RFID通讯技术实验报告
rfid实训报告
rfid实训报告一、引言RFID(Radio Frequency Identification,射频识别)技术是一种非接触式自动识别技术,通过射频传感器实现信息的读取和写入。
本报告旨在总结与分析团队在RFID实训课程中的学习成果,详细介绍实训过程、所使用的设备与软件,以及所获得的实验结果和结论。
二、实训过程1. 实训目标及准备工作在开始实训之前,团队明确了实训的目标和预期结果。
同时,我们对所需设备和软件进行了调研和采购,确保一切准备工作就绪。
2. 实验一:RFID工作原理及硬件配置在这一实验中,我们详细学习了RFID工作原理,并了解不同类型的RFID标签和阅读器。
通过实际操作,我们掌握了如何配置RFID硬件。
3. 实验二:RFID标签编程本实验中,我们学习了如何使用编程软件对RFID标签进行编程,并实现标签读写功能。
通过编程,我们能够为每个标签分配唯一的序列号和数据。
4. 实验三:RFID应用与案例研究这一实验环节中,我们研究了RFID技术在不同领域中的应用案例,如供应链管理、物流跟踪等。
通过对实际案例的分析,我们深入了解了RFID技术的实际应用。
5. 实验四:RFID系统性能测试在这一实验中,我们测试了RFID系统的性能,包括读取距离、标签识别速度和抗干扰能力等。
通过实验数据的收集与分析,我们得出了一些结论,并对可能存在的问题进行了讨论。
6. 实验五:RFID系统集成在最后一个实验中,我们将所学知识应用于实际项目中,搭建了一个完整的RFID系统。
我们实施了系统集成并进行了一系列测试,以验证系统的可靠性和稳定性。
三、实验结果与讨论1. 实验一的结果分析通过对RFID工作原理和硬件配置的学习,我们深入了解了RFID 技术的基本知识,并学会了正确配置硬件设备。
2. 实验二的结果分析在RFID标签编程实验中,我们成功实现了对标签的编程和数据读写功能。
这使得标签能够存储和传输特定的信息,提供更多的应用可能性。
rfid实训报告
rfid实训报告一、引言RFID(Radio Frequency Identification,射频识别)是一种无线通信技术,通过电磁场中的RFID标签与读写器之间的数据交互,实现对物体的唯一识别与跟踪。
本报告旨在总结我们在RFID实训过程中的学习成果与实践经验,以及对RFID技术在实际应用中的潜力进行探讨。
二、实训目标1. 熟悉RFID标签的工作原理和组成结构。
2. 掌握RFID技术的基本应用领域和流程。
3. 实践RFID技术在物流追踪和库存管理方面的应用。
4. 分析RFID技术在物联网和智能城市建设中的前景。
三、实训内容及步骤1. RFID标签的设计与制备在实训开始阶段,我们了解了RFID标签的工作原理,以及标签芯片、天线和封装等组成结构。
我们首先学习了标签设计的基础原理,然后使用专业软件进行标签模拟和设计。
在设计完成后,我们通过制程工艺流程,制备了自己设计的RFID标签样品。
2. RFID读写器的选用与配置在实验室中,我们了解到RFID读写器负责与标签进行通信,并将读取的数据传输到计算机系统。
我们学习了RFID读写器的选择原则和配置方法,通过实际操作将读写器与计算机相连,并进行相应的参数调整和功能设置。
3. RFID应用实践为了更好地理解RFID技术在实际应用中的价值,我们开展了一系列的应用实践。
- 在物流追踪方面,我们模拟了货物的进出仓库环节,使用RFID技术完成对货物的扫描、记录和追踪,在后台系统中实时更新货物的位置和状态,实现了物流信息的自动化管理。
- 在库存管理方面,我们通过RFID标签对货物进行唯一标识,并将其与库存系统相连接,实现了库存盘点的自动化、高效化,大大提升了库存管理的准确性和效率。
- 在物联网和智能城市建设方面,我们对RFID技术的潜力进行了探索。
通过RFID标签的应用,我们可以实现对城市公共设施、交通系统、物资流通等方面的智能化监控和管理,为城市管理和居民生活带来更多便利。
无线射频识别实验报告
一、实验目的1. 熟悉无线射频识别(RFID)技术的基本原理和组成;2. 掌握RFID系统的搭建与调试方法;3. 理解RFID技术在实际应用中的优势与挑战;4. 培养动手能力和团队协作精神。
二、实验原理无线射频识别技术(RFID)是一种利用无线电波进行信息交换和识别的技术。
它通过射频标签(Tag)和读写器(Reader)之间的通信,实现数据读取和写入。
RFID 系统主要由以下几部分组成:1. 射频标签:标签是RFID系统的核心,用于存储信息。
标签可以分为有源标签和无源标签两种类型。
2. 读写器:读写器负责读取标签信息,并将信息传输给后台系统。
读写器通常由天线、控制器和通信接口组成。
3. 天线:天线用于发射和接收射频信号,将能量传输给标签,并接收标签返回的信号。
4. 后台系统:后台系统负责数据处理、存储和查询,实现对RFID标签的实时监控和管理。
三、实验内容1. 实验器材:RFID标签、读写器、天线、计算机、实验平台等。
2. 实验步骤:(1)搭建RFID系统:将标签、读写器、天线连接到实验平台上,并确保各部分连接正常。
(2)配置读写器:通过读写器配置软件设置读写器的参数,如波特率、频率等。
(3)测试标签读写:将标签放置在读写器附近,通过读写器读取标签信息,验证标签读写功能。
(4)测试标签识别距离:改变标签与读写器的距离,观察标签识别距离的变化,分析影响识别距离的因素。
(5)测试标签抗干扰能力:在读写器附近放置金属物体,观察标签识别情况,分析标签抗干扰能力。
(6)测试标签数据存储与更新:通过读写器向标签写入数据,并验证数据是否成功存储和更新。
四、实验结果与分析1. 标签读写功能测试:实验结果表明,标签在读写器附近能够成功读取信息,验证了标签读写功能。
2. 标签识别距离测试:实验发现,标签识别距离受读写器频率、标签类型、标签与读写器的距离等因素影响。
在高频段,标签识别距离较远;无源标签识别距离较有源标签短。

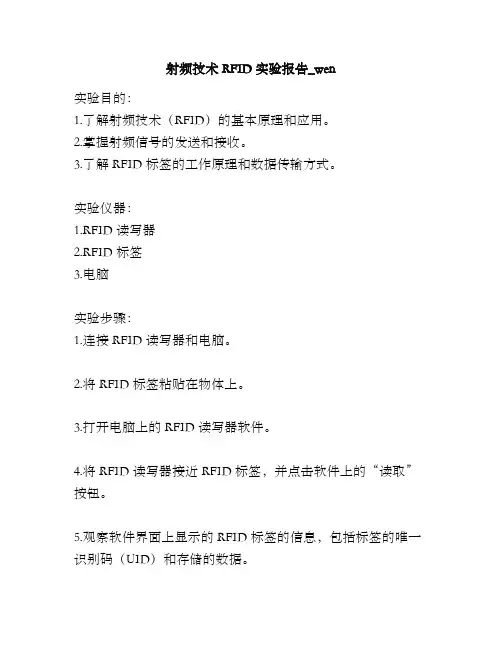

射频技术RFID实验报告_wen
射频技术RFID实验报告_wen
实验目的:
1.了解射频技术(RFID)的基本原理和应用。
2.掌握射频信号的发送和接收。
3.了解RFID标签的工作原理和数据传输方式。
实验仪器:
1.RFID读写器
2.RFID标签
3.电脑
实验步骤:
1.连接RFID读写器和电脑。
2.将RFID标签粘贴在物体上。
3.打开电脑上的RFID读写器软件。
4.将RFID读写器接近RFID标签,并点击软件上的“读取”按钮。
5.观察软件界面上显示的RFID标签的信息,包括标签的唯一识别码(UID)和存储的数据。
6.尝试向RFID标签写入数据,并重新读取该标签的信息。
实验结果和分析:
通过实验,我们成功读取了RFID标签的信息,包括其唯一识别码和存储的数据。
当我们尝试向RFID标签写入数据时,我们也可以成功地将数据写入标签中,并在之后重新读取该标签的信息时看到写入的数据。
实验结论:
通过本实验,我们深入了解了射频技术(RFID)的基本原理
和应用,并掌握了射频信号的发送和接收的方法。
我们还了解了RFID标签的工作原理和数据传输方式。
RFID技术在物流、仓储管理、库存控制等领域具有广泛的应用前景。
rfid实验报告
rfid实验报告RFID实验报告引言:RFID(Radio Frequency Identification)是一种无线通信技术,通过无线电信号实现对物体的识别和追踪。
在现代社会中,RFID技术已经广泛应用于物流、供应链管理、智能交通等领域。
本文将介绍一次RFID实验的设计、过程和结果,并探讨其在现实生活中的应用前景。
实验设计:本次实验的目的是通过RFID技术实现对物体的追踪和识别。
实验所需材料包括RFID标签、RFID读写器、电脑等。
首先,我们选择了一批不同类型的物体,如书籍、水杯、手机等,并为每个物体粘贴了一个RFID标签。
然后,将RFID读写器连接到电脑上,并安装相应的软件以实现对RFID标签的读写和数据处理。
实验过程:在实验开始前,我们首先对RFID读写器和标签进行了测试,确保其正常工作。
然后,将每个物体放置在读写器的感应范围内,并使用软件读取和记录每个物体的RFID标签信息。
在实验过程中,我们还对读写器的感应范围、读取速度等进行了调整和优化,以提高读写的准确性和效率。
实验结果:通过实验,我们成功地实现了对物体的追踪和识别。
每个物体的RFID标签信息能够被准确地读取和记录,包括物体的名称、型号、生产日期等。
同时,我们还可以通过软件对这些信息进行管理和查询,实现对物体的库存管理、追溯等功能。
实验结果表明,RFID技术在物流和供应链管理中具有巨大的潜力和应用前景。
RFID技术的应用前景:RFID技术在现实生活中有着广泛的应用前景。
首先,在物流和供应链管理领域,RFID技术可以实现对物品的追踪、定位和管理,提高物流效率和准确性。
其次,在智能交通领域,RFID技术可以实现对车辆的识别和收费,提高交通管理的智能化水平。
此外,RFID技术还可以应用于智能家居、医疗健康等领域,实现物品的自动识别和管理,提升生活品质和便利性。
结论:通过本次RFID实验,我们深入了解了RFID技术的原理和应用,以及其在物体追踪和识别方面的优势。
射频识别技术实验报告(一)
射频识别技术实验报告(一)引言概述:射频识别技术(RFID)是一种自动识别技术,它利用无线电波通过读写器与标签之间的通信来进行物体的识别和数据传输。
本实验旨在探究射频识别技术的原理、应用和性能表现。
本文将分为5个大点进行阐述。
一、射频识别技术的基本原理1. 射频识别技术的工作原理2. 射频识别系统的组成部分3. 射频识别系统中标签的结构与功能4. 射频识别系统中读写器的作用和特点5. 射频识别技术与其他自动识别技术的对比二、射频识别技术的应用领域1. 物流行业中的应用2. 零售业中的应用3. 公共交通领域中的应用4. 防伪和安全管理方面的应用5. 医疗健康领域中的应用三、射频识别技术的性能指标与优势1. 读取距离的影响因素2. 读写速度的优化方法3. 标签的存储容量和数据传输速率4. 抗干扰性和安全性方面的考虑5. 能量供应与使用寿命的关系四、射频识别技术的发展趋势1. 射频识别技术在物联网中的应用前景2. 射频识别技术与云计算、大数据的结合3. 射频识别技术的智能化和自动化发展趋势4. 射频识别技术在智能城市建设中的作用5. 射频识别技术面临的挑战与未来发展方向五、射频识别技术实验总结射频识别技术作为一种自动识别技术,在物流、零售、公共交通等领域有着广泛的应用。
本实验中,我们深入了解了射频识别技术的基本原理、应用领域、性能指标及其发展趋势。
通过实验的数据和实际应用案例,了解到射频识别技术在提高生产效率、增强安全管理、改善用户体验等方面的巨大潜力。
然而,射频识别技术仍面临一些挑战,如数据安全和隐私保护等问题,未来的研究重点应该放在解决这些问题以及进一步推动射频识别技术的智能化和自动化发展。
rfid实训报告
rfid实训报告《RFID 实训报告》在当今科技迅速发展的时代,RFID(Radio Frequency Identification,射频识别)技术作为一种非接触式的自动识别技术,正逐渐在各个领域展现出其独特的优势和广泛的应用前景。
为了更深入地了解和掌握这一技术,我参加了本次的 RFID 实训课程。
一、实训目的本次实训的主要目的是让我们熟悉 RFID 技术的基本原理、系统组成、工作流程以及实际应用,通过实际操作和项目实践,提高我们的动手能力、问题解决能力和团队协作能力,为今后在相关领域的工作和研究打下坚实的基础。
二、实训设备与环境在实训过程中,我们使用了一系列专业的RFID 设备,包括读写器、电子标签、天线以及相关的软件和开发工具。
实训环境搭建在专门的实验室中,配备了完善的实验设备和网络设施,为我们的实训提供了良好的条件。
三、RFID 技术原理RFID 技术是一种利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。
其工作原理主要包括以下几个步骤:1、标签进入磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息(Passive Tag,无源标签或被动标签),或者主动发送某一频率的信号(Active Tag,有源标签或主动标签)。
2、解读器读取信息并解码后,送至中央信息系统进行有关数据处理。
四、实训内容1、基础理论学习首先,我们通过课堂讲解和资料阅读,学习了 RFID 技术的基本概念、分类、特点以及与其他自动识别技术的比较。
了解到 RFID 技术按照电子标签供电方式的不同,可以分为无源 RFID 系统、有源 RFID 系统和半有源 RFID 系统;按照工作频率的不同,又可以分为低频(LF)、高频(HF)、超高频(UHF)和微波等不同频段的系统。
2、设备操作与实验在掌握了理论知识后,我们开始进行实际的设备操作和实验。
通过对读写器和电子标签的参数设置、数据读写等操作,熟悉了设备的使用方法和工作流程。
rfid 实验报告
rfid 实验报告RFID实验报告引言:RFID(Radio Frequency Identification)射频识别技术是一种自动识别技术,通过无线电信号实现对物体的识别和跟踪。
它在各个领域都有广泛的应用,如物流管理、仓储管理、智能交通等。
本篇文章将介绍我进行的一次RFID实验,并对其原理、应用和未来发展进行探讨。
1. 实验目的本次实验旨在验证RFID技术在物体识别和跟踪方面的可行性,并探究其在实际应用中的优势和潜在问题。
2. 实验设计与过程我选取了一批不同类型的物体,如书籍、电子设备和食品,为每个物体粘贴了一个RFID标签。
然后,我设置了一个RFID读写器,并将其连接到电脑上。
通过读写器,我可以远程读取和写入RFID标签上的信息。
在实验过程中,我先将每个物体逐一放置在RFID读写器的感应范围内,观察读写器是否能够准确识别物体并读取标签上的信息。
接着,我尝试修改标签上的信息,并再次使用读写器进行读取,以验证写入功能的可靠性。
3. 实验结果与分析通过实验,我发现RFID技术具有以下优势:首先,RFID标签具有独一无二的编码,可以为每个物体提供唯一的身份识别,避免了传统条码识别可能出现的重复或错误。
其次,RFID技术可以实现非接触式识别,无需直接接触物体,提高了操作的便捷性和效率。
这在物流管理等需要大量物体快速识别的场景中尤为重要。
此外,RFID标签具有存储空间,可以存储更多的信息,如物体的生产日期、有效期等。
这些信息可以在供应链管理中起到重要作用,帮助企业实现更精细化的管理。
然而,RFID技术也存在一些潜在问题:首先,RFID标签的成本相对较高,特别是在大规模应用时,成本可能成为制约其推广的因素之一。
因此,在实际应用中,需要权衡成本与收益,选择合适的应用场景。
其次,RFID技术存在一定的安全风险。
由于RFID标签的无线信号可以被窃取,黑客可能通过拦截信号来获取标签上的信息。
因此,在应用中需要加强数据的加密和安全性保护。
RFID实验报告 (3)
实验报告课程名称 RFID射频识别实验学生学院自动化学院专业班级 15级物联网4班学号学生姓名指导教师高明琴2017年 11 月 12 日实验一125K H z R F I D实验一、实验目的1、掌握125kHz只读卡、125kHz读写卡的基本原理2、熟悉和学习125kHz只读卡协议、125kHz读写卡协议二、实验内容与要求学会使用综合实验平台识别125kHz只读卡卡号,并对125kHz读写卡进行数据读写操作,观察只读卡和读写卡协议。
三、实验主要仪器设备PC机一台,实验教学系统一套。
四、实验方法、步骤及结果测试1、注意事项切记:插、拔各模块前最好先关闭电源,模块插好后再通电RFID 读写器串口波特率为9600bps2、环境部署⑴准备125K 低频RFID 模块,参考1.4.2 章节设置跳线为模式2,将模块的电源拨码开关设置为OFF,参考1.4.3 章节通过交叉串口线将模块与电脑的串口相连,给模块接5V 电源;⑵将模块的电源拨码开关设置为ON,此时模块的电源指示灯亮,表明模块电源上电正常;⑶运行RFID 实训系统.exe 软件,选项卡选择125K 模块;3、打开串口操作设置串口号为COMx,设置波特率为9600,点击“打开”按钮执行串口连接操作;4、寻卡操作串口打开成功后,将125K 标签放入天线场区正上方,RFID 模块检测到标签存在后,将获取到标签ID 并显示在ListView 控件中,16 进制数据listview 控件显示的是16 进制标签ID,10 进制数据listview 控件显示的是10 进制标签ID,实验结果如下图;思考题1多张卡在一起时,能否正确识别卡号?请说明原因答:多张卡在一起时,无法正确识别卡号,因为125kHz的读卡器没有采用防冲撞算法2变卡和阅读器的相对位置和距离,观察读卡结果并解释;在卡和阅读器之间放置不同的障碍物,观察读卡结果并解释。
答:当卡和阅读器的距离超过5cm后,读卡结果并不理想,几乎读不到数据。
RFID实验报告 (3)
实验报告课程名称 RFID射频识别实验学生学院自动化学院专业班级 15级物联网4班学号学生姓名指导教师高明琴2017年 11 月 12 日实验一125K H z R F I D实验一、实验目的1、掌握125kHz只读卡、125kHz读写卡的基本原理2、熟悉和学习125kHz只读卡协议、125kHz读写卡协议二、实验内容与要求学会使用综合实验平台识别125kHz只读卡卡号,并对125kHz读写卡进行数据读写操作,观察只读卡和读写卡协议。
三、实验主要仪器设备PC机一台,实验教学系统一套。
四、实验方法、步骤及结果测试1、注意事项切记:插、拔各模块前最好先关闭电源,模块插好后再通电RFID 读写器串口波特率为9600bps2、环境部署⑴准备125K 低频RFID 模块,参考1.4.2 章节设置跳线为模式2,将模块的电源拨码开关设置为OFF,参考1.4.3 章节通过交叉串口线将模块与电脑的串口相连,给模块接5V 电源;⑵将模块的电源拨码开关设置为ON,此时模块的电源指示灯亮,表明模块电源上电正常;⑶运行RFID 实训系统.exe 软件,选项卡选择125K 模块;3、打开串口操作设置串口号为COMx,设置波特率为9600,点击“打开”按钮执行串口连接操作;4、寻卡操作串口打开成功后,将125K 标签放入天线场区正上方,RFID 模块检测到标签存在后,将获取到标签ID 并显示在ListView 控件中,16 进制数据listview 控件显示的是16 进制标签ID,10 进制数据listview 控件显示的是10 进制标签ID,实验结果如下图;思考题1多张卡在一起时,能否正确识别卡号?请说明原因答:多张卡在一起时,无法正确识别卡号,因为125kHz的读卡器没有采用防冲撞算法2变卡和阅读器的相对位置和距离,观察读卡结果并解释;在卡和阅读器之间放置不同的障碍物,观察读卡结果并解释。
答:当卡和阅读器的距离超过5cm后,读卡结果并不理想,几乎读不到数据。
RFID实验报告(值操作)
实验九:M1卡数据块的值操作一、实验目的1、熟悉rf_increment(块加值)和rf_decrement(块减值)两个函数。
2、理解M1卡数值存储格式。
二、实验准备M1卡中数值块只能通过以数值块格式的写操作生成。
数值:有符号4字节数值,数值的最低字节存储在最低地址字节。
负值以标准的2的补码形式存储。
出于数据完整性和安全原因,数值存储三次,两次不取反,一次取反。
地址(Adr):1字节地址,当进行备份管理时,可用于保存块的地址。
地址保存四次。
两次取反,两次不取反。
三、功能要求1、能够读取M1卡中某块的信息。
2、能够进行加值/减值的操作。
四、实验内容:1、用Microsoft Visual C++新建一个工程(MFC AppWizard[exe]),应用程序类型是基本对话框,应用程序向导创建完成之后,系统进入到对话框编译页面的主页面,用控件设计对话框,对话框的设计如下图所示:2、编写程序。
(1)、由于本次试验没有用“连接设备”按钮,所以需要让定时器在程序启动时就开始工作,我把启动定时器、连接设备和装载密码的代码放在了初始化程序里面了,代码如下:BOOL CFpzDlg::OnInitDialog(){CDialog::OnInitDialog();// Add "About..." menu item to system menu.SetTimer(1,1000,NULL);//定义时钟1,时间间隔为1sicdev=rf_usbinit();//返回的设备描述符if (icdev>0) //如果设备连接成功。
{m_list.AddString("设备连接成功!");//在列表框中显示设备连接成功rf_beep(icdev,50);//控制蜂鸣器,蜂鸣时间50毫秒unsigned char status[19];st=rf_get_status(icdev,status);//返回读写器版本信息,长度为18字节if (st==0) //如果设备连接成功。
射频识别实验报告
射频识别实验报告射频识别(Radio Frequency Identification,RFID)是一种无线通信技术,通过无线电波传输数据,实现对物体的自动识别与跟踪。
在射频识别系统中,主要包含标签、阅读器和应用软件三个组成部分。
标签是RFID系统中最重要的组成部分,主要包括一块芯片和一根天线,用于存储和传输信息。
阅读器是用来与标签进行通信的设备,主要功能是读取标签上的信息并传输到应用软件中进行处理。
应用软件则根据业务需求对标签的信息进行分析和应用。
本次实验是使用射频识别技术对商品进行标识和跟踪。
实验中使用的RFID系统由一个阅读器和多个标签组成。
首先,我们将实验室中的几个常见商品贴上RFID 标签,包括苹果、香蕉和书籍。
然后,将标签的信息与商品的相关信息进行绑定,例如商品名称、价格等。
接下来,我们使用阅读器对这些商品进行扫描和识别。
实验结果显示,阅读器能够准确读取标签上的信息,并将其传输到应用软件中进行处理。
通过本次实验,我们可以看到射频识别技术具有以下几个特点。
首先,RFID标签可以精确地识别和跟踪商品。
相比传统的条形码技术,RFID标签不需要直接对准扫描器,只需要在标签的范围内进行识别,大大提高了识别的准确性和效率。
其次,RFID标签可以实现远距离无线识别。
在实验中,我们可以在几米的距离内识别并跟踪商品,而且不受阻挡和遮挡的影响。
此外,RFID技术具有批量读取的能力,可以同时读取多个标签的信息,进一步提高了工作效率。
尽管射频识别技术有很多优点,但也存在一些挑战和局限性。
首先,RFID系统的成本相对较高。
相比传统的条形码技术,RFID系统需要额外的设备和标签,增加了实施的成本。
其次,RFID系统的可靠性和安全性也需要进一步提升。
由于RFID标签和阅读器是通过无线电波传输信息的,可能会受到干扰和攻击,导致信息泄露和丢失。
此外,RFID系统也面临着隐私保护和数据安全等问题,特别是在涉及个人信息的场景中。
rfid实训报告
rfid实训报告一、背景RFID技术是一项重要的智能化技术,基于无线射频进行物品识别和跟踪,具有不接触、不可见、扫描速度快等优点,因此被广泛地应用于物流、供应链、库存管理、门禁、车载电子收费、医疗、安防等领域。
为了更好地了解RFID技术的应用和开发,我参加了一次RFID实训课程。
二、实训内容1. RFID技术介绍实训开始前,老师对RFID技术的原理和应用进行了详细讲解。
RFID技术是通过将存储在RFID标签中的信息,与RFID读写器进行无线通信,实现物品识别和跟踪的技术。
RFID标签由天线和芯片组成,有被动型和主动型之分。
被动型标签是依靠RFID读写器的能量对其进行激活和工作的,主动型标签则是依靠内部电池进行自动感应和工作的。
2. RFID技术应用RFID技术应用非常广泛,其中,物流和供应链管理是最为典型的应用之一。
在物流环节中,RFID技术可以实现对货物的跟踪和控制,提高物流效率。
在供应链管理中,RFID技术可以实现批次追溯和库存管理,避免货物信息丢失和错误。
3. RFID技术开发在进行RFID技术开发前,我们首先进行了RFID模块的连接和配置。
RFID模块是由芯片、天线和电路板组成的,可以通过串口和控制电路进行数据的传输和操作。
我们采用arduino作为控制电路,并将RFID模块与arduino通过串口进行数据交换。
4. RFID技术实验通过以上配置,我们开始进行RFID技术的实验。
实验包括RFID标签的读写、RFID标签的编码和解码、以及RFID标签的防冲突技术等。
我们通过arduino编写了适合实验的程序,通过读写RFID标签验证实验效果。
三、学习收获通过此次RFID实训,我深刻地认识到了RFID技术的重要性和应用领域的广泛性。
在实验中,我也掌握了RFID模块的配置和程序编写等基本技能。
此外,我还了解了一些RFID技术的应用案例,与同学们进行了经验交流和讨论,对自己的职业规划和学习方向有了更加清晰的认识。
rfid原理的六个实验报告
rfid原理的六个实验报告RFID 原理的六个实验报告一、实验一:RFID 系统组成及工作原理探究(一)实验目的了解 RFID 系统的组成部分,包括电子标签、读写器和天线,以及它们之间的工作原理。
(二)实验设备RFID 读写器、不同类型的电子标签(无源标签、有源标签)、天线、计算机。
(三)实验步骤1、观察读写器、天线和电子标签的外观结构。
2、将电子标签放置在读写器的有效读取范围内。
3、通过计算机软件控制读写器发送指令,读取电子标签中的信息。
(四)实验结果与分析1、成功读取了无源标签和有源标签中的信息,包括产品编码、生产日期等。
2、分析得出无源标签依靠读写器发射的电磁场获取能量进行工作,而有源标签自身带有电源,工作距离更远。
(五)结论RFID 系统由电子标签、读写器和天线组成,通过电磁场实现信息的传递和交互。
二、实验二:RFID 频率特性实验(一)实验目的研究不同频率的 RFID 系统在性能上的差异。
(二)实验设备低频(LF)、高频(HF)、超高频(UHF)和微波频段的 RFID 读写器及配套标签,测试障碍物。
(三)实验步骤1、分别在空旷场地和有障碍物的环境中,使用不同频段的读写器读取标签。
2、记录不同频段在不同环境下的读取距离、读取速度和准确率。
(四)实验结果与分析1、低频系统在有障碍物的环境中表现相对稳定,但读取距离较短、速度较慢。
2、高频系统读取速度和准确率有所提高,对金属环境的抗干扰能力较强。
3、超高频和微波频段在空旷场地读取距离远、速度快,但易受障碍物和环境干扰。
(五)结论不同频率的 RFID 系统各有优缺点,应根据具体应用场景选择合适的频段。
三、实验三:RFID 电子标签编码方式实验(一)实验目的了解并比较不同的 RFID 电子标签编码方式。
(二)实验设备支持不同编码方式的读写器、相应编码的电子标签。
(三)实验步骤1、将采用不同编码方式(如曼彻斯特编码、脉冲位置编码等)的电子标签置于读写器读取范围内。
rfid原理的六个实验报告
rfid原理的六个实验报告RFID 原理的六个实验报告一、实验目的本次实验的主要目的是深入探究射频识别(RFID)技术的工作原理,通过六个具体的实验,亲身体验和理解 RFID 系统中信号的传输、数据的编码与解码、读写器与标签之间的通信协议等关键知识点,为进一步掌握和应用该技术打下坚实的基础。
二、实验设备与材料1、 RFID 读写器及配套天线2、多种类型的 RFID 标签(包括无源标签、有源标签等)3、计算机及相关软件4、示波器5、电源供应器三、实验一:RFID 信号频率测量实验步骤1、将 RFID 读写器与天线正确连接,并接通电源。
2、将示波器探头连接到读写器的信号输出端口。
3、启动读写器,使其发送射频信号。
4、通过示波器观察并测量信号的频率。
实验结果经过多次测量和记录,发现读写器发送的射频信号频率稳定在_____MHz 左右,与预期的工作频率相符。
实验分析RFID 系统通常工作在特定的频率范围内,如低频(LF)、高频(HF)、超高频(UHF)等。
本次实验测量得到的频率结果验证了所使用的读写器工作在设定的频率上,这是保证系统正常通信的基础。
四、实验二:RFID 标签读取距离测试实验步骤1、将一个无源 RFID 标签固定在一个位置。
2、手持读写器,逐渐远离标签,同时尝试读取标签的信息。
3、记录每次能够成功读取标签信息时读写器与标签之间的距离。
实验结果在不同的环境条件下,读取距离有所差异。
在空旷、无干扰的环境中,最大读取距离达到了_____米;而在有金属障碍物和电磁干扰的环境中,读取距离明显缩短,约为_____米。
实验分析RFID 标签的读取距离受到多种因素的影响,如标签的类型(无源或有源)、工作频率、环境中的障碍物、电磁干扰等。
无源标签依靠读写器发送的电磁场获取能量,因此其读取距离相对较短;而有源标签自身带有电源,读取距离通常较远。
环境中的障碍物和电磁干扰会削弱射频信号的强度,从而影响读取距离。
五、实验三:RFID 数据编码与解码实验步骤1、使用读写器向标签写入一段特定编码格式的数据。
RFID实验报告
射频识别技术实验实验报告目录一、实验内容和要求 (3)实验一低频命令实验 (3)实验二高频ISO/IEC15693 (3)实验三超高频ISO18000-6C (5)实验四综合实训 (6)二、实验环境 (7)实验一低频命令实验 (7)实验二高频ISO/IEC15693 (7)实验三超高频ISO18000-6C (8)实验四综合实训 (8)三、实验步骤 (8)实验一低频命令实验 (8)实验二高频ISO/IEC15693 (13)实验三超高频ISO18000-6C (22)实验四综合实训 (27)四、实验数据、结果分析 (27)实验一低频命令实验 (27)实验二高频ISO/IEC15693 (42)实验三超高频ISO18000-6C (47)实验四综合实训 (50)五、总结和建议 (52)一、实验内容和要求实验一低频命令实验●实验要求RFID 低频模块的主要作用:把指令包按照功能作用,提供相关实验验证平台,执行指令--直观的告诉使用者指令里面不同地方的指令内容的作用。
使用者可以直观、形象地感觉RFID 标准指令执行的情况,掌握这些指令的作用和使用方法。
通过往设备发送实验内容中所需指令,并获取相关回馈信息然后解析显示在界面中。
界面设计:完成一个与上图类似的界面,有一个相关指令的列表,各种参数的选择或输入框,发送的指令和接收到的回复的日志框,可以通过该窗口的内容理解相关的协议。
●实验目的学习低频命令(LF)。
●实验内容对低频命令的解析与学习。
实验二高频ISO/IEC156932.1 Inventory 命令实验●实验目的熟悉和学习ISO15693 标准规范第三部分协议和指令内容。
●实验内容寻找标签卡片。
2.2 Stay quiet 命令实验●实验目的熟悉和学习ISO15693 标准规范第三部分协议和指令内容。
●实验内容学习在STAY QUIET 命令下返回的信号。
验证执行命令后电子标签的状态,使标签处于静默状态。
rfid技术实验报告
rfid技术实验报告RFID 技术实验报告一、实验目的本次实验的主要目的是深入了解和掌握 RFID 技术的工作原理、系统组成以及其在实际应用中的性能和特点。
通过实验操作和数据分析,评估 RFID 技术在不同场景下的可行性和有效性,为今后的相关研究和应用提供参考依据。
二、实验原理RFID(Radio Frequency Identification)技术,即射频识别技术,是一种非接触式的自动识别技术。
它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。
RFID 系统由电子标签、阅读器和天线三部分组成。
电子标签由耦合元件及芯片组成,每个标签具有唯一的电子编码,附着在物体上标识目标对象;阅读器用于读取(有时还可以写入)标签信息;天线在标签和阅读器间传递射频信号。
其工作原理是:阅读器通过发射天线发送一定频率的射频信号,当电子标签进入发射天线工作区域时产生感应电流,电子标签获得能量被激活;电子标签将自身编码等信息通过内置天线发送出去;阅读器接收天线接收到从标签发送来的载波信号,经天线调节器传送到阅读器信号处理模块,经解调和解码后将有效信息送至后台主机系统进行相关处理。
三、实验设备及材料本次实验所用到的设备和材料包括:1、 RFID 阅读器:_____型号,工作频率为_____,支持的协议为_____。
2、电子标签:_____型号,存储容量为_____,工作频率为_____。
3、计算机:用于安装和运行相关的软件及处理实验数据。
4、连接线缆:用于连接阅读器和计算机。
5、实验平台:用于放置实验设备和进行实验操作。
四、实验步骤1、设备连接与初始化将 RFID 阅读器通过连接线缆与计算机相连,并确保连接稳定。
打开计算机上的相关软件,对阅读器进行初始化设置,包括设置工作频率、通信端口等参数。
2、电子标签编程与写入选择部分电子标签,使用相关工具对其进行编程,写入特定的标识信息,如产品编号、生产日期等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RFID通讯技术试验
专业: 物流工程
班级: 物流1201
学生:
学号:
指导教师:
一.前言
射频识别(RFID)是一种无线通信技术,可以通过无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标之间建立机械或者光学接触。
无线电的信号是通过调成无线电频率的电磁场,把数据从附着在物品上的标签上传送出去,以自动辨识与追踪该物品。
某些标签在识别时从识别器发出的电磁场中就可以得到能量,并不需要电池;也有标签本身拥有电源,并可以主动发出无线电波(调成无线电频率的电磁场)。
标签包含了电子存储的信息,数米之内都可以识别。
与条形码不同的是,射频标签不需要处在识别器视线之内,也可以嵌入被追踪物体之内。
许多行业都运用了射频识别技术。
将标签附着在一辆正在生产中的汽车,厂方便可以追踪此车在生产线上的进度。
仓库可以追踪药品的所在。
射频标签也可以附于牲畜与宠物上,方便对牲畜与宠物的积极识别(积极识别意思是防止数只牲畜使用同一个身份)。
射频识别的身份识别卡可以使员工得以进入锁住的建筑部分,汽车上的射频应答器也可以用来征收收费路段与停车场的费用。
某些射频标签附在衣物、个人财物上,甚至于植入人体之内。
由于这项技术可能会在未经本人许可的情况下读取个人信息,这项技术也会有侵犯个人隐私忧患。
二.实验目的
1. 了解RFID相关知识,了解RFID模块读写IC卡数据的原理与方法(电子钱包试验);
2. 模拟企业生产线上的物料跟踪情况,掌握RFID的应用(企业物流采集跟踪系统演示)。
三.实验原理
1. 利用RFID模块完成自动识别、读取IC卡信息,实现RFID电子钱包的
功能,给IC卡充值、扣款(电子钱包试验);
2.利用4个RFID模块代替4个工位,并与软件系统绑定(添加,删除),由IC卡模拟物料的移动,并对物料在生产线上所经过的工位的记录进行查询,而且可以对物料的当前工位定位。
四.实验设备
《仓库状态数据检测开发系统》试验箱、IC卡、、锂电池、ZigBee通讯模块、RFID阅读器,ID卡、条码扫描器。
五.实验过程
电子钱包试验
(1)先用电源线将试验箱连上电源,打开电源开关,然后打开Contex-A8电源开关,如错误!未找到引用源。
所示。
(a)(b)
图 1 连上电源
(2)将RFID模块下方的开关拨至ON位置,给RFID模块上电,LED5灯会红色常亮。
(3)将RFID模块下方的4位拨码开关1234 在编号1、2、3中选择一个拨到上侧,同时保证该选择的编号在ZigBee、IPV6、
Bluetooth下方的拨码开关中没有拨到拨到上侧,否则会起冲突(例
如,RFID模块下方的拨码开关选择1拨到上侧,那么ZigBee、IPV6、
Bluetooth下方的拨码开关中不能将1拨到上侧)。
串口指示中的UART1/UART2/UART3上的LED灯中相对应的会黄色常亮,如果RFID 模块下方的拨码开关选择1拨到上侧,那么UART1上的LED黄色常亮,说明串口工作正常。
如果有冲突,串口指示”中的UART_ERROR LED指示灯会亮。
(4)打开Android系统中的Super_IOT应用软件,打开后界面如错误!
未找到引用源。
所示。
图 2 Super_IOT应用软件界面
(5)点开RFID,如错误!未找到引用源。
所示。
图 3 RFID电子钱包应用试验
(6)将IC卡放在RFID模块上,会间隔几秒发出滴滴声音。
界面上显示卡号、余额信息,如错误!未找到引用源。
所示。
图 4 显示IC卡信息
(7)给IC卡充值。
输入100,点击“充值”,界面显示充值中,充值完毕余额显示500元,如错误!未找到引用源。
所示。
(a)(b)
图 5 IC卡充值
(8)给IC卡扣款。
输入200,点击“支付”,界面显示支付中,充值完毕余额显示300元,如错误!未找到引用源。
所示。
(a)(b)
图 6 IC卡扣款
当支付金额大于余额时,会显示余额不足,如错误!未找到引用源。
所示。
图7 余额不足
企业物流采集跟踪系统演示
(1)先用电源线将试验箱连上电源,打开电源开关,然后打开Contex-A8智能终端电源开关,如8所示。
(a)(b)
图8 连上电源
(2)将RFID阅读器01至08分别插在8个ZigBee通讯模块子节点上,连上锂电池,如错误!未找到引用源。
所示。
将RFID阅读器09至11
分别插在试验箱上的3个ZigBee通讯模块子节点上。
图9 RFID阅读器插在通讯模块上并连上锂电池
(3)智能终端上显示程序界面,菜单包含:设置、管理、跟踪、查询、定位、帮助。
如错误!未找到引用源。
所示。
图10 企业物流采集跟踪系统
(4)将试验箱上的ZigBee的根节点与子节点的开关拨至ON位置,给模块上电,并且打开锂电池开关,相应的打开锂电池连接的ZigBee 子节点的开关。
将ZigBee的根节点下方的拨码器编号3向上拨。
(5)点击菜单“设置”,在设置中添加节点01至节点11,如错误!
未找到引用源。
所示。
图11 设置中添加节点01至节点11
(6)点击菜单“管理”,将ID卡贴近RFID阅读器01,屏幕将显示“有新物料加入,请更新物料编号及信息”,点击“OK”,如错误!未找到引用源。
所示。
图12 加入新物料
(7)更改物料编号,如错误!未找到引用源。
所示。
图13 更改物料编号
(8)点击菜单“跟踪”,将ID卡一次在RFID阅读器01至11刷一遍,每刷一次,会新增记录,记录内容包含物料编号、物料名称、生产
线编号、工位号、时间。
(9)点击菜单“查询”,输入物料编号,点击搜索,可以查到该物料经过的生产线上的所有记录。
(10)点击菜单“定位”,输入物料编号,点击搜索,可以查询该物料现在所处的位置,即物料最后一次出现的工位和时间,如错误!未找
到引用源。
所示。
图14 对物料进行定位
六.实验心得
本次试验以演示实验为主,了解了RFID读写器和标签(IC卡)的配合作业的基本原理和过程;并通过RFID读写器和IC卡的模拟,了解到企业对物料进行
时时跟踪和定位的一种方法。
同时,了解到RFID在物流领域的广阔的应用前景,了解到物流信息技术在现代生产中的重大作用,更加坚定了学好物流信息技术的决心。
