外电高压线路安全防护措施方案(通用版)
外电防护专项施工方案
外电防护专项施工方案
一、前言
在现代建设施工中，外电防护是保障施工现场工作人员和设备安全的重要措施。
本文将就外电防护专项施工方案进行详细讨论，以便有效降低施工现场的电力事故风险。
二、施工前准备
1.规划：在施工前需制定详细的外电防护专项施工方案，明确工作流
程和责任分工。
2.调查研究：对施工现场可能存在的电力危险进行全面调查，评估潜
在风险。
3.备品备件：准备好必要的防护装备和工具，确保施工中能够随时投
入使用。
三、施工过程
1.隔离作业区域：在开始施工前，需要将作业区域隔离开来，防止第
三方人员进入。
2.清晰标识：在施工现场明确标识危险区域和安全通道。
3.穿戴防护装备：施工人员需全程穿戴符合标准的绝缘鞋、手套、头
盔、护目镜等防护装备。
4.使用工具：使用带绝缘把手的工具进行作业，避免接触电源。
5.人员配备：施工现场需配备专业电气工程师和防护人员，及时应对
意外情况。
四、施工结束
1.清理工作：施工结束后，清理施工现场，确保没有遗留的电力危险。
2.安全检查：对施工现场进行全面的安全检查，确保外电防护设备完
好无损。
3.记录汇总：对本次外电防护施工进行记录和总结，为今后类似施工
提供参考。
五、总结
外电防护专项施工方案是保障施工安全的重要环节，只有严格执行施工方案的
各项要求，才能有效降低电力事故的发生率，保护施工人员生命财产安全。
在今后的建设过程中，应将外电防护工作作为优先考虑的重点，确保施工现场的安全稳定。

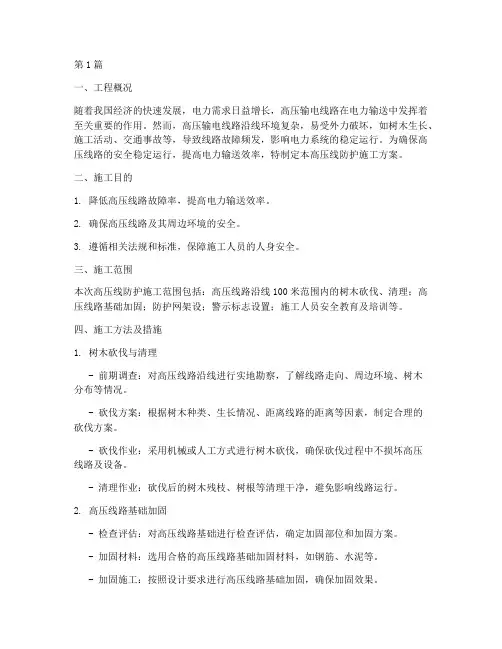

高压线防护施工方案(3篇)
第1篇一、工程概况随着我国经济的快速发展，电力需求日益增长，高压输电线路在电力输送中发挥着至关重要的作用。
然而，高压输电线路沿线环境复杂，易受外力破坏，如树木生长、施工活动、交通事故等，导致线路故障频发，影响电力系统的稳定运行。
为确保高压线路的安全稳定运行，提高电力输送效率，特制定本高压线防护施工方案。
二、施工目的1. 降低高压线路故障率，提高电力输送效率。
2. 确保高压线路及其周边环境的安全。
3. 遵循相关法规和标准，保障施工人员的人身安全。
三、施工范围本次高压线防护施工范围包括：高压线路沿线100米范围内的树木砍伐、清理；高压线路基础加固；防护网架设；警示标志设置；施工人员安全教育及培训等。
四、施工方法及措施1. 树木砍伐与清理- 前期调查：对高压线路沿线进行实地勘察，了解线路走向、周边环境、树木分布等情况。
- 砍伐方案：根据树木种类、生长情况、距离线路的距离等因素，制定合理的砍伐方案。
- 砍伐作业：采用机械或人工方式进行树木砍伐，确保砍伐过程中不损坏高压线路及设备。
- 清理作业：砍伐后的树木残枝、树根等清理干净，避免影响线路运行。
2. 高压线路基础加固- 检查评估：对高压线路基础进行检查评估，确定加固部位和加固方案。
- 加固材料：选用合格的高压线路基础加固材料，如钢筋、水泥等。
- 加固施工：按照设计要求进行高压线路基础加固，确保加固效果。
3. 防护网架设- 防护网类型：根据高压线路的特点和周边环境，选择合适的防护网类型，如铁丝网、隔离网等。
- 架设方案：制定详细的防护网架设方案，包括网片规格、安装高度、固定方式等。
- 架设施工：按照方案进行防护网架设，确保防护网牢固、安全。
4. 警示标志设置- 警示标志类型：根据高压线路的特点和周边环境，选择合适的警示标志类型，如警示牌、警示灯等。
- 设置位置：在高压线路沿线设置警示标志，确保警示标志醒目、易见。
- 标志内容：警示标志内容应包括高压线路电压等级、警示内容、联系电话等。

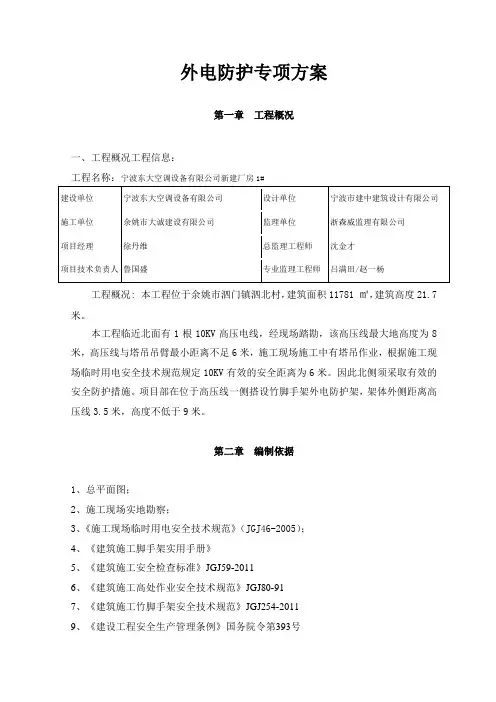

外电防护方案
外电防护专项方案第一章工程概况一、工程概况工程信息：工程名称：宁波东大空调设备有限公司新建厂房1#工程概况: 本工程位于余姚市泗门镇泗北村，建筑面积11781 ㎡，建筑高度21.7米。
本工程临近北面有1根10KV高压电线，经现场踏勘，该高压线最大地高度为8米，高压线与塔吊吊臂最小距离不足6米，施工现场施工中有塔吊作业，根据施工现场临时用电安全技术规范规定10KV有效的安全距离为6米。
因此北侧须采取有效的安全防护措施。
项目部在位于高压线一侧搭设竹脚手架外电防护架，架体外侧距离高压线3.5米，高度不低于9米。
第二章编制依据1、总平面图；2、施工现场实地勘察；3、《施工现场临时用电安全技术规范》（JGJ46-2005）；4、《建筑施工脚手架实用手册》5、《建筑施工安全检查标准》JGJ59-20116、《建筑施工高处作业安全技术规范》JGJ80-917、《建筑施工竹脚手架安全技术规范》JGJ254-20119、《建设工程安全生产管理条例》国务院令第393号10、本工程设计图纸11、国家相关规范规定。
第三章防护方法工程北侧搭设竹脚手架外电防护架，同时在架体上设警示牌，警示牌上写“高压线危险”。
第四章施工技术要求一.搭设材料1、根据现场实际情况，用干燥的毛竹搭设，其中立杆小头直径不小于75mm，长度不小于7m；横杆小头直径不得小于90mm。
毛竹杆不得腐朽，表面不见虫眼。
2、竹笆绑扎铁丝用14#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。
二、搭设尺寸要求1、防护架立杆横向间距1.5米，纵向间距1.8米，水平杆步距为1.8米，第一步扫地杆距地0.2米。
剪刀撑设到架体顶部。
第五章搭设方法一、准备工作1、清除施工现场的障碍物。
2、夯实搭设防护架范围内的回填土。
3、根据竹杆粗细、材质、外形等进行合理挑选分类，决定其用途及使用的部位。
4、根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分的位置。

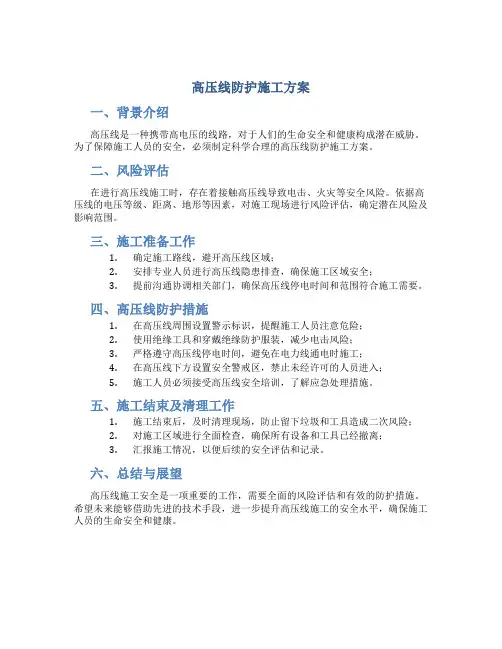

高压线防护施工方案
高压线防护施工方案
一、背景介绍
高压线是一种携带高电压的线路，对于人们的生命安全和健康构成潜在威胁。
为了保障施工人员的安全，必须制定科学合理的高压线防护施工方案。
二、风险评估
在进行高压线施工时，存在着接触高压线导致电击、火灾等安全风险。
依据高压线的电压等级、距离、地形等因素，对施工现场进行风险评估，确定潜在风险及影响范围。
三、施工准备工作
1.确定施工路线，避开高压线区域；
2.安排专业人员进行高压线隐患排查，确保施工区域安全；
3.提前沟通协调相关部门，确保高压线停电时间和范围符合施工需要。
四、高压线防护措施
1.在高压线周围设置警示标识，提醒施工人员注意危险；
2.使用绝缘工具和穿戴绝缘防护服装，减少电击风险；
3.严格遵守高压线停电时间，避免在电力线通电时施工；
4.在高压线下方设置安全警戒区，禁止未经许可的人员进入；
5.施工人员必须接受高压线安全培训，了解应急处理措施。
五、施工结束及清理工作
1.施工结束后，及时清理现场，防止留下垃圾和工具造成二次风险；
2.对施工区域进行全面检查，确保所有设备和工具已经撤离；
3.汇报施工情况，以便后续的安全评估和记录。
六、总结与展望
高压线施工安全是一项重要的工作，需要全面的风险评估和有效的防护措施。
希望未来能够借助先进的技术手段，进一步提升高压线施工的安全水平，确保施工人员的生命安全和健康。
外电线路防护安全措施：
外电线路防护安全措施
本标段临建区，布置拌和站、加工厂、修配厂和仓库等，临建区现场有220KV 和10KV高压线路经过，故临建施工时应遵循以下原则：
1、严格执行《施工现场临时用电安全技术规范》(JGJ46-2005)、《水电水利工程施工安全防护设施技术规范》(DL5162-2002)和《建筑施工安全检查标准》（JGJ59-2011）外电线路防护部分标准。
2、临建区布置的设备、建筑物和场内道路应避开或远离高压线路。
外电架空线路正下方不得进行施工、建造临时设施或堆放材料物品。
3、安全距离：
设备、建筑物与外电线路的安全距离不得小于以下数值，并应坚固、稳定。
220KV:10米；10KV:6米；380V:4米。
起重吊装时吊物与输电线路的安全距离不得小于以下数值。
220KV:6米；10KV:3米；380V:1.5米。
施工现场的机动车道与架空线路交叉时的最小垂直距离不得小于以下数值。
10KV:7米；380V:6米。
4、起重吊装前对吊车司机及指挥人员进行安全技术交底。
5、起重吊装期间汽车吊设专职指挥1名，布置警戒线，现场设电气工程技术人员和专职安全人员个1名监护。
6、场内道路附近的电线杆及拉线砌筑安全墩，并刷红白相间的反光漆，设警示牌和夜间警示灯。
7、防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变临建位置等措施，未采取上述措施的严禁施工。

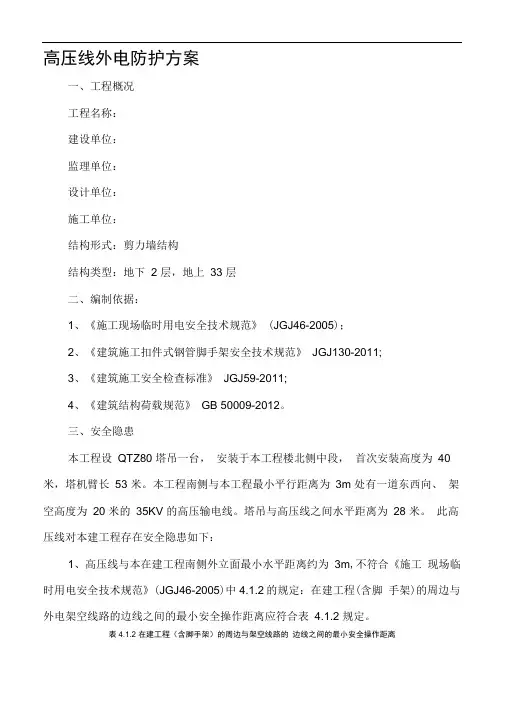

高压线外电防护方案
高压线外电防护方案一、工程概况工程名称：建设单位：监理单位：设计单位：施工单位：结构形式：剪力墙结构结构类型：地下 2 层，地上33 层二、编制依据：1、《施工现场临时用电安全技术规范》 (JGJ46-2005)；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;3、《建筑施工安全检查标准》JGJ59-2011;4、《建筑结构荷载规范》GB 50009-2012。
三、安全隐患本工程设QTZ80 塔吊一台，安装于本工程楼北侧中段，首次安装高度为40 米，塔机臂长53 米。
本工程南侧与本工程最小平行距离为3m 处有一道东西向、架空高度为20 米的35KV 的高压输电线。
塔吊与高压线之间水平距离为28 米。
此高压线对本建工程存在安全隐患如下：1、高压线与本在建工程南侧外立面最小水平距离约为3m,不符合《施工现场临时用电安全技术规范》(JGJ46-2005)中4.1.2的规定：在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合表 4.1.2 规定。
表4.1.2 在建工程（含脚手架）的周边与架空线路的边线之间的最小安全操作距离2、塔吊与高压线之间水平距离为28米，塔机臂长53米，高压线位于塔吊的旋转半径内。
不符合《施工现场临时用电安全技术规范》（JGJ46-2005）中4.1.4 的规定：起重机严禁越过无防护设施的外电架空线路作业，在外电架空线路附近吊装时，起重机的任何部位与被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表4.1.4规定。
3、当达不到《施工现场临时用电安全技术规范》（JGJ46-2005）中第4.1.2〜4.1.4条中的规定时，必须采取绝缘隔离防护措施，并应有电气工程技术人员和专职安全员监护。
防护设施与外电线路之间的安全距离不应小于表 4.1.6所列数值。
防护设施应坚固、稳定，且对外线路的隔离防护应达到IP30级。
四、安全防护措施经建设单位与有关部门协调后得知高压线无法迁移，为了保证施工及高压线路的安全，我单位需要对高压线采取隔离防护措施，但因高压线位于基坑边, 隔离防护设施无处生根，所以落地隔离防护架无法搭设。
外电防护方案范文
外电防护方案范文
尊敬的客户：
感谢您对我们公司的信任，针对您对外电防护方案的需求，我公司特
别为您提供以下方案：
一、方案概述：
外电是一种常见的工地安全隐患，为了保障工地人员的人身安全，减
少意外事故的发生，我们设计了一套外电防护方案。
该方案包括外电巡检、外电隔离设施、带电设备合理使用、安全教育培训等措施，全方位保护工
人安全。
二、具体方案：
1.外电巡检：
在工地搭建外电线路前，需指定专人对外电线路进行巡检，确保外电
线路安全可靠。
巡检内容包括外电线路是否破损、绝缘是否完好、接地是
否良好等。
2.外电隔离设施：
在工地电源接入点设置专门的外电隔离设施，确保施工过程中电源的
独立供应。
这样可以避免外电线路故障对工地用电的影响，保障工地的电
力稳定性。
3.带电设备合理使用：
为了能有效地保护工人，使用带电设备前需要进行合理规划和准备，确保设备安全可靠。
使用带电设备时操作人员要穿戴好绝缘手套、护目镜等安全装备，并进行必要的检测和维护。
4.安全教育培训：
定期进行外电安全教育培训，提高工人的安全意识，教导他们正确使用外电设备和线路，掌握正确的安全操作方法。
工地上还可以设置明显的安全提示标志，提醒工人遵守安全规定，降低意外事故的发生。
祝生意兴隆！。
高电压电线防护方案(终版)
高电压电线防护方案(终版)
随着城市化进程的加速，高电压电线越来越多地出现在我们生
活的周围，它们不仅为人们的生活带来方便，同时也增加了人们的
安全风险。
在高电压电线的周围行走和工作需要注意安全，有一个
正确的高电压电线防护方案是非常有必要的。
高电压电线防护方案具体如下：
1. 避开高电压电线。
尽量远离高电压电线，特别是有高压电弧
的地方。
根据国家规定，电线距离人行道边缘应该不小于1米。
2. 驾驶车辆时保持安全距离。
车辆接近高压电线时，很容易发
生危险。
驾车时，请注意遵守交通规则，合理减速，保持安全距离。
3. 不要在高压电线附近游泳或垂钓等。
浅水区的高压电线与水
面之间的距离比较近，一旦途经电流和漏电，就会对健康造成严重
影响。
4. 每个施工项目在开工前必须进行现场勘察，并制定详细的施工方案。
在施工现场，必须设置防护措施，如立即停电，并严格执行。
高电压电线防护方案是落实安全生产的重要措施，为避免高电压电线造成事故，每个人都需要认真了解和执行高电压电线防护方案。
同时，政府和相关部门需要加大宣传力度，提高人们的安全意识，共同维护社会安全和稳定。
高压电线防护方案(3篇)
高压电线防护方案____三建建筑工程有限公司目录一、工程概况----------------------2二、编制说明----------------------3三、编制依据-----------------------3四、防护方法----------------------4五、主要危险因素分析与防范--------4六、施工准备----------------------5七、施工部署----------------------6八、搭设防护架体施工程序----------7九、搭、拆高压线防护架体需特别注意的安全事项----------------------9一、工程概况1、工程概况工程名称：天域万隆顺丰物流分拨中心扩建项目建设地点：坐落于空港物流区，东至三号路，南至第三大街，西至一号路，北至第二大街建设单位：天域万隆物流(____)有限公司设计单位：____市建筑设计院监理单位：泛华建设集团有限公司(____监理)施工单位：____三建建筑工程有限公司建设规模。
总用地面积____㎡，其中办公区建筑面积为____㎡，仓库建筑面积为____㎡。
工程分为分拨中心、消防泵房及水池、门卫三个部分。
分拨中心结构类型。
分为两部分，其中一部分为现浇钢筋混凝土框架结构，主体地上二层，局部设夹层，高度____米，屋面采用轻质复合钢板屋面，屋面大跨度框架梁采用焊接h型钢梁；另一部分为单层钢结构门式刚架结构，高度____米。
消防泵房及水池地上一层，地下一层，总建筑面积____平方米，地上____平方米，地下____平方米。
地上建筑高度为____m。
门卫本工程建筑面积为____平方米。
地上一层，建筑高度为____m。
建筑耐火等级：二级2、现场情况在场地东侧有高压线通过，现场施工中设____台塔吊，其中有____台塔吊因塔吊距高压线距离小于塔吊大臂长度，约____m长度架空高压线在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求，必须采用安全保护措施。
高压线安全防护方案
高压线安全防护方案一、编制说明 (1)1.工程概略及特点 (1)2.平安隐患 (2)二、编制依据 (3)三、平安防护措施 (4)四、平安组织保证体系图 (6)六、平安本卷须知 (7)七、主要耗材表 (9)八、高压线防护措施平面图〔图--01〕 (10)九、高压线防护措施立面图〔图--02〕 (10)一、编制说明1. 工程概略及特点洪湖路位于昆山市经济技术开发区蓬朗区境内，路途东西走向，本次施工段从瓦浦路交叉口向东延伸至沿沪小道，路途设计与老路相反分别式路基断面，全长878米，含二座三跨小桥，一座位于调整规划后的瓦浦河，跨径3*13米，另一座位于沿沪小道东侧规划西方河〔外河〕，跨径3*13米，由于桥梁所在位置上空存在高压线，无法停止钻孔灌注桩施工，为此，本次桥梁采用实体墩台方式，路途建成后是蓬朗工业区东西向主要通道，2. 平安隐患施工现场东西向中央分隔带内有500KV高压线与路途并行，高压线最低线路与空中距离在18~26米左右，该高压线对路途施工影响不大，因路途施工，主要是土方，大型机械以开掘机为主，依据平安技术参数：水平距离不小于8.5米，垂直距离不小于7米，只需防止在高压线下堆置过高土方〔以最低高压线计算，高压线离空中最低距离18.5米，开掘机大臂伸直最高可达4.5米，平安净距7.5米，堆置土方高度不得高于6.5米，即使如此施工时应尽能够防止在高压下正下方堆置土方大于3米〕，单纯开掘机施工，平安是可以保证的；主要对桥梁影响较大，尤其是较矮小型机械高压线下的施任务业易发作高压线触电。
为确保正常施工，保证按期完成施工义务，我单位方案采取技术一定的平安措施保证施工正常停止。
二、编制依据1.«施工设计图纸»。
2.«修建施工高处作业平安技术规范»JGJ80-913.«国度电网公司电力平安任务规程»〔电力线路局部〕4.«架空送电线路运转规程»〔DL/T741-2001〕。
外电线路防护安全措施
外电线路防护安全措施一、目的由于拆迁原因XXXXX（存在主要建筑物：检修组合库、培训中心、办公楼、汽车库）存在大量外电线路，尤其是检修组合库与培训中心、办公楼之间存在一条南北走向横穿车辆基地的220KV高压线路（东太甲乙线57–61#），该线路为非拆除高压线路。
因此依据相关法律法规和标准规范制定安全措施以避免在此区域内施工时发生重大电力事故和破坏电力设施的行为。
二、编制依据《安全生产法》国家主席令第70号《电力设施保护条例》国务院令239号《电力设施保护条例实施细则》公安部令第8号《黑龙江省电力设施建设与保护条例》2009.6.1《施工现场临时用电安全技术规范》JGJ46-2005三、在建工程与220KV高压线路的位置关系图说明：根据设计图纸，220KV高压线路与检修组合库、培训中心、办公楼、汽车库的位置关系如下：四、安全措施1.架空线路电力设施保护措施1）架空电力线路的保护区：导线边线向外侧水平延伸并垂直与地面所形成的两平行面内的区域各电压等级导线的边线在计算最大风偏情况下，距离建筑物的最小水平安全距离为：考虑到现场实际施工影响，因此将东太甲乙线57–61#220KV高压线路的保护区向外水平延伸1米，即在建工程与220KV高压线路的位置关系图中B和B′之间的区域2）电力设施保护措施（1）电力线路设施的保护范围：a.架空电力线路：杆塔、基础、拉线、接地装置、导线、避雷线、金具、绝缘子、登杆塔的爬梯和脚钉，导线跨越航道的保护设施，巡（保）线站，巡视检修专用道路、船舶和桥梁，标志牌及其有关辅助设施；b.电力电缆线路：架空、地下、水底电力电缆和电缆联结装置，电缆管道、电缆隧道、电缆沟、电缆桥，电缆井、盖板、人孔、标石、水线标志牌及其有关辅助设施；c.电力线路上的变压器、电容器、电抗器、断路器、隔离开关、避雷器、互感器、熔断器、计量仪表装置、配电室、箱式变电站及其有关辅助设施；（2）任何施工队伍或个人，不得从事下列危害电力线路设施的行为：a.向导线抛掷物体；b.擅自在导线上接用电器设备；c.擅自攀登杆塔或在杆塔上架设电力线、e.利用杆塔、拉线作起重牵引地锚；f.在杆塔、拉线上悬挂物体、攀附施工机具；g.在下列范围内取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品；①10-35千伏架空线路杆塔、拉线基础外缘5米；②66-220千伏架空线路杆塔、拉线基础外缘10米。
高压线防护方案
高压线防护方案
目录：
1 高压线防护方案
1.1 安全意识教育的重要性
1.1.1 了解高压线的危险性
1.1.2 提高员工的警惕性
1.2 配备适当的防护装备
1.2.1 绝缘手套和靴子的必要性
1.2.2 佩戴头盔和防护眼镜的重要性
2 实践中的高压线防护
2.1 工作前的检查和保障措施
2.1.1 确保设备完好无损
2.1.2 划定安全距离
2.2 高压线工作时的注意事项
2.2.1 不使用金属工具接触高压线
2.2.2 避免在高压线附近停留过久
文章内容：
在工业生产和建筑施工等领域，高压线是一种普遍存在的危险因素。
为了有效防范高压线带来的安全风险，各单位应提升员工的安全意识，做好防护措施。
首先，安全意识教育是预防高压线事故的关键。
员工需了解高压线的危险性，认识到触碰高压线可能带来的严重后果，同时应提高警惕性，避免出现疏忽大意的情况。
其次，配备适当的防护装备也至关重要。
绝缘手套、靴子、头盔
和防护眼镜等装备能有效降低事故发生的风险，保护员工的生命安全。
在实践中，工作前的检查和保障措施不容忽视。
必须确保设备完
好无损，同时划定安全距离，避免在高压线附近进行危险操作。
高压线工作时，员工需谨慎小心。
不要使用金属工具接触高压线，避免在高压线附近停留过久，以免发生意外事故。
只有正确掌握防护
方案，才能有效预防高压线带来的危险。
高压线防护专项施工方案
高压线防护专项施工方案一、项目背景随着城市化进程的不断加快，高压线的建设和维护工程也越来越频繁。
高压线施工工地处于高压电力设备周围，存在较大的安全隐患。
为了保障施工人员的生命安全和工程顺利进行，编制专项施工方案是十分必要的。
二、施工区域划分1.施工区域分为内部区域和外部区域两部分。
2.内部区域为高压线周围50米范围内，外部区域则是内部区域以外的区域。
三、内部区域防护措施1.内部区域划定后，应先进行安全警示标识，明确施工区域范围。
2.围挡围网设置：内部区域建立围挡围网，保证施工人员不擅自进入高压线周围区域。
3.工作人员安全防护：施工人员需佩戴符合标准的绝缘安全帽、绝缘手套和绝缘靴。
4.施工设备要求：使用绝缘材料制作的工具和设备，保证施工工具不会发生漏电。
5.实施定期检查：加强对内部区域的巡查频率，确保防护设施的完好性和有效性。
四、外部区域防护措施1.外部区域警示标识：在外部区域周边设置明显的警示标识，提醒通行人员注意高压线存在风险。
2.临时迁移电线：如有必要，可对高压线进行局部迁移，减少影响施工的危险因素。
3.通行道路设置：确保外部区域有明确的通行道路，规范人员和车辆的通行流线。
4.安全培训：对外部区域施工人员进行安全防护的培训和教育，提高安全意识。
五、施工结束后的清理工作1.内部区域清理：施工结束后，清除内部区域的围挡围网和其他安全设施。
2.外部区域恢复：恢复迁移的高压线到原位，清理通行道路和警示标识。
3.安全评估：对施工过程进行安全评估，总结经验教训，为下次施工提供参考。
结语高压线防护专项施工方案的制定和实施，是保障施工安全、提高工程质量的重要举措。
只有严格遵守相关规定和要求，才能最大限度地确保施工人员和项目的安全。
希望通过本方案的实施，能够有效降低高压线施工过程中的安全风险，保障人员和设备的安全。
外电高压线路安全防护措施方案
4、在架设安全防护架时，指派专职安全员对全过程负责监护，必要时与相关部门协 商，采取停电等措施。
5、附图
上海名华工程建筑有限公司 阳城花季项目部 2005．4．1
二、施工现场与周围环境：
本工程共 5 幢楼，其中 13#、14#楼尚未动迁，现开工 12#、7#、6#楼 3 幢，场地十 分狭窄，施工条件极为有限。其中 6#房北面有 1 万伏高压线路和阳城花园一期居民 小区，高压线与 6#房最近距离为 6-8 米，阳城花园一期居民小区住房建筑层数为 7F， 小区住房距塔吊最近距离约 40 米。
一、工程概况：
外电高压线路安全防护措施方案
Байду номын сангаас
本工程位于上海市闸北区大华居住区，北临阳城花园一期，南临晋城路，西临沪太 路，东临高平路。本工程由上海阳城房地产有限公司投资开发，由上海机械工业第 一设计研究院负责设计，全部工程均由上海名华工程建筑有限公司总承包，其中 6#、 7#、12#、13#、14#、1#地下车库由工程一处施工。五幢楼均为框剪结构，总建筑面 积为 49412.9m2。建筑层数 6#楼为 7+1F，7#楼为 14F，12#楼为 14F+裙房，13#楼西 单元为 12F，东单元为 14F，14#楼为 14F，建筑物总高度 46.8 米，其中 6#楼高度为 25.4 米。
三、安全防护措施：
1、根据现场勘察情况该塔机安装必须一次性升高到 27 米。
2、在高压线路南侧搭设安全防护架，为保证防护架有足够稳定性，采用下钢管上毛 竹混合安全防护架，下用 6 米钢管双排立柱，规格 1m×1.8m，高度 1.8m，安全防护 架总高度为 16.7m，总长 100 米，电线高度为 14 米，安全防护架至电线垂直横向水 平距离为 2 米。
高压线路安全防护方案
高压线路和变压器安全防护方案
为了保证施工及输电线路的安全，我们需要对高压线采取隔离防护措施，基本做法如下：
在高压线下面搭设一条双排脚手架，脚手架的立杆为φ48×3.5钢管，底部用250×30的木质材料做垫板。
脚手架顶搭设两道安全防护顶盖，一道大眼网，一道密目网，以便在顶部保护高压线。
顶盖宽约3500mm，长约12米（东侧两台）和20米（南侧两台），距上部最近一根高压线的距离约为1000mm。
在高压线的下面距下部最近一根高压线的距离约1000mm处，设置木枋防护横楞，确保整个脚手架体系有个很好的绝缘性能。
高压线的侧面在靠J 轴一方的脚手架外侧搭设一道高3000mm的密目防护网，以便在侧面保护高压线。
安全防护网要用18#铁丝固定在防护栏上。
脚手架用φ48×3.5钢管及木枋搭设，各接点间用管扣及10#铁丝固定。
详见“高压线防护措施图”。
同时在高压线保护架上设高压警示牌、施工警示牌和夜间警示灯，高压警示牌要求：0.7m×0.5m上写：“高压线危险”并加电力符号，挂于脚手架距地面3米高处，与高压警示牌间隔3米间距挂设施工警示牌。
施工警示牌要求：0.7m×0.5m配电箱管理制度牌，白底、仿宋体红字和0.4m×0.2m白底、仿宋体红字负责人牌，防护架顶部挂彩旗，在每根电线杆附近设置一个干粉灭火器。
主要工程量表。
外电防护方案
外电防护方案
一、编制依据：
1、根据“施工现场临时用电安全规范JGJ46—88”。
2、根据“建设工程施工现场供电安全规范GB50194—93”。
3
楼东侧为
1
2
3
四、防护措施
防护架的搭设分为立面防护架和顶面平架，架体选用优质杉杆搭设，杉杆的梢径不小于8cm（见附图）
1、立面防护架沿建筑物外脚手架平行搭设。
立杆间距1.5m，地下埋深0.5m，大横杆间距1.8m，6m设置一道连墙杆。
纵横节点用8#铅丝绑扎。
杉杆的搭接长度为1.5m，
用3道铅丝绑牢，架体的搭设高度应超出高压导线4m。
2、顶部平面防护架的设置应高出高压导线2m水平设置搭设宽度应覆盖高压线，平架的外边缘于立架顶面斜杆成45º连接（见附图）。
3、立面防护采用1200×2400×12的胶合悬挂在架体，用10#铅丝绑紧，防护高度沿导线上下各2.5m。
4
1
2
3
4
5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
外电高压线路安全防护措施方
案(通用版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
外电高压线路安全防护措施方案(通用版)
一、工程概况：
本工程位于上海市闸北区大华居住区，北临阳城花园一期，南临晋城路，西临沪太路，东临高平路。
本工程由上海阳城房地产有限公司投资开发，由上海机械工业第一设计研究院负责设计，全部工程均由上海名华工程建筑有限公司总承包，其中6#、7#、12#、13#、14#、1#地下车库由工程一处施工。
五幢楼均为框剪结构，总建筑面积为49412.9m2。
建筑层数6#楼为7+1F，7#楼为14F，12#楼为14F+裙房，13#楼西单元为12F，东单元为14F，14#楼为14F，建筑物总高度46.8米，其中6#楼高度为25.4米。
二、施工现场与周围环境：
本工程共5幢楼，其中13#、14#楼尚未动迁，现开工12#、7#、6#楼3幢，场地十分狭窄，施工条件极为有限。
其中6#房北面有1
万伏高压线路和阳城花园一期居民小区，高压线与6#房最近距离为6-8米，阳城花园一期居民小区住房建筑层数为7F，小区住房距塔吊最近距离约40米。
三、安全防护措施：
今根据工程需要，安装使用一台山东华厦集团有限公司制造的QTZ40A塔吊和两台升降机，考虑上海地区台风较频繁和可能临时停电状态，依据中华人民共和国城乡建筑保护部《建筑机械使用安全技术规程》(JGJ33-86)第4.1.6条和《建筑现场临时用电安全技术规程》（JGJ46-88）第3.1.1、3.1.2、3.1.4条以及《上海市建筑工程施工现场安全标准化管理标准》的规定。
如今限于本工程现场实际条件，要确保本程的安全管理目标具体落实，必须采取具体的安全防护措施。
1、根据现场勘察情况该塔机安装必须一次性升高到27米。
2、在高压线路南侧搭设安全防护架，为保证防护架有足够稳定性，采用下钢管上毛竹混合安全防护架，下用6米钢管双排立柱，规格1m×1.8m，高度1.8m，安全防护架总高度为16.7m，总长100
米，电线高度为14米，安全防护架至电线垂直横向水平距离为2米。
3、在安全防护架上用脚手竹笆进行围栏，垂直面张挂密目网进行遮拦，并悬挂醒目的警告标志牌。
4、在架设安全防护架时，指派专职安全员对全过程负责监护，必要时与相关部门协商，采取停电等措施。
5、附图
上海名华工程建筑有限公司
阳城花季项目部
2005．4．1
