胶粉聚苯颗粒浆料配置

合集下载

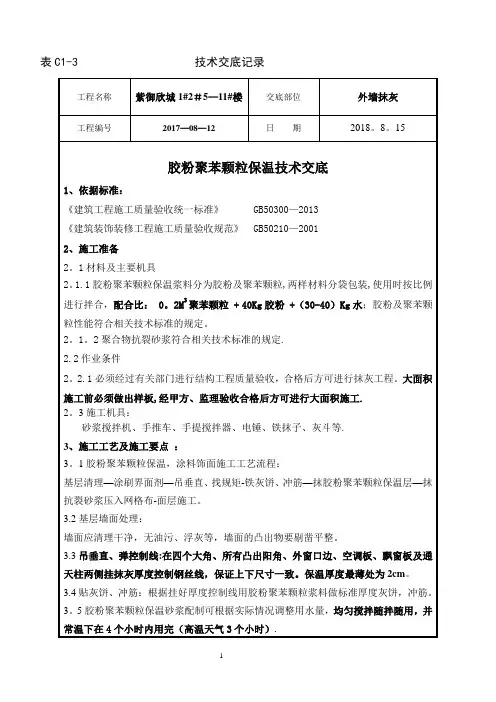

胶粉聚苯颗粒抹灰技术标准交底

胶粉聚苯颗粒抹灰技术标准交底
2。1。2聚合物抗裂砂浆符合相关技术标准的规定.
2.2作业条件
2。2.1必须经过有关部门进行结构工程质量验收,合格后方可进行抹灰工程。大面积施工前必须做出样板,经甲方、监理验收合格后方可进行大面积施工.
2。3施工机具:
砂浆搅拌机、手推车、手提搅拌器、电锤、铁抹子、灰斗等.
3、施工工艺及施工要点:
3。1胶粉聚苯颗粒保温,涂料饰面施工工艺流程:
4、施工质量标准:
4.1保证项目:
4.1.1胶粉聚苯颗粒所用材料应符合相关标准的规定。
4。1。2抗裂砂浆表面应光滑、洁净、颜色均匀、无抹纹.
4ห้องสมุดไป่ตู้2允许偏差项目:
表面平整度:3mm 立面垂直度:3mm 阴阳角方正、平直:3mm
大角垂直度:20mm 空调板、飘窗板、檐线顶面坡度:15-20mm
4.3技术标准要求:
4。3.1外墙施工步骤:a、LJS外墙保温板或加气砼砌块,b、15厚胶粉聚苯颗粒打底,c、10厚胶粉聚苯颗粒找平层,d、3—5厚抗裂抹面砂浆,表面压入160g/m3耐碱玻纤网格布;e、抹面细砂浆找平两遍;f.抗碱底漆一道(按甲方要求界格);g.喷涂真石漆两遍;h.罩光漆一遍。
4.3。2所有阳角全部粘贴20*20mm PVC塑料护角(四个大角、墙面凸出阳角。檐线、外窗口边、空调板、飘窗板),保证线角顺直.
4.3。3所有檐线、空调板、飘窗板顶面用胶粉聚苯颗粒由里往外找坡,里高外低高差不低于15mm,然后在顶面靠墙根部做500宽国标300g丙纶布防水层(平立面各250),外用网格布抗裂砂浆面层保护;(发生渗水投诉事故5000元/次并无偿修复);
4.3.4所有外窗上口、檐线、空调板、飘窗板、风井盖底口用塑料鹰咀护角粘结砂浆做出滴水,低于板底口5mm,防止雨水浸墙变色;外窗上口过梁底外口往里15公分用网格布薄抹灰找平(平整超过5mm用胶粉聚苯颗粒找平,此位置计算工程量于外墙).

YS胶粉聚苯颗粒浆料外墙保温系统施工方案

YS胶粉聚苯颗粒浆料外墙保温系统施工方案

YS胶粉聚苯颗粒浆料外墙保温系统施工方案1、外墙保温材料界面砂浆聚苯颗粒浆料聚苯颗粒耐玻纤网格布电焊钢丝网金属钉锚栓抗裂砂浆2、施工条件1、保证墙面清洁、干燥无杂物2、保温系统施工过程中施工现场环境和基层墙体表面温度不得低于5度,风力不大于5级3、施工时应避免直接日晒和淋雨。

3、工艺流程见附表4、混凝土外墙基层处理:1、去除外墙混凝土面的各种附着物及脱膜剂等。

2、界面剂搅拌均匀后辊涂或甩涂到外墙混凝土面上,勿漏涂,界面砂浆2小时内用完,禁止加水。

1、配制保温浆料:先将36~39kg水加入搅拌机,倒入一袋TS 20胶粉料搅拌3~5分钟,再倒入一袋聚苯颗粒,搅拌3~5分钟,搅拌均匀,加水量不许>39kg,保温浆料在3小时内用完,禁止多加水。

2、冲筋、打饼。

用TS20保温浆料或苯板条、块。

使用其他材料,保温层完工后剔除,再用保温浆料补平。

3、抹保温层:保温厚度30mm,一遍施工厚度10~15mm,采用鱼鳞状舔抹,不宜来回拉抹,阴角部位由外向内抹。

第一遍用力压抹,使保温浆料与棚面密实接触,表面用手按无明显凹坑时24小时后施工第二遍,达到设计厚度。

用大杠测补局部凹坑,用大杠搓平、压实,平整度误差≤3mm。

保温层完全干透后施工保护层。

三、保护层施工:保温层应提前2h淋水湿润。

(1)底层抹灰:配制石膏、石灰混合砂浆:石膏:石灰膏:砂=1:1:5(重量比)搅拌均匀。

砂浆的加水量便于操作为宜,抹第一遍底层可控制在8~10 mm左右,手按无明显凹坑时施工石膏净浆。

平整度误差≤3mm。

使用袋白灰必须先和水反应(石灰膏)。

(2)面层抹灰:石膏净浆:石膏:水=1:0.3~0.4 (重量比)净浆厚度在1~2mm左右。

四、注意事项:1、所用水泥采用标号为32.5的普通硅酸盐水泥。

2、砂子为中砂,粒径≤2.5mm、含水率≤6%、含泥量≤2%。

3、界面剂在使用时禁止加水,保温料搅拌时加水量不能超过37kg。

4、保温层和保护层在干前禁止水冲、撞击及强烈振动等。

EPS胶粉聚苯颗粒保温浆料

EPS胶粉聚苯颗粒保温浆料

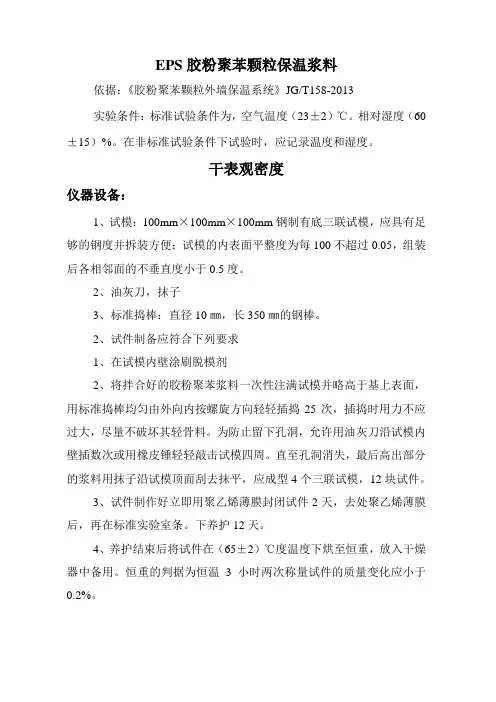

EPS胶粉聚苯颗粒保温浆料依据:《胶粉聚苯颗粒外墙保温系统》JG/T158-2013实验条件:标准试验条件为,空气温度(23±2)℃。

相对湿度(60±15)%。

在非标准试验条件下试验时,应记录温度和湿度。

干表观密度仪器设备:1、试模:100mm×100mm×100mm钢制有底三联试模,应具有足够的钢度并拆装方便;试模的内表面平整度为每100不超过0.05,组装后各相邻面的不垂直度小于0.5度。

2、油灰刀,抹子3、标准捣棒:直径10㎜,长350㎜的钢棒。

2、试件制备应符合下列要求1、在试模内壁涂刷脱模剂2、将拌合好的胶粉聚苯浆料一次性注满试模并略高于基上表面,用标准捣棒均匀由外向内按螺旋方向轻轻插捣25次,插捣时用力不应过大,尽量不破坏其轻骨料。

为防止留下孔洞,允许用油灰刀沿试模内壁插数次或用橡皮锤轻轻敲击试模四周。

直至孔洞消失,最后高出部分的浆料用抹子沿试模顶面刮去抹平,应成型4个三联试模,12块试件。

3、试件制作好立即用聚乙烯薄膜封闭试件2天,去处聚乙烯薄膜后,再在标准实验室条。

下养护12天。

4、养护结束后将试件在(65±2)℃度温度下烘至恒重,放入干燥器中备用。

恒重的判据为恒温3小时两次称量试件的质量变化应小于0.2%。

测定:1、实验仪器:电热鼓风干燥箱、天平、钢直尺(分度值1㎜)、游标卡尺(分度值0.05㎜)2、试件:随机抽取三块是样品,各加工成一块满足试验设备要求的试件。

试件的长、宽均不得小于100㎜,其厚度为制品的厚度,管壳和弧形板应加工成尽可能后的试样,也可用整块制品作为试件。

步骤:1、在天平上称量试件自然状态下的质量G2,保留5为有效数字。

2、将试件置于干燥箱内,缓慢升温至(110±5)℃(若粘结材料在该温度下发生变化,则应低于其变化温度10℃),烘干至恒定质量。

然后移至干燥器中冷却至室温,恒定质量的判据为恒温3小时两次称量试件质量的变化率小于0.2%。

胶粉聚苯颗粒保温浆料的组成及性能指标研究

胶粉聚苯颗粒保温浆料的组成及性能指标研究

建 筑 科 学65科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 建筑节能在国家节能系统工程中占据着重要地位。

建筑节能是降低能源消耗的重要途径之一,在民用建筑的围护结构中,外墙所占的面积最大,而在建筑能耗中,通过外墙造成的能耗约占建筑总能耗的50%。

因而,建筑外墙保温节能是建筑节能中重要的一个环节[1],提高外墙的保温性能已成为建筑节能的重中之重。

胶粉聚苯颗粒外墙外保温系统是一项目前应用较为成熟的建筑节能技术,该系统较好地解决了保温、隔热、抗裂、抗风、抗震、耐火、憎水、耐候、透气等问题[2~3]。

由于各方面的原因实际工程中出现了相当多的工程质量问题,如抗压强度和粘结强度低、表观密度超标、保温隔热效果不理想等。

由胶粉聚苯颗粒保温浆料组成的保温层承担了绝大部分的保温隔热性能,因此,对胶粉聚苯颗粒保温浆料材料的组成及其对性能的影响和配合比进行设计研究至关重要。

1 保温浆料的组成材料和性能参数胶粉聚苯颗粒外墙外保温系统是由界面层、胶粉聚苯颗粒浆料保温层、抗裂防护层和饰面层构成。

胶粉聚苯颗粒保温浆料就是将一定量的胶粉料与聚苯颗粒混合得到的一种导热系数较小的复合材料。

聚苯颗粒的体积比不小于保温浆料的80%[4]。

胶粉料包括水泥、可再分散胶粉、粉煤灰、生石灰、纤维以及减水剂、引气剂、纤维素等外加剂。

胶粉聚苯颗粒保温浆料中两大主要成分为胶粉料和聚苯颗粒,两者的组成比例对整个系统的保温隔热等性能起着关键性的影响。

胶粉料与聚苯颗粒分别定额包装,施工现成直接按比例加水配合检测合格后即可使用。

胶粉聚苯颗粒保温浆料的主要性能参数见表1。

2 保温浆料的基本组成特性(1)导热系数、抗压强度与干密度之间的关系。

在保证浆料密实度的前提下,胶粉聚苯颗粒保温浆料干表观密度越小,导热系数随之越低,保温效果提高,但是抗压强度减小,导热系数、抗压强度与其干表观密度基本成线性正比例关系。

外墙保温 (胶粉聚苯颗粒)技术交底

外墙保温 (胶粉聚苯颗粒)技术交底

滨湖明珠住宅小区10#住宅楼工程外墙保温工程1.范围本工艺标准适用于本工程外墙保温-胶粉聚苯颗粒保温施工。

2.施工条件2.1材料及机具准备2.1.1材料准备2.1.1.1保温专用胶粉:保温专用胶粉是一种聚合物干混料,在现场与聚苯颗粒加水混合成为聚合物保温砂浆,用于保温层。

其主要技术性能指标应符合设计及相关要求。

2.1.1.2聚苯板颗粒:为外墙外保温聚苯颗粒砂浆保温做法中的轻骨料,主要作用为保温材料。

其主要技术性能指标应符合设计及相关要求。

2.1.1.3耐碱玻纤网格布:耐碱玻纤网格布应用于抹面砂浆中,不仅能增强抹面砂浆强度,还能阻止裂纹生长,达到防裂的目的。

其主要技术性能指标应符合设计及相关要求。

2.1.1.4面层抗裂砂浆:面层抗裂砂浆由抗裂专用胶和干混料混合搅拌组成,配以镀锌钢丝网形成耐水、抗裂的保护层。

其主要技术性能指标应符合设计及相关要求。

2.1.2主要施工工具准备抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子、电动搅拌机、角磨机等。

3.作业条件3.1基层墙体的质量必须符合相关质量验收规范和标准要求,主体结构已验收,并办理四方验收手续。

3.2脚手架和外用电梯安装完毕并通过验收。

3.3外阳台部位电器暗管,接线盒安装完毕,外墙雨水管卡预埋完毕。

3.4胶粉聚苯颗粒正常施工温度5℃以上,风力超过5级或中雨以上天气不得施工。

施工完毕后应防止阳光直晒。

4.施工工艺4.1工艺流程基层处理→测量放线、挂基准线等→抹第一遍聚苯颗粒保温浆料→抹第二遍聚苯颗粒保温浆料→制作分格线等→抹第一遍聚合物抗裂砂浆(压入耐碱玻纤网格布)→抹第二遍聚合物抗裂砂浆→涂刷高分子乳液防水弹性底层涂料→抹柔性耐水腻子→涂料饰面层。

4.2施工要点4.2.1基层处理:基层墙体表面不得有油污、脱模剂、浮尘等污染物,墙面不平整处可用角磨机打磨,松动或风化的部分可用水泥砂浆填实后找平。

空心砖墙在施工前应浇水湿润,施工时表面呈阴干状态;混凝土墙面需进行界面处理,用滚刷将墙面用事先拌制好的界面砂浆均匀涂刷,经检验合格后方可进第1页,共5页滨湖明珠住宅小区10#住宅楼工程外墙保温工程行保温层施工。

胶粉聚苯颗粒施工工艺

胶粉聚苯颗粒施工工艺

胶粉聚苯颗粒施工工艺(一)施工工艺:(二)胶粉聚苯颗粒保温构造:外墙胶粉颗粒保温构造(三)施工要点:1、基层处理:1.1基层应坚实平整,表面平整度不大于5毫米。

凸起、空鼓和疏松部位应剔除,用聚合物水泥砂浆找平。

对于表面过干或吸水性过高的基层。

1.2基层墙体应满涂界面砂浆。

2、保温层施工:浆料使用配比(聚合物胶粉︰聚苯颗粒︰水=28k g ︰200L︰32kg)200L大约一包。

2.1按设计要求的保温层厚度,用聚苯颗粒浆料作标准厚度贴饼、冲筋,以控制保温层的厚度。

2.2聚苯颗粒保温层厚度>30mm或保温层上贴面砖的墙体,均应在墙体上用射钉枪固定带尾孔射钉双向间隔500mm,并在射钉尾孔穿22#钢丝,钢丝外漏以备固定钢丝网或耐碱玻璃纤维网。

2.3如在首层如有干挂石材,在作胶苯颗粒之前,应在结构层上预埋铁件作钢隐框。

2.4胶苯颗粒保温层施工应分层施工,每遍抹胶苯颗粒浆料的厚度不超过20mm,间隔时间最少24小时。

施工温度偏低时,间隔时间相应顺延。

2.5胶苯颗粒保温层施工顺序是自上而下。

2.6最后一遍浆料施工时应达到贴饼、冲筋的厚度,并用2m靠尺校平,不平处用工具搓平,是墙体平整度达到验收规范要求。

2.7保温层固化干燥后,方可进行下一道工序施工,严禁野蛮施工。

3、网格布及抗裂砂浆:3.1将3~4mm厚抗裂砂浆均匀地抹在保温层表面。

阴阳角网格布需增强,增强长度≥200mm,宽度≥250mm。

阴阳角网格布做法如下:3.2将裁好的网格布用铁抹子压入抗裂砂浆内,网格布之间的搭接≥100mm,并不得使网格布皱褶、空鼓、翘边。

用固定件把网格布固定在保温层上,使其上下垂直。

3.3胶苯颗粒保温层上粘贴瓷砖,应在抹抗裂砂浆之前挂镀锌钢丝网。

镀锌钢丝网与墙体上带尾孔射钉双向间隔500mm绑扎,然后抹抗裂砂浆,使镀锌钢丝网埋入抗裂砂浆中。

4、弹性底涂在抗裂砂浆表面刷弹性底涂,使其表面形成防水层。

5、刮柔性腻子柔性腻子应在抗裂砂浆干燥后施工,挂两遍,使其表面平整光洁。

胶粉聚苯颗粒保温浆料的配制

胶粉聚苯颗粒保温浆料的配制

胶粉聚苯颗粒保温浆料的配制:先开机,将25~28kg水倒入砂浆搅拌机内,然后倒入一袋25kg胶粉料搅拌3飞min后,成均匀稠浆料,再慢慢倒入一袋称量好的聚苯颗粒(约150L)继续搅拌3~5min,搅拌均匀后倒出。

该浆料应随拌随用,在4h内用完。

注意应搭设搅拌棚,胶粉聚苯颗粒保温浆料应在搅拌棚内用砂浆搅拌机搅拌,以防止聚苯颗粒飞散,影响现场文明施工。

聚苯颗粒轻骨料露天存放时,用苫布或细目安全网覆盖。

胶粉贮存应注意防潮、防雨。

搅拌完毕及时清洗搅拌设备,整理作业现场。

质量控制要点:1培训专人配置,注意加水量,采用规定的桶估算加水,最后加水量水调节;2经培训后的人熟悉通过稠度控制加水量,两种稠度控制:胶浆量稠度和保温砂浆的稠度;3控制好保温浆料充分搅拌时间,使用先后的规定时间(宜在2小时内)用完。

我公司生产的胶粉聚苯颗粒适用于多层及100米以下的高层建筑混凝土、小型混凝土砌块、非粘土砖和烧结砖砌筑的外墙外保温工程及同类基层既有建筑的节能改造工程,和外墙内保温、墙体内侧进行保温抹灰施工的工程。

♦胶粉聚苯颗粒保温浆料由胶粉与聚苯颗粒轻骨料按1: 1 (1代胶粉配比1袋聚苯颗粒) 配制而成,两种材料分袋包装,使用时按比例加水搅拌制成。

♦胶粉聚苯颗粒保温系统技术性能♦性能特点(1) 、防火性能好,具有极好的耐候性,导热系数低保温性能好,软化系数高,耐冻融及抗老化。

(2) 、与其他施工作业配合较好,施工速度快。

(3) 、对平整度要求不高的基层施工适应好,可以减少大量的剔凿工序,施工质量好。

(4) 、每平米造价低,经济效益好。

♦材料配制(1) 、墙体光滑或混凝土墙面需要界面外理,界面剂;中砂;水泥按1:1:1重量比,搅拌成均匀浆状。

(2) 、聚苯颗粒保温浆料先将适量水倒入砂浆搅拌机内,然后倒入一袋25kg胶粉料搅拌3-5min后,再倒入一袋125升聚苯颗粒继续搅拌3min,可按施工稠度适当调整,搅拌均匀倒出。

应随搅拌随用,在4h内用完。

胶粉聚苯颗粒施工方案

胶粉聚苯颗粒施工方案

胶粉聚苯颗粒施工方案1. 引言胶粉聚苯颗粒(EVA胶粉和EPS聚苯颗粒)是一种常用的建筑材料,广泛应用于保温隔热、地坪修补和轻型填充等领域。

本文将详细介绍胶粉聚苯颗粒施工的方案和步骤。

2. 施工准备在进行胶粉聚苯颗粒施工前,需进行一系列准备工作,包括材料准备、工具准备和施工场地准备等。

2.1 材料准备•EVA胶粉或EPS聚苯颗粒:根据实际需要选择合适的胶粉聚苯颗粒材料,并按照施工方案计算所需用量。

•粘合剂:常用的粘合剂有胶水、胶水、水泥等。

根据胶粉聚苯颗粒的具体用途选择合适的粘合剂。

•辅助材料:如隔膜纸、抗裂纤维网等,根据具体需求选择使用。

2.2 工具准备•手工搅拌工具:如刮板、搅拌棒等,用于搅拌和混合胶粉聚苯颗粒和粘合剂。

•喷涂工具:如喷涂枪或喷涂机,用于将胶粉聚苯颗粒喷涂到施工表面。

•刮板、抹刀等:用于均匀涂抹和压实胶粉聚苯颗粒。

•测量工具:如尺子、测量仪等,用于测量胶粉聚苯颗粒的厚度和均匀度。

2.3 施工场地准备•清理施工表面:将施工表面清理干净,确保无杂物和污垢。

•防护措施:根据施工环境的特点和要求,做好施工现场的防护措施,确保施工安全。

3. 施工步骤3.1 基层处理•检查基层:先检查施工表面是否平整、坚实,并修补裂缝和不平坦的地方。

•基层处理:根据具体情况,可以对基层进行打磨、清洗、刷底漆等处理,以提高胶粉聚苯颗粒的附着力。

3.2 粘合剂涂抹•准备粘合剂:按照粘合剂使用说明进行配制或搅拌,确保粘合剂均匀。

•喷涂粘合剂:使用喷涂枪或喷涂机将粘合剂均匀地喷涂在施工表面上,确保整个表面被覆盖。

3.3 胶粉聚苯颗粒施工•手工搅拌:将胶粉聚苯颗粒和粘合剂按照一定比例混合,使用手工搅拌工具将其充分混合均匀。

•将混合好的胶粉聚苯颗粒均匀地铺在已涂抹粘合剂的表面上,并用刮板、抹刀等工具将其压实。

根据需要可以采用喷涂的方式将胶粉聚苯颗粒喷涂在施工表面上。

3.4 后续处理•压实胶粉聚苯颗粒:使用滚筒或压实工具将已施工的胶粉聚苯颗粒进行均匀压实,以提高其密度和抗震性能。

胶粉聚苯颗粒的使用及配置说明

胶粉聚苯颗粒的使用及配置说明

胶粉聚苯颗粒的使用及配制说明(粘结型)
1、基层墙面处理
墙面应清理干净,无油渍,浮土等物,墙面有分化、松动部分应消除干净,表面不应有≧10mm的突起。

2、界面处理
梁柱等现浇混凝土部位应涂界面砂浆,用喷枪或滚刷均匀喷刷,涂抹5-15分钟后,表面尚未干燥前,立即进行抹面灰层施工,否则粘结效果会降低。

3、胶粉聚苯颗粒配制
将胶粉加入适当清水,在机器中进行搅拌约5分钟,然后将聚苯颗粒倒入机器中约5分钟成膏状即可使用(350g胶粉配制1立方胶粉聚苯颗粒,即胶粉250kg/袋,14袋配制1立方胶粉聚苯颗粒)。

4、粘砌挤塑板、聚苯板
梯形槽保温板预制好横向梯形槽,施工时槽面涂刷界面剂。

在墙面抹与保温板面积相当的胶粉聚苯颗粒粘结找平浆料,保温板贴砌面也抹满浆料,保温板开槽面向墙内。

贴砌保温板时应均匀压保温板,使保温板靠墙面和梯形槽处挤满浆料。

胶粉聚苯颗粒粘结厚度约15mm-20mm,保温板间用浆料砌筑约10mm的板缝,注意灰缝不饱满处用保温浆料勾平。

粘贴上墙的挤塑板、聚苯板应静置至少24小时,再进行下一道工序施工。

2011年9月29日。

胶粉聚苯颗粒施工方案(优选.)

胶粉聚苯颗粒施工方案(优选.)

胶粉聚苯颗粒施工方案(优选.)预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制百盛花园三期工程(Z H 胶粉聚苯颗粒外墙外保温涂料饰面)南京中恒新型建材有限公司饰面涂料施工方案编制审核施工技方案批准南京中恒新型建材有限公司一、工程概况适用于胶粉聚苯颗粒外保温涂料做法,保温层厚度3cm。

二、工程材料运输:防止划损包装。

交付时注意ZH保温胶粉料与聚苯颗粒轻骨料配套清点。

贮存:通风干燥条件下贮存6个月。

运输:可安非危险品办理。

存运条件:贮存应立码,不宜平堆,通风干燥条件下贮存期12个月。

100m/卷,可按非危险品办理运输。

运输中防划、折、损坏。

贮存:三、材料配制1、ZH建筑用界面处理砂浆的配制:ZH界面砂浆直接加水,用砂浆搅拌机或手提搅拌器搅拌均匀至少5分钟即可,稠度根据现场施工情况调整。

2、ZH胶粉聚苯颗粒保温浆料配制:先开机,将30-35kg水倒入砂浆搅拌机内,然后倒入一袋28kg 胶粉料搅拌3-5min后,再倒入一袋聚苯颗粒继续搅拌3min,搅拌均匀后倒出。

该浆料应随搅随用,在4H内用完,严禁人工搅拌。

3、ZH抗裂砂浆的配制:ZH抗裂砂浆直接加水,用砂浆搅拌机或手提搅拌器搅拌均匀(至少5分钟)即可,搅拌好的砂浆应在2H内用完。

4、ZH抗裂柔耐水腻子的配制:ZH抗裂柔性耐水腻子直接加水,用搅拌机或手提搅拌器搅拌均匀即可,搅拌好的耐水腻子应在2H内用完。

四、技术构造ZH胶粉聚苯颗粒外墙外保温系统由界面层、保温层、抗裂层和饰面层组成,保温层由ZH胶粉料和聚苯颗粒轻骨料加水搅拌成浆料,抹于墙体表面,形成无空腔保温层;抗裂层及饰面层的防水底涂和柔性腻子增强了面层柔性变形、抗裂及防水性能。

饰面为涂料的基本构造作法如下图五、施工工艺流程结构基层处理——吊垂直线、套方、弹控制线——打点、冲筋、做口——复测基层平整度——抹ZH胶粉聚苯颗粒保温砂浆——保温隔热层验收——抹水泥抗裂砂浆随即抹压涂塑耐碱玻纤网格布——抗裂防护层验收六、施工工艺说明1、施工准备:①搭设搅拌棚,所有材料必须在搅拌棚内机械搅拌,防止聚苯颗粒飞散,影响现场文明施工;②聚苯颗粒轻骨料应有好的保护防止包装破坏。

JG158一2004胶粉聚苯颗粒外墙外保温系统

JG158一2004胶粉聚苯颗粒外墙外保温系统

1、胶粉聚苯颗粒保温砂浆指标:(JG158一2004标准)项目标准指标干表观密度(kg/m3) 180~250湿表观密度(kg/m3) ≤420导热系数〔W/(m·K)〕≤0.060抗压强度(kPa) ≥200软化系数≥0.5压剪粘接强度(kPa) ≥50线性收缩率(%)≤0.32、聚苯颗粒轻骨料组分(组分二):3、组分一∶组分二=30kg/袋∶0.15~0.2m3(150L相当于1.68kg)/袋。

说明:组分二的袋子中的聚苯颗粒物,重量为1.5~1.8kg(当聚苯颗粒密度:11.163kg/m3时)。

5、有关标准摘录:《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.3条。

胶粉料的技术标准:项目技术指标初凝时间/h ≥4终凝时间/h ≥12 拉伸粘结强度/Mpa ≥0.6浸水拉伸粘结强度/Mpa ≥0.4《JG158一2004胶粉聚苯颗粒外墙外保温系统》5.5条。

胶粉聚苯颗粒技术标准:项目技术指标湿表观密度/kg/m3 ≤420干表观密度/kg/m3 180-250 导热系数/w/(m.k) ≤0.060蓄热系数/w/(m2.k) ≥0.95抗压强度/KPa ≥200 压剪粘结强度/Kpa ≥50线性收缩率 /% ≤0.3软化系数≥0.5难燃性 B1级JG149—2003《膨胀聚苯板薄抹灰外墙外保温系统》标准:项目检验项目抹面砂浆拉伸粘结强度(MPa)砂浆—聚苯板常温状态(MPa)≥0.10 或聚苯破坏耐水(MPa)≥0.10或聚苯破坏耐冻融(MPa)≥0.10或聚苯破坏水蒸气透过湿流密度 g/(m.h) ≥0.85可操作时间,h ≥2不透水性试样防护层内侧无水渗透初期干燥抗裂性情(6h)无裂纹粘结强度,标准状态,MPa ≥0.6冻融循环(5次),MPa ≥0.46、参考数据:●保温砂浆胶粉料成本620~755元/吨(胶粉成本12元/kg、水泥280元/吨、石英砂350元/吨时)。

高性能胶粉聚苯颗粒保温浆料的组成及性能研究

高性能胶粉聚苯颗粒保温浆料的组成及性能研究

0前言胶粉聚苯颗粒外墙外保温系统是近年来发展较为迅速的建筑外墙外保温系统,该系统较好地解决了保温、隔热、抗裂、抗风压、抗震、耐火、憎水、耐候、透气等问题,是一种新型的节能外墙外保温技术体系[1-2]。

该系统中,由胶粉聚苯颗粒保温浆料组成的保温层承担了整个系统绝大部分的保温隔热性能,在耐久性方面,其又是整个保温系统中的薄弱环节[3-4],所以,胶粉聚苯颗粒保温浆料的性能对整个外保温系统性能的影响至关重要。

研究开发低密度、低导热系数、高抗拉强度和高耐水性能的高性能胶粉聚苯颗粒保温浆料(以下简称保温材料),分析其在湿热条件下的变形行为显得极为重要。

1保温浆料的组分1.1原材料的选择原材料配比筛选及优化是实现保温浆料高性能的重要步骤。

保温浆料是由胶粉料和泡沫聚苯颗粒为基本组成,且后者的体积比不小于保温灰浆的80%[5]。

其中胶粉料是无机胶凝材料与各种外加剂在工厂采用预混合干拌技术制成的复合胶凝材料,一般包括水泥、可再分散胶粉、粉煤灰、生石灰、纤维以及减水剂、引气剂、纤维素等外加剂。

在本研究中,为了简化研究的需要,把胶粉料分为以下几个部分:(1)无机胶凝材料:包括水泥、粉煤灰、生石灰等;(2)可再分散胶粉:主要是指高分子聚合物;(3)外加剂:包括减水剂、引气剂、纤维素等;(4)纤维:用来提高保温浆料抗拉强度。

1.2试验(1)抗压强度与干密度之间的关系保温浆料的导热系数与其干表观密度直接相关,根据北摘要:胶粉聚苯颗粒保温浆料作为胶粉聚苯颗粒外墙外保温系统的主要组成部分,其性能对整个系统的性能有着重要影响。

通过大量试验,研究了胶粉聚苯颗粒保温浆料的组分对其性能的影响,并在此基础上得到低密度、低导热系数、高抗拉强度和高软化系数的胶粉聚苯颗粒保温浆料的优化配合比组成。

同时,利用混凝土温度线膨胀系数测定仪对胶粉聚苯颗粒保温浆料在湿热状态下的性能进行了初步测试和研究。

关键词:胶粉聚苯颗粒保温浆料;低密度;低导热系数;高抗拉强度;高软化系数;优化配合比中图分类号:TU55+1.2文献标识码:B文章编号:1001-702X(2006)10-0035-04Abstract:Thepropertyofcolloidpowderpolyphenylenegrainthermalinsulationmortarthatisthekeycomponentofexteriorwallthermalinsulationsystemhasanimportanteffectonperformanceofthewholesystem.Agreatdealofexperi-mentshavebeenmadeforstudytheinfluenceofcompositionofcolloidpowderpolyphenylenegrainthermalinsulationmortaronitsperformanceandbasedonwhichobtaineditscompositionoftheoptimummixtureratiowithlowdensity,lowcoefficientofheatconduction,hightensilestrengthandhighsofteningcoefficient.Thepreliminarycheckoutandstudyhavebeenmadeonperformanceofcolloidpowderpolyphenylenegrainthermalinsulationmortarundermoistheatconditionus-ingmensurationdeviceofconcretetemperaturelinearexpansioncoefficient.Keywords:colloidpowderpolyphenylenegrainthermalinsulationmortar;lowdensity;lowcoefficientofheatcon-duction;hightensilestrength;highsofteningcoefficient;theoptimummixtureratio高性能胶粉聚苯颗粒保温浆料的组成及性能研究易松林,郭玉顺,王贤磊(清华大学建筑材料研究所,北京100084)收稿日期:2006-04-10作者简介:易松林,男,1982年7月生,湖南澧县人,硕士研究生,主要从事胶粉聚苯颗粒外墙外保温系统的抗裂研究。

20厚 胶粉聚苯颗粒涂料施工方案

20厚 胶粉聚苯颗粒涂料施工方案

20厚胶粉聚苯颗粒涂料饰面外墙外保温施工方案编制:审核:批准:北京索利特新型建筑材料有限公司2007年04月20日一、编制依据1、《建筑产品优选集》(2001YJ114)2、《胶粉聚苯颗粒保温材料外墙外保温工法》(YJGF41-2000)3、《建筑装饰装修工程质量验收规范》(GB50210-2001)4、《外墙外保温施工技术规程》DBJ/T01-50-20025、《胶粉聚苯颗粒外墙外保温系统》(JG 158-2004)6、《河南省居住建筑节能设计标准》(DBJ41/062—2005)二、工程概况本工程外墙外保温采用胶粉聚苯颗粒涂料饰面体系,保温厚度20㎜,结构简图如下:三、施工部署(一)、项目组织机构(二)、劳动力组织劳动队伍的选择根据我分包方的《施工劳务管理规定》的相关规定执行,将选择优秀的劳务队伍进行施工。

我分承包将组建具有相当技术实力的项目组,与劳务公司签订劳务用工合同、安全协议以及质量协议,认真组织劳动力进场,并按现场工作面组建好作业班组。

项目组对作业班组的施工进度及工程质量负有监督控制的义务,对于施工作业要求确实达不到合同要求的劳务队伍将及时清退现场。

施工前,项目组将组织施工队伍进行上岗前的培训,培训内容包括:项目施工的规章制度、安全法规与知识、操作工艺和技术规程以及精神文明教育等方面。

人工组织计划表四、施工准备(一)、技术准备1、认真做好熟悉图纸和图纸会审工作,做好图纸会审记录1.1、图纸收到后认真审看,初步了解设计意图,检查建筑图是否完整齐全,是否符合国家规范的要求。

1.2、专业之间的施工图是否交圈,有无矛盾和错误。

1.3、预算组应及时计外墙外保温面积,以便计划材料用量。

2、根据图纸要求,按照国家规范,结合本工程特点,编制分项工程施工组织设计。

分项工程施工前,按照施工工艺标准、针对图纸具体部位要求做好技术交底。

在施工过程中对方案、交底的实施情况要进行检查。

3、进行现场生活、生产搅拌区域、库房规划,绘制平面布置图。

胶粉聚苯颗粒做法交底

胶粉聚苯颗粒做法交底

表C2-1工程名称 温泉镇C07地块限价商品住房项目12#住宅楼 交底日期 2012-04-08施工单位 北京城建七建设工程有限公司分项工程名称交底提要 墙体胶粉聚苯颗粒保温做法技术交底交底内容: 审核人交底人接受交底人1 施工准备: 1.1 主要材料:1.1.1水泥:PO32.5普通硅酸盐水泥,有出厂合格证明,不同规格、品种水泥不得混合使用。

1.1.2 砂:采用粒径0.35~0.5mm 的中砂,砂含泥量不大于5%,并不含杂物。

1.1.3 界面剂:有出厂合格证、检测报告及使用说明书。

1.1.4 玻璃纤维网格布:网孔中心距不大于4mm ,有出厂合格证、检测报告。

1.1.5 胶粉料:有出厂合格证、检测报告及使用说明书。

1.1.6 聚苯颗粒:堆积密度12-21 kg/m 3,粒径≤5mm 。

1.1.7 耐水腻子:有出厂合格证、检测报告及使用说明书。

1.2 主要机具:砂浆搅拌机、手推车、灰槽、灰勺、刮杠、靠尺板、铁抹子、木抹子、阴阳角抹子、刀片、滚刷、钢尺、水平尺、线板。

线坠等。

2 作业条件2.1 测量放线:弹测好1000mm 水平标高控制线,并经验线合格后方准施工; 2.2 预埋管线已安装完成并经验收合格,管洞四周已用细石混凝土填塞密实; 2.3 各种管卡、挂钩接线盒、预埋件等已安装完成,并经验收通过,或已放出位置线; 2.4 门窗框已安装完,与墙体连接牢固,缝隙封堵密实,并做好防护; 2.5 大面积施工前必须先做样板,经验收合格后方可进行大面积施工。

3 操作工艺施工部位:地上部分(地下室不做)所有非采暖楼梯间与采暖房间隔墙,户与户之间的隔墙,保温应做在楼梯间内侧(包括混凝土墙体及砌体墙体),楼梯间与电梯井、电气间等的隔墙不做,具体见墙体大样图所示,墙面具体做法如下: 3.1 工艺流程表C2-1工程名称 温泉镇C07地块限价商品住房项目12#住宅楼 交底日期 2012-04-08施工单位 北京城建七建设工程有限公司分项工程名称交底提要 墙体胶粉聚苯颗粒保温做法技术交底交底内容:审核人交底人接受交底人配制砂浆-→基层墙面处理-→涂刷界面砂浆-→吊垂直、套方、弹控制线、贴饼冲筋-→抹胶粉聚苯颗粒保温浆料-→保温层验收-→抹抗裂砂浆压入网格布-→抗裂砂浆找平 3.2 配制砂浆:3.2.1 界面剂砂浆配制:严格按照界面剂说明书要求配制界面剂砂浆,如无要求,配合比应为水泥:砂:界面剂=1:1:1(重量比),准确计量,搅拌成均匀膏状。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

胶粉料——ZY117J:干粉、由无机胶凝材料、进口高分子聚合物、增强及抗裂材料等多组分组成的通过预混合干拌制成。

在施工现场与聚苯颗粒轻骨料加水混合制成的用于外墙保温的胶粉聚苯颗粒保温料。

执行标准:《JG158-2004胶粉聚苯颗粒保温浆料》5.3条.产品为25公斤/袋包装,一袋配一袋200L的聚苯颗粒.5袋胶粉料配5袋1000L颗粒为1立方胶粉聚苯颗粒保温浆料. 1、聚苯颗粒轻骨料:由聚苯乙烯泡沫塑料品破碎的材料,颗粒的堆积密度要求达到12-21
公斤/立方米,粒度(5mm筛孔筛余)≤5%。

2、中岩海之蓝胶粉聚苯颗粒保温砂浆由胶粉聚苯颗粒和胶粉料组成的保温浆料.导热系数为0.059W/m·K,湿表
观密度要求小于420kg/m³,干表观密度180 kg/m³-250 kg/m³,聚苯颗粒体积比不小于保温浆料的80%。

执行标准:《JG158-2004胶粉聚苯颗粒保温浆料》5.5条. 产品包装:产品每袋约200L与1袋胶粉料,每立方5袋共1000L颗粒与5袋胶粉料配成1m³。

保温浆料制备方法:在强制式砂浆搅拌机中先加入34-38公斤水,再加一袋净重量为25公斤的胶粉料,搅拌2-3分钟后,加入1袋体积为200L的聚苯颗粒轻骨料,再继续搅拌3-5分钟。

搅拌好的浆料须在4小时内用完。

保温浆料的施工:用抹子进行涂抹。

施工前找好基准点,用搅拌好的浆料做帖饼、冲筋,保温浆料每遍抹20mm厚,每遍间隔时间为24小时以上。

落地灰可以清理重复使用。

施工温度不得低于5°C,保温层固化干燥5天后(用手掌按不动为宜),再进行防护层的施工。

产品的贮运:防潮、防雨,保质保期6个月; 1、ZY抗裂砂浆:聚合物改性水泥基复合材料。

由中岩海之蓝抗裂砂浆母料与425#普通硅酸盐水泥和含泥量不超过3%的水洗中砂按0.70:1:2.5(重量)的比例配合而成,与耐碱玻璃纤维网格布(镀锌钢丝网)复合,起对保温层的防护作用。

抗裂砂浆的制备:先将母料、砂混合均匀,然后边搅拌边缓慢加入水泥至施工所需要的稀稠度,机械搅拌时间为3-5分钟。

材料的施工:用不绣钢抹灰刀将抗裂抹灰砂浆抹压于保温板上(如果保温板是挤塑板,则必须在挤塑板表面先用中岩海之蓝牌挤塑板专用界面砂浆ZY218处理),将玻璃纤维网格布压
入湿抹灰砂浆中并找平。

玻璃纤维网格布连接处应重叠,重叠宽度为非作10cm,玻璃纤维网格布必须完全埋入,纤维增强抹面层厚度约为2~3mm。

1、耐碱型玻璃纤维网格布:经耐碱树脂涂覆的抗碱玻璃纤维网格布。

用于埋入防护用的抗裂砂浆,以提高外保温系统机械强度和抗裂性的增强材料(起增强拉伸强度和分散应力的作用)。

网孔中心距4-6 mm,单位面积重量≥130克/平米,其他性能指标应符合《JG149-2003膨胀聚苯板薄抹灰外墙外保温系统标准》的相应要
求。

2、热镀钢丝网。

俗称四角钢丝网,由热镀钢丝焊接而成的矩形网格网。

要求丝径0.9 mm,网孔12.7*12.7 mm,镀锌层重量122克/平米。

3、锚固件。

由不锈钢或经过表面防锈处理的金属与塑料套管和聚酰胺、聚乙烯、聚丙烯等材料制作的圆盘等材料制成。

外保温系统与基层的联结可以是粘结,也可以是粘锚结合。

施工部位在20米以上的宜增设锚固件。

中岩海之蓝外保温系统采用的是粘结法,根据设计要求辅之以锚固。

锚固件的基层单位墙深度≥锚钉长度的30%。

锚钉长度的选择可以根据保温层的厚度/0.65来计算。

锚固钉的用量:低层为4个/平米;多层为5个/平米;高层为6个/平米 1、界面砂浆:由高分子聚合物乳液与肋剂配制成的界面剂与水泥和水洗中砂按重量比1:1:1拌和均匀制成。

主要用于处理混凝土、加气混凝土、灰砂砖等界面的处理,解决表面吸水过强或过于光滑引起的界面不易粘接、灰层空鼓、开裂、脱落等问题,替代传统的混凝土表面的凿毛工序,以改善混凝土表面抹灰工艺。

产品执行标准《JG158-2004胶粉聚苯颗粒保温浆料》5.2条. 产品的配置与施工:选用425R普通硅酸盐水泥,砂子含泥量小于3%,粒度小于2mm。

先将界面剂与中砂混合均匀,在加入水泥搅拌成均匀浆状后,用滚筒或刷子滚刷。

搅拌好的砂浆须在2小时内用完。

产品现用现配。

外保温工程验收的主控项目(一)胶粉聚苯颗粒保温浆料外保温系统。

1、检查产品合格证和产品检测报告; 2、现场抽样复验项目:胶粉聚苯颗粒浆料,抹面砂浆、网格布。

3、胶粉聚苯颗粒浆料——35吨为一批,检验干容重、抗拉强度; 4、抹面砂浆——20吨为一批,检验常温常态和
浸水48小时拉伸粘结强度(与保温板),柔韧性; 5、网格布——4000平米为一批,检验拉伸断裂强度、断裂强度保留率; 6、钢丝网——每4000平米为一批,检查网孔中心距、丝径、焊点强度; 7、用钢针插入和量尺检查保温厚度。

8、通过观察,检查保温层与墙体以及各构造层之间粘接是否牢固,必须无脱层、空鼓及裂缝,面层无粉化、起皮与爆灰。

相关文档
最新文档
