乙醇—水溶液精馏塔设计[精选.]
乙醇及水的精馏塔设计
乙醇及水的精馏塔设计
首先，需要确定乙醇和水的混合物的物理性质。
乙醇和水的沸点非常
接近，因此在设计精馏塔时，必须考虑适当的操作条件，以便有效地分离
乙醇和水。
在精馏塔的设计过程中，首先需要选择适当的塔型。
常见的乙醇和水
的分离塔包括简单塔和精馏塔。
简单塔由一个塔板组成，可用于低温分离，而精馏塔则包含多个塔板，可以提供更高的分离效率。
其次，需要考虑精馏塔的高度。
精馏塔的高度决定了分离的效率。
通
常情况下，精馏塔的高度越高，分离效率越高。
然而，高塔会增加成本和
能耗，因此需要在效率和经济性之间做权衡。
此外，需要选择适当的回流比。
回流比是指流经塔板上部的液体返回
到塔底的比例。
适当的回流比可以提高分离效率，但过高的回流比可能导
致能耗过高。
还需要考虑乙醇和水的进料浓度。
通常情况下，浓度较高的进料可以
提高分离效果，但也会增加能耗。
因此，需要找到一个经济和效率之间的
平衡点。
在设计乙醇和水的精馏塔时，还需要考虑传热和传质方面的问题。
特
别是在塔内的塔板上，需要考虑适当的传热和传质设备，以确保有效的分离。
最后，需要进行塔的热力学计算和模拟，以评估设计的可行性和最佳
性能。
这可以通过使用软件模拟工具，如Aspen Plus、CHEMCAD等来完成。
综上所述，乙醇及水的精馏塔设计需要考虑塔的类型、高度、回流比、进料浓度等因素。
通过综合考虑这些关键参数，可以设计出经济、高效的
乙醇和水精馏塔，满足工业生产的需求。
乙醇和水的精馏塔设计
乙醇和水的精馏塔设计精馏是一种分离液体混合物中组分的常用方法，可通过蒸馏分离甲醇和水的混合物。
对于乙醇和水的精馏塔设计，需要考虑一系列参数和流程，包括进料组成、操作压力、图形塔塔板、冷凝器设计、降低能量消耗等。
以下是一个基本的乙醇和水的精馏塔设计方案。
1.塔板设计在乙醇和水的精馏塔设计中，决定了塔板数的重要参数是所需的乙醇纯度。
一般来说，纯度要求越高，所需的塔板数就越多。
可使用的常用塔板设计方法有McCabe-Thiele方法和Ponchon-Savarit方法。
2.冷凝器设计冷凝器用于冷凝乙醇蒸汽，使其凝结成液体后下降到下部分的收集器中。
冷凝器设计需要考虑的重要参数包括进料温度、出料温度、乙醇和水的蒸汽压力和流量等。
一般来说，选择多管冷凝器比单管冷凝器更适合于高效的冷凝过程。
3.降低能量消耗乙醇和水的精馏过程中，能量消耗是一个重要的考虑因素。
为了降低能量消耗，可以引入热回收系统，如热交换器，将高温的废气中的热能回收使用。
此外，也可以考虑采用较低的操作压力，通过降低汽化温度来减少所需的加热能量。
4.控制塔板温度在乙醇和水的精馏塔设计中，控制各个塔板的温度非常重要，以确保塔板能够正常工作。
一种常见的温度控制方法是在塔板上设置温度传感器，并通过自动化控制系统调节冷凝器的冷却剂流量来控制塔板温度。
5.回流比的选择回流比是决定乙醇和水精馏塔效率的重要因素。
回流比的选择应根据塔板的数量、损失和乙醇纯度等因素来合理决定。
一般来说，较高的回流比可以提高纯度，但同时也会增加能源消耗。
6.热平衡以上是一个基本的乙醇和水的精馏塔设计方案。
根据实际情况和具体需求，还需要根据实际的进料组成、产量、纯度和环境要求等因素进行调整。
乙醇--水体系精馏塔设计
化工原理课程设计设计题目：乙醇精馏塔姓名：王红梅班级：化学与化工学院07级2班学号：070702004指导教师：任根宽张燕前言精馏塔是进行精馏的一种塔式汽液接触装置，又称为蒸馏塔。
有板式塔与填料塔两种主要类型。
根据操作方式又可分为连续精馏塔与间歇精馏塔。
蒸气由塔底进入，与下降液进行逆流接触，两相接触中，下降液中的易挥发(低沸点)组分不断地向蒸气中转移，蒸气中的难挥发(高沸点)组分不断地向下降液中转移，蒸气愈接近塔顶，其易挥发组分浓度愈高，而下降液愈接近塔底，其难挥发组分则愈富集，达到组分分离的目的。
由塔顶上升的蒸气进入冷凝器，冷凝的液体的一部分作为回流液返回塔顶进入精馏塔中，其余的部分则作为馏出液取出。
塔底流出的液体，其中的一部分送入再沸器，热蒸发后，蒸气返回塔中，另一部分液体作为釜残液取出。
精馏塔的工作原理是根据各混合气体的汽化点（或沸点）的不同，控制塔各节的不同温度，达到分离提纯的目的。
化工生产常需进行液体混合物的分离以达到提纯或回收有用组分的目的，精馏操作在化工、石油化工、轻工等工业生产中中占有重要的地位。
为此，掌握气液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是非常重要的。
要想把低纯度的乙醇水溶液提升到高纯度，要用连续精馏的方法，因为乙醇和水的挥发度相差不大。
精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。
化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。
为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。
可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。
本次设计的筛板塔是化工生产中主要的气液传质设备。
此设计针对二元物系的精馏问题进行分析、选取、计算、核算、绘图等，是较完整的精馏设计过程。
乙醇_水精馏塔设计说明
乙醇_水精馏塔设计说明
1.设备选型
2.工艺流程
(1)加热阶段：将乙醇_水混合物加热到沸点，使其部分汽化，进入下一个阶段。
(2)蒸馏阶段：乙醇和水在塔内进行汽液两相的分离，高纯度的乙醇向上升腾，低纯度的水向下流动。
(3)冷凝阶段：将高纯度的乙醇气体冷凝成液体，便于收集和储存。
(4)分离阶段：将冷凝后的液体进一步分离，得到纯度较高的乙醇和水。
3.操作参数
(1)温度控制：加热阶段需要将混合物加热到适当的沸点，通常控制在80-100摄氏度。
而在蒸馏阶段，控制塔顶和塔底的温度差异，有助于提高分离效果。
(2)压力控制：塔的进料和出料口通常需要控制一定的压力，以保证流量的稳定。
(3)流量控制：塔内液体的流速对塔的操作效果有较大影响，需保持适当的流速，通常通过调节塔顶和塔底的流量或液位来实现。
4.塔的结构及内件设计
乙醇_水精馏塔的结构包括塔壳、进料装置、分离器、冷凝器、再沸器、集液器等。
其中，塔内需要配置一些内件，如填料和板式塔板等，以
提高传质和传热效果。
填料可采用金属或塑料材料，板式塔板可选用槽式、波纹式等不同形式。
通过合理配置和设计这些内件，提高乙醇_水分离效果。
综上，乙醇_水精馏塔的设计需要综合考虑设备选型、工艺流程、操
作参数以及塔的内部结构等因素。
通过合理的设计和选择，可以实现高效
分离乙醇和水的目的。
乙醇水溶液提纯精馏塔设计
编号：（ ）字 号本科生毕业设计（论文）题目：姓名： 学号：班级：二〇一二年六月乙醇水溶液 提纯精馏（120kt/a ）设计 张飞飞 06082927 过程装备与控制工程2008-2班中国矿业大学毕业设计任务书学院化工学院专业年级过控08- 2班学生姓名张飞飞院长签字：指导教师签字：指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩摘要乙醇-水是工业上最常见的溶剂，也是非常重要的化工原料之一，是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。
因其良好的理化性能，广泛地应用于国民经济的许多部门,近些年来，由于燃料价格的上涨，乙醇燃料越来越有取代传统燃料的趋势。
但是由于乙醇-水体系有共沸现象，普通的精馏难于得到高纯度的乙醇。
因此，研究和改进乙醇-水体系的精馏设备是非常必要的。
本设计基于精馏的原理，查阅乙醇-水体系的相关物性参数，对精馏装置进行设计.而这一设计过程中的主要内容有:物料衡算，热量衡算，塔体工艺设计，塔板工艺设计，塔附属设备设计以及部分机械设计。
关键词：乙醇-水；精馏塔设计；附属设备设计；机械设计ABSTRACTEthanol-water is one of the most common industrial solvents and important chemical raw materials,which is colorless,non-toxic, non-pollution,non-carcinogenic,and little corrosive. Due to its good physical and chemical properties ,Ethanol-water is widely used in many national economic sectors. In recent years, because of the rising prices of fuels, ethanol fuel issaid to replace traditional fuels in future. but due to the ethanol - water system azeotropicphenomenon, it is difficult to produce high purity ethanol through common distillation .Therefore, It is essential to research and improve the distillation equipment of ethanol- water system.This article is based on the principle of Distillation, Access to some related physical parameters of ethanol - water system, This process of designing the main content Material balance, energy balance, the tower of design, ancillary equipment design as well as some mechanical design.Key words: ethanol-water ；distillation tower design; Ancillary equipment design；mechanical design总目录第一部分：设计说明书第二部分：专题论文第三部分：专英翻译第四部分：致谢第一部分：设计说明书目录1.绪论 (1)1.1.设计背景 (1)1.2.设计意义 (1)1.3.设计步骤 (1)2.精馏塔设计计算 (2)2.1.精馏流程的确定 (2)2.2.塔的物料衡算 (2)2.2.1.查阅文献，整理有关物性数据 (2)2.2.2.料液及塔顶、塔底产品的摩尔分数 (3)2.2.3. 平均摩尔质量 (3)2.2.4. 物料衡算 (3)2.3. 塔板数的确定 (3)2.3.1. 乙醇—水物系的气液平衡数据 (4)2.3.2. 求最小回流比及操作回流比 (4)2.3.3. 求精馏塔的气液相负荷 (4)2.3.4. 求操作线方程 (4)2.3.5. 图解法求理论塔板层数 (4)2.3.6. 求实际塔板数 (5)2.4 塔的工艺条件及物性数据计算 (6)2.4.1. 操作压力 (6)2.4.2. 平均摩尔质量 (7)2.4.3. 平均密度 (7)2.4.3.1 气相密度 (7)2.4.3.2 液相平均密度 (7)2.4.4. 液体表面张力 (8)2.5 精馏塔的塔体工艺尺寸计算 (9)2.5.1. 塔径的计算 (9)2.5.2. 精馏塔有效高度的计算 (9)2.6 塔板主要工艺尺寸的计算 (9)2.6.1. 堰长 (9)2.6.2. 溢流堰高度 (10)2.6.3. 弓形降液管宽度和截面积 (10)2.6.4. 降液管底隙高度 (11)2.7 塔板布置 (11)2.7.1. 塔板的分块 (12)2.7.2. 边缘区宽度确定 (12)2.7.3. 开孔区面积计算 (13)2.8 塔版流体力学验算 (13)2.8.1. 气相通过浮阀塔板的压强降 (13)2.8.2. 液沫夹带 (14)2.8.4. 液泛 (14)2.9 塔板负荷性能图 (14)2.9.1. 漏液线 (15)2.9.2. 液沫夹带线 (15)2.9.3. 液相负荷下限线 (16)2.9.4. 液相负荷上限线 (16)2.9.5. 液泛线 (16)2.9.6. 漏液线 (16)3. 塔盘的结构设计 (19)3.1 塔板结构 (19)3.1.1. 矩形板 (19)3.1.2. 通道板 (22)3.1.3. 弧形板 (22)3.2 受液盘 (23)3.2.1. 凹形受液盘 (23)3.2.2. 液封盘 (24)3.3 降液板 (24)3.4 支持板和支持圈 (25)3.5 紧固件结构 (25)3.6 塔盘机械计算 (26)3.6.1. 塔盘的载荷 (26)3.6.2. 塔盘板的允许挠度 (27)3.6.3. 矩形板稳定性校核 (27)3.6.1. 塔盘重量估算 (27)3.6.2. 不同载荷下的稳定性校核 (27)3.7 本章小结 (30)4 辅助装置及附件设计 (30)4.1 接管设计 (30)4.1.1. 进料管 (31)4.1.2. 回流管 (31)4.1.3. 塔釜出料管 (31)4.1.4. 塔顶蒸气出料管 (33)4.1.5. 塔釜进气管 (33)4.1.6. 法兰 (33)4.2 塔顶回流冷凝器 (34)4.2.1. 整体式 (34)4.2.2. 强制循环式 (34)4.3 塔底再沸器 (34)4.4 除沫器设计 (35)4.4.1. 设计气速的选取 (35)4.4.2. 除沫器直径计算 (36)4.5 吊柱 (36)4.5.2 吊柱的结构 (36)4.6 人孔 (37)4.7 裙座 (38)4.7.1 裙座选材 (38)4.7.2 裙座的结构 (38)4.7.2.1 座体 (38)4.7.2.2 座体厚度 (38)4.7.2.3 裙座与塔体的连接 (38)4.7.2.4 裙座缺口 (40)4.7.2.5 检查孔 (40)4.7.2.6 排气管 (40)4.7.2.7 引出管通道 (40)4.7.2.8 防火层与保温层 (40)4.8操作平台和扶梯 (40)4.9本章小结 (40)5塔的强度设计和稳定性校核 (41)5.1设计条件 (41)5.1.1 塔总体高度 (41)5.1.11 塔顶空间高度 (41)5.1.12塔底部空间高度 (41)5.1.13开有人孔的板间距 (41)5.1.14 裙座高度 (41)5.1.1. 塔进料板高度 (41)5.1.1. 塔总体高度 (41)5.1.2 按计算压力计算塔体和封头的厚度 (41)5.111 塔体厚度计算 (41)5.112 封头厚度计算 (41)5.2 已知条件 (42)5.3 塔设备质量载荷计算 (42)5.4 自振周期计算 (44)5.5 地震载荷与地震弯矩计算 (44)5.6 风载荷与风弯矩计算 (46)5.7 偏心弯矩及最大弯矩 (49)5.8 圆筒轴向应力校核和圆筒稳定校核 (49)5.9 塔设备压力实验时的应力校核 (50)5.10 裙座轴向应力校核 (51)5.11 基础环设计 (53)5.12 地脚螺栓计算 (54)5.13 校核结果 (54)5.15 塔设备质量载荷计算 (54)5.14 本章小结 (55)6塔设备的制造、安装及运输 (55)6.1.1 制造上的要求 (55)6.1.1.1 材料检验 (55)6.1.1.2 冷热成形 (55)6.1.2 制造与组装 (55)6.1.3 焊接及其特点 (56)6.1.4 热处理 (56)6.2 大型塔设备的安装 (57)6.2.1 安装上的考虑 (57)6.2.2 塔盘的安装 (57)6.3 塔设备的运输 (57)6.3.1 运输上的考虑 (57)6.3.2 铁路运输 (58)7 总结 (58)参考文献 (61)附录1：专题论文 (62)附录2：翻译部分 (69)英文原文 (70)中文译文 (75)致谢 (83)1 绪论1.1设计背景精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工、炼油、石油化工等工业中得到广泛应用。
乙醇-水精馏塔设计

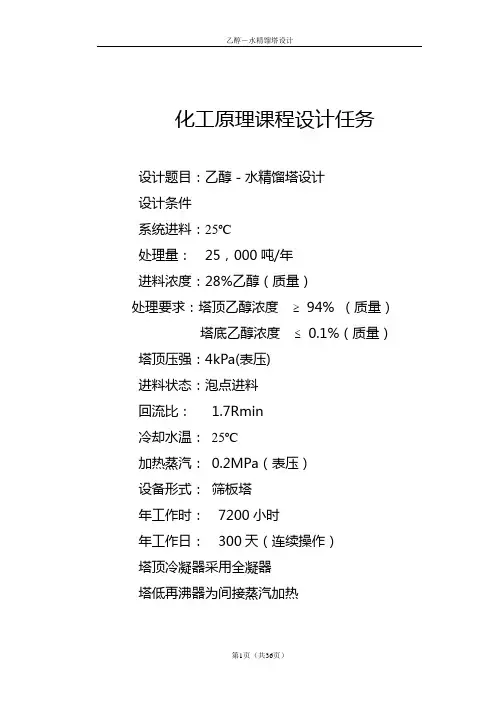

化工原理课程设计任务设计题目：乙醇－水精馏塔设计设计条件系统进料：25ºC处理量： 25，000吨/年进料浓度：28%乙醇（质量）处理要求：塔顶乙醇浓度≥ 94% （质量）塔底乙醇浓度≤ 0.1%（质量）塔顶压强：4kPa(表压)进料状态：泡点进料回流比： 1.7Rmin冷却水温：25ºC加热蒸汽： 0.2MPa（表压）设备形式：筛板塔年工作时： 7200小时年工作日： 300天（连续操作）塔顶冷凝器采用全凝器塔低再沸器为间接蒸汽加热目录一、前言----------------------------------------------------3二、设计方案简介-------------------------------------------3三、工艺流程图及说明--------------------------------------4四、工艺计算及精馏塔设计--------------------------------41、工艺条件------------------------------------------------42、气液平衡数据及相图--------------------------------------53、全塔物料衡算.--------------------------------------------64、工艺条件下物性计算---------------------------------------75、塔板数的确定--------------------------------------------146、精馏塔内气液负荷计算------------------------------------167、塔和塔板主要工艺尺寸计算--------------------------------178、塔内工艺条件数据一览表----------------------------------25五、精馏塔附属设备的设计选型1、换热器的选型计算 ---------------------------------------252、接管的选型计算------------------------------------------273、储槽的选型计算------------------------------------------294、泵的选型计算------------------------------------------305、温度计的选型------------------------------------------316、压力计的选型------------------------------------------317、液位计的选型------------------------------------------318、流量计的选型------------------------------------------329、辅助设备一览表- -----------------------------------------33六、选用符号说明---------------------------------------34七、参考文献------------------------------------------35八、结束语------------------------------------------36一、前言乙醇（C2H5OH），俗名酒精，是基本的工业原料之一，与酸碱并重，它作为再生能源犹为受人们的重视。
乙醇—水溶液精馏塔设计
第一章绪论 (2)一、目的： (2)二、已知参数： (3)三、设计内容： (3)第二章课程设计报告内容 (3)一、精馏流程的确定 (3)二、塔的物料衡算 (4)三、塔板数的确定 (4)四、塔的工艺条件及物性数据计算 (6)五、精馏段气液负荷计算 (10)六、塔和塔板主要工艺尺寸计算 (10)七、筛板的流体力学验算 (16)八、塔板负荷性能图 (18)九、筛板塔的工艺设计计算结果总表 (22)十、精馏塔的附属设备及接管尺寸 (23)第三章总结 (23).乙醇——水连续精馏塔的设计第一章绪论一、目的：通过课程设计进一步巩固课本所学的内容，培养学生运用所学理论知识进行化工单元过程设计的初步能力，使所学的知识系统化，通过本次设计，应了解设计的内容，方法及步骤，使学生具有调节技术资料，自行确定设计方案，进行设计计算，并绘制设备条件图、编写设计说明书。
在常压连续精馏塔中精馏分离含乙醇25%的乙醇—水混合液，分离后塔顶馏出液中含乙醇量不小于94%，塔底釜液中含乙醇不高于0.1%（均为质量分数）。
二、已知参数：（1）设计任务●进料乙醇 X = 25 %（质量分数，下同）●生产能力 Q = 80t/d●塔顶产品组成 > 94 %●塔底产品组成 < 0.1 %（2）操作条件●操作压强：常压●精馏塔塔顶压强：Z = 4 KPa●进料热状态：泡点进料●回流比：自定待测●冷却水： 20 ℃●加热蒸汽：低压蒸汽，0.2 MPa●单板压强：≤ 0.7●全塔效率：E T = 52 %●建厂地址：南京地区●塔顶为全凝器，中间泡点进料，筛板式连续精馏三、设计内容：（1）设计方案的确定及流程说明（2）塔的工艺计算（3） 塔和塔板主要工艺尺寸的计算（a 、塔高、塔径及塔板结构尺寸的确定；b 、塔板的流体力学验算；c 、塔板的负荷性能图） （4） 设计结果概要或设计一览表 （5） 精馏塔工艺条件图（6） 对本设计的评论或有关问题的分析讨论第二章 课程设计报告内容一、精馏流程的确定乙醇、水混合料液经原料预热器加热至泡点后，送入精馏塔。
化工原理 课程设计 精馏塔
化工原理课程设计精馏塔
化工原理课程设计：精馏塔
一、设计题目
设计一个年产10万吨的乙醇-水溶液精馏塔。
该精馏塔将采用连续多级蒸馏的方式，将乙醇与水进行分离。
乙醇的浓度要求为95%（质量分数），水含量要求低于5%。
二、设计要求
1. 设计参数：
操作压力：常压
进料流量：10万吨/年
进料组成：乙醇40%，水60%（质量分数）
产品要求：乙醇95%，水5%
2. 设计内容：
完成精馏塔的整体设计，包括塔高、塔径、填料类型、进料位置、塔板数、回流比等参数的计算和选择。
同时，还需完成塔内件（如进料口、液体分布器、再沸器等）的设计。
3. 绘图要求：
需要绘制精馏塔的工艺流程图和结构示意图，并标注主要设备参数。
4. 报告要求：
完成设计报告，包括设计计算过程、结果分析、经济性分析等内容。
三、设计步骤
1. 确定设计方案：根据题目要求，选择合适的精馏塔类型（如筛板塔、浮阀塔等），并确定进料位置、塔板数和回流比等参数。
2. 计算塔高和塔径：根据精馏原理和物料性质，计算所需塔高和塔径，以满足分离要求。
3. 选择填料类型：根据物料的特性和分离要求，选择合适的填料类型，以提高传质效率。
4. 设计塔内件：根据塔板数和填料类型，设计合适的进料口、液体分布器、再沸器等塔内件。
5. 进行工艺计算：根据进料组成、产品要求和操作条件，计算每块塔板的温度和组成，以及回流比等参数。
6. 进行经济性分析：根据设计方案和工艺计算结果，分析项目的投资成本和运行成本，评估项目的经济可行性。
乙醇水溶液连续精馏塔的设计
目录绪论----------------------------------------------------------------------------------------------1第一章精馏原理及化工上的应用------------------------------------ 2第二章设计方案的确定及流程说明---------------------------------- -42.1塔型选择------------------------------------------------------------------------------42.2操作流程-----------------------------------------------------------------------------5第三章塔的工艺计算 (6)3.1整理有关数据 (6)3.2理论塔板数的确定 (6)3.3全塔物料衡算 (6)3.4进料板组成 (7)3.5全塔总效率的估算和实际塔板的求取第四章塔的工艺条件及物性计算 (10)4.1平均温度 (10)4.2操作压强 (11)4.3平均摩尔质量 (11)4.4平均密度 (12)4.5平均粘度的计算 (14)4.6相对挥发度的计算 (15)4.7表面张力的计算 (15)4.8气液相质量流量和体积流量的计算 (16)4.9塔径的计算 (18)第五章塔板主要工艺尺寸的计算 (19)5.1 溢流装置 (19)5.2 浮阀数及排列方式 (21)第六章塔板的流体力学验算 (23)6.1 塔板压降 (23)6.2 降液管液泛校核 (26)6.3 液体在降液管内停留时间 (26)6.4 雾沫夹带量校核 (27)6.5 严重漏液校核 (26)第七章塔板负荷性能图 (29)7.1漏液线 (29)7.2液沫夹带线 (28)7.3液相负荷下限线 (29)7.4液相负荷上限线 (30)7.5液泛线 (31)参考文献 (36)摘要：本设计是以乙醇――水物系为设计物系，以浮阀塔为精馏设备分离乙醇和水。
乙醇—水溶液精馏塔设计
乙醇-水溶液连续精馏塔设计目录1.设计任务书 (3)2.英文摘要前言 (4)3.前言 (4)4.精馏塔优化设计 (5)5.精馏塔优化设计计算 (5)6.设计计算结果总表 (22)7.参考文献 (23)8.课程设计心得 (23)精馏塔设计任务书一、设计题目乙醇—水溶液连续精馏塔设计二、设计条件1．处理量： 15000 （吨/年）2．料液浓度： 35 （wt%）3．产品浓度： 93 （wt%）4．易挥发组分回收率： 99%5．每年实际生产时间：7200小时/年6. 操作条件：①间接蒸汽加热；②塔顶压强：1.03 atm（绝对压强）③进料热状况：泡点进料；三、设计任务a) 流程的确定与说明；b) 塔板和塔径计算；c) 塔盘结构设计i. 浮阀塔盘工艺尺寸及布置简图；ii. 流体力学验算；iii. 塔板负荷性能图。
d) 其它i. 加热蒸汽消耗量；ii. 冷凝器的传热面积及冷却水的消耗量e) 有关附属设备的设计和选型，绘制精馏塔系统工艺流程图和精馏塔装配图，编写设计说明书。
乙醇——水溶液连续精馏塔优化设计前言乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。
在很多方面，要求乙醇有不同的纯度，有时要求纯度很高，甚至是无水乙醇，这是很有困难的，因为乙醇极具挥发性，也极具溶解性，所以，想要得到高纯度的乙醇很困难。
要想把低纯度的乙醇水溶液提升到高纯度，要用连续精馏的方法，因为乙醇和水的挥发度相差不大。
精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。
化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。
为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。
可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。
浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。
乙醇—水精馏塔的工艺设计
目录（一）设计方案简介.................................................................................................................. - 1 - （二）工艺计算及主体设备设计计算...................................................................................... - 1 - 1．精馏流程的确定............................................................................................................ - 1 - 2．塔的物料恒算................................................................................................................ - 1 -2.1料液及塔顶、塔底产品的摩尔分数....................................................................... - 1 -2.2 料液及塔顶、塔底产品的平均摩尔质量.............................................................. - 2 -2.3 物料恒算.................................................................................................................. - 2 -3．塔板数的确定................................................................................................................ - 2 -3.1理论塔板数的求取................................................................................................... - 2 -3.1.1绘制相平衡图................................................................................................... - 2 -3.1.2 求最小回流比、操作回流比.......................................................................... - 3 -3.1.3 求理论塔板数.................................................................................................. - 3 -3.2全塔效率................................................................................................................... - 5 -3.3实际塔板数............................................................................................................... - 5 -4．塔的工艺条件及物性数据计算[2]................................................................................. - 5 -4.1操作压力................................................................................................................... - 5 -4.2温度[1] ....................................................................................................................... - 5 -4.3平均摩尔质量........................................................................................................... - 6 -4.4平均密度................................................................................................................... - 6 -4.5液体表面张力........................................................................................................... - 7 -4.6液体黏度................................................................................................................... - 7 -5．精馏段气液负荷计算[2]................................................................................................. - 7 - 6．塔和塔板主要工艺尺寸计算[3]，[4] ............................................................................... - 8 -6.1塔径........................................................................................................................... - 8 -6.2溢流装置................................................................................................................... - 8 -6.3塔板布置................................................................................................................... - 9 -6.4筛孔数与开孔率..................................................................................................... - 10 -6.5塔的有效高度(精馏段)......................................................................................... - 10 -6.6塔高计算................................................................................................................. - 10 -7.筛板的流体力学验算[5]................................................................................................. - 10 -7.1塔板压降................................................................................................................. - 10 -7.2液面落差................................................................................................................. - 11 -7.3.液沫夹带................................................................................................................ - 11 -7.4漏液......................................................................................................................... - 11 -7.5液泛......................................................................................................................... - 11 -8.塔板负荷性能图[6]......................................................................................................... - 12 -8.1漏液线..................................................................................................................... - 12 -8.2液沫夹带线............................................................................................................. - 12 -8.3液相负荷下限线..................................................................................................... - 13 -8.4液相负荷上限线..................................................................................................... - 13 -8.5液泛线..................................................................................................................... - 14 -9.附图................................................................................................................................ - 16 -10.本设计的评价或有关问题的分析讨论...................................................................... - 18 - 附：参考文献符号说明.......................................................................................................... - 18 -（一）设计方案简介塔设备是炼油、化工、石油化工、生物化工和制药等生产中广泛应用的气液传质设备。
《化工原理》乙醇-水混合液精馏塔设计
《化工原理》乙醇-水混合液精馏塔设计一、设计任务：完成精馏塔工艺优化设计、精馏塔结构优化设计以及有关附属设备的设计和选用，绘制精馏塔的工艺条件图及塔板性能负荷图，并编制工艺设计说明书。
二、操作条件：年产量：7500t。
料液初温：30℃料液浓度：43%（含乙醇摩尔分数）塔顶产品浓度：97%（含乙醇摩尔分数）乙醇回收率：99.8%（以摩尔分数计）年工作日：330天（24小时运行）精馏塔塔顶压力：4kPa（表压）冷却水温度：30℃饱和蒸汽压力：2.5kgf/cm2（表压）单板压降：不大于0.7kPa全塔效率：52%回流比是最小回流比的1.8倍进料状况：泡点进料三、设计内容：（1）设计方案简介：对确定的工艺流程及精馏塔型式进行简要论述。
（2）工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。
（3）主要设备的工艺尺寸计算板间距，塔径，塔高，溢流装置，塔盘布置等。
（4）主要附属设备设计计算及选型塔顶全凝器设计计算：热负荷，载热体用量。
（5）用坐标纸绘制乙醇-水溶液的y-x图一张，并用图解法求理论塔板数（贴在说明书中对应的地方）。
（6）绘制精馏塔设计条件图。
附：汽液平衡数据表1一、总体设计计算1.1 汽液平衡数据（760mm Hg）1.2塔的物料衡算=43/46.07/(43/46.07+57/18.01)=0.2277XF=97/46.07/(97/46.07+31/18.01)=0.9267XDM=0.2277⨯46.07+（1-0.2277）⨯18.02=24.399kg/kmol F同理可得M=44.013 D，=7.5*106/7920=946.97DD=946.97/44.013=21.516η=0.998=DXD /FXF=21.516*0.9267/0.2277FF=87.742 由 F=D+WFXF =DXD+WXW得：Xw=0.03998W=66.226 Kmol/h1.3塔板计算tF=（0.2277-0.1661/0.2337-0.1661）*(82.7-84.1)+84.1=82.82°CtF=82.82℃乙醇不同温度的饱和蒸气压乙醇的饱和蒸气压o={[(82.82-80)/(90-80)]*(158.27-108.32)}+108.32=122.41 PA水不同温度的饱和蒸气压由图数据通过内插法得P B O =53.0525 α =122.41/53.0525=2.31 泡点进料q=1R min =1/α-1[X D /X F -α(1-X D )/1-X F ]=2.94 R=1.8R min =5.292精馏段操作线方程1111n n D R y x x R R +=+++=0.841x+0.1473提馏段操作线方程W m m x WqF L W x W qF L qF L y -+--++=+''1=1.503x-0.000849实际塔板数N pE T =0.52精馏段Np1=11/0.52=21块提馏段Np2=3/0.52=6块总板数21+6=27块二、塔的工艺条件及物性数据计算2.1精馏段的数据1.平均压力Pm单板降压不大于0.7Kpa所以等于0.7Kpa塔顶：PD=4+101.3=105.3Kpa加料板：PF=105.3+0.7*21=120Kpa平均压力：Pm=(105.3+120)/2=112.65Kpa2.平均温度tD={[(0.9267-0.08943)/(1-0.8943)]*(80.02-78.15)}+78.15=78.72℃tF=82.82℃精馏段tm=(82.82+78.72)/2=80.77℃3.平均分子量塔顶：M VDM = XD×M轻组分+（1－XD）×M重组分=46.07*0.9267+（1-0.9267）*18.01=44.01kg/kmolM LDM = x1×M轻组分+（1－x1）×M重组分=46.07*0.743+(1-0.743)*18.01=38.86kg/kmol进料板的平均分子量:进料板对应的组成Xn 和ynM VFM = yn×M轻组分+（1－yn）×M重组分=46.01*0.512+(1-0.512)*18.01=32.38kg/kmolM LFM = Xn×M轻组分+（1－Xn）×M重组分=46.07*0.2277+(1-0.2277)*18.01=24.4kg/kmol 精馏段：MVm=(44.01+32.38)/2=38.2kg/kmolMLm=(38.36+24.4)/2=31.63kg/kmol4.平均密度塔顶：aA =0.97 aB=0.03查物性数据：易挥发组分密度ρ1＝ 763.42 Kg/m3难挥发组分密度ρ2＝ 972.58 Kg/ m3塔顶液相密度：ρLD ＝1/[a1/ρ1+(1-a1) /ρ2]= 741.84Kg/ m3进料板：aA =0.43 aB=0.53查物性数据：易挥发组分密度ρ1＝ 733.59 Kg/m3难挥发组分密度ρ2＝ 969.97 Kg/ m3进料液相密度：ρLF ＝1/[a2/ρ1+(1-a2) /ρ2]= 851.93Kg/ m3精馏段的平均液相密度：ρLM ＝(ρLD+ρLF)/2=796.88Kg/ m3精馏段平均汽相密度：TM =（TF+TD）/2=80.77℃ρVM ＝PM V /RT M =1.463Kg/ m 35. 液体的平均表面张力 （1）塔顶t D =78.72℃ бO =17.26 бW =62.8V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X D =0.9267 X W =1-0.9267=0.0733 φo =X o V O /(X W V w +X o V O )=0.977 φW =1-0.977=0.023 B=lg(φW q /φo )=-3.266Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.0007 A=B+Q=-3.266-0.0007=-3.2667lg(φs W q /φso )=-3.2667和φs W +φso =1解得 φs W =0.021 φso =0.979бm 1/4=φs W бW 1/4+φso бO 1/4=2.05 бDm =17.81N/m2. 进料板t F =82.82℃ бO =16.88 бW =62.04V O =46.07/733=0.06285m 3/kmol V w =18.01/969.3=0.01858m 3/kmol X o =X F =0.2277 X W =1-0.2277=0.7723 φo =X o V O /(X W V w +X o V O )=0.499φW =1-0.499=0.501 B=lg(φW q /φo )=-0.298Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.00748A=B+Q=-0.298-0.00748=-0.3055lg(φs W q /φso )=-0.3055和φs W +φso =1解得 φs W =0.498 φso =0.502бm 1/4=φs W бW 1/4+φso бO 1/4=2.415 бFm =34.01N/m(3) 精馏段бm =（17.81+34.01）/2=25.91N/m 6. 液体的平均黏度,L D μ=0.44⨯0.9267+(1-0.9267)⨯0.357=0.434.a mP s,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s,L M μ精=0.435*0.3904+0.357*（1-0.3904）=0.387.a mP s 7. 精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V =,,3600V V m V M ρ精精=135.38*38.2/(3600*1.463)=0.91m 3/sV h =3600*0.91=3262.96m 3/hL=RD=50292⨯21.516=113.86/kmol h,3600L s L m LM L ρ=精精=113.86*31.63/(3600*796.88)=0.001255L h =3600*0.001255=4.52m 3/h2.2 提馏段的数据1.平均温度t W ={[(0.03998-0.019)/(1-0.019)]*(89-95.5)}+95.5=92.93℃ t F =82.82℃提馏段t m =(82.82+92.93)/2=87.88℃2.平均分子量 塔底：M VWM = X W ×M 轻组分+（1－X W ）×M 重组分=46.07*0.414+（1-0.414）*18.01=29.63kg/kmol M LWM = x 1×M 轻组分+（1－x 1）×M 重组分=46.07*0.03998+(1-0.03998)*18.01=19.13kg/kmol 提馏段：M Vm =(29.63+32.38)/2=31kg/kmol M Lm =(19.13+24.4)/2=21.77kg/kmol 3.平均密度塔底：a A =0.64 a B =0.36查物性数据： 易挥发组分密度ρ1＝ 725.87 Kg/m 3 难挥发组分密度ρ2＝ 963.23 Kg/ m 3塔底液相密度：ρLD ＝1/[a 1/ρ1+(1-a 1) /ρ2]= 963.15Kg/ m 3 提馏段的平均液相密度：ρLM ＝(ρLW +ρLF )/2=907.54Kg/ m 3 提馏段平均汽相密度：T M =（T F +T D ）/2=87.88℃ ρVM ＝PM V /RT M =1.16Kg/ m34.液体的平均表面张力 （1）塔底t W =92.93℃ бO =13.27 бW =60.16V O =46.07/737=0.06251m 3/kmol V w =18.01/973=0.01851m 3/kmol X o =X W =0.03998 X W =1-0.03998=0.96 φo =X o V O /(X W V w +X o V O )=0.123φW =1-0.123=0.877B=lg(φW q /φo )=0.796Q=0.041(q/T)(бO V O 2/3/q-бW V w 2/3)=-0.000163 A=B+Q=0.796-0.000163=0.794lg(φs W q /φso )=0.794和φs W +φso =1解得 φs W =0.634 φso =0.366бm 1/4=φs W бW 1/4+φso бO 1/4=2.46 бWm =36.62N/m提馏段бm =（36.62+34.01）/2=35.32N/m 5.液体的平均黏度μlw =0.03998⨯0.324+(1-0.03998)⨯0.324=0.393.a mP s ,L F μ=0.12⨯0.33+(1-0.12)⨯0.30=0.3904.a mP s μL,M 提=0.393*0.084+0.393*（1-0.084）=0.33.a mP s 6.精馏段的汽液负荷计算V=（R+1）D=(5.292+1)⨯21.516=135.38/kmol hS V ==135.38*31/(3600*1.16)=1m 3/sV h =3600*1=3600m 3/hL=RD=50292⨯21.516=113.86/kmol hL s =113.86*21.77/(3600*907.54)=0.00154L h =3600*0.00154=5.508m 3/h三、塔和塔板主要工艺尺寸计算 3.1 塔径首先考虑精馏段：参考有关资料，初选板音距T H =0.5m 取板上液层高度L h =0.06m 故 T H -L h=0.5-0.06=0.44ms s L V ⎛ ⎝查图可得 20C =0.097校核至物系表面张力为9.0mN/m 时的C ，即C=20C 0.220σ⎛⎫⎪⎝⎭=0.0102max u =CL VVρρρ-可取安全系数0.7，则 u=0.7max u =0.7⨯2.378=1.665m/s故4sV uπ按标准，塔径圆整为1.2m ，则空塔气速为0.805m/s3.2 精馏塔有效高度的计算精馏段有效高度为1Z N =-T 精精（）H =(21-1)⨯0.5=10m提馏段有效高度为1Z N =-T 提提（）H =(6-1)⨯0.5=2.5mZ 总=10+2.5=12.5m3.3 溢流装置采用单溢流、弓形降液管⑴ 堰长 w l 取堰长 w l =0.6Dw l =0.6⨯1.2=0.72m⑵ 出口堰高w h =L ow h h -选用平直堰，堰上液层高度ow h 由下式计算ow h =2/32.841000h w L E L ⎛⎫ ⎪⎝⎭近似取E=1.03,则ow h =0.00995故 w h =0.06-0.00995=0.05m ⑶ 降液管的宽度d W 与降液管的面积f A 由L D /D T =0.6《化工设计手册》 得dW D =0.1,f TA A =0.053 故 d W =0.12 f A =0.0722()24D π=0.062m留时间 f T sA H L τ==23.9s (>5s 符合要求)提馏段t=A d H T /Ls=33.11=>5s⑷ 降液管底隙高度 h ο u o ,=0.08h ο=L s /w l u o ,=0.022m3.4 塔板布置(1)取边缘区宽度c W =0.06,安定区宽度s W =0.075(2)计算开孔面积212sin 180a x A R R π-⎡⎤=⎢⎥⎣⎦=0.7992m 其中 x=2D-(d s W W +)=0.405m R=2D-c W =0.54m 3.5 筛板数n取筛孔的孔径0d 为39mm,正三角形排列,一般碳钢的板厚δ为3mm,孔中心距t=75.0mm 浮阀数目 取阀动能因数11F =，则由式o υ=o υ=计算塔板上的筛孔数n,即 n=4V s /πd o 2u o =83.75=84提馏段的筛口气速和筛孔数用上述公式计算， 提馏段 u 0=10.21m/s, n=82个取边缘区宽度c W =0.06,安定区宽度s W =0.075,板厚δ为3mm, 做等腰三角形叉排h=Aa/0.075n=0.127m=120mm 阀孔气速μo =4V s /πnd o 2=9.12m/s F 0=10.97四、筛板的流体力学性能 1. 塔板压降校核 h f =h c +h e(1)气体通过干板的降压h c临界孔速 u 0c =（73/ρv ）1/1.825=8.52m/s<u 0 所以h c =5.34（ρv /ρL )(u 02/2g)=0.0411m (2)气体通过班上液层的压降h e h e =β(h w +h ow )=0.05*0.06=0.03 （3）h б克服表面张力的压降 h б=0.00034m（4）气体通过筛板压降h f 和∆p f h f =h c +h e +h б=0.07144m∆p f =ρl *g*h f =558.5kpa<0.7kpa 2. 雾沫夹带量校核泛点率1100%F bF =板上液体流经长度 Z L =D T -2W D =0.96m F=40.72%<80%不会发生过量的雾沫夹带 3. 漏液校核=4.134m/s k=u 0/u'0=2.19=>2提馏段用同样的方法得，k=u 0/u'0==>2 4. 降低管液泛校核为防止降液管液泛的发生，应使降液管中清液层高度()d T w H H h ≤Φ+d P L d H h h h =++ 即h d =0.153(L s /L w h o )2=0.00096m取 取校正系数Φ=0.5,H d =0.1324,Φ(H T +h w )=0.275m可见(),d T W H H h φ≤+符合防止淹塔的要求。
乙醇—水混合溶液连续精馏塔设计
乙醇—水混合溶液连续精馏塔设计乙醇-水混合溶液连续精馏塔的设计引言：乙醇-水混合溶液的连续精馏塔在工业生产中有广泛的应用，尤其是在酒精生产、燃料乙醇的提纯等领域。
本文将以设计乙醇-水混合溶液连续精馏塔为主题，对连续操作的工艺参数、设备设计等方面进行详细的探讨。
一、乙醇-水混合溶液的特性乙醇-水混合溶液的特性是设计连续精馏塔的基础，其中最重要的是乙醇和水的气液平衡数据。
通过实验测得的气液平衡数据可以用于计算实际操作中的塔回流比、落液比等重要参数，以保证精馏塔的正常运行。
二、连续操作的工艺参数1.塔回流比：乙醇-水混合溶液的精馏塔中，塔回流比是一个关键的控制参数。
通过控制塔回流比，可以实现对塔内温度和浓度的调节，以保证乙醇和水的分离效果。
一般来说，较高的塔回流比可以提高塔底液的浓度，但会相应地降低塔顶的乙醇含量。
2.塔顶温度：塔顶温度是乙醇-水混合溶液精馏塔操作中另一个重要的工艺参数。
通过调节塔顶温度，可以控制乙醇的纯度，实现乙醇的提纯。
一般来说，较低的塔顶温度可以提高乙醇的纯度，但会增加底液的回流量。
3.塔底液的回流量：塔底液的回流量也是连续精馏塔操作中需要控制的参数之一、通过调节底液的回流量，可以实现对塔底温度和浓度的控制，从而保证乙醇和水的分离效果。
一般来说，增加底液的回流量可以提高底液的浓度，但会相应地降低塔顶温度。
三、设备设计1.乙醇-水混合溶液连续精馏塔的设备包括：塔体、填料、除沫器、塔底液泵、塔顶动力和塔口动力等。
塔体的设计需要考虑到溶液的物理特性，如压力、温度和粘度等。
2.填料是乙醇-水混合溶液连续精馏塔中的关键设备。
填料的选择应考虑到温度、浓度和性质等因素，以满足乙醇和水的分离要求。
3.除沫器在乙醇-水混合溶液连续精馏塔中起到除去塔顶产生的泡沫的作用。
合理的除沫器设计可以提高精馏效果，避免泡沫堵塞导致操作不稳定。
4.塔底液泵是用于控制底液回流量的设备，通过调节泵的转速来实现对回流量的调节。
乙醇-水精馏塔设计
（十）操作流程
来自储罐的混合液经预热至泡点后，由泵送入精馏塔的进料板上，塔内气液两相不断接触，进行传热和传质，使轻组分不断上升，重组分不断下降。塔顶蒸汽在全凝器中冷凝后，一部分作为产品采出，一部分回流继续和塔内气相接触；塔釜液体一部分采出，一部分由直接蒸汽加热汽化回到塔内和液相接触。塔顶产品经冷却后进入产品储罐。
3.板效率
由物性数据表【4】查得在94.2℃下，水和乙醇的黏度分别为：
可见板效率并不等于初值0.5。因此令 ，迭代计算。重复上述步骤，得：
塔顶压力为
塔釜压力为
塔顶温度为 ℃
塔釜温度 ℃
可见 的计算值和初值差距不大，因此选择 ，得到最终的 ，最终令 。
4.进料温度
进料板位置为 。
确定方式和之前确定塔顶，塔釜温度的思路相同。
式中常数C对不同物系、不同组成的数值均不同。
纯液体的饱和蒸汽压可用Antoine方程计算：
乙醇和水的Antoine常数如下表：
A
B
C
温度范围（K）
乙醇
7.30243
1630.868
-43.569
273~353
6.84806
1358.124
-71.034
370~464
水
7.074056
1657.459
1.在已做好的X-Y相图中找到A（XD,XD）点，即（0.8598，0.8598）。
2.找到精馏段操作线在纵轴上的截距B（0，XD/R+1），即B（0，0.1961）。
3.连接AB，得到精馏段操作线，交q线方程于C点。
4.由于采用直接蒸汽加热，所以找到提馏段操作线在横轴上的截距D（0.00039，0）。
化工原理课程设计乙醇水混合液精馏塔设计
化工原理课程设计乙醇水混合液精馏塔设计化工原理课程设计乙醇水混合液精馏塔设计一、引言精馏是石油化工、化学工业等领域中非常重要的分离和纯化方法之一。
在工业生产中，乙醇与水混合液的精馏分离技术应用非常广泛。
本文针对乙醇水混合液的精馏塔设计展开探讨。
二、乙醇水混合液的精馏分离原理通常将乙醇水混合液进行精馏时，可以利用其两种组分的沸点差异来实现分离。
在常压下，100克水的沸点为100℃，而100克乙醇的沸点为78.5℃，因此在一定的操作条件下，乙醇可以被分离出来。
三、精馏塔结构及工作原理精馏塔是一种具有特殊内部结构的容器，它可以用来将液体混合物分离成其组分。
精馏塔通常包括塔体、进料口、下塔液口和顶部气体口。
在塔体内部，有许多被称为塔板的“板子”，可以使物质沿着塔的高度进行反复蒸馏和冷凝，以达到分离组分的目的。
四、乙醇水混合液精馏塔设计对于乙醇水混合液的精馏塔设计，主要需要掌握以下几个参数。
4.1 精馏塔塔板数量精馏塔塔板数量对精馏分离效率有着决定性的影响。
一般来说，塔板的数量越多，分离效率越高。
在设计乙醇水混合液精馏塔时，需要根据不同的情况选择适当的塔板数量。
4.2 进料口位置和进料速度进料口位置和进料速度对于精馏分离的效果也有比较大的影响。
在设计乙醇水混合液精馏塔时，需要根据实际情况确定进料口位置和进料速度。
4.3 塔顶气体口和旋流板塔顶气体口和旋流板的设置也是精馏塔设计中必不可少的环节。
旋流板能够使得气体在塔体内形成旋涡，加速液体蒸发，从而提高精馏塔的分离效率。
五、结论乙醇水混合液的精馏塔设计是一项非常重要的工作，直接影响到分离效率和产品质量。
在进行精馏塔设计时，需要对塔板数量、进料口位置和进料速度、塔顶气体口和旋流板等参数进行合理的把握，以达到最佳的分离效果。
化工原理课程设计乙醇——水精馏塔设计
化工原理课程设计乙醇——水精馏塔设计乙醇-水精馏塔是一种常用的工业分离设备，在乙醇生产和燃料乙醇制备过程中被广泛使用。
本文将针对乙醇-水精馏塔的设计进行分析，并确定适当的工艺参数，以提高精馏过程的效率和产品质量。
首先，我们将根据乙醇-水体系的相图，确定该体系在精馏条件下的温度和压力。
乙醇-水体系具有正常的沸点-成份成分曲线，根据该曲线，我们可以得出在大气压下，纯乙醇的沸点约为78.15摄氏度，纯水的沸点约为100摄氏度。
为了提高乙醇的产率，我们需要在尽可能低的温度下进行精馏。
因此，我们可以设置塔底的进料温度为80摄氏度，以确保乙醇能够以尽量低的温度进入塔体。
同时，在塔顶设置回流装置，利用较低温度的冷凝液将一部分乙醇回流至塔顶，以进一步提高精馏效率。
在塔体设计方面，我们将采用传统的浮阀塔设计。
浮阀塔是一种常见的分离设备，通过浮阀的升降来实现液体的分馏。
在塔内部设置多层分隔板，以确保流体在塔体内的充分混合和接触，从而提高分离效率。
同时，通过调整浮阀的数量和高度，可以控制液体的分布和流速，以适应不同的操作需求。
为了提高塔体内的传质效率，我们还可以在塔内设置填料。
填料能够增加塔体的表面积，促进乙醇和水之间的质量传递。
常用的填料包括碎石、金属网和板式填料等。
我们可以根据乙醇-水体系的特性，选择合适的填料类型和形状。
在操作过程中，我们需要通过加热器将塔内的液体加热至沸点，使液体蒸发，并且在塔顶通过冷凝器将蒸汽冷凝成液体。
通过控制塔底的进料量和顶部回流量，可以控制乙醇和水的分离效果。
同时，通过调整加热器的温度和冷凝器的冷却水流量，可以控制塔内的温度和压力，进一步影响精馏效果。
最后，为了确保操作的安全性和稳定性，我们需要在塔体上设置相应的监测仪表和安全设备，以及控制系统。
监测仪表包括温度计、压力计和流量计等，用于监测塔体内各参数的变化。
安全设备包括安全阀和过流保护装置，用于防止塔体发生过压和过流情况。
控制系统通过监测和调节各参数，保证塔体内的操作在合适的范围内进行。
分离乙醇水的精馏塔设计
分离乙醇水的精馏塔设计乙醇和水的分离是化工过程中常见的一种操作，常用的分离方法是通过精馏塔进行分离。
精馏塔是一种经过精心设计的设备，利用液体的沸点差异进行分离。
下面是一个关于乙醇水分离的精馏塔设计的详细说明。
1.目标首先需要明确设计的目标。
在这种情况下，目标是将乙醇和水分离，获得所需浓度的乙醇产品。
这可以通过在精馏塔中提供适当的温度和压力条件来实现。
2.塔的类型根据操作需求，可以选择合适的塔类型。
在这种情况下，可以选择常见的塔类型，如板塔或填料塔。
两种类型都可以用于乙醇和水的精馏，但填料塔通常更适合操作，因为它们具有更大的表面积，有助于有效的质量传递。
3.塔的结构精馏塔的结构由塔底、塔体和塔顶组成。
塔底通常用于收集底部的饱和液和不纯物质，塔体用于分离乙醇和水的混合物，而塔顶用于收集纯净的乙醇产品。
4.塔的操作条件乙醇和水有相对较小的沸点差，因此在精馏过程中，必须要提供适当的操作条件来分离它们。
操作条件的选择将取决于所需的乙醇纯度和回收率。
一般来说，塔的顶部温度应低于乙醇的沸点，而底部温度应高于水的沸点。
5.冷却系统精馏塔需要一个冷却系统来控制温度。
这可以通过在塔顶安装冷凝器来实现。
冷凝器将气体中的乙醇蒸汽冷却成液体，并从塔顶收集纯净的乙醇产品。
6.反应器为了增加乙醇的产率，可以在塔底添加一个反应器。
在反应器中，可以将一部分乙醇和水反应生成乙醇化合物，从而增加乙醇的回收率。
这可以通过在塔底加热和加压来控制反应。
7.控制系统精馏塔的操作需要一个有效的控制系统来实现所需纯度和回收率。
这可以通过监测塔内的温度和压力，并对冷却器和加热器进行控制来实现。
8.安全防护由于精馏过程可能涉及高温和高压操作，必须采取适当的安全措施。
这包括使用安全阀和压力传感器来确保塔的安全操作。
此外，还需要对精馏塔进行定期检查和维护，以确保其在运行中的安全性。
总结：乙醇和水的精馏塔设计需要仔细考虑多个因素，包括操作条件、塔的结构和冷却系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章绪论 (2)一、目的： (2)二、已知参数： (2)三、设计内容： (2)第二章课程设计报告内容 (3)一、精馏流程的确定 (3)二、塔的物料衡算 (3)三、塔板数的确定 (4)四、塔的工艺条件及物性数据计算 (6)五、精馏段气液负荷计算 (10)六、塔和塔板主要工艺尺寸计算 (10)七、筛板的流体力学验算 (15)八、塔板负荷性能图 (18)九、筛板塔的工艺设计计算结果总表 (22)十、精馏塔的附属设备及接管尺寸 (22)第三章总结 (23).乙醇——水连续精馏塔的设计第一章绪论一、目的：通过课程设计进一步巩固课本所学的内容，培养学生运用所学理论知识进行化工单元过程设计的初步能力，使所学的知识系统化，通过本次设计，应了解设计的内容，方法及步骤，使学生具有调节技术资料，自行确定设计方案，进行设计计算，并绘制设备条件图、编写设计说明书。
在常压连续精馏塔中精馏分离含乙醇25%的乙醇—水混合液，分离后塔顶馏出液中含乙醇量不小于94%，塔底釜液中含乙醇不高于0.1%（均为质量分数）。
二、已知参数：（1）设计任务●进料乙醇 X = 25 %（质量分数，下同）●生产能力 Q = 80t/d●塔顶产品组成 > 94 %●塔底产品组成 < 0.1 %（2）操作条件●操作压强：常压●精馏塔塔顶压强：Z = 4 KPa●进料热状态：泡点进料●回流比：自定待测●冷却水： 20 ℃●加热蒸汽：低压蒸汽，0.2 MPa●单板压强：≤ 0.7●全塔效率：E T = 52 %●建厂地址：南京地区●塔顶为全凝器，中间泡点进料，筛板式连续精馏三、设计内容：（1）设计方案的确定及流程说明（2）塔的工艺计算（3） 塔和塔板主要工艺尺寸的计算（a 、塔高、塔径及塔板结构尺寸的确定；b 、塔板的流体力学验算；c 、塔板的负荷性能图） （4） 设计结果概要或设计一览表 （5） 精馏塔工艺条件图（6） 对本设计的评论或有关问题的分析讨论第二章 课程设计报告内容一、精馏流程的确定乙醇、水混合料液经原料预热器加热至泡点后，送入精馏塔。
塔顶上升蒸汽采用全凝器冷凝后，一部分作为回流，其余为塔顶产品经冷却器冷却后送至贮槽。
塔釜采用间接蒸汽向沸热器供热，塔底产品经冷却后送入贮槽。
二、塔的物料衡算(一) 料液及塔顶、塔底产品含乙醇摩尔分数115.018/7546/2546/25=+=F x86.018/646/9446/94=+=D x0004.018/9.9946/1.046/1.0=+=W x(二) 平均摩尔质量kmol kg M F /22.2118)115.01(46115.0=⨯-+⨯= kmol kg M D /08.4218)86.01(4686.0=⨯-+⨯= kmol kg M W /01.1818)0004.01(460004.0=⨯-+⨯=(三) 物料衡算总物料衡算 F W D =+ 易挥发组分物料衡算 F x W x D x F w D =+ 日生产能力Y=90吨 h kmol T M m D D /21.792408.4280000=⨯=•=联立以上三式得h kmol F /20.621= h kmol D /21.79= h kmol W /99.541=三、塔板数的确定(一) 理论塔板数T N 的求取乙醇、水属理想物系，可采用M.T.图解法求T N1.根据乙醇、水的气液平衡数据作y-x 图附表 乙醇—水气液平衡数据图：乙醇—水的y-x 图及图解理论板2. 乙醇—水体系的平衡曲线有下凹部分，求最小回流比自a （,,,D D x x ）作平衡线的切线并延长与y 轴相交，截距2796.01min =+R x D08.2min =R取操作回流比12.308.25.15.1min =⨯==R R 故精馏段操作线方程 11+++=R x R Ry D即209.0757.0+=x y3.作图法求理论塔板数T N 得层27=T N （包括再沸器）。
其中精馏段理论板数为22层，提留段为5层（包括再沸器），第18层为加料板。
(二)全塔效率T E已知T E =52% (三)实际塔板数N精馏段4352.022==精N 层 提留段1052.05==提N 层 四、塔的工艺条件及物性数据计算以精馏段为例进行计算 （一）操作压强P m塔顶压力kPa P D 3.1053.1014=+= 取每层塔板压强降Pa 7.0k P =△则进料板压强kPa P F 4.1357.0433.105=⨯+= 精馏段平均操作压强kPa P m 35.12024.1353.105=+=（二）温度t m依据操作压力，通过方程试差法计算出泡点温度，其中水、乙醇的饱和蒸汽压由安托尼方程计算。
① 方程为B B A Ax p x p P 00+= 式中：x —溶液中组分的摩尔分数；P —溶液上方的总压，Pa ；0p —同温度下纯组分的饱和蒸汽压，Pa 。
（下标A 表示易挥发组分，B 表示难挥发组分）② 安托因方程为CT BA p +-=0lg 式中：0p —在温度为T 时的饱和蒸汽压，mmHgT —温度，℃A,B,C —Antoine 常数，其值见下表。
附表 Antoine 常数计算结果如下： 塔顶温度 公式：33.10514.0133.01086.0133.01022821.166896681.765.2223.155404496.8=⨯⨯+⨯⨯+-+-t t℃48.81=D t进料板温度 公式：4.1359356.0133.0100644.0133.01022821.166896681.765.2223.155404496.8=⨯⨯+⨯⨯+-+-t t℃5.104=F t则精馏段平均温度℃99.9225.10448.81=+=M t（三）平均摩尔质量M m塔顶 86.01==y x D查气液平衡曲线，可得85.01=x 2kmol kg M VDm /08.4218)86.01(4686.0=⨯-+⨯= kmol kg M LDm /856.4118)852.01(46852.0=⨯-+⨯=进料板 即查气液平衡曲线，可得3526.0=F y 0644.0=F xkmol kg M VDm /87.2718)3526.01(463526.0=⨯-+⨯= kmol kg M LDm /80.1918)0644.01(460644.0=⨯-+⨯=则精馏段平均摩尔质量：kmol kg M Vm /975.34287.2708.42(=+=精）kmol kg M Lm /828.30280.19856.41(=+=精）（四）平均密度m ρ1.液体密度Lm ρ附表 乙醇与水的密度已知：LB ραραρ///1B LA A Lm +=（α为质量分数） 塔顶 因为 ℃48.81=D t所以7358048.817357308090--=--乙ρ 3/26.734m kg =乙ρ8.9718048.818.9713.9658090--=--水ρ 3/84.970m kg =水ρ84.97006.026.73494.01+=LmDρ 3/16.745m kg LmD =ρ进料板 由加料板液相组成0644.0=A x150.018)0644.01(460644.0460644.0=⨯-+⨯⨯=A α因为℃5.104=F t 所以7161005.104716703100110--=--乙ρ 3/15.710m kg =乙ρ4.9581005.1044.9580.951100110--=--水ρ 3/07.955m kg =水ρ07.955150.0115.710150.01-+=LmFρ 3/09.908m kg LmF =ρ故精馏段平均液相密度3(/63.82609.90816.74521m kg Lm =+=）（精）ρ2.气相密度mV ρ3(/38.1)15.27399.92(314.8975.3435.120m kg RT M P Vm m Vm =+⨯⨯==精）ρ （五）液体表面张力m σ附表 乙醇与水的表面张力塔顶 因为 ℃48.81=D t所以15.178048.8115.172.168090--=--乙σ m mN /01.17=乙σ6.628048.816.627.608090--=--水σ m mN /32.62=水σ进料板 因为 ℃5.104=F t所以2.151005.1042.154.14100110--=--乙σ m mN /84.14=乙σ8.581005.1048.589.56100110--=--水σ m mN /945.57=水σ∑==ni i i m x 1σσm mN m /35.2332.6286.0101.1786.0(=⨯-+⨯=）（顶）σm mN m /17.55945.570644.0181.140644.0(=⨯-+⨯=）（进）σ 则精馏段平均表面张力为m mN m /26.39217.5535.23(=+=精）σ（六）液体黏度Lm μ已知：BAT A -=1lg μ 乙醇的A=686.64 B=300.88 塔顶 88.30064.68648.811.27364.686lg -+=乙μ 451.0=乙μs a m ⋅P水的黏度65.358048.8165.3565.318090--=--水μ 350.0=水μs a m ⋅P进料板 88.30064.6865.1041.27364.686lg -+=乙μ 344.0=乙μs a m ⋅P水的黏度65.311005.10465.3138.28100110--=--水μ 302.0=水μs a m ⋅P∑==ni ii Lm x 1μμ437.0350.086.01451.086.0(=⨯-+⨯=）（顶）L μs a m ⋅P304.0302.00644.010644.0344.0(=⨯-+⨯=）（进）L μs a m ⋅P 则精馏段平均液相黏度为3705.02304.0437.0(=+=精）Lm μs a m ⋅P五、精馏段气液负荷计算h kmol D R V /35.32621.79)112.3()1(=⨯+=+=s m VM V Vm Vm S /298.238.13600975.3435.32636003((=⨯⨯==精）精）ρh kmol RD L /14.24721.7912.3=⨯== s m LM L Lm Lm S /0026.063.8263600828.3014.24736003((=⨯⨯==精）精）ρh m L L S h /36.936000026.036003=⨯=⋅=六、塔和塔板主要工艺尺寸计算（一）塔径D参考表4-1，初选板间距m H T 45.0=,取板上液层高度m h L 07.0=表4-1 板间距与塔径的关系m h H T T 38.007.045.0=-=-0277.038.163.826298.20026.0))((2121=⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=V L S S V L ρρ图4-5 Sminth 关联图查图4-5可知，076.020=C ，依照下式校正C087.02026.39076.0)20(2.02.020=⎪⎭⎫⎝⎛⨯==σC Cs m Cu V V L /81.138.138.163.826087.0max =-=-=ρρρ 取安全系数为0.70，则s m u u /267.181.17.070.0max =⨯==故m u V D S52.1267.114.3298.244=⨯⨯==π按标准，塔径圆整为1.6m ， 则空塔气速s m D V u S /14.16.114.3298.24422=⨯⨯=='π （二）溢流装置采用单溢流、弓形降液管、平行受液盘及平行溢流堰，不设进口堰。
