牵引管专项施工方案目录1. 内容概括 (3)1.1 工程概述 (3)1.2 编制依据 (4)1.3 方案目标与范围 (5)2. 工程地质与水文地质条件分析 (5)2.1 工程区地理位置及交通状况 (6)2.2 工程地质条件 (7)2.3 地下水文条件 (7)2.4 水文地质对施工的影响分析 (9)3. 施工准备 (10)3.1 施工现场布置 (11)3.2 施工设备与材料准备 (12)3.3 施工人员组织与培训 (13)3.4 施工安全措施 (14)4. 施工工艺与技术要求 (15)4.1 牵引管安装工艺流程 (16)4.2 施工机械与工具选择 (17)4.3 施工质量控制标准 (19)4.4 特殊工艺技术要求 (20)5. 施工进度计划 (21)5.1 总体施工进度安排 (22)5.2 关键节点工期控制 (23)5.3 进度调整与风险管理 (24)6. 环境保护与安全生产 (25)6.1 环境保护措施 (26)6.2 安全生产管理措施 (26)6.3 应急预案与事故处理 (27)7. 施工质量保证措施 (29)7.1 质量检查与验收标准 (30)7.2 不合格品处理机制 (31)7.3 质量改进与持续改进策略 (32)8. 施工成本控制 (33)8.1 成本预算编制方法 (35)8.2 成本控制措施与监控 (35)8.3 成本节约与效益分析 (37)9. 施工组织与协调 (38)9.1 施工组织结构设计 (39)9.2 施工任务分工与协作 (40)9.3 信息沟通与协调机制 (42)10. 施工总结与评价 (42)10.1 工程完成情况总结 (44)10.2 施工过程中的问题与经验教训 (45)10.3 后续工作建议与展望 (47)1. 内容概括本专项施工方案旨在详细阐述牵引管工程的施工方法、技术要求、安全措施及项目管理等方面的内容,以确保工程顺利进行并达到预期目标。

方案首先对工程背景、施工条件及目标进行介绍,然后根据工程特点和难点制定相应的施工策略。

牵引管安全施工专项方案(正式版)

牵引管安全施工专项方案(正式版)

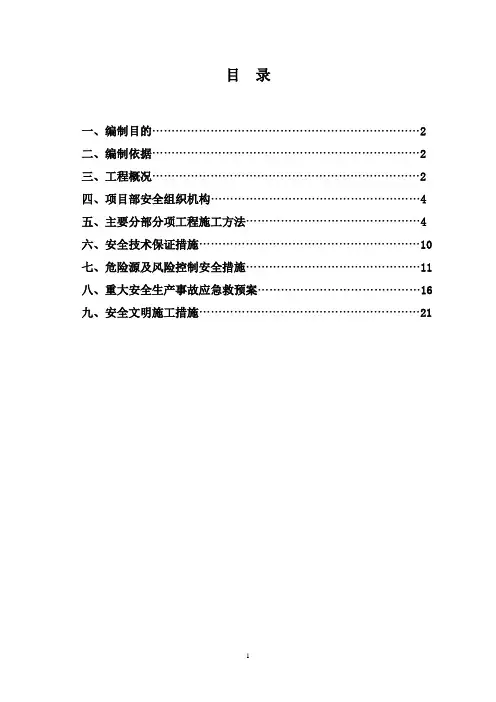

目录一、编制目的 (2)二、编制依据 (2)三、工程概况 (2)四、项目部安全组织机构 (4)五、主要分部分项工程施工方法 (4)六、安全技术保证措施 (10)七、危险源及风险控制安全措施 (11)八、重大安全生产事故应急救预案 (16)九、安全文明施工措施 (21)一、编制目的严格执行国家、地方及企业的有关安全生产的法律、法规和各项规章制度,根据工程现场的施工要求,对工程施工的安全隐患和危险源进行预防控制,减少人员伤害,保障施工安全生产和保护劳动者的身体健康。

二、编制依据1、贯彻执行《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《劳动法》及《建设工程安全生产管理条例》,严格遵守各项安全操作规程和企业的各项规章制度。

2、根据尚湖镇2009年污水收集管网工程(一)(标四)施工招标文件、图纸及标前答疑书。

3、根据我单位现场勘察情况。

4、我公司机械、人员、技术的情况和资源的调配能力;5、我公司对施工各工种工序有关规定及操作标准、质量控制手册;三、工程概况本次招标某某工程(一),是某镇污水收集系统中的一个重要组成部分。

工程分为四个标段,其中四标段包含①5#泵站污水管道:计De400HDPE实壁管顶进764米,De500HDPE实壁管顶进40米,De600HDPE实壁管顶进844米,De600HDPE双壁波纹管铺设1630米;②广州路-环镇南路污水管道:计De400HDPE实壁管顶进129米,De500HDPE实壁管顶进30米,De600HDPE实壁管顶进198米,DN800钢筋混凝土管泥水平衡顶进630米。

顶管施工的De400、De500、De600污水管采用PE100级的埋地聚乙烯(HDPE)实壁管;泥水平衡顶进的DN800污水管采用顶管专用Ⅱ级钢筋砼污水管(F型钢承口柔性密封接口);开挖铺管施工的De600污水管采用HDPE 缠绕管。

本工程主要工程量:月20日,计划竣工日期2009年11月20日。

牵引管道专项施工方案

牵引管道专项施工方案

一、工程概况本工程为某污水处理厂污水管道牵引施工项目,主要内容包括泵站污管(HDPE双壁缠绕管,管径DN700)和污管(HDPE双壁缠绕管,管径DN600)的牵引施工。

项目位于高速公路边,地质情况复杂,地下水丰富,土层为人工填土及淤泥、淤泥质土,边坡稳定性差,管道埋深约6米,处于砂层表面,砂层含水量丰富,易产生管涌和流沙现象。

二、施工方法1. 牵引法施工工艺选择由于地质条件和周边环境限制,本工程采用牵引法进行施工。

牵引法具有对周边环境影响小、施工工期短等优点,可有效避免明挖施工带来的地面沉降、绿化破坏等问题。

2. 施工步骤(1)测量放线:根据设计图纸,进行现场测量放线,确定管道走向和埋设深度。

(2)导向孔施工:在管道埋设方向上,每隔一定距离(如50米)开挖导向孔,孔径略大于管道直径。

(3)牵引管道:将管道一头固定在牵引设备上,另一头穿过导向孔,利用牵引设备将管道拉入预定位置。

(4)管道接口:将管道接口处的承插口清理干净,涂抹润滑剂,然后进行接口连接。

(5)管道连接:采用热熔连接或电熔连接等焊接方式,确保管道连接牢固。

(6)回填压实:管道连接完成后,回填土并进行压实,确保管道稳定。

(7)路面恢复:施工完成后,恢复路面,恢复绿化等设施。

三、施工准备1. 人员准备组建专业施工队伍,包括测量员、挖孔工、牵引工、焊接工等,并进行岗前培训,确保施工人员掌握相关技术和操作规程。

2. 设备准备(1)牵引设备:选用适合本工程的牵引设备,如卷扬机、液压牵引机等。

(2)焊接设备:选用符合标准的焊接设备,如热熔机、电熔机等。

(3)测量设备:测量仪器,如全站仪、水准仪等。

(4)其他设备:挖掘机、运输车、平板振动器等。

3. 材料准备(1)管道:HDPE双壁缠绕管,符合设计要求。

(2)接口材料:热熔连接剂、电熔连接剂等。

(3)回填材料:沙石、土等。

四、质量控制1. 管道质量(1)严格按照设计要求选用管道材料,确保管道质量。

(2)管道连接时,确保连接牢固,无泄漏。

牵引管专项施工方案汇总

牵引管专项施工方案汇总

牵引管专项施工方案汇总
一、背景介绍
牵引管作为一种常用的输送管道,能够在工程建设中发挥重要作用。

为了确保
牵引管施工过程顺利进行,特制定本专项施工方案,以确保诸多细节得到妥善处理。

二、施工准备工作
1.确定牵引管施工位置,以及周围环境的清理工作。

2.准备施工所需的设备和工具,包括起重机、挖掘机等。

3.对施工人员进行安全教育和培训,确保具备相关施工技能。

三、施工流程
1.基础准备阶段
–对牵引管敷设路径进行勘测,确认施工线路。

–按照设计要求进行基础处理,确保地基稳固。

2.牵引管安装阶段
–进行管道的铺设和连接工作,确保管道连接牢固。

–检查管道施工质量,确保符合相关标准。

3.施工检测阶段
–对牵引管进行压力测试,检测管道是否有漏水等问题。

–进行安全隐患排查,确保施工现场安全。

四、施工注意事项
1.施工过程中保持施工现场整洁,确保施工安全。

2.确保施工人员佩戴相关安全防护装备,遵守施工规程。

3.注意与周围环境的协调,避免影响周边居民生活。

4.在施工过程中及时处理施工中遇到的问题,确保施工进度。

五、总结
牵引管专项施工方案是确保牵引管顺利施工的关键文件,只有严格按照方案的
要求进行施工,才能保证施工过程的质量和安全。

希望施工人员在实施过程中认真遵守方案的规定,确保施工任务的顺利完成。

电力牵引管专项施工方案(3篇)

电力牵引管专项施工方案(3篇)

第1篇一、工程概况本工程为某铁路电气化改造项目,主要内容包括电力牵引管的安装、敷设及验收。

电力牵引管作为电气化铁路的重要组成部分,其质量直接关系到铁路电气化系统的稳定运行。

为确保施工质量和安全,特制定本专项施工方案。

二、施工依据1. 《电气化铁路施工及验收规范》2. 《电力牵引管施工技术规范》3. 《铁路电气化工程施工质量验收标准》4. 设计图纸及相关施工图5. 施工合同及现场实际情况三、施工组织1. 施工队伍:由具备相应资质和经验的施工队伍负责电力牵引管的安装、敷设工作。

2. 施工人员:施工人员应经过专业培训,熟悉电力牵引管施工技术及安全操作规程。

3. 施工设备:配备必要的施工设备,如挖掘机、切割机、焊接机、吊车等。

四、施工准备1. 现场勘查:对施工现场进行详细勘查,了解地质条件、地下管线情况等。

2. 材料准备:根据设计要求,准备合格的电力牵引管、电缆、接头、支架等材料。

3. 施工工具:准备施工所需的工具,如扳手、螺丝刀、电线钳等。

4. 技术交底:对施工人员进行技术交底,明确施工工艺、质量要求、安全注意事项等。

五、施工工艺1. 沟槽开挖:按照设计要求,开挖沟槽,确保沟槽尺寸、深度符合要求。

2. 管道安装:- 将电力牵引管按照设计要求进行安装,确保管道连接牢固、密封良好。

- 在管道安装过程中,注意管道的水平和垂直度,确保管道安装精度。

- 安装管道时,应避免碰撞、挤压等损坏管道。

3. 电缆敷设:- 将电缆按照设计要求进行敷设,确保电缆连接牢固、绝缘良好。

- 电缆敷设过程中,应避免扭曲、交叉等现象。

4. 接头处理:- 对电缆接头进行密封处理,确保接头防水、防潮、防尘。

- 接头处理应严格按照规范进行,确保接头质量。

5. 支架安装:- 按照设计要求,安装支架,确保支架固定牢固、水平。

- 支架安装应与管道保持一定距离,避免影响管道散热。

六、质量控制1. 材料检验:对进场材料进行严格检验,确保材料质量符合要求。

牵引管道施工方案

牵引管道施工方案

一、工程概况本工程为城市污水管道牵引施工项目,主要施工内容包括:污水管道的牵引安装、检查井施工、导向孔穿越等。

管道采用HDPE双壁缠绕管,管径DN700和DN600,全长约1000米。

二、施工工艺流程1. 牵引管道施工工艺流程:(1)施工准备:测量放线、清理施工场地、开挖工作坑、检查井施工、导向孔穿越。

(2)牵引管道:机械设备、材料进场,测量放线,扩孔、成孔施工,回填、恢复路面。

(3)闭水试验:检查管道密封性,确保管道运行正常。

2. 检查井施工工艺流程:(1)测量放线:根据设计图纸,确定检查井位置,进行测量放线。

(2)开挖工作坑:根据测量放线结果,开挖工作坑,确保工作坑尺寸符合设计要求。

(3)检查井施工:安装井身,砌筑井壁,安装井盖。

三、施工准备1. 图纸会审、技术交底:组织有关人员进行图纸会审,形成图纸会审记录。

同时提交现场监理工程师。

设计单位对需要澄清、修改的问题书面答复后,工程施工严格按照修改的施工图及设计变更图纸进行。

组织技术交底,由项目经理部总工程师向施工管理人员进行技术交底。

2. 机械设备进场:选用性能优越的机械,确保工序的工期及施工质量满足设计和业主的要求。

采用中联重科KSD25型水平定向钻机一台,钻机自带钻杆30根另购销两200根钻杆。

凯斯6030型水平定向钻机一台。

四、施工技术措施1. 牵引管道施工:(1)根据地质情况,选择合适的牵引方式,确保管道牵引过程安全、稳定。

(2)严格按照施工规范进行牵引管道,确保管道质量。

2. 检查井施工:(1)根据测量放线结果,开挖工作坑,确保工作坑尺寸符合设计要求。

(2)砌筑井壁,确保井壁结构牢固,防止渗漏。

(3)安装井盖,确保井盖稳固,方便日常检查。

五、质量保证措施1. 施工过程中,严格按照施工规范和设计要求进行施工。

2. 施工前,对施工人员进行技术培训,确保施工人员掌握施工技术。

3. 施工过程中,加强质量监控,确保施工质量。

4. 完成施工后,进行闭水试验,确保管道密封性。

(完整word版)牵引管施工方案.(DOC)

(完整word版)牵引管施工方案.(DOC)

第一章工程概况1.1 工程概况:**泵站一段重力截污管(HDPE双壁缠绕管,管径DN700)和**涌北岸的一段重力截污管(HDPE双壁缠绕管,管径DN600),采用牵引法进行施工。

1.2牵引法施工工艺的选择重力截污管段有740多米长管道是紧靠**高速公路边。

原计划采用明开挖施工,采用密扣拉森钢板桩支护。

根据地质报告,该段地质情况较为复杂,地下水丰富。

管道位置土层为人工填土及淤泥、淤泥质土,边坡稳定性差。

管道埋深在地下6米左右。

刚好处于砂层表面,砂层含水量较为丰富,而且为强透水层,极容易产生管涌和流沙现象。

即使采用钢板桩支护一但发生管涌现象,仍会对附近造成地面下沉。

这样势必使离基坑边不到3米的高速公路路面开裂,造成不可估量的损失。

根据现场管线探测和摸查,在HDPE管顶上3米处有一条与它同线埋设中国电信的管线,如果还在该处进行明开挖施工,必先要进行电信管迁移。

增加了投资和延误了工期。

鉴于以上理由该段原明开挖施工方法不可行,固改用对周边土体影响小,施工工期短的牵引法施工。

**涌北岸段管道位于**路上,由于紧靠**涌,原计划采用明开挖施工时,管坑宽度为4.6米,基本占用了**路整个路宽,要破坏两边大量绿化,**涌重力砌石挡墙等。

为了节省投资,缩短工期也改用牵引法施工该段截污管。

1.3 水文、地质情况1、地质情况根据勘察范围的岩土的工程特征,成因和沉积层序将线路沿线场地内岩土分为1~6层,人工素填土层、河湖相沉积的淤泥、淤泥质土层及砂层、河流相冲积粘性土层、冲积砂层。

(1)人工填土层人工素填土层在勘察范围分布广泛,沿线都有分布。

本层厚度在2.0米到8.0米,平均厚度3.27m。

(2)河湖相沉积层在勘察范围内,河相沉积层有两个亚层,即河湖相沉积淤泥、淤泥质土层以及淤泥质砂层。

河湖相沉积淤泥、淤泥质土层组成物主要为粘粒、粉粒,含少量腐植质,局部含粉细砂,饱和,呈流塑状~软塑状。

本层顶面埋深2.0米~3.5米,厚度0.50米至3.50m,平均厚度1. 59m。

牵引管专项施工方案

牵引管专项施工方案

牵引管专项施工方案
一、前言
牵引管专项施工是在地下城市基础设施建设领域中一项重要工作,其施工方案的制定对工程的顺利进行具有重要意义。

本文将从施工前的准备工作、施工过程的关键步骤和注意事项,以及施工后的验收和保养工作等方面,全面介绍牵引管专项施工方案。

二、施工前的准备工作
在进行牵引管专项施工之前,必须进行充分的准备工作。

首先需要对施工现场进行勘察,了解地下管道的布局、管道材质和管道深度等情况。

其次需要准备好必要的材料和工具,包括施工所需的管道、牵引设备、保护工具等。

在准备工作中,要充分考虑施工中可能遇到的问题,并制定相应的解决方案。

三、施工过程的关键步骤和注意事项
在进行牵引管专项施工时,关键步骤和注意事项是必不可少的。

首先是施工过程的安全问题,施工人员要严格遵守安全规定,做好个人防护措施。

其次是对牵引管施工过程中的关键步骤进行详细说明,包括牵引管的布设方式、牵引过程中的注意事项等。

在施工过程中要注意管道的保护,避免对地下管道造成损坏。

四、施工后的验收和保养工作
牵引管专项施工完成后,还需要进行验收和保养工作。

验收工作主要是对施工质量进行检查,确保施工符合相关标准和要求。

保养工作则是为了延长管道的使用寿命,减少故障率,包括定期清洁、润滑和检查管道的状况等。

五、结语
本文对牵引管专项施工方案进行了全面的介绍,从施工前的准备工作到施工过程的关键步骤和注意事项,再到施工后的验收和保养工作,都进行了详细的说明。

牵引管专项施工是一项复杂的工程,只有各个环节都做到位,才能保证施工工作的顺利进行,达到预期的效果。

牵引管施工方案(2024)

牵引管施工方案(2024)

引言概述:牵引管施工方案是针对管道施工过程中使用的一种技术方案,其主要目的是为了确保管道的准确安装和稳定运行。

本文将详细讨论牵引管施工方案的各个方面,包括施工前的准备工作、施工过程中的步骤和方法、施工中可能遇到的问题及其解决方案等。

通过本文的阐述,读者将能够了解牵引管施工方案的关键要点,以及如何实施该方案来确保管道的安全运行。

正文内容:一、施工前的准备工作1.1项目背景和目标说明牵引管施工方案的具体背景和目标,包括所安装的管道类型、长短、直径等。

1.2地质勘察和现场调研介绍地质勘察和现场调研的重要性,详细阐述勘察对象、内容和方法。

1.3材料和设备准备包括所需材料和设备的列表以及其数量和规格。

1.4工程图纸和设计标准说明牵引管施工方案所需的工程图纸和设计标准的相关要求和规范。

1.5安全和环保措施强调施工前的安全和环保措施的重要性,提出相关要求和建议。

二、施工过程中的步骤和方法2.1管道准备阐述管道准备工作的具体步骤,包括管道清洁、防腐处理等。

2.2牵引管施工工艺介绍牵引管施工的主要工艺,包括机械牵引和液压牵引等。

2.3牵引绳选用和布置讨论牵引绳的选用和布置方法,包括绳径、材质选择以及牵引绳的悬挂点和固定点设置等。

2.4牵引设备的使用和操作详细说明牵引设备的使用方法和操作要点,包括设备的安装、调试和使用技巧等。

2.5牵引管的检查和修复解释牵引管施工中可能遇到的问题,如管道变形、破损等,并提供相应的检查和修复方案。

三、施工中可能遇到的问题及其解决方案3.1管道穿越河流或隧道阐述在管道穿越河流或隧道时可能遇到的问题,并提供相应的解决方案。

3.2牵引过程中管道失稳分析牵引过程中管道失稳的原因,并介绍相应的解决方案。

3.3材料和设备损坏讨论材料和设备在施工过程中可能发生的损坏,并提供相应的解决方案。

3.4地质情况复杂针对地质情况复杂的施工场景,提供相应的施工方案和技术要点。

3.5施工进度延误分析施工进度延误的原因,并提出相应的解决方案,以确保工程顺利进行。

牵引管道施工方案(完整版)

牵引管道施工方案(完整版)

牵引管道施工方案(完整版)【模板一】一、项目背景与目的1.1 项目背景1.1.1 项目概述1.1.2 项目所在地1.1.3 项目规模1.2 目的与目标1.2.1 目的1.2.2 目标二、施工范围2.1 管道选择2.1.1 管道类型2.1.2 管道规格2.2 管道线路2.2.1 管道起点与终点2.2.3 管道长度三、设计与工程准备3.1 设计要求3.1.1 管道设计参数3.1.2 管道支撑与固定设计3.1.3 泵站设计3.2 工程准备3.2.1 人员安排3.2.2 材料准备3.2.3 设备准备3.2.4 安全措施四、施工工艺4.1 桩基处理4.1.1 桩基打桩4.1.2 桩基检查4.2 管道安装4.2.2 管道吊装4.2.3 管道连接4.3 测试与验收4.3.1 压力测试4.3.2 泄漏测试4.3.3 管道验收五、施工计划与进度5.1 施工计划编制5.1.1 施工工期安排5.1.2 施工划分5.2 进度控制与监测5.2.1 进度控制方法5.2.2 进度监测指标六、质量与安全控制6.1 质量控制6.1.1 质量检查6.1.2 质量记录与报告6.1.3 质量整改与验收6.2 安全控制6.2.1 安全制度与规范6.2.2 安全培训与教育6.2.3 安全检查与防范七、费用与合同管理7.1 费用估算与控制7.1.1 施工费用估算7.1.2 费用控制方法7.2 合同管理7.2.1 合同签订与执行7.2.2 合同变更与索赔【附件】1. 技术图纸2. 设计规范3. 施工图纸【法律名词及注释】1. 建设工程质量管理条例:指国家对建设工程质量管理的法规。

2. 建设工程。

指土木建筑、市政公用、交通运输、水利水电、矿山冶金和其他工程建设,以及与工程建设有关的工程设计、施工、验收、监理和工程咨询等活动。

【模板二】一、施工目的与背景1.1 施工目的1.2 施工背景二、设计与规划2.1 设计要求2.1.1 管道规格与材质选择2.1.2 管道线路规划2.2 工程测量2.2.1 管道标高测量2.2.2 管道线路定位三、施工准备工作3.1 施工方案编制3.1.1 管道施工站3.1.2 施工队伍组织3.2 材料与设备准备3.2.1 管道材料调配3.2.2 施工设备采购与调试四、施工工艺流程4.1 地面准备工作4.1.1 地表清理与平整4.1.2 土方开挖4.2 管道安装4.2.1 管道敷设4.2.2 管道连接4.3 管道测试与保护4.3.1 测试方法与过程4.3.2 防腐防蚀措施五、质量与安全控制5.1 质量控制5.1.1 施工工艺检验5.1.2 施工质量监督5.2 安全控制5.2.1 安全培训与教育5.2.2 安全事故防范六、施工进度与管理6.1 施工进度计划6.1.1 施工节点安排6.1.2 施工资源分配6.2 合同管理6.2.1 合同签订与变更6.2.2 施工验收与结算【附件】1. 设计图纸2. 工程量清单3. 技术规范【法律名词及注释】1. 建筑法:指对建筑活动进行管理、调整和规范的法规。

牵引管安全施工方案

牵引管安全施工方案

牵引管安全施工方案一、工程概况与目的本工程旨在通过牵引管施工技术完成预定管道铺设任务,确保工程质量和安全。

施工地点为XX市XX区,涉及的主要管道材质为XX,管道直径为XX米,总长度约为XX公里。

本方案将围绕牵引管施工的安全管理要点,确保施工过程安全可控,预防事故发生。

二、施工现场安全规定施工现场应设置明显的安全警示标志,并采取必要的隔离措施,确保非施工人员不得进入施工区域。

施工人员必须佩戴齐全的个人防护装备,如安全帽、工作服、防滑鞋等。

施工现场应保持良好的通风和照明条件,确保作业环境的安全。

严禁吸烟、饮酒等危害安全的行为,施工现场应设置专门的休息区。

三、设备选择与检查选用符合国家标准和行业要求的牵引管施工设备,确保设备性能稳定、安全可靠。

设备在使用前应进行全面的检查和维护,确保设备处于良好状态。

定期对设备进行保养和维修,确保设备的正常运行和延长使用寿命。

四、作业人员资质与培训作业人员应具备相应的专业技能和资格证书,严禁无证上岗。

施工单位应定期对作业人员进行安全培训和技能提升培训,提高作业人员的安全意识和操作技能。

五、安全操作流程施工前应进行详细的安全技术交底,确保作业人员明确施工要求和安全注意事项。

施工过程中应严格按照操作规程进行作业,严禁违章作业。

施工现场应设置专职安全员负责现场安全监督和管理工作。

六、应急处理措施施工单位应制定详细的应急预案,包括人员伤亡、设备故障等突发事件的应对措施。

施工现场应配备必要的应急设备和器材,如灭火器、急救箱等。

定期进行应急演练和培训,提高作业人员的应急处理能力和自救互救能力。

七、监测与监控要求施工过程中应对关键参数进行实时监测和记录,如牵引力、管道位移等。

采用先进的监控技术和设备,对施工现场进行全方位、全过程的监控和管理。

定期对监测数据进行分析和评估,及时发现和处理潜在的安全隐患。

八、施工后安全检查施工完成后应进行全面的安全检查,确保管道安装质量符合设计要求。

对施工现场进行清理和整理,消除安全隐患。

牵引管施工方案(2)

牵引管施工方案(2)

涌支涌周边污水管、永泰东区污水管、黄边~鹤边污水管、夏茅涌支涌截污完善工程牵引管施工专项方案(丛云路)黑龙江宇林建筑工程有限责任公司二○一五年十一月二日涌支涌周边污水管、永泰东区污水管、黄边~鹤边污水管、夏茅涌支涌截污完善工程牵引管施工专项方案(丛云路)编制人:审核人:审批人:黑龙江宇林建筑工程有限责任公司二○一五年十一月二日目录一、编制说明 (4)二、编制依据 (4)三、工程目标 (4)四、工程概况 (4)4.1 工程性质 (4)4。

2 工程简况 (5)4。

3 地质及水文状况 (5)4。

4 管道的选材 (5)五、施工总体部署 (5)5.1 施工总设想 (5)5.2 项目组织机构 (6)六、施工现场平面布置 (6)七、施工工艺流程 (6)八、主要施工方法 (6)8。

1 施工准备 (6)8.2 工程地质勘探 (7)8.3 导向设计与射入角计算 (7)8。

5 回拖力计算及最大拖拉长度 (8)8.6 施工机械安装、调试 (9)8。

7 定向拖拉施工 (10)8.8 质量检查 (12)九、技术质量保证措施 (12)9。

1 泥浆配置 (12)9.2 减少浮力 (12)9。

3 控制轴向应力 (13)十、安全技术保证措施 (13)10.1 安全生产目标 (13)10。

2 安全措施 (13)十一、文明施工措施 (16)一、编制说明本方案为石井污水处理系统管网工程—石井东南片区一期拟定丛云路牵引管施工专项方案。

二、编制依据2.1 《岩土工程详细勘察报告》。

2。

2 政府及上级机关颁发的有关工程技术质量、安全文明施工等文件、通知和规定.2。

3 现行国家、行业及地方施工技术规范及有关规定:《工程测量规范》GB50026-93《工程排水管道通用图》《定向钻孔拖拉法工程施工及验收技术规程》试行版《给水排水管道工程施工及验收规范》GB50268-97《工程建设标注强制性条文》J405-2005《施工现场临时用电安全技术规范》JGJ46—2005《建筑机械使用安全技术规程》JGJ33-2001三、工程目标3.1 依据合同文件要求,按国家质量标准和广州市有关质量规定进行施工,严格按照广州市建设工程竣工验收备案制实行,确保本工程质量达到一次验收合格,全部工程项目达到国家、省、部规范要求以及技术规范及验标要求,分项工程一次检查合格率100%.3。

牵引管施工方案(2)

牵引管施工方案(2)

牵引管施工方案(2)一、引言牵引管在管道工程中扮演着重要的角色,其施工方案的选择和实施对整个工程的顺利进行有着重要影响。

本文将对牵引管施工方案进行详细介绍,包括材料准备、施工步骤、质量控制等方面,希望能够为相关工程人员提供参考和指导。

二、材料准备牵引管施工所需材料主要包括以下几项: 1. 牵引管:根据工程实际需要选择合适规格和材质的牵引管。

2. 牵引绳:选择质量可靠的牵引绳,确保其承载能力符合需求。

3. 相关附件:包括连接件、支架等配件,保证牵引管的安装和使用稳定可靠。

三、施工步骤1. 测量规划在进行牵引管施工前,需要对工程现场进行仔细测量规划,确定牵引管的安装位置和方向,并做好相关标记。

### 2. 安装牵引管将牵引管沿着预定位置逐步安装,确保其平整、不易变形,并采取支架等固定措施。

### 3. 固定牵引绳将牵引绳固定在牵引管的两端,注意调整绳索的张力,避免在牵引过程中产生松弛。

### 4. 牵引通过合适的设备和操作方法,进行牵引管的拉拽操作,避免产生过大的拉力和变形。

### 5. 检测验收在牵引管完成安装后,进行相关检测验收工作,确保施工质量符合要求。

四、质量控制1.在施工过程中,严格按照规范要求进行操作,确保牵引管的安装位置、固定方式等符合标准。

2.进行施工前、中、后的质量检查,及时发现问题并进行整改,确保工程质量可控。

3.对施工人员进行培训和指导,提高其对牵引管施工要求的理解和执行力度,减少施工质量问题的发生。

五、结论科学合理的牵引管施工方案是保证工程施工质量的重要保障之一。

通过对材料准备、施工步骤和质量控制的详细规划和执行,可提高牵引管施工的效率和质量,确保工程顺利进行。

希望本文所述内容对相关从业人员有所启发和帮助,实现更好的工程效果。

牵引管专项施工方案

牵引管专项施工方案

一、工程概况本项目位于我国某市某区,工程内容包括地下牵引管施工,管道总长度为1000米,管径DN800,采用HDPE双壁缠绕管材。

本工程地处繁华市区,周边环境复杂,地下管线密集,施工难度较大。

为确保施工质量和安全,特制定本牵引管专项施工方案。

二、施工工艺1. 钻孔导向:采用机械钻机进行钻孔,确保钻孔轨迹符合设计要求。

2. 预扩孔:在导向孔的基础上,进行预扩孔,扩大孔径至设计要求。

3. 管材连接:将管材分段,连接成管道,并确保连接牢固。

4. 牵引:利用牵引设备将管道从一端牵引至另一端,完成管道铺设。

5. 检查井施工:根据设计要求,在管道沿线设置检查井,并进行砌筑。

6. 管道回填:完成管道铺设后,进行管道回填,确保管道稳定。

三、施工流程1. 施工准备:对施工现场进行清理,设置安全警示标志,组织施工人员培训。

2. 钻孔导向:根据设计图纸,确定钻孔位置和深度,进行钻孔导向。

3. 预扩孔:在导向孔的基础上,进行预扩孔,扩大孔径至设计要求。

4. 管材连接:将管材分段,连接成管道,并确保连接牢固。

5. 牵引:利用牵引设备将管道从一端牵引至另一端,完成管道铺设。

6. 检查井施工:根据设计要求,在管道沿线设置检查井,并进行砌筑。

7. 管道回填:完成管道铺设后,进行管道回填,确保管道稳定。

8. 施工验收:对施工质量进行检查,确保符合设计要求。

四、质量控制1. 施工材料:选用符合国家标准的HDPE双壁缠绕管材,确保管材质量。

2. 施工工艺:严格按照施工工艺进行施工,确保管道连接牢固,无渗漏。

3. 施工设备:选用性能优良的钻机、牵引设备等施工设备,确保施工质量。

4. 施工人员:加强施工人员培训,提高施工技能和意识。

五、安全措施1. 施工现场设置安全警示标志,确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 定期对施工设备进行检查、维护,确保设备安全运行。

4. 加强施工现场管理,防止发生安全事故。

六、环保措施1. 施工现场设置围挡,减少施工对周边环境的影响。

牵引管工程施工方案

牵引管工程施工方案

牵引管工程施工方案1. 项目概况牵引管是一种用于输送液体或气体的管道工程,它可以连接不同地点的设备和设施,使液体或气体能够自由流动,起到输送和分配的作用。

牵引管工程一般是在工业、石油、化工等领域中进行的,对管道的质量、安全性和密封性要求非常高。

本文所述的牵引管工程施工方案是针对一座炼油厂的改扩建工程,施工范围包括新建管道、更换老旧管道、进行管道连接和焊接等工作。

本施工方案将详细介绍施工的步骤、施工计划、施工技术和安全措施。

2. 施工前准备在正式进行牵引管工程施工之前,需要进行充分的准备工作。

首先是对施工现场进行勘察和测量,确定管道的长度、宽度和连接点等关键参数,制定详细的施工方案和图纸。

其次是对施工材料和设备进行准备,包括牵引管、支架、连接件、焊接设备等,确保施工所需的所有材料和设备都能及时到位。

在进行施工前,还需要对施工人员进行培训和技术交流,确保每个施工人员都能够熟练掌握施工技术和操作规程,保证施工的安全和质量。

3. 施工步骤3.1 施工前准备在施工现场进行施工前准备工作,包括搭建施工架、清理施工现场、安装施工标识和警示牌等。

同时进行施工安全检查和安全培训,确保施工人员了解施工现场的安全规定和应急措施。

3.2 管道敷设将牵引管按照设计图纸进行敷设,同时对牵引管进行检查,确保牵引管的质量和密封性符合要求。

在敷设管道时,需要根据地形和地势进行调整,保证管道的平整和水平。

同时,对于有特殊要求的地段,需要进行特殊处理,如在高温地带需要进行隔热处理,在易腐蚀地带需要进行防腐处理等。

3.3 管道连接进行管道连接时,需要根据设计图纸进行准确定位,确保连接点的精确度和密封性。

在进行管道连接时,需要使用适当的连接件和工具,并对连接点进行严格的检查和测试,确保连接点的可靠性和耐用性。

3.4 焊接对于需要进行焊接的管道,需要进行严格的焊接工艺和焊接质量检查。

在进行焊接前,需要对焊接工艺进行调试和测试,确保焊接质量符合要求。

牵引管专项施工方案

牵引管专项施工方案

牵引管专项施工方案清晨的阳光透过窗帘的缝隙,洒在了我的书桌上。

我泡了杯咖啡,坐在电脑前,开始了这个“牵引管专项施工方案”的写作。

思绪如泉涌,让我来试试用意识流的方式,把这个方案呈现出来。

一、项目背景及目标这个项目是我们公司承接的一项重点工程,主要是为了解决城市地下管线的问题。

目标很简单,就是在规定的时间内,完成牵引管的铺设任务,确保工程顺利进行。

二、工程概况1.工程地点:位于城市核心区域,地下管线复杂,施工难度较大。

2.工程内容:铺设牵引管,长度约为10公里,穿越多个街区。

3.施工环境:地下管线密集,周围建筑较多,施工过程中需注意保护既有管线和建筑。

三、施工方法及工艺1.施工方法:(1)采用顶管施工法,减少对周围环境和建筑物的影响。

(2)使用专业设备,提高施工效率。

(3)合理安排施工顺序,确保工程进度。

2.施工工艺:(1)测量放线:对施工区域进行实地测量,确定管道走向。

(2)沟槽开挖:按照设计图纸进行沟槽开挖,注意槽底平整。

(3)管道安装:将牵引管安装至沟槽内,确保管道连接严密。

(4)回填:施工完毕后,对沟槽进行回填,恢复原状。

四、施工组织及人员配置1.施工组织:(1)成立专项施工小组,负责项目施工。

(2)明确各岗位职责,确保施工顺利进行。

2.人员配置:(1)项目经理:负责项目整体协调和管理工作。

(2)施工员:负责现场施工管理和施工进度。

(3)技术人员:负责技术指导和质量把关。

(4)安全员:负责现场安全管理和事故处理。

五、施工计划及进度安排1.施工计划:(1)前期准备:测量放线、沟槽开挖。

(2)中期施工:管道安装、回填。

(3)后期验收:质量检查、工程验收。

2.进度安排:(1)前期准备:1个月。

(2)中期施工:2个月。

(3)后期验收:1个月。

六、质量保证措施1.严格遵循国家相关规范和标准。

2.强化施工过程控制,确保施工质量。

3.建立质量管理体系,实行质量责任制。

4.定期对施工人员进行培训,提高施工技能。

牵引管道施工方案(3篇)

牵引管道施工方案(3篇)

第1篇一、工程概况1. 工程名称:XX地区牵引管道工程2. 工程地点:XX地区3. 工程规模:本工程涉及XX公里牵引管道,包括管道铺设、阀门井建设、管道连接等。

4. 工程期限:预计工期为6个月。

5. 工程投资:XX万元。

二、施工组织设计1. 施工队伍(1)项目经理部:负责整个工程的施工组织、协调和管理。

(2)施工队伍:由具有丰富施工经验的专业技术人员和熟练的施工工人组成。

2. 施工工艺(1)管道铺设:采用开挖式、埋地式、穿越式等施工方法。

(2)阀门井建设:按照设计要求,建设相应数量的阀门井。

(3)管道连接:采用焊接、法兰连接等方式。

3. 施工进度安排(1)施工准备阶段:1个月。

(2)管道铺设阶段:3个月。

(3)阀门井建设阶段:1个月。

(4)管道连接阶段:1个月。

三、施工准备1. 施工图纸和技术资料(1)施工图纸:包括管道布置图、阀门井设计图、管道连接图等。

(2)技术资料:包括施工规范、质量标准、施工工艺等。

2. 施工设备(1)挖掘机、装载机、运输车等土方施工设备。

(2)管道铺设设备:铺设机、焊接设备、检测设备等。

(3)阀门井建设设备:挖掘机、混凝土搅拌机、钢筋加工设备等。

3. 施工材料(1)管道材料:钢管、焊接材料、防腐材料等。

(2)阀门井材料:混凝土、钢筋、模板等。

(3)施工辅助材料:电缆、线路、阀门、法兰等。

四、施工工艺及方法1. 管道铺设(1)开挖式施工:按照设计要求,进行管道开挖,确保管道埋深符合规范要求。

(2)埋地式施工:将管道埋入地下,覆盖回填土,确保管道稳定。

(3)穿越式施工:针对管道穿越道路、河流等复杂地段,采用穿越施工方法。

2. 阀门井建设(1)开挖:按照设计要求,开挖阀门井基坑。

(2)基础处理:对基坑进行处理,确保基础稳定。

(3)模板安装:安装模板,确保模板牢固。

(4)混凝土浇筑:浇筑混凝土,确保阀门井结构稳定。

3. 管道连接(1)焊接:采用焊接工艺,确保管道连接质量。

(2)法兰连接:采用法兰连接方式,确保管道连接牢固。

牵引管专项施工方案

牵引管专项施工方案

目录第一章、工程概述 01﹑工程概况 02﹑工程特点 (1)3﹑施工条件 (1)第二章、施工组织措施 (1)1、作业任务安排 (1)2、施工运输安排 (2)第三章、施工技术 (2)1﹑施工工艺流程 (4)2、施工主要工序技术 (6)3、工程施工 (13)4、检查井施工 (10)5、闭水试验 (13)6、拉管的质量控制方法及要求 (13)第四章、质量安全措施 (13)1、质量保证措施 (13)2、安全保证措施 (14)第五章、文明环保措施 (15)1、防止噪声措施 (15)2、防止大气污染措施 (16)3、防止水污染措施 (16)4、防止固体废弃物污染措施 (16)第一章、工程概述1﹑工程概况工程名称:江门市杜阮污水处理厂首期工程污水收集系统工程工程地点:江门市杜阮镇木朗村本项目共有5个子项,分别为江杜路(新景大道以西)污水管道工程,江杜路(新景大道以东)污水管道工程,天沙河截污管道工程,污水压力管道工程、进厂路污水管道。

主要内容包括道路开挖安装排水管道、建设检查井、旧有砼路面开挖及修复等。

收集截留沿路周边地块的污水及河涌污水,污水以重力流方式最终排入污水提升泵站,经提升后最终排入中心城区污水处理厂和瑶村污水处理厂进行处理。

本工程牵引管施工总长度为4842m,管材采用PE 管,设计采用导向钻孔方法施工。

2﹑工程特点2.1﹑本工程沿路主要经过道路、居民区,且经过路口较多,施工影响范围较大,对道路交通、周边环境、附近企业、沿路居民等的影响较大,文明施工须要相关规范落实。

2.2﹑本工程工期为300日历天,要求较紧,道路交通压力大,来往车辆较多,存在地下管线,给施工带来不稳定因素。

2.3﹑要求对沿线道路、河流、植物等应进行保护,做好消尘消噪作业,减少对周边环境污染,同时做好弃土和借土场地的保护。

3﹑施工条件3。

1、施工道路本工程施工段现场道路已满足作业工程需要,周边有市政道路通至现场,须搞好施工围蔽、道路清洁卫生,配合居民清洁场地及道路,定期清洗地面,安排人力疏导交通。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章、工程概述 (1)1﹑工程概况 (1)2﹑工程特点 (2)3﹑施工条件 (2)4、施工工期要求: (2)第二章、施工组织措施 (2)1、作业任务安排 (2)2、施工运输安排 (3)第三章、所需的机械设备及劳动力使用计划 (3)1、施工主要机械的投入 (3)2、劳动力使用计划表: (3)第四章、施工技术 (4)1﹑施工工艺流程 (4)2、施工主要工序技术 (5)3、工程施工 (7)4、拉管的质量控制方法及要求 (13)第五章、质量安全措施 (14)1、质量保证措施 (14)2、安全保证措施 (14)第六章、文明环保措施 (15)1、防止噪声措施 (15)2、防止大气污染措施 (15)3、防止水污染措施 (16)4、防止固体废弃物污染措施 (16)第七章特殊天气及夜间施工保证措施 (16)1、特殊天气施工保证措施 (16)2、夜间施工保证措施 (17)附1:施工进度计划表 (17)第一章、工程概述1﹑工程概况项目名称:桃园路(虹岭路-佛山一环)道路提升改造工程项目业主:佛山市南海区狮山市政工程有限公司设计单位:中国市政工程西北设计研究院有限公司监理单位:广州市市政工程监理有限公司施工单位:湖南省建筑工程集团总公司本工程污水管道以桃园路与佛山一环交叉处东侧《佛山市南海区狮山镇压桃园路市政工程》PM2-10#及PM2-9A#现状检查井为设计起点,沿桃园路两侧绿化带自东向西敷设污水管道到官华路,最终接入《狮山镇污水管网系统工程:西片区桃园路以南截污管道—官华路到桃园路截污管道工程(1107松西)》中污水检查W-17-1及W-18-1。

桃园路北侧设计院污水管道管径de400~de500,污水管道1482m,流量约134.2L/S桃园路南侧设计污水管道管径de400~de600,污水管道长度为1479m,流量约195.2.2L/S不具备开挖施工条件的地段采用牵引的施工方法,采用牵引污水管PE管,规格为de400~de500,长度约100m。

本工程牵引管施工段为南侧BK1+110.1~BK1+150.1管材采用PE de400共长40m; 南侧AK1+093.2~BK1+153.2管材采用PE de500 共长60m,佛山一环桥底北侧K0-275~K0-335管材采用PEde800 共长60m ,佛山一环桥底南侧K0-267~K0-327管材采用PEde800 共长60m ,设计采用导向钻孔方法施工。

2﹑工程特点2.1本工程沿路主要经过道路、居民区,且经过路口较多,施工影响范围较大,对道路交通、周边环境、附近企业、沿路居民等的影响较大,文明施工须要相关规范落实。

2.2﹑本工程工期为20日历天,要求较紧,道路交通压力大,来往车辆较多,存在地下管线,给施工带来不稳定因素。

2.3﹑要求对沿线道路、植物等应进行保护,做好消尘消噪作业,减少对周边环境污染,同时做好弃土和借土场地的保护。

3﹑施工条件3.1、施工道路本工程施工段现场道路已满足作业工程需要,周边有市政道路通至现场,须搞好施工围蔽、道路清洁卫生,配合居民清洁场地及道路,定期清洗地面,安排人力疏导交通。

3.2、施工用电施工用电由我公司自行从附近电网接出。

为确保施工顺利进行,我公司另行安排发电机作好自备用电安排。

4、施工工期要求:4.1、计划开工日期2013 年11 月27 日至2013年12月15日,施工总工期20日历天。

第二章、施工组织措施1、作业任务安排1.1、施工任务安排原则(1)加大前期准备工作力度,充分做好现场的人员的组织和施工组织设计、施工方案的编制以及材料计划,为施工创造条件。

(2)交叉施工时应尽量减少或避开,尽最大可能让各个专业有最大的作业空间。

(3)遵守“先深后浅”,“先地下、后地上”,“先支护、后施工”的施工原则。

(4)施工讲究综合效益,制订详细的交叉作业计划。

严格施工工序。

做到工序清楚,分工明确。

2、施工运输安排2.1、地面物料运输(1)利用周边道路,方便汽车运输车进入,大大加快物料运输。

(2)根据本工程施工平面,施工水平运输一部分采用装载车或机动斗车、人力斗车进行施工。

(3)管材或钢板桩等大型材料,采用汽车运输至施工现场后,再用移动吊车进行短距离吊装。

第三章、所需的机械设备及劳动力使用计划钻机的选择:选用DL320钻机,回拖力为32t,扭矩为13000Nm,可以满足工程需要。

1、施工主要机械的投入2、劳动力使用计划表:第四章、施工技术结合本工程的特点,拉管采取水平导向钻进法施工,它的主要特点是,可根据预先设计好的牵引线路驱动装有契形钻头的钻杆从地面钻入,地面仪器接收由地下钻头内传送器发出的信息,控制钻头按照预定的方向绕过地下障碍物直达目的地,然后卸下钻头换装适当尺寸和特殊类型的回程扩大器,使之能够在拉回钻杆的同时将钻孔扩大至所需直径,并将需要铺装的管线同时返程牵回钻孔入口处。

在整个工作中,特别的混合机组提供的钻孔混合液不断地从钻头的钻口嘴喷出,用以润滑钻头,钻杆和加固钻道,以提高整个工程的工作效率。

1﹑施工工艺流程见附图⑴:2、施工主要工序技术2.1、地层勘探及地下管线探测地层勘探主要了解有关地层和地下水的情况,为选择钻进方法和配制钻液提供依据。

其内容包括:土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。

可采用查资料、开挖和钻探方法获取。

地下管线探测主要了解有关地下已有管线和其它埋设物的位置,为设计钻进轨迹提供依据。

一般采用物探法,按其定位原理分为:电磁法、直流电法、磁法、地震波法和红外辐射法等。

2.2、钻进轨迹的规划与设计导向孔轨迹设计是否合理对管线施工能否成功至关重要。

钻孔轨迹的设计主要是根据工程要求、地层条件、地形特征、地下障碍物的具体位置、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能力、导向监控能力和被铺设管线的性能等,给出最佳钻孔路线。

目前我单位有制造商提供钻机轨迹规划设计软件,通过采集所需的全部信息,利用计算机进行最优化钻孔轨迹。

大大提高了轨迹的科学性和施工效率。

2.3、配制钻液钻液在施工中起着非常重要的作用。

钻液是指在钻进施工中用来与钻孔过程中切削下来的土(或沙石)屑混合,悬浮并将这些混合物排出钻孔的一种液体,而泥浆则是钻液与钻孔中钻屑的混合物。

钻液具有冷却钻头(冷却和保护其内部传感器)、润滑钻具,更重要的是可以悬浮和携带钻屑,使混合后的钻屑成为流动的泥浆顺利地排出孔外,既为回拖管线提供足够的环形空间,又可减少回拖管线的重量和阻力。

残留在孔中的泥浆可以起到护壁的作用。

在不同的地质条件下,需要不同成份的钻液。

钻液由水、膨润土和聚合物组成。

施工中用水做钻液的主要成份,膨润土和聚合物用做钻液添加剂。

钻液的品质越好与钻屑混合越适当,所制造的泥浆的流动性和悬浮性越好,回扩成孔的效果越理想,成功的概率越大。

本工程施工中施工人员配制适合地层性能的钻液,在类似工程中我们已能够熟练正确使用钻液。

特别是当施工中遇到不同地层时,能及时调整钻液的性能以适应工程要求。

2.4、钻导向孔钻导向孔的关键技术是钻机、钻具的选择和钻进过程的监测和控制。

可根据不同的地质条件以及工程的具体情况,选择合适的钻机、钻具和钻进方法来完成导向孔的钻进。

导向孔施工钻具具有钻孔、变向、通磁和输送钻液的功能。

通过人机协调控制,严格按已设计的轨迹完成导向孔施工。

钻孔施工是以高压钻液射流和钻头板切削共同完成的;钻头板以及安装板上的钻牙,在钻头旋转钻进时起辅助的切削作用,在钻杆推进时起变向作用;发射器容纳管用来放置发射器,在容纳管上开有通磁槽,并用非金属材料密封以防止高压钻液进入,发射器发射的电磁波经通磁槽向外发射。

钻杆和钻头内部应提供足够大的通道以满足对钻液流量的需求。

导向钻头的组成部分如图2所示。

图2 导向钻头钻机与钻具的选择:钻孔主要靠钻机产生的推力、旋转扭矩以及所提供的钻液的流量、压力来完成施工。

特别是长距离穿越,一方面,由于管线及钻杆自重较重,钻杆与地层之间产生的摩擦阻力较大,因此,钻机的回拉力及扭矩必须足够大;另一方面,为了确保本工程的顺利进行,应尽量避免工程施工中途停钻,钻机连续运转时间相对较长,就必须要求钻机具有良好的性能,因此,在我单位的技术人员的研讨下特意为本工程似定了一台适合本工程地理条件的钻机。

2.5、回拉扩孔铺管在回拉扩孔铺管施工中的关键技术是根据不同的土层、地下水位以及最终成孔直径正确地选择回扩钻具和每次的进刀量,正确的选配钻液和确定钻液的流量。

当导向孔钻进完成后,卸下导向钻头、发射器容纳管,接上反向扩孔钻头和旋转接头,然后在旋转接头后接上回拉钻杆,进行回拉扩孔钻进。

对直径较大的孔,可进行多次扩孔钻进,使钻孔直径逐渐扩大至尺寸要求。

扩孔钻具如图3所示。

图3 钻具组成图扩孔器类型有桶式、飞旋式、刮刀式等:穿越淤泥黏土等松软地层时,选择桶式扩孔器较适宜,扩孔器通过旋转,将淤泥挤压到孔壁四周,起到很好的固孔作用;当地层较硬时,选择飞旋或刮刀式扩孔器成孔较好。

一般要求选择的最大扩孔器尺寸为铺设管径的1.2~1.5倍,这样能够保持泥浆流动畅通,保证管线能安全、顺利的拖入孔中。

水平定向钻进铺管中,泥浆作用尤其重要,因此钻孔中不可缺少泥浆。

一般地层泥浆较易漏失,泥浆漏失后,孔中缺少泥浆,钻杆及管线与孔壁间的摩擦力增大,导致拉力增大。

要保持在整个钻进过程中有返浆,这对回拉扩孔施工的顺利进行尤其重要,在本工程中如遇到地层条件是硬岩、泥灰岩和砾石交替变化,施工技术人员可及时调整钻液以产生不同的泥浆。

当扩孔钻进完成后,在回拉钻杆后接上回扩头和旋转接头,在旋转接头后接上拉管头和待铺设的管线进行反扩铺管。

回拉铺管的钻具组成如图4所示。

图4 回拉铺管钻具图3、工程施工3.1、施工准备工作3.1.1、地下管线测量:(1)、图纸校核:查阅工程施工地点的管线布置情况,并在现场进行校核,在现场找出图纸标示的管线。

(2)、现场探测:利用地下管线探测仪器对地下管线的分布、位置、走向、管径进行调查探测。

(3)、联系管线单位:主动联系各管线单位到现场确认和交底。

(4)、管线调查清楚以后,按照排污管线的路线描绘地下管线和地下障碍物的布置图。

3.1.2、钻杆轨迹设计根据地下管线布置图设计钻杆的钻进轨迹。

轨迹包括两个部分,造斜段和铺设段。

因为该段管为重力流截污管,必须按设计流水标高埋设,埋深的按照设计提供的流水标高确定。

(1)、造斜段距离L:L=[h(2R1-h)]0.5式中:h—埋深,R1—造斜段曲率半径,取1200d,代入数据计得L=22米(2)、钻杆入射角a:a=0.5tg-1{[h(2R1-h)]0.5/h}式中各字母意义同上式,计得a=41o。

3.2、测量定位根据施工图纸要求和现场踏勘情况,放出入土点、出土点和管线中心轴线的位置,在入土点端测量并确定钻机安装位置。
