ZEMAX手把手教程课程1：单透镜（a singlet）你将要学到的：开始ZEMAX，输入波长和镜片数据，生成光线特性曲线（ray fan），光程差曲线（OPD），和点列图（Spotdiagram），确定厚度求解方法和变量，进行简单的优化。
假设你需要设计一个F/4的镜片，焦距为100mm，在轴上可见光谱范围内，用BK7玻璃，你该怎样开始呢？首先，运行ZEMAX。
ZEMAX主屏幕会显示镜片数据编辑（LDE）。
你可以对LDE窗口进行移动或重新调整尺寸，以适合你自己的喜好。
LDE由多行和多列组成，类似于电子表格。
半径、厚度、玻璃和半口径等列是使用得最多的，其他的则只在某些特定类型的光学系统中才会用到。
L DE中的一小格会以“反白”方式高亮显示，即它会以与其他格子不同的背景颜色将字母显示在屏幕上。
如果没有一个格子是高亮的，则在任何一格上用鼠标点击，使之高亮。
这个反白条在本教程中指的就是光标。
你可以用鼠标在格子上点击来操纵LDE，使光标移动到你想要停留的地方，或者你也可以只使用光标键。
LDE的操作是简单的，只要稍加练习，你就可以掌握。
开始，我们先为我们的系统输入波长。
这不一定要先完成，我们只不过现在选中了这一步。
在主屏幕菜单条上，选择“系统（System）”菜单下的“波长（Wavelengths）”。
屏幕中间会弹出一个“波长数据（Wavelength Data）”对话框。
ZEMAX中有许多这样的对话框，用来输入数据和提供你选择。
用鼠标在第二和第三行的“使用（Use）”上单击一下，将会增加两个波长使总数成为三。
现在，在第一个“波长”行中输入486，这是氢（Hydrogen）F谱线的波长，单位为微米。
Z EMAX全部使用微米作为波长的单位。
现在，在第二行的波长列中输入587，最后在第三行输入656。
这就是ZEMAX中所有有关输入数据的操作，转到适当的区域，然后键入数据。
在屏幕的最右边，你可以看到一列主波长指示器。
ZEMAX的基础学习
zemax的基础学习MTF一般都是大于0的，所以MTF曲线坐标都是第一期限。
但有时候也会出现负值，这种情况表示像的亮度起伏与原物体相反，发生对比反转，也就是相位错动了半个周期，黑的变白，白的变黑。
如何查看高斯光束的光斑大小及能量分布在physical analysis>>pop setting>>display中可以看中文的翻译是：image space f# 表示的是有效焦距和有效孔径的比paraxial working f# 表示的是2tanU的倒数，其实只有在物距在无限远的时候才和前边的一样working f# 表示的是2SinU的倒数。
主光线是在stop光阑中心点的斜线角度。
物上视场点－入瞳中心－像面的光线，如果没有渐晕，它也会通过光栏的中心，放大镜只能放大线性的东西”这种结论。
我今天突然在ZEMAX中发现我如果做短焦的时候，比如f=2.8，看到lens data editor中相面的尺寸小于在Report/prrscription data/paraxial Image Heigh 中的象高？？请问有谁知道这个是如何产生的，为什么有这种现象☆这有什么奇怪的，难道你的系统没有畸变吗是啊，好象一个是像面上的实际像高，一个是近轴（理想）像高畸变是有正负的呀我知道了，那lens data editor中相面的尺寸是实际通光孔径，而Report/prrscription data/paraxial Image Heigh 只是理想象高，所以我觉得设计时应该以lens data editor中相面的尺寸为准，大家说对吗？错，一个点通过系统之后不可能还是一个点，是一个有大小的斑，从lens data editor中看到的数据只是最大像高的数值，不能代表实际成像的大小。
在设计的时候多考虑，软件是工具而已。
那斑竹说实际的相面尺寸应该看哪里啊，看你成像点的扩散程度由于像差的原因，实际最佳像面上每一像点（斑）大小都不一致，由于轴外（垂轴）像差的关系lens data editor中的尺寸一般系统应该够了。
第1节 ZEMAX软件操作要点

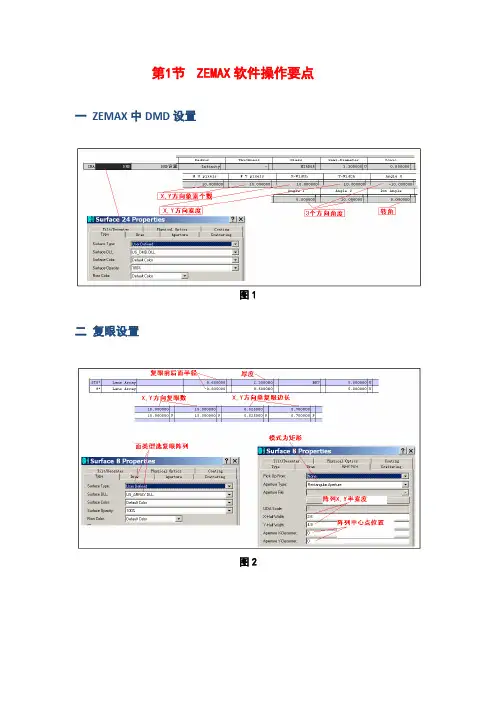

第1节ZEMAX软件操作要点一ZEMAX中DMD设置图1二复眼设置图2三断点设置1 断点定义见“”144页如果将“次序”标志设为0，ZEMAX先在X方向偏心，然后是Y（因为这两个坐标是正交的，所以它们的顺序无关紧要）。
然后ZEMAX绕当前的局部X轴倾斜。
注意，绕X轴旋转会改变Y和Z轴的方向。
然后绕新的Y轴旋转，改变X 和Z轴的方向。
最后，再绕所得的Z轴旋转。
图32 断点应用反射光轴转90°时，断点设置如图4的左图，序号5是反射面转过－45°（反射面未转前正对光轴，逆时针旋转为负），出射光轴的垂直接受面，应是序号9反射面绕光轴反射点顺时针旋转135°，再后移到制定位置。
如果反射镜转过＋5°，为了使接受面仍垂直于光轴，接受面需转过－5°，如图4右图所示（见“1-DM合色折反楔镜设计2.ZMX”）：图4楔镜设置如下图5，注意楔镜前表面设置同图4右图，后表面利用了：操作，其作用是将后表面沿与前表面平行面，旋转－5.5°，其它不变（见“1-DM合色折反楔镜设计2.ZMX”）。
注意：在含有棱镜的测量光路，或照明光路中，棱镜多用断点来设置。
这样做的好处是可以对棱镜的角度，光轴长，材料等进行优化。
图43 一些常用断点设置3.1整组倾斜设置方法1图53.2整组倾斜设置方法2图6 3.3 单独校倾斜与平移图7四公差设置1 公差输入对话框图8 对ZEMAX2009版：图9五外部物体和光源的载入*.IGS－物体载入AUTOCAD 创建非连续体图形（如非标准形CPC），以*.sat存出，TracePro 读入，再以*.IGS存出，将其拷贝到“D:\Program Files\ZEMAX2009\Objects\CAD Files”中，在ZEMAX2009中，非序列模式里如下操作即可载入：图10*.IGS－光源载入AUTOCAD 创建非连续体图形（如非标准形CPC），以*.sat存出，TracePro 读入，再以*.IGS存出，将其拷贝到“D:\Program Files\ZEMAX2009\Objects\CAD Files”中，在ZEMAX2009中，非序列模式里如下操作即可载入（非序列体类别需选Source Imported）。
zemax实验学习教程
第19页/共101页
第十九页，编辑于星期日：八点 四十分。
第三章 ZEMAX设计实例
例9 扫面镜（Scanning Mirror） 再看其3D Layout图，如图所示，此时扫描镜关于后表面倾斜。
第20页/共101页
第二十页，编辑于星期日：八点 四十分。
第三章 ZEMAX设计实例
例10 离轴抛物镜（Off-Axis Parabolas）
第17页/共101页
第十七页，编辑于星期日：八点 四十分。
第三章 ZEMAX设计实例
例9 扫面镜（Scanning Mirror）
扫描镜分为两类：
Galvanometer反射镜和Polygon反射镜。 Galvanometer反射镜：镜面在顶点的倾斜； Polygon反射镜：在镜面顶点后面的一个偏置点处扫描。
现在移到第2面，在“tilt about x”列里输入45。 从主菜单选System，Update All，你将看到如图 所示的图形。
第3页/共101页
第三页，编辑于星期日：八点 四十分。
第三章 ZEMAX设计实例
例8 折叠反射镜面和坐标断点
注意近轴镜片的厚度为30，位于第一个坐标断点的旋转顶点。 坐标断点的厚度是0，表示反射镜面是在同一点上。但是， 坐标断点已将坐标系统旋转了45度。镜面本身是不旋转 的，只有它所在的坐标系统，才被旋转。镜面的厚度为0， 因为我们在移到下一个面前，要旋转另一个45度。第二 个坐标断点先旋转另一个45度，然后向焦点移动-70个单位。 注意所有的倾斜和偏心处理应在厚度改变之前。
第三章 ZEMAX设计实例
例10 离轴抛物镜（Off-Axis Parabolas）
在反射镜面2的前面增加一个CB面，并设置该CB在Y方向有+80mm的平移量。
Zemax编程语言(ZPL)入门基础教程
写入文件内容
使用`WRITE`函数向文件中写入 数据，可以指定写入的格式、精
度等参数。
数据格式转换技巧
数据类型转换
利用ZPL的类型转换函数，如`INT`、`FLOAT`等，实现不同数据类 型之间的转换。
字符串处理
使用字符串处理函数，如`STRING`、`CONCAT`等，对字符串进行 拼接、截取等操作。
Zemax编程语言(ZPL)入门基础教 程
目录
• ZPL概述与基本语法 • 程序结构与控制流 • 函数与过程调用 • 光学系统建模与仿真 • 文件操作与数据处理 • 图形界面开发与交互设计 • 综合案例实战演练
01
ZPL概述与基本语法
ZPL语言简介
ZPL（Zemax Programming Language）是一种专门为光学设计 软件Zemax编写的脚本语言，用于创 建、修改和分析光学系统。
跳转语句与异常处理
示例代码 ```zpl ! 使用GOTO语句实现跳转
跳转语句与异常处理
IF (x < 0) THEN
GOTO ErrorHandler
跳转语句与异常处理
ENDIF ! ... 正常执行代码 ... EXIT SUBROUTINE
跳转语句与异常处理
ErrorHandler ! 处理错误情况 PRINT "Error: x is negative."
结果导出与共享
支持将仿真结果导出为图片、数据 表格等格式，方便与他人共享和交 流。
05
文件操作与数据处理
文件读写操作指南
打开和关闭文件
使用ZPL提供的文件操作函数， 如`OPEN`和`CLOSE`，进行文件
的打开和关闭操作。
有关ZEMAX零基础知识必备

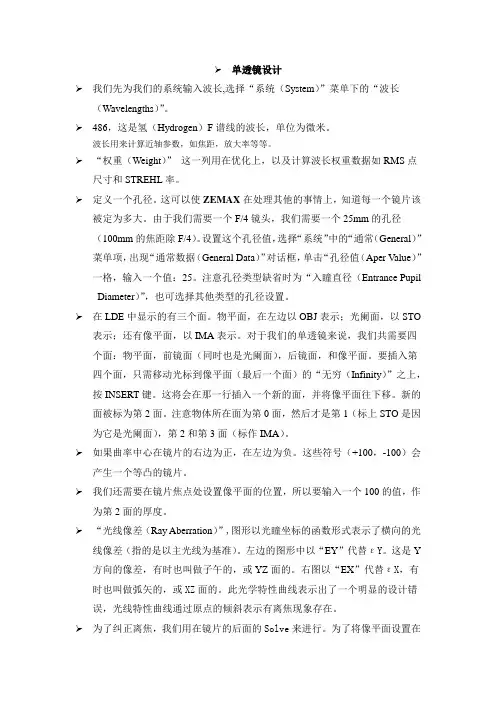

单透镜设计我们先为我们的系统输入波长,选择“系统（System）”菜单下的“波长（Wavelengths）”。
486，这是氢（Hydrogen）F谱线的波长，单位为微米。
波长用来计算近轴参数，如焦距，放大率等等。
“权重（Weight）”这一列用在优化上，以及计算波长权重数据如RMS点尺寸和STREHL率。
定义一个孔径。
这可以使ZEMAX在处理其他的事情上，知道每一个镜片该被定为多大。
由于我们需要一个F/4镜头，我们需要一个25mm的孔径（100mm的焦距除F/4）。
设置这个孔径值，选择“系统”中的“通常（General）”菜单项，出现“通常数据（General Data）”对话框，单击“孔径值（Aper Value）”一格，输入一个值：25。
注意孔径类型缺省时为“入瞳直径（Entrance Pupil Diameter）”，也可选择其他类型的孔径设置。
在LDE中显示的有三个面。
物平面，在左边以OBJ表示；光阑面，以STO 表示；还有像平面，以IMA表示。
对于我们的单透镜来说，我们共需要四个面：物平面，前镜面（同时也是光阑面），后镜面，和像平面。
要插入第四个面，只需移动光标到像平面（最后一个面）的“无穷（Infinity）”之上，按INSERT键。
这将会在那一行插入一个新的面，并将像平面往下移。
新的面被标为第2面。
注意物体所在面为第0面，然后才是第1（标上STO是因为它是光阑面），第2和第3面（标作IMA）。
如果曲率中心在镜片的右边为正，在左边为负。
这些符号（+100，-100）会产生一个等凸的镜片。
我们还需要在镜片焦点处设置像平面的位置，所以要输入一个100的值，作为第2面的厚度。
“光线像差（Ray Aberration）”,图形以光瞳坐标的函数形式表示了横向的光线像差（指的是以主光线为基准）。
左边的图形中以“EY”代替εY。
这是Y 方向的像差，有时也叫做子午的，或YZ面的。
右图以“EX”代替εX，有时也叫做弧矢的，或XZ面的。
