工业电流互感器频率特性分析
浅谈电流互感器误差及影响
浅谈电流互感器误差及影响摘要：电流互感器是一次系统和二次系统电流间的联络元件，将一次回路的大电流转换为小电流，供给测量仪表和保护装置使用。
电流反应系统故障的重要电气量，而保护装置是通过电流互感器来间接反应一次电流的，因此电流互感器的性能直接决定保护装置的运行。
然而从互感器本身和运行使用条件方面来看，电流互感器存在不可避免的误差，本文分别从这两个方面分析了误差，并结合实际工作阐述了误差带来的影响，以便在工作中加强重视，并做出正确的分析。
关键词：电流互感器 励磁电流 误差一、电流互感器的误差在理想条件下，电流互感器二次电流I 2＝I 1/Kn ，Kn=N 2/ N 1 ，N 1 、N 2 为一、二次绕组的匝数，不存在误差。
但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。
这一点我们可以从图中看到。
从图一看，实际流入互感器二次负载的电流I’2 ＝I 1－Ie ，其中I’2 = I 2 * Kn,Ie 为励磁电流，即建立磁场所需的工作电流。
正是因为励磁损耗的存在，使得I 1 和I’2 在数值上和相位上产生了差异。
正常运行时励磁阻抗很大，励磁电流很小，因此误差不是很大，经常可以被忽略。
但在互感器饱和时，励磁阻抗会变小，励磁电流增大，使误差变大。
图二相量图，以I’2 为基准，E 2 较－I’2超前φ角（二次总阻抗角，即Z 2 和Z 阻抗角），如果不考虑铁磁损耗，励磁阻抗一般被作为电抗性质处理，Ie 超前E 2 为90度， I’2与Ie 合成I 1。
图中I’2与I 1不同相位，两者夹角δ即为角度误差。
对互感器误差的要求一般为，幅值误差小于10％，角度误差小于7度。
二、电流互感器的饱和电流互感器的误差主要是由励磁电流Ie 引起的。
正常运行时由于励磁阻抗较大，因此Ie 很小，以至于这种误差是可以忽略的。
但当CT 饱和时，饱和程度越严重，励磁阻抗越小，Z图一 等值电路E 图二 相量图励磁电流极大的增大，使互感器的误差成倍的增大，影响保护的正确动作。
电流互感器的技术要求
电流互感器的技术要求全文共四篇示例，供读者参考第一篇示例：电流互感器是一种用于测量电流的传感器，广泛应用于电力系统、工业控制、电能表和电子设备中。
电流互感器的性能直接影响到系统的准确性和稳定性，因此对其技术要求格外严苛。
电流互感器的感应线圈必须具有良好的线性特性。
即在不同的电流范围内，输出信号与输入电流之间的关系必须是线性的。
只有线性特性良好的电流互感器才能保证测量结果的准确性和可靠性。
电流互感器必须具有较高的精度。
通常情况下，电流互感器的精度要求为0.5级或更高，有些特殊要求的应用甚至要求更高的精度。
高精度的电流互感器可以准确地测量电流，提高系统的稳定性和可靠性。
电流互感器还需要具有较好的频率响应特性。
电流互感器通常在50Hz或60Hz的工频电流下工作，因此需要具有较好的频率响应特性，以确保在不同频率下测量结果的准确性。
电流互感器在设计时还需要考虑到其抗干扰能力。
电流互感器常常面临各种电磁干扰、温度变化和机械振动等环境因素，因此需要具有较强的抗干扰能力，以保证测量结果的准确性和稳定性。
电流互感器还需要具有较高的绝缘强度和耐受电压能力。
在实际应用中，电流互感器常常需要承受较高的电压和电流，因此需要具有足够的绝缘强度和耐受电压能力，以确保其安全可靠地运行。
电流互感器的尺寸和重量也是一个重要的技术要求。
随着电力系统和电子设备的不断发展，对于电流互感器的尺寸和重量也提出了更高的要求，需要在保证性能的前提下尽可能减小尺寸和重量，以适应不同应用场景的需求。
第二篇示例：电流互感器是一种用于测量电流的器件，广泛应用于电力系统、工业自动化、电力监控等领域。
在不同的应用场景中，电流互感器的技术要求也有所不同，但电流互感器需要具备一定的技术指标和性能要求，以确保其准确、稳定地进行电流测量。
电流互感器需要具备良好的线性性能。
线性性能是指电流互感器输出信号与输入信号之间的关系是线性的，即在一定范围内，输出信号与输入信号成正比。

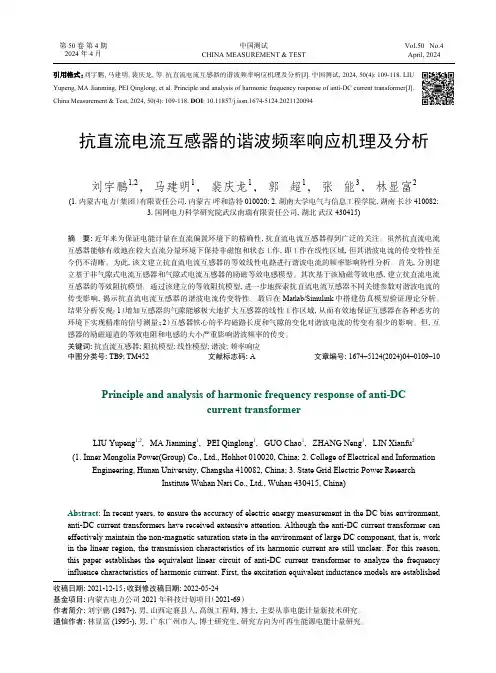

抗直流电流互感器的谐波频率响应机理及分析
引用格式：刘宇鹏, 马建明, 裴庆龙, 等. 抗直流电流互感器的谐波频率响应机理及分析[J]. 中国测试，2024, 50(4): 109-118. LIU Yupeng, MA Jianming, PEI Qinglong, et al. Principle and analysis of harmonic frequency response of anti-DC current transformer[J].China Measurement & Test, 2024, 50(4): 109-118. DOI: 10.11857/j.issn.1674-5124.2021120094抗直流电流互感器的谐波频率响应机理及分析刘宇鹏1,2， 马建明1， 裴庆龙1， 郭 超1， 张 能3， 林显富2(1. 内蒙古电力（集团）有限责任公司，内蒙古 呼和浩特 010020; 2. 湖南大学电气与信息工程学院，湖南 长沙 410082;3. 国网电力科学研究院武汉南瑞有限责任公司，湖北 武汉 430415)摘 要: 近年来为保证电能计量在直流偏置环境下的精确性，抗直流电流互感器得到广泛的关注。
虽然抗直流电流互感器能够有效地在较大直流分量环境下保持非磁饱和状态工作，即工作在线性区域，但其谐波电流的传变特性至今仍不清晰。
为此，该文建立抗直流电流互感器的等效线性电路进行谐波电流的频率影响特性分析。
首先，分别建立基于非气隙式电流互感器和气隙式电流互感器的励磁等效电感模型。
其次基于该励磁等效电感，建立抗直流电流互感器的等效阻抗模型。
通过该建立的等效阻抗模型，进一步地探索抗直流电流互感器不同关键参数对谐波电流的传变影响，揭示抗直流电流互感器的谐波电流传变特性。
最后在Matlab/Simulink 中搭建仿真模型验证理论分析。
结果分析发现：1）增加互感器的气隙能够极大地扩大互感器的线性工作区域，从而有效地保证互感器在各种恶劣的环境下实现精准的信号测量；2）互感器铁心的平均磁路长度和气隙的变化对谐波电流的传变有很少的影响。
电流互感器试验报告
(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH2/光伏进线一柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。
试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH3/光伏进线二柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。
试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH4/无功补偿出线柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。
试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH6/计量柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。
试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH7/出线柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。
试验人员：。
iec标准_电流互感器_x级定义_解释说明以及概述
iec标准电流互感器x级定义解释说明以及概述1. 引言1.1. 概述在现代电力系统中，电流互感器是一种常见的测量设备，用于准确测量高电压线路上的电流。
IEC标准中对于电流互感器有着详细的定义和分类，其中X级电流互感器是一种重要的类型。
本文主要介绍IEC标准下X级电流互感器的定义、解释以及概述。
1.2. 文章结构本文分为五个部分进行阐述。
首先，在引言部分我们将提供概述和文章结构，其次，在第二部分中我们将详细解释IEC标准下X级电流互感器的定义和分类说明。
然后，在第三部分我们会介绍电流互感器的工作原理和相关技术要点。
接着，在第四部分我们将探讨X级电流互感器所需满足的标准要求。
最后，在第五部分我们会总结主要观点，并展望未来发展趋势。
1.3. 目的本文旨在通过介绍和解释IEC标准下X级电流互感器的定义、工作原理以及相关要求，使读者能够更好地了解和应用这一领域的知识。
同时，通过对未来发展趋势的展望，本文也将为该领域的研究者和从业人员提供一些有益的参考。
2. iec标准电流互感器x级定义：2.1 定义概述:iec标准电流互感器x级是一种用于测量和监测电力系统中电流的装置。
它根据IEC（国际电工委员会）的标准进行分类和定义，旨在确保在各种应用场景下的精确度和可靠性。
2.2 X级分类说明:iec标准电流互感器x级根据其精确度和误差限制被细分为不同的等级。
这些等级从X0.1到X5分别表示了不同的精度要求，其中X0.1代表最高精度，而X5则代表较低的精度。
根据IEC60044-1标准规定，每个x级都有自己特定的精度等级，包括额定负载、二次负载、转换误差和相位角等参数。
这些参数定义了每个x级所能达到的具体性能指标。
值得注意的是，随着等级从X0.1到X5逐渐增加，对应的精度要求逐渐变宽松。
因此，在选择合适的电流互感器时，需要根据实际需求来确定所需的x级别。
2.3 应用范围和限制:iec标准电流互感器x级适用于各种电力系统中的电流测量和监测应用。
电流互感器的故障原因分析及诊断方法
电流互感器的故障原因分析及诊断方法一、故障原因分析1.线圈断路：线圈断路是电流互感器常见的故障之一、该故障可能是由于电流互感器长期工作导致线圈老化破损，也可能是由于外界因素（如雷击、电弧等）引起的。
线圈断路会导致电流互感器无法正常测量电流值。
2.线圈短路：线圈短路是另一种常见的故障类型。
线圈短路可能是由于线圈绝缘损坏，导致回路短路。
线圈短路会导致电流互感器输出的电流过大，无法准确测量电流。
3.铁心饱和：铁心饱和是电流互感器故障的另一个重要原因。
当电流过大时，铁心会饱和，导致电流互感器输出的电流失真。
这可能会导致保护装置的误动作，影响电力系统的稳定运行。
4.线圈接触不良：线圈接触不良是电流互感器常见的故障之一、接触不良可能是由于线圈连接头部分松动、氧化等原因导致的。
线圈接触不良会导致电流互感器输出的电流不稳定，无法准确测量电流。
二、诊断方法1.直流电阻测量：通过测量电流互感器的直流电阻可以初步判断线圈是否存在断路或短路。
如果测量值远远大于或小于正常值，就可以判断出线圈存在问题。
2.剩磁测量：利用电流互感器的磁特性，可以通过测量电流互感器的剩磁来判断是否存在铁心饱和的问题。
如果剩磁值较大，就可能存在铁心饱和的故障。
3.触头检查：检查电流互感器的连接头，确保连接牢固，并排除接触不良等问题。
4.频率特性分析：通过对电流互感器的频率特性进行分析，可以判断是否存在故障。
如果频率特性与正常情况不符，可能存在线圈断路等故障。
5.直流磁化特性测量：通过测量电流互感器的直流磁化曲线，可以判断是否存在线圈断路或短路的问题。
6.穿透分析：采用穿透分析技术可以检测电流互感器的绝缘状况，综合考虑多种故障因素，对电流互感器进行全面的诊断。
总之，对电流互感器的故障原因进行分析并采取相应的诊断方法可以及时发现故障，并进行修复或更换，确保电力系统的正常运行。
在实际操作中，根据具体情况选择合适的方法进行诊断，并采取相应的措施处理故障。
电流互感器对频率的要求
电流互感器对频率的要求电流互感器是一种用于测量大电流的设备，通常用于电力系统中的电流、电压和功率的测量和保护。
在选择和使用电流互感器时，必须考虑其工作条件和环境，其中包括工作频率。
接下来，我们将探讨电流互感器对频率的要求。
一、电流互感器的原理电流互感器是根据电磁感应原理制成的。
当电流通过电流互感器的线圈时，会产生磁场，并形成感应电动势。
这个感应电动势的大小取决于电流和磁导率。
由于线圈的磁通量与电流的平方成正比，因此，对于高频率的电流，磁通量变化率会更高，感应电动势也会相应增大。
二、频率对电流互感器的影响频率是指交流电的周期的倒数，通常以赫兹（Hz）为单位进行测量。
对于电流互感器来说，频率的变化会影响其性能和稳定性。
高频率会导致磁通量变化率加快，进而影响电流互感器的磁饱和特性和热稳定性。
此外，高频电磁场的辐射也会对电流互感器的绝缘性能产生影响。
三、电流互感器的额定频率额定频率是指电流互感器在设计时所考虑的最高工作频率。
一般来说，额定频率通常为50Hz或60Hz，代表了所在地区的交流电网频率。
在实际使用中，应确保电流互感器的额定频率与电网频率保持一致，以确保其正常工作。
四、电流互感器的频率适应性为了适应不同工作条件下的频率变化，电流互感器通常具有不同的变比（匝数比），以补偿磁饱和特性和热稳定性。
此外，一些先进的电流互感器还采用了一些特殊的设计和技术，如采用非晶合金材料，以提高频率适应性。
这些技术可以降低磁饱和和涡流现象，从而提高电流互感器的稳定性和可靠性。
五、总结综上所述，电流互感器对频率有严格的要求。
在实际使用中，应确保电流互感器的额定频率与电网频率保持一致，并考虑到其频率适应性。
为了确保电流互感器的性能和稳定性，应选择具有良好频率适应性的新型设计和技术。
此外，定期维护和检查电流互感器也是确保其正常工作的关键因素之一。
电流互感器实验报告
电流互感器实验报告电流互感器实验报告引言：电流互感器是一种用于测量电流的装置，广泛应用于电力系统中。
本次实验旨在探究电流互感器的工作原理、特性及其在电力系统中的应用。
一、电流互感器的工作原理电流互感器基于电磁感应原理工作。
当被测电流通过互感器的一侧线圈时，产生的磁场会感应出另一侧线圈中的电动势。
根据法拉第定律，电动势与磁通量的变化率成正比。
通过测量电动势的大小，可以间接得到被测电流的数值。
二、电流互感器的特性1. 线性度：电流互感器应具有较好的线性特性，即输出电流与输入电流之间应保持线性关系。
在实验中，我们通过改变输入电流的大小，观察输出电流的变化情况，以评估电流互感器的线性度。
2. 频率特性：电流互感器的频率特性是指在不同频率下，输出电流与输入电流之间的关系。
频率特性的研究对于电力系统中的高频电流测量尤为重要。
3. 额定电流：电流互感器的额定电流是指其设计和制造时所规定的最大工作电流。
在实际应用中，我们需要根据被测电流的大小选择合适的电流互感器。
三、电流互感器在电力系统中的应用1. 电能计量：电流互感器常用于电能计量装置中，通过测量电流来计算电能的使用量。
这对于电力系统的运行和管理非常重要。
2. 保护装置：电流互感器在保护装置中起到了至关重要的作用。
通过监测电流的大小和变化情况，保护装置可以及时切断电路，以保护设备和人员的安全。
3. 故障检测：电流互感器可以用于故障检测，通过测量电流的波形和幅值，可以判断电力系统中是否存在故障，从而及时采取措施进行修复。
结论：通过本次实验，我们深入了解了电流互感器的工作原理、特性及其在电力系统中的应用。
电流互感器作为一种重要的电力测量装置，为电力系统的运行和管理提供了可靠的数据支持。
在今后的工作中，我们将进一步研究电流互感器的精度和稳定性，以提高电力系统的效率和安全性。
参考文献：[1] 陈启东. 电力系统与电力电子技术[M]. 机械工业出版社, 2014.[2] 王鹏. 电力系统自动化[M]. 机械工业出版社, 2016.。
电流互感器参数校验与误差分析
电流互感器参数校验与误差分析电流互感器是电力系统中常用的一种仪器，其主要作用是将高电流转换为低电流，方便测量和保护设备的使用。
然而，随着使用时间的增长和环境条件的变化，电流互感器的参数可能会发生漂移，导致测量误差的增加。
因此，对电流互感器进行定期的参数校验和误差分析是非常重要的。
一、电流互感器参数校验1. 校验原理电流互感器的主要性能参数包括变比、一次二次侧短路阻抗和一次二次侧漏抗。
校验的目的是通过对这些参数进行测量和比较，判断电流互感器的准确性和稳定性。
2. 校验方法常用的电流互感器校验方法包括比较法和计算法。
比较法是将待测电流互感器与已知准确参数的标准电流互感器进行连接，通过测量二者的输出信号，推导出待测电流互感器的参数。
计算法则是基于电流互感器的结构和传感器材料特性的数学计算方法，通过对已知参数进行计算，得到待测电流互感器的参数。
一般而言，比较法的精度相对较高，但需要使用标准仪器设备；计算法则更加简便，但准确度相对较低。
3. 校验设备和仪器在电流互感器的参数校验中，常用的设备和仪器有标准电流互感器、比较电桥、电源频率特性测量仪等。
标准电流互感器作为参照和比较的标准，必须具备稳定的性能和准确的参数。
比较电桥是用于测量待测电流互感器和标准电流互感器之间电压或电流差异的仪器，其灵敏度和精度决定了校验的准确性。
电源频率特性测量仪则用于验证电流互感器在不同频率下的性能。
二、误差分析1. 误差来源电流互感器的测量误差主要来自多个方面，包括电压降、温度变化、漏磁和负载变化等。
电压降是指一次侧电压和二次侧电压之间的差异，通常由电流互感器的内阻引起。
温度变化会影响电流互感器的线性度和零点漂移。
漏磁则是由于电流互感器的结构和工艺问题导致的，通常会引起漏电流的增加。
负载变化是指一次侧负载和二次侧负载之间的差异，会导致输出信号的波形畸变。
2. 误差评定误差评定是根据校验结果和实际工作要求，对电流互感器的误差进行分析和判断。
电流互感器原理和特性试验
电流互感器原理及特性试验一.电流互感器基本原理为保证电力系统的安全和经济运行,需要对电力系统及其中各电力设备的相关参数进行测量,以便对其进行必要的计量、监控和保护。
通常的测量和保护装置不能直接接到高电压大电流的电力回路上, 需将这些高电平的电力参数按比例变换成低电平的参数或信号,以供给测量仪器、仪表、继电保护和其他类似电器使用。
进行这种变换的变压器,通常称为互感器或仪用变压器。
互感器作为一种特殊的变压器,其特性与一般变压器有类似之处,但也有其特定的性能要求。
电流互感器(current transformer)简称CT,是将一次回路的大电流成正比的变换为二次小电流以供给测量仪器仪表继电保护及其他类似电器。
Z b,, 铁则（如10KV6～8个。
比,准的一次电流和二次电流。
电流互感器按其用途和性能特点可分为两大类:一类是测量用电流互感器,主要在电力系统正常运行时将相应电路的电流变换供给测量仪表积分仪表和其他类似电器,用于状态监视记录和电能计量等用途。
另一类是保护用互感器,主要在电力系统非正常运行和故障状态下,将相应电路的电流变换供给继电保护装置和其他类似电器,以便启动有关设备清除故障,也可实现故障监视和录波。
测量用和保护用两类电流互感器的工作范围和性能差别很大一般不能共用。
但可组装在一组电流互感器内,由不同的铁心和二次绕组分别实现测量和保护功能。
二 .电流互感器技术参数及意义实际一次电流Ip 实际一次电流方均根值（有效值）；额定一次电流Ipn 作为电流互感器性能基准的一次电流值，是长期连续正常运行一次电流值；国标 GB1208-1997规定标准值（以下简称标准值）：1012.5 15 20 25 30 40 50 60 75A以及它们十进制倍数或小数，一般 10-500kV电流互感器额定一次电流50-2500A, 用于100-600MW大型发电机10-20kV 出线侧的电流互感器一次电流可达到6000-25000A。
电流互感器伏安特性和 10%误差曲线 的原理和分析方法
电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。
目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。
（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。
图中L1、L2和K1、K2表示电流互感器一次、二次绕组。
此为一般CT 的简单原理图。
CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。
对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。
但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。
下面为了描述方便归算电流I2’用符号I2来表示。
二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。
正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。
当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。
在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。
磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。
这就是铁心饱和导致互感器出现大的传导误差的原理。
图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。
tpy电流互感器特点
tpy电流互感器特点TPY电流互感器是一种用于测量电流的传感器，具有以下特点：1. 高精度：TPY电流互感器采用先进的磁性材料和精密的制造工艺，能够实现较高的测量精度。
其内部的磁性材料能够对电流进行准确的转化，使得测量结果更加准确可靠。
2. 宽频带：TPY电流互感器具有较宽的频带特性，能够适应不同频率范围内的电流测量需求。
无论是低频还是高频电流，TPY电流互感器都能够提供准确的测量结果。
3. 高线性度：TPY电流互感器具有较好的线性度，能够实现电流与输出信号之间的线性关系。
这意味着在测量范围内，输出信号与电流之间的变化是相对稳定的，便于后续的信号处理和分析。
4. 低功耗：TPY电流互感器采用先进的电路设计和低功耗的电子元器件，能够实现较低的功耗。
这对于长时间连续运行的应用场景来说非常重要，可以减少能源消耗和设备散热问题。
5. 绝缘性能好：TPY电流互感器在电流测量时能够提供良好的绝缘性能，能够有效地隔离电流回路和测量回路，保护测量设备的安全性和稳定性。
6. 尺寸小巧：TPY电流互感器体积小巧，重量轻，便于安装和携带。
这使得它在空间受限的场合可以灵活应用，如在电力仪表、电力监测设备等领域。
7. 耐压能力强：TPY电流互感器具有较高的耐压能力，能够承受较大的电压。
这对于电流互感器在高压环境下的应用非常重要，能够确保其正常工作和长久稳定的性能。
8. 耐磁干扰：TPY电流互感器采用了屏蔽技术和抗磁干扰设计，能够有效地减少外界磁场对其测量结果的影响，提高了测量精度和稳定性。
9. 高可靠性：TPY电流互感器采用了高品质的材料和严格的制造工艺，具有较高的可靠性和稳定性。
其结构简单，没有易损件和移动部件，能够长时间稳定工作。
10. 易于安装：TPY电流互感器的安装非常简单方便，只需将其固定在电流回路上即可。
它适用于各种电流回路的安装，无需进行复杂的调试和校准过程。
总结起来，TPY电流互感器具有高精度、宽频带、高线性度、低功耗、绝缘性能好、尺寸小巧、耐压能力强、耐磁干扰、高可靠性和易于安装等特点。
电流互感器参数
电流互感器参数1. 介绍电流互感器是一种用于测量和监测交流电路中电流的传感器。
它们通常被用于监测电力系统中的电流，以提供用于保护、测量和控制的准确的电流信号。
本文将介绍电流互感器的一些重要参数，以便更好地了解和应用这一关键的电力设备。
2. 额定电流额定电流是电流互感器设计和制造的一个重要参数。
它表示电流互感器能够承受的最大额定电流。
通常以安培（A）为单位。
在选择电流互感器时，应确保该参数能够满足实际电路中的最高电流需求。
3. 额定电压额定电压是指电流互感器设计和制造的另一个重要参数。
它表示电流互感器能够承受的最大额定电压。
通常以伏特（V）为单位。
在选择电流互感器时，应确保该参数能够承受实际电路中的最高电压需求。
4. 额定频率额定频率是电流互感器设计和制造的另一个关键参数。
它指的是电流互感器能够正常工作的额定频率范围。
通常以赫兹（Hz）为单位。
在选择电流互感器时，应确保该参数能够适应实际电路中的频率要求。
5. 准确级别准确级别是电流互感器的重要技术指标之一。
它表示电流互感器测量电流的准确程度。
准确级别通常以百分比表示。
较高的准确级别意味着更准确的测量结果，但通常也意味着更高的成本。
6. 负载特性负载特性是指电流互感器在不同负载条件下的输出特性。
这些特性包括输出电流、相位差和误差等。
负载特性的好坏直接影响着电流互感器的测量准确性和稳定性。
7. 频率响应频率响应是指电流互感器在不同频率下测量电流的能力。
通常以频率响应范围或频率响应曲线的形式来表示。
更广的频率响应范围意味着电流互感器能够在更多的频率范围内提供准确的测量结果。
8. 隔离性能隔离性能是电流互感器的重要特性之一。
它指的是电流互感器将电路中的测量信号与外界电路隔离开的能力。
良好的隔离性能可以防止电路中的干扰影响到测量结果，从而提高测量的准确性和可靠性。
9. 温度特性温度特性是指电流互感器在不同温度条件下的输出特性。
温度对电流互感器的测量精度和稳定性有重要影响。
电流互感器试验报告(一)2024
电流互感器试验报告（一）引言概述电流互感器试验报告（一）旨在对电流互感器进行全面、系统的试验评估。
本报告将从多个角度对电流互感器的性能、稳定性、精度和可靠性进行评估，为进一步优化电流互感器设计和应用提供参考依据。
正文内容：1. 性能评估1.1 电流互感器额定输入电流测试1.2 电流互感器额定输出电流测试1.3 电流互感器负载特性测试1.4 电流互感器温度特性测试1.5 电流互感器频率特性测试2. 稳定性评估2.1 电流互感器长时间稳定性测试2.2 电流互感器温度变化下的稳定性测试2.3 电流互感器负载变化下的稳定性测试2.4 电流互感器震动环境下的稳定性测试2.5 电流互感器环境湿度变化对稳定性的影响测试3. 精度评估3.1 电流互感器静态精度测试3.2 电流互感器动态响应速度测试3.3 电流互感器准确度等级测试3.4 电流互感器相位差测试3.5 电流互感器线性度测试4. 可靠性评估4.1 电流互感器长期工作寿命测试4.2 电流互感器温度变化对可靠性的影响测试4.3 电流互感器负载变动对可靠性的影响测试4.4 电流互感器电磁干扰抗性测试4.5 电流互感器振动环境下的可靠性测试5. 应用评估5.1 电流互感器与其他线路设备的兼容性测试5.2 电流互感器在实际工作环境中的效果评估5.3 电流互感器在不同工作条件下的应用可行性评估5.4 电流互感器的安装和维护便捷性评估5.5 电流互感器的成本效益分析总结本文对电流互感器进行了全面、系统的试验评估，并从性能、稳定性、精度和可靠性等多个角度进行了评估。
通过试验结果的分析和总结，提供了优化电流互感器设计和应用的理论基础。
进一步的研究和改进将有助于提高电流互感器在各种电气系统中的性能和可靠性，为电力行业的发展和稳定供电提供支持。
电流互感器精度校准及误差传递分析
电流互感器精度校准及误差传递分析电流互感器是一种用来测量或监测电流的装置，广泛应用于电力系统、工业生产和实验室等领域。
准确的电流互感器对于保障系统的安全运行和实时监测起着至关重要的作用。
本文将主要讨论电流互感器的精度校准方法以及误差传递的分析。
首先，校准是保证电流互感器精度的基本手段之一。
精确的电流互感器应该能够在电流范围内提供准确的输出，误差应尽可能小。
校准可以通过实验室标准装置进行，确保测量的准确性。
一般而言，校准仪器的准确度应该远高于待校准电流互感器的精度要求，以确保校准的准确性和可靠性。
基本的电流互感器校准方法包括两个步骤：一是测量一次侧和二次侧的额定电流值，通过仪器的精确测量，确定实际输出电流的准确性；二是通过反推计算，得到一系列校准点，以评估电流互感器在不同电流值下的误差情况。
校准点的选择应覆盖待校准电流互感器实际工作范围内的不同电流值，以保证校准的全面性。
通过比较测量值和标准值的差异，可以计算出电流互感器的误差。
误差传递是指在电流互感器中，实际测量的误差会通过互感器的传递函数传递给输出信号。
误差传递的主要原因包括互感器的线性误差、相位误差和磁化误差等。
线性误差是指电流互感器输出信号与输入信号之间的线性关系误差。
相位误差是指电流互感器输出信号的相位与输入信号的相位之间的差异。
磁化误差是指在工作电流范围内，电流互感器的饱和特性对测量结果产生的影响。
误差传递的分析是为了了解电流互感器的输出信号与输入信号之间的差异，并建立误差修正模型。
常用的误差传递分析方法有：频率响应法、模型识别法和人工神经网络法等。
频率响应法通过对电流互感器的输入信号进行激励，并测量输出信号的幅度和相位，从而得到误差传递函数。
模型识别法则是通过利用预先设定的数学模型拟合实际测量数据，从而获得误差传递模型。
而人工神经网络法则是通过训练神经网络模型来估计电流互感器的误差传递关系。
误差传递分析的结果可以用于误差修正。
通过对误差传递模型的分析，我们可以了解到各种误差对测量结果的影响程度，并根据这些结果进行误差补偿。
电流互感器试验报告
电流互感器试验报告引言电流互感器是电力系统中常用的电气设备，用于测量高电压、高电流下的电流水平。
本文通过对电流互感器的试验和测试，旨在评估其性能和可靠性，并提供有关其在实际应用中的一些建议和注意事项。
一、试验目的和方法1.1 试验目的本次试验的目的是验证电流互感器在工作条件下的准确性、响应速度和稳定性，以确保其符合设计要求和使用要求。
1.2 试验方法试验过程分为静态试验和动态试验两部分。
静态试验包括校准、准确性和相位差测试；动态试验包括频率响应和过程响应的测试。
试验使用标准测试设备，并根据相关标准和规程进行操作。
二、试验结果与分析2.1 静态试验结果经过校准后，电流互感器的准确性和相位差得到了验证。
准确性测试表明，在额定电流下，互感器的输出与实际电流之间存在微小的误差，在允许范围内。
相位差测试结果显示，互感器的相位差在正负1度的范围内，表明其对输入电流的相位没有明显的影响。
2.2 动态试验结果频率响应测试中，对电流互感器施加了不同频率和幅值的电流，测量输出的响应情况。
结果显示，互感器在额定频率附近具有较高的精度和稳定性，但在较高频率下逐渐失去准确性。
过程响应测试中，测试了互感器对快速变化电流的响应能力。
结果表明，互感器在瞬态条件下具有很好的响应特性，能够准确捕捉到电流的瞬时变化。
三、结论与建议3.1 试验结论根据试验结果，可以得出以下结论：- 电流互感器具有良好的准确性和相位一致性；- 互感器的频率响应在额定频率范围内较为稳定，但在高频率下会有较大的误差；- 互感器对瞬态条件具有很好的响应能力。
3.2 建议鉴于试验结果的结论，提出以下建议：- 在使用电流互感器时，应尽量在其额定频率附近进行，以保证测量结果的准确性；- 对于高频率应用场景，应选择适用于该频率范围的互感器，避免误差；- 对于需要测量瞬态变化的电流情况，可以更加自信地使用电流互感器。
四、结语本次电流互感器试验评估了其准确性、稳定性和响应特性。
电流互感器频率特性分析及改善研究
测量了电流互感器的频带"并通过数据补偿的方法 拓宽频带) 文献,$- 分析了 U2+2d<W[线圈的频率特 性"通过实验证明了改善线圈的结构设计可提高线 圈的固有频率"选择合适的积分时间参数"可拓宽频 带) 文献,' 8A- 以电容式电压互感器为研究对象" 通过建立数学模型和仿真"分析了频率对输出结果 误差的影响和改善频率特性方法) 文献,*- 设计了 测量空心线圈电流互感器各工作特性的测试方案" 通过各测量 结 果 的 分 析" 提 出 了 相 应 的 改 善 方 法) 该文通过建立电流互感器的相频特性(幅频特性的 数学模型"分析电流互感器输入信号频率的变化对 输出结果误差的影响"并提出了相应的改善措施)
NZ电流互感器的工作原理及数学模型
电流互感器本质就是一种特殊变压器"在测量 电路中"电流互感器一次侧绕组串联于被测电路"二
.&.
工业仪表与自动化装置))))))))))))))))$%!& 年第 ' 期
次侧绕组与采样电路连接,(- " 其工作原理 如 图 ! 所示)
图 !)电流互感器工作原理示意图
$%!& 年第 ' 期)))))))))))))))工业仪表与自动化装置
电流互感器励磁特性试验及其方法
电流互感器励磁特性试验及其方法作者：孙俣来源：《城市建设理论研究》2014年第37期摘要：随着科学技术的不断发展，常规励磁特性试验方法已经不能满足试验要求，超高压、大容量发电机组中被广泛应用。
本文主要对电流互感器励磁特性试验及其方法进行探究，首先对电流互感器励磁特性试验以及其设备的发展进行分析，然后提出采用低频、变频技术进行试验的方法，并且对低频、变频电源的试验原理和优势进行分析。
关键词：电流互感器、励磁特性试验、方法中图分类号：TM452文献标识码： A一、前言近几年来，随着电力事业的不断发展，发电厂单机容量不断增大，输电线路电压等级、输送容量越来越高，这样就使得很多高电压、大变比组合式的电流互感器被广泛应用。
电流互感器励磁特性试验主要是检测保护用电流互感器性能最常用、最有效的方法，也能目前被广泛使用的检测方法。
二、电流互感器励磁特性试验励磁特性试验如图1所示：电流互感器励磁特性试验接线图。
试验时，一次绕组开路,除被试二次绕组外，其余二次绕组开路。
调节调压器，监视电流表，按预先设定的电流值，读取并记录电压值，一般应记录到励磁电势饱和点以上；有时励磁电压可以只升到额定等效二次极限电压Ual。
为减小铁心饱和带来的影响，电流表应为电磁系、电动系仪表或测量有效值的数字表，电压、电流表测量范围应适合。
根据记录的电流、电压值测绘电流互感器各绕组的励磁特性曲线。
操作时注意调压器不能来回调节，以避免铁心磁滞带来的影响。
首次励磁特性试验，应先验证厂家提供的励磁特性曲线是否满足复合误差或暂态特性误差要求。
试验完成后，用所测绘的伏安特性曲线与厂家提供的出厂试验曲线对比，两条曲线应基本重合；例行试验时，也可与前几次的试验曲线进行对比。
对同间隔 A、B、C 三相电流互感器各绕组励磁特性曲线应基本重合。
接为差动保护的各间隔互感器励磁特性曲线要求基本一致，此外差动保护用互感器还要求实际二次负荷、剩磁系数一致。
三、电流互感器励磁特性试验设备的发展常规互感器励磁特性试验方法比较简单，对试验设备的要求也不高，众多厂商提供了各种电流互感器特性测试仪，其功能一般包括励磁特性测量、电流比測量、极性检测。
