S228细集料砂当量试验记录
细集料砂当量试验检测记录表
检测单位名称：记录编号：
工程部位/用途
委托/任务编号
样品名称
样品编号
规格型号
来样日期
检测依据
样品描述
判定依据
试验地点
试验条件
温度： ℃ 湿度： %
试验日期
主要仪器设备名称及编号
含水率试验
试样编号
容器质量m1(g)
未烘干的试样+容器总质量m2(g)
烘干后的试样+容器总质量m3(g)
含水率测值ω(%)
含水率平均值(%)
砂当量试验
相当于干燥试样120g时的
潮湿试样的质量(g)
试筒中絮凝物和沉淀物的
总高度h1(mm)
试筒中用活塞测定的集料沉淀物的高度h2(m)
试样的砂当量测值SE(%)
试样的砂当量平均值(%)
附加声明：
检测：记录：复核： 日期： 年 月 日
细集料砂当量试验记录
目测沉淀物高度h2（mm） 测量值 目测砂当量 平均值 其他记录计算 监理签字
录年月来自日细集料砂当量试验记录
试验依据标准 合同段号 砂当量仪型号、编号 秒表编号 试样编号 盘（盒）号 盘（盒）+湿试样质量（g） 盘（盒）+干试样质量（g） 水质量（g） 干试样质量（g） 测量值 试样含水量（%） 平均值 砂当量试验称取湿样质量（g） 试样湿润静置时间（min） 振荡时间（min） 振荡次数（次） 冲洗后液体静置时间（min） 絮状凝结物+沉淀物的高度h1（mm） 活塞测定沉淀物高度h2（mm） 测量值 砂当量 平均值 试验检测类型 任务单编号 称量器具型号、编号 试验日期
细集料砂当量试验
细集料砂当量试验1 目的与适用范围1.1 本方法适用于测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
砂当量用SE表示。
1.2 本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料最大粒径不超过4.75mm(圆孔筛5mm)。
2 仪具与材料2.1 仪具：2.1.1 透明圆柱形试筒：如图1，透明塑料制，外径40mm±0.5mm，内径32mm±0.25mm，高度420mm±0.25mm。
在距试筒底部100mm、380mm处刻划刻度线，试筒口配有橡胶瓶口塞。
2.1.2 冲洗管如图2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6mm±0.5mm，内径为4mm ±0.2mm。
管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1mm±0.1mm。
2.1.3 透明玻璃或塑料桶：容积5L，有一根虹吸管放置桶中，桶底面高出工作台约1.5m。
2.1.4 橡胶管(或塑料管)：约1.5m，内径约5mm，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。
2.1.5 配重活塞：如图3，由长440mm±0.25mm的杆、直径25mm±0.1mm的底座(下面平坦、光滑、垂直杆轴)、套筒和配重组成。
且在活塞上有三个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。
欠图3幅套筒为黄铜或不锈钢制，厚10mm±0.1mm，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置，套筒上有一个螺钉用以固定活塞杆，配重为1kg±5g.2.1.6 机械振荡器：可以使试筒产生横向的直线运动振荡，振幅203mm±1.0mm，频率180次/min±2次/min。
2.1.7 天平：称量1kg，感量不大于1g。
2.1.8 烘箱：能使温度控制在105±5摄氏度。
2.1.9 温度计。

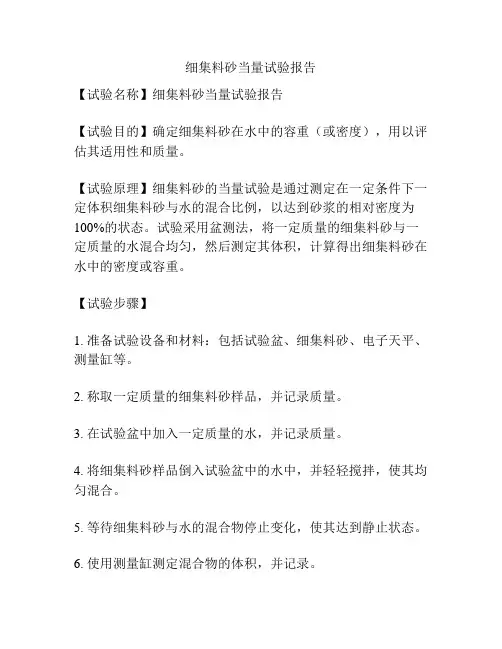

细集料砂当量试验报告
细集料砂当量试验报告
【试验名称】细集料砂当量试验报告
【试验目的】确定细集料砂在水中的容重（或密度），用以评估其适用性和质量。
【试验原理】细集料砂的当量试验是通过测定在一定条件下一定体积细集料砂与水的混合比例，以达到砂浆的相对密度为100%的状态。
试验采用盆测法，将一定质量的细集料砂与一定质量的水混合均匀，然后测定其体积，计算得出细集料砂在水中的密度或容重。
【试验步骤】
1. 准备试验设备和材料：包括试验盆、细集料砂、电子天平、测量缸等。
2. 称取一定质量的细集料砂样品，并记录质量。
3. 在试验盆中加入一定质量的水，并记录质量。
4. 将细集料砂样品倒入试验盆中的水中，并轻轻搅拌，使其均匀混合。
5. 等待细集料砂与水的混合物停止变化，使其达到静止状态。
6. 使用测量缸测定混合物的体积，并记录。
7. 容重计算：根据细集料砂样品的质量和混合物的体积，计算细集料砂的密度或容重。
【试验结果】根据试验步骤所测得的细集料砂质量和混合物体积，计算得出细集料砂的密度或容重。
试验结果可以用表格形式展示，并注明试验日期和参与试验的人员。
【试验结论】根据试验结果，可以评估细集料砂的适用性和质量。
如果细集料砂的密度或容重符合规定的标准，则说明其质量良好，适合在建筑和工程中使用。
如果密度或容重不达标，则需要进行进一步调整或筛选细集料砂。
【注意事项】在进行细集料砂当量试验时，需要保证试验设备和试验样品的清洁干燥，以避免影响试验结果的准确性。
还需要根据试验要求和标准，严格操作试验步骤，并严密记录试验数据。
细集料砂当量试验记录表
细集料砂当量试验记录表1. 试验目的本试验旨在确定细集料砂的当量砂粒含量，以便进一步确定其砂性质。
2. 试验设备•加热器：能够控制加热温度的加热器。
•碳硅热分析仪：能够测量样品中碳和硅的质量比的设备。
•温度计：能够测量加热器内温度的设备。
•触发器：用于控制样品的加热和停止加热。
3. 试验原理细集料砂的当量砂粒含量是指在砂中含有的与石英砂中相同比例的石英颗粒重量（含量）。
因此，只要知道所分析砂的石英砂（粒径大于0.06mm）的质量，就能够计算出细集料砂的当量砂粒含量。
本试验采用氧化碳中间体法进行测试，即将细集料砂加热至高温，保证其热化学反应完全进行，即：SiO2 + C → Si + CO2将CO2透过气体导管送入CO2收集瓶，通过研磨，粉碎形成的固相样品即可进行化学分析。
石英砂含量即为固相样品中的SiO2含量。
4.试验步骤4.1 样品的制备将待测试的细集料砂样品中粒径大于0.06mm的颗粒去除，称取2g 左右，置于碳硅热分析仪装置的量热瓶中待用。
4.2 加热将量热瓶装置放入加热器，设置样品加热温度为1050℃，设置加热时间为1h。
4.3 分析固相样品当加热完成后，取出量热瓶装置，用钳子夹住装置头部，用力把量热瓶装置强行掰开，将样品取出，研磨、粉碎样品后进行化学分析。
4.4 化学分析将粉碎后的固相样品加入稀盐酸(HCl)中，加热至完全溶解。
加入过量的二氧化硅(H2SO4)后再次加热至完全干燥，使得样品中所有的碳酸化物完全分解。
加入少量的氢氟酸(HF)，并加热蒸发，使得样品中所有的二氧化硅可完全挥发。
度量挥发后的氢氟酸(HF)液体的质量，其中所含的二氧化硅即为固相样品的SiO2含量。
5. 试验结果试验批次样品重量(g)颗粒大于0.06mm石英含量(g)固相样品中SiO2质量(mg)细集料砂石英含量(%)1 2.00 1.53143.776.4试验批次样品重量(g)颗粒大于0.06mm石英含量(g)固相样品中SiO2质量(mg)细集料砂石英含量(%)2 2.01 1.50139.875.73 2.01 1.58145.876.06. 试验结论根据试验结果可知，本次细集料砂当量试验中，细集料砂石英含量分别为76.4%、75.7%和76.0%。
细集料砂当量试验
细集料砂当量试验1目的与适用范围1.1本方法适用于测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
砂当量用SE表示。
1.2本方法适用于公称最大粒径不超过4.75㎜的集料。
2仪具与材料(1)仪具①透明圆柱形试筒：如图T0334-1，透明塑料制，外径40㎜±0.5㎜，内径32㎜±0.25㎜.高度420㎜±0.25㎜。
在距试筒底部100㎜、380㎜处刻划刻度线，试筒口配有橡胶瓶口塞。
③冲洗管：如图T0334-2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6㎜±0.5㎜，内径为4㎜±0.2㎜。
管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1㎜±0.1㎜。
图T0334-1透明圆柱试筒(尺寸单位：㎜)图T0334-2冲洗管(尺寸单位：㎜)③透明玻璃或塑料桶：容积5L，有一根虹吸管放置桶中，桶底面高出工作台约1m。
④橡胶管(或塑料管)：长约1.5m，内径约5㎜，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。
⑤配重活塞：如图T 0334-3，由长440㎜±0.25㎜的杆、直径25㎜±0.1㎜的底座(下面平坦、光滑，垂直杆轴)、套筒和配重组成。
且在活塞上有三个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。
套筒为黄铜或不锈钢制，厚10㎜±0.1㎜，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置。
套筒上有一个螺钉用以固定活塞杆。
配重为1㎏±5g 。
⑥机械振荡器：可以使试筒产生横向的直线运动振荡，振幅203㎜±1.0㎜，频率180次／min±2次／min 。
⑦天平：称量1㎏，感量不大于0.1g 。
⑧烘箱：能使温度控制在105℃±5℃。
⑨秒表。
⑩标准筛：筛孔为4.75㎜。
○11温度计。
○12广口漏斗：玻璃或塑料制，口的直径100㎜左右。
细集料砂当量试验操作规程
细集料砂当量试验操作规程
1、用冲洗管将冲洗液加入试筒，直至最下面100mm刻度处。
2、把相当于120g±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中。
3、用手掌反复敲打试筒下部，以除去气泡，并使试样尽快润湿，然后放置10min。
4、在试样静止10min±1min后，在试筒上塞上橡胶塞堵住试筒，将试筒水平固定在振荡器上。
5、开动机械振荡器，在30s±1s的时间内振荡90次。
然后将试筒取下竖直放回试验台上，拧下橡胶塞。
6、将冲洗管插入试筒中，用冲洗液冲洗附在试筒壁上的集料，然后迅速将冲洗管插到试筒底部,不断转动冲洗管，使附着在集料表面的土粒杂质浮游上来。
7、缓慢匀速向上拔出冲洗管，当冲洗管抽出液面，且保持液面位于380mm刻度线时，切断冲洗管的液流，使液面保持在380mm刻度线处，然后开动秒表静置20min±15s。
8、在静置20min后，用尺量测从试筒底部到絮状凝结物上液面的高度(h1)。
9、将配重活塞徐徐插入试筒里，直至碰到沉淀物时，立即拧紧套筒上的固定螺丝。
将活塞取出，用直尺插入套筒的开口中，量取套筒顶面至活塞底面高度h2，准确至1mm。
同时记录试筒内的温度，准确至1℃。
细集料砂当量试验资料
（5）开动机械振荡器，在30s±1s的时间内振荡90次。 用手振荡时，仅需手腕振荡，不必晃动手臂，以维持振幅 230±25mm，振荡时间和次数与机械振荡器同。然后将 试筒取下竖直放回试验台上，拧下橡胶塞。
量，以鉴定材料是否合格。
3.试验准备
（2）测定试样含水率。试验用的样品，在 测定含水率和取样试验期间不要丢失水分。
由于试样是加水湿润过的，对试样含水 率应按现行含水率测定方法进行，含水率 以两次测定的平均值计，准确至0.1%。经 过含水率测定的试样不得用于试验。
3.试验准备
（3）称取试样的湿重
（6）机械振荡器：可以使试筒产生横向的直线运动振荡， 振幅203mm±1.0mm，频率180次/min±2次/min。
（7）天平：称量1kg,感量不大于0.1g。 （8）烘箱：能使温度控制在105℃±5℃。 （9）秒表。
2.仪具与材料
（10）标准筛：筛孔为4.75mm。 （11）温度计。 （12）广口漏斗：玻璃或塑料制，口的直径100mm左右。 （13）钢板尺：长50cm,刻度1mm。 （14）其它：量筒（500ml）、烧杯（1L）、塑料桶（5L）、烧杯、
注：在配制稀浆封层及微表处混合料时，4.75mm部分经常是由
两种以上的集料混合而成，如由3mm～5mm和3mm以下石屑混合，
或由石屑与天然砂混合组成时，可分别对每种集料按本方法测定其砂
当量，然后按组成比例计算合成的砂当量。为了减少工作量，通常做
法是将样品按配比混合组成后过4.75mm筛，测定集料混合料的砂当
（10）按上述步骤进行2个试样的平行试验。
S228细集料砂当量试验记录
平均含水量 (%)
砂当量测定
试验次数
絮凝物和沉淀物总 湿试样重量 (g)
高度(h1)
结论：
沉淀物高度(h2)
砂当量平均值 砂当量SE(%)
SE(%)
说明：一种集料应平行测定两 次，
集料的砂当量SE是二个试样平行
定砂当量的平均值，以活塞测得
砂当量为准，并以整数表示。
试验：
复核：
监理工程师：
日期：
承包单位： 监理单位： 工程名称 取样地点 试样描述
含水量测定
试验次数
容器质量(g)
高速公路工程建设项目
细集料砂当量试验记录
施工路段
取样名称
材料产地
容器+试样总质量 (g)
烘干后容器与试样总质量(g)
水重(g)
S228
合 同 段：本ຫໍສະໝຸດ 编号：试验单位 试验规程 试验负责人 干试样重(g)
含水量 (%)
