断路器的用途和分类
负荷开关、隔离开关、断路器具体的作用与区别
负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。
简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。
下面一起具体来看看它们的作用与区别。
（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。
甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。
例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。
同时，也可以用来操作一些小电流的电路。
（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
（2）根据运行需要，换接线路。
（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。
根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。
（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
断路器按保护特性及用途分类
断路器按保护特性及用途分类断路器是电力系统中的一种重要保护装置，其主要作用是在电路发生过载、短路等故障时及时切断电路，以保护电源设备和线路不被损坏。
根据保护特性和用途的不同，断路器可以分为多种类型。
下面将对断路器按照保护特性和用途进行分类介绍。
1.按保护特性分类：(1)过载保护型断路器：用于保护线路和设备在电流超过额定值时不受损害。
过载保护型断路器的动作特性与电流大小和时间有关，当电流超过额定值一定时间后，断路器将自动切断电路。
这种类型的断路器主要用于保护线路和设备，防止因电流过大导致的过热和损坏。
(2)短路保护型断路器：用于保护线路和设备在发生短路故障时的安全运行。
短路保护型断路器的动作特性与电流峰值有关，当电路发生短路故障时，电流会瞬间急剧增大，断路器能够在极短的时间内迅速切断电路，以防止短路电流造成的设备损坏和火灾。
(3)过电压保护型断路器：用于保护线路和设备在电压超过额定值时不受损害。
过电压保护型断路器可感测到电压超过设定值后自动切断电路，以防止过高的电压对设备的损坏。
(4)欠电压保护型断路器：用于保护线路和设备在电压低于额定值时能够正常运行。
欠电压保护型断路器可感测到电压低于设定值后自动切断电路，以防止过低的电压对设备的损坏。
2.按用途分类：(1)低压断路器：主要用于低压配电系统中，保护低压线路和设备免受过载和短路等故障的影响。
低压断路器通常具有较低的额定电流和额定电压，广泛应用于住宅、商业和工业领域。
(2)中压断路器：主要用于中压配电系统中，保护中压线路和设备免受过载和短路等故障的影响。
中压断路器通常具有较高的额定电流和额定电压，常见于工业厂区、大型商业建筑和电网系统中。
(3)高压断路器：主要用于高压配电系统和输电系统中，保护高压线路和设备免受过载和短路等故障的影响。
高压断路器通常具有很高的额定电流和额定电压，常见于发电厂、变电站和大型工矿企业等。
(4)智能断路器：智能断路器是一种结合了数字化技术和保护功能的新型断路器。

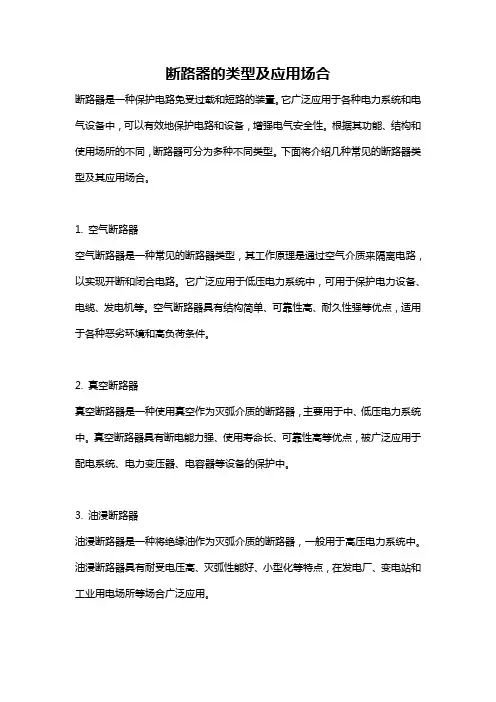

断路器的类型及应用场合
断路器的类型及应用场合断路器是一种保护电路免受过载和短路的装置。
它广泛应用于各种电力系统和电气设备中，可以有效地保护电路和设备，增强电气安全性。
根据其功能、结构和使用场所的不同，断路器可分为多种不同类型。
下面将介绍几种常见的断路器类型及其应用场合。
1. 空气断路器空气断路器是一种常见的断路器类型，其工作原理是通过空气介质来隔离电路，以实现开断和闭合电路。
它广泛应用于低压电力系统中，可用于保护电力设备、电缆、发电机等。
空气断路器具有结构简单、可靠性高、耐久性强等优点，适用于各种恶劣环境和高负荷条件。
2. 真空断路器真空断路器是一种使用真空作为灭弧介质的断路器，主要用于中、低压电力系统中。
真空断路器具有断电能力强、使用寿命长、可靠性高等优点，被广泛应用于配电系统、电力变压器、电容器等设备的保护中。
3. 油浸断路器油浸断路器是一种将绝缘油作为灭弧介质的断路器，一般用于高压电力系统中。
油浸断路器具有耐受电压高、灭弧性能好、小型化等特点，在发电厂、变电站和工业用电场所等场合广泛应用。
4. SF6 断路器SF6 断路器是一种使用六氟化硫气体作为灭弧介质的断路器，其特点是灭弧能力强、体积小、可靠性高。
此外，SF6 断路器还具有抗湿度、污染和热稳定性好的特点，适用于高压电力系统、变电站和工业用电场所中。
5. 剩余电流断路器（RCD）剩余电流断路器是一种专门用于人身安全保护的断路器，主要用于低压电力系统和家庭电气设备中。
它可以检测到电路中的泄露电流，一旦检测到泄露电流超过设定值，断路器便会迅速切断电路，以避免触电事故的发生。
除了以上几种常见的断路器类型外，还有其他一些特殊用途的断路器，如电子断路器、动力自动重合闸等。
这些断路器在特定的场合中具有特殊的功能和应用。
总之，断路器作为一种重要的电力保护设备，根据其不同的介质、结构和功能特点，可以应用于各种电力系统和电气设备中，以保护电路和设备的安全运行。
不同类型的断路器适用于不同的工作环境和电气负荷，选择合适的断路器对于电力系统的稳定运行和人身安全具有重要意义。
《断路器知识培训》课件
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
工厂常用低压电器
2.1 低压断路器
2.1.6常用典型低压断路器
万能式低压断路器又称为框架式断路器，国产主要有DW15 、DW16和DWX15及DW45等系列，还有引进国外技术 生产的ME、AH、3WE等系列产品。DW15系列适用于交 流50 Hz，额定工作电压至1 140 V，额定电流至4 000 A的低压电路中，用来配电、保护低压电网及电源设备的过 载、欠电压和短路，还可以用来保护电动机，还可在正常条 件下做不频繁的启动控制，DW15系列的结构示意图如图25所示。
上一页 下一页 返回
2.1 低压断路器
2.1.4脱扣器的种类及作用 低压断路器配置的脱扣器有多种形式，有的配置单一的脱扣
器，更多的是配置两种或两种以上的脱扣器，当配置两种及 两种以上的脱扣器的称为复式脱扣器。根据脱扣器的工作原 理不同，常见的脱扣器分为以下几种： （1）过流脱扣器。过流脱扣器均与被保护电路串联，在正 常情况下，其感测元件的电流虽不为0，但不足以使自由脱 扣机构动作，当其工作电流超过整定值时，其感测元件才会 动作，使断路器延时或瞬时分断主电路。根据其原理又分为 瞬时动作的电磁式过流脱扣器、过载长延时反时限动作的双 金属片热脱扣器、过载长延时反时限动作短路瞬时动作的液 压脱扣器、过载长延时短路短延时及特大短路瞬时动作的半 导体脱扣器。
工厂常用低压电器
2.1 低压断路器
2.1.1低压断路器的用途、特点、种类
1.断路器的用途 低压断路器俗称自动空气开关，是低压配电网中主要开关电
器之一，它不仅可以接通和分断正常负载电流、电动机工作 电流和过载电流，而且能接通和分断短路电流。主要在不频 繁操作的低压电路中作为电源开关使用，并对线路和电气设 备及电动机等起保护作用，当它们发生过载、严重过流、短 路、断相、漏电等故障时，能自动切除故障线路及故障设备 。
什么是断路器？断路器的用途和分类
什么是断路器？
断路器(英文名称：circuit-breaker，circuit breaker)是指能够关合、
承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
电气设备元件断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，断路器已获得了广泛的应用。
断路器的用途和分类
电气设备元件断路器是一种很基本的低压电器,断路器具有过载、短
路和欠电压保护功能,有保护线路和电源的能力.
空气开关和断路器的用法与功能都是差不多的,只是一般空开用
在负荷较小的场合,电气设备元件断路器一般用在负荷相对较大一点
的场合.
根据所采用灭弧介质的不同,断路器包括空气断路器(俗称空气开关)、真空断路器、SF6断路器、油断路器等.民用建筑电气设计由于电压多为220~380V,断路器灭弧介质为空气,故称空气开关或断路器
都对.但对于电力系统来说,就要具体对待识别了.
市场上的断路器主要品种有:
塑壳断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、智能型万能式。
高压断路器的分类
高压断路器的分类
高压断路器是电力系统中重要的电气设备，用于控制和保护电力系统的正常运行。
根据其结构和用途，高压断路器可以分为多种类型，包括：
1. 油浸式断路器：其内部充满绝缘油，能够有效地隔离电弧，具有较高的短路承受能力和断开能力，常用于电力系统中的主要开关设备。
2. SF6气体断路器：使用SF6气体作为绝缘介质，具有较高的绝缘性能和短路承受能力，广泛应用于电力系统中。
3. 真空断路器：使用真空作为绝缘介质，具有良好的短路承受能力和断开能力，适用于电力系统中的小型开关设备。
4. 气体泄漏断路器：当断路器内部发生气体泄漏时，能够自动断开电路，保护电力系统的安全运行。
5. 组合式断路器：将不同的断路器组合在一起，形成一种复合式设备，具有多种功能，适用于不同的电力系统。
总之，高压断路器的分类多种多样，根据电力系统的需要选择适合的断路器能够提高电力系统的安全性、可靠性和稳定性。
- 1 -。
高压开关电器分类
高压开关电器分类
高压开关电器是电力系统中重要的组成部分，主要用于控制、保护和隔离电力设备。
根据其用途和结构特点，高压开关电器可以分为以下几类。
一、断路器
断路器是高压开关电器中最常见的一种，主要用于开关电路和保护电力设备。
根据其结构和用途，断路器可以分为空气断路器、油浸断路器、SF6断路器等。
其中，空气断路器结构简单、使用方便，但是断电容量较小；油浸断路器断电容量大，但是需要维护油池和油泵等设备；SF6断路器断电容量大，但是SF6气体对环境有一定的污染。
二、隔离开关
隔离开关主要用于隔离电力设备，以便进行检修和维护。
隔离开关通常与断路器配合使用，可以实现对电力设备的完全隔离。
根据其结构和用途，隔离开关可以分为手动隔离开关、电动隔离开关等。
三、接地开关
接地开关主要用于将故障电流引入地面，以保护电力设备和人身安全。
根据其结构和用途，接地开关可以分为手动接地开关、电动接地开关等。
四、负荷开关
负荷开关主要用于控制电力设备的负荷开关，以实现对电力设备的远
程控制。
根据其结构和用途，负荷开关可以分为手动负荷开关、电动
负荷开关等。
五、组合电器
组合电器是将多种高压开关电器组合在一起，以实现对电力设备的全
面控制和保护。
根据其结构和用途，组合电器可以分为箱式组合电器、柜式组合电器等。
总之，高压开关电器是电力系统中不可或缺的组成部分，其分类和用
途多种多样。
在实际应用中，需要根据电力设备的具体情况和需要，
选择合适的高压开关电器，以保证电力系统的正常运行和安全稳定。
高压断路器的分类
高压断路器的分类高压断路器是一种用于保护电气设备免受过载和短路的关键设备。
根据其不同的工作原理和结构特点，可以将高压断路器分为几类，包括空气断路器、真空断路器、SF6气体断路器等。
下面将分别介绍这几类高压断路器的分类和特点。
空气断路器是最早出现的一种断路器，其工作原理是利用空气作为灭弧介质。
当电路中发生过载或短路时，空气断路器可以迅速切断电路，避免设备损坏。
空气断路器具有结构简单、价格低廉等优点，但由于其灭弧能力有限，适用范围受到一定限制。
真空断路器是一种利用真空作为灭弧介质的断路器。
相比空气断路器，真空断路器具有更好的灭弧性能和更高的短路电流承受能力，适用于高压、大电流的电路。
真空断路器具有结构紧凑、可靠性高等优点，被广泛应用于工业和电力系统中。
SF6气体断路器是利用SF6气体作为灭弧介质的断路器。
SF6气体具有良好的灭弧性能和绝缘性能，使得SF6气体断路器在高压、大电流的电路中表现优异。
SF6气体断路器具有灭弧能力强、寿命长等优点，但由于SF6气体对环境有一定的污染性，近年来逐渐受到限制。
根据断路器的使用场景和要求，可以选择不同类型的高压断路器。
空气断路器适用于一般的电路保护，真空断路器适用于高压、大电流的电路，SF6气体断路器适用于对灭弧性能有较高要求的电路。
在选择高压断路器时，需要结合实际情况综合考虑各种因素，以确保电气设备的安全运行。
总的来说，高压断路器在电气系统中扮演着至关重要的角色，不同类型的断路器各有特点，适用于不同的电路环境。
通过了解和选择适合的高压断路器，可以有效保护电气设备，确保电路的安全稳定运行。
希望本文对读者对高压断路器的分类和特点有所了解，帮助他们在实际应用中做出正确的选择。
断路器知识培训
断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。
它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。
断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。
断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。
二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。
（2）发电机断路器：用于保护发电机和发电系统。
（3）输电线路断路器：用于保护输电线路和变电站等设备。
2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。
（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。
（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。
3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。
（2）高压断路器：额定电压在1000V以上的断路器。
三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。
2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。
3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。
4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。
5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。
四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。
（2）断路器的接线要正确，接触良好，紧固可靠。
（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。
2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。
（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。
（3）定期检查断路器的性能和动作特性，确保其正常工作。
断路器D型和k型的用途
断路器D型和k型的用途断路器是一种用来保护电路和设备的关键电气保护装置。
不同类型的断路器在不同的应用场景下发挥着不同的作用。
D型断路器和K型断路器是常见的两种类型，下面将详细介绍它们的用途。
D型断路器是一种具有漏电保护功能的断路器，也称为“漏电断路器”。
它的主要功能是检测电路是否存在漏电情况，并在发生漏电时迅速切断电源，以保护人身安全和预防火灾事故。
D型断路器通常用于住宅电路和商业建筑中，特别是对于接地不好、有可能引发漏电的场所，如浴室、厨房、地下室等。
D型断路器通常具有灵敏的漏电检测功能，可以迅速检测到微弱的漏电电流并切断电源，提供有效的漏电保护，大大降低了电气事故的发生率。
D型断路器的工作原理是通过检测电路中的漏电电流来判断是否存在漏电情况。
当电路中的漏电电流超过设定值时，D型断路器会立即切断电源，阻止漏电电流通过人体或设备，起到保护作用。
此外，D型断路器还可以提供过载和短路保护功能，当电路发生过载或短路时，它也会自动切断电源，防止电路和设备受到损坏。
K型断路器是一种具有过电流保护功能的断路器，也称为“过电流断路器”。
它的主要功能是检测电路中的过电流情况，并在发生过电流时迅速切断电源，以防止电路和设备受到损坏。
K型断路器通常适用于需要保护电气设备免受过载和短路损坏的场所，如工业生产中的各种机械设备、电动机、变压器等。
K型断路器的工作原理是通过检测电路中的电流大小来判断是否存在过电流情况。
当电路中的电流超过设定值时，K型断路器会立即切断电源，以保护电气设备免受过电流损坏。
K型断路器通常具有较高的短路容量，可以快速切断电路，防止短路电流引起的火灾和电气事故。
此外，K型断路器还可以提供短路保护和过载保护功能，当电路发生短路或过载时，它也会自动切断电源，确保电气设备的安全运行。
总之，D型断路器和K型断路器都是常见的断路器类型，用于不同的电路保护应用中。
D型断路器主要用于提供漏电保护，防止漏电电流对人体和设备的伤害和损坏，适用于住宅和商业建筑的电气系统。
真空断路器分类及用途
真空断路器分类及用途真空断路器是一种常用的电力设备，主要用于保护电力系统和电气设备免受过载和短路等故障的影响。
根据其不同的特点和用途，可以将真空断路器分为以下几类。
一、低压真空断路器低压真空断路器主要用于低压配电系统中，其额定电压一般在1000V以下。
低压真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于民用建筑、工业企业和交通运输等场所。
它可以有效地保护电力系统和设备免受过载、短路和地故障的影响，确保电力系统的安全稳定运行。
二、中压真空断路器中压真空断路器主要用于中压配电系统中，其额定电压一般在1kV 到40.5kV之间。
中压真空断路器具有断电能力强、操作灵活、维护方便等特点，被广泛应用于工矿企业、城市配电网和农村电网等场所。
中压真空断路器可以快速切断电路，有效地防止电力设备损坏，保障电力系统的正常运行。
三、高压真空断路器高压真空断路器主要用于高压配电系统和输电系统中，其额定电压一般在72.5kV到252kV之间。
高压真空断路器具有断电能力强、电弧稳定、操作可靠等特点，广泛应用于电力系统的主干网和重要变电站。
高压真空断路器能够在电路故障时迅速切断电流，有效地保护电力设备和提高电力系统的可靠性。
四、直流真空断路器直流真空断路器主要用于直流输电系统和直流配电系统中，其额定电压一般在1000V以上。
直流真空断路器具有快速切断能力、电弧稳定性好、寿命长等特点，被广泛应用于直流变电站和直流输电线路。
直流真空断路器可以有效地切断直流电路中的故障电流，保护电力系统和设备的安全运行。
真空断路器作为一种重要的电力保护设备，具有广泛的应用领域和重要的作用。
它可以在电力系统中迅速切断电流，防止电力设备受到损坏，保障电力系统的正常运行。
真空断路器不仅具有体积小、重量轻的优点，而且操作灵活、维护方便，受到了广大用户的青睐。
随着电力系统的不断发展和升级，真空断路器的技术也在不断创新和改进，以适应新的电力设备和系统需求。
电力系统中的断路器作用解析
电力系统中的断路器作用解析电力系统是现代社会的重要基础设施之一，而断路器则是电力系统中起着关键作用的设备之一。
本文将分析断路器在电力系统中的作用，以及其工作原理和分类。
一、断路器的作用断路器是一种用来隔离、连接和保护电力设备的开关装置。
它的主要作用有以下几个方面：1. 过载保护：在电力系统中，由于负荷增加或其他原因，电流可能会超过设备的额定工作电流，造成设备过载。
断路器能够根据电流大小自动切断电路，从而保护设备不受过载损坏。
2. 短路保护：短路是指电路中两个电极之间发生导体接触，形成低阻抗路径，导致电流急剧增加。
断路器可感应到短路产生的大电流，并迅速切断电路，防止设备受到损坏。
3. 隔离功能：为了维护和检修电力设备，需要将设备与电源隔离。
断路器能够切断电路，使设备与电源完全隔离，确保操作人员的安全。
4. 控制开关：断路器还可以作为电力系统中的控制开关，控制电路的连接和切断，调节电力系统的运行状态。
二、断路器的工作原理断路器的工作原理主要包括电磁吸合原理和电磁助力原理。
1. 电磁吸合原理：当电流通过断路器线圈时，产生的电磁力将使得触头和动触头吸合，电路通断。
当电流超过额定值时，电磁力增大，断路器会切断电路，实现过载保护和短路保护。
2. 电磁助力原理：在断路器发生过载或短路时，电流会通过电磁元件产生电磁场，形成电磁助力，使得断路器的触头迅速分离，断开电路，切断电流。
三、断路器的分类根据断路器的不同特点和用途，可以将其分为以下几类：1. 高压断路器：用于电力系统中的高压电路，能够承受较高的电压和电流，实现对高压电路的过载和短路保护。
2. 中压断路器：用于中压电路的保护，通常应用于工矿企业和配电系统，能够快速切断电路，起到保护设备和人身安全的作用。
3. 低压断路器：主要用于低压电路中，例如家庭用电、办公室等地方的电气保护，能够切断电路，防止过载和短路发生。
4. 直流断路器：用于直流电路中，与交流断路器功能类似，可以实现对直流电路的保护。
低压断路器
2012-7-30
Rockwell Automation
分励脱扣器电路
2012-7-30
Rockwell Automation
5
2.4 低压断路器
低压断路器组成
– – – – – 导电接触系统 灭弧系统 各种脱扣器 开关机构 把以上各部分连接在一起的金属框架或塑料外 壳
低压断路器
一. 低压断路器的用途、工作原理和分类 二. 低压断路器的典型结构 三. 低压断路器的主要技术参数 四. 低压断路器的脱扣器与时间—电流特性
2012-7-30
Rockwell Automation
1
2.4 低压断路器
一. 低压断路器的用途、工作原理和分类
低压断路器：在低压配电网络中用来分配电能以及按规定 条件对低压配电电路、电动机或其他用电设备实行通 断操作并起保护作用的开关电器。 低压断路器的保护作用：当电路中出现过载、短路或欠压 等故障时，能自动分断电路。 低压断路器以前称为自动开关、空气开关或自动空气断路 器。 在正常情况下，低压断路器可用于不频繁地接通与切断线 路。
2012-7-30 Rockwell Automation 12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有DZ20系列和DZ15系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。 (1)普通装置式断路器：DZ20系列。 (2)限流装置式断路器：DZX10系列。
2012-7-30 Rockwell Automation 13
2.4 低压断路器
三. 低压断路器的主要技术参数
低压断路器的功能及选用
漏电断路器
（2）额定剩余不动作电流I△n0 这是为了 防止漏电保护器误动作所必须的技术参数， 即在电网正常运行时允许的不平衡电流以 及较小漏电电流。家标准规定I△n0不得低于 I△n的1/2 （3）分段时间 从突然施加漏电动作电流 开始到被保护主电路完全被切断为止。
二、低压断路器的基本参数
漏电保护器种类： 快速型 瞬动型，分断时间<0,2s 延时型 用于上、下级之间的选择性分断
二、低压断路器的基本参数
2、根据实际负载性质选择适当脱扣器运行 曲线 选择倍数过小，会造成一些正常的大电流 短时间波动时造成无谓跳闸。倍数过大， 保护灵敏性降低，使一些短路、过载事故 不能迅速跳闸。 在工厂供配电系统比较简单和恰当的选择 原则是首选C曲线，部分选B曲线，慎选D曲 线，不考虑A曲线。
5、断路器脱扣器的特性曲线 （1）A型 适用于测量回路中的互感器保 护、具有特长导线的回路和有限的半导体 保护。 短路保护范围2~3In，即In≤2不动 作，大于3In时必须动作。动作时间小于 0.1S。≤时＜＜ （2）B型 用于住宅和插座回路，短路保 护范围3~5In，即≤2In不动作，大于5In时 必须动作。 动作时间小于0.1S。
漏电断路器
漏电断路器
漏电断路器
漏电断路器的种类一般分为两级、三级、 四级三种。
二、低压断路器的基本参数
1，壳架电流 它表达的是该等级的断路器能通过的最大 安全电流值，也是本等级的电流上限。 2，额定电流 也称为脱扣器整定电流值，是指该断路器 脱扣器整定过电流动作倍数的依据电流， 也就是他所带负载的额定电流。如某断路 器脱扣器整定值为80A，整定动作倍数为5 倍，则5X80A就是该断路器的过电流动作值。
框架式断路器
框架式断路器
低压断路器的作用分类及工作原理
低压断路器的作用分类及工作原理
低压断路器是一种用于保护电力系统的电气开关装置，主要用于控制和保护电路中的电气设备不受过电流和过载电流的损坏，并能够切断电路的供电。
它通过对电路进行监测，并在电流异常时及时切断电路供电，以防止电气设备受到损坏。
1.充裕切断能力或不充裕切断能力：根据断路器在正常和异常条件下的切断能力分类，通常切断能力高的断路器适用于正常条件下的操作，切断能力低的断路器适用于异常条件下的操作。
2.用途：根据断路器在电路中的作用划分，可以分为总线、分支和母线断路器等。
3.过载和短路保护类型：根据断路器主要提供的保护类型分类，可以分为过载保护型和过载与短路保护型。
1.电磁原理：低压断路器采用了电磁原理来实现电路的自动切断。
当电路中的电流超过了设定的额定电流值时，会产生一个电磁力，将断路器的触头强制打开，从而切断电路的供电。
2.热原理：低压断路器还通过热原理来实现对电路的保护。
当电路中的电流超过了热电极的额定电流值时，会产生大量的热量，导致热电极的温度升高。
当温度升高到一定程度时，热电极会膨胀，从而将断路器的触头强制打开，切断电路的供电。
3.电气原理：低压断路器还通过电气原理来实现对电路的快速切断。
当电路中的电流出现短路或故障时，会产生电弧。
断路器内部的电弧消失装置会通过电磁力将电弧迅速引开或合上，从而切断电路的供电。
以上是低压断路器的作用、分类及工作原理的一些基本介绍。
低压断路器在电力系统中起着非常重要的作用，能够有效保护电路和电气设备的安全运行。
在实际应用中，还需要根据具体的需求和实际情况选择合适的断路器，以确保电路的正常运行和设备的有效保护。
断路器的分类与选择
断路器的分类与选择1、高压断路器(QF)——短路、灭弧、正常负荷高压断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，防止事故扩大，保证安全运行。
也可用来切断巨大的短路电流。
高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、高压断路器、真空断路器、六氟化硫断路器、磁吹断路器等。
2、负荷开关(QL)——过负荷电流，简单灭弧负荷开关吸具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接能或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。
3、隔离开关(QS)——无灭弧，有明显断点隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接能或切断负荷电流。
隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。
一般大容量超过400KVA的装断路器，或者真空负荷开关，低于这个的装压气式负荷开关熔断器组合电器，也就是用熔断器来切断过电流!而且熔断器带有撞击器!熔断器动作负荷开关就会跳闸!对于低压装了隔离开关可以方便检修下面的断路器!且隔离开关不能带负荷操作!低压断路器的几种类型表2—1 按用途分类的断路器特性1、框架断路器(万能式)——ACB在额定电流上，原则上额定电流630A心上要求采用框架断路器，塑壳断路器一般为630A(一些新产品可达到1600A)以下。
可见框架断路器的额定电流要大很多，一般为630A-6300A。
另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
