UTG2000超声波液位计尺寸图选型表
超声波液位计选型
目录GLP-7二线型超声波液（物）位计............................................... - 1 - GLP-7三线、四线型超声波液（物）位计......................................... - 2 - GLP-4型超声波液（物）位仪................................................... - 3 - GLP-5型中文超声波明渠流量计................................................. - 4 - GLP-6型中文超声波液位差计................................................... - 5 - 安装位置.................................................................... - 6 - 安装注意事项................................................................ - 6 - 各款仪表接线图.............................................................. - 7 - 仪表尺寸.................................................................... - 8 - 适应场合注意事项............................................................ - 8 - 选型表...................................................................... - 9 -GLP-7二线型超声波液（物）位计主要参数及功能：电源：24VDC信号输出：4~20mA量程：0~30m发射全角：6°~12°（发射角的大小和测距能力成正比）工作模式：测量距离或测量液位液位设置：“安装高度”或“当前液位”电流跟踪：“异常即跟”模式或“异常等待”模式盲区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有分辨：测量距离＜10m时：1mm 测量距离≥10m时：10mm 防护等级：IP66，IP67精度：0.25%，0.5%环境温度：-15~+55℃外形尺寸：205（高）×115（宽）不含防水进线头×120（深）安装形式：开孔螺母安装或加装法兰（非标配）螺纹规格：M66×3开孔：68mm外壳材料：高强度工程尼龙（PA6 GF30）发射特点：多脉冲，多点发射，多点接收2线6位LCD显示备有防腐型GLP-7三线、四线型超声波液（物）位计主要参数及功能：电源：24VDC标准配置或220VAC非标准配置（谨慎采用220VAC电源，一般只适合应用在干燥通风的场合）信号输出：4~20mA标配或选配RS485接线：3线或4线量程：0~30m发射全角：6°~12°（发射角的大小和测距能力成正比）工作模式：测量距离或测量液位液位设置：“安装高度”或“当前液位”电流跟踪：即输出电流跟踪“异常即跟”模式或“异常等待”模式盲区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有分辨：测量距离＜10m时：1mm.测量距离≥10m时：10mm防护等级：IP66，IP67精度：0.25%，0.5%环境温度：-20~+55℃外形尺寸：205（高）×115（宽）不含防水进线头×120（深）安装形式：开孔螺母安装或加装法兰（非标配）螺纹规格：M66×3开孔：68mm外壳材料：高强度工程尼龙（PA6 GF30）发射特点：多脉冲，多点发射，多点接收选配功能：继电器输出：可编程1组2路3线6位LCD显示备有防腐型GLP-4型超声波液（物）位仪GLP-4A型壁挂式GLP-4B型盘装式主要参数及功能：电源：标准配置220VAC或24VDC信号输出：4~20mA或选配RS485接线：换能器和仪表4线连接（导线规格只要能满足机械强度就可，推荐4芯屏蔽线，屏蔽层单头接GND 仪表地，最大传输距离≤300m）量程：0~30m显示：6位LCD,菜单可选背光常亮和关闭（关闭有延迟）发射全角：6°~12°（发射角的大小和测距能力成正比）工作模式：测量距离或测量液位液位设置：“安装高度”或“当前液位”电流跟踪：“异常即跟”模式或“异常等待”模式盲区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有分辨：测量距离＜10m时：1mm.测量距离≥10m时：10mm探头防护：IP67、IP68精度：0.25%、0.5%环境温度：-20~+55℃探头外形：外形尺寸：205（高）×115（宽）不含防水进线头×120（深）探头安装：开孔螺母安装，螺纹：M66×3开孔：68mm探头外壳：高强度工程尼龙（PA6 GF30）控制输出：1.壁挂式3组6路继电器可编程控制输出2.盘装式2组4路继电器可编程控制输出壁挂式外形安装尺寸：仪表尺寸：184（高）不含防水进线头×231（宽）×118（深）仪表安装：壁挂安装外壳材料：ABS工程塑料盘装式外形和安装尺寸：仪表尺寸：160（宽）×80（高）×100（深）mm开孔尺寸：152×76mm仪表材料：ABS工程塑料GLP-5型中文超声波明渠流量计GLP-5A 型壁挂式GLP-5B型盘装式主要参数及功能：适用堰槽：帕歇槽、矩形堰、等宽椻、三角堰电源：标准配置24VDC或220VAC接线：换能器和仪表4线连接（导线规格只要能满足机械强度就可，推荐4芯屏蔽线，外层单头接GND，最大传输距离≤300m）信号输出：4~20mA或选配RS485盲区：0.25~0.45m 盲区固有发射全角：6°~9°全角流量：不限防护等级：IP67、IP68仪表精度：0.5%环境温度：-20~+55℃显示方式：点阵背光全中文“瞬时流量、液位高度、累积流量”同屏显示，选择巡显内容，菜单可选背光常亮和关闭模式（关闭有延迟）以及仪表多信息查询等。
西门子超声波液位计选型手册

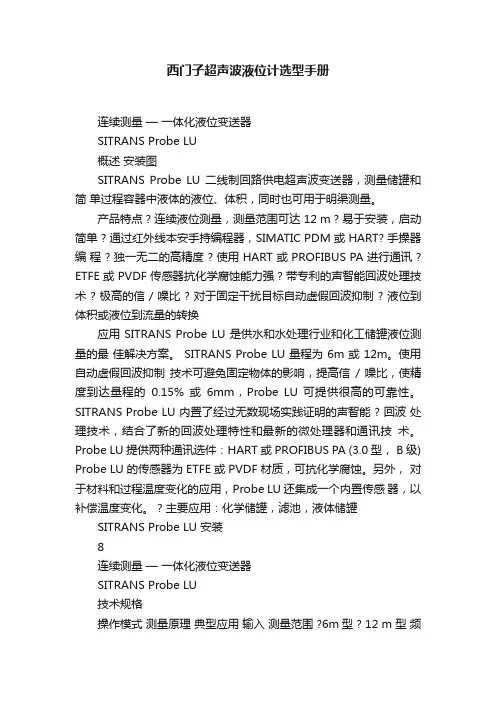

西门子超声波液位计选型手册连续测量—一体化液位变送器SITRANS Probe LU概述安装图SITRANS Probe LU 二线制回路供电超声波变送器，测量储罐和简单过程容器中液体的液位、体积，同时也可用于明渠测量。
产品特点 ? 连续液位测量，测量范围可达 12 m ? 易于安装，启动简单 ? 通过红外线本安手持编程器，SIMATIC PDM 或 HART? 手操器编程 ? 独一无二的高精度 ? 使用 HART 或 PROFIBUS PA 进行通讯 ? ETFE 或 PVDF 传感器抗化学腐蚀能力强 ? 带专利的声智能回波处理技术 ? 极高的信 / 噪比 ? 对于固定干扰目标自动虚假回波抑制 ? 液位到体积或液位到流量的转换应用 SITRANS Probe LU 是供水和水处理行业和化工储罐液位测量的最佳解决方案。
SITRANS Probe LU 量程为 6m 或 12m。
使用自动虚假回波抑制技术可避免固定物体的影响，提高信/ 噪比，使精度到达量程的0.15% 或6mm，Probe LU 可提供很高的可靠性。
SITRANS Probe LU 内置了经过无数现场实践证明的声智能 ? 回波处理技术，结合了新的回波处理特性和最新的微处理器和通讯技术。
Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型， B级) Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。
另外，对于材料和过程温度变化的应用，Probe LU 还集成一个内置传感器，以补偿温度变化。
? 主要应用：化学储罐，滤池，液体储罐SITRANS Probe LU 安装8连续测量—一体化液位变送器SITRANS Probe LU技术规格操作模式测量原理典型应用输入测量范围 ?6m型 ? 12 m 型频率输出 mA/HART ? 范围 ? 精度 PROFIBUS PA 性能分辨率精度重复性盲区刷新时间 ? 4/20 mA/HART 型 ? PROFIBUS 型温度补偿波束角额定工作条件环境条件 ? 地点 ? 环境温度 ? 相对湿度 / 入口保护 ? 安装等级 ? 污染等级介质条件 ? 法兰或螺纹处温度 ? 压力（容器）设计外壳材质防护等级重量电缆入口传感器材质 PBT（聚对苯二甲酸丁二醇酯） Type 4X/NEMA 4X, Type 6/NEMA 6/IP67/IP68 外壳2.1 kg 2 x M20 x 1.5 电线接头或 2 x?" NPT 螺纹 ETFE 或 PVDF -40 ~ 85 °C 0.5 bar 环境温度界面供电室内 / 室外 -40 ~ 80 °C 适于室外 I 4 编程本安西门子红外手操器 ? 用于红外手操器的认证红外手操器本安型 ATEX EEx ia IIC T4 CSA/FM Class I, Div. 1, Groups A, B, C, D -20 ~ 40 °C 专用红外脉冲信号 3V 锂电池（不可更换） ? 非易燃（美国）≤ 3 mm 量程的±0.15% 或 6mm，取其较大值≤ 3 mm 0.25 m ≤ 5s ≤ 5s，4mA ≤ 4s，15 mA 电流回路内置10° 危险区 ? 本安（欧洲）? 本安（美国/ 加拿大) ATEX II 1G EEx ia IIC T4 FM/CSA（需安全栅） T4， I 类， 1 区，A，B，C，D，组； II 类，E， F， G，组； III 类； FM ( 无需安全栅 ) T5：I 类，2 区， A， B，C 和 D 组认证通用型船用（只应用于 HART 通讯选件） CSAUS/C，FM， CE ? 英国劳氏船用认证 ? ABS 形式认证 PROFIBUS PA 4 ~ 20 mA ± 0.02 mA 型式 3，B 级电源 4 ~ 20 mA/HART 额定 24 V DC，最大 550 ? 负载；最大 30 V DC 4 ~ 20 mA 12，13，15 或 20 mA 取决于组态（一般用途或本安型）符合标准IEC 61158-2 存储器0.25 ~ 6m 0.25 ~ 12m 54 KHz 显示和控制接口组态本地：LCD 带棒状图远程：通过 HART 或 Pro?bus PA 使用西门子 SIMATIC PDM 软件（PC 机）或 HART 手操器或西门子红外线手操器 EEPROM 可在断电时保持信息，无需备用电池超声波液位测量测量储罐和简单过程容器的液位过程连接螺纹连接法兰连接其它连接2" NPT，2" BSPT，2" G 3" 通用法兰 FMS200 安装套件（见 53 页 ) 或用户提供的安装套件9连续测量—一体化液位变送器SITRANS Probe LU选型和订货数据订货号选型和订货数据其它设计请在订货号上加“-Z”并规定订货代码不锈钢标牌测量点数 / 识别 ( 最多 16 个字符 ) ： HART/mA 设备使用手册英文版注意：该手册需单独订货。
超声波液位计说明书
仪表 型号
UI4、UI6、UI8
UI12
UI15、UI20、UI30、UI40
法兰内口径应不小 法兰内口径应不小 法 兰 内 口 径 应 不 小 于
于 65mm，接管内壁 于 80mm，法兰接管长 200mm，法兰接管长度应
要
光滑。
度应小于 150mm，接 小于 100mm。
必须在探头上安装 管内壁光滑，下边沿 UI15 型法兰内口径应不 求
14
加入塑料管使液位测量稳定 15
料位测量时的仪表安装位置及角度
■若存在液面波动大，或有浮球、有阻挡声波的物体等情况，
均可以向容器内加入一个塑料管，使声波仅在塑料管内传播，保
证测量稳定可靠。要求塑料管内径大于 65mm，内壁光滑、平直，
从法兰口加至容器底部，塑料管上下端侧面需各开一小孔，保证
管内外料面一致。同时对于 UI4、UI6、UI8 型物位计必须在探头
安装时应将上盖打开， 然后向下穿入Φ4 固定 螺钉或螺栓。
用于支架安装的过孔位置
5
外套管：当 UI4、UI6、UI8 型物位计安装于容器开口处或安装于 圆管内时，需要在探头上安装外套管
物位计外形尺寸：
外套管尺寸图
UI4、UI6、UI8 型超声波物位计
UI12 型超声波物位计
UI15 型超声波物位计 6
4
UI30 30.00m 15.00m
UI30 1.20m
UI30 1cm
外壳材料： ABS 传感器材料： PVC 保护等级： IP67 探头加长： 20cm 或订货确定（寒冷地区安装选用） 安装方式： 螺纹、法兰或支架 对接法兰标准：
当采用接管法兰式安装时，接管要求如下 UI4、UI6、UI8 型：最小内径 65mm UI12 型：最小内径 80mm，接管长度小于 150mm UI15 型：最小内径 150mm，接管长度小于 150mm UI20、UI30 型：最小内径 200mm，接管长度小于 200mm 请进一步参阅“仪表安装”一节 用于支架安装的过孔结构：
HUL2000超声波液位计-重庆赫姆勒
前言非常感谢您选择本公司仪器仪表！在使用本产品前，请详细阅读本说明书，并保存以供参考。
请遵守本说明书操作规程及注意事项。
⏹由于不遵守本使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门或地区客服中心。
⏹如果您需要英文说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门或地区客服中心。
⏹在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。
⏹当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。
一、用户自检超声波物位计→超声波可测量固体、液体的位置，所以我们统称超声波物位计。
A、对仪表最简单的检验方法是：接通合格的电源，将超声波的发射口垂直对准空旷开阔的墙面(相当液面）作为超声波的反射面，同时观察空气L（L可以通过连续按移位键查看）的数字，当显示L的数字和实际距离当时，说明测量功能常。
说明：1、在检验的过程中应该注意:当实际空气距离L超过仪表最大测量距离L，视为无效。
2、一般情况下，仪表量程d+盲区C＝仪表最大测量距离L(max).3、仪表中的量程d是和输出电流P有关的参数，和其他无关.B、把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示F00F，从原理上说仪表此时没有回波收到，说明您的仪表抗干扰性能不错.C、按移位键找出P(仪表指示应该输出的电流)，用电流表直接测量输出电流应该和P值相当，说明输出正常。
经过以上3个项目的检验，用户可以放心的使用了。
二、仪表基本参数连续按“移位键”要可以查看以下信息：L--空气距离计量单位m→是探头到达反射面（如水面）的距离，是检测安装是否正确的唯一的检测工具。
G--仪表的安装高度计量单位md--仪表量程计量单位mC--仪表的盲区计量单位cm→固有特征，不可改变，安装时参考。
液位计的选型

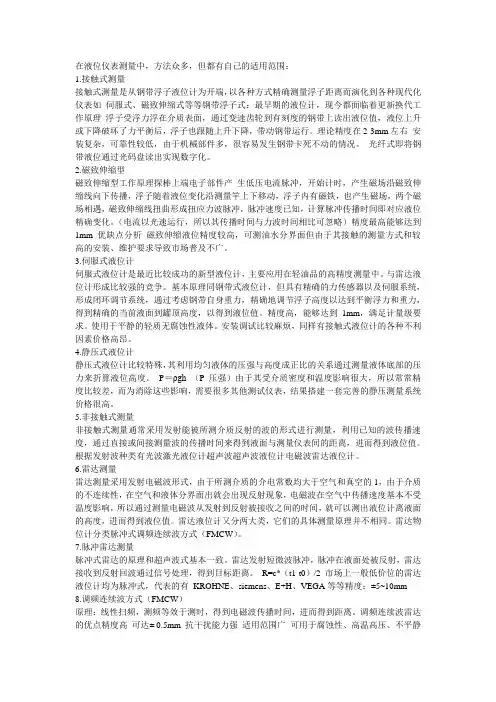

在液位仪表测量中，方法众多，但都有自己的适用范围：1.接触式测量接触式测量是从钢带浮子液位计为开端，以各种方式精确测量浮子距离而演化到各种现代化仪表如伺服式、磁致伸缩式等等钢带浮子式：最早期的液位计，现今都面临着更新换代工作原理浮子受浮力浮在介质表面，通过变速齿轮到有刻度的钢带上读出液位值，液位上升或下降破坏了力平衡后，浮子也跟随上升下降，带动钢带运行。
理论精度在2-3mm左右安装复杂，可靠性较低，由于机械部件多，很容易发生钢带卡死不动的情况。
光纤式即将钢带液位通过光码盘读出实现数字化。
2.磁致伸缩型磁致伸缩型工作原理探棒上端电子部件产生低压电流脉冲，开始计时，产生磁场沿磁致伸缩线向下传播，浮子随着液位变化沿测量竿上下移动，浮子内有磁铁，也产生磁场，两个磁场相遇，磁致伸缩线扭曲形成扭应力波脉冲，脉冲速度已知，计算脉冲传播时间即对应液位精确变化。
（电流以光速运行，所以其传播时间与力波时间相比可忽略）精度最高能够达到1mm 优缺点分析磁致伸缩液位精度较高，可测油水分界面但由于其接触的测量方式和较高的安装、维护要求导致市场普及不广。
3.伺服式液位计伺服式液位计是最近比较成功的新型液位计，主要应用在轻油品的高精度测量中。
与雷达液位计形成比较强的竞争。
基本原理同钢带式液位计，但具有精确的力传感器以及伺服系统，形成闭环调节系统，通过考虑钢带自身重力，精确地调节浮子高度以达到平衡浮力和重力，得到精确的当前液面到罐顶高度，以得到液位值。
精度高，能够达到1mm，满足计量级要求。
使用于平静的轻质无腐蚀性液体。
安装调试比较麻烦，同样有接触式液位计的各种不利因素价格高昂。
4.静压式液位计静压式液位计比较特殊，其利用均匀液体的压强与高度成正比的关系通过测量液体底部的压力来折算液位高度。
P＝ρgh （P 压强）由于其受介质密度和温度影响很大，所以常常精度比较差，而为消除这些影响，需要很多其他测试仪表，结果搭建一套完善的静压测量系统价格很高。
超声波液位计课件
03/15/2010 任宇飞
Slide 5
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
不同气体的声速
℃
m/s
氨气 液氧 氧气 氮气 氦气 氢气 氢气 空气 空气 空气
18 -183
0 0 0 0 0 0 +20 +40
428 178 315 334 971 1286 1286 331.4 344 355
Prosonic S FMU9x/ FDU9x
Prosonic M FMU4x
Prosonic T FMU30
03/15/2010 MTF / Planitzer
Slide 6
Value
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
E+H 超声波物位仪表的特点----针对不同行业的清晰定位
能 性
03/15/2010 任宇飞
Slide 7
Prosonic M
Prosonic T
? 两线或四线 ? 最大测量距离 20 m
? 两线，连续测量 ? 带HART, PA , FF 通讯协议
? 最大测量距离 8 m ? 免费提供 ToF-Tool 调试软件
? 菜单引导式操作
? 现场显示可观察
回波曲线
Prosonic T FMU30技术数据
03/15/2010 任宇飞
Slide 8
测量液体最大测量范围 (m/ft)
测量固体最大测量范围 (m/ft)
盲区 (m/ft) 过程温度 (°C/°F) 过程压力 (bar abs./psi) 过程连接 输出
FMU30
5/16
8/26
一体式超声波液(物)位计技术参数和接线图
一体式超声波液/物位计
超声波液位计
一、概述
◇非接触物位、液位\空距测量
◇数字分析安装助理
◇24VDC\220V AC供电
◇现场LCD显示、按键操作
◇模拟设置或现场设置
◇去除虚假测量
◇RS485输出
◇标准4-20mA输出
◇压电浪冲安全保护
二、主要技术参数（武汉正元自动化仪表工程有限公司）
量程0-30m
精度±0.25%F·S，±0.5F·S
分辨率≥10m,5mm ＜10m,1mm
波束角<10@3dB
频率~40KHZ
盲区0.3-0.7m
工作电压24VDC \220V AC
输出信号二线制4-20mA
三线制4-20mA、两路可编程控制、通信人机握手LCD显示、按钮
温度补偿芯片内补\传感器补偿
环境温度-20~+60℃
过程温度-30~+80℃
过程压力0.5-2BAR
安装连接M66X3
过程连接PG13.5
防护等级IP66
外壳材料ABS\PA6 GF30
重量 1.1KG
三、安装（武汉正元自动化仪表工程有限公司）
1、物位计应安装在无振动、强电磁干扰场合
2、容器避开有搅拌、复杂场合或加装导波管
3、安装位置选择方便施工、维护
4、安装侧方如有进料、扶梯等应错开有效距离
5、露天安装应加防护罩
四、仪表尺寸图
五、仪表接线
二线制接线三线制接线
*防爆产品为二线制，应用配接安全栅或本安源
六、防爆接线图。
SL2000超声波液位计两线制用户手册
概述用途：液位或料位的测量。
液位和料位统称为物位。
应用场合：能够保证超声波有效传播到被测液面或料面的场合。
如：储罐、料槽、池子、水井、水渠、计量箱、粮仓、料仓等。
特点：·一体化设计，安装方便·二线制接线，声波发射强劲，测量稳定可靠·带有LCD的大显示窗，便于调试和观察·先进的自夹紧式接线端子，保证接线永不松动·智能信号处理技术，保证仪表适应各种工况·全塑料外壳（IP67），耐酸碱，适应恶劣环境·灵活的支架或法兰安装量程：仪表具有如下量程规格：液位：4m、6m、8m、10m、15m、20m、30m料位：3m、5m、7m、10m、15m注：1. 以上量程仅限液位测量，料位测量有效量程为上述数据的50%左右。
2. 寒冷地区室外安装应用时，应防止探头表面结霜或结冰。
可选择探头加长型的物位计，使探头伸入容器内部，选型时在上述型号后加字母L。
1技术原理物位计由设计于一体的超声波探头和电子单元构成。
物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。
声波被物体表面反射，部分反射回波由探头接收并转换为电信号。
从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。
电子单元检测该时间，并根据已知的声速计算出被测距离。
通过减法运算就可得出物位值。
超声波在气体中的传播速度受气体温度所影响，因此物位计工作时需要检测气体温度，对声速进行补偿，以保证测量精度。
物位计发射超声波脉冲时，不能同时检测反射回波。
由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。
被测的最高物位如进入盲区，仪表将不能正确检测，会出现误差。
如有需要，可以将物位计加高安装。
2技术规格：盲区：精度：实际量程的0.2%(空气中)显示分辨率：电流输出：4~20mA输出负载：0~500Ω输出分辨率：实际量程的0.03%参数设置：3位有感按键温度范围: -40ºC~ 80ºC温度补偿：全范围自动压力范围：±0.1MP输入电源：DC24V（±20%），30mA电缆直径；Φ6~Φ12mm单线线径：Φ0.5~Φ1.78mm电缆装置：PG13.5密封套声波束角：8º(3db) 4m型、6m型、8m型5º(3db) 8m(A)、10m、15m、20m、30m型检测周期： 1.5秒3外壳材料：ABS传感器材料：PVC保护等级：IP67安装方式：螺纹、法兰或支架探头加长：20cm或订货确定（寒冷地区安装选用）对接法兰标准（密闭容器）：4m型、6m型、8m型：最小内径65mm（DN65）8m(A)型、10m型：最小内径80mm（DN80），接管长度小于150mm 15m型：最小内径150mm（DN150），接管长度小于150mm20m、30m型：最小内径200mm（DN200），接管长度小于200mm 物位计外形尺寸：4m型、6m型、8m、10m型8m(A)型、10m型415m型物位计外形尺寸5外套管：当4m型、6m型、8m型物位计安装于容器开口处或安装于圆管内时，需要在探头上安装外套管，外套管有内螺纹，可直接安装在探头上外套管尺寸图电子单元的面板布置接线端子图6仪表工作状态及操作显示方式物位计为4位LCD液晶显示；按键仪表上有4个按键，功能如下：SEL：用于选择不同的显示内容或参数。
TUL型超声波液位计说明书_ok1
干扰波
液面回波
图2-4 传感器调整
2.4.1 电气连接注意事项
为了确保安全，电气连接请由专业人员来完成。由于静电能损伤仪器的内部 电子器件，造成仪器性能降低或损坏。厂家建议采用如下措施防止仪器被静电损 坏：
在触摸任何仪表的电子部件（诸如印刷线路板及其上的元件）之前，先 从身体上释放静电。这可以通过触摸一台仪表机壳的接地金属表面，或 一根金属导管或管子来实现；
本仪表采用超声波回声测距法测液位。探头固定安装在水面观测点上方，垂 直对准水面向水面发射超声波，超声波到达水面后部分能量经水面反射，被探头 接收，仪表记下这段时间t；探头内部安装有温度传感器，根据超声波的传播速 度和时间t，经过温度补偿计算出水面到探头的距离D。如图1-1所示：
图1-1TUL超声波液位计原理图
变送器
外壳： 外层为聚碳酸酯的塑料外壳， 符合IP 65 标准； 重量： 2 kg
传感器材质：聚碳酸酯， 符合IP 65 标准。
传感器
电缆：屏蔽电缆。
电缆长度：标准长度为10m。
电源
交流220 V，50/60 Hz； 功率：6W；
显示
显示屏192 × 64像素，可显示液位测量值、温度、波形等。
测量原理 超声波回声测距法。
2.4.4 继电器及 4~20mA 输出接线
超声波液位计的变送器带有两个报警信号继电器（K1 和 K2）。继电器的连 接请参考图 2-6 所示的接线端子和表 2-1 所示相应端子的功能。
TUL 超声波液位计的变送器具有一个 4～20 mA 直流隔离电流输出信号，最 大负载为 500 欧姆，用于输出当前测量的液位。连接位置和连接方式请参考图 2-6 所示的接线端子和表 2-1 所示相应端子的功能，+端子为 4~20mA 输出正极； -端子为 4~20mA 输出负极。
液位计选型
-液位产品选型样本 现在市场上开始兴起一类新型液位测量产品-采用罐外测量技术的外测液位计计、外测液位开关。
这种液位测量产品又具有哪些优点呢？下面我们就介绍三款液位产品的选型，分别是外测微振动液位开关，高精度智能外贴液位计及顶装超声波液位计。
我们就以西安展航电子科技有限公司的产品作为样本讨论。
1．外测微振动液位开关一、产品概述外测微振动液位开关（外贴式液位开关）主要用于监测储罐液面，实现罐体内液位的上下限报警或监测管道中是否有液体存在(干态保护)，这种技术克服了传统测量方式对介质或环境的苛刻要求而不受介电常数、介质密度、导电性、发射系数、压力、温度、沉淀等因素的影响，特别适合在石油、化工、医药、电力、食品等行业的各类液体液位控制。
对于高压力、有剧毒、强腐蚀、危险化学品液体的检测，本产品更是您理想的选择。
二、工作原理采用我公司特制传感器探头与罐壁之间的微机械振动原理进行信号变换耦合，结合传感器接收信号的强弱，并根据自己特有的DSP液位分析算法，进而可准确的判断出当前位置处的液位状态。
三、产品特点⏹完全非接触式测量，安装到储罐的外壁上；⏹安装及维护方便，可不停产、不清罐、不动火；⏹适用面广：适用于高压、有剧毒、强腐蚀及易燃易爆环境下各种液体介质的测量；⏹仪表工作可靠、性能稳定、精度高、反应灵敏；⏹仪表使用寿命长，不需要使用方维修、免维护；⏹安装抗浪涌模块，可有效防止雷电干。
四、应用条件⏹介质要求液体的粘度≦30mp∙s,对纯净液体、乳状、悬浮状及有沉淀的液体均可测量 ⏹被测容器材质适合于金属、非金属及硬质塑料等一切密实材料的测量可测壁厚：不超过50mm五、系统技术参数说明5.1 性能重复性误差：±2mm 滞后：1～5mm5.2 供电24V DC±5% / 220 V AC5.3 信号输出开关量‐继电器输出（触点为无源节点），继电器容量：250V AC/DC 5A 5.4 接口电气接口规格：①M20×1.5mm ②G1/2＂③ NPT 1/2＂④ NPT 3/4＂穿线孔直径：Φ8mm（适配电缆直径Φ6‐8mm）5.5 外壳1> 材质：铸铝 2> 防护等级：IP65 3> 防爆标志：ExdIICT65.6 探头主体材质：不锈钢316SS防护等级：IP655.7 适用场所除煤矿外的其他爆炸性场所5.8 环境条件主机使用环境温度：‐40℃～+120℃；超声波探头使用环境温度：‐40℃～+150℃，（高温探头使用环境温度最高可达180℃）；湿度：15%～100% RH。
JDUL超声波液位计选型样本
JDUL 系列超声波液（物）位仪一、概述JDUL 超声波液（物）位仪是由微处理器控制的数字液（物）位仪表。
在测量中脉冲超声波由传感器（换能器）发出，声波经液（物）体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测液（物）体的距离。
JDUL 超声波液（物）位仪具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算机技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实与准确。
由于采用非接触的测量，被测介质几乎不受限制，可广泛用于水、污水、水泥、酸碱、煤粉、泥浆、酒类、饮料等多种环境。
二、主要技术指标量程：0—3、5、8、10、12 输出：4—20mA15、20、25m 继电器输出、RS-485盲区：0.3—0.6m 电源：DC 24V+5%精度：0.25%、0.5% （可选） 工作温度：-25—65。
C防护等级：IP67 分辨率：1mm显示方式：16X2 LCD 4位LED （可选）三、外形尺寸分体式超声波液（物）位仪一体式超声波液物位仪四、安装与注意事项四、安装与接线<一>安装 JDUL 超声波液位仪安装方便，直接利用传感器上的螺纹安装，并注意以下几点： 1、传感器和最高物位之间距离应大于盲区（安置高度≥物位最高高度+盲区）同时要保证传感器轴线应垂直于被测物体。
2、在固定当中必要时可加橡胶垫圈，同时尽可能远离噪声源。
3、因传感器发射波夹角的存在，在安置时应与器壁保持一定的距离，安置示意图见图（2） <二>接线 打开仪表盖，按面板上的示意符接线。
五、操作说明<一>、菜单介绍1、主菜单：显示测量结果和进入下级菜单密码二项内容。
2、二级菜单：当输入正确的二级菜单密码后，可显示下列内容：空距、量程、盲区、测量数据的变化率、显示方式、继电器1和继电器2的开启工作点和关闭工作点。
更换显示内容:当处于修改编辑状态时（有闪烁的光标时）按此键可退出修改编辑状态。
超声波液位计使用说明书
超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
若在强酸应用场合，请与我司联系，应使用防腐探头。
4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。
3. 安装AIPWELL SONIC系列仪表安装方便。
1)一体式超声波液位计外形尺寸。
1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。
AIPWELL SONIC2)探头要垂直液面或料位表面安装。
3) 若支架在风中摇摆的话，会给测量带来误差。
4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。
若量程大时，盲区会适当加大。
盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。
6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。
7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。
.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。
推荐使用合成树脂法兰（如 PVC）安装。
密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。
超声波液位计规格书
33 防爆等级
34 电气接口
35 开关形式
36 报警模式
37 输出形式
38 触点类型
39 触点容量
40 内藏指示灯
41 专用电缆及长度
42 铭牌（W/Tag No.)
0
仪表规格书
Specification For Instrument
Tag. No.
Service
P&ID No./Quantity
Equipment No. Fluid NFlaumide States
LT-101 液位测量
水池 水 液体
1
常压 常温
1000 液位测量 超声波液位计
(B)顶部安装
304SS 304SS
带RTD温度补偿器 0～6000 150 ±0.25%
法兰连接 4" ANSI 150LB RF 一体式 两线制 4～20mA DC+HART
24V DC 铝合金 IP65 Ex iaⅡBT4 1/2〃NPT (F)
概述 General
操作条件 Operating Condition
10175-1/ZK05
名 称
1 位号
2 用途
3 P&I图号/数量
4 设备号
5 介质名称
6 介质状态
7 8
压力(最大/正 常温)度((M最pa大)P/r正essure 常)(℃)
9 粘度(mpa.s)
10 密度(kg/m3)
11 测量参数
LED电源指示灯 不锈钢铭牌
页数 页号 SHEET 3 OF 18
液位计 Level Meter
开关 Switch
附件 Access
附图 diagram
超声波液位计说明书
超声波液位计说明书之杨若古兰创作本说明书适用三线制或4线制、二线制因为盘装式和壁挂式曾经停产，使用时可以参考本说明书一，用户自检：A,仪表精确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,因为仪表有严酷的数据过滤和确认过程,数字变更可能会比您挪动仪表的速度慢一些,属于正常景象.（有特殊请求请您在订货时说明）2,在检验的过程中应当留意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,普通情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他有关.B,把超声波的发射口对向空旷的天空，一分钟之内仪表应当显示FFFF, 也能够取一块干燥的毛巾堆叠数层堵住换能器的发射口,从道理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰功能不错.C,按移位键找出P（仪表应当输出的电流值），用电流表直接测量输出电流应当和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以顺次检查仪表的以下参数参数：P-XXXX 当前应当输出的电流(mA)h-XXXX 最初一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m)该数对应菜单02d只和输出电流有关,和其他有关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换.对于二线制超声波液位计用户菜单中编号为04的是工作模式转换.工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式.按上升键仪器直接显示“当前液位”H或距离L.按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（两头键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一名在闪烁).2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET 键就进入用户设定01…..12的菜单.四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H,H须要在现场工位设置, 仪表设置为测量距离模式时显示L，L不须要设置,可以直接测量.在这里特别强调是:仪表示场安装终了后,必须先观察L的数字是否和实际距离符合合,如果2者相差甚远,(普通情况下L有误时的显示值常常会小于实际值,说明仪表收到的回波不是我们须要的回波,请你务必找出安装缘由,直到2者基底细等为止,缘由可以参考附件)02→仪表量程（只和输出电流有关）03→小液位切除（普通取0.005-0.02）04→上控105→下控106→回差107→工作模式转换（当设置为1.0000时，是测量距离L模式，当设置为0.0000时，是测量液位H模式）08→仪表号（通讯连网用）09→波特率1→1200，N，8，1.2→2400，N，8，1.3→4800，N，8，1.4→9600，N，8，1.1，二线制菜单01→当前物位HXXXXX 或测量距离时显示为L XXXXX 02→仪表量程（只和输出电流有关）03→小液位切除（推荐0.005-0.02）04→工作模式转换（当设置为1.0000时，是测量距离L模式，当设置为0.0000时，是测量液位H模式）五、“当前液位”及其他参数的设定.我们再一次强调：在设置“当前液位”前，先按移位键观察一下探头到液（料）位面的距离L是否精确，确认精确后就可以设定“当前液位”了.建议在设置〈当前物位〉最好在低水位时进行.(1)按上述进入用户菜单后,按SET键找到01代码后,再按一下SET键即可看到本来的参数(原数字无任何意义)X.XXXX,(其中有一名闪烁). (2)交替使用移位键和上升键,使数字改为你所须要的当“当前液位”值X.XXXX新数字,(留意小数点占一名,然后按一下SET键保管,进入下一代码02(改变02-量程和03-小物位切除的方法同上)说明:所谓→“当前液位”是指您在设置时的液位高度（或称为液位深度）(3)菜单的退出(和进入方法不异):在代码界面时先按住上升键不放开,然后按一下SET即可退出, 留意必定要在代码界面时完成退出操纵(可所以任何代码界面如01、02 、03……12)(4)如要改变量程或批改小液位切除和其他参数,可以根据上述(1)、(2)的方法.选择您所要点窜参数代码(如02),再按一下SET键出古代码本来的参数XXXXX,然后交替使用移位键和上升键,使界面改为新的X.XXXX(强调小数点占一名),再按一下SET键进入下一参数的代码03,此时如要继续点窜其他参数,按以上方法以此类推操纵.六、接线三线制或4线制接线图留意事项：为包管仪表的平安运转，防止和其他有关设备的线路同管走线.如果是分体式仪表，还必须遵守每台仪表独立串管走线的准绳，以避免彼此干扰.附件一、仪表的参数01，电源→24VDC或(220VAC适合安装在干燥通风场合)02，输出→4～20mA(其中3线制或4线制可选232、485)03，精度→0.25～.05％04，环境温度→—20～50℃05，测距离力→俗称量程0～1、3、5、7、10、12、15、17、20m06，外壳材料→ABS工程塑料07，接线→2线制、3线制或4线制08，支架开孔→φ68～70mm09，外形尺寸→200(高)X86(宽)X135(深)mm10，外壳材料→ABS工程塑料11，开关容量→(需订货时说明) 220VAC／0.2A，只限3线和4线制. 12，防护请求: 户外使用或比较湿润的场合请求安装防护罩.二、仪表适用范围和不成利用范围：1,平面形态→比方液体、挪动平面可所以钢板、塑料、纸成品、木成品、玻璃成品等等.在安装垂直度好的情况下,发射效力最高,即收到的回波数量最多,利用最广.2,有固定外形→比方圆柱状的罐、瓶、人体、运功的小车等等.反射效力其次,所以对安装请求有比较高,利用较多.3,颗粒或者块状的物体→比方矿物、粒子或块状的煤碳、焦炭、塑料粒子等等.因为有漫反射的存在, 所以收到的回波起码,故回波效力最低,安装请求最高.4,因为以下物资的挥发气体或扬尘的吸声能力特强,所以普通情况下不成以利用.比方: 发烟硫酸、硝酸、储存罐中的水泥、石灰、液体概况有大量的泡沫等等.又比方:到达仪表探头的温度在60℃以上或储存罐的压力≥0.4Mpa时不成以利用.（如果利用在带温带压的储存罐，订货时必须说明）5,如果您将本仪表利用在比方：盐酸、不发烟硫酸及其他腐蚀性很强的液位的测量,请您选用防腐型液位计.三、储存罐安装基本请求:四、关于发射角的定义：我们认为在能量减少一半(-3dB)处，以换能器轴线位中间的圆锥范围内定义位波束角.所以我们不成以认为波束角之外就没有声波的存在，只是反射能力减弱而已，所以我们在选择换能器的发射功率不是越大越好，因为发射功率（测距能力）越大波束角就越大，有时候在狭窄空间安装超声波液位计我们采取导波管（具体见超声波换能器安装留意事项）所以选择换能器的发射功率够用就行.五、仪表外型尺寸:六、不正常工作缘由分析:A,显示为FFFF→提示仪表没有收到回波.1.探头安装倾斜→可以一边观察L一边调整垂直度.2.被测液体概况情况复杂(譬如:液体概况有泡沫、有漂浮物、进料口或出料口设置分歧理、有尘埃等)导致反射能力差→可以更换发射距离大一些的仪表或更改进出料口的地位.B,液位变更显示数字不变更.1,可能是液位高度进入盲区→可以抬高仪表安装地位或降低液位上限. 2,离边沿太近、边沿平整度很差、在被测物体的上方有明显妨碍物→可以改变安装地位,同时观察仪表L数值的变更,直到L满足请求为止. 3,储存罐的安装口的设置或尺寸不符合请求→可以按上述请求改进. C,显示数字有规律性来回的挑动,(特点:其中有一个数字固定不变) 1,在被测量的物体上方存在着比较弱小的虚伪目标发生的虚伪回波(有时有,有时无)→适度调束安装角度或地位,以便回避虚伪目标,呵呵.我们还是要观察L数值,请求得到精确、波动的L数值.2，按照“用户自检”的B的方法来判断干扰来自内部还是仪表本人，如能变FFFF，说明干扰来自内部，请查明缘由（普通是安装分歧请求或罐内妨碍物）反之来自仪表本人，要返回生产厂家检修.提示:在确认供电电源正常的情况下，当您反复找不出缘由时,须要时请您对照菜单检查一下参数设置是否有误,比方量程、小液位切除等参数，其次电流输出在任何情况下应当不低于4mA OK.总之:超声波对安装环境的请求比较高,我们在这里再次反复强调,不管安装环境多复杂，在确定安装地位前,您最好先找到能够精确地测量距离L的场合,就能够精确地测量液位了，即我们牢牢捉住L(空气距离)这个检测工具,您就会得心应手的利用超声波液位计了.最初总结一句顺口溜. 选好位, L准和稳.在设置〈当前物位〉最好能在低水位时进行.说明本仪表严重受潮，泡水和毁灭性的损坏不在保修范围内.。
超声波液位计SOP
目录1.基本信息.................................................................................................................................. - 3 -1.1.设备清单...................................................................................................................... - 3 -1.2.校验以及点检频率...................................................................................................... - 4 -1.3.校验以及点检用工具及其他材料.............................................................................. - 4 -2.技术文件.................................................................................................................................. - 5 -2.1.错误类型...................................................................................................................... - 5 -2.2.错误代码...................................................................................................................... - 6 -2.3.备件清单...................................................................................................................... - 9 -2.3.1.内部结构.............................................................................................................. - 10 -2.3.2.PC版 ................................................................................................................... - 11 -3.超声波液位计点检及维护标准操作程序............................................................................ - 13 -3.1.点检工作.................................................................................................................... - 13 -3.2.维护程序.................................................................................................................... - 13 -4.安全注意事项........................................................................................................................ - 13 -1.基本信息1.1.设备清单1.2.校验以及点检频率校验频率: 每年进行一次点检频率：每6个月进行一次1.3.校验以及点检用工具及其他材料◆2mm内六角扳手◆3mm内六角扳手◆小型十字螺丝刀◆小型一字螺丝刀◆13mm开口扳手◆13mm扭矩扳手（范围，17Nm）◆精密毫安计2.技术文件2.1.错误类型2.2.错误代码2.3.备件清单2.3.1.内部结构2.3.2.PC版3.超声波液位计点检及维护标准操作程序3.1.点检工作◆使用毛刷或干布清洁超声波液位计表面的尘土。
UTG2000分体式超声波液位计外形尺寸
仪表外形尺寸（如图示）
五、传感器外形尺寸（如图示）
（一）安装
分体式超声波液位计安装方便，直接利用传感器上的螺纹安装，并注意以下几点：1、传感器和最高物位之间距离应大于盲区（安置高度≥物位最高高度+盲区）同时要保证传感器轴线应垂直于被测物体。
2、在固定当中必要时可加橡胶垫圈，同时尽可能远离噪声源。
3、因传感器发射波夹角的存在，在安置时应与器壁保持一定的距离。
（二）接线打开仪表盖，按示意图接线。
ＵＴＧ２０００分体式超声波液位计外形尺寸
可以到这里ｈｔｔｐ：／／ｗｗｗ．ｙｈｃｋ８８．ｃｏｍ／进行帮助
终端连接示意图
注：屏蔽层和蓝色线一起接4脚。
