快速熔断器选择计算
电动机配用熔断器的选择
电动机配用熔断器的选择
选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。
大多数中小型电动机采用轻载全压或减压起动，起动电流一般为额定电流的5-7倍；电源容量较大。
低压配电主变压器10O~4OkV A(包括并列运行容量)，系统阻抗小，当发生短路故障时，短路电流较大；工作场合如窑、粉磨车间，通风条件差，出掌熟料及出磨水泥温度较高，致使工作环境温度较高。
因此，选用熔断器的分断能力和熔体的额定电流，较之一般工业使用要适当加大一点。
1．熔体额定电流的对表速表
例如一台Yl12M一2型4kW电动机，从速量表查得应配用RL1-60型熔断器，熔体额定电流为25A。
2 熔体额定电流的经验公式
熔体额定电流(A)=电动机额定电流(A)x3
3 熔体额定电流的速算口诀
“熔体保护，千瓦乘6”
该速算口诀，指的是一台380V笼型电动机，轻载全压起动或减压起动，操作频率较低，适合于水泥厂90kW 及以下的笼型电动机。
若实际使用的电动机起动频繁，或者起动时间长，则上述的经验公式或速算口诀所算的结果可适当加大一点，但又不宜过大。
总之要达到在电动机起动时，熔体不被熔断；在发生短路故障时，熔体必须可靠熔断，切断电源。
达到短路保护之目的。

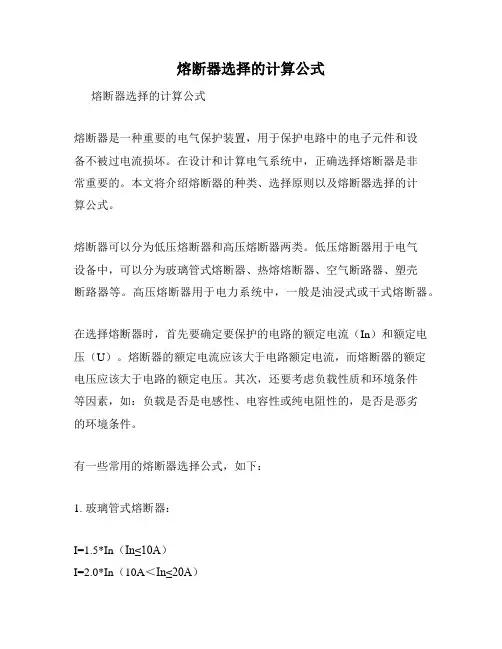

熔断器选择的计算公式
熔断器选择的计算公式熔断器选择的计算公式熔断器是一种重要的电气保护装置，用于保护电路中的电子元件和设备不被过电流损坏。
在设计和计算电气系统中，正确选择熔断器是非常重要的。
本文将介绍熔断器的种类、选择原则以及熔断器选择的计算公式。
熔断器可以分为低压熔断器和高压熔断器两类。
低压熔断器用于电气设备中，可以分为玻璃管式熔断器、热熔熔断器、空气断路器、塑壳断路器等。
高压熔断器用于电力系统中，一般是油浸式或干式熔断器。
在选择熔断器时，首先要确定要保护的电路的额定电流（In）和额定电压（U）。
熔断器的额定电流应该大于电路额定电流，而熔断器的额定电压应该大于电路的额定电压。
其次，还要考虑负载性质和环境条件等因素，如：负载是否是电感性、电容性或纯电阻性的，是否是恶劣的环境条件。
有一些常用的熔断器选择公式，如下：1. 玻璃管式熔断器：I=1.5*In（In≤10A）I=2.0*In（10A＜In≤20A）I=2.4*In（20A＜In≤30A）I=2.5*In（30A＜In≤60A）I=3.0*In（60A＜In≤100A）2. 热熔熔断器：I=1.15*In（In≤10A）I=1.2*In（10A＜In≤30A）I=1.25*In（30A＜In≤60A）I=1.30*In（60A＜In≤100A）3. 空气断路器：I=1.8*In（三相电气设备）I=2.0*In（单相电气设备）4. 塑壳断路器：I=1.5*In（In≤50A）I=1.3*In（50A＜In≤100A）这些公式仅供参考，实际选择时，还要根据具体情况进行修正和调整。
除了选择熔断器的公式外，还要注意以下几点：1. 应该选择标准的、有质量保证的熔断器。
2. 应该选择额定电流略大于电路额定电流的熔断器，以避免过载引起熔断。
3. 应该选择具有过载保护和短路保护功能的熔断器。
4. 应该根据环境条件和负载性质选择适当的熔断器。
总之，正确选择熔断器的重要性不言而喻。
二、熔断器的型号及含义、常用型号、符号、技术参数、外形及选用
六
(二) 熔断器规格的选择
极限分断能力
时间-电流特性
RL1系列熔断器的技术参数
型号 RL1-15 RL1-60 RL1-100 RL1-200
熔断器额定电流（A） 熔体额定电流 15 60 100 200 2、4、5、6、10、15 20、25、30、35、40、 50、60 60、80、100 100、125、150、200
XXXXX XXXXX
一、熔断器的型号含义
熔断器 熔体额定电流
C瓷插式
L螺旋式 M无填料封闭管式 T有填料封闭管式
图 熔断器型号含义
熔断器额定电流 设计序号
二、常用熔断器的型号
RC1A插入式
RL1系列螺旋式 RM10系列无填料密封管式
RTO型有填料密ห้องสมุดไป่ตู้管式
三、熔断器的主要技术参数
指保证熔断器 能长期正常工作的 电压。
在电动机回路中用作短路保护时,应考虑电动机的启动条 件,按电动机启动时间的长短来选择熔体的额定电流.对启 动时间不长的电动机,可按下式决定熔体的额定电流 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额 定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断 器,熔断体的额定电流In 约等于线路电流的1~2.5倍.
(二) 熔断器规格的选择
电容补偿柜主回路的保护,如选用gG型熔断器,熔断体 的额定电流In约等于线路计算电流1.8~2.5倍;如选用 aM 型熔断器,熔断体的额定电流In 约等于线路电流的 1~2.5倍.

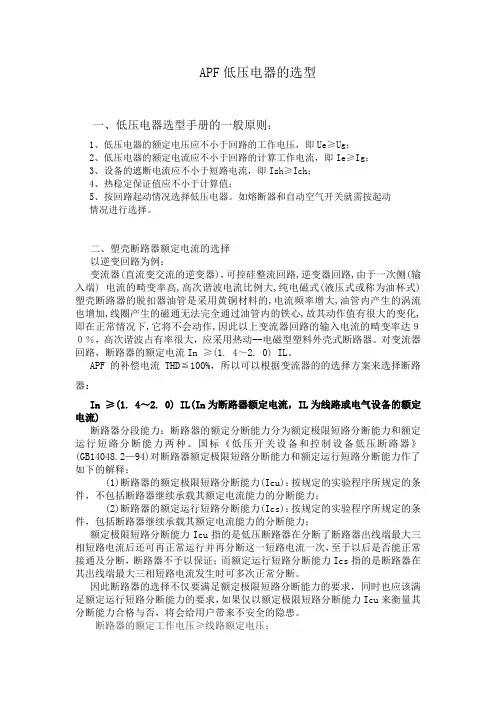

APF低压电器的选型
APF低压电器的选型一、低压电器选型手册的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug；2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig；3、设备的遮断电流应不小于短路电流，即Izh≥Ich；4、热稳定保证值应不小于计算值；5、按回路起动情况选择低压电器。
如熔断器和自动空气开关就需按起动情况进行选择。
二、塑壳断路器额定电流的选择以逆变回路为例：变流器(直流变交流的逆变器)，可控硅整流回路,逆变器回路,由于一次侧(输入端) 电流的畸变率高,高次谐波电流比例大,纯电磁式(液压式或称为油杯式) 塑壳断路器的脱扣器油管是采用黄铜材料的,电流频率增大,油管内产生的涡流也增加,线圈产生的磁通无法完全通过油管内的铁心,故其动作值有很大的变化,即在正常情况下,它将不会动作,因此以上变流器回路的输入电流的畸变率达９０％，高次谐波占有率很大，应采用热动--电磁型塑料外壳式断路器。
对变流器回路，断路器的额定电流In ≥(1. 4～2. 0) IL。
APF的补偿电流THD≦100%，所以可以根据变流器的的选择方案来选择断路器：In ≥(1. 4～2. 0) IL(In为断路器额定电流，IL为线路或电气设备的额定电流)断路器分段能力：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：(1)断路器的额定极限短路分断能力(Icu)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Ics)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；额定极限短路分断能力Icu指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
纯电动汽车高压熔断器计算及选型
一、概述现阶段动力电池能量密度越来越高，单体电芯容量越来越大，各高压部件一旦出现短路现象而无相应的保护措施，轻则部件损坏，重则引起火灾（尤其动力电池），后果将不堪设想，所以各高压部件回路的保护至关重要，本文将阐述纯电动汽车高压直流熔断器计算及选型方法，并实例说明。
电动汽车电气拓扑图如图一所示。
图一电动汽车电气拓扑图二、熔断器选型2.1 熔断器分类1）按动作特性主要分为：普通熔断器（gG/gL）、快速熔断器部分范围保护（aR）、快速熔断器全范围保护（gR）、Time-delay型及特殊熔断器；2）按照外形形状主要分为：a、英标熔断器英式熔断器壳体采用陶瓷材质，圆柱管体，具有体积小、浪湧耐受性能強、性价比高、弧电压小、功耗低等特点，一般小于100A的熔断器推荐采用英式系列熔断器。
英标BS88熔断器样式如图二所示。
图二英标BS88熔断器b、美标熔断器美式熔断器系列的产品，两端触刀为一体式，熔体直接一次性焊接，可抗强冲击及振动，具备高阻燃、高绝缘性能，弧电压小，功耗低，此系列为电动汽车的优选，一般大于100A的熔断器推荐采用美标系列以增加可靠性。
美标熔断器样式如图三所示。
图三美标熔断器c、欧标熔断器欧标方形熔断器壳体采用陶瓷材质，该产品具有运行温度低、功率损耗小、焦耳积分值小等特点，适用于要求结构紧凑、性能优越、大功率应用场合，尤其在手动维修开关（MSD）中大量使用。
欧标方形熔断器样式如图四所示。
图四欧标方形熔断器d、法标熔断器法标熔断器具有循环性能强、体积小、构造独特等特点，模块化底座方便安装，结构紧凑，适用于占用空间小的PDU、BDU、小型交流驱动器以及其它小功率应用。
法标圆形熔断器样式如图五所示。
图五法标圆形熔断器2.2 熔断器额定电压的选择熔断器作为电路中的保护器件，在回路中出现故障时，熔断器工作分为“熔”+“断”两个过程，“熔”的过程与电流有关系，“断”的过程与电压有关系。
熔断器的电压可以表述为：此熔断器可以分断此电压所产生的电弧。

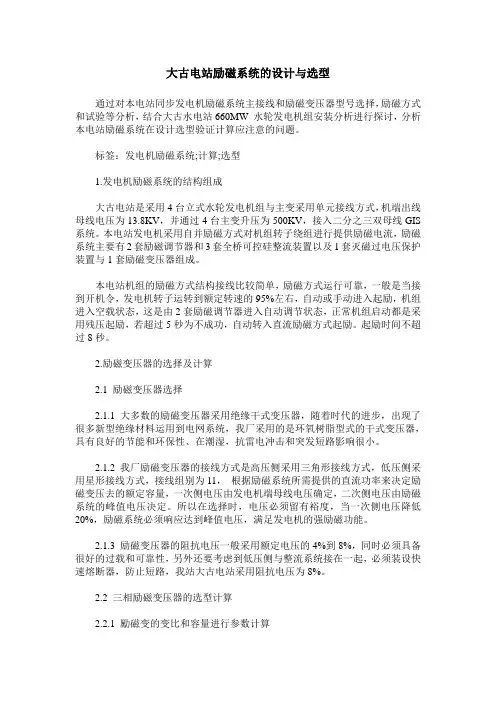

大古电站励磁系统的设计与选型
大古电站励磁系统的设计与选型通过对本电站同步发电机励磁系统主接线和励磁变压器型号选择，励磁方式和试验等分析，结合大古水电站660MW 水轮发电机组安装分析进行探讨，分析本电站励磁系统在设计选型验证计算应注意的问题。
标签：发电机励磁系统;计算;选型1.发电机励磁系统的结构组成大古电站是采用4台立式水轮发电机组与主变采用单元接线方式，机端出线母线电压为13.8KV，并通过4台主变升压为500KV，接入二分之三双母线GIS 系统。
本电站发电机采用自并励磁方式对机组转子绕组进行提供励磁电流，励磁系统主要有2套励磁调节器和3套全桥可控硅整流装置以及1套灭磁过电压保护装置与1套励磁变压器组成。
本电站机组的励磁方式结构接线比较简单，励磁方式运行可靠，一般是当接到开机令，发电机转子运转到额定转速的95%左右，自动或手动进入起励，机组进入空载状态，这是由2套励磁调节器进入自动调节状态，正常机组启动都是采用残压起励，若超过5秒为不成功，自动转入直流励磁方式起励。
起励时间不超过8秒。
2.励磁变压器的选择及计算2.1 励磁变压器选择2.1.1 大多数的励磁变压器采用绝缘干式变压器，随着时代的进步，出现了很多新型绝缘材料运用到电网系统，我厂采用的是环氧树脂型式的干式变压器，具有良好的节能和环保性、在潮湿，抗雷电冲击和突发短路影响很小。
2.1.2 我厂励磁变压器的接线方式是高压侧采用三角形接线方式，低压侧采用星形接线方式，接线组别为11，根据励磁系统所需提供的直流功率来决定励磁变压去的额定容量，一次侧电压由发电机端母线电压确定，二次侧电压由励磁系统的峰值电压决定。
所以在选择时，电压必须留有裕度，当一次侧电压降低20%，励磁系统必须响应达到峰值电压，满足发电机的强励磁功能。
2.1.3 励磁变压器的阻抗电压一般采用额定电压的4%到8%，同时必须具备很好的过载和可靠性，另外还要考虑到低压侧与整流系统接在一起，必须装设快速熔断器，防止短路，我站大古电站采用阻抗电压为8%。
大功率整流器中快速熔断器的选型
大功率整流器中快速熔断器的选型摘要：说明了作为大功率整流器中整流管或晶闸管的短路保护元件——快速熔断器的选型与参数计算。
关键词：整流器；快速熔断器；短路保护快速熔断器在大功率整流器中与整流管或晶闸管串联连接，作为对整流器件短路故障的保护元件。
当整流器件发生反向击穿故障时，快速熔断器快速分断故障支路的短路电流，保护整流器免受故障短路电流的危害。
1 大功率整流器的特点大功率整流器可以电解铝用整流器为代表，在我国随着单个电解槽产量的提高，电解铝的年产量已由100kt增加到140kt，于是槽电压已由800V提高到1200V，槽电流已由160kA增至280kA，相应的整流变压器容量已提高到75～100MVA。
单台输出电流高达50～75kA的整流器，对整流管、快速熔断器也提出了更高的技术要求。
图1为年产140kt电解铝用直流系统图，它由四组整流机组并联组成，其中一组为备用。
每组整流变压器容量2×54.99MVA，向二台1220V、37kA整流装置供电。
整流器采用三相桥式同相逆并联电路，每桥臂由4只ZP-4800V/4500A整流管并联组成，下面讨论如何选用合适的快速熔断器进行保护。
图1 整流系统结构图2 快速熔断器的选用2.1 熔断器的额定电压U NFU NF值应稍大于熔断器熔断后两端出现的外加电压稳态最大有效值。
对数台整流器并联运行的直流供电系统，当其中某一桥臂短路时，或逆变器中发生桥臂直通故障时，施加在熔断器二端的电压为交流电压U VO与部分直流电压U do之和，可按下式计算[1]：>（三相桥式电路）>（双反星形电路）=·相桥臂短路电流幅值的60％与54％。
短路电流的幅值大小与产生短路的时刻（合闸角）及短路电路中的感抗X与电阻R值等因素有关。
从这个观点考虑，在多个整流管并联的桥臂中，快速熔断器的I2t F值允许大于串联连接的整流管的I2t D值，但不宜相差太多。
众所周知，熔断器的熔断能量I2t F是熔化能量I2t1与燃弧能量I2t2之和，即I2t F=I2t1＋I2t2，I2t1值约为（15～25）％I2t F。
熔断器的选择
选择熔体额定电流。
（1）照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。
（2）电动机：○1单台直接起动电动机熔体额定电流=（1.5～2.5）×电动机额定电流.○2多台直接起动电动机总的保护熔体额定电流=(1.5～2.5)×各台电动机电额定流之和。
○3降压起动电动机熔体额定电流=（1.5～2）×电动机额定电流.。
○4绕线式电动机熔体额定电流=（1.2～1.5）×电动机额定电流。
(3) 配电变压器低压则熔体额定电流=（1.0～1.5）×变压器低压则额定电流.。
(4) 并联电容器组熔体额定电流=（1.3～1.8）×电容器组额定电流.。
(5) 电焊机熔体额定电流=（1.5～2.5）×负荷电流。
(6) 电子整流元件快速熔断体额定电流≥1.57×整流元件额定电流.说明：熔体额定电流.的数值范围是为了适应熔体的标准件额定值。
熔断器的选择熔断器，我们日常生活里叫保险丝，其主要作用是用做电路过载和短路保护。
熔断器按其用途分为一般用途熔断器和半导体设备保护用熔断器。
熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全（但不能准确保护过负荷）。
熔断器的工作原理是：当通过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔化而自动分断电路。
一、熔断器的分类常用的熔断器有瓷插式、螺旋式、有填料密封管式、无填料管式等几种类型，常用熔断器结构图(a)瓷插式(b)有填料螺旋式(c)无填料密闭管式(d)符号熔断器又分为高压和低压两大类。
用于3kV-35kV的为高压熔断器；用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。
高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。
额定电压3kV、额定电流150A、断开容量为200MV A。
熔断器选型
熔断器选型计算现实问题11kV/400V 容量为100kVA ，Uk %=4% ,需要选择适合辅助变的熔断器，选择额定电流。
考虑变压器出现最大工作电流考虑短路电流，考虑时限问题一、正常工作电流计算①辅助变压器高压侧回路持续工作电流A U S I ee 51.505.1*3e ==②变压器涌流持续时间0.1S ，电流大小为额定电流的5~10倍涌流大小约为 27.55~55.1A 。
③变压器事故过负荷---------参考电力工程设计手册P215d1 d2变压器应在3倍过负荷情况下，1.5s 内，熔断器应该熔断。
A I I g 75.153e ==二、短路电流计算Sj=100MVA Uc1=11.55KV Uc2=0.4KVKA U S I C jd 00.5311== KA U S I C jd 34.144322== 主变标幺值：317.0*100%1k *1==e j S S U X 辅变标幺值：40*100%2k *2==e j S S U X 短路电流 ①辅助变高压侧短路电流KA 77.15*131d =∑=-ZX I I d ）（）（ ②辅变出口短路电流 KA 58.3*232d =∑=-Z X I I d ）（）（ 辅变出口短路电流有效值 KA sh 90.3I *09.1I 32d (3)==-）（）（③穿越至高压侧的穿越电流为A k kI Id d 82.140)(21'==为变压器变比 三、熔断时间（1）10kV 变电站保护动作时间约为0.8s(需根据具体二次保护动作时间确定)。
熔断器的动作时间应该躲开上一线路保护动作时间，即熔断器应该在保护动作前熔断, t<0.8s（2）一般低压侧负荷开关动作时间大于0.02s 当d2处发生三相短路故障时，熔断器应在负荷开关动作后动作，即t>0.02s（3）躲开变压器涌流时间0.1S，涌流大小约为27.55~55.1A四、熔断器选取(限流式熔断器)下图为熔断器技术手册部分，根据弧前时间和预期电流有效值，选取熔断器。
超快速熔断器对IGBT的有效保护
超快速熔断器对 IGBT 的有效保护1、概述超快速熔断器在大电流情况下能保护门极关断（GTO）晶闸管的结面。
目前在各领域保护着大量 GTO 逆变器。
由于绝缘门极双极晶体管（IGBT）的 I2t 非常低，一般的快速熔断器根本无法保护其结 面。
和其他半导体设备一样，短路大电流故障会导致 GTO 及其元件内部的能量急剧增大，导致 IGBT 发生爆炸。
然而，大量电力试验证明 IGBT 的爆炸 I2t 是可以确定的，超快速熔断器有能力防止 IGBT 爆炸。
此外大量试验测试了熔断器对电路电感量的影响， 以及高频情况下熔断器的载流能力。
可以说熔断 器技术和电路设计对于电路总电感影响重大。
(Ldi/dt)通过适当的特性曲线和数据进行熔断器选型以保 护逆变器是非常必要的。
图 1: 常规的强制换向逆变器2、 超快速熔断器的用途由于电感比 L 大的多，所以当熔断器熔断时，电流 id 和 ic 比小到可以忽略不计。
熔断器在逆变器回路的用途是防止半导体元件爆炸，甚至在发生短路时有效保护半导体元件的结面。
对于图 2 显示的电路， 熔断器的主要作用是在两个串联桥臂同时导电引起短路时阻止电容放电。
当一 个半导体元件被错误被触发或损毁，两个桥臂之间会产生短路。
由于 L 电感量很低，di / dt 就会很高，因此熔断器会迅速动作。
3、 熔断器的安装位置短路电流为电容放电的 ic 和来自电源侧的 id 的总和。
有三种可能 1、逆变器桥臂上放置熔断器（图 3）： 2、逆变器直流回路上放置熔断器（图 4）：熔断器电流额定值是桥臂上熔断器额定值的 1.732 倍 3、直流馈线上熔断器的位置（图 5）: 在电容（或其它种类的直流电源）和整流器之间。
也可以 结合图 5 和图 3 或结合图 5 和图 4 的方式安装图3图4图54. 熔断器选型的主要参数当 IGBT 或 GTO 元件损坏，电容支路会发生短路，熔断器会如图 6 显示对电路进行保护。
【干货】熔断器熔体电流的计算方法
【⼲货】熔断器熔体电流的计算⽅法由于各种电⽓设备都具有⼀定的过载能⼒，允许在⼀定条件下较长时间运⾏。
⽽当负载超过允许值时，就要求保护熔体在⼀定时间内熔断。
还有⼀些电⽓设备启动电流很⼤，但启动时间很短，所以要求这些设备的保护特性要适应设备运⾏的需要，要求熔体在电动机启动时不熔断，在短路电流作⽤和超过允许负荷电流时，能可靠熔断，起到保护作⽤。
熔体额定电流选择偏⼤，负载在短路或长期过负荷时不能及时熔断；选择过⼩，可能在正常负载电流作⽤下就会熔断，影响正常运⾏。
为保证设备正常运⾏，必须根据负载性质合理地选择熔体额定电流。
1.照明电路对于负载平稳、⽆冲击电流的⼀般照明电路、电热电路，可按负载电流⼤⼩来确定熔体的额定电流。
熔体额定电流⼤于或等于被保护电路上所有照明电器⼯作电流之和。
照明电路熔体选择应符合下式要求：I N≥K m I c式中，K m为照明电路熔体选择计算系数，它取决于电光源启动状况和熔断时间-电流特性，其值见下表；I c为照明电器⼯作电流之和。
2.电动机熔断器在电动机回路中⽤作短路保护。
电动机末端回路的保护，应选⽤aM型熔断器，选择熔体的额定电流时应考虑到电动机的启动条件，按电动机启动时间的长短来选择熔体的额定电流。
1）单台直接启动电动机a.对于轻负荷启动或启动时间短，启动时间⼩于3s的电动机，如风扇（机）：熔体额定电流=（4~5）×电动机额定电流。
b.对于启动时间为4~8s，如⽔泵等重负荷启动的电动机，由于其启动电流⾼达额定电流的6倍左右，故：熔体额定电流=（5~6）×电动机额定电流。
c.对于启动过程超过8s甚⾄更长时间，以及频繁启动的电动机：熔体额定电流=（5~7）×电动机额定电流。
2）多台⼩容量电动机共⽤线路熔体额定电流=（1.5~2.5）×最⼤容量的电动机额定电流+所有电动机额定电流之和。
3）降压启动电动机熔体额定电流=（1.5~2）×电动机额定电流。
新能源汽车专用保险丝
新能源汽车专用保险丝/熔断器新能源汽车专用保险丝/熔断器主要由熔管和熔体构成,其中熔管必须是高强度、高绝缘、耐高温、抗燃烧的材质构造,保证在高温环境长期保持固有的综合强度,经得住短路电流冲击和高压电弧灼烤而不会自燃起火。
熔体主要材料为高纯度银,铜或相关复合材料等,基本特点需涵盖动作灵敏、瞬间熔断等。
一、熔断器的关键参数相对于其他电路保护元件，如PTC(复杂的化学成分)，断路器(包含复杂的可动部件)等，熔断器可以说是相当简单的元件: 对于低压熔断器, 仅仅包含熔体(熔断的核心部件)，绝缘管体，通电端子和灭弧用的石英砂。
也正因为其简单的结构，熔断器才能够做到高可靠性和低成本兼而有之。
当然, 再简单的元件也有其设计难度和挑战，以下，就EV熔断器的关键参数简述如下：1.额定电压新能源电动汽车的工作平台电压都较高，乘用车的工作电压一般为370V以上，大巴车将达到576V以上，要求对应的熔断器额定电压分别为500V和700V。
同时，由电池供电的特征，输出的高压直流电完全有别于以往工业配电的交流电，对熔断器的直流灭弧能力要求高，务必避开选用传统工业交流快熔的误区。
2.分断能力低压熔断器标准（GB13539.5.3.1）提到典型短路电流为10倍于熔断器额定电流及以上电流，10倍以下为过载电流。
很多时候客户过多的关注熔断器的最大分断能力(I1)这一指标，而忽视了低倍分断(I2a和I5)。
而在实践过程中，往往是低倍分断的失效较多。
特别是直流电压下的低倍分断，由于电流/电压不过零点，对熔断器的灭弧能力要求非常高。
即便是aR型熔断器，主要目的是用于短路保护，但在实际应用中，由于电池包容量，SOC以及短路点状态的不确定，实际短路电流可能覆盖1500A-10000A，甚至更广。
3.抗浪涌能力对于电池Pack厂商来说，可能对熔断器的抗浪涌能力没有过多的关注，但是对于整车厂或者PDU制造商来说，这一指标非常关键，尤其是空调压缩机支路或者辅助电机部分，往往是这一部分引起熔断器意外动作导致相关模块失去功能。
熔断器熔丝的选择与计算
熔断器熔丝的选择与计算熔断器是一种用来保护电路免受过电流或过负荷的损害的电器设备。
它的熔丝是熔断器起到保护作用的关键部件。
选择和计算熔断器熔丝需要考虑很多因素，以下是详细介绍。
一、熔丝的作用熔丝是熔断器中的一个固定断路器，当电路中的电流超过熔丝额定电流时，熔丝会自动熔断，断开电路，从而保护电路免受过负荷和短路的损害。
熔丝的工作原理是通过镍铜合金丝材料的电阻发热，当电流超过熔丝所能承受的范围，熔丝就会熔化，切断电路。
二、选择熔丝的几个因素1.额定电流：熔丝的额定电流是指熔丝可以持续工作的最大电流。
在选择熔丝时，应根据实际电路所需的额定电流来确定。
2.熔断能力：熔断能力是指熔丝能够安全熔断的最大电流。
当电路中的故障电流超过熔断能力时，熔丝将无法熔断，可能会损坏。
因此，在选择熔丝时，应根据电路中可能出现的故障电流来确定熔断能力。
3.速断特性：熔丝的速断特性是指熔丝在过负荷电流作用下，熔丝的熔断时间。
在选择熔丝时，应根据需要保护的电路，选择与其工作条件相匹配的速断特性的熔丝。
4.工作环境温度：熔断器在工作中会产生一定的热量，因此环境温度对熔丝的选择也是一个重要的考虑因素。
如果工作环境温度较高，应选择耐高温的熔丝材料。
三、熔丝的计算方法根据实际需求选择适当的熔丝是很重要的。
以下是一种常用的计算方法：1.计算额定电流：根据电路的额定电流来选择熔丝。
通常，熔丝的额定电流应稍大于电路的额定电流。
2.计算熔断能力：根据电路中可能出现的最大电流来计算熔断能力。
最大电流是指电路中瞬态电流或短暂故障电流的最大值。
根据最大电流来选择熔断能力。
3.确定速断特性：根据电路的工作条件来选择熔丝的速断特性。
如果需要快速切断电路，应选择速断特性较好的熔丝。
4.考虑工作环境温度：如果工作环境温度较高，应选择能够耐高温的熔丝材料。
四、常见的熔丝类型1.快速熔断熔丝：适用于需要快速切断电路的场合，常用于电子产品中。
2.慢熔断熔丝：适用于需要承受一定过负荷电流一段时间后才切断电路的场合，常用于电工设备中。
熔断器选择
照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。
熔断器计算公式
熔断器计算公式
熔断器的计算公式通常包括以下几个方面：
1.标称电流In：即该熔断器能够承受的最大电流值，一般在熔断器上会标明。
根据设备负载电流和运行状态，选择合适的标称电流。
2.选择系数：熔断器在工作状态下一般会受到过载和短路两种电流影响。
针对不同的电流类型，选择不同的选择系数。
3.过载电流IOR：设备正常工作时，可能会出现短暂的过流现象，因此需要预留一定的过载电流容量。
一般可以根据设备或电路的额定电流值乘以1.5-2倍来选取过载电流值。
4.容错电流ITR：在设备发生故障时，可能会出现持续的过流现象，因此需要选择适当的容错电流值来确保熔断器能够及时断开电路。
一般可以根据设备的最大工作电流和保险丝故障处理时间来选取容错电流值。
总的来说，熔断器的计算公式可简单总结为：熔断器额定电流In =设备或电路的额定电流值×选择系数，其中选择系数是根据工作环境和熔丝的额定容量来确定的。
快速熔断器
快速熔断器应用指南————电解、化工用整流器装置编写：曾敏赵晖西安开尔泰电力电子制造有限公司摘要：大功率半导体保护熔断器应用指南。
关键词：快速熔断器半导体保护熔断器熔断器低压电器1、前言：电解、化工类硅整流直流电源指食盐电解、水电解、亚氩酸盐类电解用的电源。
直流电源功率较大，电流范围约5～320KA、电压自100V～1180V 调整。
硅整流设备主要由整流变压器（含调压器）及整流器组成。
整流器的主要部件为功率器件（普通整流管或普通晶闸管）、快速熔断器及控制设备。
快速熔断器（简称快熔）是整流管或晶闸管的保护器件，在电路中多与器件串联连结。
当整流管或晶闸管故障损坏时，快熔分断故障支路，发出信号，可防止事故扩大，保护整流器继续运行，是整流直流电源中一项重要的配套电器。
2、快速熔断器在电路中的连接方式：大功率三相桥式电路保护电路图3、快速熔断器的用途：3.1当整流桥内部发生故障时快速熔断器必须隔开有故障的普通整流管或普通晶闸管而外部无正常现象。
3.2 当一个快速熔断器断开由内部故障产生的故障电流时所有其他的熔断器不需更换。
3.3 当断路器断开由于外部故障产生的故障电流时，所有快速熔断器必须不损坏或不需更换，保证保护的选择性要求。
4、快速熔断器额定电压值的选择：快速熔断器在大功率三相桥式电路中往往有两种错误选向：●电压值选择过低。
●电压值选择过高。
4.1电压值选择过低的后果：快熔电压值选择过低在分断时承受不了故障电路的外加电压，易引起燃弧时间较长或电弧重燃，熔体内部在很短的时间内积聚大量的能量，瞬时产生很大的压强从而导致快熔喷弧、爆炸、瓷壳爆裂。
4.2电压值选择过高：快熔电压值选择过高则温升高，相同额定电流的快熔电阻值随额定电压的增加而增加。
如：KSP62-500V/3200A 快熔的电阻值为0.0180mΩ，KSP62-800V/3200A快熔的电阻值为0.0261mΩ，两者相比800V快熔比500V快熔电阻值增加14.5%，快熔温升高同时选择电压等级过高的快熔将会降低整流器的效率。
