3LCD与DLP工程投影机讲解及效果对比
芯片级揭秘 3LCD、DLP投影技术深度解析
经过20年左右的发展历程，3LCD和DLP两大核心技术都已经经历了数代革新。
使用二者技术的投影产品不仅价格越来越亲民，性能也有了革命性的提升。
对于未来投影技术的发展，现在断言LCoS将一统江湖只会贻笑大方。
但是从短期内的发展来看，小型化、智能化等代表着未来投影机行业的发展趋势。
逐渐细分的市场也对上游的芯片厂商提出了更高的要求，我们也期待3LCD和DLP在未来能给我们带来更多的惊喜。
LCD是Liquid Crystal Display的缩写，中文意思为液晶显示。
在投影机阵营中，目前主流的液晶显示投影机均采用3片式HTPS LCD液晶板，简称3LCD，而这正是我们今天所探讨的主题。
液晶面板种类繁多，HTPS只占其中的一部分在种类繁多，性能各异液晶面板家族中，HTPS仅仅是一个很小的分支而已。
HTPS是High-Temperature Poly Silicon的简称，中文意思为高穿透式高温多晶硅，俗称高温玻璃。
从上图中我们也可以看出，投影机使用的液晶面板和电视、电话、GPS等产品使用的液晶屏有着本质上的区别，HTPS主要应用在投影机和EVP领域中。
3LCD标识从1989年爱普生推出第一款液晶投影机VJP-2000以来，3LCD技术已经走过了20年的发展历程。
据有关数据显示，3LCD核心元件HTPS面板的出货量已经突破了6000万片（每款3LCD投影机均采用3片HTPS面板）。
而另外一份公布的数据显示，3LCD投影机的销量已经连续11个季度领先于DLP，并且优势还在逐步扩大。
在2008年度国内销售的57万台投影机中，3LCD投影机占了30万台。
虽然低端市场和尖端市场表现不处于强势地位，但是3LCD投影机在主流的中端市场，特别是行业市场还占据着绝对的优势，而行业市场则占据着投影机市场采购量的60%以上。
爱普生担任了3LCD技术推广宣传的重任目前3LCD投影机的核心技术仍然掌握在爱普生和索尼这两家公司的手中，但是由于索尼不出售3LCD的相关技术，所以市面上除了索尼之外其他的所有3LCD液晶投影机的芯片均由爱普生提供。
3LCD和DLP投影机那个好
详细说明3LCD和DLP的投影机那个好？经求证：两者都不比另外一种更好。
它们都拥有超越另外一种的优势，都有自身的局限性。
LCD（liquid crystal display，液晶显示）投影机含有三片独立的LCD玻璃面板，分别为视频信号的红、绿、蓝三个分量。
每个LCD面板都含有数以万计（甚至上百万）的液态晶体，可被配置为开、闭合、或部分闭合的不同位置来允许光线透过。
每个单独的液态晶体本质上都像一个快门或者百叶窗那样运作，代表一个单独的像素（"图元"）。
当红绿蓝三色透过不同的LCD面板时，液态晶体基于该时刻该像素的每种颜色需各要多少，即时地开启和闭合。
这个行为对光线进行了调制，从而产生出了投射到屏幕上的图像。
DLP（Digital Light Processing，数字光线处理）是由Texas Instruments（德州仪器）研发的专有技术。
它的工作原理和LCD大不相同。
与让光线通过的玻璃面板不同，DLP芯片是一个由数以万计（甚至上百万）的微镜片所组成的反射表面。
每个微镜片代表一个单独的像素。
DLP的优势：DLP技术最重要的优势包括下列几个方面：密封的成像芯片：大多数DLP投影机都有密封的DLP芯片，从而消除了灰尘颗粒落在成像平面上的可能性，这样的灰尘颗粒会在投射图像上造成一个灰尘点。
LCD投影机没有密封的面板，因此存在产生灰尘点的可能。
这在空气过滤器没有按照使用手册定期清理的情况下尤为容易出现。
不需要过滤器：拥有密封DLP芯片的DLP投影机可以无需空气过滤器而正常运行。
鉴于不需要周期性的清洁或更换过滤器，维护的工作减少了。
一些厂家声称其DLP产品除了偶尔更换灯泡、打扫外壳和镜头之外，是免维护的。
其它的厂家没有这么激进，而是建议定期对风道进行吸尘，从而减少进入机器的灰尘的数量。
市场上的绝大多数DLP投影机都没有空气过滤器，但一些最为昂贵的高性能3片式DLP机型有，目前仍在使用的少量早期的DLP 机型也有。
LCD与DLP投影机的区别
LCD与DLP投影机的区别LCD（Liquid Crystal Display）液晶投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。
由于液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55摄氏度至+77摄氏度DLP（Digital Light Processor）数字光输处理器投影仪以DMD（Digital Micormirror Device）数字微镜作为成像器件。
单片DMD由很多微镜组成，每个微镜对应一个像素点 ,DLP 投影机的物理分辨率就是由微镜的数目决定的。
DLP投影机的技术是一种全数字反射式投影技术。
其特点首先是数字优势。
数字技术的采用，使图像灰度等级提高，图像噪声消失，画面质量稳定，数字图像非常精确。
其次是反射优势。
反射式DMD器件的应用，使成像器件的总光效率大大提高，对比度亮度均匀性都非常出色。
DLP投影机清晰度高、画面均匀，色彩锐利。
DLP投影机分为单片DMD机（主要应用在便携式投影产品）两片DMD机 (应用于大型拼接显示墙)三片DMD机（应用于超高亮度投影机）HP的xb31和sb21均属于单片DMD机，和其他LCD投影仪相比，HP所采用DLP技术的投影仪明显体积要小得多，便于携带。
总结现在市场上大多数投影仪所使用的都是LCD或DLP技术。
比较一下这两种技术，DLP技术的优点是产生的图像对比度较高，光路系统设计的紧凑，因而在体积、重量方面占有优势，在显示文本、CAD模型、幻灯片时效果出众；而LCD投影仪的强项主要体现在亮度均匀性、色彩及细节的表现上，在回放高质量的动态视频图像表现要强于DLP投影仪。
投影技术投影机自问世以来发展至今已形成三大系列：LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。
CRT、LCD、 DLP和DLV
CRT、LCD、 DLP和DLV投影仪成像原理洞悉投影技术在今天追求高效率、快节奏的现代办公中，投影机作为新型办公设备用户可以随处见到它的身影。
投影机不但可以应用于临时会议、技术讲座、网络中心、指挥监控中心，还可以与计算机、工作站等进行连接，或接驳录像机、电视机、影碟机以及实物展台等，可以说它是一种应用十分广泛的大屏幕影像设备。
下面，就让我们来认识一下各式各样的投影技术。
投影机主要技术有CRT（Crystal Ray Tube：阴极射线管）、LCD（Liquid Crystal Display：液晶显示器）和DLP（Digital Light Processor：数码光路处理器）三大类型。
CRT和LCD投影机采用透射式投射方式，DLP采用反射式投射方式。
CRT和LCD投影机技术成熟，应用时间较长，性能稳定。
而DLP投影机应用时间较短，技术有待于进一步完善，但是该投影机采用微镜反射投影技术，亮度和对比度明显提高，体积和重量明显减少，具有较强的生命力和久远的市场潜力。
元老: CRT扫描式投影机CRT投影机可以说是投影机的鼻祖。
CRT投影机也叫三枪投影机，其工作原理与CRT显示器没有什么不同，其发光源和成像均为CRT。
虽然CRT投影机的工作特征与LCD、DLP等投影机有本质区别，且CRT投影机与LCD投影机同属传输型投影机，但CRT投影机是本身发光，是由阴极射线电子束扫描击射在成像面上，使成像面上的荧光粉发光形成图像后，再传输到投影面上。
因此，CRT投影机具有CRT技术中成像的所有优点和缺点。
即CRT投影机分辨率高、对比度好、色彩饱和度佳、对信号的兼容性强，且技术十分成熟。
特别是CRT投影机在采用当前技术先进的CRT新型荫罩后，亮度也有了较大提高。
但CRT投影机毕竟是由成像面上荧光粉发光后再投影到屏幕上的，当有效扫描电子数增加到饱和状态时，再增加有效电子数，荧光粉发光量也增不了多少。
因此，与其它类型的投影机相比，在亮度方面，CRT投影机要低得多，这一直是困绕CRT投影机的主要因素。
1 DLP与液晶的比较表
色轮和视频图像是顺序进行的，所以当红光射到ＤＭＤ上时，镜片按照红色信息应该显示的位置和强度倾斜到“开”，绿色和蓝色光及视频信号亦是如此工作。人体视觉系统集中红、绿、蓝信息并看到一个全彩色图像。通过投影透镜，在ＤＭＤ表面形成的图像可以被投影到一个大屏幕上。
光路
LCD面板必须由流动空气降温。
容易积累灰尘，不仅会影响图像质量，还会造成热量集中，进一步降低寿命。
LCD面板必须由流动空气降温。
容易积累灰尘，不仅会影响图像质量，还会造成热量集中，进一步降低寿命。
采用相对密闭的光机结构。可以避免灰尘沉积引起图像质量下降。
寿命
寿命短，画面稳定性差。
LCD面板中的液晶分子长期受热被分解破坏，导致图像质量严重下降。
DLP与LCD、3LCD的比较表(背投方式)
原理
液晶LCD
DLP
器件
原理
液晶是一种特殊的高分子化合物，物理状态介于固体晶体和液体之间，不仅具有固态晶体的光学特性，而且具有液体的流动性。
固体晶体的光学特性是指，当光线穿过液晶分子时，方向会发生变化；液体流动性是指，液晶分子的位置不是固定不变的，在电场或磁场的干预下液晶分子的排列方向可以改变。
为达到同样的亮度，DLP投影机需要的光源功率更低，省电而且更可以简化散热系统进一步降低体积、重量和噪音。
数字技术
数字、模拟技术配合。
数字、模拟技术配合。
全数字技术
真正的全数字化显示设备，使用全程数字技术，使图像灰度等级达1024～4096级，图像噪声消失，画面质量稳定，精确的数字图像可不断再现，而且历久弥新。

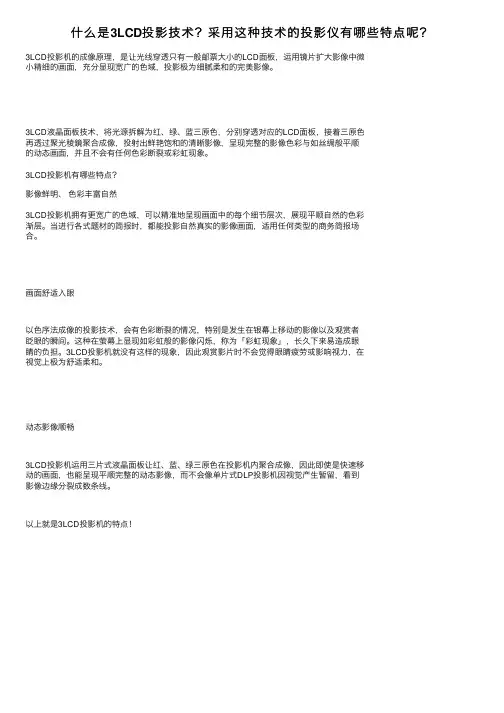

什么是3LCD投影技术？采用这种技术的投影仪有哪些特点呢？
什么是3LCD投影技术？采⽤这种技术的投影仪有哪些特点呢？3LCD投影机的成像原理，是让光线穿透只有⼀般邮票⼤⼩的LCD⾯板，运⽤镜⽚扩⼤影像中微
⼩精细的画⾯，充分显现宽⼴的⾊域，投影极为细腻柔和的完美影像。
3LCD液晶⾯板技术，将光源拆解为红、绿、蓝三原⾊，分别穿透对应的LCD⾯板，接着三原⾊
再透过聚光稜鏡聚合成像，投射出鲜艳饱和的清晰影像，呈现完整的影像⾊彩与如丝绸般平顺
的动态画⾯，并且不会有任何⾊彩断裂或彩虹现象。
3LCD投影机有哪些特点？
影像鲜明、⾊彩丰富⾃然
3LCD投影机拥有更宽⼴的⾊域，可以精准地呈现画⾯中的每个细节层次，展现平顺⾃然的⾊彩
渐层。
当进⾏各式题材的简报时，都能投影⾃然真实的影像画⾯，适⽤任何类型的商务简报场
合。
画⾯舒适⼊眼
以⾊序法成像的投影技术，会有⾊彩断裂的情况，特别是发⽣在银幕上移动的影像以及观赏者
眨眼的瞬间。
这种在萤幕上显现如彩虹般的影像闪烁，称为「彩虹现象」，长久下来易造成眼
睛的负担。
3LCD投影机就没有这样的现象，因此观赏影⽚时不会觉得眼睛疲劳或影响视⼒，在
视觉上极为舒适柔和。
动态影像顺畅
3LCD投影机运⽤三⽚式液晶⾯板让红、蓝、绿三原⾊在投影机内聚合成像，因此即使是快速移
动的画⾯，也能呈现平顺完整的动态影像，⽽不会像单⽚式DLP投影机因视觉产⽣暂留，看到
影像边缘分裂成数条线。
以上就是3LCD投影机的特点！。
两大投影技术3LCOS比拼3LCD全揭秘
两大投影技术3LCOS比拼3LCD全揭秘作为投影机产品的核心，其芯片基本决定了投影机的品质和特色，随着投影机市场的扩大，3片式的构架以更大优势基本占据了主要市场，这也将是投影机芯片未来的技术方向。
由于3DLP的高端价格难以企及，所以3LCD和3LCOS将是3片式结构战场上的主角。
先说3LCD三片式LCD（3LCD）采用体型极小的高穿透式高温多晶硅（High-T emperaturePolySilicon；HTPS）LCD显示面板，每一块HTPS都是由很多个像素组成，如分辨率为1024×768的HTPS就是由1024×768个像素组成以对应投射图像的像素点。
每一个像素又包含了信号线、控制线、TFT和开口区。
其中开口区包含了以特定方式排列的液晶分子，根据液晶分子在不同电压下排列方式的变化，改变透过像素光线的振动方向，并与偏振板相结合实现了从全黑到全白状态下不同灰阶的过渡。
每一个3LCD光路系统都是由3块HTPS构成。
将灯光源发出的光通过分色镜A分出红色光，再通过分色镜B分为绿色光和蓝色光，三种颜色的光分别投射到三块相对应的液晶板上，并经过中间的棱镜将三原色光进行混合后投射出不同颜色的图像。
3LCD技术的成像和色彩还原的特点是先将三原色同时进行充分的空间混合，再投射出不同色彩的图像，又称为同时空间混合还原。
3LCOS结构LCoS的结构是在硅片上利用半导体工艺制作驱动面板（亦称CMOS-LCD），然后在单晶硅片上通过研磨磨平，并镀上铝（Al）作为反射镜，形成了CMOS基板，再将CMOS基板与涂有透明电极的上玻璃基板粘合，并注入液晶，进行封装而成。
LCOS芯片从下向上的第一层是硅基的IC芯片，采用互补金氧化半导体(ComplementaryMetal-OxideSemiconductor；CMOS)工艺制造。
在CMOS上面为抛光的铝镀层，用于提供电极和光线反界面射面。
在铝金属层上要涂布液晶分子，并采用网格状的框架分割成像素。
LCD和DLP投影机区别
DLP与LCD投影机众所周知，目前应用最广泛的投影机技术有两大类，分别是DLP与LCD。
它们代表了现今的主流，而DLP以其自身的种种优势正在吞噬LCD投影机的市场。
DLP到底有何魅力能使得它逐渐被人们所接受?是德州仪器的独家垄断还是它有“独门绝技”?本文将带您走进DLP的世界，让我们一起揭开它那“神秘的面纱”。
DLP技术概念定义DLP全称Digital Light Processing(数字光学处理)，它是由美国德州仪器(TI)公司发明的、专门用于投影和显示图像的全数字技术。
DLP技术以数字微镜装置或称作DMD 芯片的光学半导体为基础构成。
DLP技术的发明人和发明时间：德州仪器公司Larry Hornbeck博士于1987年发明。
在DLP技术诞生的年代里，受到科技水平的限制，DLP投影机无法实现量产和真正的商业化。
直到20世纪末DLP技术才逐渐被人们所认识。
DLP技术的工作原理DLP(Digital Light Processing)投影机的核心技术是DMD芯片(反射微镜)。
单片DLP投影机只有一个DMD成像部件，DMD上有与屏幕图像像素点一一对应的反射微镜。
来自光源的光经分色轮分色后，分时到达DMD，根据像素点的颜色控制DMD上微镜的旋转，三色光分时到达屏幕，生成图像。
三色光使用同一个微镜，因此不存在三色会聚问题。
DLP投影机对比度高，适合文字显示，对比度通常能达到2000∶1，体积小、重量轻，色彩还原达到70~80%，目前高端投影机已经开始采用价格昂贵的3DLP技术。
此类产品以东芝、BenQ等厂商为代表。
DLP技术的应用范围DLP技术可广泛应用于投影和图像显示领域：商务投影机：用于销售和技术培训演示;家庭影院：在大屏幕上放映DVD影片、收看电视节目、玩游戏、欣赏数字照片;大型电视墙：公共机构监控中心使用的大型视频设备;商业活动和娱乐：音乐会、企业产品推介活动、颁奖典礼、大型公众活动;DLP的技术优势(与LCD相比)首先，DLP技术在全球只有德州仪器一家公司能够生产制造，虽然有它垄断的一面，但是我们不可否认的是，由于生产厂商的唯一性，直接决定了DLP产品拥有令人放心的品质;DLP技术让商务投影仪、家庭影院、数字电视和大型工程投影机显示的图像更加清晰亮丽、画面还原逼真;由于DLP投影系统为数码技术，因此投影机在整个使用寿命周期内可以充分的保证优秀的画质，提高常用显示系统性能的可靠性;DLP技术以半导体器件为基础开发制造。
DLP and LCD
从色彩表现来看，ＤＬＰ的色彩没有那么明艳动人，一般会在红色和兰色的表现上发闷，所以选择ＤＬＰ机器，一定要注意这个牌子有没有一些独门对付色彩表现的技术。
比如东芝的智能色彩补偿，明基的黄金色轮，夏普采用德国蔡斯镜头和ＳＲＧＢ色彩还原技术，对色彩真实再现都有帮助。
所以色彩方面ＬＣＤ胜出ＤＬＰ一筹。
再说画面质感：这个ＤＬＰ要比ＬＣＤ强太多了，一般万元以下随便一款ＤＬＰ都能达到２０００：１的对比度，而相同价位的ＬＣＤ能达到８００：１就很不错了，我曾在一个卖家那里同时看了一个画面ＤＬＰ和ＬＣＤ对比的情况，ＬＣＤ色彩虽然鲜艳但是层次感差，而ＤＬＰ就轻松表现出影院的效果再说使用寿命：投影机是耗材昂贵的产品，数千小时后更换一个灯泡就要好几千，这方面ＤＬＰ有绝对优势。
因为ＬＣＤ采用的是光线透过液晶片投射，所以它不仅灯泡有损耗，液晶片也有损耗，一般使用到一定程度要连灯泡和液晶片一起更换，而更换液晶片的代价一般要到七八千元，差不多等于再买一台了。
而且当衰减之后，即使更换了液晶片也会有明显的衰减痕迹，色彩表现会打折扣。
但是这方面ＤＬＰ就不存在这种衰减，由于ＤＬＰ采用的是反射技术，所以芯片使用到相当长的时间都不会有什么损耗，主要的耗材就是灯泡，而我看了很多产品，有些ＤＬＰ的灯泡寿命可以达到四五千小时（经济模式下），而ＬＣＤ的灯泡寿命一般的机器都在三千小时左右，只有近两万元的机器才有较长的灯泡寿命。
所以从损耗角度看，经济条件一般的烧友还是选择ＤＬＰ更理想。
再说说所谓彩虹现象，传说中的彩虹让很多初烧ＤＬＰ有了犹豫，我也是个彩虹眼，第一次看ＤＬＰ的机器就发现了这个问题，但这种彩虹我觉得没有想象中那么可怕，其实很小，而且如果专注于影片，可以忽略不计。
而且彩虹是否明显和ＤＬＰ不同品牌所采用的技术也有关，有些色轮技术较先进，响应速度快的，彩虹会不太明显的。
所以我觉得从性价比和耐用性上看还是ＤＬＰ更适合经济条件一般的烧友。
另外我觉得大家选择时未必就一定要选那些名牌的家用机，我在百脑汇看了很多商用或者商住两用的其实性价比要比专门家用的高很多，万元以下有很多不错的选择，另外我觉得所谓480P的720P画质差别并没有传说中那么大，其实４８０Ｐ的机器如果能兼容更高分辨率的画质也不错的，没有必要为了睁大眼睛才看出来的细微差别多花两三千元。
DLP技术讲解
2000:1 (典型值)
物理尺寸
亮度
LCD DLP™
可靠性
简单的反射光路 = 更高的对比度
图像质量 (填充率) 图像质量 (对比度) 图像质量 (锐度) 图像质量 (视频) 图像质量 (颜色)
LCD
DLP®
物理尺寸
高对比度可以使用户看清屏幕上更多的画面细节 Simulation
LCD
－ 对环境不敏感；密封防尘
u DLP®－ 反射技术，能够最大限度地减少光吸收量
持久的图像可靠性
DLP®系统组件强大稳健，可以 长时间曝光 反光技术可最大限度降低光吸 收量
u
u
u
全数字化 － 不因时间久而导致 老化
100,000 小时的使用寿命 可靠的半导体工艺
u u
DLP®技术实际上不会退化，从而可以确保 最佳的图像可靠性。
1 LCD 7 5 6 3 4 2
*研究II中的图像
持久的图像可靠性 DLP®vs. LCD图像质量逐渐衰退
4104 3432 2688 小时 2016 Hours 1416Hours 816 0 Hours 5208
DLP™
LCD™
*研究II中的图像
持久的图像可靠性
稳健可靠
DLP™
u DMD
按照BSEN标准测量投影机
结果总结
亮度 对比度 色均
DLP® 投影机衰减了35%的亮度，但在更换新灯后可以恢复。 LCD投影机衰减了75%的亮度，而且是不可恢复的。
结果总结
亮度 对比度 色均
LCD投影机在粉尘环境中，对比度很容易随着时间而降低。 DLP® 投影机的对比度，明显优于LCD投影机的表现。
DLP Vs 3LCD全面剖析
对于目前大多数投影和显示应用，lcd技术是dlp最主要的竞争对手，但dlp技术拥有多项优势胜过lcd技术。
1）数字胜于模拟dlp是数字技术，每个微反射镜只会处于「on」或「off」状态，lcd却是一种模拟技术。
数字投影技术的优点是它能忠实而不断重复的产生影像，不会受到温度、湿气或震动等环境因素的影响。
目前投影机分成3lcd,dlp,lcos,crt四种技术,除crt属于模拟技术外,其他三种均为数字技术,均能够非常好的显示和运用计算机信号。
而这三种数字技术中,3lcd技术已经成熟超过30年,单片dlp技术出现不到10年,lcos技术不到5年。
因此就稳定性,市场占有率,市场满意程度来说,3lcd技术占绝对优势。
2）速度带来优势dlp技术核心的微反射镜能以每秒5,000次速度开关，其微秒级的速度远超过lcd像素毫秒级的开关速度。
再加上ddr ram的配合，数据处理速度再次提升。
所以就本质而言，它更有能力将画面的快速动作准确再生；lcd技术由于开关速度较慢，快速移动的影像画面看起来会有些模糊不清。
在重现快速移动的图像时，lcd技术中常见的拖尾和重影现象不会在dlp 技术中看到。
事实上，这是dlp技术一种误导消费者的宣传。
dlp因为dmd芯片的5000次/秒的开关和色轮近万转/秒的运行，非常容易发生掉帧现象，而且在显示动态画面时有明显得图像拖影、彩虹现象出现（在实际使用中可发现），而且因为两者的高速运转带来的热量对投影机而言是一个较大的隐患。
而dlp厂家宣传的动态图像效果好的表现反而正是3lcd的优势所在（在实际使用中可发现）3）架构简单合理微反射镜拥有很高的开关速度，使dlp 技术只需使用一个投影面板，就能同时调变红绿蓝三种光束；相形之下，lcd技术由于速度较慢，因此必须采用三片式投影面板架构，第一片面板用来调变红光，第二片调变绿光，第三片给蓝光使用。
单片面板架构有多项优点：首先，单面板架构只需一套简单轻巧的光学系统，使它能发展出体积重量都小于三片式面板系统的投影机和显示器。
单片DLP与三片LCD投影机的技术对比
DLP（Digital Light Processor）数字光处理器是一项全新的投影显示技术，它以 DMD 数字微反射器（Digital Micromirror Device）作为光阀成像器件，采用数字光学处理技术调 制视频信号，驱动 DMD 光路系统，通过投影透镜获取大屏幕图像。DMD 板的每一个微镜
应用质 白色图像显示 彩色图像显示 视频图像显示 性价比 多屏应用的能力
量对比
++ 单片 DLP （能够显示非 投影机 常丰富的白色
内容）
0
0
++
（白色色轮没
（白色色轮没
（非常好的
有贡献，色彩分
有贡献）
性价比）*
离）
++ （一致性和均匀
度良好）
+ 三片 LCD （一致性次于 投影机 单片 DLP 投影
即代表一个基本的像素，比如 SXGA+分辨率的 DMD 板至少分布有 1400×1050 个微镜。由 于 DLP 采用反射光的成像技术，不存在 LCD 投影机由于高温工作环境而出现液晶板老化等 问题，典型使用的寿命明显优于 LCD 投影机。
DMD 芯片的一百多万个微镜装置虽然高速转动，但不会影响微镜的可靠性，而且通过低 温到高温转换的各种环境质量测试，目前没有出现过由于机械运动而使微镜损坏、破碎等现 象。如图四：基于每个微镜下面连接的金属铰链，使用了一种工艺技术相当复杂的特殊材料 做成，具有很高的可靠性。微镜运行时虽然高速转动，但它们的动作范围非常小，制作材料 的老化年限和使用寿命很长，基本上不会影响到铰链的寿命。
LCD和DLP投影机的区别
投影机LCD和DLP技术根据用途分类，投影机主要可分为商务用投影机，会堂/剧院用投影机，家庭用投影机，投影电视机。
其中家用视频型和商用数据型，是我们普通用户接触到的投影机的主要应用类型。
其中家用视频型投影机针对视频方面进行优化处理，其特点是亮度都在1000流明左右，对比度较高，投影的画面宽高比多为16：9，各种视频端口齐全，适合播放电影和高清晰电视，适于家用用户使用。
商用数据型投影机主要显示微机输出的信号，用来商务演示办公和日常教学，亮度根据使用环境高低都有不同的选择，投影画面宽高比都为4：3，功能全面，对于图像和文本以及视频都可以演示，基本所有型号都同时具有视频及数字输口。
投影机自问世以来发展至今已形成三大系列：LCD(Liquid Crystal Display)液晶投影机、DLP(Digital Lighting Process)数字光处理器投影机和CRT(Cathode Ray Tube)阴极射线管投影机。
LCD投影机的技术是透射式投影技术，目前最为成熟。
投影画面色彩还原真实鲜艳，色彩饱和度高，光利用效率很高，LCD投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD投影机为主。
它的缺点是黑色层次表现不是很好，对比度一般都在500：1左右徘徊，投影画面的像素结构可以明显看到。
DLP投影机的技术是反射式投影技术，是现在高速发展的投影技术。
它的采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定，尤其在播放动态视频有图像流畅，没有像素结构感，形象自然，数字图像还原真实精确。
由于出于成本和机身体积的考虑，目前DLP投影机多半采用单片DMD芯片设计，所以在图像颜色的还原上比LCD投影机稍逊一筹，色彩不够鲜艳生动。
CRT投影机采用技术与CRT显示器类似，是最早的投影技术。
它的优点是寿命长，显示的图像色彩丰富,还原性好，具有丰富的几何失真调整能力。
LCD、LED、DLP优劣对比及使用环境说明
优点：
1、高分辨率（显示效果比DLP和LED好）。
2、显示屏厚度薄（比DLP产品和LED要薄）。
3、长寿命（工作寿命一般长达60000到100000小时之间，而DLP一般在6000到10000小时之间）。
4、低能耗。
5、无辐射。
6、维护成本低（相比DLP、LED拼接，LCD的后期维护成本低廉，使用寿命长）。
拼接规模：比较适合大规模的室外拼接，面积小时他的像素点的数量是达不到我们所要求的分辨率。
基于上述原因：
我们得出结果如果是在室内应用大型显示设备，那么DLP大屏幕是首选。
如果拼缝对其图像的显示效果影响不是很大的话，而且经费不富足的话
选择液晶拼接也算是个不错的选择。关于LED显示大屏幕而言他还是更适合室外大规模拼接，更适合与远距离观看。
耗电少、亮度高。经得起风吹日晒，更适合于室外应用。
缺点：
故障率比较高，不易维护。图像的像素点比较大，图像显示效果较差。更适合户外远距离的观看。不太适合室内近距离的观看。散热量很大！各个像素点的LED灯管亮度衰减程度难以掌控，所以比较容易形成色彩不一致，色差大等问题。一但众多LED管子当中的一个出现问题，那么他将会影响到整个画面的显示效果。
缺点: 不易把尺寸做大，不能做到无缝拼接、占地面积大（机柜厚度一般在60cm到100cm）。
DLP
优点:
数字化显示亮度衰减慢，像素点缝隙小，图像细腻，适合长时间显示计算机和静态图像，可靠性高，耗电低、建造成本低。
缺点：亮度比LCD、LED暗、后期维护成本高。
LED大屏拼接
优点：
3LCD投影技术深度解析
探索色彩的秘密3LCD投影技术深度解析1、3LCD技术的概况和现状LCD是Liquid Crystal Display的缩写，中文意思为液晶显示。
在投影机阵营中，目前主流的液晶显示投影机均采用3片式HTPS LCD液晶板，简称3LCD，而这正是我们今天所探讨的主题。
液晶面板种类繁多，HTPS只占其中的一部分在种类繁多，性能各异液晶面板家族中，HTPS仅仅是一个很小的分支而已。
HTPS是High-Temperature Poly Silicon的简称，中文意思为高穿透式高温多晶硅，俗称高温玻璃。
从上图中我们也可以看出，投影机使用的液晶面板和电视、电话、GPS等产品使用的液晶屏有着本质上的区别，HTPS主要应用在投影机和EVP领域中。
3LCD标识从1989年爱普生推出第一款液晶投影机VJP-2000以来，3LCD技术已经走过了20年的发展历程。
据有关数据显示，3LCD核心元件HTPS面板的出货量已经突破了6000万片（每款3LCD投影机均采用3片HTPS面板）。
而另外一份公布的数据显示，3LCD投影机的销量已经连续11个季度领先于DLP，并且优势还在逐步扩大。
在2008年度国内销售的57万台投影机中，3LCD投影机占了30万台。
虽然低端市场和尖端市场表现不处于强势地位，但是3LCD投影机在主流的中端市场，特别是行业市场还占据着绝对的优势，而行业市场则占据着投影机市场采购量的60%以上。
爱普生担任了3LCD技术推广宣传的重任目前3LCD投影机的核心技术仍然掌握在爱普生和索尼这两家公司的手中，但是由于索尼不出售3LCD的相关技术，所以市面上除了索尼之外其他的所有3LCD液晶投影机的芯片均由爱普生提供。
目前采用3LCD技术的投影机品牌主要有爱普生、索尼、三洋、日立、三菱、松下、NEC、夏普等，从上述描述中我们不难看出采用3LCD技术的均为日系厂商。
其实包括DLP投影机的忠实簇拥者明基等台系和欧美厂商也曾推出过3LCD液晶投影机，只不过后来因为市场等原因而专注于DLP阵营，推出的3LCD液晶投影机则越来越少。
三种主流投影仪技术类型
三种主流投影仪技术类型
我们在看各种投影机广告和参数表时，经常能看到3LCD、DLP之类的词汇。
视频内容给大家普及投影知识小知识——三种主流投影仪技术类型。
3LCD、DLP和LCOS其实是投影机的技术分类，也就是投影机实现投影的技术方式，是目前最主流的三种。
其中3LCD是指用红绿蓝三块液晶板分别作为红绿蓝三色光的控制层的投影技术。
3LCD投影技术的主要原理是：光源发射出来的白色光经过镜头组汇聚到达分光镜，红绿蓝三色光被分离出来，分别投射到独立的液晶板上，液晶板上相应的像素接收到来自信号源的电子信号，呈现为不同的透明度，以每个像素不同的透明度，生成了图像。
三种单色的图像在棱镜中会聚，由投影镜头投射到投影幕上形成一幅全彩色图像。
DLP投影技术也被称作为“数字光学处理技术”。
DLP投影机的核心
元器件是DMD芯片，关于DMD芯片我们在此前的文章中已经做过相应的
讲解，在这里就不多做阐述。
DLP投影技术主要是通过控制镜片的偏转达到显示图像。
LCOS投影技术的基本原理与LCD投影技术相类似，只是LCOS投。
DLP和LCD区别
DLP(全数字投影技术)
LCD(液晶投影技术)
核心技术
全数字DDR DMD芯片
液晶板
成像原理
DLP投影原理是将光投射穿过高速转动的红蓝绿色轮盘再射到DLP晶片反射成像。
LCD利用光学投射穿过红绿蓝三原色滤镜后，再将三原色投射穿过三片液晶板上，合成投影成像
清晰度
像素间隙小，画面清晰，无闪烁现象
液晶板寿命20，000小时左右
抗光线干扰度
一体化箱体结构，不易受外界光线干扰
外界强光线下清晰度受影响
亮度均匀性
大于95%
无补偿电路，有“太阳效应”
性能
DLP芯片采用密封封装，受环境影响小，且有20年以上的使用寿命，可靠性高
LCD液晶材料受环境影响大，不稳定
灯泡寿命
使用飞利浦原装UHP长寿命灯泡，寿命长，DLP一般适用长时间显示的地方
灯泡寿命短，LCD不适合连续长时间工作
使用寿命
DLP晶片的寿命为100，000小时以上
DLP投影机
LCD投影机
概念
DLP是“Digital Light Procession”的缩写，即数字光处理，这种技术先把影像信号经数字处理后把光投影出来。它是基于美国德州仪器TI公司开发的数字微镜元件DMD（Digital Micromirror Device）来完成的。
LCD技术利用液晶分子的排列在电场作用下影响它的光学性质，产生不同灰度层次及颜色的图像。LCD投影机可以支持高达1600×1200的分辨率，具有很高的亮度和高保真的图像色彩，可以方便地接入各种视频信号等特点。
像素间隙大，有马赛克现象，微有闪烁
亮度/对比度
高亮度，光填充量高达90%的填充量总光效率大于60%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对角线 150寸
高2.02米
模拟相同的场景和安装条件
投射比 投影机距屏幕距离 投影机安装高度 垂直位移范围 需要倾斜安装角度
E社
60% -4.5°
P社
2.2：1 7.1m 4.02m 50% -6°
SONY
85% 0°
E社
P社
SONY F1200ZL 镜头 Z4015
倾斜安装
快速查看梯形校正副作用
0.76英寸
0.95英寸
1英寸
投射率高，耐光性强
新开发!
b.
c. 实现100%的sRGB色域范围*
屏幕
透镜
光学补偿部件
偏振片
偏振片
新开发液晶面板
减少光漏 线偏振光
高对比度图像
椭圆偏振光
线偏振光
入射光
*VPL-F1200ZL及F1205ZL中搭载
明亮丰富色彩 黑白高对比度
细节表达 精准的色彩表现
Sony
8,000lm/ 14,000h
A社
B社
3LCD 激光 3LCD 激光
1DLP 激光
12,000lm
8,000lm 1,0000lm/8500lm
10,000lm/ 10,000h
7,000lm/ 6,000h
7,000lm/ 7,500h
*每天开机8小时，一周开机5天
10000lm 8000lm
SONY 10,000lm恒定亮度模式
6100lm 工程投影机
5100lm 工程投影机
4200lm 工程投影机
5000lm
3500lm
普及性商教机 激光超短焦
20更18高年 激亮光度新品/更高附加价值/激光2机018的年发激光展新品= 索尼投影机的方向
适用于 VPL-F1200ZL/1205ZL/900ZL/905ZL
型号
投射比
变焦 聚焦 屏幕尺寸 镜头位移(V, H) 重量
5/25/2020
23
未購入・・・良ければ購入
3LCD vs. 1DLP
3LCD
1 DLP
将R、G、B三种色彩独立的图像统一成全彩的画面 时序性地显示R、G、B图像，利用人眼的后像效应
输出图像方式和最终显示图像
time
优势: - 清晰的颜色还原 - 色彩亮度高
- 自然的影像 - 视觉舒适
Yes
Yes
内置
-
-
-
586x492x185 mm
21.9kg
19.5kg
V +50% to -16%, H +30% to - 10%
Yes -
内置 -
498x200x538 mm 22.4kg/18.3kg
SONY 4K
什么是
？
1 pixel
4μm Pitch
4K vs 2K e-shift
★A社10,000lm 约5年
SONY 8,000lm 恒定亮度模式
7000lm
★A社7,000lm ★B社7,000lm
约3年
约4年
SONY★约7年
14000
20000 时间(H)
其他优势
HTML查看器 自动颜色校准 快速开机 镜头记忆功能 HDMI长电缆
HTML查看器功能
可通过局域网或USB投射定制的图像， 例如：公司商标、课堂目录、或是广告。 即使在不使用投影机时，也可循环播放 定制的内容。
例1：调整色温4中红绿值 xy色度
白色色度和亮度的关系
色温度 : 亮度优先 [亮度100%]
例① 1:3的色度 [亮度88.9%]
例② 中间 [亮度82.2%]
比如 WB Gain (R,G,B)=(-5, -14, 0)
比如 WB Gain (R,G,B)=(-7, -25, 0)
色温度 : 7500K [亮度74.3%]
演示大小: 最高FHD (1920 x 1080) 图像格式: JPEG/PNG/BMP/GIF 语言: 与 OSD 语言相同 字体: 基本字体 (每种语言1-2种字体) 动画: 支持 时钟功能: 支持 (内置时钟，可网络实时调整)
自动颜色校准
内置 RGB传感器
1. 传感器测量
2. 调整数值平衡
快速开机
*实际移动范围根据镜头及投影机的位置而改变
聚焦
画面尺寸 镜头位移
例1
场景 1 演讲进行中
12
3
例2
双屏模式
双屏
单屏
场景2 邀请观众上台小组讨论.
1
2
3
场景3 演讲者在屏幕一侧演示
1
2
3
单屏模式
双屏 单屏
关机
HDMI长电缆显示功能
HDMI 信号对比测试结果 （WUXGA 信号）
HDMI 电缆设置
VPLL-4008 VPLL-Z4111
1.00:1
1.30:1 to 1.96:1
-
电动
手动
电动
40” to 600” 60” to 600”
VPLL-Z4015 1.85:1 to 2.44:1
电动 电动 40” to 600”
VPLL-Z4019 2.41:1 to 3.07:1
电动 电动 40” to 600”
0.33:1
0.65:1
0.85:1 to 1.0:1 1.0:1 to 1.39:1
2.34:1 to 3.19:1
3.18:1 to 4.84:1
-
-
手动
电动
电动
电动
电动
手动
手动
电动
电动
电动
80” to 300” 60” to 300” 60” to 300” 60” to 300” 40” to 600”
输出图像方式和最终显示图像
time
缺点: - 色彩断层、彩虹现象 - 彩色亮度低、过渡不自然 - 长时间观看很容易造成视觉疲劳
2. 行业领先的位移范围
VPL-F1200ZL
12klm/9klm 3LCD
WUXGA V：+-107% H：+-57%
A社
12klm/8klm 3LCD
WUXGA V：+-60%/67% H：+-18%/30%
图像由矩形变为 不规则四边形
通过H/V梯形校正 调整图像形状
菜单-设置-几何校正-H/V 梯形校正 “On”VS.“Off”
梯形校正前
梯形校正后 电子噪点、图像变形、聚焦清晰度丢失
3. 恒定亮度模式
恒定亮度 运行时间
Sony
3LCD 激光
3LCD 激光
12,000lm
9000lm
10,000lm/ 14,000h
NG
OK
NG
NG
NG
NG
NG
NG
NG
* 取决于实际测量环境.
Sony
F1200/1205ZL
F900/905ZL
A社
B社
画质比较
亮度 分辨率 面板尺寸 高对比度技术
画质功能
可换镜头
安装比较 其他
镜头位移范围
边缘融合 镜头记忆功能 3G-SDI HDMI长电缆显示 HTML查看器功能 尺寸 (WxDxH) 重量 (w/o lens)
±107%, ±57%
±107%, ±57%
2.8 kg
3.0 kg
适用于 VPL-F631HZ/636HZ/531HZ/536HZ/536HZL/431HZ/436HZ/436HZL
型号
投射比
变焦 聚焦 屏幕尺寸 镜头位移(V, H) 重量
VPLL-3003 VPLL-3007 VPLL-Z3009 VPLL-Z3010 VPLL-Z3024 VPLL-Z3032
A社
3LCD 激光投影机 vs 3LCD 激光投影机
VPL-F1200ZL
已预先设置到同一亮度
你看得到条纹吗?
MS Office regular colors
25 20 15 10 5 0
Red
Excel Bar Graph
Orange
Blue
Yellow
Green
5/25/2020
21
色彩空间
HDR
动态范围
索尼4K产品在每个画质要素中都提供了高性能技术
12bit 驱动 (SXRD) Tone Mapping(色调匹配)
with X300
4K原生分辨率 (SXRD) 真实创作/数字聚焦优化
VPL-F430/435HZ
WUXGA
(1,920X1,200)
VPL-F431/436HZ/HZL
VPL-F530/535HZ VPL-F531/536HZ/HZL
WXGA
(1,280X800)
4,000lm
VPL-F530/535WZ 5,000lm
VPL-F630HZ/F635HZ
VPL-F631/636HZ VPL-F630WZ 6,000lm
±32%, ±15% ±99%, ±51%
±98%, ±51% ±107%, ±57%
2.6 kg
4.0 kg
3.0 kg
3.0 kg
VPLL-Z4025 3.02:1 to 5.58:1
电动 电动 40” to 600”
VPLL-Z4045
5.56:1 to 7.5:1
电动 电动 60” to 600*
15 20 25 30 35 50m
55m
60m
m m m m m (35+15m) (35+20m) (35+25m)
Sony F1200ZL
