电气设备接线规范_初版
电气设备接地规范

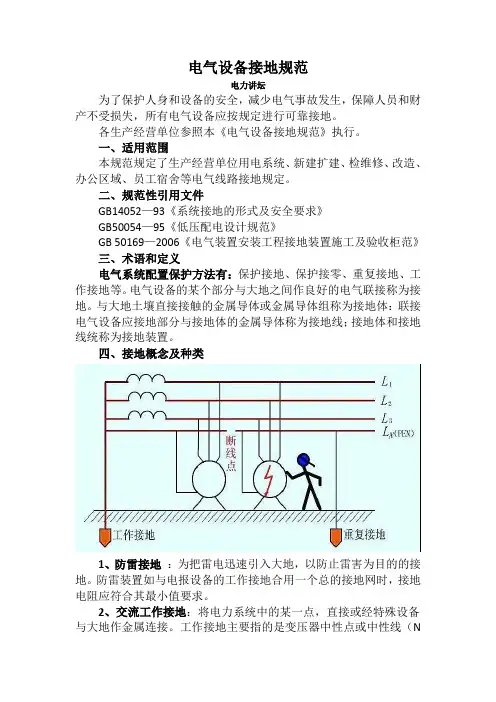

电气设备接地规范电力讲坛为了保护人身和设备的安全，减少电气事故发生，保障人员和财产不受损失，所有电气设备应按规定进行可靠接地。
各生产经营单位参照本《电气设备接地规范》执行。
一、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
二、规范性引用文件GB14052—93《系统接地的形式及安全要求》GB50054—95《低压配电设计规范》GB 50169—2006《电气装置安装工程接地装置施工及验收柜范》三、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
四、接地概念及种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE 线连接。
3、安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
4、直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
机械设备电气接线规范要求

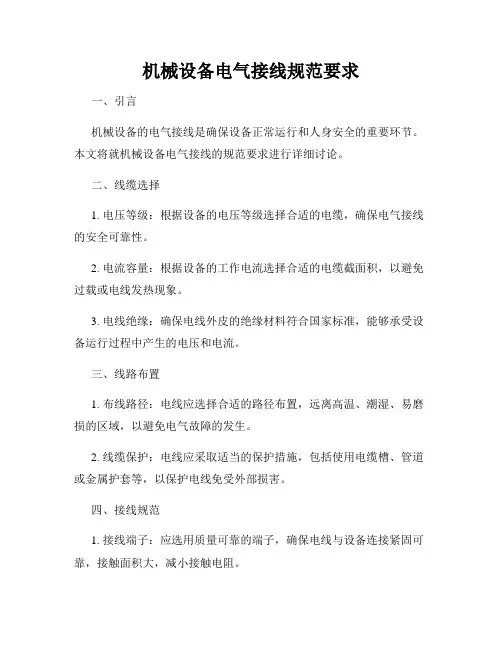

机械设备电气接线规范要求一、引言机械设备的电气接线是确保设备正常运行和人身安全的重要环节。
本文将就机械设备电气接线的规范要求进行详细讨论。
二、线缆选择1. 电压等级：根据设备的电压等级选择合适的电缆，确保电气接线的安全可靠性。
2. 电流容量：根据设备的工作电流选择合适的电缆截面积，以避免过载或电线发热现象。
3. 电线绝缘：确保电线外皮的绝缘材料符合国家标准，能够承受设备运行过程中产生的电压和电流。
三、线路布置1. 布线路径：电线应选择合适的路径布置，远离高温、潮湿、易磨损的区域，以避免电气故障的发生。
2. 线缆保护：电线应采取适当的保护措施，包括使用电缆槽、管道或金属护套等，以保护电线免受外部损害。
四、接线规范1. 接线端子：应选用质量可靠的端子，确保电线与设备连接紧固可靠，接触面积大，减小接触电阻。
2. 接线方式：应按照设备制造商提供的接线图进行接线，确保接线的正确性和一致性。
3. 引出线固定：引出线应牢固固定，避免拉拽或极度弯曲，造成电线破裂或接触不良。
五、接地保护1. 设备接地：机械设备应进行可靠的接地，以确保设备的安全性和人身安全。
2. 接地电阻：接地电阻应满足国家标准，以保证接地的有效性。
3. 接地导体：接地导体应采用质量优良的铜排或铜线，并与设备接地端子连接牢固可靠。
六、维护保养1. 定期检查：定期检查设备的电气接线状态，如有松动、破损或腐蚀等情况，应及时修复或更换。
2. 清洁保养：保持设备的电气接线清洁，并注意防止水分、灰尘等进入接线端子，以提高接线的可靠性。
3. 记录维护：对每次维护保养的具体内容和日期进行记录，方便后续的维修和追溯。
七、总结机械设备电气接线规范要求的合理遵守，能够确保设备的正常运行和人身安全。
在实际操作中，我们应遵循线缆选择、线路布置、接线规范、接地保护和维护保养等方面的要求，提高电气接线的质量和可靠性，从而确保机械设备的正常运行。
电气设备接地规范详解(建议收藏)

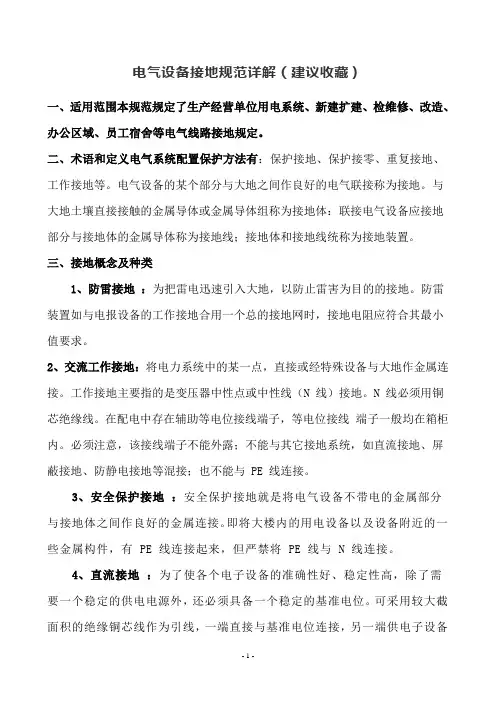

电气设备接地规范详解（建议收藏）一、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
二、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
三、接地概念及种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
3、安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
4、直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
6、屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
7、功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
电气控制柜元件安装接线配线的规范、方法(图解)
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。
3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1。
5 必须按图安装(如果有图)1。
6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0。
6-2.0电能计量仪表0.6—1。
8控制开关、按钮0.6—2。
0紧急操作件0.8-1.6组装产品应符合以下条件:操作方便.元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4。
4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层,并注意相应的扭距。
1。
11 主回路上面的元器件,一般电抗器，变压器需要接地,断路器不需要接地,下图中为电抗器接地。
1。
12 对于发热元件(例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1。
14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上.a) 端子的标识1。
15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气控制柜元件安装接线配线的规范、方法(图解)
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电气接线规范
导线连接的基本要求1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。
1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。
电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。
爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。
即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。
此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。
2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装。
3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。
4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。
5. 发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。
7. 电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。
电气设备接线规范-初版
电气相关设备电气接线规范2017.06 BY谢良辉总要求一. 三按生产：按工艺、按标准、按图纸；二. 操作方法：选择正确的材料和正确的使用工具；三. 安装要求：横平竖直、安装牢固和防震、做好通风、远离热源；四. 接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致；五. 环境卫生：动前整理、完后清扫。
常用电缆型号：BV- 表示单铜芯聚氯乙烯普通绝缘电线，无护套线。
适用于交流电压450/750V 及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
线的选用1.选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量（20%）。
2.电缆知识a.电线一扎长度:100 米,正负误差0.5 米;b.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股；c.电线常用规格:1平方/1.5平方/2.5 平方/4 平方/6 平方/10 平方等;3.载流量（下图供参考）4.电线颜色定义常用电线颜色AC380V：黄绿红淡蓝黄绿双色（地线PE）左中右远中近上中下ABC\UVW\L1L2L3 AC220V：黄绿红黑色淡蓝黄绿双色（地线PE）LN 传感器信号线：黑白粉BVV- 表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。
BVVB- 表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。
适用于要求机械防护较高、潮湿等场合可明敷或暗敷。
SYV-实心聚乙烯绝缘射频同轴电缆。
适用于闭路监控及有线电视工程。
RVV- 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
RVVP- 表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
电气接线最新标准规范
电气接线最新标准规范电气接线是确保电气设备安全运行的关键环节。
随着技术的发展和安全标准的提高，电气接线的标准规范也在不断更新。
以下是电气接线的最新标准规范内容：电气接线工作必须遵循国家和行业的相关标准，确保接线的安全性和可靠性。
以下是电气接线的最新标准规范要点：1. 材料选择：- 电线应选择符合国家标准的铜芯或铝芯电缆。
- 接线端子、绝缘材料等配件也应符合相应的安全标准。
2. 接线方式：- 接线应采用规范的接线方法，如焊接、压接或螺丝固定等。
- 接线过程中应避免损伤导线绝缘层。
3. 接线颜色：- 接线颜色应遵循国际标准，如火线通常使用红色或棕色，零线使用蓝色，地线使用黄绿相间。
4. 接线标识：- 所有接线点应有清晰的标识，包括电线类型、用途和连接设备。
5. 安全距离：- 接线时，不同电压等级的电线之间应保持足够的安全距离，避免电磁干扰。
6. 防护措施：- 接线盒、开关等电气设备应安装在适当的位置，并采取防尘、防水等防护措施。
7. 接地要求：- 所有电气设备必须有良好的接地，以防止电气故障和漏电事故。
8. 接线测试：- 接线完成后，应进行严格的测试，包括绝缘电阻测试、接地电阻测试等，确保接线符合安全标准。
9. 维护与检查：- 定期对电气接线进行检查和维护，及时发现并解决潜在的安全隐患。
10. 培训与资质：- 从事电气接线工作的人员必须经过专业培训，并持有相应的资质证书。
电气接线工作是一项专业性很强的工作，必须严格按照最新的标准规范执行，以确保人员和设备的安全。
请根据具体的应用场景和设备要求，参考最新的电气接线标准规范进行操作。
在实际操作中，还应结合现场实际情况，灵活运用规范，确保电气系统的安全稳定运行。
国家标准电气接线规范标准
国家标准电气接线规范标准国家标准电气接线规范标准是指在电气领域中，为了保障人身安全和设备正常运行，制定的一系列规范和标准。
电气接线规范标准的制定，对于保障电气设备的安全运行、提高电气设备的使用效率具有非常重要的意义。
在现代社会中，电气设备已经渗透到了各个领域，因此制定国家标准电气接线规范标准显得尤为重要。
首先，国家标准电气接线规范标准的制定可以统一电气设备的接线标准，避免了因为不同地区、不同厂家的标准不一致而导致的接线错误或者混乱。
这样一来，不仅可以提高电气设备的使用效率，还可以避免因为接线错误而导致的安全事故的发生。
此外，统一的接线标准也方便了电气设备的维护和维修，可以降低维护成本，延长设备的使用寿命。
其次，国家标准电气接线规范标准的制定可以规范电气设备的生产和安装，保证了电气设备的质量和安全性。
通过严格的接线规范，可以避免因为接线不当而导致的设备故障或者损坏，保证了电气设备的正常运行。
同时，规范的接线标准也可以提高电气设备的安全性，减少因为电气设备问题而引发的火灾、触电等安全事故的发生。
此外，国家标准电气接线规范标准的制定还可以促进电气设备的技术创新和提升。
通过规范的接线标准，可以推动电气设备制造商不断改进产品设计和生产工艺，提高产品的质量和性能。
同时，规范的接线标准也可以促进电气设备的智能化和自动化发展，推动电气设备行业向着更加智能、高效的方向发展。
总的来说，国家标准电气接线规范标准的制定对于保障电气设备的安全运行、提高电气设备的使用效率、规范电气设备的生产和安装、促进电气设备的技术创新和提升具有非常重要的意义。
只有通过严格的标准和规范，我们才能够保证电气设备的安全可靠，推动电气设备行业的持续健康发展。
因此，我们应该高度重视国家标准电气接线规范标准的制定和执行，共同努力为电气设备行业的发展贡献自己的力量。
设备电气安装和接线规范
温州朝隆纺织机械有限公司电气安装\接线工艺规范总要求•三按生产：按图纸、按标准、按工艺•操作方法：选择正确的材料和正确的使用工具。
•安装要求：横平竖直、安装牢固和防震、做好通风、远离热源。
•接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致。
•环境卫生：动前整理、完后清扫。
一、控制柜定位根据设计要求和现场情况，再征求客户意见，确定控制柜安装位置。
•能防止水流入，溅入。
•远离热源和太阳直射。
•防震、防尘。
•通风良好，控制柜要求环境温度为-5~40度，否则要求安装空调。
•操作和维修方便。
•安装接线方便。
二、桥架安装根据设计和现场情况，确定各部分桥架的规格和安装位置、走向。
1、桥架不能阻碍工作空间和维修通道。
2、桥架要远离热源和水源，否则要采取保护措施。
3、动力电线桥架和控制信号电线桥架要分开，否则要做处理。
4、桥架不能直接安装地面上，为了防水和通风，至少要垫高40mm以上。
5、桥架与桥架间，桥架与固定架间不能焊接，要用螺丝紧固。
6、桥架连接处、开口处及始端和终端，不能有锋利边沿和毛刺，放线前要做好导线保护。
7、桥架与桥架间要用2.5mm2以上黄绿双色铜线连接，并且接到总接地线上。
8、桥架内导线不能超过桥架截面积的50%三、电线的选用1、概述•选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量(20%)•选择电缆线的型号BVR 芯多股线（不过门）RVVP2、载流量3、颜色定义•AC 380V 黄绿红左中右\远中近\上中下ABC\UVW\L1L2L3•AC 220V 黄\绿\红\黑色\淡蓝\黄绿双色•DC 24V 棕色\深蓝色•传感器信号线灰色或黑色•模拟信号线屏蔽电缆0~10V 4~20MA •通讯线屏蔽电缆RS485 DP四、接线前检查工作前,使用万用表检查机器确认已无电源，并在开关上标注“禁止合闸标志”。
：专用工具及相关材料剥线及压接钳线标,收缩管,接线端子7五:接线工艺1、工具错误使用82、绝缘剥除长度设导线端部的绝缘剥除长度为L，当导线端部用管状接头(闭口)时，L取线芯插入管状接头套筒的长度再加上1～2mm ；当导线端部用板状接头(开口)时，L取线芯插入管状接头套筒的长度再加上2～3mm 。
自动化设备电气接线规范
自动化设备电气接线规范1. 引言自动化设备在现代工业中扮演着重要的角色。
在设计和安装自动化设备时，电气接线是一个至关重要的环节。
电气接线规范的遵守可以确保设备安全、可靠地运行，同时便于维护和排除故障。
本文将介绍自动化设备电气接线的规范和要点。
2. 设备电气接线规范2.1. 线缆选择在选择线缆时，需要考虑设备的功率、电流、环境条件等因素。
根据电器规范和设备要求，选择适当的材料和规格的线缆。
常用的线缆类型有：•PVC绝缘电缆: 适用于室内干燥环境，具有较好的耐化学物质腐蚀性能。
•XLPE绝缘电缆: 适用于室外或潮湿环境，具有较好的抗水分渗透性能。
•绝缘编织包带电缆: 适用于机械强度要求较高的场合，具有良好的抗拉力和耐磨性能。
2.2. 电气接线颜色标识为了方便维护和排除故障，电气接线需要进行颜色标识。
以下是常见的电气接线颜色标识：•相位线: 红色•中性线: 蓝色•接地线：黄绿色•控制线: 黑色2.3. 接线盒的使用接线盒被广泛应用于电气接线中，它可以整齐地组织和保护电线，降低故障风险。
在选择和使用接线盒时，需注意以下要点：•选择防火、防水、耐高温的材料；•确保接线盒内部有足够的空间以容纳电线连接；•标记接线盒中每根电线的功能、接线点等信息。
2.4. 接线规则电气接线需要遵守一定的规则，以下是一些常用的接线规则：•采用正确的接线方式，如：直联、岔路、并联等；•保持电气接线整齐，避免交叉或绕线；•相同色线不得交叉连接，以免引起短路或干扰；•采用良好的接线连接方法，如绞线、压接、焊接等；•接线端子应紧固可靠，确保电气连接良好并防止松动。
2.5. 安全措施在进行电气接线时，要注意以下安全措施：•断电操作: 在接线前，确保设备已断电，并采取措施防止误操作；•确认电压: 在接线前，确认电源电压与设备要求的电压是否匹配；•使用绝缘工具: 使用绝缘手套、工具等，避免触及带电部分；•防止电弧: 确保接线时使用合适的工具和设备，避免产生电弧伤害。
电气接线的规范要求与注意事项
电气接线的规范要求与注意事项在电气设备的安装和使用过程中，电气接线起着至关重要的作用。
合理、规范的电气接线不仅能够确保设备的正常运行，还能提高使用安全性。
因此，在进行电气接线时，必须遵守一定的规范要求，并注意一些重要的事项。
一、规范要求在进行电气接线时，必须满足以下规范要求：1. 选择合适的导线规格：导线的规格应根据电流负载和线路长度来选择。
太细的导线会导致线路过热，而太粗的导线则会造成资源浪费。
根据实际需要计算并选择适当的导线规格。
2. 使用合格的电阻电力设备：为了确保接线的安全性和可靠性，必须使用符合国家标准的电阻电力设备。
这些设备经过严格测试和认证，保证其质量和性能符合要求。
3. 采用正确的接线方式：根据不同的场合和线路要求，选择正确的接线方式，例如并联、串联和星型接线等。
同时，要确保接线紧固可靠，避免导线脱落或接触不良。
4. 进行正确的接地连接：对于需要接地的电气设备，接地连接非常重要。
必须按照规范要求，将设备正确地接地，确保电流能够正常地流回地面，防止电击等安全事故的发生。
5. 使用标准的绝缘材料：绝缘材料在电气接线中起着关键的作用。
必须使用符合国家标准的绝缘材料，确保对电流的良好绝缘，并防止绝缘老化、破损等情况。
二、注意事项除了规范要求外，进行电气接线时还需注意以下事项：1. 安全第一：在进行电气接线时，必须注重安全。
在操作前，要确保断开电源，避免触电事故的发生。
同时，要佩戴绝缘手套和安全帽，并遵循安全操作流程。
2. 防止潮湿和腐蚀：电气设备容易受到潮湿和腐蚀的影响，因此在接线过程中要防止水汽进入设备。
可以使用防潮、防腐蚀的绝缘材料，或者将设备安装在干燥通风的位置。
3. 避免过载：在进行电气接线时，要合理安排电流负载，避免发生过载现象。
如果负载过大，可能会导致线路过热、设备损坏甚至起火。
4. 定期检查和维护：为了确保电气接线的正常运行，需要定期检查和维护。
检查时应注意导线的连接是否松动、绝缘是否完好等问题，并及时进行处理。
电气柜元件安装接线配线规范标准
电气控制柜元件安装配线的规范目的：规范OEM制造商电气柜制作，规范电工对电气柜的维护保养1、导线选择1.1、导线颜色黑色装置和控制柜的内部布线棕色直流电路的正极红色三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极黄色三相电路的A相；绿色三相电路的B相蓝色直流电路的负极淡蓝色三相电路的零线或中性线白色无制定线路的半导体电路黄绿色安全接地线备注：整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
1.2、导线线径导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意，输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
（请注意：线材规格请依下列表格，方能正常使用）如果是铝线，线径要取铜线的1.5-2倍。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，穿管八折温九折。
说明：“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2．5×9＝22．5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122．5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
自动化设备电气接线规范
变更日期
变更后方案版次
备注
让制造更智能 Make manufacturing more intelligent
谢谢大家！
自动化设备电气接线规范
目录
一、设备总图 二、设备电控箱布局图 三、设备工站接线细节 四、设备特殊接线说明 五、设备流程图 六、机台参数 七、规范变更履历表
一、设备总图
显示屏 数字气压表 蜂鸣器 急停按钮
母头， 母头， 公头， 启动 连连文本 连电脑 按钮
二、设备电控箱布局图
接文本 接电脑
COM
COM
X4
24P Y6 24P 显示屏接线
四、设备特殊接线说明
加热棒引线必须 经过对插端子
新增读码器 C/D接线端 过孔位置
A/B接线端 过孔位置
加热棒上的线需保持如图长度 与弧度，避免工作长度不够
四、设备特殊接线说明
保压头A,连接热电偶 A-/A+.连加热棒OUT1
保压头B,连接热电偶 B-/B+.连加热棒OUT2
端子排
固态继电器 PLC 汇流板 电磁阀 开关电源
三、设备工站接线细节
L1 N1 24P
24P COM A- A+ B- B+ OUT1 OUT2 COM
COM COM COM COM
C- C+ D- D+ COM OUT3 OUT4
三、设备工站接线细节
A- A+
B- B+ OUT1 OUT2 COM1
C- C+
D- D+ OUT3 COM2 OUT4
三、设备工站接线细节
N1
Y3
N1 Y2
Y0-A
PE
电器接线工艺规范
电气组接线工艺规范
本工艺标准根据国家相关标准规范,并结合我公司实际情况制定。
适用于我公司生产的各机型产品的电气控制一、二次设备安装及接线.目的是使设备既满足设计控制要求又整齐美观和检查方便。
详细要求如下：
1、GB50169-2006《电气装置安装工程接地装置施工及验收范》；
2、GB50303—2011《建筑电气工程施工质量验收规范》；
3、GBJ65—83《工业与民用电力装置的接地设计规范》;
4、GB50171-92《电气装置安装工程盘、柜及二次回路结线施共及验收规范》；
5、《电气柜安装规范》。
批准: 审核：编制：。
设备接线规范
设备接线规范电气设备连接线路是电力系统的基本组成部分之一，合理的接线规范是保障设备正常运行的重要保证。
因此，进行接线前必须确保接线人员具备一定的专业技能和知识，遵循相关安全和技术规范，并采取正确的操作方法，确保设备的安装和调试工作顺利进行。
1.接线前的准备在进行接线前，必须对设备进行清洗和检查，并查看设备的名称、型号、规格、特殊要求、接线图等相关资料。
所有电缆、导线、插头、电缆夹等应符合国家现行标准，并成套配合，保证安全可靠。
在进行接线前，必须断开电源，拆卸电缆插头，排除电源线路中储存的残留电荷，确保能够安全接地。
在接线现场还应贴标示于各连接端点，以指导接线和使用。
2.接线时的注意事项在接线时，必须按照设备接线图进行操作，并正确选用导线规格和电缆芯数，确保接线的正确性。
接线时还应按设备种类、电压等级、功率大小进行分组接线，并排列整齐。
各导线应按接头的颜色、形状、编号等进行标示，以便于查找、维护和更换。
电缆接头应设有防水套，防止雨水渗入而造成短路、漏电等故障。
电气设备的导线必须整齐地穿过导线槽，避免上下跳动和晃动，从而减少磨损和振动损坏。
3.接地和绝缘的处理电气设备的接地工作是非常重要的，必须按照规定的方法进行接地，避免电气设备在使用过程中发生漏电、电击等安全隐患。
同时，为保证设备的安全运行，必须进行良好的绝缘处理。
在绝缘处理方面，应加强检查，及时更新老化发黄的电气绝缘材料，并注意绝缘材料的选用和施工。
特别是在高压电气设备的配电室和控制室内，应加装防静电地线，确保尘埃、静电等不会影响设备的运行和绝缘性能。
4.验收和测试设备接线完成后，应进行验收和测试工作，查验设备接线图符号是否正确，各导线是否准确接地，设备是否正常运行。
设备测试时应遵循相关规程和标准，进行清晰的记录，以便后期使用、维护和管理。
对于测试出的问题和故障，必须及时处理，避免日后导致设备故障或事故的发生。
总之，设备接线规范是电力系统工程建设中的重要环节之一，它关系到设备的正常运行、使用寿命、安全性等多方面的因素。
电气设备工程中的接线规范要求
电气设备工程中的接线规范要求一、引言电气设备工程中的接线规范要求是确保电气设备安全运行的重要保障。
它为电气设备的安装、维护、检修和运行提供了指导和依据。
本文将介绍电气设备工程中的接线规范要求，以及其在实际工程中的应用。
二、接线规范的重要性电气设备的接线规范是保证设备正常运行、避免事故的重要因素之一。
准确地按照接线规范进行工作可以确保电气设备的可靠性和安全性。
不遵守接线规范往往会导致电设备的故障，甚至是事故的发生。
因此，严格遵守接线规范是每个电气工程师的职责和使命。
三、接线规范的基本要求1. 线路标识要清晰每一条电缆、导线都应该有明确的标识，方便工程师进行维护和运维工作。
标识应包括线路名称、用途、电压等信息。
标识的字体应清晰可见，不可模糊，以防混淆和误操作。
2. 接线端子要牢固所有的电气设备都有接线端子，这是电气信号传递的关键部分。
接线端子要选用质量良好的产品，确保接线的牢固性和可靠性。
在接线前，应检查端子是否干净、光滑，无松动或氧化现象。
3. 接线要规范在实际接线过程中，应遵循统一的标准，确保接线的规范性和一致性。
例如，应遵循颜色代码标准，将不同电压等级的导线颜色区分开；同时，应使用合适的接线工具，适当地压接接线端子，保证连接紧密可靠。
4. 接地要可靠良好的接地是电气设备安全运行的前提条件。
接地电阻应符合国家标准要求，确保电流能够迅速通过接地线路排除，以避免电气设备遭受雷击、感应电压等问题。
同时，接地线应有良好的导电性能，接地电极应埋深适宜，避免氧化或腐蚀。
5. 安全设施要完备电气设备工程中的接线规范要求也包括安全设施的设置。
例如，应设置过载保护装置、漏电保护装置和接地保护装置，以确保电气设备在异常情况下能够及时切断电源，避免对设备和人员造成伤害。
四、接线规范的实际应用电气设备工程中的接线规范并不仅仅存在于书本上，它们需要在实际工程中得到贯彻执行。
在实际工程中，电气工程师应遵循以下要求：1. 严格按照设计图纸进行接线；2. 注意接线的细节，如接线端子的选择、固定和标识；3. 确保设备的接地符合要求，并做好接地电阻的测试；4. 对接线进行验收测试和巡视，确保接线的质量和可靠性；5. 做好相关记录，以备日后维护和检修。
建筑物电气设备接线标准
建筑物电气设备接线标准导言：建筑物电气设备接线标准是为了确保电气设备的正常运行和使用安全，统一规范建筑物中电气设备的接线方法和要求。
本标准旨在提供一套可行的、通用的建筑物电气设备接线标准，以便广泛应用于各类建筑物中，并确保电气设备的可靠性和安全性。
一、总体要求1.1 电气设备的接线应按照相关国家标准和规范进行，确保符合安全和可靠性要求。
1.2 电气设备的接线应由具备合格电工资质的人员进行，确保操作的专业性和准确性。
1.3 所有接线的电气设备应标明设备名称、型号、额定电压和电流等必要信息。
二、电气设备接线方法2.1 单相电源接线2.1.1 单相电源的接线应采用L、N、PE方式，其中L表示相线，N 表示零线，PE表示保护地线。
2.1.2 接线盒内应标明L、N、PE接线端子，分别连接到相应的电源线路和设备端。
2.1.3 所有设备的接线应符合颜色标准，比如相线常用红色，零线常用蓝色，保护地线常用绿黄双色。
2.1.4 接线盒内的电源线路应明确区分，采用固定的标识或者颜色进行标注。
2.2 三相电源接线2.2.1 三相电源的接线应采用L1、L2、L3、N、PE方式，其中L1、L2和L3分别表示三相电源的三根相线，N表示零线，PE表示保护地线。
2.2.2 三相电源的接线应满足以下要求：（1）L1、L2和L3的相序应按照标准确定，确保电气设备正常工作；（2）三相电源接线的电缆、导线截面应符合相关规范要求；（3）L1、L2和L3的接线端子应明确标注，避免混淆；（4）各相线之间应保持适当的距离，并采取合适的绝缘和防护措施。
2.3 其他电源接线2.3.1 特殊电源，如直流电源、三相四线电源等，其接线方法应根据具体情况确定，并符合相关规范要求。
2.3.2 不同电源之间的接线应采用专用接线盒，避免混乱和错误接线。
2.3.3 接线盒内应标明各接线端子的用途和连接方法，确保操作人员能够正确理解和操作。
三、接地和保护措施3.1 建筑物电气设备的接地应符合相关规范要求，并可靠连接到地面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气相关设备电气接线规范
2017.06 BY谢良辉
总要求
一.三按生产：按工艺、按标准、按图纸；
二.操作方法：选择正确的材料和正确的使用工具；
三.安装要求：横平竖直、安装牢固和防震、做好通风、远离热源；
四.接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致；
五.环境卫生：动前整理、完后清扫。
一、电线的选用
1.选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量(20%)。
2.电缆知识
a.电线一扎长度:100米,正负误差0.5米;
b.电线型号:BV单股,BVR多股,BVV双胶单股,BVVR双胶多股；
c.电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
3.载流量（下图供参考）
4.电线颜色定义
常用电线颜色
AC380V：黄绿红\淡蓝\黄绿双色（地线PE）左中右\远中近\上中下 ABC\UVW\L1L2L3 AC220V：黄\绿\红\黑色\淡蓝\黄绿双色（地线PE） LN
传感器信号线：黑\白\粉
常用电缆型号：
BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。
适用于交流电压 450/750V 及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。
BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。
适用于要求机械防护较高、潮湿等场合可明敷或暗敷。
SYV-实心聚乙烯绝缘射频同轴电缆。
适用于闭路监控及有线电视工程。
RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。
SYWV-物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程。
结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）
RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。
适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
BVVP-表示硬铜芯扁平型 PVC 绝缘 PVC 护套，铜网屏蔽电线。
RVS-表示铜芯聚氯乙烯绞型连接电线。
常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。
VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。
二、接线前检查
工作前,使用万用表检查机器确认已无电源，并在开关上标注“禁止合闸标志”。
三、专用工具及相关材料
1.剥线钳及其使用方法
2.压接钳
这种压线钳可以压Y端子及O形端子。
3.欧式端子压接钳
这种压线钳专门压接欧式管形端子。
效果图如下：
四、接线工艺
压接位置：
1.预绝缘端头压痕应在筒中央的两边均匀压接，一端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合。
（见图1）
2.管形预绝缘端头压痕应在端头的管部均匀压接。
（见图2）
3.裸端头压痕在筒中央处，且在端头管部的焊接缝上。
（见图3）
图1 图2 图3 端头的选择：
(a）预绝缘端头的使用，除裸端头、管形预绝缘端头和特殊端头以外的接线，均应采用预绝缘端头。
(b）裸端头用于接线空间小，接线端子排稳定之处。
端子排之间的电气间隙隔离不会因为设备运输、操作等而改变其状态。
(c）管形预绝缘端头用于接线空间小、端子小，且接线端子为扳压式接线的端子。
(d）圆形端头适用于接线螺钉固定，且螺钉突出端子孔的接线，
以及非突出式端子孔的接线螺钉但可能对导线产生一定拉应力的导线。
(e）叉形端头适用于接线螺钉固定，且螺钉凹陷于端子孔的接线。
(f）插鞘式母端头适用于接线端子为插片或两针式插入端子。
(g）片形端头适用于接线端子插入孔小，且接线端子为扳压式接线的端子。
(h）管形端头适用于接线端子插入孔为圆形，或非圆形插入口但接线端子压板为碗形的情形。
工艺要点：
△要点1：预绝缘端头压接后，绝缘部分不能出现破损或开裂；
△要点2：导线芯插入冷压接端头后，不能有未插入的线芯或线芯露出端子管外部以及绞线的现象，更不能剪断线芯；
△要点3：冷压接端头规格必须与所接入的导线直径相吻；
△要点4：针形端头、片形端头和管形端头长度，应根据所接入的端子情况，接触长度应与端子相一致或至少长出压线螺钉；二个压线螺钉时（如电度表），其端头长度应保证二个螺钉均接触固定；
△要点5：通常不允许二根导线接入一个冷压接端头，因接线端子限制必须采用时，宜先采用二根导线压接的专用端头，否则宜选用大一级或大二级的冷压接端头；
△要点6：平板压接式连接宜采用片形端头或管形端头。
但线径或端头大小应相同；
△要点7：行线槽敷设应平直整齐，固定点不应少于两个，在转角，分支处和端头处均应固定；
△要点8：行线槽的连接处应无间断，断截处应平直，无锯齿，无毛刺，尽量使用整条线槽及盖板；扣合应严密，防止一般振动脱扣致使导线外露；
五、示例与反面教材
示例：
反面教材：。
