E系列和模数制一、E系列E系列也是一种由几何级数构成的数列。
E系列首先在英国的电工工业中应用，故采用Electricity的第一个字母E标志这一系列，它是以6√10、12√10、24√10 为公比的几何级数，分别称为E6系列、E12系列和E24系列。
（基本值见下表）。
即：E6系列的公比为6√10≈1.5E12系列的公比12√10≈1.21E24系列的公比为24√10≈1.1E系列基本值表E3 10 22 47E系列由国际电工委员会（IEC）于1952年发布为国际标准，但该系列只适用于无线电电子元件方面。
如：E6系列适用于允差±20%的电阻和电容器数值；E12系列适用于允差±10%的电阻和电容器数值；E24系列适用于允差±5%的电阻和电容器数值。
我国无线电行业标准SJ 618《电阻器标准阻值系列》以及SJ 616《固定式电容器标准容量系列》，都分别采用E6、E12和E24系列。
此外，在我国的无线电行业标准SJ 619《精密电阻器标准称阻值系列、精密电容器标准容量系列及其允许偏差系列》中还规定采用E48、E96和E192（公比分别为48√10、96√10、192√10）三个系列。
国际电工委员会曾希望改用R系列制度，但因E系列已在一些国家采用，改变起来困难较大，所以至今在无线电元件行业（主要标准阻值表1E-96 0603F(+1%) Standard Resistance Table阻值代码阻值代码阻值代码阻值代码阻值代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D 10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D 10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D 11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D 11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D 13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D 14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D 15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D 16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D 17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D 30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D电容的基础知识常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。
电容大小规格定义

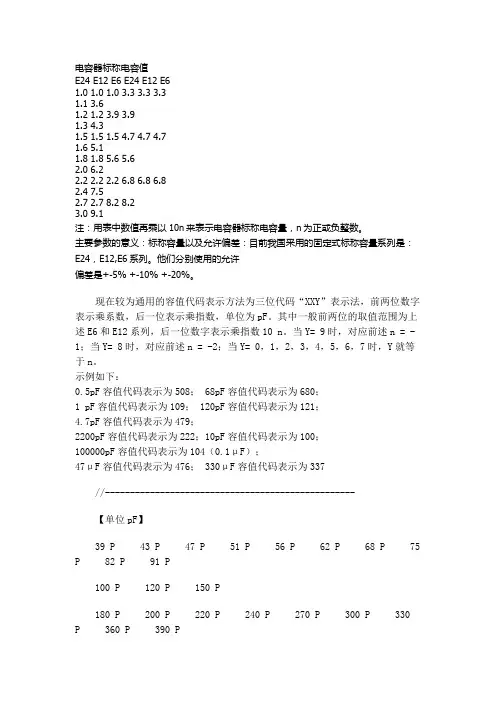

电容器标称电容值E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.1 3.61.2 1.2 3.9 3.91.3 4.31.5 1.5 1.5 4.7 4.7 4.71.6 5.11.8 1.8 5.6 5.62.0 6.22.2 2.2 2.2 6.8 6.8 6.82.4 7.52.7 2.7 8.2 8.23.0 9.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。
他们分别使用的允许偏差是+-5% +-10% +-20%。
现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680；1 pF容值代码表示为109； 120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476； 330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
电阻电容标准值
常用电阻、电容标准值国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24 系列精度为5%，E-96系列为1%，在这两种系列之外的电阻为非标电阻，较难采购。
下面列出了常用的5%和1%精度电阻的标称值，供大家设计时参考。
精度为5%的碳膜电阻，以欧姆为单位的标称值：1.0 5.633160820 3.9K20K100K510K2.7M1.1 6.236180910 4.3K22K110K560K3M1.2 6.8392001K 4.7K24K120K620K 3.3M1.37.543220 1.1K 5.1K27K130K680K 3.6M1.58.247240 1.2K 5.6K30K150K750K 3.9M1.69.151270 1.3K 6.2K33K160K820K 4.3M1.81056300 1.5K 6.6K36K180K910K 4.7M2.01162330 1.6K7.5K39K200K1M 5.1M2.21268360 1.8K8.2K43K220K 1.1M 5.6M2.413753902K9.1K47K240K 1.2M 6.2M2.71582430 2.2K10K51K270K 1.3M 6.8M3.01691470 2.4K11K56K300K 1.5M7.5M3.318100510 2.7K12K62K330K 1.6M8.2M3.6201105603K13K68K 360K 1.8M9.1M3.922120620 3.2K15K75K390K2M10M4.324130680 3.3K16K82K430K 2.2M15M4.727150750 3.6K18K91K470K 2.4M22M5.130精度为1 %的金属膜电阻，以欧姆为单位的标称值:10331003321K 3.32K10.5K34K 107K 357K10.233.2102340 1.02K 3.4K10.7K34.8K110K360K10.534105348 1.05K 3.48K11K 35.7K113K 365K10.734.8107350 1.07K 3.57K11.3K36K115K374K1135.7110357 1.1K 3.6K11.5K36.5K118K383K11.336113360 1.13K 3.65K11.8K37.4K120K390K11.536.5115365 1.15K 3.74K12K38.3K121K392K11.837.4118374 1.18K 3.83K12.1K39K124K402K1238.3120383 1.2K 3.9K12.4K39.2K127K412K12.139121390 1.21K 3.92K12.7K40.2K130K422K12.439.2124392 1.24K 4.02K13K41.2K133K430K12.740.2127402 1.27K 4.12K13.3K42.2K137K432K1341.2130412 1.3K 4.22K13.7K43K140K442K13.342.2133422 1.33K 4.32K14K43.2K143K453K13.743137430 1.37K 4.42K14.3K44.2K147K464K1443.2140432 1.4K 4.53K14.7K45.3K150K470K14.344.2143442 1.43K 4.64K15K46.4K154K475K14.745.3147453 1.47K 4.7K15.4K47K158K487K1546.4150464 1.5K 4.75K15.8K47.5K160K499K15.447154470 1.54K 4.87K16K48.7K162K511K15.847.5158475 1.58K 4.99K16.2K49.9K165K523K1648.7160487 1.6K 5.1K16.5K51K169K536K16.249.9162499 1.62K 5.11K16.9K51.1K174K549K16.551165510 1.65K 5.23K17.4K52.3K178K560K16.951.1169511 1.69K 5.36K17.8K53.6K180K562K17.452.3174523 1.74K 5.49K18K54.9K182K576K17.853.6178536 1.78K 5.6K18.2K56K187K590K1854.9180549 1.8K 5.62K18.7K56.2K191K604K18.256182560 1.82K 5.76K19.1K57.6K196K619K18.756.2187562 1.87K 5.9K19.6K59K200K620K19.157.6191565 1.91K 6.04K20K60.4K205K634K19.659196578 1.96K 6.19K20.5K61.9K210K649K2060.42005902K 6.2K21K 62K 215K 665K20.561.9205604 2.05K 6.34K21.5K63.4K220K680K2162210619 2.1K 6.49K22K 64.9K 221K 681K21.563.4215620 2.15K 6.65K22.1K66.5K226K698K2264.9220634 2.2K 6.8K22.6K68K232K715K22.166.5221649 2.21K 6.81K23.2K68.1K237K732K22.668226665 2.26K 6.98K23.7K69.8K240K750K23.268.1232680 2.32K7.15K24K71.5K243K768K23.769.8237681 2.377.32K24.3K73.2K249K787K2471.5240698 2.4K7.5K24.9K75K255K806K24.373.2243715 2.43K7.68K25.5K76.8K261K820K24.775249732 2.49K7.87K26.1K78.7K267K825K24.975.5255750 2.55K8.06K26.7K80.6K270K845K25.576.8261768 2.61K8.2K27K82K274K866K26.178.7267787 2.67K8.25K27.4K82.5K280K887K26.780.6270806 2.7K8.45K28K84.5K287K909K2782274820 2.74K8.66K28.7K86.6K294K910K27.482.5280825 2.8K8.8K29.4K88.7K300K931K2884.5287845 2.87K8.87K30K90.9K301K953K28.786.6294866 2.94K9.09K30.1K91K309K976K29.488.7300887 3.0K9.1K30.9K93.1K316K 1.0M3090.9301909 3.01K9.31K31.6K95.3K324K 1.5M30.191309910 3.09K9.53K32.4K97.6K330K 2.2M30.993.1316931 3.16K9.76K33K100K332K31.695.3324953 3.24K10K33.2K102K340K32.497.6330976 3.3K10.2K33.6K105K348K容量范围标称容量系列（容量单位uF）1.纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容±5%±10%±20%100pF~1uF1.0 1.52.23.34.7 6.81uF~100uF1 2 4 6 8 10 15 20 3050 60 80 1002.高频（无极性）有机薄膜介质电容、瓷介电容、玻璃釉电容、云母电容±5%1.1 1.2 1.3 1.5 1.6 1.82.02.4 2.73.0 3.3 3.6 3.94.34.75.1 5.66.2 6.87.58.29.1±10%1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.66.8 8.2±20%1.0 1.52.23.34.7 6.83.铝、钽、铌、钛电解电容±10%±20%+50/-20%+100/-10%1.0 1.52.23.34.7 6.8电容器标称电容值：E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.13.61.21.2 3.9 3.91.34.31.51.5 1.5 4.7 4.7 4.71.65.11.81.8 5.6 5.62.16.22.22.2 2.2 6.8 6.8 6.82.47.52.72.7 8.2 8.23.19.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
常见标准电阻、电容和电感的值
1.54K 4.87K 16K
48.7K 162K 511K
15.8 47.5 158
475
1.58K 4.99K 16.2K 49.9K 165K 523K
16
48.7 160
487
1.6K 5.1K 16.5K 51K
169K 536K
16.2 49.9 162
499
1.62K 5.11K 16.9K 51.1K 174K 549K
91K
5.1
30
100K 110K 120K 130K 150K 160K 180K 200K 220K 240K 270K 300K 330K 360K 390K 430K 470K
510K 560K 620K 680K 750K 820K 910K 1M 1.1M 1.2M 1.3M 1.5M 1.6M 1.8M 2M 2.2M 2.4M
90.9K 301K 953K
28.7 86.6 294
866
2.94K 9.09K 30.1K 91K
309K 976K
29.4 88.7 300
887
3.0K 9.1K 30.9K 93.1K 316K 1.0M
30
90.9 301
909
3.01K 9.31K 31.6K 95.3K 324K 1.5M
2.05K 6.34K 21.5K 63.4K 220K 680K
21
62
210
619
2.1K 6.49K 22K
64.9K 221K 681K
21.5 63.4 215
620
2.15K 6.65K 22.1K 66.5K 226K 698K
22
0603电阻阻值表
零件值换算这里主要指电阻值与电容值换算，因为在SMT上所用的电阻电容都是尺寸非常小的零件，表示其电阻值或电容值的时候不可能用常用的描述办法表述。
如今在业界的标准是电容不标示电容值，而以颜色来区分不同容值的电容，电阻则是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，下面便详细讲述有关细则。
1、电阻(1)、电阻单位为奥姆,符号为「Ω」.(2)、单位换算:1MΩ= 1,000KΩ=1,000,000 Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位数不同。
例: 1KΩ一般电阻:误差值为±5%；其表示码为三码例:103精密电阻(SIZE:0805以上): 误差值为±1%；其表示码为四码例:1002精密电阻(SIZE:0603): 误差值为±1%；其表示码为三码代码，如附件2。
(4)、换算规则如下:一般电阻数值(AB) ×10n = 电阻值±误差值(5%)精密电阻数值(ABC)×10n = 电阻值±误差值(1%)例:103=10×103=10kΩ±5%；1003=100×103=100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即或。
b、当代码中含字母「R」时，此「R」相当于小数点「.」。
例:4R3=4.3Ω±5%；69R9=69.9Ω±1%(6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算，如附件2。
2、电容换算在这里主要讲解电容常用单位之间的换算，因为电子行业中电容的单位一般都比较小，同一种电容有时因供货商不一样而表示的方法也不一样，生产时要能够快速在各种单位之间转换。
电阻和电容器的参数标注方法
电阻和电容器的参数标注方法电阻和电容器的参数标注方法2010-12-17 00:05电容器的参数标注方法（一）直标法：将电容器的主要参数（标称容量、额定电压、及允许偏差）直接标注在电容器上，如0.0047μf/275V，0.0047μf是容量，相当于4700Pf，275V应是耐压（不属优选数系列）。
（三）文字符号法：采用数字或字母与数字混合的方法来标注电容器的主要参数。
3，数字标注法一般是用3位数字表示电容器的容量。
其中前两位为有效值数字，第三位为倍乘数（即表示有效值后有多少个0）。
如104，表示有效值是10，后面再加4个0，即100000Pf=0．1μf。
4，字母与数字混合标注法用2—4位数字表示有效值，用P、n、M、μ、G、m等字母表示有效数后面的量级。
进口电容器在标注数值时不用小数点，而是将整数部分写在字母之前，将小数部分写在字母后面。
如4P7表示4．7Pf，3m3表示3300μf等。
电容器的容量的允许偏差标注字母及含义：字母含义F ±1％G ±2％J ±5％K ±10％M ±20％N ±30％如104K表示容量100000Pf=0．1μf，容量允许偏差为±10％。
（资料来源《通用电子元器件的选用与检测》）国产电容器标注可查阅《GB/T 2691-1994 电阻器和电容器的标志代码》有些电容器的工作电压是用色环或色点来表示的，颜色—工作电压（V）的关系如下：黑—4、棕—6.3、红—10、橙—16、黄—25、绿—32、蓝—40、紫—50、灰—63。
也有些只用于低压电路的电容器没有耐压标志，可查产品手册。
电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码： 0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
标准电阻阻值表
国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%。
精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 3 57K10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 66 5K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681 K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K常用电阻阻值：1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.77.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K 200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M常用电容值：【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.10.15 0.22 0.33 0.47 1.0 (1.5) 2.21、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
电阻值标识及计算
贴片电阻上面的印字绝大部分标识其阻值大小。
各个厂家的印字规则虽然不完全相同，但绝大部分遵照一定规则。
常见的印字标注方法有“常规3 位数标注法”、“常规4 位数标注法”、“3 位数乘数代码标注法、“R 表示小数点位置”、“m 表示小数点位置”。
0201,0402 由于面积太小，通常上面都不印字。
0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。
1 常规3 位数标注法：XXYXXY=XX*10Y前两位XX 代表2 位有效数，后1 位Y 代表10 的几次幂。
多用于E-24 系列。
精度为±5%（J），±2%（G），部分厂家也用于±1%（F）。
举例如下表：2 常规4 位数标注法：XXXYXXXY=XXX*10Y前三位XXX 代表3 位有效数，后1 位Y 代表10 的几次幂。
多用于E-24,E-96 系列，精度为±1%（F），±0.5%（D）。
举例如下表：3 3 位数乘数代码（Multiplier Code）标注法：XXYxxy=xxx(E-96)*10y前两位XX 指有效数的代码，具体值从E-96 乘数代码表查找，转换为xxx；后一位Y 指10 的几次幂的代码，具体指从E-96 阻值代码表查找，转换为y。
用于E-96 系列。

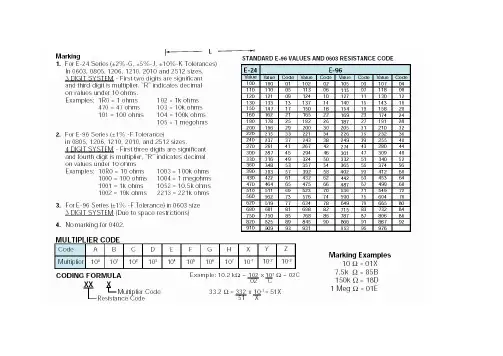

精度为±1%（F），±0.5%（D）举例如下表：E-96 乘数代码表E-96 阻值代码表4 R 表示小数点位置单位为Ω时，R 表示小数点位置。
举例如下表：E-96 乘数代码表E-96 阻值代码表5 m 表示小数点位置单位为mΩ时，m 表示小数点位置。
举例如下表：6 贴片电阻命名方法YAGEO电容常规贴片电阻命名方法：风华电容常规贴片电阻命名方法：7 贴片电阻标准阻值常规的贴片电阻阻值采用E24，E96 系列。
1948 年IEC 第12 技术委员会（无线电通讯）在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF 以下电容器的优先数系列。
标准电阻阻值表
国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%。
精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 3 57K10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K常用电阻阻值：1，1.1，1.2，1.3，1.5，1.6，1.8 2，2.2，2.4，2.7， 3，3.3，3.6，3.9 4.3，4.7 5.1，5.6 6.2，6.8 7.5 8.29.1 10，11，12，13，15，16，18 20，22，24，2730，33，36，3943，4751，5662，687582，81 100，110，120，130，150 ，160，180200，220，240，270300，330，360，390430，470510，560620，680750820 910 1K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K 3K，3.3K，3.6K，3.9K 4.3K，4.7K 5.1K，5.6K 6.2K，6.8K， 7.5K 8.2K 9.1K10K，11K ，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K 100K，110K，120K，130K，150K，160K，180K 200K，220K，240K，270K， 300K，330K，360K，390K430K，470K510K 560K620K，680K 750K， 820K 910K 1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M 2M，2.2M，2.4M，2.7M 3M，3.3M，3.6M，3.9M 4.4M，4.7M常用电容值：【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P 100 P 120 P 150 P 180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P 470 P 560 P 620 P 680 P 750 P【单位nF】1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 10 15 18 22 27 33 39 56 68 82【单位uF】0.15 0.22 0.33 0.47 1.0 (1.5) 2.21、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
电阻和电容的阻抗角度对照表
电阻和电容的阻抗角度对照表
引言
电阻和电容是电路中常见的两种元件，它们在交流电路中的行
为有一些显著的差别。
其中一个差别就是它们的阻抗角度，阻抗角
度可以用来描述电阻和电容对交流电的相位差。
本文将提供一个电
阻和电容的阻抗角度对照表，以便更好地理解它们在电路中的行为。
电阻的阻抗角度
电阻是一个阻碍电流通过的元件，在交流电路中，电阻的阻抗
角度为0度。
这意味着电阻对交流电的相位没有影响，电流和电压
之间的相位差为0。
电容的阻抗角度
电容是一种储存电荷的元件，在交流电路中，电容的阻抗角度
为-90度。
这意味着电容对交流电的相位有90度的偏移，电流和电
压之间的相位差为-90度。
阻抗角度对照表
下表是电阻和电容的阻抗角度对照表：
结论
通过上述的阻抗角度对照表，我们可以清楚地看到电阻和电容在交流电路中的行为差异。
电阻的阻抗角度为0度，而电容的阻抗角度为-90度，这表明它们对交流电的相位有不同的影响。
希望这份电阻和电容的阻抗角度对照表能够帮助您更好地理解电阻和电容在电路中的行为。
电容参数详解
电容参数详解1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。
电解电容器的容值，取决于在交流电压下工作时所呈现的阻抗。
因此容值，也就是交流电容值，随着工作频率、电压以及测量方法的变化而变化。
在标准JISC 5102 规定：铝电解电容的电容量的测量条件是在频率为120Hz，最大交流电压为0.5Vrms，DC bias 电压为1.5 ～ 2.0V 的条件下进行。
可以断言，铝电解电容器的容量随频率的增加而减小。
电容器中存储的能量E = CV^2/2电容器的线性充电量I = C (dV/dt)电容的总阻抗(欧姆)Z = √ [ RS^2 + (XC – XL)^2 ]容性电抗(欧姆)XC = 1/(2πfC)电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00(01)-±1%、0(02)-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-(+20%-10%)、Ⅴ-(+50%-20%)、Ⅵ-(+50%-30%)一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。
当电容较小时，主要取决于电容的表面状态，容量〉0.1uf 时，主要取决于介质的性能，绝缘电阻越大越好。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
常用电阻阻值和封装
常设计电路时计算出来的电阻值经常会与电阻的标称值不相符，有时候需要根据标称值来修正电路的计算。
下面列出了常用的5％和1％精度电阻的标称值，供大家设计时参考。
精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K 色环电阻阻值计算与精确列表2009年12月11日星期五16:55比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。
电阻参数大全
电阻器基本介绍导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω，1Ω=1V/A。
比较大的单位有千欧（kΩ）、兆欧（MΩ）1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω电阻元件的电阻值大小一般与温度有关，还与导体长度、粗细、材料有关。
作用主要职能就是阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。
电阻分类按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .按制造材料在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG碳沉积在瓷棒或者瓷管上，这种电阻和碳膜电阻相比，1、标称阻值：标称在电阻器上的电阻值称为标称值。
单位：Ω、kΩ、MΩ。
标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。
不是所有阻值的电阻器都存在。
2、允许误差：电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、 K…（常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。
阻值和误差的标注方法1、直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。
eg：5.1k Ω 5% 5.1k Ω J2、文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数。
常用标准电阻及功率.
常规的贴片电阻的标准封装及额定功率常规的贴片电阻的标准封装及额定功率常规的贴片电阻的标准封装及额定功率如下表:英制（mil公制（mm额定功率（W@ 70 C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1 国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR - 表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512是1W。
05 -表示尺寸(英寸:02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10 表示1210、12表示2512。
K - 表示温度系数为100PPM,102-5%精度阻值表示法: 前两位表示有效数字, 第三位表示有多少个零, 基本单位是Q ,102=10000Q =1K。
1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Q,1002=100000Q =10K Q J -表示精度为5%、F-表示精度为1%。
T -表示编带包装0805的焊盘大小虽然固定,但是厚度和陶瓷的材质会有差别,普通的允许耗散功率是 1 / 1 0W- 1 /8W ,功率型(绿色可以做到1/4W。
如果你想让贴片电阻有较大的功耗, 建议你把焊盘做在面积比较大的覆铜上, 这样,普通0805封装的电阻1/4W也不会有问题，只是热稳定性稍微差一点点。
1206 的在1/8W-1/2W之间电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm2225=5.6mmx6.5mm封装额定功率@ 70°C英制公制(mil (mm 常规功率系列提升功率系列最大工作电压(V第1页02010603 1/20W /2504021005 1/16W /5006031608 1/16W 1/10W 5008052012 1/10W 1/8W 15012063216 1/8W 1/4W 20012103225 1/4W 1/3W 18122004832 1/2W /20020105025 1/2W 3/4W20025126432 1W /200标准阻值表1E-96 0603F(+1% Standard Resistance Table阻值代码阻值代码阻值代码阻值代码阻值代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D 10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D 10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D 11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D 第2页13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D 28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D1, 电阻常用封装:0402 0603 0805 1206 1210 2010 2512 第3页2,电阻常用阻值:精度为5%的电阻的电阻,, 以欧姆为单位的标称值:1.0 5.6 33 160 820 3.9K 20K100K 510K 2.7M1.1 6.2 36 180 910 4.3K 22K110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K390K 2M 10M4.3 24 130 680 3.3K 16K 82K430K 2.2M 15M470K 2.4M 22M4.7 27 150 750 3.6K 18K 91K5.1 30精度为1%的电阻的电阻,, 以欧姆为单位的标称值:10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 第4页34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K37.4K 120K 390K11.5 36.5 115 365 1.15K 3.74K 12K38.3K 121K 392K39K 124K 402K11.8 37.4 118 374 1.18K 3.83K 12.1K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K40.2K 130K 422K12.4 39.2 124 392 1.24K 4.02K 13K41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K15.4 47 154 470 1.54K 4.87K 16K48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.62K 5.11K 16.9K51.1K 174K 549K16.5 51 165 510 1.65K 5.23K 17.4K第5页52.3K 16.9 53.6K 17.4 54.9K 17.8 56K 18 56.2K 18.2 57.6K 18.7 59K 19.1 60.4K 19.6 61.9K 20 62K 20.5 63.4K 21 64.9K 21.5 66.5K 22 68K 22.1 68.1K 22.6 69.8K 23.2 71.5K 23.7 73.2K 24 75K 24.3 76.8K 24.7 78.7K 24.9 80.6K 25.5 75.5 73.2 69.8 68.1 66.5 63.4 61.9 59 57.6 56.2 56 53.6 51.1 178K 169 560K 511 1.69K 5.36K 17.8K 180K 52.3 182K 562K 174 576K 178 536 590K 180 604K 182 560 1.82K 5.76K 19.1K 549 1.8K 5.62K 18.7K 1.78K 5.6K 18.2K 523 1.74K 5.49K 18K 187K 54.9 191K 196K 187 200K 191 205K 619K 562 620K 565 634K 196 578 1.96K 6.19K 20.5K 1.91K 6.04K 20K 1.87K 5.9K 19.6K 210K 60.4 649K 200 215K 205 680K 210 221K 215 698K 220 232K 221 732K 226 665 2.26K 6.98K 23.7K 715K 649 2.21K 6.81K 23.2K 634 2.2K 6.8K 22.6K 681K 620 2.15K 6.65K 22.1K 619 2.1K 6.49K 22K 590 665K 604 2.05K 6.34K 21.5K 2K 6.2K 21K 220K 62 226K 64.9 237K 68 240K 750K 232 680 768K 237 787K 240 255K 243 820K 249 732 2.49K 7.87K 26.1K 806K 715 2.43K 7.68K 25.5K 698 2.4K 7.5K 24.9K 681 2.37 7.32K 24.3K 2.32K 7.15K 24K 243K 249K 71.5 261K 75 267K825K 255 845K 261 768 2.61K 8.2K 27K 750 2.55K 8.06K 26.7K 270K 76.8 第6 页82K 26.1 82.5K 26.7 84.5K 27 86.6K 27.4 88.7K 28 90.9K 28.7 91K 29.4 93.1K 3095.3K 30.1 97.6K 30.9 100K 31.6 102K 32.4 105K 97.6 95.3 93.1 91 86.6 82.5 82 78.7 280K 80.6 274K 267 887K 270 287K 866K 787 2.67K 8.25K 27.4K 806 909K 274 820 2.7K 8.45K 28K 2.74K 8.66K 28.7K 294K 280 300K 84.5 301K 294 910K 825 931K 287 953K 866 976K 300 887 1.0M 301 1.5M 309 910 3.09K 9.53K 32.4K 909 3.01K 9.31K 31.6K 3.0K 9.1K 30.9K 2.94K 9.09K 30.1K 845 2.87K 8.87K 30K 2.8K 8.8K 29.4K 309K 88.7 316K 90.9 324K 330K 316 332K 324 340K 330 2.2M 931 3.16K 9.76K 33K 953 3.24K 10K 33.2K 976 3.3K 10.2K 33.6K 348K 第7 页。
电阻标准阻值表
电阻标准阻值表电阻是一种抵抗电流通过的元件，它可以在电路中调节电流、保护电路免受损坏、减少噪声、调节器件及记忆元件动作等电气特性，是电子技术不可缺少的元件之一。
电阻标准阻值表是指一组精确的电阻值，其中的每一个值都适合一定的尺寸，电针被用来制造各种特定容量的电阻，用于电子产品的调节和控制，以确保其准确性和可预测性。
下面列出的是电阻的标准阻值表：1、最小阻值单位：Ω10Ω-100Ω-1kΩ-10kΩ-100kΩ-1MΩ-10MΩ-100MΩ2. 主要容量：10Ω 20Ω 30Ω 47Ω 51Ω 68Ω 75Ω 100Ω 120Ω 150Ω 180Ω 200Ω 220Ω 240Ω 270Ω 300Ω 330Ω 360Ω 390Ω 420Ω 470Ω 510Ω 560Ω 620Ω 680Ω 750Ω 820Ω 1kΩ 1.2kΩ1.5kΩ 1.8kΩ2.2kΩ 2.7kΩ3.3kΩ 3.9kΩ4.7kΩ5.1kΩ 5.6kΩ6.2kΩ 6.8kΩ7.5kΩ8.2kΩ 10kΩ 12kΩ 15kΩ 18kΩ 20kΩ 22kΩ 24kΩ 27kΩ 30kΩ 33kΩ 39kΩ 47kΩ 51kΩ 56kΩ68kΩ 75kΩ 82kΩ 100kΩ3. 其他常用容量：120kΩ 151kΩ 180kΩ 200kΩ 220kΩ 270kΩ 330kΩ 390kΩ 470kΩ 510kΩ 560kΩ680kΩ 750kΩ 820kΩ 1MΩ 1.2MΩ 1.5MΩ 1.8MΩ 2.2MΩ 2.7MΩ 3.3MΩ 3.9MΩ4.7MΩ5.1MΩ 5.6MΩ6.2MΩ 6.8MΩ7.5MΩ8.2MΩ 10MΩ 12MΩ 15MΩ 18MΩ20MΩ 22MΩ 24MΩ 27MΩ 30MΩ 33MΩ 39MΩ 47MΩ 51MΩ 56MΩ 68MΩ 75MΩ82MΩ 100MΩ电阻标准阻值表的应用主要是在记忆元件（如电容器、变压器）的额定电阻上，其量程可以任意调节，以实现更高的精度，更多的设备实用性，以及更强的功率性能。
电阻参数的全面介绍
电阻器Resistors电阻E-96标准阻值表Resistor E-96Standard Values阻值1R~10R10R~100R100R~1K1K~10K10K~100K100K~1M1M~10M1.0R 1.1R 1.2R 1.3R 1.5R 1.6R1.8R2.0R 2.2R 2.4R2.7R3.0R 3.3R 3.6R3.9R4.3R4.7R5.1R5.6R6.2R6.8R7.5R8.2R9.1R 1011121315161820222427303336394347515662687582911001101201301501601802002202402703003303603904304705105606206807508209101.0K1.1K1.2K1.3K1.5K1.6K1.8K2.0K2.2K2.4K2.7K3.0K3.3K3.6K3.9K4.3K4.7K5.1K5.6K6.2K6.8K7.5K8.2K9.1K10K11K12K13K15K16K18K20K22K24K27K30K33K36K39K43K47K51K56K62K68K75K82K91K100K110K120K130K150K160K180K200K220K240K270K300K330K360K390K430K470K510K560K620K680K750K820K910K1.0M1.1M1.2M1.3M1.5M1.6M1.8M2.0M2.2M2.4M2.7M3.0M3.3M3.6M3.9M4.3M4.7M5.1M5.6M6.2M6.8M7.5M8.2M9.1M贴片电阻Fixed Chip Resistors,ChipR简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
电阻额定功率系列见表它是实际阻值
6. 起动力矩与转动力矩
起动力矩是指转轴在旋转角范围内起动时需要的最小力矩，转动力矩是指维持转轴 匀速旋转需要的力矩。在自控装置中与伺服电机配合使用的电位器要求起动力矩小， 转动灵活，而用于电路调节的电位器则要求起动力矩和转动力矩都不能太小。
2．按用途分类
精 密 型 电 阻 ： 具 有 较 高 的 精 密 度 和 稳 定 度 ， 功 率 一 般 不 大 于 2W ， 标 称 值 在 0.01Ω~22MΩ之间，允许偏差在±0.001%~±2%之间分档。 高频型电阻：电阻自身电感量极小，常称为无感电阻，适用于高频电路，阻值小于1kΩ， 功率范围宽，最大可达100W。
a．水泥电阻采用陶瓷、矿质材料包封，散热大，功率大。 b．采用工业高频电子陶瓷外壳，具有优良的绝缘性能，绝缘电阻可达100MΩ。 c．电阻丝被严密包封于陶瓷点电阻体内部，具有优良的阻燃、防爆特性。电阻丝采用康铜、锰 铜、镍镉等合金材料，有较好的稳定性和过负载能力。电阻丝和焊脚引线之间采用压接方式。 在负载短路的情况下，可迅速在压接处熔断，进行电路保护。 d．水泥电阻具有多种外形和安装方式。 可直接安装在印刷电路板上，也可利用 金属支架独立安装焊接。器的允许偏差。
R
R Ra
4. 温度系数
所有材料的电阻率都随温度变化而变化，电阻阻值同样如此。温度系数是表示温度 每变化1℃时，阻值的相对变化量。
式中： 为温度 时的阻值； 为温度 时的阻值。
a (R2 R1) R1(t2 t1)
R1
t1
R2
可修复型熔断电阻器是一个圆柱形薄膜电阻器，在电阻器的一端采用低熔点的焊料焊接 一根弹性金属片（或金属丝），温度升高到一定程度时焊点先融化，弹性金属片（或金 属丝）与电阻器断开。当修理人员解决故障后，按照要求修复好可继续使用。
