光缆规格型号

合集下载

光缆型号大全

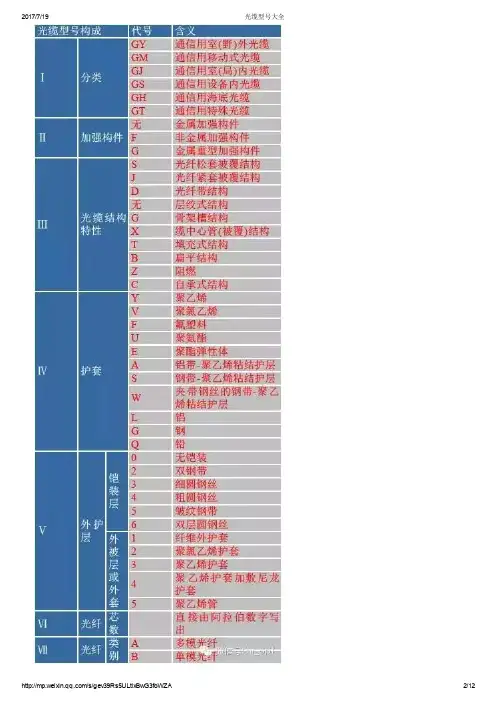

示例：■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■ 型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号－－－－－－－－－－－－－－－－－－■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

光纤类别的代号(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

例表：GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

光缆规格型号

（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。
（4）G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T
把G.654光纤分类命名为B1.2型光纤。
（5）G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三
T 填充式结构
B 扁平结构
Z 阻燃
C 自承式
四护套
Y 聚乙烯
V 聚氯乙烯
F 氟塑料
U 聚氨酯
E 聚酯弹性体
A 铝带－－聚乙烯粘结护层
S 钢带－－聚乙烯粘结护层
W 夹带钢丝的钢带－－聚乙烯粘结护层
径的参数细分为A1a、A1b、A1c和A1d四个子类。
（2）G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子
类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1
（3）G.653光纤是色散位移单模光纤，IEC和GB/T把G.653光纤分类命名为B2型光纤。
L 铝
G 钢
Q 铅
五丝
4 粗圆钢丝
5 皱纹钢带
6 双层圆钢丝
外被层或护套 1 纤维外护套
2 聚氯乙烯护套
3 聚乙烯护套
4 聚乙烯护套加敷尼龙护套
GYTA单模光缆
GYTA光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化
合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一
层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内

光缆的型号和重量

GYSTS
金属加强构件、松套层绞填充式、钢-聚乙烯粘接护套通信用室外光缆。

技术参数（
GYSTY53
金属加强构件、松套层绞填充式、聚乙烯护套,纵包皱纹钢带铠装、聚乙烯通信用室外光缆。

GYSTA53
金属加强构件、松套层绞填充式、铝-聚乙烯粘接护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆。

技术参数（
GYFSTY
非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆。

GYXTS(A)
金属加强构件钢(铝)聚乙烯粘接
护层中心束管式全填充型通信用室外光缆。

GYXTW
金属加强构件夹带钢丝的钢-烯粘接护套、通信用室外光缆。

a
GYXTY
式全填充型通信用室外光缆。

GYGXTS(A)
重型金属加强构件钢(铝)
室外光缆。

光缆型号及分类大全

光缆型号及分类大全光缆型号及分类大全GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。

GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设。

GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆，适用于直埋及水下敷设。

GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆，适用于管道及架空敷设，主要用于有强电磁危害的场合。

GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。

GYTC8S——金属加强构件、室外层绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。

ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆，适用于高压铁塔自承式架空敷设。

MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆，适用于煤矿井下敷设。

GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆，主要用于大楼及室内敷设或做光缆跳线使用。

GYTS（GYTA）-RV(BV)X*Y——光电混合缆、馈电光缆，节约成本，主要用于通信基站建设。

国防光缆的规格型号

国防光缆的规格型号全文共四篇示例，供读者参考第一篇示例：国防光缆是一种专门用于国防领域的通信光缆，具有抗干扰、抗破坏、高安全性等特点，被广泛应用于军事通信、情报传递等领域。

国防光缆的规格型号多种多样，不同的型号适用于不同的环境和使用场景。

下面就为大家介绍一些常见的国防光缆规格型号。

1. 单模国防光缆单模国防光缆用于长距离通信和高速数据传输，适用于军事通信、情报传递等领域。

常见的规格型号有G.652D、G.655、G.657等，其中G.652D是最常用的单模国防光缆规格型号，具有较高的传输性能和抗干扰能力。

2. 复式国防光缆复式国防光缆是一种同时传输多条光纤的光缆，可以满足多通道通信和数据传输的需求。

常见的规格型号有4核、8核、12核等，不同的核数适用于不同的通信场景，如4核适用于小型通信系统，而12核适用于大型通信系统。

3. 裸露光缆裸露光缆是指光纤裸露在外部保护层之外的一种光缆，具有较高的传输效率和灵活性。

常见的规格型号有GYFTA、GYFTY、GYFXTY 等，其中GYFTA适用于埋地敷设，GYFTY适用于架空敷设，GYFXTY 适用于水中敷设。

4. 防爆国防光缆防爆国防光缆是一种具有防爆性能的光缆，在恶劣环境下能够保障通信系统的正常运行。

常见的规格型号有GJFJV、GJFJZY、GJFJV 等，其中GJFJV适用于室内环境，GJFJZY适用于室外环境，GJFJV适用于高温环境。

国防光缆的规格型号多样化，每种规格型号都有其适用的场景和优势，用户可以根据具体需求选择合适的国防光缆规格型号，以确保通信系统的稳定运行和安全性。

希望以上介绍对大家有所启发，谢谢阅读！第二篇示例：国防光缆是一种具有高强度、高可靠性和高安全性的光通信产品，广泛应用于军事领域。

国防光缆的规格型号种类繁多，下面我们就来详细介绍一些常见的国防光缆规格型号。

1. 单模光缆单模光缆是指光纤核心直径较小（一般为9μm）的光缆，用于长距离高速数据传输。

常见40种光缆型号图文详解

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

光缆型号规范(型号的组成内容代号及意义)

◆型号的组成内容、代号及意义型式由型式和规格两大部分组成。

型号组成的格式，如下图所示型式由型式和规格两大部分组成。

型号组成的格式，如下图所示型式由5个部分构成，各部分均用代号表示，如下图所示外护套护套结构特征加强构件分类◆分类的代号GY------------------通信用室（野）外光缆◆加强构件的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

(无符号)——金属加强构件F------------------非金属加强构件◆缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下例相应的各代号自上而下的顺序排列。

D…………………………光纤带状结构(无符号)……………光纤松套被覆结构J ……………………光纤紧套被覆结构(无符号)………………………层绞结构X………………缆中心管（被覆）结构T………………………油膏填充式结构(无符号)…………………干式阻水结构R……………………………充气式结构C……………………………自承式结构B………………………………扁平结构E………………………………椭圆结构Z………………………………阻燃结构◆护套的代号Y………………………聚乙烯护套V……………………聚氯乙烯护套U………………………聚氨酯护套A…………铝-聚乙烯护套(简称A护套)S…………钢-聚乙烯护套(简称S护W………夹带平行钢丝的钢聚乙烯护套套)L……………………………铝护套G……………………………钢护套Q……………………………铅护套表1 铠装层◆外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或两位数字，见表1；第二组表示外被层或外套，它应是一位数字，见表2。

表2 外被层或外套◆光缆规格的构成光缆的规格是由光纤和导电线芯的有关规格组成◆光纤数的代号光缆中同类光纤的实际有效数目用数字表示◆光纤类别的代号光纤类别采用光纤产品的分类代号表示，即用大写A和B分别表示多模光纤和单模光纤，用数字和小写字母表示不同类别的多模或单模光纤，A——多模光纤，见表3。

光缆型号表

16 槽双电源, 220V/-48V
台
14 槽机架
HX-814-1A/B
14 槽单电源, 220V/-48V
台
14 槽机架
HX-814-2A/B
14槽双电源, 220V/-48V
台
HX-8110SA-60
100M 双纤单模外置40~60km, 1310nm
台
百兆单模光纤收发器
HX-8110SA-80
100M双纤单模外置 60~80km,1310nmFP
台
百兆单模光纤收发器
HX-8110SB-25A/B
100M单模单纤外置,25KM
对
千兆多模光纤收发器
HX-I8110GM
千兆多模内置850nm
光纤收发器名称
产品型号
规格
单位
百兆多模光纤收发器
HX-8110MC-2
100M双纤多模外置,1310nm
台
百兆多模光纤收发器
HX-8110SB-MCA/B
100M单纤多模外置,2KM *(new)
对
百兆单模光纤收发器
HX-8110SA-25
100M双纤单模外置25km,1310nm
台
百兆单模光纤收发器
台
千兆多模光纤收发器
HX-I8110GM(1310nm)
千兆多模内置 1310nm
台
M,1310nm
台
机架型号表
机架名称
产品型号
规格
单位
16 槽机架
HX-816-1A/B
16 槽单电源, 220V/-48V
台
16槽机架
HX-816-2A/B

常见40种光缆型号图文详解

常见40种光缆型号图⽂详解GYTA型光缆GYTA（⾦属加强构件、松套层绞填充式、铝-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。

松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。

铝塑复合带纵包后挤塑聚⼄烯护套。

▲结构⽰意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充；铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA⽤于穿管时寿命长。

使⽤范围：架空、管道GYTS型光缆GYTS（⾦属加强构件、松套层绞填充式、钢-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。

松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。

钢塑复合带纵包后挤塑聚⼄烯护套。

▲结构⽰意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●钢-聚⼄烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●PE护套具有良好的抗太阳辐射性能●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充、钢塑复合带防潮层。

使⽤范围：直埋GYTY53型光缆GYTY53（⾦属加强构件、松套层绞填充式、聚⼄烯护套、纵包皱纹钢带铠装、聚⼄烯套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

光缆型号命名规则

一、光缆型号的命名规则根据光缆命名的国家标准，光缆型号由光缆的型式和光纤的规格两大部分组成。

其中型式由光缆分类、加强构件、结构特征、护套和外护套组成；光纤规格由光纤数和光纤类别组成。

光纤类别光纤数护套外护套I：光缆分类的代号GY 通信用室（野）外光缆GJ 通信用室（局）内光缆其中：室（局）内光缆子分类代号P 配线光缆（布线光缆）B 分支光缆II：加强构件的代号（无符号）金属加强构件F 非金属加强构件III：结构特征的代号当有几个结构特征需要注明时，可用组合代号法表示，其组合代号按下列相应的各代号自上而下的顺序排列。

D 光纤带结构（无符号）光纤松套被覆结构J光纤紧套被覆结构（无符号）层绞结构G骨架槽结构X缆中心管（被覆）结构T油膏填充式结构（无符号）干式阻水结构R充气式结构C自承式结构B扁平形状E椭圆形状Z阻燃IV：护套的代号Y聚乙烯护套V聚氯乙烯护套U聚氨酯护套H低烟无卤护套A铝－聚乙烯粘结护套S钢－聚乙烯粘结护套W夹带平行钢丝的钢－聚乙烯粘结护套L铝护套G钢护套Q铅护套V：护套的代号外护套代号由铠装层代号和外被层代号表示铠装层代号0无铠装层2绕包双钢带3单细圆钢丝33双细圆钢丝4单粗圆钢丝44双粗圆钢丝5皱纹钢带外被层代号1纤维外被2聚氯乙烯套3聚乙烯套4聚乙烯套加覆尼龙套5聚乙烯保护管VI：光纤数的代号光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

VI：光纤类别的代号光纤类别采用光纤产品的分类代号表示。

B1G652单模光纤B1.3低水峰单模光纤B4G655单模光纤A1a50/125um多模光纤A1b62.5/125um多模光纤A1ah50/125um千兆多模光纤A1bh62.5/125um千兆多模光纤A1am15050/125um万兆150多模光纤A1am30050/125um万兆300多模光纤A1am55050/125um万兆550多模光纤二、请根据下列要求修改报价表和产品介绍：：注：型号中m1、m2、m3、m4表示纤芯数量。

光缆型号规格

室内
GJBFJV
室内非金属加强件紧套多芯分支 PVC 护套光缆
室内
全介 ADSS－PE ADSS 聚乙烯护套光缆
电力架空
质自承式光缆
ADSS－AT ADSS－ZY
ADSS 抗电痕护套光缆 ADSS 阻燃聚乙烯护套光缆
电力架空电力架空
注：根据护套材料的不同，室内光缆还有 Y—聚乙烯护套、H—低烟无卤护套、U—聚氨酯
9/125，G655 单模光纤
多模
A1a
A1b
50/125 多模光纤 62.5/125 多模光纤
原名称：MM2 原名称：MM1
天津市立孚光电线缆开发有限公司 2006 年 6 月修订
矿缆 MGTJSV 煤矿用阻燃光缆，有多种不同结构
煤矿巷道
GJFJV
室内非金属加强件紧套单芯 PVC 护套光缆
室内
室内
GJFJBV
室内非金属加强件紧套双芯扁形 PVC 护套光缆
室内
光缆
GJPFJV
室内非金属加强件紧套多芯配线 PVC 护套光缆
室内
*
GJPFV
室内非金属加强件松套多芯配线 PVC 护套光缆
护套等数种不同型号。
规格代号由光纤芯数及光纤类型组成，光纤芯数即光缆中所含的光纤数，光纤类型含义如下：
分类类型
含义
备注
B1.1
非色散位移单模光纤
9/125，G652A、G652B 单模光纤
单模 B1.3
波长段扩展的非色散位移单模光纤 9/125，G652C、G652D 单模光纤
B4
非零色散位移单模光纤
光缆型号规格订货信息
光缆型号光缆规格
光纤类型
单模：B1,B4 多模 A1a，A1b

24芯非金属阻燃光缆参数

24芯非金属阻燃光缆的参数主要包括以下几个方面：
光缆芯数：24芯。

光缆型号：可能是ADSS光缆，它是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆。

它一般有AT护套和PE护套，用于不同的电压等级。

光缆外径：13.4mm。

光缆截面积：117mm²。

光缆重量：140kg/km。

额定抗拉强度（RTS）：15kn。

最小弯曲半径：敷设时为360mm。

工作温度：-40～65℃。

工作湿度：0%～90%。

此外，24芯非金属阻燃光缆还可能具有PBT松套管和非金属中心加强件等特性。

请注意，以上参数可能会因生产厂商和具体产品的不同而有所差异。

在实际应用中，请根据具体需求和场景选择合适的产品，并参考生产厂商提供的技术文档和安装指南进行安装和使用。

光缆种类

一、分类的代号
GY——通信用室（野）外光缆
二、加强构件的代号
加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件
F——非金属加强构件
三、光缆芯和光缆的派生结构特征的代号
光缆结构特征应表示缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D——光纤带结构
S——光纤松套被覆结构
J——光纤紧套被覆结构
（无符号）——层绞结构
X——缆中心管（被覆）结构
T——填充式结构
C——自承式结构
E——椭圆形状
Z——阻燃结构
四、护套的代号
Y——聚乙烯护套
V——聚氯乙烯护套
A——铝—聚乙烯粘结护套（简称A护套）
S——钢—聚乙烯粘结护套（简称S护套）
W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）
五、外护层的代号
当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
-------------------------------------------------------------------------------- 分类代号 Fra bibliotek特性
纤芯直径（μm）
包层直径（μm）
材料
Ala
渐变折射率
50
125
二氧化硅
Alb

光缆的种类及型号

光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。

根据不同的应用和需求，光缆有不同的种类和型号。

下面将详细介绍几种常见的光缆种类及型号。

1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。

它具有较小的传输损耗和更高的带宽，能够传输更远的距离。

单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。

2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。

它可以携带多条光信号，但传输距离较短。

多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。

3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。

它有较小的直径和柔软的外皮，便于室内布线。

室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。

4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。

室外光缆需要具备耐久性和抗外界环境干扰的特点。

根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。

5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。

它由光纤和连接器组成，具有较小的长度和较高的接插次数。

根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。

光缆规格型号说明光缆有哪些型号

光缆规格型号说明光缆有哪些型号光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。

今天买购网装修界小编主要为您介绍光缆规格型号，光缆的分类标准等知识，希您阅读本文后能对光缆有个更深刻的了解。

GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

(2)G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T 把G.652C命名为B1.3外，其余的则命名为B1.1(3)G.653光纤是色散位移单模光纤，IEC 和GB/T把G.653光纤分类命名为B2型光纤。

(4)G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

(5)G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。

型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构;GYSTA有松套结构，而GYTA没有这种结构;光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构 D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构 B 扁平结构Z 阻燃 C 自承式四护套Y 聚乙烯V 聚氯乙烯 F 氟塑料U 聚氨酯 E 聚酯弹性体 A 铝带--聚乙烯粘结护层S 钢带--聚乙烯粘结护层W 夹带钢丝的钢带--聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套 4 聚乙烯护套加敷尼龙护套 5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤 B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

光缆加强芯的尺寸规格

光缆加强芯的尺寸规格因光缆类型和设计而异，以下是一些常见光缆加强芯的尺寸规格：
1. 光纤到户(FTTH)光缆加强芯：通常采用“3+2”结构，即3根加强芯丝和2根芯线，加强芯外径通常为4.5-6.0mm。

这种光缆主要用于高层建筑、别墅、小区、大楼等大型建筑群。

2. 本地网光缆加强芯：常见有9芯、12芯、16芯等，常用加强芯有9.6mm+2×4.5mm和12mm+2×4.5mm。

这种光缆主要用于城市本地网干线传输和接入网。

3. 接入网用室外光缆加强芯：一般采用12芯或16芯，加强芯采用9.6mm+
4.5mm×2的方式。

这种光缆主要用于接入网，如光纤接入网、本地环网、配线网等。

4. 长距离海底光缆加强芯：常见有4+3或8+2结构，外护套根据长度而定，长度在100-300公里的采用6层结构加强壳，光缆长度达770公里以上的，外护套加装中间管层，其他配置钢丝或双套管加强方式，长度则可能达到几千公里以上。

这些尺寸规格只是根据不同类型的光缆进行描述，实际的规格可能会有所不同。

选择光缆加强芯时，应考虑光缆的应用场景、载荷能力和环境因素等因素，以确保光缆的可靠性和稳定性。

此外，光缆加强芯的质量也至关重要。

优质的光缆加强芯应具有高强度、低伸缩率、低蠕变、耐疲劳、耐环境腐蚀等性能。

在选择光缆加强芯时，应选择具有相关认证和资质的品牌，以确保光缆的质量和可靠性。

总之，光缆加强芯的尺寸规格因光缆类型和设计而异，选择合适的规格应考虑应用场景、载荷能力和环境因素等因素。

同时，应选择具有相关认证和资质的品牌，以确保光缆的质量和可靠性。
