电机启动电流计算公式

电机启动计算

S jx＝转差率×（最大转矩/额定转矩＋√最大转矩/额定转矩2－1）＝0.025462、降压后起动阻转矩/额定转矩值：m jx＝起始静阻转矩＋（1－起始静阻转矩）×(1- S jx)2＝0.96483、启动所需最小端电压相对值：U q=√1.1m jx/m Mm=0.56454、电机起动所串电阻值：电机全压起动时的回路阻抗：Z＝U/1.732KI e=10/1.732×4.09×0.568=2.485欧电机等效电阻：r＝0.2Z＝0.497欧电机等效电抗：X＝√Z2-r2＝2.434欧电机水阻降压起动时回路阻抗：Z,＝U/1.732K,I e＝4.62欧起动电阻初始值:R q＝√Z,2-X2－r＝3.4298欧5、400米铜导线电阻值：R l＝0.019欧6、电机额定起动容量：S q＝1.732×堵转电流/额定电流×系统电压×额定电流＝1.732×4.09×10×0.568＝40（MVA）7、起动回路额定输入容量：S qs＝S q＋1.732×(起动电流倍数×额定电流)2×R q＝49.276（MVA）27 MVA变压器计算：1、母线短路容量：S dm＝变压器额定容量÷（变压器阻抗电压＋变压器额定容量÷电网最小短路容量）＝27÷（0.105＋27÷160）＝99（MVA）2、负载无功功率Q Z＝0.6×（变压器额定容量-0.7×电机额定容量）＝0.6×（27－0.7×1.732×10×0.568）＝12（Mvar）3、母线起动电压相对值：U qm＝（S dm＋Q Z）÷(S dm＋Q Z＋S q)=0.7354、电机起动端电压相对值：U q= U qm×S q÷S qs＝0.5967<0.5645所以使用27 MVA变压器能起动。

星三角启动时间确定以及启动电流计算方法步骤

星三角启动时间的确定计算公式：（容量开方×2）+4 （秒）一、口诀电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

二、容量计算发电机容量为200KVA时，计算KW， 200×0.8＝160KW0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8（1）、计算电机容量功率KW÷功率因数0.8，例如37KW÷0.8＝46.25KVA（2）、计算星三角启动转换时间46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。

（3）、说明由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式计算，在实际中会出现偏差，甚至因此造成启动失败！三、实际操作时可以按照以下方法进行设定：1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐减小，到某一值时不再下降，此时即为Y转△的最佳时间。

（保险起见可以再多加2秒）2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！四、电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。

目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。

对于电源容量小，负荷重的电网冲击尤为严重。

五、Y-△启动过程中，Y接法的实际含义是什么？电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，启动力矩也被降低为正常时1/3左右。

电器可能动作，造成启动失败！六、三相异步电动机星三角启动的使用条件1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1 /3 ，因此其启动力矩也只有全电压启动力矩的1/3。

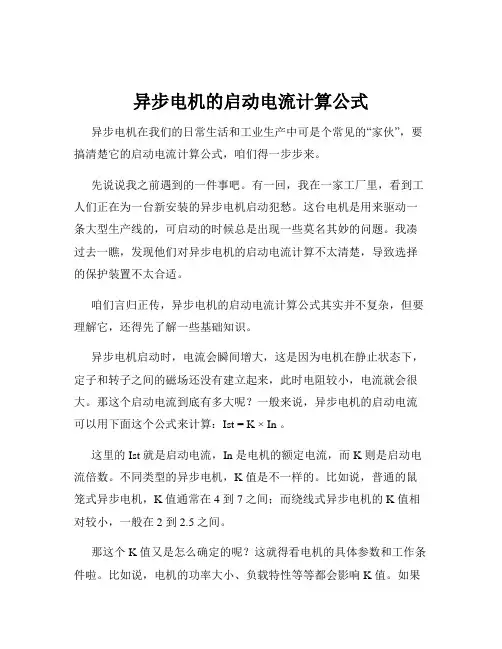

异步电机的启动电流计算公式

异步电机的启动电流计算公式异步电机在我们的日常生活和工业生产中可是个常见的“家伙”，要搞清楚它的启动电流计算公式，咱们得一步步来。

先说说我之前遇到的一件事吧。

有一回，我在一家工厂里，看到工人们正在为一台新安装的异步电机启动犯愁。

这台电机是用来驱动一条大型生产线的，可启动的时候总是出现一些莫名其妙的问题。

我凑过去一瞧，发现他们对异步电机的启动电流计算不太清楚，导致选择的保护装置不太合适。

咱们言归正传，异步电机的启动电流计算公式其实并不复杂，但要理解它，还得先了解一些基础知识。

异步电机启动时，电流会瞬间增大，这是因为电机在静止状态下，定子和转子之间的磁场还没有建立起来，此时电阻较小，电流就会很大。

那这个启动电流到底有多大呢？一般来说，异步电机的启动电流可以用下面这个公式来计算：Ist = K × In 。

这里的 Ist 就是启动电流，In 是电机的额定电流，而 K 则是启动电流倍数。

不同类型的异步电机，K 值是不一样的。

比如说，普通的鼠笼式异步电机，K 值通常在 4 到 7 之间；而绕线式异步电机的 K 值相对较小，一般在 2 到 2.5 之间。

那这个 K 值又是怎么确定的呢？这就得看电机的具体参数和工作条件啦。

比如说，电机的功率大小、负载特性等等都会影响 K 值。

如果电机的功率比较大，那 K 值往往就会大一些；要是负载比较重，K 值也可能会增大。

再举个例子吧，假如有一台额定电流为 10 安培的异步电机，它是普通的鼠笼式电机，K 值取 6，那么它的启动电流 Ist = 6 × 10 = 60 安培。

在实际应用中，准确计算异步电机的启动电流非常重要。

如果计算不准确，可能会导致选择的电线、开关、接触器等电气元件规格不合适。

比如说，如果启动电流算小了，选的电线太细，那在电机启动的时候，电线就可能会过热，甚至引发火灾；要是选的开关、接触器容量不够，就可能会被烧坏，影响生产。

所以啊，搞清楚异步电机的启动电流计算公式，对于电气工程师、维修人员还有工厂的管理者来说，都是至关重要的。

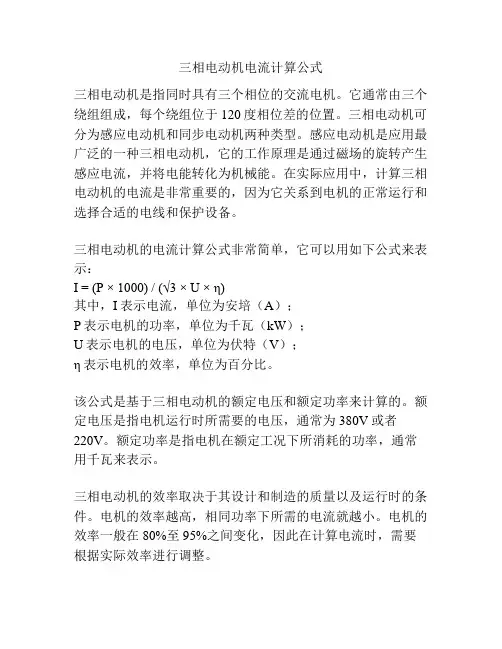

三相电动机电流计算公式

三相电动机电流计算公式三相电动机是指同时具有三个相位的交流电机。

它通常由三个绕组组成，每个绕组位于120度相位差的位置。

三相电动机可分为感应电动机和同步电动机两种类型。

感应电动机是应用最广泛的一种三相电动机，它的工作原理是通过磁场的旋转产生感应电流，并将电能转化为机械能。

在实际应用中，计算三相电动机的电流是非常重要的，因为它关系到电机的正常运行和选择合适的电线和保护设备。

三相电动机的电流计算公式非常简单，它可以用如下公式来表示：I = (P × 1000) / (√3 × U × η)其中，I表示电流，单位为安培（A）；P表示电机的功率，单位为千瓦（kW）；U表示电机的电压，单位为伏特（V）；η表示电机的效率，单位为百分比。

该公式是基于三相电动机的额定电压和额定功率来计算的。

额定电压是指电机运行时所需要的电压，通常为380V或者220V。

额定功率是指电机在额定工况下所消耗的功率，通常用千瓦来表示。

三相电动机的效率取决于其设计和制造的质量以及运行时的条件。

电机的效率越高，相同功率下所需的电流就越小。

电机的效率一般在80%至95%之间变化，因此在计算电流时，需要根据实际效率进行调整。

三相电动机的电流计算公式的推导过程可以通过如下步骤进行：1. 先将电机的功率转换为瓦特：P（W） = P（kW） × 10002. 因为电机是三相的，所以需要乘以√3来校正电压和功率的关系。

3. 将转换后的功率和电压代入公式即可计算出电流。

三相电动机的电流计算公式在实际应用中非常有用，可以帮助工程师选择合适的电线和保护设备，确保电机的正常运行。

此外，该公式还可以用于对电机的运行状况进行评估和监测，以及进行电能的计量和成本控制。

总而言之，三相电动机的电流计算公式是通过将功率和电压代入公式来计算的，它提供了计算电机电流所需的基本参数。

这个公式可以帮助工程师选择合适的电机和电气设备，并对电机的运行状况进行评估和监测。

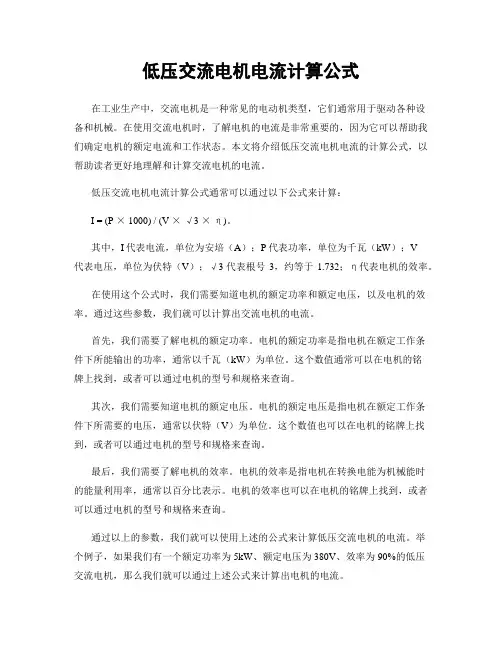

低压交流电机电流计算公式

低压交流电机电流计算公式在工业生产中，交流电机是一种常见的电动机类型，它们通常用于驱动各种设备和机械。

在使用交流电机时，了解电机的电流是非常重要的，因为它可以帮助我们确定电机的额定电流和工作状态。

本文将介绍低压交流电机电流的计算公式，以帮助读者更好地理解和计算交流电机的电流。

低压交流电机电流计算公式通常可以通过以下公式来计算：I = (P × 1000) / (V ×√3 ×η)。

其中，I代表电流，单位为安培（A）；P代表功率，单位为千瓦（kW）；V代表电压，单位为伏特（V）；√3代表根号3，约等于1.732；η代表电机的效率。

在使用这个公式时，我们需要知道电机的额定功率和额定电压，以及电机的效率。

通过这些参数，我们就可以计算出交流电机的电流。

首先，我们需要了解电机的额定功率。

电机的额定功率是指电机在额定工作条件下所能输出的功率，通常以千瓦（kW）为单位。

这个数值通常可以在电机的铭牌上找到，或者可以通过电机的型号和规格来查询。

其次，我们需要知道电机的额定电压。

电机的额定电压是指电机在额定工作条件下所需要的电压，通常以伏特（V）为单位。

这个数值也可以在电机的铭牌上找到，或者可以通过电机的型号和规格来查询。

最后，我们需要了解电机的效率。

电机的效率是指电机在转换电能为机械能时的能量利用率，通常以百分比表示。

电机的效率也可以在电机的铭牌上找到，或者可以通过电机的型号和规格来查询。

通过以上的参数，我们就可以使用上述的公式来计算低压交流电机的电流。

举个例子，如果我们有一个额定功率为5kW、额定电压为380V、效率为90%的低压交流电机，那么我们就可以通过上述公式来计算出电机的电流。

I = (5 × 1000) / (380 ×√3 × 0.9) ≈ 8.7A。

通过这个计算，我们可以得出这个低压交流电机在额定工作条件下的电流约为8.7安培。

在实际的工程应用中，我们还需要考虑到电机的启动电流和负载变化对电流的影响。

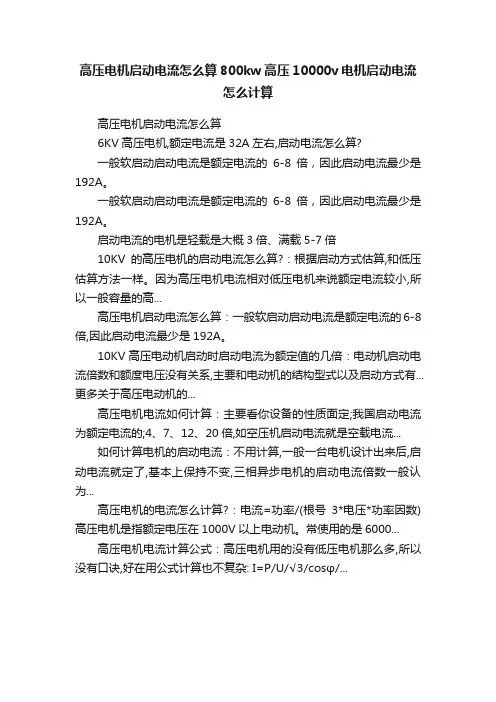

高压电机启动电流怎么算800kw高压10000v电机启动电流怎么计算

高压电机启动电流怎么算800kw高压10000v电机启动电流
怎么计算
高压电机启动电流怎么算
6KV高压电机,额定电流是32A左右,启动电流怎么算?
一般软启动启动电流是额定电流的6-8倍，因此启动电流最少是192A。

一般软启动启动电流是额定电流的6-8倍，因此启动电流最少是192A。

启动电流的电机是轻载是大概3倍、满载5-7倍
10KV的高压电机的启动电流怎么算?：根据启动方式估算,和低压估算方法一样。

因为高压电机电流相对低压电机来说额定电流较小,所以一般容量的高...
高压电机启动电流怎么算：一般软启动启动电流是额定电流的6-8倍,因此启动电流最少是192A。

10KV高压电动机启动时启动电流为额定值的几倍：电动机启动电流倍数和额度电压没有关系,主要和电动机的结构型式以及启动方式有...更多关于高压电动机的...
高压电机电流如何计算：主要看你设备的性质面定;我国启动电流为额定电流的;4、7、12、20倍,如空压机启动电流就是空载电流...
如何计算电机的启动电流：不用计算,一般一台电机设计出来后,启动电流就定了,基本上保持不变,三相异步电机的启动电流倍数一般认为...
高压电机的电流怎么计算?：电流=功率/(根号3*电压*功率因数)高压电机是指额定电压在1000V以上电动机。

常使用的是6000...
高压电机电流计算公式：高压电机用的没有低压电机那么多,所以没有口诀,好在用公式计算也不复杂: I=P/U/√3/cosφ/...。

空压机电机启动电流

空压机电机启动电流，额定电流，星三角起动电流的简单推算 2010-8-6 10:05:30 西安北盛机械租赁有限公司 489
电机的启动电流不是一个定值，在电机启动过程中，这个电流由大到小在变化，是时间的倒数函数（i=I+I/(a-t))。

没有具体公式。

电源刚接通时，电机基本没有感抗，只有阻抗，也就是线圈的直流电阻，这个数值是很小的，因此这个瞬间的电流是非常大的，会是额定电流的好几十倍，但持续时间非常短，通常只有零点零几秒。

随着电机开始转动，这个电流急剧下降，如果不带负载启动，在1秒钟内就会降到额定电流的10倍左右，随着转速的上升，2秒之后就能降到2-3倍，之后继续下降，直到等于额定电流，这时电机转速也上升到了额定转速。

所以，电机的启动电流指的是个平均值。

由于不同的电机、不同的负荷、不同的启动方式，启动所需的时间是不相同的，平均电流就有很大区别。

对于大型电动机，就需要对启动过程电流时间函数作详细计算，才能确定断路器保护定值整定。

一般40KW以下的小型电机，对启动过程是不提供保护的，因此断路器的选择上，只要能很躲过启动电流冲击就行。

由于断路器的动作是有时限的，因此额定电流的4-7倍都行，空载启动选下限，带负荷启动选上限。

采用星-角启动的，启动电流要比直接启动低1.7倍，但持续时间要长些，切换到角形后，电流变化不大。

一般情况下：
1电动机额定功率*2=电动机额定电流；
2电机的直接启动电流是额定电流的4——7倍：
3星三角降压启动电流是全压启动(直接启动)电流的1/3，
4星三角启动的启动电流是额定电流的2.4倍
5三角起动电流是星启动电流的1.732倍。

80w12v直流电机的启动电流

主题：80w12v直流电机的启动电流一、概述直流电机是工业生产中常见的一种电动机，它具有体积小、重量轻、启动响应快等特点，广泛应用于各种机械设备中。

在使用直流电机时，了解其启动电流对设备的设计和选型至关重要。

二、80w12v直流电机1. 80w12v直流电机是指功率为80瓦，电压为12伏的直流电机，它通常用于小型设备和精密机械中。

2. 直流电机由定子和转子两部分组成，其中定子上的电流为输入电流，转子由于旋转而输出电力。

3. 80w12v直流电机的电流大小与其功率和电压有直接关系，直接影响了电机的启动和运行情况。

三、启动电流的概念1. 启动电流是指电动机在开始工作时所需要的电流大小。

2. 通常情况下，电机的启动电流会大于其额定电流，这是因为在启动瞬间机械部件需要克服惯性力和摩擦力的阻力。

3. 启动电流大小直接影响了电机的启动速度和启动稳定性，也决定了电机的起动方式和保护措施。

四、80w12v直流电机的启动电流计算1. 80w12v直流电机的启动电流可以通过以下公式进行计算：I = P / U，其中I为启动电流，P为功率，U为电压。

2. 根据80w12v直流电机的功率和电压，可以得到其启动电流为6.67安培。

3. 以上仅为理论计算值，实际使用中需考虑额定电流的倍数、启动时间、电机的启动类型等因素对启动电流的影响。

五、启动电流对设备的影响1. 启动电流大会给设备的电路和供电系统带来冲击和负荷，可能引起电路过载和设备损坏。

2. 启动电流大会增加设备的能源消耗，降低设备的使用寿命，增加维护成本。

3. 启动电流大也可能引起设备震动、噪音增加等问题，影响设备的稳定性和使用效果。

六、启动电流优化方法1. 选择适当的起动方式，如星三角启动、变频启动等，可以减少启动电流大小，保护设备和电路。

2. 合理设计供电系统，增加设备的电容和电阻器等装置，可以有效减小启动电流的冲击。

3. 选择适量的电机保护器，如热综合保护器、电压保护器等，对电机进行综合保护和控制。

电机的启动电流怎么算

电机的启动电流怎么算？[标签：电机,启动电流]ㄨ只④我不配2011-06-01 08:43满意答案好评率：100%电动机启动冲击电流，与负载性质（恒转矩、恒功率、通风机类）和启动方式（直接启动、自藕降压启动、星三角、延边三角、频敏变阻、变频启动）有关。

通常，以星三角启动380/3交流异步电动机为例，可以这样估算：110KW电动机，额定工作电流约200A（也可以按功率的2倍估算），直接启动时，电流按6倍额定电流估算，约1200A；星三角启动时，启动电流为直接启动方式时的1/3，则为400A。

200KW电动机的断路器开关额定电流选多大？三相异步电机额定电流的估算：额电电压～660V I≈1.1P～380V I≈2P～220V I≈3.3PP-电动机额定功率KW主开关电流选择:主开关额定电流=设备额定电流(分支额定电流总和)*1.2～1.3既(200*2)*1.3=520A选型时选600A11千瓦电动机启动热过载电流是多少11千瓦电动机启动热过载电流是多少匿名提问2009-08-24 09:54:43 发布2个回答•oncsqufpi| 2009-08-24 09:54:53•有0人认为这个回答不错| 有0人认为这个回答没有帮助•根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘0.85的系数~！如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。

1KW=2A选择电缆也有方法按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀十平方毫米以下的BLV线电流可以承载线径的五倍～！一百平方毫米以上的BLV线电流承载线径的二倍。

25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。

70mm2和95mm2的电流容量是线径的2.5倍。

除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此导线在穿塑料管或是PVC管，算出的电流要乘上0.8的系数导线在穿钢管的情况下，计算的电流在乘上0.9导线在高温的场所通过，计算的电流结果在乘上0.7如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以电缆线在四芯或五芯的电流乘0.85在乘0.7裸线的架空电力线比较简单就是一个0.9的系数，但是也要看环境，打到85折比较稳当。

三相功率-电流计算

三相功率-电流计算首先要计算电机的线电流，对于单相电路而言，电机功率的计算公式是：p=iucosφ；对于三相平衡电路而言，三相电机功率的计算公式是：p=1.732iucosφ。

由三相电机功率公式可推出线电流公式：i=p/1.732ucosφu为线电压，一般是380vcosφ就是电机功率因素，通常挑0.75你的11kw电机的线电流：i=p/1.732ucosφ=11000/1.732*380*0.75=11000/493.62=22.3a由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

你这取1.5，那么电流就是34a就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

挑选4平方的单芯铝线也可以满足用户正常工作，但启动电机的时候就有点困难，特别就是电源电压严重不足的时候就更加困难，所以还是挑选6平方的铝芯导线比较最合适。

同理，7.5kw电机的线电流：i=p/1.732ucosφ=7500/1.732*380*0.75=7500/493.62=15.2a考虑启动电流后，线电流为23a，选择4平方的铝芯导线比较合适。

如果是厂房里架空线，最小要选择6平方的铝芯导线。

同理，3kw电机的线电流：i=p/1.732ucosφ=3000/1.732*380*0.75=3000/493.62=6.1a考量启动电流后，线电流为10a，挑选1.5平方的铝芯导线就可以了，但考量铝线架空机械强度，挑选2.5平方的铝芯导线比较最合适。

如果就是厂房里架空线，最轻必须挑选6平方的铝芯导线。

总电路考虑三个电机同时使用，但不同时启动。

i=p/1.732ucosφ=11000/1.732*380*0.75=21500/493.62=44a挑50a选择10平方的铝芯导线比较合适。

因为线路的温度、距离、铺设方式都直接影响导线的载流量。

单相电机的电流值及电流计算公式

单相电机的电流值及电流计算公式单相电机是指只有一个相供电的电机，其通过交流电的变化来实现运转的。

在单相电机中，电流是决定电机工作状态的重要参数之一，因此了解单相电机的电流值及电流计算公式对于其运行和维护非常重要。

首先，需要了解几个重要的参数和概念：1.电压（U）：指供给单相电机的电压值，通常为220V或110V。

2.频率（f）：指供给单相电机的交流电的频率，通常为50Hz或60Hz。

3.功率因数（PF）：是指实际有功功率与视在功率之比，一般在0.8和1之间。

4.额定功率（P）：是指单相电机设计时所能提供的最大功率。

5.电流（I）：是指通过单相电机的电流值，单位为安培（A）。

一般来说，单相电机的电流（I）可以通过以下公式进行计算：I=P/(U×PF)其中，P是电机的额定功率，U是供电电压，PF是功率因数。

需要注意的是，以上计算公式适用于纯阻性负载（Resistance Load）和纯感性负载（Inductive Load）。

对于复杂的负载情况，可以用公式I = √((P / U)^2 + (Q / U)^2)，其中Q是视在功率。

此外，还需要考虑到启动电流（Starting Current）。

单相电机在起动时，由于转子的负荷惯性及电动机输入电压的影响，电机的启动电流会比额定电流大很多倍。

启动电流一般为额定电流的6到10倍。

综上所述，单相电机的电流值及电流计算公式是非常重要的，它们可以帮助我们了解电机的运行状况，以及进行电气安装和设备调试。

但需要注意的是，单相电机的实际运行情况可能会受到多种因素的影响，因此在计算和使用电流值时，应结合实际情况进行综合考虑。

星三角启动时间确定以及启动电流计算方法步骤

星三角启动时间确定以及启动电流计算方法步骤星三角启动时间的确定计算公式：（容量开方×2）+4 （秒）一、口诀电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

二、容量计算发电机容量为200KVA时，计算KW，200×0.8＝160KW 0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8（1）、计算电机容量功率KW÷功率因数0.8，例如37KW÷0.8＝46.25KVA（2）、计算星三角启动转换时间46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。

（3）、说明由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式计算，在实际中会出现偏差，甚至因此造成启动失败！三、实际操作时可以按照以下方法进行设定：1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐减小，到某一值时不再下降，此时即为Y转△的最佳时间。

（保险起见可以再多加2秒）2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！四、电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。

目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。

对于电源容量小，负荷重的电网冲击尤为严重。

五、Y-△启动过程中，Y接法的实际含义是什么？电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，启动力矩也被降低为正常时1/3左右。

单相电机的电流值及电流计算公式

单相电机的电流值及电流计算公式在工业生产中，单相电机是一种常用的电动机，它广泛应用于家用电器、小型机械设备以及一些低功率的工业设备中。

而了解单相电机的电流值及其计算公式对于正确选择电机以及合理设计电路具有重要意义。

本文将对单相电机的电流值及其计算公式进行详细介绍。

首先，我们需要了解单相电机的工作原理。

单相电机是一种将交流电能转换为机械能的设备，其工作原理是通过电磁感应产生转矩，从而驱动机械设备正常运转。

在单相电机中，电流是一个重要的参数，它直接影响着电机的工作性能和安全运行。

因此，正确计算单相电机的电流值对于电机的选型和电路设计至关重要。

接下来，我们将介绍单相电机电流的计算公式。

在直流电路中，电流的计算公式为I=U/R，其中I表示电流，U表示电压，R表示电阻。

而在交流电路中，由于电阻和电感并联，因此电流的计算公式稍有不同。

在单相电机中，电流的计算公式为I=U/Z，其中I表示电流，U表示电压，Z表示阻抗。

阻抗Z是由电阻R和电感L组成的复阻抗，其计算公式为Z=sqrt(R^2+Xl^2)，其中Xl表示感抗。

因此，单相电机的电流计算公式可以表示为I=U/sqrt(R^2+Xl^2)。

在实际应用中，为了简化计算，通常会采用等效电阻的方法来计算电流值，即I=U/R。

在实际应用中，单相电机的电流值受到多种因素的影响，包括电压、电阻、电感、负载等。

因此，正确计算电流值需要综合考虑这些因素。

在选型时，需要根据电机的额定功率和额定电压来确定电流值，以保证电机的安全运行。

在电路设计中，需要根据电机的电流值来选择合适的电路保护装置，以确保电机在异常情况下能够及时断电，保护设备和人身安全。

此外，单相电机的电流值还与电机的类型和工作方式有关。

在不同类型的单相电机中，电流值会有所不同。

例如，感应电机和同步电机的电流值就存在差异。

在不同的工作方式下，电机的电流值也会发生变化。

例如，在启动和运行阶段，电机的电流值会有所不同。

因此，在实际应用中，需要根据具体情况来计算单相电机的电流值。

电机星三角启动时间确定及启动电流计算方法全套

电机星三角启动时间确定及启动电流计算方法全套一.电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。

目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。

对于电源容量小，负荷重的电网冲击尤为严重。

二.电机星三角启动的使用条件1、当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/△接线条件才能采用星三角启动方法;2、该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3、因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3o星三角启动，属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而论，以电机功率的大小来确定是否需采用星三角启动，还得看是什么样的负载，一般在需要启动时负载轻，运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%o为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

星三角启动器实际上是一个降压启动器，启动器在启动时将电动机的定子绕组接成星形，待转速升至接近额定转速时，再改接成三角形，以减小启动电流。

三、电机星三角启动时间的确定计算公式：（容量开方x2）÷4（秒）口诀：电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

四.容量计算发电机容量为200KVA时，计算KW,200×0.8=160KW0.8为功率因数（范围0.7-0.9,通常取0.8）,即cosφ=0.8（1）计算电机容量功率KW:功率因数0.8,例如37KW÷0.8=46.25KVA(2)计算星三角启动转换时间46.25开方。

单相、三相电机启动及运行电容计算

单相、三相电机启动及运行电容计算
一、单相电机选配公式1：
C=8JS式中，C为配用的电容量，单位为微法(uF)；J为电机启动绕组电流密度，一般选5～7A／（mm2）；S为启动绕组导线截面积(mm2 )。

例如：电机启动绕组线圈绕制后，测出启动绕组线径为0．17mm2 ，则截面积S= ，选J=7A／mm2 ，所以C=8×7×≈，实际选配1-4倍C，参数为1．±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、单相电机选配公式2：
单相运行电容公式：C＝1950×I/U×COSφ(I为电机额定电流，U为电源电压COSφ为功率因数为～间)，启动电容为1-4倍的C。

例如：一台单相电机，额定电流为功率为370W 如何选择它的电容值C＝1950×I/U×COSφ＝1950×220×≈15(μF)
* 单相电动机工作电容按每100W 1-4uf选用
三、三相电机选配公式3：
三相电动机,电容器容量公式：C2=1950I/(U*COSφ) 耐压公式：U （电容）大于或等于*U C为容量；I为电流；U为电压；COSφ为功率因数取～。

四、选配公式：耐压：U（电容）大于或等于（2～）×U 启
动电容容量：C=（～）×C（运转）耐压：U（电容）大于或等于×U 电容选得太大造成电机电流过大，起动转矩大。

星三角启动电流计算公式

星三角启动电流计算公式
我们需要了解星型电机和三相电路的基本概念。

星型电机是一种常见的三相异步电动机，由三个绕组组成，分别连接到三个相位。

三相电路是由三个交流电源组成，每个电源之间的相位差为120度。

在启动电流计算中，我们希望知道星型电机在启动时所需要的电流大小。

这个电流大小与电压、电阻和电感等因素有关。

而星三角启动电流计算公式能够帮助我们准确地计算出启动电流的数值。

星三角启动电流计算公式可以表示为：
I_star = I_delta / sqrt(3)
其中，I_star代表星型电机的启动电流，I_delta代表三角型电机的启动电流。

这个公式的推导过程相对复杂，首先需要通过欧姆定律和基尔霍夫定律来建立三相电路的方程组，然后利用复数运算和三角变换的相关知识，将三相电路转化为等效的单相电路。

最后，通过计算等效单相电路的电流大小，得到星型电机的启动电流。

在实际应用中，星三角启动电流计算公式可以帮助工程师们合理设计电路，预测电机启动时的电流情况，以便选择合适的电源和保护设备。

同时，这个公式也可以用于故障诊断和电机性能评估等方面。

需要注意的是，星三角启动电流计算公式中的参数需要准确无误地输入，包括电压、电阻、电感等数值。

此外，公式的应用条件也需要符合实际情况，比如电机的额定电压和额定功率等。

总结起来，星三角启动电流计算公式是一种重要的电路计算工具，可以帮助我们准确地计算星型电机的启动电流。

通过合理应用这个公式，我们可以更好地设计和优化电路，提高电机的性能和效率，为工程实践提供有力的支持。

三相功率-电流计算

三相功率-电流计算三相功率-电流计算首先要计算电机的线电流，对于单相电路而言，电机功率的计算公式是：P=IUcosφ；对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。

由三相电机功率公式可推出线电流公式：I=P/1.732UcosφU为线电压，一般是380Vcosφ是电机功率因素，一般取0.75你的11KW电机的线电流：I=P/1.732Ucosφ=11000/1.732*380*0.75=11000/493.62=22.3A由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

你这取1.5，那么电流就是34A就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

选择4平方的单芯铝线也可以满足正常工作，但启动电机的时候就有点困难，特别是电源电压不足的时候就更加困难，所以还是选择6平方的铝芯导线比较合适。

同理，7.5KW电机的线电流：I=P/1.732Ucosφ=7500/1.732*380*0.75=7500/493.62=15.2A考虑启动电流后，线电流为23A，选择4平方的铝芯导线比较合适。

如果是厂房里架空线，最小要选择6平方的铝芯导线。

同理，3KW电机的线电流：I=P/1.732Ucosφ=3000/1.732*380*0.75=3000/493.62=6.1A考虑启动电流后，线电流为10A，选择1.5平方的铝芯导线就可以了，但考虑铝线架空机械强度，选择2.5平方的铝芯导线比较合适。

如果是厂房里架空线，最小要选择6平方的铝芯导线。

总电路考虑三个电机同时使用，但不同时启动。

I=P/1.732Ucosφ=11000/1.732*380*0.75=21500/493.62=44A 取50A选择10平方的铝芯导线比较合适。

因为线路的温度、距离、敷设方式都直接影响导线的载流量。
