电能表的接线方式详解
电能表接线ppt课件
七、电能表接线图
10
负 载 零线
图3 单相电能表经电流互感器接入共用电压线和电流线的接
线图
11
12
负 载 零线 图4单相电能表经电流互感器接入，分用电压线和电流线的接线图
图4接线方式功率表达式
13
零线或火线 图5 单相电能表经电压电流互感器接入共用电压和电流线路的接线图 图5接线方式功率表达式
w K1 K2
L1 L2
负 荷 侧
46
当 cos 0.8 ，时 36o50, tg 0.75
则更正系数为：
kp
2 3 1.396 3 0.75
则更正率为：
p k P 1
所以，应追补电量为：
A 39.6 Wh
P
47
例题：
有一只三相三线有功电能表，在A相电压回路断 线的情况下运行了四个月，电量累计为5万kW·h(千 瓦时），功率因数要约为0.8，求追补电量。
• g）互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回 路。连接导线截面积应按电流互感器的额定二次负荷计算确定，至少 应不小于4mm2。对电压二次回路。连接导线截面积应按允许的电压 降计算确定，至少应不小于2.5mm2。
• h）互感器实际二次负荷应在25%-100%额定二次负荷范围内；电流 互感器额定二次负荷的功率因数应为0.8-1.0；电压互感器额定二次功 率因数应与实际二次负荷的功率因数接近。
• b）接入中性点绝缘系统的3台电压互感器，35kV及以上的 宜采用Y/y方式接线； 35kV及以下的宜采用V/v方式接线。 接入非中性点绝缘系统的3台电压互感器，宜采用Y0/y0方式 接线，其一次侧接地方式和系统接地方式一致。
• c）低压供电、负荷电流为50A及以下时，宜采用直接接入 式电能表；负荷电流为50A以上时，宜采用经电流互感器接 入式的接线方式。
三、电能表的接线.
电能计量装置的接线第一节 单相电能表接线一、直接接入式二、经互感器接入式L （a ）（b ）第二节 三相四线有功电能表接线一、直接接入式图4—1—2 经电流互感器接入单相电能表的 （a ） 电流、电压线共用方式接线图 （b ） 电流、电压线分开方式接线图接线图4—1—3 同时经电流互感器、电压互感器接入单相电能表的接线L 1 NL 3 L 2 电 源 负 载图4—2—1 三相四线有功电能表标准接线（低压）二、三相四线有功电能表正确接线的相量图三、经互感器接入式L L L 电 源 负 载图4—2—3 电压、电流线共用接线方式（低压）B∙U ∙C ∙I图4—2—2 三相四线有功电能表接感性负载时的相量图 各元件所接电压、电流L L L 电 源 负 载图4—2—4 电压、电流线分开接线方式（低压）图4—2—4 三相四线有功电能表经互感器 （TV 、YA ）负载电压公共线断，由于相电压中没有零序分量，将引起附加误差第三节 三相三线有功电能表接线一、直接接入式图4—3—1 计量三相三线有功电能表的标准接线方式A负 载C B二、经互感器接入式三、三相三线有功电能表标准接线相量图B图4—3—3 三相三线电能表标准接线相量图图4—3—2 电压互感器V ，v 接线 LL L 电 源第四节 三相无功电能表接线一、三相四线无功电能表接线一般三相四线无功电能表多采用跨相90°型无功电能表（为三相三元件）二、三相三线无功电能表接线一般三相三线无功电能表多采用60°型无功电能表（为三相二元件）。
（但三相电压仍需对称或只为简单不对称，否则将产生附加误差。
）负载 LL L 电 源 图4—4—2 60°型三相三线无功电能表直接接入式接线负 载AB C 电 源图4—4—1 90°型三相四线无功电能表标准接线图N第五节 电能表联合接线一、概念电能表的联合接线系指在电流互感器或电流、电压互感器二次回路中同时接入有功、无功电能表以及其它有关测量仪表（失压记录表、最大需量表）。

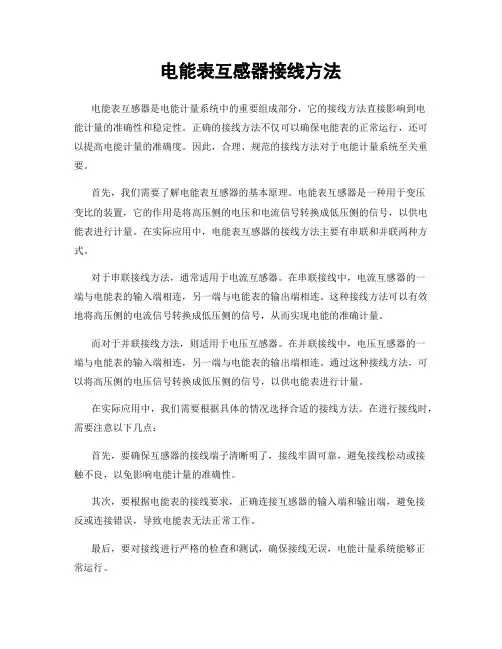

电能表互感器接线方法
电能表互感器接线方法电能表互感器是电能计量系统中的重要组成部分，它的接线方法直接影响到电能计量的准确性和稳定性。
正确的接线方法不仅可以确保电能表的正常运行，还可以提高电能计量的准确度。
因此，合理、规范的接线方法对于电能计量系统至关重要。
首先，我们需要了解电能表互感器的基本原理。
电能表互感器是一种用于变压变比的装置，它的作用是将高压侧的电压和电流信号转换成低压侧的信号，以供电能表进行计量。
在实际应用中，电能表互感器的接线方法主要有串联和并联两种方式。
对于串联接线方法，通常适用于电流互感器。
在串联接线中，电流互感器的一端与电能表的输入端相连，另一端与电能表的输出端相连。
这种接线方法可以有效地将高压侧的电流信号转换成低压侧的信号，从而实现电能的准确计量。
而对于并联接线方法，则适用于电压互感器。
在并联接线中，电压互感器的一端与电能表的输入端相连，另一端与电能表的输出端相连。
通过这种接线方法，可以将高压侧的电压信号转换成低压侧的信号，以供电能表进行计量。
在实际应用中，我们需要根据具体的情况选择合适的接线方法。
在进行接线时，需要注意以下几点：首先，要确保互感器的接线端子清晰明了，接线牢固可靠，避免接线松动或接触不良，以免影响电能计量的准确性。
其次，要根据电能表的接线要求，正确连接互感器的输入端和输出端，避免接反或连接错误，导致电能表无法正常工作。
最后，要对接线进行严格的检查和测试，确保接线无误，电能计量系统能够正常运行。
总之，电能表互感器的接线方法是电能计量系统中至关重要的一环，正确的接线方法可以保证电能计量的准确性和稳定性。
因此，在进行接线时，我们需要严格按照要求进行操作，确保接线的准确性和可靠性，从而保证电能计量系统的正常运行。
电能表的接线
电能表的接线--------------------------------------------------------------------------作者: _____________ --------------------------------------------------------------------------日期: _____________电能计量装置的接线第一节单相电能表接线一、直接接入式二、经互感器接入式第二节 三相四线有功电能表接线一、直接接入式 图4—1—2 经电流互感器接入单相电能表的（a ） 电流、电压线共用方式接线图图4—1—3 同时经电流互感器、电压互感器接入单相二、三相四线有功电能表正确接线的相量图三、经互感器接入式L L L 电 源 负 载图4—2—3 电压、电流线共用接线方式（低B•U •C •I图4—2—2 三相四线有功电能表接感性负载时的相量图AI BI CI 各元件所接电压、电L L L 电 源 负 载图4—2—4 电压、电流线分开接线方式（低压）图4—2—4 三相四线有功电能表经互感器 负载电压公共线断，由于相电压中没有零序分量，将引起附加误差第三节 三相三线有功电能表接线一、直接接入式图4—3—1 计量三相三线有功电能表的标准接线A 负 载CB二、经互感器接入式三、三相三线有功电能表标准接线相量图 图4—3—2 电压互感器V ，v 接L L L 电 源第四节 三相无功电能表接线一、三相四线无功电能表接线一般三相四线无功电能表多采用跨相90°型无功电能表（为三相三元件）二、三相三线无功电能表接线负 载AB C 电 源图4—4—1 90°型三相四线无功电能表标准接线N一般三相三线无功电能表多采用60°型无功电能表（为三相二元件）。
（但三相电压仍需对称或只为简单不对称，否则将产生附加误差。
）负 载L L L电 源 图4—4—2 60°型三相三线无功电能表直接接入式接负 载A BC电源图4—4—3 60°型三相三线无功电能表经电流互感器接入式接线第五节电能表联合接线一、概念电能表的联合接线系指在电流互感器或电流、电压互感器二次回路中同时接入有功、无功电能表以及其它有关测量仪表（失压记录表、最大需量表）。
电能表接线
电能表接线在家庭电力系统中，电能表是一个重要的设备，用于测量、记录和报告所消耗的电能。
正确接线电能表对于确保电能计量的准确性和安全性非常重要。
本文将介绍电能表的接线步骤和注意事项。
准备工作在开始接线之前，需要准备以下材料和工具：1.电能表：确保选择适合所需功率和电压的电能表。
2.电线：根据电能表的额定电流和电压，选择适当规格的电线。
3.刀具：用于剥除电线绝缘层的工具。
4.螺丝刀：用于拧紧电线连接器的工具。
5.绝缘胶带：用于保护电线绝缘层和连接导线。
接线步骤接下来，将介绍电能表接线的步骤：1.关闭电源：在进行任何接线之前，确保关闭电源，以避免触电事故的发生。
可以将主开关或断路器切换至关闭位置。
2.安装电能表：根据电能表的安装要求，在合适的位置固定电能表。
通常情况下，电能表应安装在干燥、通风良好的位置，并保持与其他设备的安全距离。
3.选择适当的接线方式：根据电能表的类型和用途，选择适当的接线方式。
常见的接线方式有单相三线制、三相四线制等。
确保选择正确的接线方式，以确保电能表的正常运行。
4.剥离电线绝缘层：使用刀具，剥离电线两端约1-2厘米的绝缘层。
确保剥离的长度适当，以便正确连接电线。
5.连接电线：按照电能表的接线图，将剥离的电线连接到正确的端子上。
通常情况下，电能表的端子上会标有相应的符号或标识，以指示正确的连接方式。
6.检查连接：在完成连接之后，检查所有连接是否安全牢固。
用螺丝刀适当拧紧连接器，确保电线与端子之间的接触牢固可靠。
7.绝缘保护：使用绝缘胶带将连接部分进行绝缘保护，以防止导线短路或电击事故的发生。
确保绝缘胶带覆盖整个连接部分，并紧密贴合。
8.恢复电源：在进行所有接线和连接检查之后，确保所有接线都正确无误，然后打开主开关或断路器，恢复电源供应。
注意事项在接线电能表时，还需要注意以下事项：•严格遵守安全规定：接线工作需要保证安全。
在进行任何接线之前，确保已经关闭电源，并注意避免触电事故的发生。

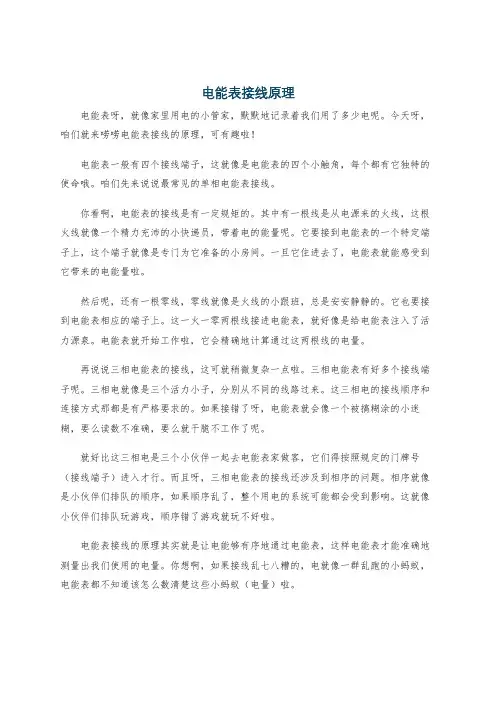

电能表接线原理
电能表接线原理电能表呀，就像家里用电的小管家，默默地记录着我们用了多少电呢。
今天呀，咱们就来唠唠电能表接线的原理，可有趣啦！电能表一般有四个接线端子，这就像是电能表的四个小触角，每个都有它独特的使命哦。
咱们先来说说最常见的单相电能表接线。
你看啊，电能表的接线是有一定规矩的。
其中有一根线是从电源来的火线，这根火线就像一个精力充沛的小快递员，带着电的能量呢。
它要接到电能表的一个特定端子上，这个端子就像是专门为它准备的小房间。
一旦它住进去了，电能表就能感受到它带来的电能量啦。
然后呢，还有一根零线，零线就像是火线的小跟班，总是安安静静的。
它也要接到电能表相应的端子上。
这一火一零两根线接进电能表，就好像是给电能表注入了活力源泉。
电能表就开始工作啦，它会精确地计算通过这两根线的电量。
再说说三相电能表的接线，这可就稍微复杂一点啦。
三相电能表有好多个接线端子呢。
三相电就像是三个活力小子，分别从不同的线路过来。
这三相电的接线顺序和连接方式那都是有严格要求的。
如果接错了呀，电能表就会像一个被搞糊涂的小迷糊，要么读数不准确，要么就干脆不工作了呢。
就好比这三相电是三个小伙伴一起去电能表家做客，它们得按照规定的门牌号（接线端子）进入才行。
而且呀，三相电能表的接线还涉及到相序的问题。
相序就像是小伙伴们排队的顺序，如果顺序乱了，整个用电的系统可能都会受到影响。
这就像小伙伴们排队玩游戏，顺序错了游戏就玩不好啦。
电能表接线的原理其实就是让电能够有序地通过电能表，这样电能表才能准确地测量出我们使用的电量。
你想啊，如果接线乱七八糟的，电就像一群乱跑的小蚂蚁，电能表都不知道该怎么数清楚这些小蚂蚁（电量）啦。
而且呀，正确的接线还关系到用电的安全呢。
要是接线不对，可能就会出现漏电或者短路的情况。
这就像是家里的小电路们在闹脾气，要是它们闹起来，那可不得了，可能会把家里的电器都给弄坏呢。
在实际接线的时候啊，电工师傅们可都是小心翼翼的。
他们就像对待自己心爱的小宝贝一样对待电能表的接线工作。
家用电表的2种接线方法
家用电表的2种接线方法
家用电表是家庭电路中必不可少的元器件之一，用于测量电能的使用情况。
在安装家用电表时，有两种不同的接线方法可供选择。
第一种接线方法是串联接线。
这种方法将电表安装在电路的主线上，即电源线和负载线之间。
当电流通过电路时，它会流经电表并被测量。
这种接线方法的优点是测量精度较高，但需要切断电路进行安装。
第二种接线方法是并联接线。
这种方法将电表连接到电路的分支线上，即负载线和地线之间。
电流不会流经电表，而是通过分支线流过去。
这种接线方法的优点是安装简单，无需切断电路，但测量精度较低。
选择何种接线方法取决于实际情况。
如果需要测量精度较高的电能使用情况，建议采用串联接线方法。
如果安装简单、不希望切断电路，可以选择并联接线方法。
无论采用哪种方法，务必按照电表说明书上的指示进行正确安装，以确保测量精度和电路安全。
- 1 -。
电能表的接线原理
第三节 电能表的测量接线 电能表的测量接线根据被测线路分为单相、三相三线和三相四线，并依据被测负荷的大小和计费方式分为直接接入式、经电流互感器接入式、经电压互感器和电流互感器接入式、有功无功联合接线等形式。
电能表的接线正确与否，不仅影响电能的正确计量，还影响用电安全，因此，选择、使用标准的接线方式十分重要。
在进行接线之前，必须看明白接线图(图中圆圈部分表示一组驱动元件，较粗的横线表示电流线圈，较细的竖线表示电压线圈，线圈的进线端在旁边加点注明)，分清电流线圈和电压线圈的接线端子及进线与出线端子。
配套使用TA、TV时，必须正确识别互感器的极性，电流互感器的一次与二次进出线分别以L1、L2与K1、K2表示，电压互感器的一次与二次接线端分别以大写U、V、W(或A、B、C)与小写u、v、w(或a、b、c)表示。
接线时，注意接线螺丝必须压紧导线，以免接触不良导致过热烧毁接线端子；TA、TV二次侧均应可靠接地，以保证人身及设备的安全；接线完毕必须复核所接线路，完全无误方可送电。
1 单相电能表测量接线 单相电能表的接线使用最多，特别注意一点，即必须将相线(火线)连接电流线圈进线端子(一般是第一个接线端子)。
(1)单相直接接入式。
这种接线适用于城乡居民生活用电，见图3－1(a)。
图3－1 单相电能表测量接线图 (2)单相经TA接入式。
这种接线适用于单相负荷较大的厂房、车间、矿区的照明以及居民用电的总表等，见图3－1(b)。
有的电工为了接线省事一点，将电源L1与TA二次接线端子K1连接，利用电流二次导线到电能表的电流接线端子，通过连片或挂勾将电压送到电压接线端子，见图3－1(c)。
这种接线虽然也能正确计量电能，但TA二次侧不能可靠接地(如果接地等于相线直接接地)，一旦TA二次侧开路，则会因产生的高电压威胁人身与设备安全，所以不提倡使用。
2 三相三线电能表测量接线 三相三线接线方式适用于三相负荷较平衡电能的测量，动力、照明在同一回路、三相负荷严重不平衡时，不宜采用此种接线。
单相、三相电能表常见接线图
单相、三相电能表常见接线图电能表介绍电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表。
电能表按其使用的电路可分为直流电能表和交流电能表。
其中，直流电能表是针对直流屏、太阳能供电、电信基站、地铁等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。
既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议.直流电能表家用较少，因为主要用于测量电能，如果是进行一些小制作，需要显示电压电流，那就可以直接买电压表或电流表。
下图是某款直流电能表应用的一些场合：某直流电能表的一些使用场合某款直流电能表表头的实物接线图家庭应用更多的还是交流电能表，按其相线可分为单相电能表、三相三线电能表和三相四线电能表。
下面是某款智能家用单相表的注解图：电能表按照安装接线方式可分为：直接接人式和间接接入式(经互感器接入)。
单相电表的直接接入方式单相表直接接入的接线方式又分为跳入式接线和顺入式接线，在对电度表进行接线之前，需要用万用表辨认电能表接线方式：第一步，将万用表打在RX100档，测试万用表电阻档准确性，并进行调零操作；第二步，将两表笔接触电度表1、2接线柱，如果阻值较小，近乎于零，则1、3是进线端，电能表为跳入式接线；如果测得的阻值较大，约为1000Ω，则1、2为进线端，电度表为顺入式接线；单相表的接线盒一般有接线图，上图为直接接入跳入式接线，在接线盒从左到右有4个孔，进户相线经空气开关后接至电表的1孔，零线接第3孔；2孔线、4孔线分别为电源相线和零线的出线应接至负荷；外壳为金属的应接至接地端子。
互感器上图中用到了互感器，为了便于初学者了解，我们这里先插入一段关于它们的内容，互感器又称为仪用变压器，是电流互感器和电压互感器的统称。
能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。
其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
第六章电能计量装置接线方式
火线如此零线不。
接线压实不可虚， 否则过热外壳糊。 一号端旁小连片， 保持原状莫拆除。
电能计量
电能计量
电能计量
现象分析1：单相电能表按下图接线，当用户
用电时电能表将如何计量？此时负载相量图如 何？请对图加以修正。 很明显：电流线圈 正确接线原则： 极性接反
1）电流元件串接于火线中 2）电压元件并接于电源侧
Z
ⅠAUAN
此时电能表正转
～
N
电能计量
单 相 电 能 表 相 量 图
电能表所测有功功率：
P = U I cos φ
电能表(感应式)的驱动力矩：
MQ = K ΦI ΦU sinψ
电能计量
单相电能表实际接线图
电能计量
单相表直接接线 方法 ——口诀
单相电表四端口， 1、2、3、4左到右 1、2接火3、4零， 单数为进双数出。 进出颠倒表反转，
M Q K (U P I A sin A U P I B sin B U P I C sin C ) KQ
电能计量
无功表接线总结：
60°型无功电能表（有功表在电压线圈串接一电阻）
——以二元件使用较广
——二元件60型无功表（ IaUbc、IcUac），只适用 于三相三线电路无功电能测量
电能计量
三相四线有功表原理接线
P U A I AN cos a U B I BN cos b U C I CN cos c
电流元件串接在火线中 电压元件并接在电源侧
A B
ⅠAUAN
i 及 iU 都从同名端 “• ” 输 入
ⅠBUBN ⅠCUCN
C N
电能计量
三相四线有功表电路原理接线
三相电表接法
三相电表接法三相电表是指三相电表中的电能计量仪表，它能够测量一相和三相电源的电能消耗。
在计量电的使用量时，可以通过它们的电功率和电压实现对功率因数的测量，这使得它们成为计量电能消耗的首选仪器。
由于它们的用途，广泛应用于家庭、公司和工厂等单位的电能计量中。
要正确使用三相电表，就必须要正确接法，以保证测量的准确性。
三相电表接法一般分为两种：视在接法和有功接法。
视在接法是指将三相电表的视在表示和计量的功率总和接入电源，它可以接在电源的相线、中性线和地线之间；有功接法则是将三相电表的有功表示和计量的功率总和接入电源，它可以接在电源的相线和中性线之间。
视在接法是将三相电表的视在表示和计量的功率总和接入电源，它可以接在电源的相线、中性线和地线之间，视在接法又可以分为率定接法、率定与相对接法、电流与电压接法、比较接法等。
率定接法是把三相电表的比较点接入电源的相线、中性线和地线上；率定与相对接法是把三相电表的比较点接入电源的相线、中性线和地线上，但是电流是接到飞轮上，飞轮和电表之间进行比较；电流与电压接法是把三相电表的比较点接入电源的相线、中性线和地线上，但是电流是接到阻抗上，而电压直接被接到电表上；比较接法是把三相电表的比较点接入电源的相线和中性线之间，这种接法一般用于无地线的用电场合。
有功接法是将三相电表的有功表示和计量的功率总和接入电源，它可以接在电源的相线和中性线之间，有功接法又可以分为率定接法、率定较量接法、绝缘串联接法、比较接法等。
率定接法是把三相电表的比较点接入电源的相线和中性线之间；率定较量接法是把三相电表的比较点接入电源中的三相线和中性线之间，有功表示被接在其中一相电源上；绝缘串联接法是把三相电表的有功表示接入电源中的三个相线之间，中性线留出；比较接法是把三相电表的比较点接入电源的相线和中性线之间，这种接法一般用于无地线的用电场合。
以上就是关于三相电表接法的介绍，其中有相对比较繁琐的接法，需要根据电源和用电系统的不同，选择相应的接法使用，以正确测量电能消耗。
土木工程知识点-3分钟教会你接好带电流互感器的电度表
土木工程知识点-3分钟教会你接好带电流互感器的电度表有些电工朋友会接一般的电路线，但是遇到电表就不会接了，大多情况下，电表都是供电局来接的，自己很少动手，现在用3分钟时间给大家讲解如何接三相四线电度表。
简单的说：三相电度表有十一个接线孔，其中最后两个孔10、11是零线接孔，13，46，79，分别接三个互感器(每个互感器有两接线端子，注意它们是分出入的)。
而258是接相线的。
当然还有别是的接法，这样说简单些而已。
三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图：3个互感器S1接分别电表1、4、7。
S2接电表3、6、9并接地。
电表的2、5、8接电源三相A.B.C上端，电表10号端接零线。
接线要点：1、不能接错相，就是A相电流必需与A相电压接在一组，B、C相同理；2、电流线首尾端不能按错。
扩展阅读-三相四线制三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。
在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。
而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线电压中获得220V相电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
三相直通表接线方法
三相直通表接线方法摘要：1.三相直通表接线方法简介2.三相直通表接线的基本步骤3.三相直通表接线的注意事项4.总结正文：三相直通表接线方法是一种电能表的接线方式，它通过特定的接线方式，使电能表能够正确地测量三相电流和电压，从而实现对电能的准确计量。
在实际应用中，掌握三相直通表接线方法非常重要。
首先，我们来了解一下三相直通表接线方法的基本概念。
三相直通表接线方法是指在电能表的接线过程中，将三个相位的电流线和三个相位的电压线分别接入电能表的对应接线柱，从而实现电能表对三相电流和电压的测量。
这种接线方法的主要特点是接线简单、测量准确，因此在实际应用中得到了广泛的应用。
接下来，我们来看一下三相直通表接线的基本步骤。
首先，需要准备好所需的工具和材料，包括三相电能表、接线柱、电线等。
然后，按照以下步骤进行接线：1.将三个相位的电流线分别接入电能表的对应接线柱。
一般来说，电流线的颜色分别为红、黄、蓝，分别代表A、B、C 三相电流。
2.将三个相位的电压线分别接入电能表的对应接线柱。
电压线的颜色一般为红、绿、黑，分别代表U、V、W 三相电压。
3.将电能表的中性线（通常为黑色）接入电能表的中性线接线柱。
4.将电能表的接地线（通常为黄绿色）接入电能表的接地线接线柱。
最后，检查接线是否牢固，确保没有接错线，然后将电能表安装到合适的位置，即可投入使用。
在接线过程中，还需要注意以下几点：1.接线时应确保电流线和电压线分开，避免短路。
2.接线时应使用足够截面积的电线，以保证电流的稳定传输。
3.接线过程中应避免接错线，以免造成电能表损坏。
总之，掌握三相直通表接线方法对于正确使用电能表具有重要意义。
资料：电能表的接线原理2
第三节电能表的测量接线电能表的测量接线根据被测线路分为单相、三相三线和三相四线，并依据被测负荷的大小和计费方式分为直接接入式、经电流互感器接入式、经电压互感器和电流互感器接入式、有功无功联合接线等形式。
电能表的接线正确与否，不仅影响电能的正确计量，还影响用电安全，因此，选择、使用标准的接线方式十分重要。
在进行接线之前，必须看明白接线图(图中圆圈部分表示一组驱动元件，较粗的横线表示电流线圈，较细的竖线表示电压线圈，线圈的进线端在旁边加点注明)，分清电流线圈和电压线圈的接线端子及进线与出线端子。
配套使用TA、TV时，必须正确识别互感器的极性，电流互感器的一次与二次进出线分别以L1、L2与K1、K2表示，电压互感器的一次与二次接线端分别以大写U、V、W(或A、B、C)与小写u、v、w(或a、b、c)表示。
接线时，注意接线螺丝必须压紧导线，以免接触不良导致过热烧毁接线端子；TA、TV二次侧均应可靠接地，以保证人身及设备的安全；接线完毕必须复核所接线路，完全无误方可送电。
1 单相电能表测量接线单相电能表的接线使用最多，特别注意一点，即必须将相线(火线)连接电流线圈进线端子(一般是第一个接线端子)。
(1)单相直接接入式。
这种接线适用于城乡居民生活用电，见图3－1(a)。
图3－1 单相电能表测量接线图(2)单相经TA接入式。
这种接线适用于单相负荷较大的厂房、车间、矿区的照明以及居民用电的总表等，见图3－1(b)。
有的电工为了接线省事一点，将电源L1与TA二次接线端子K1连接，利用电流二次导线到电能表的电流接线端子，通过连片或挂勾将电压送到电压接线端子，见图3－1(c)。
这种接线虽然也能正确计量电能，但TA二次侧不能可靠接地(如果接地等于相线直接接地)，一旦TA二次侧开路，则会因产生的高电压威胁人身与设备安全，所以不提倡使用。
2 三相三线电能表测量接线三相三线接线方式适用于三相负荷较平衡电能的测量，动力、照明在同一回路、三相负荷严重不平衡时，不宜采用此种接线。
电能表接线分析
* *
* *
UA=0 IA
IC
UC
IB UB=0
计量功率：P=P3=IUcosφ 少计2/3的电量
（3）、电压回路三相开路
*
*
** * *
* *
* *
* *
UA=0 IA
IC UC=0
IB UB=0
计量功率：P=0
电能表不转
4、电流互感器二次极性接反 （1）、一相电流反接
UA IA
A
B
C
N
IN
-IAUA IBUB ICUC
UA IA
IC UC
IB
UB
计量功率：
P=IUcos（120-φ）+IUcos （120+φ） +IUcos（120-φ） =3IUcos （120-φ）
（6）、A、B两相电流电压不同相，A相电流反接
A
B
C
N
IN
-IAUB IBUA ICUC
60+ φ 120+φ φ
UA IA
U0 IC
UC -IA IB
目录
单相电能表的接线 三相三线电能表接线 三相四线电能表的接线 电能表的接线检查及判断方法
单相电能表的接线
一、单相电能表的正确接线
序号 1 2 3
4
5
6
接线方式
计算倍率公式
一进一出直接接入方式 二进二出直接接入方式
不需计算 用本身倍率
经电流互感器的电压线和电流线共用方 式
经电流互感器的电压线和电流线分开方 式
（2）、电流回路二相开路
*
*
** * *
* *
* *
* *
UA IA
广东奇胜电气有限公司电表接法
广东奇胜电气有限公司电表接法
电表的接线方法有直接接入法、经互感器接入法两种。
直接接入法一般是1、3接进线，2、4接出线；或是1、2接进线，3、4接出线，适用于负载的功率在电度表允许的范围内的电流线圈。
经互感器接入法一般是电度表内5和1端未断开，互感器的K2端子不接地；或是电度表内5和1端短接片已断开，互感器的K2端了接地。
使用电表有哪些注意事项
1、首先电表连接时，正负接线柱要正确连接，必须从正极接入，负线流出。
而且电表在串接时，为了测量值更加精确，建议选择内阻小的电表测量。
2、其次使用电表时，所测电路的电流值须在电表承受范围内，否则不但无法测出电流值，使电表指针变弯，还会烧毁电表。
3、接着不能将电表接在正负两极之间测量，由于磁场的原因会导致指针偏转，造成测量值不准确。
因此尽量避免开磁场测量。
4、最后如果无法估算被测电流多少时，最好先拿电路一个线头与电表接线快速触碰，看看指针偏转是否在量程之内，一旦超出电表范围，需要改换更大容量的电表。
另外，还可将电表串联的可变电阻接入被测电路中。
同时将可变电阻器电阻和电表的量程调到最大，这样电路接通后，可变电阻会慢慢变小，甚至变零，就能选择合适量程的电表了。
电表箱电表及2兀和单兀接线
电表箱电表及2兀和单兀接线
对于电表箱电表及2位和单位接线的信息，我可以提供一些基本的知识：
在一个电表箱中，电表是用来测量电力消耗的仪表。
电表一般有两个接线端子，分别是L（或者L1）和N，用于连接电源的相线和零线。
L端子是电源的相线，N端子是电源的零线。
可能还有一个E接线端子，用于连接接地线。
在电表箱中，对于使用一个单相电表和两个光纤端子的情况，接线方式为：
1. 将电源的相线L连接到电表的L（或者L1）接线端子上；
2. 将电源的零线N连接到电表的N接线端子上；
3. 将需要测量电力消耗的设备的相线L连接到电表的另一个端口（可能是L2或者L3）上；
4. 将设备的零线N连接到电表的N接线端子上。
以上是一般的接线方式，请确保在进行接线之前，先关闭电源，并且找到专业电工进行操作。
此外，根据不同的情况和国家标准，接线方式可能会有所不同，请遵守当地的电气安全规范和法律法规。
