电力系统分析

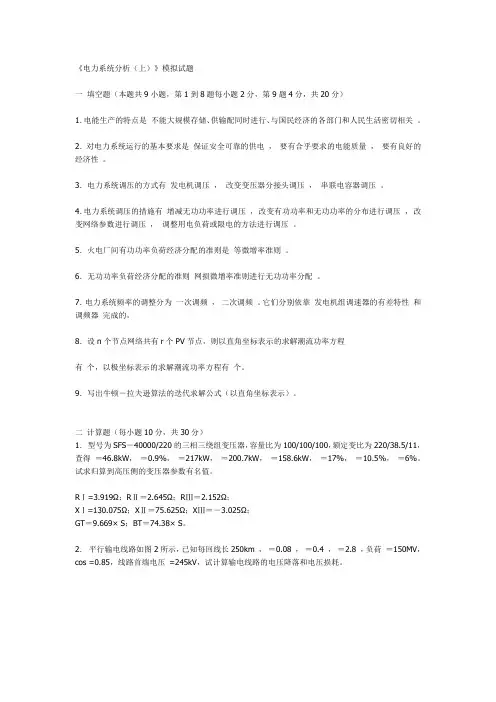

《电力系统分析（上）》模拟试题一填空题（本题共9小题，第1到8题每小题2分，第9题4分，共20分）1．电能生产的特点是不能大规模存储、供输配同时进行、与国民经济的各部门和人民生活密切相关。

2．对电力系统运行的基本要求是保证安全可靠的供电，要有合乎要求的电能质量，要有良好的经济性。

3．电力系统调压的方式有发电机调压，改变变压器分接头调压，串联电容器调压。

4．电力系统调压的措施有增减无功功率进行调压，改变有功功率和无功功率的分布进行调压，改变网络参数进行调压，调整用电负荷或限电的方法进行调压。

5．火电厂间有功功率负荷经济分配的准则是等微增率准则。

6．无功功率负荷经济分配的准则网损微增率准则进行无功功率分配。

7．电力系统频率的调整分为一次调频，二次调频。

它们分别依靠发电机组调速器的有差特性和调频器完成的。

8．设n个节点网络共有r个PV节点，则以直角坐标表示的求解潮流功率方程有个，以极坐标表示的求解潮流功率方程有个。

9．写出牛顿－拉夫逊算法的迭代求解公式（以直角坐标表示）。

二计算题（每小题10分，共30分）1．型号为SFS－40000/220的三相三绕组变压器，容量比为100/100/100，额定变比为220/38.5/11，查得＝46.8kW，＝0.9%，＝217kW，＝200.7kW，＝158.6kW，＝17%，＝10.5%，＝6%。

试求归算到高压侧的变压器参数有名值。

RⅠ=3.919Ω；RⅡ＝2.645Ω；RⅢ＝2.152Ω；XⅠ=130.075Ω；XⅡ＝75.625Ω；XⅢ＝－3.025Ω；GT＝9.669× S；BT＝74.38× S。

2．平行输电线路如图2所示，已知每回线长250km ，＝0.08 ，＝0.4 ，＝2.8 ，负荷＝150MV，cos =0.85，线路首端电压=245kV，试计算输电线路的电压降落和电压损耗。

3．降压变压器等值电路示于图3。

归算到高压侧的阻抗为欧。

(完整版)电力系统分析试题及参考

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

电力系统分析测试题

电力系统分析测试题一、单选题（共100题，每题1分，共100分）1、电力系统无功电源最优分布的原则是（）。

A、等耗量微增率准则；B、最优网损微增率准则；C、等网损微增率准则；D、等比耗量准则。

正确答案：C2、无功功率通过线路电阻时（）A、产生无功功率损耗B、既不产生有功功率损耗也不产生无功功率损耗C、产生有功功率损耗D、不产生有功功率损耗正确答案：C3、在短路种类中，哪种短路方式占比重最大。

A、单相短路接地B、两相短路C、两相短路接地D、三相短路正确答案：A4、长线路是长度超过（）km的架空线路。

A、500B、100C、200D、300正确答案：D5、架空输电线路全换位的目的是（）。

A、使三相线路的电阻参数相等；B、减小线路电抗；C、减小线路电阻。

D、使三相线路的电抗和电纳参数相等；正确答案：D6、中性点不接地系统对设备绝缘的要求A、都不对B、不变C、低D、高正确答案：D7、短路电流最大有效值出现在（）。

A、短路发生后约1/4周期时B、短路发生瞬间C、短路发生后约一个周期时D、短路发生后约半个周期时正确答案：D8、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压( )A、距故障点越近就越高B、与距离无关C、距故障点越远就越高D、距离故障点越近就越低正确答案：A9、电力系统中性点接地方式不包括:A、经消弧线圈接地B、直接接地C、经电阻接地D、经电容接地正确答案：D10、线路结构中不包括( )。

A、绝缘子B、绝缘层C、金具D、避雷线正确答案：B11、系统中无功功率电源分布的目的是（）A、降低系统有功损耗B、提高系统电能质量C、提高系统电压水平D、提高系统频率水平正确答案：A12、中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（）A、倍的线电压B、倍的线电压C、倍的相电压D、倍的相电压正确答案：C13、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

电力系统分析模拟考试题

电力系统分析试题（时间100分钟，满分100分）一•单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是（）。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是（）。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是（）。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为（）。

A、n >h 阶；B、（n—1） x（n —1）阶；C、（n + 1） x（n+ 1）阶。

8、系统中有功功率不足，会造成（）。

A、电压水平上升；B、电压水平下降；C、频率下降。

J发电厂两台发电机组并列运行时，如果两台发电机的育功出力都没有达到额定值，且有<1,. 冒险当发电厂有功负荷减小时，应该首先减小有功出力的是（）・心A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

电力系统分析试题及答案

电力系统分析试题及答案一、选择题1. 下列哪项不属于电力系统中常用的导体材料？A. 铜线B. 铝线C. 铁线D. 银线答案：D2. 电力系统中，当负荷增大时，电源电压会发生什么变化？A. 电源电压上升B. 电源电压下降C. 电源电压不变D. 无法确定答案：B3. 下列哪个设备不属于电力系统中的保护装置？A. 继电器B. 开关C. 计算机控制系统D. 断路器答案：C4. 在电力系统中，下列哪个表达式描述了瞬时功率？A. P = IVB. P = VIC. P = I^2RD. P = V^2/R答案：A5. 根据欧姆定律，下列哪个等式描述了电阻的关系？A. U = IRB. V = IRC. V = I/RD. U = I/R答案：A二、填空题1. 电力系统的主要组成部分包括___________、输电网和配电网。

答案：发电机组2. 在电力系统中，变压器起到________________的作用。

答案：电压变换3. 两台电阻为R1和R2的电阻器串联，总电阻为______。

答案：R1 + R24. 电力系统中，三相电流的相位差为______度。

答案：1205. 电力系统中，交流电频率的单位为______。

答案：赫兹三、解答题1. 请简要描述电力系统中发电机组的基本原理和作用。

答案：发电机组是电力系统中的主要设备之一，其基本原理是通过机械能驱动发电机转子进行旋转，使其磁场与定子磁场发生相互作用，从而产生感应电动势。

这种感应电动势通过导线输送出来，供电系统中的负载使用。

发电机组的作用是将机械能转化为电能，为电力系统的正常运行提供电源。

2. 请解释什么是电力系统的短路故障，并描述短路故障可能产生的危害。

答案：电力系统的短路故障是指电力系统中电源之间或电源与负载之间发生低阻抗的直接连接。

短路故障可能会导致以下危害：- 电流过大，可能会导致设备烧毁或损坏。

- 电压异常，可能会导致设备失效或电网不稳定。

- 电力系统过载，可能会引发电力系统的连锁故障。

电力系统分析试题及答案

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

电力系统暂态分析模拟考试试题

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

电力系统分析测试题及答案

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的(____)。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是(____)。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压(____)。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是(____)。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持(____)。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为(____)。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是(____)。

A、l-35kV之间B、35-220kVC、1kV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是(____)。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统(____)。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(____)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(____)。

(完整版)电力系统暂态分析模拟考试试题

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

电力系统分析试题及参考

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

(完整版)电力系统分析试题及参考答案

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为零。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统暂态分析模拟考试试题

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

电力系统暂态分析模拟考试试题

电力系统暂态分析模拟考试试题（时间100分钟,满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√"，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响.（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

( ）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性.（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

( ）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时,短路电流中的负序和零序分量也将衰减到零。

（)7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流.( )8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（)9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地;C、两相短路。

3、电力系统的复杂故障是指( )。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值,则B、C两相非周期分量电流起始值（)。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是( ）。

模拟电网测试题及答案

模拟电网测试题及答案一、选择题1. 电力系统的基本功能是什么？A. 发电、输电、变电、配电B. 调节电压、频率C. 保证电能质量D. 所有选项都是2. 以下哪项不是电力系统的主要组成部分？A. 发电机B. 变电站C. 电力用户D. 风力发电机二、填空题3. 电力系统中的________是将电能从发电站输送到用电区域的设备。

答案：输电线路4. 电力系统中的________是用于改变电压等级的设备。

答案：变压器三、简答题5. 简述电力系统稳定性的重要性。

答案：电力系统的稳定性是指在正常运行或受到扰动后，系统能够保持或恢复到正常运行状态的能力。

稳定性的重要性在于确保电力系统的连续、可靠供电，防止大规模停电事故的发生。

四、计算题6. 假设一个电力系统在正常运行时，其总负荷为200 MW。

如果系统发生故障，导致负荷突然减少到150 MW，计算系统负荷减少的百分比。

答案：系统负荷减少的百分比 = [(200 - 150) / 200] × 100% = 25%五、论述题7. 论述电力系统自动化技术在现代电网中的应用及其优势。

答案：电力系统自动化技术在现代电网中的应用包括电网监控、负荷预测、故障诊断和恢复、电力市场运营等。

其优势包括提高电网运行的可靠性和安全性，优化资源配置，降低运营成本，提高电力系统的整体效率。

六、案例分析题8. 某地区电网在一次雷击后发生了大规模停电事件。

请分析可能的原因，并提出相应的预防措施。

答案：可能的原因包括输电线路直接被雷击、变电站设备过载或损坏、电网保护装置未能及时动作等。

预防措施包括加强输电线路的防雷措施，提高变电站设备的抗雷击能力，优化电网保护装置的配置和响应时间，加强电网的监控和预警系统等。

电力系统分析测试题含答案

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

电力系统分析(下)模拟试题及答案

电力系统分析〔下〕模拟试题，答案在后面显示模拟试题一、单项选择题(此题共15小题，每题2分，共30分)1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴重量是〔〕。

A.基频电流B. 倍频电流C. 直流电流D. 不确定2.输电线路的零序阻抗要比其正序阻抗〔〕。

A．相等B．大C．小D．不确定3.计算短路冲击电流时，冲击系数的变化范围是〔〕。

A．1≤k im≤2B．1≤k im≤1.9C．1≤k im≤1.8D．1≤k im≤1.74.电力系统静态稳定的有用判据是〔〕.5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和〔〕A．电容 B.电抗 C.电阻 D.电纳6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组〔〕接法时，该绕组端点与外电路是连通关系。

A．中性点接地Y0 B．中性点不接地Y C．三角形接法ΔD．三相平衡负载7. 电力系统的短路类型中，属于对称短路的是〔〕。

A 单相短路B．两相短路C．两相短路接地D．三相短路8. P-δ曲线被称为〔〕。

A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而〔〕。

A．增大B．减弱C．不变D．不确定10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取〔〕。

A．1.5 B．1.7 C．1.3 D．111. 变压器漏磁通的路径与所通电流的序别〔〕。

A.相同B.相反C.无关D．不确定12. 单线接地短路计算中，电压和电流的各序重量，可直接应用〔〕来求得。

A．正序网B．负序网C．零序网D．复合序网13. 输电线路的零序阻抗比正序阻抗〔〕。

A．相同B．大 C.小D．不确定14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗〔〕。

A．不变B．增大C．减小 D．不确定15. 与励磁绕组的自由直流产生的磁通有依存关系的重量是〔〕。

电力系统分析试题及答案

一、简答题1简述电力系统、电力网和动力系统这几个概念的联系和区别。

2电力系统运行的特点和要求分别是什么？3什么是短路故障？不对称故障有哪些种类？4短路故障的后果是什么？5什么情况下可认为电源为无限大功率电源？它的特点是什么？6电压偏移的定义是什么？7当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？8电力线路的正序电抗和负序电抗是否相等？二、计算题1有一回电压等级为 110kV ，长为100km 的输电线路，电阻 r 1=0.21 Q /km ，电抗x i =0.415 Q /km ,电纳b 1=2.84 x 10-S/km ,末端接一台容量为 31.5MVA 的降压变压器，变比为110/11kV 。

如图1所示。

变压器参数为 P<= 190kW U%=10.5, F b = 31.05kW , |。

％= 0.7。

当A 点实际电压为115kV 时，求A C 二点间的电压损耗及 B 点和C 点的实际电压。

3系统如图3所示。

d 点发生三相短路，变压器 T 2空载。

求：（1）求用标幺值表示的等值网络；（2）短路处起始次暂态电流和短路容量；（3）计算短路冲击电流；（4）若电源容量为无试画出双绕组变压器等值电路。

5试画出电力线路等值电路。

6电力系统中性点接地方式有哪些？各有什么特点？7我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。

8试分别说明电压损耗和电压降落的概念。

二、计算题A 100km2如图2所示网络，求短路冲击电流、短路电流SFL1-31500/110 ko - 110/11kV10.5kV200MVA115/38.5kVU k %=10.5 L=50km 2 X 3.2MVA X 1=0.4O/km 35/10.5kV U k %=7限大，试计算短路冲击电流。

1200km 0.4Q /km （每） 31.5MVA U d %=10.5E d =1.08 10.5/121 kV 110/10.5 kV电力系统等值网络中，有名制和标么制分别表示什么含义？采用标么值计算有什么优点? 不对称短路有哪些短路形式？30MVA 31.5MVA 线路并联电容会增大还是变小0.51有一回电压等级为 110kV ,长为200km 的输电线路，电阻r i =o.i Q /km ,电抗x i =0.4 Q /km , 电纳6=2.84 x 10-6S/km ，试画出其等值电路并计算电力线路等值阻抗及对地导纳。
