旋转变压器的结构和原理

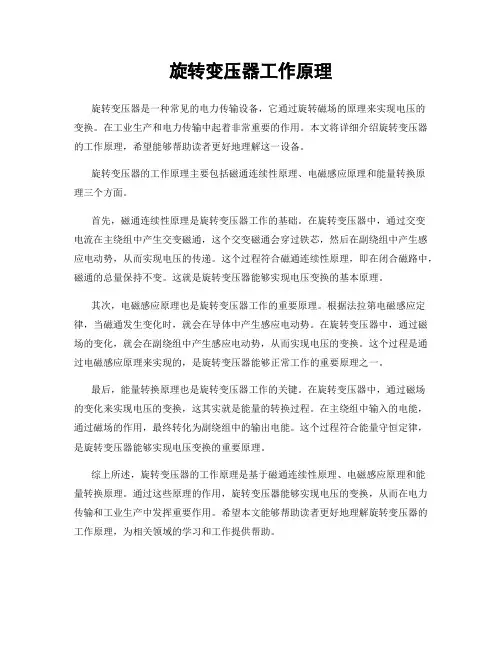

旋转变压器工作原理
旋转变压器工作原理旋转变压器是一种常见的电力传输设备，它通过旋转磁场的原理来实现电压的变换。
在工业生产和电力传输中起着非常重要的作用。
本文将详细介绍旋转变压器的工作原理，希望能够帮助读者更好地理解这一设备。
旋转变压器的工作原理主要包括磁通连续性原理、电磁感应原理和能量转换原理三个方面。
首先，磁通连续性原理是旋转变压器工作的基础。
在旋转变压器中，通过交变电流在主绕组中产生交变磁通，这个交变磁通会穿过铁芯，然后在副绕组中产生感应电动势，从而实现电压的传递。
这个过程符合磁通连续性原理，即在闭合磁路中，磁通的总量保持不变。
这就是旋转变压器能够实现电压变换的基本原理。
其次，电磁感应原理也是旋转变压器工作的重要原理。
根据法拉第电磁感应定律，当磁通发生变化时，就会在导体中产生感应电动势。
在旋转变压器中，通过磁场的变化，就会在副绕组中产生感应电动势，从而实现电压的变换。
这个过程是通过电磁感应原理来实现的，是旋转变压器能够正常工作的重要原理之一。
最后，能量转换原理也是旋转变压器工作的关键。
在旋转变压器中，通过磁场的变化来实现电压的变换，这其实就是能量的转换过程。
在主绕组中输入的电能，通过磁场的作用，最终转化为副绕组中的输出电能。
这个过程符合能量守恒定律，是旋转变压器能够实现电压变换的重要原理。
综上所述，旋转变压器的工作原理是基于磁通连续性原理、电磁感应原理和能量转换原理。
通过这些原理的作用，旋转变压器能够实现电压的变换，从而在电力传输和工业生产中发挥重要作用。
希望本文能够帮助读者更好地理解旋转变压器的工作原理，为相关领域的学习和工作提供帮助。
磁阻式旋转变压器结构组成_概述说明以及解释
磁阻式旋转变压器结构组成概述说明以及解释1. 引言1.1 概述磁阻式旋转变压器作为一种新型的变压器结构，具有很高的应用潜力和发展前景。
它通过利用磁阻效应实现了能量的传递和转换。
与传统的变压器相比，磁阻式旋转变压器在体积、质量和效率等方面都有着显著优势，因此受到了广泛关注。
1.2 文章结构本文首先介绍了磁阻式旋转变压器的概述，包括其基本原理和特点。
然后详细讲解了磁阻式旋转变压器的结构组成部分，包括定子、转子以及其他相关部件。
进一步探讨了磁阻式旋转变压器的工作原理，解释了能量传输过程中涉及到的关键物理现象。
接下来，文章将重点介绍磁阻式旋转变压器在能源领域的实际应用，并对其相比于其他类型变压器的优势进行了对比分析。
最后，我们将展望磁阻式旋转变压器未来的发展方向，并总结本文的主要内容和发现。
1.3 目的本文的目的是对磁阻式旋转变压器的结构组成进行详细说明和解释，以便读者深入了解其工作原理和应用领域。
通过对磁阻式旋转变压器进行实验和测试，并对测试结果进行数据处理和分析，我们可以评估其性能以及与其他类型变压器的差异。
最终，我们希望为磁阻式旋转变压器的进一步研究和应用提供参考和指导。
2. 磁阻式旋转变压器结构组成2.1 磁阻式旋转变压器概述磁阻式旋转变压器是一种常见的电力传输和转换设备，它能够将电能从一个交流电源传递到另一个负载中，同时调整输出的电压或电流。
与其他类型的变压器相比，磁阻式旋转变压器具有较高的效率和较广泛的应用领域。
2.2 磁阻式旋转变压器的组成部分磁阻式旋转变压器主要由以下几个部分组成：- 磁芯：磁芯是磁阻式旋转变压器中最重要的组成部分之一。
它通常由硅钢片制成，并被设计为环形或柱形。
磁芯的作用是提供低磁导率路径来引导和集中磁场。
- 绕组：绕组是由绝缘线圈组成，包围在磁芯上。
输入绕组接收来自电源的交流电流，并通过共享磁场将电能传递到输出绕组中。
输出绕组连接至负载设备并提供所需的输出电流或电压。
- 旋转部分：磁阻式旋转变压器的旋转部分允许变压器在运行过程中旋转。
旋转变压器 电机 绕线式 磁阻式 原理
文章标题：深度解析旋转变压器电机的绕线式和磁阻式原理引言关于旋转变压器电机的绕线式和磁阻式原理，相信很多人都会产生疑问。
在现代工业领域中，旋转变压器电机被广泛应用于各类机械设备中，其原理和工作方式对于理解电机运行和效率至关重要。
本文将深入探讨绕线式和磁阻式旋转变压器电机的工作原理，从简单到复杂地解释，帮助读者更好地理解这一主题。
一、绕线式旋转变压器电机原理1.1 电机概述绕线式旋转变压器电机是一种常见的电机类型，它通过电流在导线中产生的磁场与永久磁铁的磁场相互作用，从而产生力矩以驱动机械运动。
这种电机通常由定子、转子和绕组等部件组成。
1.2 磁场原理在绕线式旋转变压器电机中，通过电流在绕组中产生的磁场与永磁体中的磁场相互作用，从而产生力矩。
这一原理是电机能够实现动力传递和转动的基础。
1.3 工作原理绕线式旋转变压器电机的工作原理是利用电流在绕组中产生的磁场与永磁体的磁场相互作用，从而产生旋转力矩，驱动电机转动。
二、磁阻式旋转变压器电机原理2.1 电机概述磁阻式旋转变压器电机是一种利用磁阻力（或称为磁阻）来传递动力的电机。
与传统的绕线式电机相比，磁阻式电机不需要绕组来产生磁场，因此具有简单结构和高效率的优点。
2.2 磁阻效应磁阻式电机利用磁阻效应，即当磁路变窄时，磁阻增大；当磁路变宽时，磁阻减小。
通过控制磁路的宽窄，可以实现电机的转动。
2.3 工作原理磁阻式电机利用磁路变窄和变宽的原理，通过外部控制产生磁阻差，从而实现电机的转动。
这一原理使得磁阻式电机具有简单、高效的特点。
总结与回顾通过对绕线式和磁阻式旋转变压器电机原理的深入探讨，我们了解到电机的工作方式是利用电流在绕组中产生的磁场与永磁体的磁场相互作用。
绕线式电机通过绕组产生磁场，而磁阻式电机则利用磁路的变窄和变宽来实现转动，两者在原理和结构上存在差异。
个人观点与理解在使用旋转变压器电机时，我们应该根据具体的工作情况选择合适的电机类型。
绕线式电机结构复杂，但运行稳定，适用于对精度和效率要求较高的场合；而磁阻式电机则具有简单结构和高效率的特点，在一些对成本和功率要求较高的场合中有着更广泛的应用前景。
旋转变压器原理
旋转变压器原理旋转变压器是一种常见的电力变压器，它通过旋转磁场的原理来实现电压的变换。
在旋转变压器中，有两个或多个线圈，它们分别被称为初级线圈和次级线圈。
当交流电流通过初级线圈时，会产生一个旋转的磁场，这个磁场会感应到次级线圈中，从而产生次级电压。
在本文中，我们将详细介绍旋转变压器的工作原理和应用。
旋转变压器的工作原理是基于法拉第电磁感应定律和电磁感应的原理。
当交流电流通过初级线圈时，会产生一个交变磁场。
这个交变磁场会穿过次级线圈，从而在次级线圈中感应出电动势，从而产生次级电流。
由于初级线圈和次级线圈的匝数不同，根据变压器的匝数比公式，我们可以得到初级电压和次级电压之间的关系。
旋转变压器广泛应用于各种电力系统中，例如发电厂、变电站、工业生产等领域。
它可以实现电压的升降，从而适应不同电气设备的要求。
同时，旋转变压器还可以实现电能的传输和分配，保证电力系统的正常运行。
除了在电力系统中的应用，旋转变压器还被广泛应用于变频器和电机控制系统中。
在变频器中，旋转变压器可以实现电压和频率的调节，从而实现对电机转速的精确控制。
在电机控制系统中，旋转变压器可以实现对电机的启动和调速，提高电机的效率和性能。
在实际工程中，旋转变压器的设计和制造需要考虑很多因素，例如磁路设计、线圈匝数、绝缘材料、冷却方式等。
这些因素对变压器的性能和可靠性都有很大影响。
因此，旋转变压器的设计和制造需要综合考虑电磁学、材料学、热学等多个学科的知识，确保变压器的性能和可靠性。
总之，旋转变压器是一种重要的电力变压器，它通过旋转磁场的原理来实现电压的变换。
它在电力系统、变频器、电机控制系统等领域都有重要的应用。
在未来的发展中，随着电力系统的智能化和高效化要求，旋转变压器将会发挥越来越重要的作用。
第四章 旋转变压器
jKu X m 2 cos 2
Zr Z l1 jKu2 X m 2 2 2 2 2 Z X Z Z jK X jK X sin jK X cos u m u m u m s m r l1 2 Zr Z l 2 jKu X m
2 0 jI f Ku X m sin I r1 Zr Zl1 jKu X m
i
正弦输出绕组电流、电压
I r1
Z s Z r Z l1 Z r Z l1 K u2 Z s jK u2 X m cos 2 jX m
K u U f sin
励磁回路电压方程
余弦绕组回路电压方程
K X cos I Z Z jK X 0 jI
2 f u m r2
r
l2
u
m
解得
I f Zs jX m
Ir1
jKu X m 2 sin 2
2 u
U f
Zr Z l1 jK X m Zr Z l 2 jKu2 X m sin jKuU f
第四章 旋转变压器 Resolver
本章内容：
§4-1 概述 §4-2 正余弦旋转变压器的工作原理 §4-3 线性旋转变压器 §4-4 旋转变压器的应用 §4-5 感应移相器
§4-1概述
旋转变压器是自动控制装置中的一类精密控 制微电机。从物理本质看，可以认为是一种可以 旋转的变压器，这种变压器的原、副边绕组分别 放置在定子和转子上。当旋转变压器的原边施加 交流电压励磁时，其副边输出电压将与转子的转 角保持某种严格的函数关系，从而实现角度的检 测、解算或传输等功能。
旋转变压器的工作原理及应用
旋转变压器的工作原理及应用旋转变压器的工作原理及应用旋转变压器又称分解器，是一种控制用的微电机，它将机械转角变换成与该转角呈某一函数关系的电信号的一种间接测量装置。
在结构上与二相线绕式异步电动机相似，由定子和转子组成。
定子绕组为变压器的原边，转子绕组为变压器的副边。
激磁电压接到转子绕组上，感应电动势由定子绕组输出。
常用的激磁频率为400Hz，500Hz，1000Hz和5000Hz。
旋转变压器结构简单，动作灵敏，对环境无特殊要求，维护方便，输出信号幅度大，抗干扰性强，工作可靠。
因此，在数控机床上广泛应用。
通常应用的旋转变压器为二极旋转变压器，其定子和转子绕组中各有互相垂直的两个绕组。
另外，还有一种多极旋转变压器。
也可以把一个极对数少的和一个极对数多的两种旋转变压器做在一个磁路上，装在一个机壳内，构成“粗测”和“精测”电气变速双通道检测装置，用于高精度检测系统和同步系统。
什么是旋转变压器以及应用方式什么是旋转变压器以及应用方式旋转变压器又称分解器，是一种控制用的微电机，它将机械转角变换成与该转角呈某一函数关系的电信号的一种间接测量装置。
在结构上与二相线绕式异步电动机相似，由定子和转子组成。
定子绕组为变压器的原边，转子绕组为变压器的副边。
激磁电压接到转子绕组上，感应电动势由定子绕组输出。
常用的激磁频率为400Hz，500Hz，1000Hz和5000Hz。
旋转变压器结构简单，动作灵敏，对环境无特殊要求，维护方便，输出信号幅度大，抗干扰性强，工作可靠。
因此，在数控机床上广泛应用。
通常应用的旋转变压器为二极旋转变压器，其定子和转子绕组中各有互相垂直的两个绕组。
另外，还有一种多极旋转变压器。
也可以把一个极对数少的和一个极对数多的两种旋转变压器做在一个磁路上，装在一个机壳内，构成“粗测”和“精测”电气变速双通道检测装置，用于高精度检测系统和同步系统。
旋转变压器的应用旋转变压器作为位置检测装置有两种应用方式：鉴相方式和鉴幅方式。
旋转变压器的组成及工作原理
旋转变压器的组成及工作原理
旋转变压器是一种将电能转换为机械能的装置，由固定线圈和旋转线圈组成。
其工作原理基于法拉第电磁感应定律。
旋转变压器的组成包括：
1. 固定线圈：由若干匝绕组组成，通过外部电源输送电流。
它是固定不动的部分。
2. 旋转线圈：通常位于固定线圈的中央，通过轴承连接到旋转部分。
旋转线圈是由若干匝绕组组成的线圈，它会旋转。
3. 磁场：固定线圈和旋转线圈中通电产生的电流会生成磁场。
该磁场通过铁芯传导。
工作原理如下：
1. 当固定线圈通电时，产生一个磁场。
这个磁场会穿过旋转线圈并产生感应电动势。
2. 旋转线圈在磁场的作用下，会受到扭矩的作用而旋转。
3. 当旋转线圈转动时，它会在电枢上生成感应电流。
该电流通过外部负载，从而将电能转换为机械能。
4. 旋转线圈的转动使固定线圈中的磁场也发生变化，从而使感应电流在固定线圈中产生。
旋转变压器可以通过调整固定线圈和旋转线圈的匝数比例来达到变压效果。
根据不同的应用需求，可以设计不同的匝数比例，以实现所需的输出电压。
旋转变压器工作原理
旋转变压器工作原理简称旋变是一种输出电压随转子转角变化的信号元件。
当励磁绕组以一定频率的交流电压励磁时，输出绕组的电压幅值与转子转角成正余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。
旋转变压器，是一种输出电压与转子转角保持一定函数关系的感应式微电机。
它是一种将角位移转换为电信号的位移传感器，也是能进行坐标换算和函数运算的解算元件。
旋转变压器结构与自整角电机相似，工作原理也与一般变压器基本相同。
旋转变压器在同步随动系统及数字随动系统中可用于传递转角或电信号；在解算装置中可作为函数的解算之用，故又称为解算器。
旋转变压器广泛应用在民用和军事工程的伺服系统中作为测角元件、坐标变换元件和解算装置。
特点：1·对电磁干扰敏感以及解码复杂等缺点2能在一些比较恶劣的环境条件下工作2在环境恶劣的钢铁行业、水利水电行业，旋转变压器因为其防护等级高同样获得了广泛的应用。
3光电编码器，它精度高，抗干扰能力强，接口简单使用方便编码器编码器是把角位移或直线位移转换成电信号的一种装置。
前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。
按照工作原理编码器可分为增量式和绝对式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确码区。
1当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
2从代码数大小的变化可以判别真反方向和位移所处位置。
3测量范围是0----360.4视频编码器广泛应用于行走机械、数控机床、电梯、伺服电机、流量计、纺织机械、冶金机械、注塑机械、印刷包装机械、自动化仪器仪表等各种工业自动化测控领域。
旋转变压器的结构和工作原理机电一体化
旋转变压器的结构和工作原理 - 机电一体化结构上由定子和转子组成在定子上有激磁绕组和帮助绕组，它们的轴线相互成90°。
在转子上有两个输出绕组——正弦输出绕组和余弦输出绕组，这两个绕组的轴线也互成90°图1 旋转变压器的绕组旋转变压器是一种角度测量元件，在结构上与两相绕线式异步小型沟通电动机相像，由定子和转子组成，有无刷和有刷两种类型。
使用最多的是无刷旋转变压器，其结构如图所示，它由两大部分组成，一部分是分解器，分解器有定子与转子，定子与转子上分别绕有两相沟通分布绕组，两绕组的轴线相互垂直。
另一部分是变压器，它的一次线圈绕在与分解器转子轴同轴线的变压器转子上，与转子轴一起旋转，一次线圈与分解器转子的一个绕组并联相接，分解器转子的另一个绕组与高阻抗相接。
变压器的二次线圈绕在与转子同心的定子线轴上。
二次线圈的线端引出输出信号。
无刷旋转变压器的工作牢靠性高，寿命长，不用修理，而且输出信号强。
图2 有刷式旋转变压器和无刷式旋转变压器原理旋转变压器在结构上与两相绕组式异步电机相像，由定子和转子组成。
当以肯定频率（频率通常为400Hz、500Hz、1000Hz及5000Hz等几种）的激磁电压加于定子绕组时，转子绕组的电压幅值与转子转角成正弦、余弦函数关系，或在肯定转角范围内与转角成正比关系。
前一种旋转变压器称为正余弦旋转变压器，适用于大角位移的确定测量；后一种称为线性旋转变压器，适用于小角位移的相对测量。
旋转变压器是依据电磁互感原理工作的，它在结构设计与制造上保证了定子与转子之间空气间隙内磁通分布呈正弦规律。
其中定子绕组作为变压器的一次侧，为变压器的原边，接受励磁电压，励磁频率通常用400 Hz、500 Hz、3000 Hz及5000 Hz。
转子绕组作为变压器的二次侧，是变压器的副边。
当定子绕组加上沟通励磁电压时，通过电磁耦合在转子绕组中产生的感应电动势，其输出电压的大小取决于定子与转子两个绕组轴线在空间的相对位置，两者平行时互感最大，二次侧的感应电动势也最大；两者垂直时互感的电感量为零，感应电动势也为零。
旋转变压器是如何工作原理解答
场将在二次测即转子两个输出绕组感应出变压器电动势。
03
正余弦旋转变压器
输出绕组的感应电动势在时间上时同相位的，其有效值和该绕组的
位置有关。
当θ=0时，如同一台普通的双绕组变压器，可得定子转子的感应电
动势为
=4.44f ϕ ≈
忽略了定子绕组漏阻抗和电阻的压降
=4.44f ϕ =
= =
为等效集中绕组的匝数
若转子绕组轴线偏离励磁绕组轴线位置，夹角为θ时，绕组所受匝
链磁通的幅值为
ϕ =ϕ cosɑ
03
正余弦旋转变压器
可得转子绕组的电动势为
=4.44f ϕ =4.44f ϕ cosɑ
由此可得，旋转变压器和普通变压器的不同之处在于，普通变压器总有一次侧和二次侧
线圈的互感为最大且保持不变，旋转变压器正是利用转子相对定子的转角的不同以改变一
次侧二次侧线圈之间的互感来达到输出电势和转角成正余弦函数关系。从而得到输出电动
势
= cosɑ= cosɑ ≈ cosɑ
定子励磁绕组（引线端为1 −2 ）和定子交轴绕组（又叫补偿绕组，引线端为3 -4 ）。转
子上两套绕组分别为正选输出绕组和余弦输出绕组。有时也可以在转子上励磁
结构示意图
电气示意图
03
正余弦旋转变压器
结构上，旋转变压器定子、转子和绕线式异步电机类似，定子绕组通过固定在机壳上的接线柱直
接引出。定子和转子之间的空气隙是均匀的，气隙磁场一般为两极。
转变压器是较好的选择。
04
旋转变压器的使用
旋转变压器在塑料机械上的应用主要以注塑机和塑料挤出机械为主，在注塑机上面主
旋转变压器和感应同步器
图4-19 正、余弦旋转变压器原理图
1) 鉴相型工作方式 定子的正、余弦绕组分别通入同幅、同频，但相位差为π/2的交流励 磁电压，即
Us=Um sinωt
Uc= Umsin(ωt+ π/2)=Um cosωt 当转子正转时这两个励磁电压在转子绕组中产生了感应电压，经叠 加，在转子中的感应电压为
U 2 U s sin U c cos U 2 KU m sin t sin KU m cost cos
2) 鉴幅型工作方式 给定子的正、余弦绕组分别通以同频率、同相位，但幅值分别按正 弦、余弦规律变化的交流励磁电压，即
Us= Um sinαsinωt Uc= Um cosαsinωt Um sinα、Um cosα分别为励磁电压的幅值 式中：α－给定电气转角。
当转子正转时，由于Us、Uc 的共同作用，经叠加，在转子上的感应电压为
根据励磁绕组中励磁方式的不 鉴相型工作方式 给滑尺的正弦励磁绕组和余弦励磁绕组分别通以频率相同、幅值
相同，但相位差为π/2的励磁电压，即
Us= Um sinωt Uc= Umsin(ωt+ π/2)=Um cosωt
励磁信号将在空间产生一个以ω为频率移动的行波。磁场切割定尺 绕组，并在定尺绕组中感应出电势，该电势随着定尺与滑尺相对位置 的不同而产生超前或滞后的相位差θ。按照叠加原理可以直接求出感应 电势
U2= KUmcos(α-θ)sinωt 同理，转子反转时，可得
(4-8)
U2=KUmcos(α+θ)sinωt
(4-9)
式(4-8)、(4-9)中，kUmcos(α-θ)、 kUmcos(α+θ)为感应电压的幅值。
由式式(4-8)、(4-9)可以看出，转子感应电压的幅值随转子的偏转角θ而变化,
旋转变压器的工作原理及应用
旋转变压器的工作原理及应用
旋转变压器是一种用来改变交流电压大小的装置，其工作原理基于电磁感应定律。
在旋转变压器中，有两个或以上的线圈分别绕在磁性材料的铁芯上，当一个线圈中通有交流电流时，会产生一个交变磁场，从而诱导出另一个线圈中的感应电流，实现电压的变换。
工作原理：
一个最简单的旋转变压器包含两个线圈，分别称为原线圈和副线圈。
当原线圈
通有交流电流时，产生的交变磁场在副线圈内诱导出感应电动势，从而在副线圈中产生电流。
根据法拉第电磁感应定律，感应电动势的大小与原线圈中的电流变化率有关，因此可以通过改变原线圈的匝数比例，实现不同电压的输出。
应用：
旋转变压器在电力系统中有着广泛的应用，主要用于电压的升降变换。
具体应
用包括：
•电力传输：通过将输电线路连接到旋转变压器，可以实现长距离电力传输中的电压升降。
•电力配电：在变电站中使用旋转变压器将高压电网中的电压降低为适合用户使用的低压电压。
•实验室和工业应用：在实验室和工业领域，旋转变压器可用于提供各种电压和电流值，满足不同设备的电力需求。
•电子设备：一些电子设备需要不同的电压供应，通过旋转变压器可以满足这种需求。
总的来说，旋转变压器在电力系统和电子设备中起着至关重要的作用，通过其
灵活的电压变换功能，为不同场景下的电力需求提供了解决方案。
7--旋转变压器的结构及原理
一、旋转变压器工作原理：旋转变压器又称分解器，是一种控制用的微电机，它将机械转角变换成与该转角呈正弦函数关系的电信号的一种间接测量装置。
电动机相似，由定子和转子组成。
定子绕组为变压器的原边，转子绕组为变压器的副边。
激磁电压接到转子绕组上，感应电动势由定子绕组输出。
常用的激磁频率为400Hz，500Hz，1000Hz和5000Hz。
旋转变压器结构简单，动作灵敏，对环境无特殊要求，维护方便，输出信号幅度大，抗干扰性强，工作可靠。
因此，在数控机床上广泛应用。
旋转变压器一般有两极绕组和四极绕组两种结构形式。
两极绕组旋转变压器的定子和转子各有一对磁极，四极绕组则各有两对磁极，主要用于高精度的检测系统。
除此之外，还有多极式旋转变压器，用于高精度绝对式检测系统。
旋转变压器是根据互感原理工作的。
它的结构保证了其定子和转子之间的磁通呈正（余）弦规律。
定子绕组加上励磁电压，通过电磁耦合，转子绕组产生感应电动势。
如图所示，其所产生的感应电动势的大小取决于定子和转子两个绕组轴线在空间的相对位置。
二者平行时，磁通几乎全部穿过转子绕组的横截面，转子绕组产生的感应电动势最大；二者垂直时，转子绕组产生的感应电动势为零。
感应电动势随着转子偏转的角度呈正（余）弦变化：83作业文本格式一般，内容丰富二、旋转变压器结构旋转变压器的结构和两相绕线式异步电机的结构相似，可分为定子和转子两大部分。
定子和转子的铁心由铁镍软磁合金或硅钢薄板冲成的槽状心片叠成。
它们的绕组分别嵌入各自的槽状铁心内。
定子绕组通过固定在壳体上的接线柱直接引出。
转子绕组有两种不同的引出方式。
根据转子绕组两种不同的引出方式，旋转变压器分为有刷式和无刷式两种结构形式。
图1是有刷式旋转变压器。
它的转子绕组通过滑环和电刷直接引出，其特点是结构简单，体积小，但因电刷与滑环是机械滑动接触的，所以旋转变压器的可靠性差，寿命也较短。
图1 有刷式旋转变压器图2 无刷式旋转变压器图2是无刷式旋转变压器。
旋转变压器
应用
旋转变压器旋转变压器是一种精密角度、位置、速度检测装置，适用于所有使用旋转编码器的场合，特别是 高温、严寒、潮湿、高速、高震动等旋转编码器无法正常工作的场合。由于旋转变压器以上特点，可完全替代光 电编码器，被广泛应用在伺服控制系统、机器人系统、机械工具、汽车、电力、冶金、纺织、印刷、航空航天、 船舶、兵器、电子、冶金、矿山、油田、水利、化工、轻工、建筑等领域的角度、位置检测系统中。也可用于坐 标变换、三角运算和角度数据传输、作为两相移相器用在角度--数字转换装置中。
图1是有刷式旋转变压器。它的转子绕组通过滑环和电刷直接引出，其特点是结构简单，体积小，但因电刷与 滑环是机械滑动接触的，所以旋转变压器的可靠性差，寿命也较短。
图1有刷式旋转变压器
图2无刷式旋转变压器
图2是无刷式旋转变压器。它分为两大部分，即旋转变压器本体和附加变压器。附加变压器的原、副边铁心及 其线圈均成环形，分别固定于转子轴和壳体上，径向留有一定的间隙。旋转变压器本体的转子绕组与附加变压器 原边线圈连在一起，在附加变压器原边线圈中的电信号，即转子绕组中的电信号，通过电磁耦合，经附加变压器 副边线圈间接地送出去。这种结构避免了电刷与滑环之间的不良接触造成的影响，提高了旋转变压器的可靠性及 使用寿命，但其体积、质量、成本均有所增加。
旋转变压器一般有两极绕组和四极绕组两种结构形式。两极绕组旋转变压器的定子和转子各有一对磁极，四 极绕组则各有两对磁极，主要用于高精度的检测系统。除此之外，还有多极式旋转变压器，用于高精度绝对式检 测系统。
分类
旋转变压器按输出电压与转子转角间的函数关系，主要分三大类旋转变压器：
1.正--余弦旋转变压器----其输出电压与转子转角的函数关系成正弦或余弦函数关系。
结构
旋转变压器组成和工作原理
旋转变压器组成和工作原理
旋转变压器是由旋转变压器本身和传动系统组成的，旋转变压器由固定绕组（或称定子绕组）和旋转绕组（或称转子绕组）组成。
固定绕组通过定子铁核实现，而旋转绕组则通过转子铁核实现。
传动系统由电动机、减速器等部件组成，用于实现旋转绕组的运动。
旋转变压器的工作原理是基于电磁感应的原理。
当定子绕组中通有交流电流时，产生的磁场会穿过转子绕组，由于转子绕组与定子绕组之间的磁耦合作用，转子绕组中也会形成磁场。
当转子绕组中有载流导体时，由于磁场的变化，会在载流导体中感应出电动势，进而产生电流。
这样就实现了电能从定子侧传输到转子侧，完成了电能的变压和变频。
旋转变压器可以具有变压变频的功能，通过调节定子绕组中通入的交流电压和频率，可以实现对转子绕组中的输出电压和频率进行调节。
旋转变压器主要应用于需要变压变频的场合，如变频驱动系统、风力发电系统等。
其优点是结构紧凑、效率高、输出稳定，适用于各种工况要求。
旋转变压器工作原理
旋转变压器工作原理
旋转变压器工作原理是基于法拉第电磁感应定律的，主要包括两个关键部分：旋转磁场和变压器。
首先，旋转变压器的工作原理中涉及到一个旋转磁场。
这个旋转磁场是通过一个旋转的磁场发生器（如发电机或电机）产生的，其旋转速度可调节。
这个旋转磁场产生一个变化的磁通量。
接下来，变压器是旋转变压器的关键组成部分。
它由一个铁芯和两个线圈组成。
铁芯是由高导磁性材料（如硅钢片）制成的，其目的是增强磁场的传递。
两个线圈分别被称为“原线圈”和“副线圈”。
当旋转磁场通过变压器的铁芯时，它在原线圈中产生一个变化的磁通量。
根据法拉第电磁感应定律，这个变化的磁通量会在原线圈中产生一个感应电动势。
这个感应电动势的大小取决于旋转磁场的强度和变化速度。
根据变压器的基本原理，原线圈和副线圈的匝数之间的比例决定了输入电压和输出电压之间的变化比。
当在原线圈中产生的感应电动势经过副线圈时，副线圈中就会产生一个与输入电压不同的电压。
总之，旋转变压器的工作原理是通过旋转磁场和变压器来实现输入电压和输出电压之间的变化。
这种变化是基于法拉第电磁感应定律的，其中旋转磁场产生一个变化的磁通量，而变压器则通过线圈之间的磁耦合将这个变化转化为电压变化。
旋转变压器的结构和工作原理
旋转变压器的结构和工作原理你知道旋转变压器不？这小家伙可神奇啦！先来说说它的结构吧。
旋转变压器就像是一个小巧而精密的“魔法盒子”。
它主要由定子和转子两部分组成。
定子呢，就像是一个稳定的大本营，上面绕着一组组的绕组，整整齐齐地排列着。
而转子呢，就像是一个灵活的小调皮，在定子的怀抱里欢快地转动。
定子绕组和转子绕组可不是随随便便绕的哦，那可是经过精心设计的。
它们的形状、匝数和分布都有着严格的要求，就像是在编排一场精妙的舞蹈。
而且哦，旋转变压器的结构还分好几种类型呢！有正余弦旋转变压器、线性旋转变压器等等。
每种类型都有自己独特的特点和用途，就像不同性格的小伙伴，各有所长。
接下来，咱们聊聊它的工作原理。
这可有趣啦！当你给旋转变压器通上电，就像是给它注入了一股神奇的力量。
转子开始转动的时候，定子和转子之间的磁场就会发生变化。
这变化就像是一场看不见的魔法秀。
定子绕组会感应出不同的电压，而这些电压的大小和相位就跟转子的位置有关系。
就好像转子是个指挥家，通过自己的转动来指挥着电压的变化。
你看，当转子转到一个特定的角度，定子绕组感应出的电压就会有相应的数值和相位。
我们通过测量和分析这些电压，就能准确地知道转子的位置啦！想象一下，旋转变压器就像是一个聪明的小侦探，能够敏锐地感知到转子的一举一动，然后把这些信息传递给我们。
而且哦，旋转变压器在很多领域都大显身手呢！在工业自动化中，它能帮助机器精确地控制位置和速度；在机器人领域，它让机器人的动作更加精准和灵活；在航空航天中，它也是重要的角色，保障着各种设备的稳定运行。
怎么样，旋转变压器是不是很厉害？它虽然个头不大，但却有着大大的能量和作用！希望你也能喜欢上这个神奇的小玩意儿！。
旋转变压器的结构及工作原理
旋转变压器的结构及工作原理
一、旋转变压器的结构
旋转变压器是一种特殊的变压器，其结构主要由定子、转子、铁芯、绕组、轴承等组成。
其中，定子和转子分别由铁芯和绕组组成，铁芯由硅钢片叠压而成，绕组则由导线绕制而成。
转子和定子之间通过轴承连接，转子可以旋转，定子则固定不动。
二、旋转变压器的工作原理
旋转变压器的工作原理可以分为静态和动态两个方面。
静态方面，旋转变压器的工作原理与普通变压器相同，即利用电磁感应原理实现电压变换。
当交流电流通过定子绕组时，会产生一个交变磁场，这个磁场会穿过转子，从而在转子绕组中感应出电动势，使得转子绕组中产生一个电流。
这个电流在转子绕组中形成一个磁场，与定子绕组中的磁场相互作用，从而实现电压变换。
动态方面，旋转变压器的工作原理则是利用转子的旋转运动来实现电压变换。
当转子旋转时，转子绕组中的导线会不断地穿过定子绕组中的磁场，从而在转子绕组中感应出电动势，使得转子绕组中产生一个电流。
这个电流在转子绕组中形成
一个磁场，与定子绕组中的磁场相互作用，从而实现电压变换。
总体来说，旋转变压器的工作原理与普通变压器相同，只是在实现电压变换的过程中，利用了转子的旋转运动来实现电压变换。
旋转变压器原理
旋转变压器原理旋转变压器原理是一种通过旋转磁场来实现变压作用的电力传输装置。
它由定子、转子和磁场系统组成。
定子是旋转变压器中的固定部分，通常由铁心和绕组构成。
铁心通常由高导磁率的材料制成，能够有效地集中和导引磁场。
绕组则是由导线绕制而成，用于产生电磁场。
转子是旋转变压器中的活动部分，通常由磁铁和轴承构成。
磁铁通常由高磁导率的磁性材料制成，可以产生强磁场。
轴承用于支撑和保持转子的旋转运动。
磁场系统是旋转变压器中的核心部分，通常由定子磁场和转子磁场构成。
定子磁场是绕组中通过电流所产生的磁场，通常是由外部电源提供的。
转子磁场是磁铁所产生的磁场，通常是由转子的旋转运动带动的。
旋转变压器的工作原理是通过转子的旋转运动来改变磁场的相对位置，进而改变磁通量的分布。
当定子和转子的磁场产生相对运动时，会在绕组中产生感应电动势，从而实现电能的转换和传输。
具体来说，当磁场通过绕组时，会引起绕组中的导线中电子的运动。
根据法拉第电磁感应定律，导线中的移动电荷会产生感应电流。
这些感应电流会在绕组中形成一个新的磁场，与原有的磁场叠加在一起。
由于转子的旋转运动，原有的磁场和新产生的磁场的相对位置会发生改变。
这种相对位置的改变会导致磁通量的分布发生变化，进而改变绕组中的感应电动势。
通过旋转变压器的工作原理，可以实现电压的升降变换。
当定子和转子的磁场的极性一致时，会使绕组中的感应电动势增加，从而实现电压的升压作用。
相反，当定子和转子的磁场的极性相反时，会使绕组中的感应电动势减小，从而实现电压的降压作用。
总的来说，旋转变压器是一种利用旋转磁场来实现电压升降变换的电力传输装置。
其工作原理是通过改变磁场的相对位置来改变磁通量的分布，进而实现对电能的转换和传输。
