三菱PLC的模拟量控制

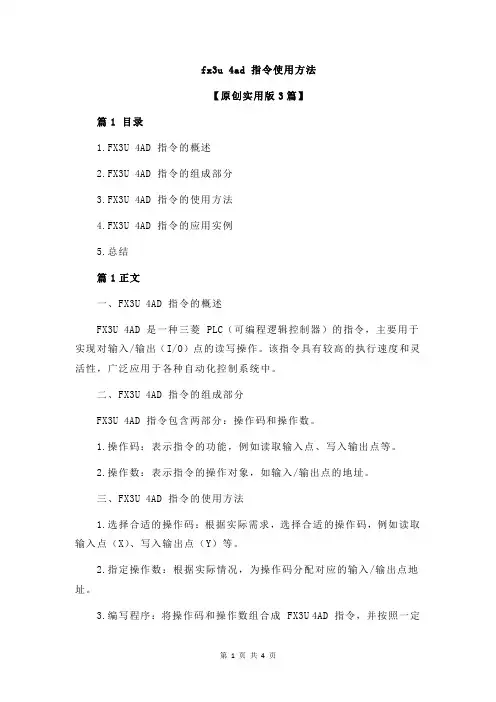

fx3u 4ad 指令使用方法
fx3u 4ad 指令使用方法【原创实用版3篇】篇1 目录1.FX3U 4AD 指令的概述2.FX3U 4AD 指令的组成部分3.FX3U 4AD 指令的使用方法4.FX3U 4AD 指令的应用实例5.总结篇1正文一、FX3U 4AD 指令的概述FX3U 4AD 是一种三菱 PLC（可编程逻辑控制器）的指令，主要用于实现对输入/输出（I/O）点的读写操作。
该指令具有较高的执行速度和灵活性，广泛应用于各种自动化控制系统中。
二、FX3U 4AD 指令的组成部分FX3U 4AD 指令包含两部分：操作码和操作数。
1.操作码：表示指令的功能，例如读取输入点、写入输出点等。
2.操作数：表示指令的操作对象，如输入/输出点的地址。
三、FX3U 4AD 指令的使用方法1.选择合适的操作码：根据实际需求，选择合适的操作码，例如读取输入点（X）、写入输出点（Y）等。
2.指定操作数：根据实际情况，为操作码分配对应的输入/输出点地址。
3.编写程序：将操作码和操作数组合成 FX3U 4AD 指令，并按照一定的逻辑顺序编写到程序中。
四、FX3U 4AD 指令的应用实例假设有一个简单的自动化控制系统，需要实现以下功能：当输入点 X0 被触发时，输出点 Y0 点亮；当输入点 X1 被触发时，输出点 Y1 点亮。
可以使用 FX3U 4AD 指令编写如下程序：1.当 X0 触发时，执行指令“OUT Y0, 1”（写入输出点 Y0，值为 1）；2.当 X1 触发时，执行指令“OUT Y1, 1”（写入输出点 Y1，值为 1）。
五、总结FX3U 4AD 指令是三菱 PLC 中常用的一种指令，可实现对输入/输出点的读写操作。
篇2 目录1.FX3U 4AD 指令的概述2.FX3U 4AD 指令的基本使用方法3.FX3U 4AD 指令的实际应用案例4.FX3U 4AD 指令的优势与局限性篇2正文一、FX3U 4AD 指令的概述FX3U 4AD 是三菱 PLC FX 系列中的一种指令，主要用于对模拟量输入进行转换和处理。
PLC模拟量与通信控制应用实践
7.1数制 7.2码制 7.3数据通信概述 7.4数据通信方式 7.5 PLC通信实现
8.1通信络开放系统互连模型OSI 8.2通信协议基本知识 8.3 RS232和RS485串行接口标准 8.4通信格式和数据格式 8.5 MODBUS通信协议 8.6三菱变频器专用通信协议 8.7三菱变频器MODBUS RTU通信协议 8.8通信协议小结
这是《PLC模拟量与通信控制应用实践》的读书笔记模板，可以替换为自己的精彩内容摘录。
作者介绍
这是《PLC模拟量与通信控制应用实践》的读书笔记模板，暂无该书作者的介绍。
感谢观看
读书笔记
我很喜欢李老师的书和课程，讲解通俗易懂，非常清晰，特别是李老师课堂上的一讲一语，每次少了一讲一 语我就感觉哪里不对劲。
目录分析
第2章传感器与执 行器
第1章模拟量控制 基础知识
第3章三菱FX2N模 拟量模块应用
第4章PID控制 及其应用
第5章变频器 PID控制及其应 用
1.1模拟量与模拟量控制 1.2 A/D与D/A转换 1.3采样和滤波 1.4标定和标定变换 1.5非线性软件处理 1.6数的表示和运算
9.1通信程序常用编程知识 9.2三菱FX系列通信指令解读 9.3 RS指令经典法通信程序设计 9.4变频器专用通信指令法通信程序设计 9.5三菱变频器通信控制硬件接口
10.1 FX2N PLC与台达变频器VFD-B的通信控制 10.2 FX2N PLC与西门子变频器MM420的通信控制
精彩摘录
2.1传感器 2.2变送器 2.3执行器
3.1 FX2N模拟量控制介绍 3.2模拟量输入模块FX2N-4AD的应用 3.3模拟量输出模块FX2N-4DA的应用 3.4模拟量输入模块FX2N-2AD和FX2N-2DA的应用 3.5温度传感器用模拟量输入模块的应用

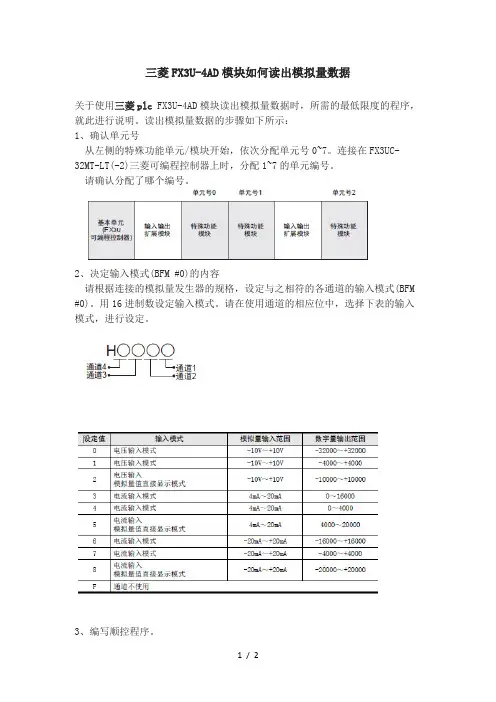

三菱FX3U-4AD模块如何读出模拟量数据
三菱FX3U-4AD模块如何读出模拟量数据
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。
读出模拟量数据的步骤如下所示：
1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。
连接在FX3UC-
32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。
请确认分配了哪个编号。
2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。
用16进制数设定输入模式。
请在使用通道的相应位中，选择下表的输入模式，进行设定。
3、编写顺控程序。
. 在H****中，请输入步骤2中决定的输入模式。
. 在□中，请输入步骤1中确认的单元号。
程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。
4、传送顺控程序，确认数据寄存器的内容。
1)、请传送顺控程序，运行可编程控制器。
2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器
(D0~D3)中。
3)、请确认数据是否保存在D0~D3中。
注：资料可能无法思考和涵盖全面，最好仔细浏览后下载使用，感谢您的关注！。
第章三菱PLC的特殊模块
端口 (地址)
数字信号 0～4095 0～1023 ……
工程化反变换
工程量 0～100％ ……
CPU
软件实现
4．模拟量输出模块FX-2DA
FX-2DA为2通道12位D/A转换模块，每个通道可 独立设置电压或电流输出。FX-2DA是一种与F2-6A相 比具有高精确度的输出模块。
C O M X 0 X 1 X 2 X 3 X 4 X 5 X 6 C O M 2 Y 2 Y 3 C O M 1 Y 0 Y 1 C O M 1 Y 0 C O M 2 Y 1 C O M 3 Y 2 C O M 4 Y 3
第10章
三菱PLC的特殊模块
一、模拟量控制
模拟量输入/输出单元 A/D转换、D/A转换
二、位置控制
脉冲输出单元 运动控制模块
一、模拟量输入/输出单元
入输出单元模块的有关性能： F2-6A是三菱公司F1、F2系列PLC的扩展单元， 为8位4通道输入、2通道输出的模拟量输入输出单元 模块。 F2-6A模块与F1、F2系列PLC连接示意图如 下： B C D B I N
输入信号1 多路 转换 前置放大 采样保持 内、外 补偿 ADC 光电 隔离 数据 驱动 锁存 数据 总线
输入信号n
控制 总线 控制单元
A/D转换通常有二种方式：① 逐次比较型 ② 双积分型
1．模拟量输入模块FX-4AD
FX-4AD为4通道12位A/D转换模块，根据外部连 接方法及PLC指令，可选择电压输入或电流输入，是 一种与F2-6A相比具有高精确度的输入模块。
F2-30GM应用系统方框图
2．脉冲输出模块FX-1PG（FX2、FX2C用）
FX-1PG 脉冲输出模块是一种根据 FROM/TO 指令 进行与FX2、FX2C系列PLC数据交换的特殊功能模块。 用一台FX-1PG独立进行一轴定位控制，而一台PLC则 最多可连8台FX-1PG。
三菱PLC模拟量控制在变频调速的应用实物图
三菱PLC模拟量控制在变频调速的应用
三菱PLC有许多的特殊功能模块，而模拟量模块则是其中的一种，它包括数模转换模块和模数转换模块。
例如数模转换模块可将一定的数字量转换成对应的模拟量(电压或电流)输出，这种转换具有较高的精度。
在设计一个控制系统时，常常会需要对电机的速度进行控制，利用PLC的模拟量控制模块的输出来对变频器实现速度控制则是一个经济而又简便的方法。
下面以三菱FX2n系列PLC为例进行说明。
同时选择FX2N-4DA模拟量模块作为对变频器进行速度控制的控制信号输出和压力信号的采集。
控制系统采用具有模拟量输出的模块对变频器进行速度控制。
下面是2线制电流信号远程压力表原理图
下面是2线制电流信号远程压力表实物图
系统中PLC模拟量控制变频调速需要解决的主要问题
1、模拟量模块输出信号的选择：
通过对模拟量模块连接端子的选择，可以得到两种信号，0~10V或0~5V电压信号以及4~20mA 电流信号。
这里选择4~20mA的信号进行控制变频器。
2、模拟量模块的增益及偏置调节：
模块的增益可设定为任意值。
然而如果要得到最大12位的分辨率可使用0~4000。
可对模块进行偏置调节，例如数字量0~4000对应4~20mA。
三菱PLCFX2N功能运用
表8-8项 目来自FX2N-2DA的技术指标
输 出 电 压 0～10V直流，0～5V直流 12位 输 出 电 流 4～20mA
模拟量输出范围 数字输出 分辨率 总体精度 转换速度
2.5mV（10V/4000） 1.25mV（5V/4000）
满量程1% 4ms/通道
4mA（20mA/4000）
电源规格
占用I/O点数 适用的PLC
−100～+600℃ −1000～+6000 −148～+1112℉ −1480～+11120
12转换（11个数据位+1个符号位）
最小分辨率
整体精度 转换速度 电源 占用I/O点数 适用PLC
0.2～0.3℃
满量程的±1% 15ms
0.36～0.54℉
主单元提供5V/30mA直流，外部提供24V/50mA直流 占用8个点，可分配为输入或输出 FX1N，FX2N，FX2NC
*#23 *#24
#25～#19 #29 #30 #31
图8-2 增益示意图 增益决定了校正线的角度或者斜率，由数字值1000标识。 （a）小增益 读取数字值间隔大； （b）零增益 默认：5V或20mA； （c）大增益 读取数字值间隔小。
图8-3
偏移示意图
偏移是校正线的“位置”，由数字值0标识。 （d）负偏移 数字值为0时模拟值为负； （e）零偏移 数字值等于0时模拟值等于0； （f）正偏移 数字值为0时模拟值为正。
通道初始化，默认值=H0000 通道1 通道2 通道3 通道4 通道1 通道2 这些缓冲区为输入的平均值 通道3 通道4 通道1 通道2 这些缓冲区为输入的当前值 通道3 通道4 平均值采样次数（1～4096），用于得到平均结果，默认值为8（正常速度，高速操作可选 择1）
三菱FX系列模拟量的处理
三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用......１．概述模拟量输入模块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。
输入的模拟信号经运算放大器放大后进行A/D转换，再经光电藕合器为PLC 提供一定位数的数字信号。
FX2N系列常用的PLC模拟量输入/输出模块如图所示。
此主题相关图片如下，点击图片看大图：模拟量输出模块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需求。
模拟信号输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。
2．模拟量输入/输出单元以三菱公司的F2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。
F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。
F2-6A模块与F1、F2系列PLC连接示意图如下：此主题相关图片如下，点击图片看大图：3．A/D转换、D/A转换1）模数转换（A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1 -5VDC等转化为计机可以处理的数字信号数模转换（D/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。
如：12位数字量（0-4095）→4-20 mA；2047对应的转换结果：12mA。
2）A/D转换（A/D、AI）的作用。
3）D/A转换（D/A、AO）的作用。
4．几种常见模拟量输入/输出模块简介：1）模拟量输入模块FX-4AD。
FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。
2）热电偶温度传感器模拟量输入模块FX-4AD-TC。
FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。
3）模拟量输出模块FX-2DA。
FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。
三菱FX3U系列PLC编程技术与应用 第六章
Date:
2020-1-15
Page: 22
BFM
内容
说明
*#0 *#1 *#2 *#3 *#4 #5 #6 #7 #8 #9 #10 #11 #12 #13、14
通道1 通道2 通道3 通道4 通道1 通道2 通道3 通道4 通道1 通道2 通道3 通道4
通道初始化，默认值=H0000 包含采样数（1～4096），用于得到平均结果 默认值设为8——正常速度 高速操作可选择1
显示数据计算： D0÷40→D10 (0.1V对应40)
显示电压值
N 10秒到？
Y
第六章 模拟量控制和通信
Date:
2020-1-15
Page: 17
§6.1 A/D转换模块应用
第六章 模拟量控制和通信
Date:
2020-1-15
Page: 18
§6.1 A/D转换模块应用
第六章 模拟量控制和通信
偏移值
默认值=0
增益值 默认值=5、000
保留
错误状态
识别码K2010
禁用
说明
§6.1 A/D转换模块应用
第六章 模拟量控制和通信
Date:
2020-1-15
Page: 24
（1）通道选择
通道的初始化由BFM#0中的4位十六进制数H□□□□控制，最低位数字
控制通道1，最高位数字控制通道4，数字的含义如下：
BFM提供了利用软件 调整偏移和增益的手段
偏移（截距）：当 数字输出为0时的模拟量 输入值
增益（斜率）：当 数字输出为+1000时的模 拟量输入值
保留
§6.1 A/D转换模块应用
3．BMF分配（续表）
第六章 模拟量控制和通信
三菱FX3U-4AD模块如何读出模拟量数据
三菱FX3U-4AD模块如何读出模拟量数据
关于使用三菱plc FX3U-4AD模块读出模拟量数据时，所需的最低限度的程序，就此进行说明。
读出模拟量数据的步骤如下所示：
1、确认单元号
从左侧的特殊功能单元/模块开始，依次分配单元号0~7。
连接在
FX3UC-32MT-LT(-2)三菱可编程控制器上时，分配1~7的单元编号。
请确认分配了哪个编号。
2、决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。
用16进制数设定输入模式。
请在使用通道的相应位中，选择下表的输入模式，进行设定。
3、编写顺控程序。
. 在H****中，请输入步骤2中决定的输入模式。
. 在□中，请输入步骤1中确认的单元号。
程序举例(三菱FX3U、FX3UC可编程控制器的情况下)*1
*1. 使用三菱FX3G、FX3GC可编程控制器时，请使用FROM/TO指令。
4、传送顺控程序，确认数据寄存器的内容。
1)、请传送顺控程序，运行可编程控制器。
2)、将4AD中输入的模拟量数据保存到三菱可编程控制器的数据寄存器(D0~D3)中。
3)、请确认数据是否保存在D0~D3中。
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
7.PLC应用技术(三菱机型)教学课件 第7章模拟量控制
-1000^+1000
电流输出摸式
0^32000
电流输出模式
电流始出復拟蚤指定模式
0—32000 0—20000
无效（设定fi不变化）
变送器分为二线制和四线制两种，四线制变送器有两根 信号线和两根电源线。二线制变送器只有两根外部接线 ，它们既是电源线又是信号线，输出4-20mA的信号电 流，直流24V电源串接在回路中，有的二线制变送器通 过隔离式安全栅供电。通过调试，在被检测信号量程的 下限时输出电流为20mAo二线制变送器的接线少，信 号可以远传，在工业中得到了广泛的应用。
b RCMMAD
2.外部接口与配线
图7-1 FX3U-4AD外§曠口与配线图
3、缓冲存储器分配
缓冲存储区用来设置输入模式、增益偏置参数，存储转换 数据、错误状态、系统数据、历史数据等，熟悉其分配地 址，便于方便使用该模块，常用存储区如表7-1所示。 FX3U-4AD模块的常用缓冲存储区如表。详细了解其存储 区，需查阅三菱公司发布的技术手册《模拟量控制篇》。
FX3U-4DA 模块
BFM
表7-5 FX3U-4DA缓冲存储区定义 内容
#0
输出模式选择，缺省值为HOOOO
#1
#2
通道g值
#3
#4
#5E
数据保持模式，玦省值为HOOOO
#9E
偏移僧益设S命令
#10
偏移数据CH1*1
#11
增益数据CH1*2
#12
偏移数据CH2*1
初始偏移值：0 初始増益值：5000
第7章模拟量控制
Q 7.1模拟量采集 7.2模拟量变换
(^3)入3模拟量输出 (4)7.4恒压供水
模拟量变换
三菱--模拟量控制与编程课件
• 与FX2系列PLC配合时，它们之间必须加一个FX224EI接口单元。每个FX2系列PLC最多可接3个FX224EI。每个FX2-24EI可提供16个输入点，8个输出点。
• FX2-24EI与FX2基本单元相接时，由近到远依次编号 为NO.1、 NO.2、 NO.3。地址用输入输出的首元件号 表示。X40，Y30（实际地址X40~X57， Y30~Y37）；X60，Y40 （实际地址X60~X77， Y40~Y47） ；X100，Y50 （实际地址X100~X117， Y50~Y57） 。（见图5-8）
5.2.1模拟量输入／输出单元 F2-6A-E
• 与F1、F2系列PLC配合 • 编写指令时的通道编号 输入通道编号12种表示法 K010~K013 K410~K413 K510~K513 输出通道编号6种表示法 K000~K001 K400~K401 K500~K501
5.2.1模拟量输入／输出单元 F2-6A-E
成模拟电信号。 • 标准的模拟电压信号：0~10V。 • 标准的模拟电流信号：4~20mA或0~20mA • 模拟电信号的产生过程：见图5-1
5.1模拟量的基本概念
5.1模拟量的基本概念
2、连续性 • 模拟量随时间的变化曲线是光滑而连续的，没有间断
点。 • 变化曲线见图5-2 3、转换性 • A/D转换；D/A转换。 4、过程性 • 模拟量控制系统=过程控制系统：输入信号和输出信号
DC4~20mA、DC0~20mA。 2、输出通道 • 2路模拟量输出通道分别记为0、1。 • 每个通道都可以用开关设置成电压或电流输出状态。 • 量程可设定成DC 0~5V、 DC 0~10V、
DC4~20mA、DC0~20mA。
fx3u-4ad模拟量编程实例
FX3U-4AD模拟量编程实例随着工业自动化技术的不断发展，PLC（可编程逻辑控制器）在生产现场的应用越来越广泛。
在工业控制中，模拟量信号的采集和处理是非常重要的一环。
而Mitsubishi的FX3U-4AD模块提供了方便、可靠的模拟量信号采集解决方案。
本文将通过一个简单的实例，介绍FX3U-4AD模块的编程方法，帮助读者更好地了解如何利用该模块进行模拟量信号处理。
一、硬件连接1. 将FX3U-4AD模块插入FX3U PLC的扩展槽中，确保连接牢固。
2. 将模拟量输入信号接入FX3U-4AD模块的对应通道上。
注意信号接入时的极性，确保接线正确无误。
3. 完成硬件连接后，接通PLC电源，确保模块供电正常。
二、参数设置1. 在GX Works2或者GX Developer软件中，打开PLC程序。
2. 找到FX3U-4AD模块的参数设置界面，配置模块的工作参数，如采样频率、输入范围、滤波方式等。
根据实际需求进行设置，并保存配置。
三、PLC编程1. 在PLC程序中定义模拟量输入的位置区域，如I0、I1等，对应FX3U-4AD模块的输入通道。
2. 编写PLC程序，使用模块提供的指令对模拟量信号进行采集和处理。
例如可使用ADPR指令读取模拟量输入数值，并存储到寄存器中。
3. 根据实际需求，可以在程序中添加逻辑控制，对采集的模拟量数据进行判断和处理，以实现预定的控制功能。
可以根据模拟量信号的大小控制执行器的运行状态，实现自动化控制。
四、调试和运行1. 在程序编写完成后，将PLC联机，并下载程序到PLC中。
2. 通过外部模拟量信号源，输入不同的模拟量信号，观察PLC程序的运行状态和输出结果，进行调试和验证。
3. 调试完成后，将系统投入运行，观察系统的实际工作情况，以确保模块的正常工作和控制效果的实现。
通过上述简单的实例，我们了解了FX3U-4AD模块的硬件连接、参数设置和PLC编程方法。
我们也看到了模拟量输入信号的采集和处理在工业自动化控制中的重要性。
三菱PLC 2DA模块介绍
三菱PLC 2DA模块介绍
三菱FX2N-2DA的作用是将plc内部的数字量转换为外部控制用的模拟量（模拟电压或电流）输出。
模块的最大D/A转换位为12位，可以进行转换的最大数字量为4095，但为了计算方便，通常情况下都将最大模拟量输入（DC10V/5V或20mA）所对应的数字量输出设定为4000。
（3）编程与控制
通过TO指令进行转换的控制、以及数字量的输出。
①转换原始数据在BFM中的存储地址：
BFM#16/bit7～bit0：转换数据的当前值（8位）。
注意：在FX2N-2DA模块中转换数据当前值只能保持8位数据，但在实际转换时要进行12位转换，为此必须进行二次传送，才能完成。
②D/A转换的控制信号在BFM中定义：
BFM#17：通道的选择与启动信号。
Bit0: 通道2选择与启动；Bit0的下降沿启动通道2的转换。
Bit1: 通道1选择与启动；Bit1的下降沿启动通道1的转换。
Bit2: 转换数据暂存，Bit2的下降沿启动转换数据暂存。
例2：设某系统的控制要求为：当输入X0 ON时，需要将数据寄存器D100的12位数字量转换为模拟量，并且在通道1中进行输出；。
一文教你读写BFM来操作模拟量模块
我们都知道三菱FX 3U PLC本体是不带模拟量接口的，我们要做模拟量控制，要加模拟量模块或模拟量适配器。
我们可以采用PLC+模拟量模块组合方式，可以采用PLC+转接器+模拟量适配器组合方式，而且可以同时使用模拟量模块和模拟量适配器。
注意：FX3U PLC支持3U/2N 模拟量模块。
模拟量输入模块一般用来接收模拟量信号，并转换成数字量，即AD模块是模数转换。
模拟量输出模块将数字量信号转换成模拟量信号进行输出控制，即DA模块是数模转换。
模拟量模块很多，我们在使用之前需要看一些模块的规格，以下以FX3U-4AD模块为例，我们主要是看模拟量输入范围和数字量输出就可以了。
如果我们要将一个传感器接入模拟量模块，有几点需要注意：1、注意电气接口是否对应；2、注意量程与数字量是否满足控制要求。
我们再用一个例子说明无源模拟量输入连接。
使用PT100热电阻，变送器使用4~20mA的。
以下就是其接线图，PT100热电阻接到变送器，变送器再接到FX3U-4AD模块中。
注意：接电流信号的时候，需要将V+和I+短接起来。
硬件连接起来之后就是根据模块手册，也就是模块的BFM缓冲器，通过FROM/TO指令进行读写，或者使用U\G软元件的方式也可以。
换句话说就是，用户要通过FROM/TO指令或智能软元件U\G，读取BFM或写入BFM来操作特殊功能模块。
FROM和TO指令怎么使用呢？下面简单的来看一下吧。
FROM指令：当X0接通时，把位置编号为m1的特殊模块中以BFM#m2为首址的n个缓冲存储器的内容读到PLC中以S为首址的n个16位数据单元里面。
TO指令：当X0接通时，把PLC中以S为首址的n个16位数据的内容写入到位置编号为m1的特殊模块中以BFM#m2为首址的n个缓冲存储器里面。
了解了指令的使用之后，那么接下来我们开始学习模拟量模块和对应的程序编写。
我们以模拟量输入模块FX3U-4AD为例进行讲解。
模拟量输入模块使用流程包括几个部分，1、确定单元号；2、模块型号判断；3、模块状态判断；4、输入模式设置；5、平均值设置；6、数字滤波器设置；7、当前值读取。
三菱FX2N PLC在模拟量控制中的应用
Ｔｏ 指 令 是 向 特 殊 功 能 模 块 中 指 定 的 缓 冲 数 据 寄 存 器 中写人 数 据 的 指 令 。例如 ： Ｔｏ ５Ｄ１ Ｋ２Ｋ Ｏ Ｋ ４ 当 执 行 该 指 令 时 ， 数 据 寄 存 器 Ｄ１ ￣ Ｄ１ 。 将 ０ ３中 的 数 据 写 入 ２号 特 殊 功 能 模 块 中 的 地 址 编 号 为 ＃ ５ ～ ＃ ８的 缓 冲 寄 存 器 中 。
ｔ， Ｓ ］ Ｅ ２１ 别 用 来 存 放 给 Ｄ］ Ｅ１ 和 ｓ 分 定 值 和 测 量 值 ，Ｄ］ 来 存 放 运 算 结 果 ．Ｓ３ ～ Ｉ ３ ［ 用 ［ ］ － ］ ｓ ＋ ６用 来 存 放 控 制 参 数 的 数 值 ， 分 配 如 下 ： 其 ［ ３ 采样 时 间 （ ） ［ ］ － ｓ］ ｍｓ 、 ｓ３ ４ １动 作 方 向 、 ｓ ］ Ｅ ３ 十 ２输 入 滤 波 常 数 （ ） ［ ］＋ ３ 比 例 增 益 （ ） ａ 、 ｓ３ Ｋ 、 ［ － ４ 积 分 时 间 （ ） ｘ １ ０ ） Ｅ ＋ ５ 微 分 增 ￥３１ 十 Ｔｔ （ ０ ｍｓ 、 ｓ］
块 的识 别 码 是 Ｋ２ １ 。 ０ ０ Ｆ Ｎ一 ４ Ｘ２ ＤＡ 模 拟 量 输 出 模 块 ： 模 块 共 有 ４ 该 个 输 出 通 道 ， 现 Ｄ／ 转 换 功 能 。该 模 块 和 Ｐ Ｃ 之 实 Ａ Ｌ
０Ｎ ， 启 动 Ｐ Ｄ 参 数 的 自 整 定 过 程 。 即 根 据 容 器 压 可 Ｉ 力 变 化 的 情 况 自动 地 调 整 比 例 增 益 、 分 时 间 、 分 微 积 时 间 等 。 当 自 整 定 开 始 时 的 测 量 值 到 给 定 值 的 变 化 量 变 化 １ ３时 ， 整 定 过 程 结 束 ， 统 进 入 Ｐ Ｄ 控 ／ 自 系 Ｉ
三菱PLC模拟量输入模块的使用技巧
