开关插座布置表资料

开关插座布置表
仅供学习与交流，如有侵权请联系网站删除谢谢2
仅供学习与交流，如有侵权请联系网站删除谢谢3
预留1~2 玄关预留 1
有线客厅、各卧室、书房
电话客厅、各卧室、餐厅、主卫、书房
网络客厅、各卧室、餐厅、书房四个
整体音响客厅、各卧室、餐厅、主卫、书房、厨房、观景阳台AV共享客厅、各卧室、书房
弱电集中布线﹝卫星电视线路预留）

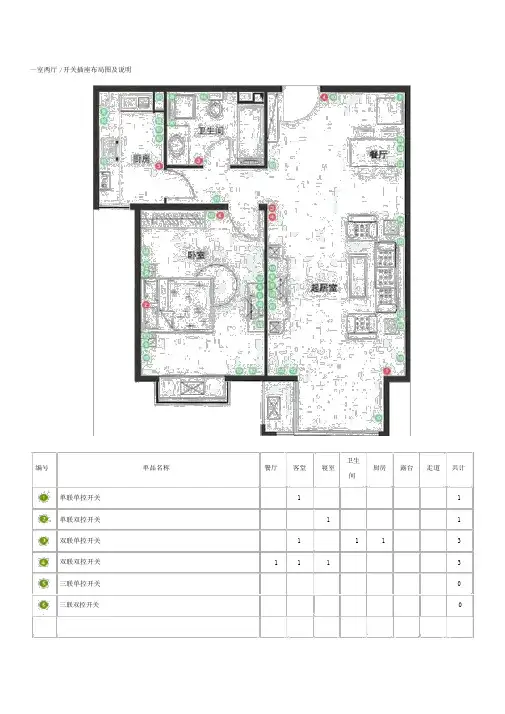

二室两厅/开关插座布局图及说明
仅供学习与交流，如有侵权请联系网站删除谢谢4
编号单品名称餐厅客厅主卧卧室卫生间厨房阳台1阳台2走道合计单联单控开关 1 1 1 1 3 单联双控开关 1 1 双联单控开关 1 1 1 1 4 双联双控开关 1 1 1 3 三联单控开关0 三联双控开关0 仅供学习与交流，如有侵权请联系网站删除谢谢
10A三极插座 1 1 1 10A三极插座带开关 1 1 1 2 10A两位两极插座 3 4 3 1 11 10A二、三极插座 4 8 7 6 1 5 1 2 1 35 10A二、三极插座带开关0 16A三极插座(带开关) 1 1 1 1 4
单联电视插座 1 1 1 1 4 单联电话插座 1 1 1 1 4 单联信息插座0 电话 + 信息插座 1 1 2 合计7 17 17 14 5 8 1 3 2 74
多位开关：
几个开关并列，各自控制各自的灯。

往往也称：双联、三联，或一开、四开等。

双控开关：
仅供学习与交流，如有侵权请联系网站删除谢谢6
二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。

夜光开关：
开关上带有荧光或微光指示灯，便于夜间寻找位置。

注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。

调光开关：
可开关并可通过旋钮调节灯光强弱。

注意：不能与节能灯配合使用。

10A：
满足家庭内普通电器用电限额。

16A：
满足家庭内空调或其它大功率电器，注意：电器的插头规格。

插座带开关：
可以控制插座通断电；也可以单独作为开关使用。

多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。

仅供学习与交流，如有侵权请联系网站删除谢谢7
边框、面板：
组装式开关插座，可以调换颜色，拆装方便。

空白面板：
用来封蔽墙上预留的查线盒，或弃用的墙孔。

暗盒：
安装于墙体内，走线前都要预埋。

146型：
宽是普通开关插座二倍，如有些四位开关、十孔插座等。

注意：长型暗盒才能安装。

多功能插座：
可以兼容老式的圆脚插头、方脚插头等等。

专用插座：
英式方孔、欧式圆脚、美式电话插座、带接地插座等。

仅供学习与交流，如有侵权请联系网站删除谢谢8
特殊开关：
遥控开关、声光控开关、遥感开关等。

信息插座：
指电话、电脑、电视插座。

因后端的接插模块正牌货市场价很高，所以都较贵。

宽频电视插座：
(5-1000MHZ)适应个别小区高频有线电视信号。

TV-FM插座：
功能与电视插座一样，多出的调频广播功能用的很少。

串接式电视插座：
电视插座面板后带一路或多路电视信号分配器。

仅供学习与交流，如有侵权请联系网站删除谢谢9
示意图订货号产品名称
5TA0 201-1CC1 5TA0 206-1CC1 5TA0 101-1CC1 5TA0 112-1CC1 250V 10A单联单控大跷板开关250V 10A单联双控大跷板开关250V单联20A双极大跷板开关中途开关
5TA0 211-1CC1 5TA0 216-1CC1 250V 10A双联单控大跷板开关250V 10A双联双控大跷板开关
5TA0 231-1CC1 5TA0 236-1CC1 250V 10A三联单控大跷板开关250V 10A三联双控大跷板开关
5TA0 241-1CC1 5TA0 246-1CC1 250V 10A四联大跷板单控开关250V 10A四联大跷板双控开关
5TA0 113-1CC1 5TA0 114-1CC1 5TA0 123-1CC1 5TA0 127-1CC1 250V 10A带荧光单开单控大跷板开关
250V 10A带荧光单开双控大跷板开关
250V10ALED指示灯单开单控大跷板开关 ** 250V 10A带LED指示灯单开双控大跷板开关 **
5TA0 115-1CC1 5TA0 117-1CC1 5TA0 124-1CC1 5TA0 128-1CC1 250V 10A带荧光双联单控大跷板开关
250V 10A带荧光双联双控大跷板开关
250V 10A带LED指示灯双联单控大跷板开关 ** 250V 10A带LED指示灯双联双控大跷板开关 **
5TA0 118-1CC1 5TA0 119-1CC1 5TA0 125-1CC1 5TA0 129-1CC1 250V 10A带荧光三联单控大跷板开关
250V 10A带荧光三联双控大跷板开关
250V 10A带LED指示灯三联单控大跷板开关 ** 250V 10A带LED指示灯三联双控大跷板开关 **
5TD0 102-1CC1 5TA0 103-1CC1 5TA0 100-1CC1 250V 10A大跷板门铃开关出门开关
小按钮门铃开关
仅供学习与交流，如有侵权请联系网站删除谢谢10
5TA0 111-1CC1 5TA0 116-1CC1 5TA0 311-1CC1 5TA0 121-1CC1 5TA0 126-1CC1 单联单控开关
单联双控开关
单联单控带指示灯开关双联单控开关
双联双控开关
5TA0 131-1CC1 5TA0 136-1CC1 5TA0 141-1CC1 5TA0 146-1CC1 5TD0 101-1CC1 三联单控开关
三联双控开关
四联单控开关
四联双控开关
250V单联双控门铃开关
示意图订货号产品名称
5UB0 200-1CC1 中式16A三极插座
5UB0 201-1CC1 带单控开关16A三极插座
5UB0 202-1CC1 16A带大跷板开关插座
5UB0 100-1CC1 5UB0 101-1CC1 5UB0 103-1CC1 5UB0 105-1CC1 中式10A三极插座
带单控开关10A三极插座带双控开关10A三极插座10A带大跷板开关插座
5UB0 106-1CC1 5UB0 102-1CC1 5UB0 108-1CC1 10A联体二三极插座
带单控开关10A二极扁圆加
三极组合多用插座
10A二、三极带大跷板开关插座
5UB0 301-1CC1 250V双联10A二极扁圆两用插座
11
5UB0 700-1CC1 440V 16A三相四线插座
5UB0 600-1CC1 440V 25A三相四线插座
5UB0 300-1CC1 250V 10A二极扁圆两用插座示意图订货号产品名称
5TG0 120-1CC1 电话插座RJ11
5TG0 121-1CC1 5TG0 127-1CC1 5TG0 135-1CC1 八芯电脑插座RJ45
六类信息插座(CAT6)
带屏蔽六类信息插座(CAT6)
5TG0 122-1CC1 双联电话插座RJ11
5TG0 123-1CC1 5TG0 128-1CC1 5TG0 136-1CC1 双联八芯电脑插座RJ45
六类双联信息插座(CAT6)
带屏蔽六类双联信息插座(CAT6)
5TG0 125-1CC1 5TG0 129-1CC1 5TG0 137-1CC1 电话插座RJ11+八芯电脑插座RJ45 六类信息插座(CAT6)+电话插座
带屏蔽六类信息插座(CAT6)+电话插座
5TG0 111-1CC1 5TG0 112-1CC1 电视插座
双联电视插座
12
5TG0 114-1CC1 电话电视插座
5TG0 115-1CC1 5TG0 126-1CC1 宽频电视插座
宽频带一分支电视插座
5TG0 117-1CC1 5TG0 118-1CC1 5TG0 116-1CC1 双接线柱音响插座四接线柱音响插座数字电视插座
示意图订货号产品名称
5TG0 500-1CC1 空白面板
5TG0 501-1CC1 装饰边框
5TG0 600-1CC1 插座防溅面盖
5TG0 601-1CC1 开关防溅面盖
5TG0 510-1CC1 镶框
13
5TG0 502-1CC1* 二位联体边框
5TG0 503-1CC1* 三位联体边框
5TG0 504-1CC1* 四位联体边框
5TG0 505-1CC1* 五位联体边框14。
