供配电技术试题A优选稿

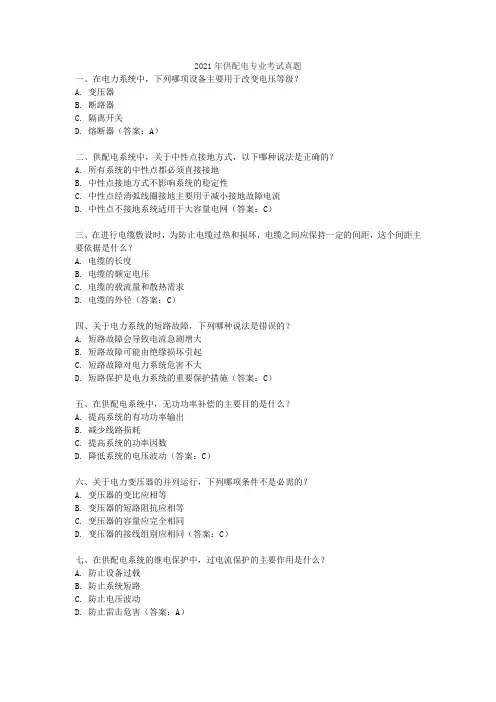

2021年供配电专业考试真题
2021年供配电专业考试真题一、在电力系统中，下列哪项设备主要用于改变电压等级？A. 变压器B. 断路器C. 隔离开关D. 熔断器（答案：A）二、供配电系统中，关于中性点接地方式，以下哪种说法是正确的？A. 所有系统的中性点都必须直接接地B. 中性点接地方式不影响系统的稳定性C. 中性点经消弧线圈接地主要用于减小接地故障电流D. 中性点不接地系统适用于大容量电网（答案：C）三、在进行电缆敷设时，为防止电缆过热和损坏，电缆之间应保持一定的间距，这个间距主要依据是什么？A. 电缆的长度B. 电缆的额定电压C. 电缆的载流量和散热需求D. 电缆的外径（答案：C）四、关于电力系统的短路故障，下列哪种说法是错误的？A. 短路故障会导致电流急剧增大B. 短路故障可能由绝缘损坏引起C. 短路故障对电力系统危害不大D. 短路保护是电力系统的重要保护措施（答案：C）五、在供配电系统中，无功功率补偿的主要目的是什么？A. 提高系统的有功功率输出B. 减少线路损耗C. 提高系统的功率因数D. 降低系统的电压波动（答案：C）六、关于电力变压器的并列运行，下列哪项条件不是必需的？A. 变压器的变比应相等B. 变压器的短路阻抗应相等C. 变压器的容量应完全相同D. 变压器的接线组别应相同（答案：C）七、在供配电系统的继电保护中，过电流保护的主要作用是什么？A. 防止设备过载B. 防止系统短路C. 防止电压波动D. 防止雷击危害（答案：A）八、关于电力系统的稳定性，下列哪种说法是正确的？A. 稳定性仅指系统的频率稳定B. 稳定性与系统的负荷无关C. 稳定性是指系统在受到扰动后，能够恢复到原来的运行状态或接近原来的运行状态D. 稳定性仅与发电机的性能有关（答案：C）。
供配电电气工程师试卷A卷
电气工程师试卷一、选择题（2*10）1.10KV电力变压器电流速断保护的“死区”是由（ A ）措施来弥补的。
A:带时限的过电流保护B：低电压保护C：变压器低压侧母线三相短路电流D：原边三相短路电流2.当10KV电力变压器气体继电器动作发出报警后要采集继电器内的气体并取出油样，迅速进行其他和油样分析，若气体为灰白色，有剧臭且可燃，则应采取的措施是（ B ）A:允许继续运行B：立即停止运行C：进一步分析油样D：允许运行两小时3.短路计算电压一般取短路线路首端电压，对10KV线路，短路计算电压是（ B ）A:10KV B：10.5KV C：11KV D：12KV4.能保护各种短路和单相接地短路的电流互感器的接线形式是（ C ）。
A:一相式B:两相V 形C:两相电流差D:三相星形5.电流速断保护的动作时间是（ A ）A:瞬时动作B:比下一级保护动作大0.5SC:比下一级保护动作时间大0.7S D:根据负荷性质定6.当电源电压突然降低或瞬间消失时，为保证重要负荷的电动机的自启动，对不重要的负荷或一般用电负荷或线路应装设（ C ）作用于跳闸。
A:过电流保护B:电流速断保护C:低电压保护D:低电压和过电流保护7.欠电压继电器的返回系数一般为（C ）以下。
A:0.8 B:0.85 C:1.25 D:1.58.高压系统短路后可以认为短路电流比电压（ B ）。
A:同相B:滞后90度C:超前90度D:滞后30度9.在进行短路计算时，若任一物理量都采用实际值与基准值的比值来计算，那么这种方法称之为（ C ）。
A:欧姆法B:短路容量法C:标么值法D:对比法10.电力电缆长期工作，允许工作温度最高的是（ C ）。
A:粘性纸绝缘电缆B:聚氯乙烯绝缘电缆C:交联聚氯乙烯绝缘电缆D:橡胶电缆二、填空题（2*10）1.差动保护的缺点是对变压器内部不严重的( 匝间短路)故障,反映不够( 灵敏)。
2.现场判断二极管质量最简单的方法是用万用表测量它的( 正向电阻)和( 反向电阻)。
供配电工程师考试题及答案
供配电工程师考试题及答案一、选择题1. 下列哪个是直流电的特点？A. 频率恒定B. 便于远距离输电C. 电压可调节D. 交流方便转换答案：C2. 电力系统的发电、输电、配电三个环节分别对应的电压等级是：A. 高压、中压、低压B. 中压、低压、高压C. 低压、高压、中压D. 高压、低压、中压答案：D3. 电力变压器的主要作用是：A. 降低电压B. 升高电压C. 改变电流方向D. 控制电力负荷答案：A4. 电力系统中，单相电流和三相电流之间的关系是：A. 三相电流是单相电流的3倍B. 单相电流是三相电流的3倍C. 单相电流和三相电流之间没有固定的倍数关系D. 单相电流和三相电流无关答案：C5. 电力系统中使用最广泛的变频器是：A. 整流变频器B. 逆变变频器C. 直流变频器D. 交流变频器答案：B二、判断题1. 电力系统中，电流越大，电压越低。
正确 / 错误答案：错误2. 交流电和直流电的能量损失差别不大。
正确 / 错误答案：错误3. 电力系统中，配电变压器将高压电转换成低压电。
正确 / 错误答案：正确4. 电力系统中的电流越大，电阻越小。
正确 / 错误答案：正确5. 电力系统中的发电机是将机械能转换为电能的设备。
正确 / 错误答案：正确三、问答题1. 请简述直流电和交流电的区别。
答：直流电是电流方向恒定的电流，其特点是电压和电流都是恒定不变的。
而交流电是电流方向周期性变化的电流，其特点是电压和电流随时间呈正弦波形变化。
2. 请解释电力系统中的“三相电”是什么意思。
答：电力系统中的“三相电”是指以三个相位相互120度电位差的交流电组成的电流。
三相电在电力系统中应用广泛，主要是因为三相电比单相电有更高的功率传输效率。
3. 请说明变频器在电力系统中的应用。
答：变频器是一种能够改变电源频率的电力调节设备。
在电力系统中，变频器主要应用于调节电机的转速，实现电力系统对负载的精确控制。
同时，变频器还可以用于节能减排，改善电力系统的稳定性和可靠性。
工厂供配电技术考试试卷A卷
2011/2012学年第一学期《工厂供配电技术》考试试卷（A卷）班级姓名学号成绩一、填空题（每空1分,共30分）1、变配电所主接线绘制方法有两种：一种是，另一种是。
2、工厂供配电线路按结构主要分为和两类。
3、敷设车间电力线路时，离地面 m及以下的电力线路应采用绝缘导线，离地面3.5m 以上的允许采用。
离地面 m及以下的导线必须加以机械保护，如穿钢管或穿塑料管保护。
5、工厂供配电系统的二次回路是指用来、、与一次电路运行的电气回路：亦称为。
6、在高低压开关柜面板上，一般用指示灯指示断路器状态，灯表示断路器处于合闸位置，灯表示断路器处于分闸状态。
7、通常将中性点不接地和中性点经消弧线圈接地称为接地系统，而中性点直接接地称为接地系统。
8、防雷装置一般都由、及地装置三部分组成。
9、二次回路的交流电流回路由供电，交流电压回路由供电。
10、我国的安全电压额定值的等级为 V、36V、 V、12V和 V.11、保证电气设备安全的技术措施常见的有、和安全距离。
12、在电源插座安装接线时，面对插座，“、”（或“、”）。
带保护零的三相插座，从保护零时针数起为：L1、L2、L3。
二、选择题(每题1.5分,共15分)1、电流互感器二次侧负荷通常用（）值表示。
A.有功功率B.无功功率C.视在功率D.二次回路阻抗2、单台用电设备的计算负荷常按（）确定。
A．设备的额定容量 B.用电设备一小时的最大平均负荷C. 用电设备半小时的最大平均负荷D.一天的平均负荷3、高压开关柜是一种将（）组合为一体的电气装置。
A．开关本体 B．操作电源 C．保护装置 D．电缆终端接头4、选择断路器的遮断容量应根据安装处的（）来决定。
A．变压器容量 B．三相最大负荷 C．最高电压 D．最大三相短路电流5 、小电流接地系统发生一相接地时，开口三角的开口处电压约为（）。
A.0VB.57.7VC.33.3VD.100V6、交流绝缘监视装置不适用于（）。
A.中性点直接接地系统 B中性点不接地系统C.中性点经高阻接地D.中性点经消弧线圈接地系统7、TT系统属于三相四线制，采用的是（）保护系统。
供配电技术试题库
供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。
4、各种高低压开关属_______次设备。
5、跌落式熔断器属于_______熔断器。
6、防雷装置所有接闪器都必须经过_______与________相连。
7、继电保护装置的基本要求是：______、 _______ 、________ 、可靠性。
8、_______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
（）2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量？供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5%，7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为()系统。
A.TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过()的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B. 二级负荷C. 三级负荷D. 保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率£ %=60功率因数N NCOS)=0.62 , n =0.85，给该电焊变压器供电的支线负荷P为N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1 型电容器个数为A.41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。
供配电技术试题库
供配电技术试题库供配电技术试卷一、单项选择题：2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。
4、各种高低压开关属_______次设备。
5、跌落式熔断器属于_______熔断器。
6、防雷装置所有接闪器都必须经过_______与________相连。
7、继电保护装置的基本要求是：______、 _______ 、________ 、可靠性。
8、_______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
《供配电技术》试卷及答案A
《供配电技术》试卷及答案A《供配电技术》期末试卷(A)题号分数一、填空题（每格1分，共20分）1、短路的形式：、、。
2、发电厂（发电站）：将自然界蕴藏的各种转换为的工厂。
3、工厂供电的基本要求：、、、。
4、一次电路：（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
5、高压断路器（QF）：具有完善的灭弧能力功能:通断正常负荷电流;接通和承受一定的短路电流;在保护装置作用下，切除短路故障。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分7、二次回路(即二次电路)：是指用来控制、指示、监测和保护运行的电路，亦称二次系统。
8、保护接地：为保障人身安全、防止间接触电而将设备的部分接地。
9、电网谐波的产生主要在于电力系统中存在。
10、白炽灯结构简单，价格低，使用方便，显色性，发光率，使用寿命，耐震性能。
二、单选题（每题2分，共30分）1、工厂低压三相电压一般选择（）。
A、380VB、220VC、660VD、100V2、按电力网的供电范围分为（）输电网。
A、近距离，远距离B、高，中，低C、水力，火力，核能D、地区，中央3、电能生产运送、分派及应用过程在（）举行。
A、不同时间B、同一时间C、同一瞬间D、以上都不对4、凡是架空进线，都需要安装（）以防雷电侵入。
A、熔断器B、避雷器C、断绝开关D、断路器5、中性点经消弧线圈接地系统称为（）。
A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统6、继电保护装置适用于（）。
A、可靠性要求高的低压供电系统B、可靠性要求高的高压供电系统-1-一二三四五六……总分C、可靠性请求不高的低压供电系统D、可靠性请求不高的高压供电系统7、变压器二次额定电压是（）。
A二次额定负载下的电压B一次有额定电流时的电压C一次有额定电压，二次有额定负载的电压D一次有额定电压，二次空载时的电压8、短路保护的操作电源可取自（）。
A、电压互感器B、电流互感器C、空气开关D、电9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（）。
供配电技术试题库完整
4、什么叫过电压?
５、什么就是光通量、发光强度、照度与亮度？
四、判断题(正确打√，错误打×）(每题1分，共1０分)：
1、变电所与配电所得区别就是变电所有变换电压得功能.(）
2、有一台设备,在其以９分钟一个周期得工作中,电动机只工作短短得3０秒，它就是短时工作制. ( )
3、工厂供电系统运行就是得实际负荷并不等于所有用电设备额定功率之与。()
4、对于只接单台电动机或电焊机得支线,其尖峰电流不等于其起动电流。( )
5、在三相系统中,三相短路在中性点直接接地系统中发生得概率最高。(）
6、熔断器得文字符号就是FU，低压断路器得文字符号就是ＱK.(）
7、在选择中性线截面时,一般三相四线制线路____断路器适用于频繁操作、安全要求较高得场所。
9、在三相短路电流常用得计算方法中，＿___＿_适用于多个电压等级得供电系统。
10、在工厂电路中，一次电路与二次电路之间得联系,通常就是通过_____＿_与_＿_＿＿＿_完成得。
三、名词解释(每题６分,共30分）:
1、什么叫电力系统?
2、什么就是尖峰电流？
16、确定负荷中心可以用(直观得负荷指示图）来粗略得制定，也可以用类似于力学得重心得方法。
17、主电路图中得主要电气设备应采用(国家规定得图文符号)来表示。
18、单母线分段方式适用于（一、二级负荷)比重较大，供电可靠性要求较高得车间变电所.
19、连接计费用电度表得互感器准确度应为(０、５级）,且规定不与保护、测量等回路共用.
7、负荷曲线就是一种反应(电力负荷随时间变化情况)得曲线。
8、计算负荷就是按(发热条件)选择电气设备得假定负荷.
9、工厂供电系统对第一类负荷要求必需有（两个以上得独立电源供电)。
(完整版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定:10kV及以下三相供电电压允许偏差为A.?10%B.?7%C.?5% ，7%，,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为( )系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以( )为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。
A.500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h，冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为 1A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为 maxA.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率ε%=60功率因数N NCOSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷P为 N CA.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A.0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800×10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
供配电技术考试附答案.doc
习题解答（7）模拟测试卷七答案一、填空题（30%）1.工厂常用的用电设备按工作制可分为三类：长期连续工作制设备、短时工作制设备、反复短时工作制设备。
2.经过换算至统一规定工作制下的“额定功率”称为设备容量。
3.电焊机设备在计算额定容量时暂载率应换算到100%O4.年负荷曲线反映了全年负荷变动与对应的负荷持续时间的关系。
5.年持续负荷曲线是根据一年中具有代表性的夏季日负荷曲线和冬季日负荷曲线绘制的。
6.全年中负荷最大工作班內消耗电能最大的半小时的平均功率，称为半小时最大负荷,把它通常称为“计算负荷"。
7.负荷计算的方法有需要系数法和二项式系数法。
&在计算设备台数较少，而且各台设备容量相差悬殊的车间干线和配电箱的计算负荷时宜采用二项式系数法。
9.把靠外部供给电能而发光的光源称为电光源。
10.照明灯具的布置方案分为均匀布置和选择布置。
11.确定全厂计算负荷的方法有多种，如逐级推算法、需要系数法以及按年产量或年产值估算法等。
12.提高功率因数通常有两种途径：一种是提高自然功率因数,另一种是采用人工补偿装置来提高功率因数。
13.短路故障时是电力系统中最常见的一种故障,也是最严重的一种故障。
14.在电力系统中，发生里桓短路的可能性最大，发生刍1短路的可能性最小，但是通常三相短路电流最大,造成的危害也最严重。
15.短路计算的方法常用的有三种：有名值法、标幺值法和短路容量法。
16.接地的种类有：工作接地、保护接地、重复接地。
二、判断题（20%）A. 20mAB.30mAC.40mAD.50mA1.对于反复短时工作制设备，其设备容量就是设备铭牌上的额定功率。
（X ）2.起重电动机的标准暂载率有15%、25%、60%、100%四种。
（x ）3.年最大负荷利用小时&ax是一个反映工厂负荷特征的重要参数，陰ax越大，负荷越平稳。
（P ）4.需要系数是一个小于1的系数。
（P ）5.如果三相线路中单相设备的总容量不超过三相设备总容量的15%,则先将单相设备容量换算成三相设备容量，再进行负荷计算。
供配电技术练习题.doc
建筑供配电设计技术练习题一、单选题1.某车间有一台变压器额定容量为8000kVA,二次侧负载为4500kW,C0S 由=0.9时，问该变压器的负载率为（）A.69. 4% ；B. 62. 5% ；C. 56. 2% ；D.41. 1%2.变压器的铜损Pcu与变压器负载电流I的关系符合（）关系式。
A. PcuF ；B. Pcu^r ； c. PcuF/r ；D. Pcu与i 无直接关系3.某车间有一台电动机，额定输出功率190k肌额定电压3000V,额定电流45. 5A,空载电流16A,额定效率91.05%o问这台电动机额定负载时总损耗为（）A. 6. 23kW ；B. 10. 78kW ；C. 18. 68kW ；D. 19. 71kW4.一类高层建筑的消防用电设备应为（）A. 一级负荷；B.二级负荷；C.三级负荷；D. 一级负荷中特别重要负荷5.室外消防用水量大于30L/s的工厂、仓库，其消防用电设备应为（）A. 一级负荷；B.二级负荷；C.三级负荷；D. 一级负荷中特别重要负荷6.对一级负荷供电电源的要求是（）A.必须两回6KV及以上的线路供电；B.应由两回6KV及以上的专用线路供电；C.应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏；D.除由两个电源供电外，尚应增设应急电源。
7.变电所宜单层布置。
当采用双层布置时，变压器应设在（）oA.离变电所5ni处；B.离变电所10E处；C.底层；D.二层。
8.变压器室内，lOOOkVA油浸式变压器外廓与后净距是（）oA.0. 5m；B. 0. 6m；C. 0. 8m；D. 1. 0m9.固定式高压配电柜单排布置时，柜后维护通道的最小宽度是（）A.600mm；B. 800mm；C. 1000mm；D. 1500mm10.固定式高压配电柜双排面对面布置时，柜后维护通道的最小宽度是（B）A.600mm；B. 800mm；C. 1000mm；D. 1500mm；11.固定式高压配电柜单排布置时，柜前操作通道的最小宽度是（）A.l OOOmin；B. 1200mm；C. 1500mm；D. 2000mm；12.固定式高压配电柜双排面对面布置时，柜前操作通道的最小宽度是（D）A.l OOOmin；B. 1200mm；C. 1500mm；D. 2000mm；13.固定式低压配电屏单排布置时，屏后通道最小宽度是（）oA.600mm；B. 800mm；C. 1000mm；D. 1500mm；14.固定式低压配电柜双排面对面布置时，屏后通道的最小宽度是（）A.600mm；B. 800mm；C. 1000mm；D. 1500mm；15.固定式低压配电屏单排布置时，柜前操作通道最小宽度是（）。
供配电技术试卷A卷答案A
2014-2015学年第二学期供配电技术A试卷答案一、填空题1、发电厂，电力网，变电所第1章2、电源中性点不接地，中性点直接接地。
第1章3、选择性，迅速性，灵敏性，可靠性。
第7章4、负荷开关，高压隔离开关，高压断路器，熔断器，第2章5、机械强度，经济电流密度，发热条件，电压损失。
第6章6、直击雷过电压，感应雷过电压，侵入波过电压。
第8章二．判断题1-5 ×√×√√6-10 ×××√√三，选择题1-5 BACCB四、名词解释1、允许载流量：在规定的环境温度条件下，导线能够连续承受而不致使其稳定温度超过允许值的最大电流。
2、无限大系统：电源容量相对于用户供配电系统大得多的电力系统。
3、反时限特性：保护装置的动作时间与故障电流大小有反比无关，故障电流越大，动作时间越短。
4、内部过电压：由于电力系统本身的开关操作，发生故障或其他原因，使系统的工作状态突然改变，从而在系统内部出现电磁能振荡而引起的过电压。
五、简答题1.内桥式接法：其一次侧的高压断路器QF跨接在两路电源进线之间，犹如一条桥梁，而且处在线路断路器QF的两侧，靠近变压器。
适用于因电源线路较长而发生故障和停电维修的机会较多，变电所的变压器不需要经常切换的总降压变电所。
外桥式接法：其一次侧的高压断路器QF跨接在两路电源进线之间，但处在线路断路器GF 的外侧，靠近电源进线方向。
适用于电源线路较短（故障率较低），而变电所负荷变动较大，根据经济运行要求需要经常切换变压器的总降压变电所。
2.高压断路器，高压隔离开关，熔断器，避雷器，电流互感器六．计算题1.2.。
供配电技术本科期末考试 试卷 AB卷带答案 期末考试题 模拟卷 模拟试题 综合试卷自测试卷2套
XX 大学课程考试试卷（ 20XX ——20XX 学年度第 2 学期）课程名称：供配电技术试卷类型：（A 、B ） 命题教师签名： 教研室主任签名： 主管院长签名：1、静电电容器的补偿方式分三种： 、 和 。
2、最严重三相短路电流的条件是 、 、 。
3、电力系统中性点的运行方式有 、 和直接接地三种。
4、工厂供电系统电能质量的主要指标： 、 、可靠性。
5、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和 完成的。
6、人工补偿最常用的方法是 。
7、在三相短路电流常用的计算方法中， 适用于多个电压等级的供电系统。
8、防雷装置所有接闪器都必须经过 与 相连。
9、电流保护主要有 和 。
10、供配电系统中常用的继电器主要是 和 。
装订线（答题不得超过此线）二、选择题（本大题共10小题，每小题2分，共20分。
）600万度，无功电度748万度，则该厂的平均功率因数为（）。
A.0.78B.0.63C.0.56D.0.442、满负荷的负荷指的是（）。
A.动力负荷B.耗用电能的用电设备C.耗用电能的用电单位D.用电设备所耗用的电功率3、变压器二额定电压是（）。
A.二次额定负载下的电压B.一次有额定电流时的电压C.一次有额定电压，二次有额定负载的电压D.一次有额定电压，二次空载时的电压4、无限大容量系统中发生短路时，短路假想时间t一般可近似地的（）来计算。
A.短路时间B.保护动作时间C.短路时间再加0.05sD.保护动作时间再加0.05s5、线路电压损耗是指线路首端电压与末端电压的（）。
A.相量差B.代数差C.相量和D.代数和6、在工厂供电系统中，广泛采用（）继电器来作过电流保护兼电流速断保护。
A.电磁式电流继电器B.电磁式电压继电器C.电磁式中间继电器D.感应式电流继电器7、属于变压器外部故障的是（）。
A.绕组间短路B.线圈碰铁心C.引出线绝缘套管间的相间短路D.绕组层间短路8、变压器的额定电压确定的依据（）。
供配电技术试题库完整
电压互感器得使用注意事项:（1)在工作时其二次侧不得短路，(2)二次侧有一端必须接地,（3）互感器在连接时注意其端子得极性。
4、答：对电气主接线得要求有:
(１）安全:符合有关技术规范得要求,能充分保证人身与设备得安全;
3、电能质量得基本指标就是______＿与_＿__＿_＿，我国采用得工业频率就是____＿__HZ。
４、各种高低压开关属＿_____＿次设备。
5、跌落式熔断器属于＿_＿____熔断器。
6、防雷装置所有接闪器都必须经过__＿__＿_与____＿＿__相连。
７、继电保护装置得基本要求就是：＿＿___＿、_______、___＿＿__＿ 、可靠性．
三、名词解释:
1、答：电力系统:由发电厂、电力网与电能用户组成得一个发电、输电、变配电与用电得整体,称为电力系统。
2、答:在电气设备运行中，由于电动机得启动、电压波动等诸方面得因素会引起短时间得比计算电流大几倍得电流成为尖峰电流。
３、答:无限大容量得电力系统就是指,当电源距短路点得电气距离较远时,由短路而引起得电源输出功率得变化,远小于电源得容量得电力系统．
7、高压设备发生接地时户内不得接近故障点4ｍ以内,室外不得接近故障点
8ｍ以内。
８、电流互感器在工作时二次侧不允许开路.
短路得主要原因:(1）电气设备载流部分得绝缘损坏。如绝缘老化,本身设计、安装与运行维护不良,绝缘材料陈旧,强度不够被击穿,外力损伤等;(2)工作人员由于误操作或将低电压设备接入高电压线路造成短路；(３）电力线路发生断线与倒杆事故可能导致短路;(４)鸟兽跨越在裸露得相线之间或相线与接地物体之间,或者咬坏设备导线得绝缘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电技术试题A
集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
2016—2017第一学期期末考试试卷(机电系)
供配电技术（A）
注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在密封线内。
2．用黑色字迹的钢笔或圆珠笔将答案写在试卷上相对应的区域。
3. 请仔细阅读试题要求，把你所选的正确答案填在指定的表格内。
一、单项
选择题（每小题 2分，共14分）
1、高压断路器的文字符号为（）。
A. QS
B. QL
C. QF
D. QK
2、电流互感器二次额定电流一般为（）。
A .5A B. 10A C. 15A D. 20A
3、在我国，110 kV及以上的电力系统通常都采取（）的运行方式。
A. 中性点不接地
B. 中性点经消弧线圈接地
C. 中性点直接接地
4. 车间变电所的电压变换等级通常为（）。
A. 把220~550kV降为35~110kV
B. 把220~550kV降为35~110kV
C. 把6~10kV降为220/38kV
5、对共有大量一、二级负荷的变电所，宜采用（）主变压器。
A. 一台
B. 两台
C. 三台
6、电力变压器属于（）。
A.控制类电器设备
B.保护类电器设备
C.变换类电器设备
D.补偿类电器设备
7、对于中性点不接地系统，其架空线路发生单相接地故障后，一般最多可以连续运行（）。
A. 0小时
B. 1小时
C. 2小时
D. 3小时
二、填空题（每空2分，共40分）
1、水力发电厂主要分为水力发电厂、
水力发电厂和水力发电厂。
2、电压偏差是指电气设备的与其之差，通常用它对
的百分比来表示。
3、低压刀开关是一种最普通的低压开关电器，适用于交流、额定电
压、直流、额定电流为及以下的配电系统中，作不频繁手动接通和分段电路或作隔离电源保证安全检修之用。
4、高压熔断器（FU）是人为在电网中设置的环节，其功能主要是对电路
及其设备进行保护。
5、型号T（L）J的含义为。
6、电力变压器按绕组绝缘和冷却方式分，有、和
等变压器。
7、对居住小区变电所，一般采用变压器，如采用变压
器，单台容量不宜超过800kVA。
8、配电网电压等级为110kV及以下，其中电压等级为的，称为高
压配电网；配电变压器低压侧引出的配电网，称为低压配电网。
三、判断题（每题1 分，共15分）
1. 电力系统就是电网。
（）
2. 核能发电厂的发电过程是核裂变能→热能→电能。
（）
3. 变电所的作用是接受电能和分配电能。
（）
4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。
（）
5、高压负荷开能够断开短路电流。
（）
6、电流互感器工作时二次侧不得开路。
（）
7、电压互感器工作时二次侧不得开路。
（）
8、倒闸操作可以通过就地操作、遥控操作、程序操作完成。
（）
9、目前环氧树脂浇注干式变压器的额定电压最高为35kV（）
10、变压器的额定容量SN.T（kV·A）指在额定工作状态下变压器能保证长期输出的容量。
（）
11、Yyn0联结变压器的中性线电流允许达到相电流的75%以上（）
12、国标规定，绕组的温升限值为65℃。
（）
13、导线的相序，涂以黄、绿、红，分别表示U（A）、V（B）、W（C）相的颜色。
（）
14、同一高压供电系统的配电级数不宜多于三级（）
15、配电线路事故几率最高的是相间短路。
（）
四、简答题（每题5分，共20分）
1、工厂供配电系统的质量指标有哪些？
2、什么是电力变压器的实际容量什么是电力变压器的额定容量
3、低压配电线路有哪几种接线方式？
4、低压成套装置包括哪些类型？
五、分析计算题（共11分）
1．有一条采用 BLX-500 型铝心橡皮线明敷的
220/380V 的TN-S 线路，计算电流为60A，敷设地点的环境温度为+35℃。
试按发热条件选择此线路的导线截面。
