7805三端稳压器应用
7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。
它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。
下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。
此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为
稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
7805恒流充电电路

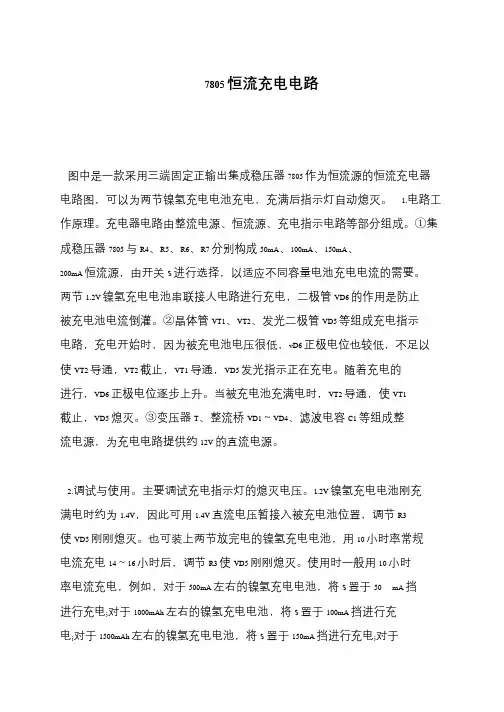

7805 恒流充电电路图中是一款采用三端固定正输出集成稳压器7805 作为恒流源的恒流充电器电路图，可以为两节镍氢充电电池充电，充满后指示灯自动熄灭。
1.电路工作原理。
充电器电路由整流电源、恒流源、充电指示电路等部分组成。
①集成稳压器7805 与R4、R5、R6、R7 分别构成50mA、100mA、150mA、200mA 恒流源，由开关S 进行选择，以适应不同容量电池充电电流的需要。
两节1.2V 镍氢充电电池串联接人电路进行充电，二极管VD6 的作用是防止被充电池电流倒灌。
②晶体管VT1、VT2、发光二极管VD5 等组成充电指示电路，充电开始时，因为被充电池电压很低，vD6 正极电位也较低，不足以使VT2 导通，VT2 截止，VT1 导通，VD5 发光指示正在充电。
随着充电的进行，VD6 正极电位逐步上升。
当被充电池充满电时，VT2 导通，使VT1截止，VD5 熄灭。
③变压器T、整流桥VD1～VD4、滤波电容C1 等组成整流电源，为充电电路提供约12V 的直流电源。
2.调试与使用。
主要调试充电指示灯的熄灭电压。
1.2V 镍氢充电电池刚充满电时约为1.4V，因此可用1.4V 直流电压暂接入被充电池位置，调节R3使VD5 刚刚熄灭。
也可装上两节放完电的镍氢充电电池，用10 小时率常规电流充电14～16 小时后，调节R3 使VD5 刚刚熄灭。
使用时一般用10 小时率电流充电，例如，对于500mA 左右的镍氢充电电池，将S 置于50 mA 挡进行充电;对于1000mAh 左右的镍氢充电电池，将S 置于100mA 挡进行充电;对于1500mAh 左右的镍氢充电电池，将S 置于150mA 挡进行充电;对于。
7805应用电路
电子技术天地>> 学习研讨>> 电子技术基础>>固定集成稳压器添加人：abin录入日期:2002-11-25 阅读：11740 次文章来源：原作者：关键词：集成稳压电源文字选项背景选项字号大小（双击自动滚屏，单击停集成稳压器是指将不稳定的直流电压变为稳定的直流电压的集成电路。
由于集成稳压器具有稳压精度高、工作稳定靠、外围电路简单、体积小、重量轻等显箸优点，在各种电源电路中得到了普遍的应用。
常用的集成稳压器有：金属形封装、金属菱形封装、塑料封装、带散热板塑封、扁平式封装、双列直插式封装等。
在电子制用中应用较多的是三固定输出稳压器。
集成稳压器可分为串联调整式、并联调整式和开关式稳压器三大类。
图2所示为应用最广泛的串联式集成稳压器内电路方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放去控制调整管，以使输出电压Uo保持稳定。
78xx系列集成稳压器是常用的固定正输出电压的集成稳压器，输出电压有5V、6V、9V、12V、15V、18V、24V等格，最大输出电流为1.5A。
它的内部含有限流保护、过热保护和过压保护电路，采用了噪声低、温度漂移小的基准源，工作稳定可靠。
78xx系列集成稳压器为三端器件：1脚为输入端，2脚为接地端，3脚为输出端，使用十分方便。
78xx系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78xx稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78xx稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
7805整流稳压电路各部分功能

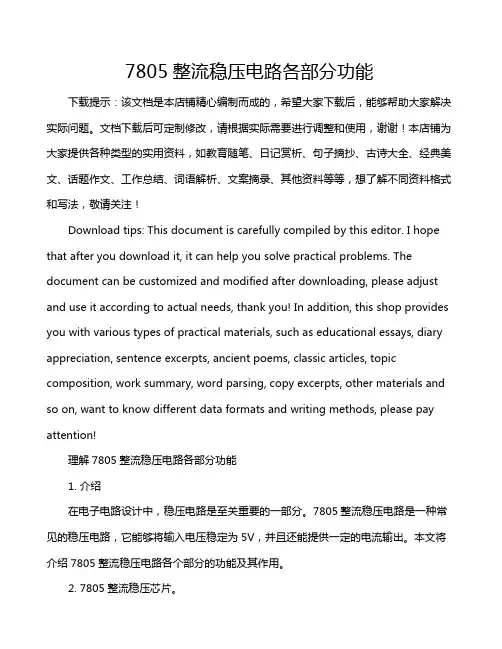

7805整流稳压电路各部分功能下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!理解7805整流稳压电路各部分功能1. 介绍在电子电路设计中，稳压电路是至关重要的一部分。
7805并联使用电路
7805并联使用电路在现代社会中，电路发挥着重要的作用。
并联电路是电路中的一种常见形式，特点是使电路中的多个电器可以并行工作，其总电流等于分支电流之和，总电压等于分支电压之一并联电路可以用于各种不同的应用场景，如家庭电路、工业生产和通信等。
无论是家庭电路还是工业设备，电路的并联设计都非常重要，因为它可以提高电路的性能和可靠性。
首先，电路的并联设计可以减小电流的阻抗。
在电路中，电流是通过电子在导线中的流动来传导的。
当电流通过电线时，电线的电阻会产生电阻。
如果电路中的电器是串联的，则电流会在电流经过每个电器时降低。
而在并联电路中，电流可以平行地流过每个电器，因此电流不会降低，这可以提高整个电路的效率。
其次，并联电路可以提高电路的可靠性。
在并联电路中，即使一个电器损坏或停止工作，其他电器仍然可以正常工作。
这是因为电器是并行连接的，相互之间没有直接的影响。
这对于家庭电路非常重要，因为如果一个家电出现故障，其他家电仍然可以正常使用，从而减少了维修和更换的成本。
并联电路还可以提供更大的电流。
在电路中，电流是通过电器中的电荷流动来传导的。
在串联电路中，电荷必须通过每个电器，从而限制了电流的流动。
而在并联电路中，电荷可以选择通过其中之一，并选择较小的阻抗进行流动。
因此，通过并联电路可以提供更大的电流，满足各种高功率设备的需求。
同时，并联电路还可以提供不同电压的电流。
在并联电路中，每个分支可以有不同的电压，因此可以满足不同电器的需求。
这对于多元化和多功能电路设计非常重要，特别是在家庭和工业设备中。
总之，并联电路是电路设计中非常重要的一部分。
它可以提高电路的性能和可靠性，并满足不同电器和设备的要求。
在现代社会中，电路的并联设计已经成为必不可少的一部分，随着科技的不断发展，我们相信在电路设计和应用中，并联电路还会有更广泛的发展。
7805引脚图管脚电路参数-三端稳压器7805资料
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及功能说明1. 引脚1（Input）：输入端，接入未稳定的直流电压，电压范围通常为7.5V至20V。
3. 引脚3（Output）：输出端，输出稳定的5V直流电压。
二、7805管脚电路参数1. 输入电压（Vin）：7805的输入电压范围为7.5V至20V，建议输入电压不低于8V，以确保稳压器正常工作。
2. 输出电压（Vout）：7805的输出电压为5V，误差范围为±2%。
3. 最大输出电流（Iout）：7805的最大输出电流为1.5A，实际输出电流取决于输入电压、负载和散热条件。
4. 线性调整率：7805的线性调整率为0.02%，表示在负载电流不变的情况下，输出电压变化与输入电压变化的比值。
5. 负载调整率：7805的负载调整率为0.1%，表示在输入电压不变的情况下，输出电压变化与负载电流变化的比值。
6.dropout电压：7805的dropout电压为2V，即在输入电压与输出电压之差为2V时，稳压器仍能正常工作。
7. 静态电流（Iq）：7805的静态电流为5mA，表示在无负载条件下，稳压器自身消耗的电流。
8. 热关断保护：当7805内部温度超过150℃时，热关断电路将自动切断输出，保护稳压器不受损坏。
9. 短路保护：7805具有短路保护功能，当输出端短路时，稳压器会自动限制输出电流，防止损坏。
三、7805的应用注意事项2. 输入输出电容：为了减少输入输出电压的纹波，通常在7805的输入端和输出端分别接入一个电解电容（如10uF）和一个陶瓷电容（如0.1uF）。
3. 线路布局：在设计电路板时，应尽量缩短输入端和输出端的引线，以减少线路阻抗，提高稳压器的性能。
4. 防止噪声干扰：为了降低噪声对输出电压的影响，可以在7805的接地引脚和电路板的地之间添加一个0欧姆的跳线电阻，以提供一个低阻抗的接地路径。
四、7805的常见问题及解决方案1. 输出电压不稳定：可能是由于输入电压波动大或负载电流变化引起的。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
7805引脚图管脚电路参数-三端稳压器7805资料
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。
3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。
二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。
2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。
（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。
建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。
（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。
（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。
四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。
（2）7805的焊接过程应迅速进行，以免过热损坏器件。
建议使用恒温焊台，并将焊接时间控制在3秒以内。
（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。
2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。
（2）使用万用表测量输出电压，观察是否存在波动。
若输出电压不稳定，可适当调整输入端的滤波电容值。
7815 7805稳压电源.doc1
7815稳压电源电路图连续可调的双电源（正负对称电源）。
此电路由一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。
当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片，做散热用。
7815和7805的区别：7815输入电压在+7V~-+40V 输出电压为+15V7805输入电压在+17V~-+40V 输出电压为+5V7805应用电路图7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo 得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
7805稳压电源电路图-各种应用
7805稳压电源电路图: 7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
7815系列稳压三极管应用
稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
7805稳压电源电路图集锦
7805稳压电源电路图集锦稳压器是使输出电压稳定的设备。
稳压器调压电路、控制电路、及伺服电机等组成。
当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v。
7805稳压器电源工作原理稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7805稳压器输出级不被损坏。
7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。
能够实现1A以上的输出电流。
器件具有良好的温度系数，因此产品的应用范围很广泛。
可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。
一、7805稳压电源电路图1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF/35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF/35V电解电容。
7805中文资料资料
精品文档7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。
带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。
LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。
精品文档．精品文档1A、三端稳压器可输出12V;7912例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压所示。
外形及管脚分布，如附图1-25(3) 的稳定电压。
7812组成的特殊的线性稳压电源7805由，7905，但可以从两个相同的次级绕组中产生出如图所示为一种特殊的电源电路。
该电路虽然简单，这两组交流电源之E3跨接在D3E2、、。
其特点是：和、三组直流电压：+5V-5V+12VD2 间，起着全波整流的作用。
精品文档．精品文档7805?78 780三端稳压集成电路电子产品中常见的三端稳压集成电路有正电压输出只有三I是指这种稳压用的集成电路系列顾名思义三系列和负电压输出79的TO- 220引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管封装准封装，也901样子TO-9基本信中文名三端稳压集成电780最大输出电1.5A热过载保护、短路保护、使用方输入电不大36V输入输出压2V输出电4.8V~5.2V结构组系列三端稳I来组成稳压电源所需的外围元件极少78/7用三端稳压集成电路7805精品文档．精品文档电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中。
其中，7805和7905是两种常见的三端稳压器。
下面将具体介绍7805和7905的稳压原理及典型电路。
1.稳压原理7805是一种正向稳压器，主要用于将输入电压转换为稳定的5V输出电压。
它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。
当输入电压大于5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压小于5V时，稳压二极管为正向偏导通状态，而晶体管则处于截止状态，此时输出电压为5V。
2.典型电路7805的典型电路如下所示：该电路主要由以下几个部分组成：-输入滤波电容（C1）：用于滤波输入电压的波动。
-稳压二极管（D1）：用于控制输出电压为稳定的5V。
-输出滤波电容（C2）：用于滤波输出电压的波动。
-NPN晶体管（T1）：用于控制稳压二极管的导通和截止。
具体工作原理如下：1. 当输入电压Vin大于5V时，稳压二极管处于反向偏导通状态，多余的电压通过稳压二极管D1引流到地。
2. 当输入电压Vin小于5V时，稳压二极管处于正向偏导通状态，晶体管T1的基极电压为0V，晶体管截止，而稳压二极管导通，保持输出电压为5V。
1.稳压原理7905是一种负向稳压器，主要用于将输入电压转换为稳定的-5V输出电压。
它的稳压原理与7805类似，都是基于稳压二极管的控制工作。
当输入电压小于-5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压大于-5V时，稳压二极管为正向偏导通状态，输出电压为-5V。
2.典型电路7905的典型电路如下所示：该电路与7805的典型电路类似，主要包括输入滤波电容（C1）、稳压二极管（D1）、输出滤波电容（C2）和NPN晶体管（T1）。
工作原理也与7805类似。
总结：三端稳压器是一种常见的电子元件，其中7805和7905是两种常见的稳压器。
7805三端稳压集成电路应用及注意事项
7805三端稳压集成电路应用及注意事项7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是一般的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
7805三端稳压IC内部电路具有过压爱护、过流爱护、过热爱护功能，这使它的性能很稳定。
能够实现1A以上的输出电流。
器件具有良好的温度系数，因此产品的应用范围很广泛。
可以运用本地调整来消退噪声影响，解决了与单点调整相关的分散问题，输出电压误差精度分为±3%和±5%。
一、7805三端稳压IC在电路运用中应留意以下事项：
输入输出压差不能太大,太大则转换效率急速降低，而且简单击穿损坏。
最高输入电压不能超过35伏; 输出电流不能太大，1.5A 是其极限值。
大电流的输出，散热片的尺寸要足够大，否则会导致高温爱护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。
二、7805没有输出电压诊断
1、输入端没有电压，或者电压过低，这个可以用万用表直接测量到的。
2、滤波电容击穿了，短路，造成7805爱护。
3、线路上有短路或者断路现象。
4、管子本身烧了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7805引脚图及稳压电路图资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v ，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳
压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V 输出电压了，下面介绍一
个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo ≈Uxx(1+R2/R1)，此稳压电路可在5～12V 稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V ，输入输出差需保持2V 以上，这样该电路中因为稳压器的直流输入电压是正14V ，故该稳压电路的最大输出电压为正12V 。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
LM7805构成的+5V 稳压电源
如图所示电路为输出电压+5V 、输出电流1.5A 的稳压电源。
它由电源变压器
B ，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。
220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。
此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。
本稳压电源可作为TTL电路或单片机电路的电源。
三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。
