(完整版)砖砌排水沟施工工艺

合集下载

砖砌排水沟工程

砖砌排水沟工程

砖砌排水沟工程工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量1.2定基堆点:按照施工现场引入的水准点,将施工水准点设在稳固和通视之处,,沿沟槽方向定出沟槽中心线。

新建排水沟与一起施工的地面要设置明显标记。

1.3测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

2.2用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

2.3沟槽土方应堆在沟槽的一侧,便于下道工序作业。

2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度3、基底处理3.1地基处理应按设计规定进行,施工中遇到与设计不符的松软地基及杂土层等情况,应会同甲方人员或设计人员协商解决。

3.2挖槽应控制槽底高程,槽底局部超挖宜按以下方法处理:3.2.1含水量接近最佳含水量的疏干槽超挖深度小于或等于150mm时,可用含水量接近最佳含水量的挖槽原土回填夯实,其压实度不低于原天然地基上的密实度,其压实度不应低于95%。

3.2.2槽底有地下水或地基土壤含水量较大,不适于压实时,可采用天然级配砂石回填夯实。

3.3排水不良造成地基上土壤扰动,可按以下方法处理:3.3.1扰动深度在100mm以内,可用天然级配砂石或砂砾石处理。

3.3.2扰动深度在300mm以内,但下部坚硬时,可换填块石,并用砾石填充空隙和找平表面,填块石时应由一端顺序进行,大面朝下,块与块相互挤紧。

3.4设计要求采用换土方案时,应按要求清槽,并经检查合格后方可进行换土回填,回填材料,操作方法及质量要求应符合设计规定。

砖砌排水沟工程完整

砖砌排水沟工程完整

砖砌排水沟工程(转)砖砌排水沟工程工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量1.1定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

1.2定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

1.3测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

2.2用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

2.3沟槽土方应堆在沟槽的一侧,便于下道工序作业。

2.4堆土底边与沟槽边应保持一定的距离,不得小于1.0m,堆土高度应小于1.5m。

1/ 22.5堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度土壤类别坡度(高:宽)槽深0~1.0m槽深1.0~3.0m槽深3.0~5.0m亚粘土1:0.001:0.331:0.50粘土1:0.001:0.251:0.33干黄土1:0.001:0.201:0.25砖土和砂砾土1:0.001:1.001:1.252/ 2。

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量1.1定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,2200mm左右的一层土不挖,待下道工序前用人工清底。

2.3沟槽土方应堆在沟槽的一侧,便于下道工序作业。

2.4堆土底边与沟槽边应保持一定的距离,不得小于1.0m,堆土高度应小于1.5m。

2.5堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度95%。

3.4设计要求采用换土方案时,应按要求清槽,并经检查合格后方可进行换土回填,回填材料,操作方法及质量要求应符合设计规定。

3.5砌筑:“干三湿三”法拌制;已经拌合好的砂浆应在初凝前使用完毕;每50m3砌体应制作试块一组,不足50m3按每一砌筑段留设试块。

“三顺一丁”砌法,但最下一层和最上一层砖,应用丁字砌筑。

砌砖时,砂浆应满铺满挤,灰缝不得有竖向通缝,水平灰缝厚度和竖向灰缝厚度应为10mm,允许编差为±2mm。

砌筑直墙应挂线。

砌筑240厚墙体需单面挂线,超过240厚墙体应双面挂线。

砌体表面应平直,随砌随找平。

4、防水4.1污水沟槽及井室的内外防水在设计图纸无要求时,一般采用不少于两层水泥砂浆。

求:宜每隔±566.2槽底至沟顶以上500mm范围内不得含有有机物及大于50mm的砖、石等硬块,接口周围应采用细粒土回填。

6.3回填土不得在水、淤泥上回填,当日回填当日夯实。

6.4回填土在分层夯实,虚铺厚度如设计无要求时,按机械夯实不大于300mm,人工夯实不大于200mm施工。

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺砖砌排水沟工程的施工工艺涉及多个步骤,每个步骤都需要严格遵循设计要求和施工规范,以确保工程质量和安全。

一、施工准备1.熟悉施工图纸:明确排水沟的位置、尺寸、坡度等设计要求。

2.技术交底:对施工人员进行技术交底,确保他们了解施工工艺和质量标准。

3.材料准备:选用质量合格的红砖或青砖、普通硅酸盐水泥、中砂(含泥量不超过5%)、清洁的自来水或符合标准的地下水等。

同时,准备好瓦刀、铁锹、抹子、靠尺、水平尺、线坠等砌砖工具,以及搅拌机、运输车辆等搅拌和运输设备。

二、定位放线测量1.定位原则:根据地下原有构筑物、管线和设计图纸实际情况,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,以及现有建筑物、构筑物进出口管线的坐标、标高。

2.定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边约10m,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

3.测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处钉中心控制桩,并根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

三、沟槽开挖1.开挖宽度:槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

2.开挖方式:采用机械开挖为主,人工清理为辅的方式进行。

机械开挖时,预留约10-20cm的土层由人工清理,避免超挖。

3.开挖控制:开挖过程中随时测量基槽的深度和宽度,确保符合设计要求。

基槽开挖完成后进行验槽,检查基槽的尺寸、标高、土质等是否符合设计要求。

四、基底处理1.地基处理:按设计规定进行地基处理,遇到与设计不符的松软地基及杂土层等情况,应会同设计人员协商解决。

2.超挖处理:槽底局部超挖时,根据超挖深度和土壤含水量情况,采用合适的回填材料和方法进行处理。

五、砌筑1.砂浆配制:砂浆的强度等级和配合比应符合设计规定,搅拌时间要充分,确保砂浆质量。

砖砌排水沟工程施工方案

砖砌排水沟工程施工方案

砖砌排水沟工程施工方案工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→灌水、通水试验→回填土1、定位放线测量1.1定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

1.2定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

1.3测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

2.2用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

2.3沟槽土方应堆在沟槽的一侧,便于下道工序作业。

2.4堆土底边与沟槽边应保持一定的距离,不得小于1.0m,堆土高度应小于1.5m。

2.5堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度2.7人工挖槽深度宜为2.0m左右。

2.8人工开挖多层槽的层间留台宽度应不小于500mm。

2.9槽底高程的允许偏差不得超过下列规定:2.9.1设基础的重力流排水管沟沟槽,允许偏差为±10mm。

2.9.2非重力流无基础的排水管沟沟槽,允许偏差为±20mm。

3、基底处理3.1地基处理应按设计规定进行,施工中遇到与设计不符的松软地基及杂土层等情况,应会同设计人员协商解决。

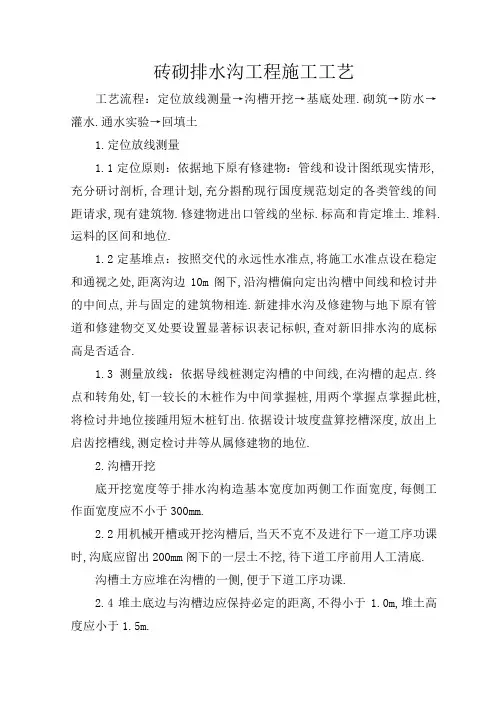

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺工艺流程:定位放线测量→沟槽开挖→基底处理.砌筑→防水→灌水.通水实验→回填土1.定位放线测量1.1定位原则:依据地下原有修建物:管线和设计图纸现实情形,充分研讨剖析,合理计划,充分斟酌现行国度规范划定的各类管线的间距请求,现有建筑物.修建物进出口管线的坐标.标高和肯定堆土.堆料.运料的区间和地位.1.2定基堆点:按照交代的永远性水准点,将施工水准点设在稳定和通视之处,距离沟边10m阁下,沿沟槽偏向定出沟槽中间线和检讨井的中间点,并与固定的建筑物相连.新建排水沟及修建物与地下原有管道和修建物交叉处要设置显著标识表记标帜,查对新旧排水沟的底标高是否适合.1.3测量放线:依据导线桩测定沟槽的中间线,在沟槽的起点.终点和转角处,钉一较长的木桩作为中间掌握桩,用两个掌握点掌握此桩,将检讨井地位接踵用短木桩钉出.依据设计坡度盘算挖槽深度,放出上启齿挖槽线,测定检讨井等从属修建物的地位.2.沟槽开挖底开挖宽度等于排水沟构造基本宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm.2.2用机械开槽或开挖沟槽后,当天不克不及进行下一道工序功课时,沟底应留出200mm阁下的一层土不挖,待下道工序前用人工清底.沟槽土方应堆在沟槽的一侧,便于下道工序功课.2.4堆土底边与沟槽边应保持必定的距离,不得小于1.0m,堆土高度应小于1.5m.2.5堆土时严禁掩埋消火栓.地面井盖及雨水口,不得掩埋测量标记及道路从属的修建物等.2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计请求时,应相符表2.6的划定.2.7人工挖槽深度宜为2.0m阁下.2.8人工开挖多层槽的层间留台宽度应不小于500mm.2.9槽底高程的许可误差不得超出下列划定:2.9.1设基本的重力流排水管沟沟槽,许可误差为±10mm.2.9.2非重力流无基本的排水管沟沟槽,许可误差为±20mm.3.基底处理3.1地基处理应按设计划定进行,施工中碰到与设计不符的松软地基及杂土层等情形,应会同设计人员协商解决.3.2挖槽应掌握槽底高程,槽底局部超挖宜按以下办法处理:3.2.1含水量接近最佳含水量的疏干槽超挖深度小于或等于150mm时,可用含水量接近最佳含水量的挖槽原土回填夯实,其压实度不低于原自然地基上的密实度,或用石灰土处理,其压实度不该低于95%.3.2.2槽底有地下水或地基泥土含水量较大,不适于压及时,可采取自然级配砂石回填夯实.3.3排水不良造成地基上泥土扰动,可按以下办法处理:3.3.1扰动深度在100mm以内,可用自然级配砂石或砂砾石处理.3.3.2扰动深度在300mm以内,但下部坚硬时,可换填块石,并用砾石填充闲暇和找平概况,填块石时应由一端次序进行,大面朝下,块与块互相挤紧.3.4设计请求采取换土计划时,应按请求清槽,并经检讨及格后方可进行换土回填,回填材料,操纵办法及质量请求应相符设计划定.3.5砌筑:3.5.1砂浆:砂浆的强度等级应相符设计划定;砂浆的合营比应采取质量比,并经实验肯定;搅拌机拌合砂浆,拌应时光宜为1~1.5min,人工拌合砂浆应采取“干三湿三”法拌制;已经拌合好的砂浆应在初凝前运用完毕;每50m3砌体应制造试块一组,缺少50m3按每一砌筑段留设试块.3.5.2砌砖:3.5.2.1砌砖前应检讨垫层或平基尺寸,高程及中线地位,垫层混凝土抗压强度知足请求后,方可开端砌砖.3.5.2.2垫层或平基顶面应先清扫,并用水冲刷清洁.3.5.2.3砌砖前应依据中间线放出墙基线,摆砖撂底,肯定砌法.3.5.2.4砖运用前应浸水,不得有干心现象.3.5.2.5砌砖体应高低错缝,表里搭接,宜采取“三顺一丁”砌法,但最下一层和最上一层砖,运用丁字砌筑.砌砖时,砂浆应满铺满挤,灰缝不得有竖向通缝,程度灰缝厚度和竖向灰缝厚度应为10mm,许可编差为±2mm.砌筑直墙应挂线.砌筑240厚墙体需单面挂线,超出240厚墙体应双面挂线.砌体概况应平直,随砌随找平.3.5.2.8砖墙的伸缩缝与底板伸缩缝应垂直贯通.缝的间隙尺寸应相符设计请求,砌筑整洁,缝内挤出的砂浆应随砌随刮清洁.3.5.2.9砖墙的转角处和交代处应与墙体同时砌筑.当砌筑间断时,应砌成斜槎.接茬砌筑时,应先将斜槎用水冲清洁,并使砂浆饱满.4.防水4.1污水沟槽及井室的表里防水在设计图纸无请求时,一般采取许多于两层水泥砂浆.抹面的砖墙,应随砌随将挤出的砂浆刮平,进行砂浆抹面施工应相符下列请求:4.2.1砌体概况粘结的残存砂浆应消除清洁,将砖墙概况洒水潮湿.4.2.2抹面水泥砂浆强度等级应相符设计划定,稠度知足施工须要,底层砂浆稠度宜为120mm,其他宜为70~80mm.4.2.3抹灰厚度应为20~30mm.4.2.4水泥砂浆抹面应分两道抹成.第一道砂浆抹成后,用杠尺刮平,并将概况划出纹道,完成后距离48h,进行第二道抹面.第二道砂浆应分两遍压实赶光完成.4.2.5抹面的施工接茬应留成阶梯形茬,上.基层接茬应错开,留茬的地位应分开交留处150mm以上.接茬时,应先将留茬平均的涂刷水泥浆一道,然后按照层次操纵程序层层搭茬,接茬应周密.水泥砂浆抹面完成后,应进行养护.抹面砂浆终凝后,应保持概况潮湿,宜每隔4h洒水一次,养护时光宜为14d.4.3预制钢筋混凝土盖板装配:4.3.1应检讨钢筋混凝土盖板的外不雅质量,查对出厂及格证及响应的钢筋.混凝土原材料检测实验材料,相符设计划定方可运用.4.3.2盖板装配前,墙顶应清扫清洁,洒水潮湿,再铺砂浆装配.4.3.3盖板就位后相邻板底错台不该大于10mm,盖板端部压墙长度许可误差为±10mm.4.3.4板缝及板端的三角灰应采取水泥砂浆填抹密实.4.3.5盖板就位后吊环应卧平.5.灌水.通水实验5.1将被实验段起点及终点检讨井的两头用堵板堵好,不得渗水.5.2将进水管接至堵板下侧,下流井内的堵板下侧应设泄水管,并挖好排水沟.向排水沟内充水,充满水后,浸泡不得少于24h.5.3排水沟应通行无堵塞,实验完毕应及时将水排出.6.回填土6.1在灌水.通水实验及格后,做好质量记载,方可进行回填土.6.2槽底至沟顶以上500mm规模内不得含有有机物及大于50mm的砖.石等硬块,接口四周应采取细粒土回填.6.3回填土不得在水.淤泥上回填,当日回填当日夯实.6.4回填土在分层夯实,虚铺厚度如设计无请求时,按机械夯实不大于300mm,人工夯实不大于200mm施工.。

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

创作编号:BG7531400019813488897SX创作者:别如克*砖砌排水沟工程施工工艺工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量1.1定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

1.2定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

1.3测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

2.2用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

2.3沟槽土方应堆在沟槽的一侧,便于下道工序作业。

2.4堆土底边与沟槽边应保持一定的距离,不得小于1.0m,堆土高度应小于1.5m。

2.5堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度2.7人工挖槽深度宜为2.0m左右。

2.8人工开挖多层槽的层间留台宽度应不小于500mm。

2.9槽底高程的允许偏差不得超过下列规定:2.9.1设基础的重力流排水管沟沟槽,允许偏差为±10mm。

2.9.2非重力流无基础的排水管沟沟槽,允许偏差为±20mm。

砖砌排水沟施工方案(3篇)

砖砌排水沟施工方案(3篇)

第1篇一、工程概况1. 工程名称:某地区道路排水沟工程2. 工程地点:某市某区某道路3. 工程规模:全长1000米,宽度5米,深度0.5米4. 施工单位:某建筑工程有限公司5. 施工时间:2023年3月至2023年6月二、施工准备1. 技术准备(1)熟悉施工图纸,了解设计要求,明确施工工艺。

(2)编制施工组织设计,确定施工顺序、施工方法、施工工艺。

(3)组织施工人员进行技术培训,提高施工技能。

2. 材料准备(1)砖:选用M7.5水泥砂浆砖,尺寸为240mm×115mm×53mm。

(2)水泥:选用32.5级普通硅酸盐水泥。

(3)砂:选用中粗砂,细度模数2.5~3.5。

(4)水泥砂浆:配合比为水泥:砂=1:2,水灰比为0.55。

(5)其他材料:钢筋、模板、铁锹、锄头、水管、切割机等。

3. 施工设备准备(1)施工机械:挖掘机、推土机、压路机、搅拌机、切割机等。

(2)施工工具:水准仪、经纬仪、钢卷尺、线锤、水准尺等。

三、施工工艺1. 施工流程(1)测量放线:根据设计图纸,确定排水沟中心线,并用白灰标出。

(2)挖槽:使用挖掘机进行土方开挖,挖至设计深度,宽度符合要求。

(3)基础处理:清除槽底杂物,平整基础,确保基础坚实。

(4)支模:根据设计图纸,设置模板,确保模板稳固。

(5)砌筑:采用一砖一浆法进行砌筑,砂浆饱满,砖缝平直。

(6)养护:砌筑完成后,进行洒水养护,保持湿润。

(7)回填:回填土前,先铺设一层碎石,然后分层回填,每层厚度不超过20cm,并夯实。

2. 施工方法(1)测量放线:使用经纬仪和钢卷尺,准确放线,确保排水沟中心线与设计图纸相符。

(2)挖槽:根据设计深度和宽度,使用挖掘机进行土方开挖,挖至设计深度,宽度符合要求。

(3)基础处理:清除槽底杂物,平整基础,确保基础坚实。

(4)支模:根据设计图纸,设置模板,模板采用钢模板,确保模板稳固。

(5)砌筑:采用一砖一浆法进行砌筑,砂浆饱满,砖缝平直。

明沟砖砌体排水沟

明沟砖砌体排水沟

明沟砖砌体排水沟(1)600X600明渠、500X300明渠:采用120红砖砌500X300明渠,见光面采用M7.5水泥沙浆抹灰光面处理。

(2)1000X1000明渠采用:180红砖砌1 00X1000明渠,见光面采用M7.5水泥沙浆抹灰光面处理(4)渠道疏通清理1、砖砌排水沟工程施工工艺工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土2、定位放线测量定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

3、沟槽开挖槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

沟槽土方应堆在沟槽的一侧,便于下道工序作业。

堆土底边与沟槽边应保持一定的距离,不得小于,堆土高度应小于。

堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表的规定。

表沟槽边坡坡度人工挖槽深度宜为左右。

人工开挖多层槽的层间留台宽度应不小于500mm。

槽底高程的允许偏差不得超过下列规定:±10mm。

砖砌排水沟 砖砌排水沟工程(精制实操)

砖砌排水沟 砖砌排水沟工程(精制实操)

砖砌排水沟工程工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→抹灰→灌水、通水试验→回填土1.定位放线测量⑴定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

⑵定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

⑶测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2.沟槽开挖⑴槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

⑵用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

⑶沟槽土方应堆在沟槽的一侧,便于下道工序作业。

⑷堆土底边与沟槽边应保持一定的距离,不得小于 1.0m,堆土高度应小于1.5m。

⑸堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

⑹沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度坡度(高:宽)土壤类别槽深0~1.0m 槽深1.0~3.0m 槽深3.0~5.0m 亚粘土1:0.00 1:0.33 1:0.50粘土1:0.00 1:0.25 1:0.33干黄土1:0.00 1:0.20 1:0.25砖土和砂砾土1:0.00 1:1.00 1:1.25⑺人工挖槽深度宜为2.0m左右。

⑻人工开挖多层槽的层间留台宽度应不小于500mm。

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺在各类建筑和市政工程中,砖砌排水沟是一种常见且重要的排水设施。

它能够有效地收集和排放雨水、污水等,保证场地的干燥和正常使用。

下面,我们将详细介绍砖砌排水沟工程的施工工艺。

一、施工准备1、技术准备熟悉施工图纸,明确排水沟的位置、尺寸、坡度等设计要求。

进行技术交底,确保施工人员了解施工工艺和质量标准。

2、材料准备砖:选用质量合格的红砖或青砖,强度符合要求,无裂缝、破损等缺陷。

水泥:一般采用普通硅酸盐水泥,有出厂合格证和复试报告。

砂:选用中砂,含泥量不超过 5%。

水:使用清洁的自来水或符合标准的地下水。

3、工具准备瓦刀、铁锹、抹子、靠尺、水平尺、线坠等砌砖工具。

搅拌机、运输车辆等搅拌和运输设备。

4、现场准备清理施工现场,平整场地,确保施工道路畅通。

按照设计要求,放出排水沟的中心线和边线,并设置控制桩。

二、基槽开挖1、根据设计要求和现场实际情况,确定基槽的开挖深度和宽度。

2、采用机械开挖为主,人工清理为辅的方式进行。

机械开挖时,预留 10 20cm 的土层由人工清理,避免超挖。

3、开挖过程中,随时测量基槽的深度和宽度,确保符合设计要求。

4、基槽开挖完成后,进行验槽。

检查基槽的尺寸、标高、土质等是否符合设计要求,如有不符合之处,及时进行处理。

三、基础施工1、在基槽验收合格后,进行基础施工。

2、一般采用混凝土基础,根据设计要求配制混凝土,浇筑时要振捣密实。

3、基础表面要平整,标高要符合设计要求。

4、混凝土基础浇筑完成后,要进行养护,养护时间不少于 7 天。

四、砖砌排水沟1、砌筑前,将砖浇水湿润,严禁干砖上墙。

2、按照设计要求,先砌筑排水沟的底部。

采用一顺一丁的砌筑方式,灰缝要饱满,厚度一般为 8 12mm。

3、底部砌筑完成后,开始砌筑两侧的墙体。

墙体要垂直,平整度符合要求。

4、每隔一定距离,要设置一道伸缩缝,缝宽一般为 20 30mm,用沥青麻丝或其他防水材料填充。

5、砌筑过程中,要随时检查墙体的垂直度、平整度和灰缝的饱满度,发现问题及时纠正。

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2、沟槽开挖槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

沟槽土方应堆在沟槽的一侧,便于下道工序作业。

堆土底边与沟槽边应保持一定的距离,不得小于,堆土高度应小于。

堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表的规定。

表沟槽边坡坡度人工挖槽深度宜为左右。

人工开挖多层槽的层间留台宽度应不小于500mm。

槽底高程的允许偏差不得超过下列规定:±10mm。

±20mm。

3、基底处理地基处理应按设计规定进行,施工中遇到与设计不符的松软地基及杂土层等情况,应会同设计人员协商解决。

挖槽应控制槽底高程,槽底局部超挖宜按以下方法处理:压实度不低于原天然地基上的密实度,或用石灰土处理,其压实度不应低于95%。

(完整版)砖砌排水沟施工工艺

(完整版)砖砌排水沟施工工艺

砖砌排水沟施工一、作业条件:1 土方开挖前,应根据施工方案的要求,将施工区域内的障碍物清除和处理完毕。

2场地的定位控制线(桩)、标准水平桩及开槽的灰线尺寸,必须经过检验合格;并办完预检手续。

3夜间施工时,应有足够的照明设施;在危险地段应设置明显标志,并要合理安排开挖顺序,防止错挖或超挖。

4施工机械进入现场所经过的道路要进行加固或加宽等准备工作。

5施工区域运行路线的布置,应根据作业区域工程的大小、机械性能、运距和地形等情况加以确定。

6在机械施工无法作业的部位和修整边坡坡度、清理槽底等,均应配备人工进行。

7熟悉图纸,做好技术交底。

二、工艺流程:确定开挖的顺序→分段下挖→修边和清底1开挖基槽或管沟时,应合理确定开挖顺序、路线及开挖深度。

土方开挖宜从上到下分层分段依次进行。

A、在开挖过程中,应随时检查槽壁和边坡的状态,以防坍陷。

B、开挖基槽和管沟,不得挖至设计标高以下,如不能准确地挖至设计基底标高时,可在设计标高以上暂留一层土不挖,以便在测平后,由人工挖出。

C、在机械施工挖不到的地方,应配合人工随时进行挖掘,并用手推车把土运到机械挖到的地方,以便及时用机械运走。

2修帮和清底。

A、槽底修理铲平后,进行质量检查验收。

B、开挖基槽的土方,在场地有条件堆放时,一定留足回填需用的好土;多余的土方,应一次运走,避免二次倒运。

三、盖板预制、管沟、基槽施工1、预制钢筋砼盖板施工(1)砼盖板采用预制盖板。

为保证砼盖板的质量,我公司将制作定型模板10套,采用L型角钢制作排水沟盖板。

砼盖板的预制工作量较大,在进入工进时就必须着手施工,盖板的预制场地采用将场地平整后辅一层粗砂作为预制用地。

(2)内环沟钢筋砼预制盖板的几何尺寸、方正、流水口的留置在盖板预制时应特别注意,以防出现盖板因变形、几何尺寸不准确而影响盖板无法安装或安装后接缝不齐,流水口不在一条线上,影响总体质量。

(3)为保证盖板的方正及流水口的预留位置,施工前先制作30套钢性模具,避免在施工因水浸和碰撞而成形。

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺

砖砌排水沟工程施工工艺令狐采学工艺流程:定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土1、定位放线测量1.1定位原则:根据地下原有构筑物:管线和设计图纸实际情况,充分研究分析,合理布局,充分考虑现行国家规范规定的各种管线的间距要求,现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。

1.2定基堆点:按照交接的永久性水准点,将施工水准点设在稳固和通视之处,距离沟边10m左右,沿沟槽方向定出沟槽中心线和检查井的中心点,并与固定的建筑物相连。

新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记,核对新旧排水沟的底标高是否合适。

1.3测量放线:根据导线桩测定沟槽的中心线,在沟槽的起点、终点和转角处,钉一较长的木桩作为中心控制桩,用两个控制点控制此桩,将检查井位置相继用短木桩钉出。

根据设计坡度计算挖槽深度,放出上开口挖槽线,测定检查井等附属构筑物的位置。

2、沟槽开挖2.1槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度,每侧工作面宽度应不小于300mm。

2.2用机械开槽或开挖沟槽后,当天不能进行下一道工序作业时,沟底应留出200mm左右的一层土不挖,待下道工序前用人工清底。

2.3沟槽土方应堆在沟槽的一侧,便于下道工序作业。

2.4堆土底边与沟槽边应保持一定的距离,不得小于1.0m,堆土高度应小于1.5m。

2.5堆土时严禁掩埋消火栓、地面井盖及雨水口,不得掩埋测量标志及道路附属的构筑物等。

2.6沟槽边坡的大小与土质和沟槽深度有关,当无设计要求时,应符合表2.6的规定。

表2.6沟槽边坡坡度2.7人工挖槽深度宜为2.0m左右。

2.8人工开挖多层槽的层间留台宽度应不小于500mm。

2.9槽底高程的允许偏差不得超过下列规定:2.9.1设基础的重力流排水管沟沟槽,允许偏差为±10mm。

2.9.2非重力流无基础的排水管沟沟槽,允许偏差为±20mm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

砖砌排水沟施工
一、作业条件:
1 土方开挖前,应根据施工方案的要求,将施工区域内的障碍物清除和处理完毕。

2场地的定位控制线(桩)、标准水平桩及开槽的灰线尺寸,必须经过检验合格;并办完预检手续。

3夜间施工时,应有足够的照明设施;在危险地段应设置明显标志,并要合理安排开挖顺序,防止错挖或超挖。

4施工机械进入现场所经过的道路要进行加固或加宽等准备工作。

5施工区域运行路线的布置,应根据作业区域工程的大小、机械性能、运距和地形等情况加以确定。

6在机械施工无法作业的部位和修整边坡坡度、清理槽底等,均应配备人工进行。

7熟悉图纸,做好技术交底。

二、工艺流程:
确定开挖的顺序→分段下挖→修边和清底
1开挖基槽或管沟时,应合理确定开挖顺序、路线及开挖深度。

土方开挖宜从上到下分层分段依次进行。

A、在开挖过程中,应随时检查槽壁和边坡的状态,以防坍陷。

B、开挖基槽和管沟,不得挖至设计标高以下,如不能准确地挖至设计基底标高时,可在设计标高以上暂留一层土不挖,以便在测平后,由人工挖出。

C、在机械施工挖不到的地方,应配合人工随时进行挖掘,并用手推车把土运到机械挖到的地方,以便及时用机械运走。

2修帮和清底。

A、槽底修理铲平后,进行质量检查验收。

B、开挖基槽的土方,在场地有条件堆放时,一定留足回填需用的好土;多余的土方,应一次运走,避免二次倒运。

三、盖板预制、管沟、基槽施工
1、预制钢筋砼盖板施工
(1)砼盖板采用预制盖板。

为保证砼盖板的质量,我公司将制作定型模板10套,采用L型角钢制作排水沟盖板。

砼盖板的预制工作量较大,在进入工进时就必须着手施工,盖板的预制场地采用将场地平整后辅一层粗砂作为预制用地。

(2)内环沟钢筋砼预制盖板的几何尺寸、方正、流水口的留置在盖板预制时应特别注意,以防出现盖板因变形、几何尺寸不准确而影响盖板无法安装或安装后接缝不齐,流水口不在一条线上,影响总体质量。

(3)为保证盖板的方正及流水口的预留位置,施工前先制作30套钢性模具,避免在施工因水浸和碰撞而成形。

(4)钢筋工程
砼盖板钢筋为钢,钢筋在采购时应有钢筋出厂合格证,现场将对钢筋做出抗拉强度试验的报告,钢筋弯曲须符合施工规范的要求,筋在加工时应注意钢筋弯钩长度,不得搭接。

钢筋网片绑扎采用梅花点绑扎,但每个边缘部位须进行绑扎。

①钢筋加工的形状尺寸必须符合设计要求。

钢筋的表面应洁净、无损伤、油渍、漆污和铁锈等应在使用前清除干净。

带有颗粒状或片状老锈的钢筋不得使用。

②钢筋应平直,无局部曲折。

③钢筋绑扎方法:按图纸要求间距、规格,计算好每盖板所需钢筋数量,附筋与主筋垂直,交点均要绑扎。

(5)砼盖板的砼施工
砼盖板在砼施工中要保证配合比严格执行配砼比通知单的要求,做
到计量准确,拌合均匀,入模后采用平反振动进行施工,不得小于3遍。

(6)钢筋砼盖板浇筑完毕后,用铁抹子收水赶光,面层一定要平整,盖板待24小时后进行拆模,拆模、运输、堆放时应特别注意,不能却棱掉角。

(7)砼盖板的养护
砼盖板在施工完毕后应进行养护七天,每天洒水不得少于三遍,对砼盖板的养护要设专人进行,对温度低于5度时应进行覆盖保温,保证砼的质量。

(8)质量要求:
a.棱角平直,表面平整,无缺棱、掉角、无砂眼、无龟裂。

b.角度误差:1
c.几何尺寸误差:±2
d.厚度误差:±2
e.浇筑砼盖板:对砼拌制要设台帐,用磅秤按比例计量,并做试
块。

(9)砼盖板的起模堆发及运输
砼盖板在强度达到75%时方可起模堆放,堆放时应立着放,高不得超过3行,盖板运输时应轻拿轻放,应按有关人员指挥进行。

2、排水沟施工
(1)内环沟施工工艺流程:内环沟盖板预制→内环沟放线→内环沟开挖→内环沟基底平整→内环沟基底素土碾压→灰土层铺设压实→砼垫层模板安装→浇筑120mm厚C15混凝土垫层→砼垫层上平放线→垫层模板拆除→砖砌沟壁施工→沟壁1:2防水砂浆抹灰→内环沟蓄水实验→盖板安装盖板安装→清理交验。

3、土方工程及沟底处理
(1)沟槽土方开挖:将环沟基底按放线位置将标高、坡向开挖、
采用反铲挖掘机挖土自卸车运土到建设单位指定地点,人工配合修正达到设计要求。

(2)回填土:尽量采用场内干净黄土,人装机动翻斗车运土,蛙夯机进行人工夯填。

(3)沟底3:7灰土施工: 沟底灰土层按照设计坡度分层施工,每层虚铺厚度不大于250mm,蛙夯机进行人工夯实,密度大于97%。

高程不得出现正值。

(4)混凝土垫层施工:
a、模板:模板高度与砼垫层厚度相同。

模板采用“[”形槽钢,槽钢一侧铁钎打入基层固定。

模板的顶面与混凝土板顶面齐平,并应与设计高程一致,模板底面应与基层顶面紧贴。

模板安装完毕后,宜再检查一次模板相接处的高差和模板内侧是否有错位和不平整等情况。

如果正确,则在内侧面均匀涂刷一薄层脱模剂以便拆模。

b、运输混凝土:混凝土采用现场拌和,专用车辆进行混凝土运输。

在运输中应考虑蒸发失水和水化失水(指水泥在拌和之后,开始水化反应,其流动度下降),以及因运输的颠簸和振动使混凝土发生离析等。

要减小这些因素的影响,其关键是缩短运输时间,并采取适当措施防止水分损失和离析。

混凝土送至铺筑地点进行摊铺、振捣、找平,直至浇筑完毕的允许最长时间,由试验室根据水泥初凝时间及施工气温确定。

装运混凝土拌和物的过程中,不应漏浆,并应防止离析。

出料及铺筑时的卸料高度不应超过 1.5m。

当有明显离析时,应在铺筑时重新拌匀。

c、拆模:混凝土浇筑完后24小时拆模、拆模应仔细,不损坏混凝土板的边、角,尽量保持模板完好。

拆模后,只有混凝土板强度应达到设计强度80%以上时,才允许踩踏。

(5)砖砌沟壁
①砌筑用砂采用中砂并应过筛,且不得含有草根等杂物,含泥量
不能大于5%。

砂浆配合比使用重量比。

②拌制砂浆用水采用自来水或不含有害物质的洁净水。

③砖进场时,要有出厂合格证书,检验证明、准用证。

材料员对砖的表观进行检查,验收,要求砖尺寸误差±2mm,边角整齐、色泽均匀,无起拱,并由试验工立即送试,标砖每批或同批2万块送试一组,合格后方可使用。

④水泥进场使用前,应分批对其强度、安定性进行复验。

检验批应以同一生产厂家、同一编号为一批。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时,应复查试验,并按其结果使用。

不同品种的水泥,不得混合使用。

⑤砂浆用砂不得含有有害杂物。

砂浆用砂的含泥量应满足下列要求:
a、对水泥砂浆和强度等级不小于M7.5的水泥混合砂浆,不应超过5%;
b、对强度等级小于M5的水泥混合砂浆,不应超过10%;
⑥砌筑砂浆应通过试配确定配合比。

当砌筑砂浆的组成材料有变更时,其配合比应重新确定。

⑦砂浆现场拌制时,各组分材料应采用重量计量。

排水沟砌筑将采用“三一砌法”,即一铲灰、一块砖、一挤揉。

保证排水沟墙体竖向灰缝饱满、灰缝厚度要均匀一致。

⑧混凝土压顶:模板安装高度与砼压顶高度相同。

模板采用“[”形槽钢,槽钢安装在砌好的墙壁上并固定。

模板的顶面与混凝土板顶面齐平,并应与设计高程一致,模板底面应与墙壁紧贴。

模板安装完毕后,宜再检查一次模板相接处的高差和模板内侧是否有错位和不平整等情况。

如果正确,则在内侧面均匀涂刷一薄层脱模剂以便拆模。

⑨压顶砼施工
压顶砼施工中要保证配合比严格执行配砼比通知单的要求,做到
计量准确,拌合均匀,入模后采用平反振动进行施工,不得小于3遍。

⑩沟壁抹灰厚20MM,使用1:2防水砂浆分层、分段抹灰,使沟壁、沟底表面平整、光滑。

4、砼盖板的安装
砼盖板安装时要确保其上平的标高,对基层出现问题应用高标号砂浆进行找平。

(1)砼盖板安装所用工具
小翻斗车,人力车,测量仪器,钢尺及水平尺、瓦刀、木把洋镐、线绳、灰抖。

(2)安装盖板
把以达到要求的预制盖板安装到排水沟上,安装时平整牢固,位置准确,做好直线平直,曲线圆滑。

5、沟边回填
盖板安装完毕后,将内环沟周边沟槽内垃圾清理干净,用3:7灰土分层回填,密实度达到95%。
