数字示波器原理及使用
数字示波器的原理

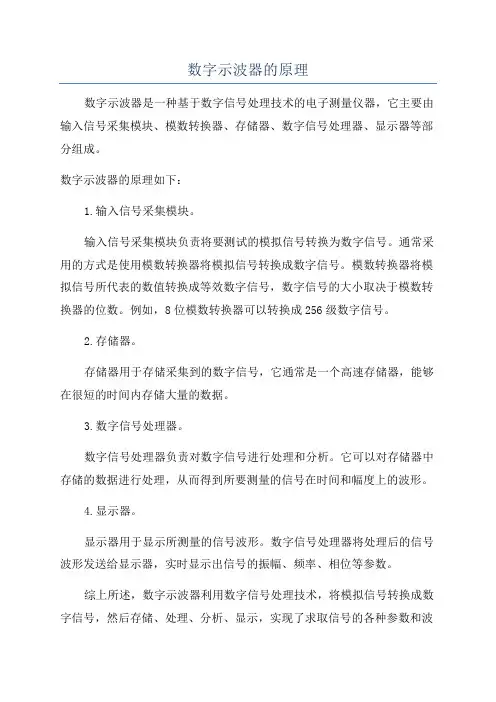

数字示波器的原理
数字示波器是一种基于数字信号处理技术的电子测量仪器，它主要由输入信号采集模块、模数转换器、存储器、数字信号处理器、显示器等部分组成。
数字示波器的原理如下：
1.输入信号采集模块。
输入信号采集模块负责将要测试的模拟信号转换为数字信号。
通常采用的方式是使用模数转换器将模拟信号转换成数字信号。
模数转换器将模拟信号所代表的数值转换成等效数字信号，数字信号的大小取决于模数转换器的位数。
例如，8位模数转换器可以转换成256级数字信号。
2.存储器。
存储器用于存储采集到的数字信号，它通常是一个高速存储器，能够在很短的时间内存储大量的数据。
3.数字信号处理器。
数字信号处理器负责对数字信号进行处理和分析。
它可以对存储器中存储的数据进行处理，从而得到所要测量的信号在时间和幅度上的波形。
4.显示器。
显示器用于显示所测量的信号波形。
数字信号处理器将处理后的信号波形发送给显示器，实时显示出信号的振幅、频率、相位等参数。
综上所述，数字示波器利用数字信号处理技术，将模拟信号转换成数字信号，然后存储、处理、分析、显示，实现了求取信号的各种参数和波
形形态的功能。
这可以让电子工程师或者电子技术人员更加准确地评估、分析和诊断电路和系统的性能。
数字示波器的原理
数字示波器的原理
1.采样：数字示波器通过内置的模数转换器将连续的模拟信号转换为
离散的数字信号。
采样率是指每秒对模拟信号进行采样的次数，一般为其
信号带宽的两倍。
例如，如果信号带宽为100MHz，则通常需要至少
200MS/s的采样率。
2.数字化：采样后的模拟信号被转换为数字形式的样本。
转换的精度
由示波器的分辨率决定，分辨率越高，则样本越准确。
3.存储：示波器将采样到的数字样本存储在内存中，形成数字波形。
存储深度是示波器内存的大小，深度越大，则可存储的波形越长。
4.显示：示波器将存储的数字波形通过内置的显示器显示出来。
用户
可以通过控制面板或计算机软件对波形进行观察和操作。
一般来说，示波
器的显示器能够以较高的分辨率和刷新率显示波形。
5.分析：数字示波器提供多种分析功能，例如测量信号的幅值、频率、相位等，还可以进行波形的加减乘除、傅里叶变换等操作。
这些分析功能
有助于用户对信号进行深入的分析和理解。
总的来说，数字示波器通过采样、数字化、存储、显示和分析等步骤，能够准确地捕捉和展示信号的各种特征，为工程师和科研人员提供了强大
的测量和分析工具。
数字示波器的原理和使用
数字示波器的原理和使用
数字示波器（Digital Oscilloscope）是用于检测和显示电压信
号的一种仪器。
它通过采集电压信号，并将其转换为数字信号进行处理和显示。
数字示波器的工作原理如下：首先，它使用一对输入探头将待测电压信号引入示波器。
探头将电压信号转换为与示波器输入电路兼容的信号。
然后，信号经过模拟前端电路进行滤波和放大。
接着，模拟信号被采样并转换为数字信号，即通过模数转换器（ADC）将连续的模拟信号转换为离散的数字信号。
数
字信号表示的幅值被存储在内存中。
示波器的显示部分会读取内存中存储的数字信息，并将其转换为图形显示。
通常，示波器的显示屏幕会绘制出与时间相关的波形图像，包括电压的幅值和随时间变化的动态。
示波器还可以通过调整时间基准和垂直缩放等功能来提供更详细的波形显示。
为了获得更精确的测量结果，示波器还可以提供各种触发功能。
触发功能通过设置特定的触发条件，使示波器能够在特定事件发生时进行采样和显示。
触发条件通常是基于电压水平、边沿或脉冲宽度等参数设置的。
使用数字示波器时，首先需要正确连接电路进行测量，并选择合适的电压和时间基准来显示所需的信号。
然后，通过调整垂直和水平缩放，可以调整波形图像的幅值和时间范围。
如果需要，还可以使用触发功能来稳定波形显示。
数字示波器的使用范围广泛，可用于电子设备的开发、维修和故障排查等方面。
它可以帮助工程师们准确测量和分析电路中的电压信号，从而确保电子设备的正常运行。
数字示波器实验原理
数字示波器实验原理
数字示波器是一种测量和显示电信号波形的仪器。
它通过将输入的模拟电信号转换为数字信号，并使用数码技术进行处理和显示。
数字示波器实验原理主要包括以下几个方面：
1. 信号采集：示波器使用探头将待测电信号接入到示波器的输入端口。
在输入端口，示波器通过电阻分压、差动放大等方式对信号进行预处理和保护。
2. 信号转换：示波器将输入的模拟电信号转换为数字信号。
这需要经过模数转换（A/D 转换），将输入的连续模拟信号转为离散的数字信号。
3. 信号处理：示波器通过对数字信号进行处理，如滤波、放大、补偿等，以改善信号质量和测量的准确性。
4. 波形显示：示波器会将处理后的数字信号转换为模拟信号，然后通过电子束在显示屏上扫描绘制出波形。
示波器的水平和垂直扫描功能能够控制波形的水平和垂直位置，从而实现波形的调整。
5. 触发功能：示波器通过设置触发条件，可以选择信号波形的起始点，也可以分析特定的波形细节。
数字示波器相对于模拟示波器具有更高的精度和稳定性，可提
供更多的测量和调整功能。
它具有高带宽、高分辨率、多通道、存储和回放等特点，广泛应用于电子工程、通信、医疗、科研等领域。
数字示波器的原理及使用
局 部 面 板 图
.
返回
7
7
1.2 屏幕刻度和标注信息
测量状 态
触发电 平指示
第一路 被测信 号指示
CH1电 压档位
CH2电 压档位
扫描线
扫描时 间档位
.
显示的波形在时间周轴上移动的 相对时间，X轴与Y轴的交叉点为
T=0
显示的 信号在 存贮器 中的位
置
触发信 号源
屏幕菜 单选择
键
刻度线
返回
8
8
2. 基本操作方法
X (格)
例: 幅度测量读数 偏转因数：1V/格；峰峰值垂直距离：4.02格 周期测量读数 扫描时因数：1ms；一个波长的. 水平距离：5.10/3＝1.70格43 43
.
44 44
3、测量信号的频率 观察李萨如图形
两个相互垂直的谐振动合成时，若其频率fx与fy 成简单的 整数比，合成的轨迹是封闭的稳定几何图形，称为李萨如图
.
4
4
1.1 示波器面板介绍
辅助测量设操置作：方提式供控显制示：方提式供、“测自量动方调式整、”光和标“方显式示、静止”两种 采样频率、选应择用方式等选择
.
5
5
1.1 示波器面板介绍
屏幕菜 单选择
测量辅 助设置
辅助 操作
稳定 触发
电源 开关
屏幕
Y轴 调整
输入 插座
.
扫描 调整
校准 信号
6
6
1.1 示波器面板介绍
.
45 45
nx：ny
1:1
1:2
2:3
李萨如图形
nx ny fy(Hz) fx(Hz)（待测）
fxinnyxii fyi
数字示波器的使用方法示波器使用教程示波器使用说明
数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。
它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。
那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。
一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。
当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。
数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。
因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。
二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。
其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。
在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。
2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。
其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。
水平缩放则需要根据测量信号的周期和带宽来调节。
在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。
3、测量信号当示波器设置完成后，我们就可以测量信号波形了。
此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。
大学物理实验-数字示波器的使用
触发设置
根据信号类型选择适当的 触发方式，以确保波形稳 定显示。
观察并记录实验结果
观察波形
通过观察示波器上的信号波形，了解 信号的基本特征，如幅度、频率、相 位等。
记录数据
分析结果
根据实验数据和观察到的波形特征， 分析信号的基本性质和规律，得出实 验结论。
使用示波器的测量功能或记录纸，记 录实验数据，如信号幅度、频率等。
连接示波器与信号源
连接信号源
将信号源通过适当的电缆连接到 示波器的输入端口。
调整信号源
确保信号源处于工作状态，并调 整信号源的输出幅度和频率，以 便在示波器上观察到清晰的信号 波形。
调整示波器参数
调整垂直灵敏度
根据信号的幅度调整垂直 灵敏度，以便在屏幕上清 晰地显示信号波形。
调整水平时基
根据信号的频率调整水平 时基，以便在屏幕上正确 显示信号周期和波形形状。
为了让学生更好地了解示波器的应用，建议提供更多种类的信号 源，如正弦波、方波、脉冲波等。
加强实验指导和讲解
对于初次接触示波器的学生，建议加强实验前的指导和讲解，确保 学生能够正确掌握示波器的使用方法。
增加实验操作环节
为了提高学生的实践能力和操作技能，建议增加实验操作环节，让 学生有更多的机会亲手操作示波器。
实验结果的分析与讨论
对比分析
将实验结果与理论值进行对比，分析差异的原因， 探讨可能的影响因素。
趋势分析
对实验结果进行趋势分析，观察数据的变化规律， 探究物理现象的本质。
误差分析
对实验结果进行误差分析，评估实验的精度和可 靠性，为后续实验提供改进建议。
误差分析
误差来源
01
分析实验过程中可能产生的误差来源，如测量工具、操作方法、
数字示波器的原理和使用方法
数字示波器的原理和使用方法在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。
常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。
万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。
示波器是一种使用非常广泛，且使用相对复杂的仪器。
本章从使用的角度介绍一下数字示波器的原理和使用方法。
1、数字示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。
它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。
示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
1(1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。
它将电信号转换为光信号。
正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。
1(荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。
在荧光膜上常又增加一层蒸发铝膜。
高速电子穿过铝膜，撞击荧光粉而发光形成亮点。
铝膜具有内反射作用，有利于提高亮点的辉度。
铝膜还有散热等其他作用。
当电子停止轰击后，亮点不能立即消失而要保留一段时间。
亮点辉度下降到原始值的10,所经过的时间叫做“余辉时间”。
余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0(1s为中余辉，0(1s-1s为长余辉，大于1s为极长余辉。
一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。
由于所用磷光材料不同，荧光屏上能发出不同颜色的光。
一般示波器多采用发绿光的示波管，以保护人的眼睛。
2(电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。
它的作用是发射电子并形成很细的高速电子束。
数字示波器原理与应用
数字示波器原理与应用数字示波器是一种基于数字信号处理技术的电子测试设备，用于观测和测量电信号的波形和各种电气参数。
其工作原理是将被测信号采样并转换为数字信号，然后通过数字处理算法恢复出原始信号的形态和参数。
数字示波器的工作过程可以分为以下几个步骤：1. 采样：示波器通过内部或外部的采样电路对被测信号进行采样，通常采用的是均匀采样方式。
采样定理要求采样频率至少是被测信号最高频率的两倍，以确保采样的准确性。
2. AD转换：模拟信号经过采样后，通过模数转换器（A/D转换器）将其转换为数字信号。
A/D转换器将连续的模拟信号转换为离散的数字数值，采用的常见方式有闩锁式转换、逐次逼近转换等。
3. 存储：数字示波器将转换后的数字信号进行存储，并按照一定的时间顺序排列。
存储器的容量决定了示波器能够存储的信号长度，而存储速度则影响了示波器的最大采样率。
4. 数字处理：通过数字信号处理算法，示波器对存储的数字信号进行处理和分析，恢复出原始信号的形态和各种电气参数。
常见的处理算法包括傅里叶变换、滤波、频谱分析、触发等。
数字示波器的应用非常广泛，常见的应用领域包括电子工程、通信、计算机、医学等。
它具有以下优点：1. 储存容量大：数字示波器的存储器容量通常远大于模拟示波器，可以存储更长的信号和更多的波形，方便分析和比较。
2. 数据处理灵活：数字示波器可以通过软件对采样数据进行各种算法处理和分析，例如滤波、傅里叶变换、触发等，方便用户获取更多的信息。
3. 显示效果好：数字示波器通过数字显示技术，能够实时显示信号的波形、参数和频谱等，操作界面直观清晰。
4. 其他功能完善：数字示波器通常还具备存储和导出数据、自动测量、自动报警等功能，提高了工作效率和可靠性。
数字示波器的发展已经取代了传统的模拟示波器，在现代电子测量领域得到广泛应用。
随着技术的不断发展，数字示波器的性能和功能还将进一步提高，满足不同领域的需求。
数字示波器的原理与使用
数字示波器的原理与使用示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。
而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。
数字存储示波器是20世纪70年代初发展起来的一种新型示波器。
这种类型的示波器可以方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。
数字存储示波器的出现使传统示波器的功能发生了重大变革。
【实验目的】1、了解数字式示波器的基本原理；2、学习数字式示波器的基本使用方法；3、使用数字示波器观测信号波形和李萨如图形。
【实验仪器】SDS1072CNL数字示波器，SIN一2300A系列双轨道DDS信号发生器【仪器介绍】SDS1072CNL数字示波器的前面板功能介绍见图4-11-7所示。
1.电源开关2.菜单开关3.万能旋钮4.功能选择键5.默认设置6.帮助信息7.单次触发8.运行/停止控制9.波形自动设置10.触发系统11.探头元件12.水平控制系统13.外触发输入端14.垂直控制系统15.模拟通道输入端16.打印键17.菜单选项B Host图4-11-7数字示波器的前面板1、垂直控制可以使用垂直控制来显示波形(按CH1或CH2)、调整垂直刻度(V-mV)和位置(Position)。
每个通道都有单独的垂直菜单。
每个通道都能单独进行设置。
1.CH1、CH2：模拟输入通道。
两个通道标签用不同颜色标识，且屏幕中波形颜色和输入通道连接器的颜色相对应。
按下通道按键可打开相应通道及其菜单，连续按下两次可关闭该通道。
2.MATH：按下该键打开数学运算菜单，可进行加、减、乘、除、FFT运算。
数字示波器的原理
数字示波器的原理
数字示波器是一种用于测量电信号的仪器。
它的工作原理可以简单描述为以下几个步骤：
1. 信号采集：数字示波器使用一个称为“采样器”的装置来捕捉要测量的电信号。
采样器以一定的频率对信号进行离散采样，将连续的模拟信号转换为数字形式。
采样率越高，采集到的信号越准确。
2. 数字化：通过采样器采集到的模拟信号经过模数转换器（ADC）转换为数字信号。
模数转换器将每个采样点的电压值转换为对应的数字值。
3. 存储：转换后的数字信号被存储在内存中。
示波器的存储深度决定了示波器可以存储多少个采样点，从而决定了示波器可以捕捉到的时间段。
4. 显示：内存中存储的数字信号被显示在示波器的屏幕上。
示波器的屏幕会绘制所有采样点之间的连线，从而形成波形图。
波形图显示了信号幅度随时间的变化情况。
5. 测量：数字示波器通常具有丰富的测量功能，可以对波形进行各种测量，如频率、幅度、峰峰值、周期等。
总的来说，数字示波器通过采集、数字化、存储和显示信号，实现对电信号的可视化和测量。
这些过程使得数字示波器成为现代电子测量领域不可或缺的工具。
数字示波器显示原理
数字示波器显示原理
数字示波器显示原理，是一种利用模拟信号的采样和数字信号处理技术，将输入信号转换为数字化的波形图形进行显示和分析的仪器。
数字示波器的显示原理可以通过以下步骤来理解：
1. 信号采集：数字示波器通过内置的采样器将输入信号进行采样。
采样率是指每秒采样的次数，采样率越高，采样的精度越高，信号波形还原度越好。
2. 数字化：经过采样后的模拟信号转换成数字信号，即将连续的模拟信号离散化。
3. 存储：数字示波器将采集到的数字信号存储在内部的存储器中，以便后续进行数据处理和显示。
4. 数据处理：通过内置的数字信号处理器对采样到的信号进行处理，如避免信号失真、提高信噪比等。
5. 波形显示：经过处理后的数据通过数字示波器的显示屏以图形方式展示出来。
示波器的显示屏通常具有高分辨率和大屏幕，能够清晰地显示波形图形。
6. 参数分析：数字示波器可以对显示出来的波形进行测量，如测量信号的幅值、频率、周期等。
同时，数字示波器还可以对多个波形进行比较、数学运算、频谱分析等，以满足不同的应
用需求。
总的来说，数字示波器的显示原理是将输入的模拟信号经过采样、数字化、存储、数据处理和波形显示等步骤，将信号转换为数字化的波形图形进行显示和分析。
通过数字示波器，我们可以更直观地观察和分析各种信号的波形特征，从而更好地理解和掌握电路、通信、自动控制等领域的原理和应用。
数字示波器原理及应用
数字示波器原理及应用
数字示波器是一种用来显示和记录电压信号波形的仪器。
它通过将输入的模拟电信号进行采样和量化，然后将其转换成数字信号，最后通过数码显示器显示出来。
数字示波器的工作原理是基于采样和量化的过程。
当输入信号经过示波器的探头时，探头会将信号转换成电压信号，并将其送入数字示波器的输入端。
输入信号经过模拟到数字（A/D）转换器后，会被离散化成一系列的样本点，然后这些样本点会被存储在示波器的内存中。
数字示波器内部有一个时钟，它会以一定的速率重新采样已存储的样本点，并将它们转换成数字形式，然后通过数码显示器显示出来。
通过控制时钟的速率，我们可以调整示波器的时间和幅度的比例。
数字示波器广泛应用于各种领域，包括电子设备维修、电路设计、通信工程等。
它具有以下几个优势：
1. 高精度和高灵敏度：数字示波器的采样精度可以达到很高，可以准确地显示电压信号的波形，帮助工程师快速定位和解决故障。
2. 多种波形显示模式：数字示波器可以以不同的显示模式显示波形，例如点与点之间的连线、柱状图和连续曲线等，这使得工程师可以更直观地观察信号的变化。
3. 数据存储和分析：数字示波器可以将采集到的波形数据保存在内存中，并可以随时回放和进行数据分析，方便后续处理和研究。
4. 触发功能：数字示波器具有触发功能，可以设置触发条件，当输入信号满足预设条件时，示波器会自动捕获并显示波形，帮助工程师更好地分析信号。
总之，数字示波器是一种功能强大的仪器，它通过数字技术实现了对模拟信号的显示和分析，广泛应用于各种电子设备的调试和维修工作中。
示波器的原理和应用的实验原理
示波器的原理和应用的实验原理
示波器的原理是利用了信号的振幅、频率、相位等信息来显示波形。
示波器原理分为两大类：模拟示波器和数字示波器。
模拟示波器工作原理：
1. 采样：示波器通过垂直放大器将输入信号放大到合适的幅度，并使用水平放大器将信号在时间上进行放大。
2. 水平扫描：示波器会发出一定的扫描电子束，在水平方向上扫描CRT屏幕，形成水平方向上的光点。
3. 垂直放大：扫描电子束经过垂直放大器，根据输入信号的电压变化控制电子束在银幕上的垂直位置，形成波形。
数字示波器工作原理：
1. 采样：输入信号经过模数转换器（ADC）进行采样，将模
拟信号转换为数字信号。
2. 数字处理：数字示波器将采样的数字信号进行数学处理，例如存储、平均、滤波等。
3. 显示：通过数字信号将处理后的数据转换为模拟信号，再通过模拟示波器的原理进行显示。
示波器的应用实验原理：
示波器常用于观察、测量电子设备的信号波形，例如：
1. 波形分析：通过观察信号的形状和特征，判断电路是否正常工作，诊断故障。
2. 信号测量：示波器可以测量电压、频率、相位、占空比等信号参数。
3. 信号发生器：示波器可以通过外部输入产生信号，用于测试
其他电子设备的响应性能。
4. 存储和比较：示波器通过存储信号波形，可以与其他波形进行比较，分析电路的变化和干扰情况。
数字示波器的原理与使用实验教学中的问题与对策
数字示波器的原理与使用实验教学中的问题与对策数字示波器是一种电子测量仪器，它用于分析电子信号的波形和幅度，具有数据处理、形状维持和横纵坐标可变等特点，并广泛应用于电子设计和测试等领域。
然而，在数字示波器的使用实验教学中，也存在着一些问题，需要采取相应的对策才能更好地进行教学。
一、数字示波器的原理数字示波器是利用模拟-数字转换器将模拟信号转换为数字信号，而后在数字信号处理器中通过算法恢复出模拟信号后在TFT中显示。
在进行数字示波器的运用时，需要了解以下几个方面的内容：1、输入电路：输入电路包括了信号源、前置放大器、采样器和触发器。
2、采样与量化：设定采样率，精确处理测量的数据。
3、存储与处理：存储容量是数字示波器的重要参数之一。
数字示波器可以存储波形和波形的测量数值。
4、显示和操作：数字示波器的显示和操作依赖于微处理器和TFT液晶屏。
二、实验教学中的问题1、数字示波器的使用步骤繁琐，难于掌握。
2、数字示波器的特殊参数较多，初学者难以理解。
3、实验难度与知识点较高，难以进行有效的实践操作。
4、理论与实践的脱节导致学习效果不佳。
三、对策1、简化使用步骤，提高学生的实用能力。
教师可通过操作演示、实物展示等多种方式，让学生更好地掌握数字示波器的使用步骤，这样能有效减少学生在操作上的困难。
2、突出核心参数，增强学生的理解能力。
教师应重点突出数字示波器的核心参数，如采样率、存储容量等，在讲解时应并通过实例进行讲解，这样可让学生更好地理解数字示波器的使用。
3、提供实验设备，并引导学生进行实践操作。
教师应该向学生提供现代化的数字示波器等实验设备，并安排工程实践课程，让学生在实践操作中更好地理解知识点，从而提高学习效果。
4、强化理论与实践结合的教学方式。
教师可以在课堂上引导学生分析实验数据，并让学生将取得的实验数据与教材中的理论知识结合起来，建立良好的理论知识和实践能力的联系，提高学生的学习效果。
综上所述，数字示波器的原理和应用十分重要，可以用于电子设计和测试等领域。
数字示波器 原理
数字示波器原理
数字示波器是一种用于测量和显示电信号的仪器。
它通过将电信号转换为数字信号，并使用数字信号处理技术对信号进行处理和分析，最终将信号以波形的形式显示在示波器的屏幕上。
数字示波器的工作原理可以简单分为以下几个步骤：
1. 采样：通过示波器的输入端，将需要测量的电信号输入到示波器中。
示波器内部的采样系统根据预设的采样率，以固定间隔对输入信号进行采样，通常采用的是等间隔采样。
2. 数字化：采样后的模拟信号需要经过模数转换，将连续的模拟信号转换为离散的数字信号。
模数转换器将模拟信号按照一定的位数进行采样并量化，将连续的模拟信号转化为数字表示。
3. 存储：模数转换后的数字信号需要存储在示波器的内存中，以便后续处理和显示。
示波器的存储器容量决定了示波器能够存储的样本点数量，从而决定了示波器的时间分辨率。
4. 处理和显示：示波器对存储的数字信号进行处理和分析，以获取所需的各种波形参数，例如幅度、频率、相位等。
处理后的信号通过数字信号处理器进行运算，并通过显示器显示出来。
示波器一般配备有高分辨率的显示屏幕，能够以较高的更新速率实时显示采样到的波形。
数字示波器相比于模拟示波器具有更多的优势，如可以实现更高的采样率、更高的垂直分辨率、更低的噪声水平等。
并且数
字示波器还能够记录并回放信号波形，方便进行详细的分析和故障排查。
因此，数字示波器在电子、通信、自动化等领域得到广泛应用。
示波器的工作原理和使用方法
示波器的工作原理和使用方法示波器是一种常见的电子测试仪器，它可以用来观测和分析电信号的波形、幅度、频率等参数，是电子工程师和电子爱好者必备的工具之一。
本文将介绍示波器的工作原理和使用方法，帮助读者更好地理解和应用示波器。
一、示波器的工作原理示波器的主要功能是显示电信号的波形，它的工作原理可以简单地概括为：将待测信号与参考信号进行比较，然后将结果显示在屏幕上。
具体来说，示波器的工作原理如下：1. 信号输入示波器的输入端口接收待测信号，可以是电压、电流、频率等类型的信号。
通常示波器有多个输入通道，可以同时显示多个信号波形。
2. 信号放大示波器将输入信号放大，以便更好地观测和分析。
放大倍数可以手动调节或自动调节。
3. 参考信号示波器的参考信号可以是一个内部信号源，也可以是外部信号源。
参考信号和待测信号进行比较，产生一个测量结果。
4. 比较和显示示波器将待测信号和参考信号进行比较，然后将结果显示在屏幕上。
通常示波器的屏幕是一个二维坐标系，横轴表示时间，纵轴表示电压或电流，信号波形在坐标系中显示为一条曲线。
二、示波器的使用方法示波器是一种复杂的测试仪器，需要一定的使用技巧和经验才能正确地进行测量和分析。
下面介绍一些示波器的使用方法，帮助读者更好地应用示波器。
1. 连接示波器首先需要将待测信号连接到示波器的输入端口，通常使用BNC 接口或者探头连接。
接口和探头需要选择合适的类型和规格，以保证信号传输的质量和准确性。
2. 调整示波器在进行测量之前，需要对示波器进行一定的调整。
包括选择合适的通道、选择合适的触发方式、调节放大倍数等。
示波器的每个参数都会对测量结果产生影响，需要根据实际情况进行调整。
3. 观测信号当示波器调整完成后，可以开始观测待测信号的波形。
通常可以通过调节触发电平、触发边沿、触发延迟等参数来获取更清晰、更准确的信号波形。
观测时需要注意信号的幅度、频率、周期等参数，以便分析信号的特性和问题。
4. 分析信号示波器可以用来分析信号的各种特性和问题，包括幅度、频率、相位、峰峰值、周期、占空比等。
数字示波器工作原理
数字示波器工作原理
数字示波器是一种测量电信号波形的工具，它通过使用模数转换器将连续的电信号转换为数字信号，并在显示屏上显示出波形。
数字示波器的工作原理是：首先，它通过连接信号源和示波器的输入端口来接收待测信号。
接着，待测信号将进入示波器的前置放大器，该放大器会放大信号的幅度，以便更好地观察信号波形。
接下来，前置放大器输出的信号通过采样电路，即模数转换器（ADC），将连续的模拟信号转换为离散的数字信号。
ADC
以高速率采样输入信号，并将每个采样点的模拟电压转换为数字表示。
数字信号然后通过示波器的处理单元进行处理，包括数学运算、特定功能的应用等。
示波器的处理单元能够对信号进行各种操作，如幅值测量、频率测量、相位测量、FFT变换等，从而提供更多有用的信息。
最后，处理后的数字信号将发送到示波器的显示单元，即显示屏上。
显示单元会将数字信号转换为可视化的波形，并以可视化的方式呈现给用户。
用户可以通过观察屏幕上的波形来分析信号的性质和特点。
总的来说，数字示波器是通过将连续的模拟信号转换为离散的数字信号，然后对数字信号进行处理和显示来实现测量电信号
波形的功能。
它不仅具有高精度和高可靠性，还能提供更多的功能和操作选项，以满足用户的需求。
数字示波器的实验报告
数字示波器的实验报告数字示波器的实验报告引言数字示波器是一种广泛应用于电子测量领域的仪器，它能够将电信号转换为数字形式，并通过显示器以波形的形式展现出来。
本次实验旨在探究数字示波器的原理、使用方法以及其在电路实验中的应用。
一、数字示波器的原理数字示波器的工作原理基于模拟信号的采样和数字化处理。
首先，模拟信号经过采样电路，将连续的模拟信号转换为离散的数字信号。
然后，数字信号通过模数转换器（ADC）转换为数字形式，进一步经过处理和存储后，最终通过显示器以波形的形式呈现出来。
二、数字示波器的使用方法1. 连接电路与示波器：首先，将示波器的探头连接到待测电路的信号输出端，确保连接正确且牢固。
同时，将示波器的接地线连接到电路的接地点，以确保测量的准确性和安全性。
2. 设置示波器参数：根据待测信号的特点和实验需求，设置示波器的时间基准、垂直灵敏度、触发条件等参数。
通过调整这些参数，可以获取到合适的波形显示效果。
3. 观察波形：通过示波器的显示屏，可以实时观察到待测信号的波形。
根据波形的特点，可以判断电路的工作状态、频率、幅度等信息。
4. 测量信号参数：示波器可以提供一系列测量功能，如测量频率、周期、占空比、峰峰值等。
通过这些测量功能，可以对待测信号进行更加精确的分析和评估。
三、数字示波器在电路实验中的应用1. 波形分析：通过数字示波器，可以直观地观察到电路中的信号波形，从而判断电路的工作状态和稳定性。
例如，在电路调试过程中，可以通过观察波形来判断是否存在信号失真、噪音干扰等问题。
2. 信号生成与触发：数字示波器不仅可以接收外部信号进行分析，还可以通过内置的信号发生器生成特定的测试信号。
同时，示波器还提供了多种触发方式，如边沿触发、脉冲触发等，可以帮助用户捕捉到特定的信号波形。
3. 故障诊断：当电路发生故障时，数字示波器可以帮助我们找到故障点。
通过观察信号波形的变化，可以判断故障是由哪个部件引起的，从而进行修复或更换。
数字示波器的基本原理
数字示波器的基本原理数字示波器（Digital Oscilloscope，简称DSO）是一种用于测量和显示电压信号随时间变化的仪器。
它将输入的模拟电压信号经过采样和转换，转化为数字信号进行处理和显示。
数字示波器的基本原理是首先将输入的模拟信号经过模拟前端，包括放大、滤波等处理，然后将模拟信号转换为数字信号。
这个过程是通过采样和量化来实现的。
采样是指周期性地对输入信号进行测量，将连续的模拟信号转化为离散的样本，即在固定的时间间隔内获取一串离散的电压值。
量化则是指将采样得到的连续电压值转化为离散的数值，将其映射到一个特定的数字编码上，这个数字编码代表了该采样时刻的电压值。
采样定理是数字示波器采样过程的基础。
根据采样定理，对于输入信号具有的最高频率f_max，需要以大于其两倍的采样频率f_s进行采样，即f_s>2*f_max。
这是为了避免采样过程中出现混叠现象，保证采样后的数字信号能够准确地还原输入信号的频率特性。
数字示波器还包括一块内存区域，用于存储连续的采样值。
当一次采样完成后，数字信号会按照一定的速率（采样率）传递到内存中，然后在显示屏上逐点绘制出电压随时间变化的图形。
为了实现快速的显示更新，数字示波器通常使用硬件加速技术和缓存机制来提高显示帧率和响应速度。
除了基本的波形显示功能，数字示波器还常常具备触发功能，用于捕捉特定的波形事件。
通过设置合适的触发条件，可以指定在特定电压、时间等条件下进行采样和显示。
触发功能可以帮助用户抓取并显示稳定的波形信号，从而更好地进行信号分析和故障诊断。
综上所述，数字示波器的基本原理包括模拟信号处理、采样和量化、存储和显示等过程，使得用户能够通过数字形式直观地观察和分析电压信号的变化。
