表9.9 电力电缆安装单元工程安装质量验收评定表
电气设备安装单元工程施工质量验收评定表
电气设备安装单元工程施工质量验收评定
表
1. 施工单位信息
- 施工单位名称：
- 施工负责人：
- 项目名称：
- 项目地址：
2. 安装单元工程信息
- 设备名称：
- 规格型号：
- 安装位置：
- 施工日期：
3. 施工质量验收标准
3.1 安装标准
- 设备的安装是否符合设计要求：
- 安装位置是否合理：
- 安装过程中是否保护设备的外壳不受损坏：
3.2 接线标准
- 设备的接线是否符合电气工程相关标准：
- 接线端子是否牢固可靠：
- 接线标志是否清晰可辨认：
3.3 电气设备运行状态
- 设备接通电源后是否正常运行：
- 设备运行中是否有异常噪声：
- 设备运行过程中是否有异常振动：
3.4 安全保护装置
- 安全保护装置是否正常运行：
- 安全保护装置是否能及时识别并解决故障：- 安全保护装置是否具备报警功能：
4. 评定结果
- 综合上述检查项，评定结果为：合格 / 不合格
5. 施工单位负责人意见
- 负责人姓名：
- 评定签字：
- 评定日期：
6. 监理单位负责人意见- 负责人姓名：
- 监理签字：
- 监理日期：
7. 项目负责人意见
- 负责人姓名：
- 评定签字：
- 评定日期：。
SL-639-2013-水利水电升压变电电气设备安装单元质量评定表
水利水电SL 639-2013升压变电电气设备安装单元工程质量验收评定表(共有46个表)本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准一一升压变电电气设备安装工程》(SL 639-2013)编制。
本标准适用于大中型水电站升压变电电气设备安装工程中。
小型水电站同类设备安装工程的质量验收评定可参照执行。
《评定表》改变了原标准中质量检验项目分类。
将原标准中的保证项目”、基本项目”、主要项目”、一般项目”等统一规定为主控项目”和一般项目”两类。
贵州江河监理有限公司2016年01月17日表9.1主变压器单元工程安装质量验收评定表表 9.1.4 （续）检查意见： 主控项目共 项，其中符合本标准质量要求 项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
年 月曰（盖章） 安装单位监理工程师（签字）年 月曰表9.1.5 （续）表9・2・4六氟化硫断路器安装单元工程（部分）质量检查表表9.3气体绝缘金属封闭开关设备（GIS ）单元工程安装质量验收评定表单元工程量 安装单位 评定日期年 月 日检验结果目 项，与本标准有微小出入的项，所占比率为 % 。
质量要求操作试验或试运行符合本标准的要求， 操作试验或试运行 出现故障，单元工程等级评定为。
施工单位自评意见（签字，加盖公章） 年 月 日安装质量检验主控项目 ______________ 项，全部符合本标准的质量要求，一般项 目 项，与本标准有微小出入的项，所占比率为 % 。
质量要求操作试验或试运行符合本标准的要求， 操作试验或试运行 出现故障，单元工程等级评定为。
监理单位意见（签字，加盖公章）注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意 见并签字。
具体要求应满足 SL 176的规定。
单位工程名称 分部工程名称 单元工程名称、部位项目编号: 日期: 分部工程名称单元工程名称安装内容安装单位外观检查质量标准检验结果检验人（签字）1到货检查1）元件、附件、备件及专用工器具齐全，无损伤变形及锈蚀；2 ）制造厂所带支架无变形、损伤、锈蚀和锌层脱落，地脚螺栓满足设计及产品技术文件要求；3 ）各连接件、附件的材质、规格、及数量符合产品技术文件要求；4）组装用螺栓、密封垫、清洁剂、润滑脂、和擦拭材料符合产品技术文件要求；5）支架及其接地引线无锈蚀、损伤23充干燥气体的运输单兀或部件1）气体六氟化硫（SF0、氮气N2、或干燥空气有检查报告，质量合格；2）其气体压力值符合产品技术文件要求瓷件及绝缘件1）瓷件无裂纹；2）绝缘件无受潮、变形、层间剥落及破损；盆式绝缘子完好，表面清洁；3）套管的金属法兰结合面平整、无外伤或铸造砂眼4母线母线及母线筒内壁平整无毛刺，各单兀母线长度符合产品技术文件要求5密度继电器及压力表经检验，并有检验报告6防爆装置防爆膜或其它防爆装置完好开、完工日期项般项目检查意见：主控项目共一般项目共项，其中符合本标准质量要求项，其中符合本标准质量要求项；项，与本标准有微小出入项。
低压配电安装单元工程质量验收评定表模板
低压配电安装单元工程质量验收评定表模板低压配电安装单元工程质量验收评定表一、工程基本情况1. 工程名称：2. 施工单位：3. 监理单位：4. 设计单位：二、验收依据1. 国家有关规定和标准；2. 工程设计文件；3. 工程施工图纸；4. 工程施工规范。
三、验收内容1. 安装质量要求；2. 安全技术要求；3. 设备性能要求。
四、验收标准1. 安装质量要求（1）电缆敷设：电缆敷设应平整，不得有明显的皱褶和挤压变形，电缆弯曲半径应符合设计要求。
（2）接线端子：接线端子应牢固可靠，接触良好，无松动现象。
（3）开关插座：开关插座应安装牢固，操作灵活，触点良好。
（4）照明灯具：照明灯具应安装牢固，无松动现象，光源符合设计要求。
（5）地线敷设：地线敷设应符合设计要求，接地电阻不得超过规定值。
2. 安全技术要求（1）电缆敷设：电缆敷设应符合安全要求，不得与其他管线混装。
（2）接线端子：接线端子应符合安全要求，不得出现漏电现象。
（3）开关插座：开关插座应符合安全要求，不得出现触电现象。
（4）照明灯具：照明灯具应符合安全要求，不得出现漏电和触电现象。
（5）地线敷设：地线敷设应符合安全要求，接地良好。
3. 设备性能要求（1）开关插座：开关插座的额定电压和额定电流应符合设计要求。
（2）照明灯具：照明灯具的光源亮度和颜色温度应符合设计要求。
五、验收结果1. 合格；2. 不合格。
六、验收结论1. 合格；2. 不合格。
七、验收人员1. 验收单位：2. 验收人员：3. 监理单位：4. 监理人员：八、备注1. 本表一式两份，一份归施工单位档案，一份归监理单位档案；2. 如有问题，请及时联系监理单位。
安装输电线路单元工程质量评定表
施工
单位
年月日
监理
单位
年月日
输电线路安装单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称
检验日期
年月日
项次
检查项目
质量标准
检验记录
1
一般规定
线路所用导线、金属、瓷件等器材的规格、型号应符合设计要求，并具有产品合格证。外观检查符合规范的有关规定。电杆基坑的施工及埋设深度应符合设计图纸和规范的有关规定
2
△电杆组立
应符合规范要求
3
△拉线安装
应符合规范要求
4
导线架设
应符合规范要求
5
电杆上电器
设备的安装
应符合规范要求
6
绝缘电阻测量
绝缘子的绝缘电阻应符合规范要求
7
检查相位
各相两侧的相位应一致
8
△冲击合闸试验
在额定电压下，对空载线路冲击合闸3次应无异常
无异常
9
测量杆塔的
接地电阻
Hale Waihona Puke 接地电阻值应符合设计规定评定意见
工程质量等级
表9.9 电力电缆安装单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
年月日
项目
检验结果
电力电缆支架安装
主控项目
一般项目
电力电缆敷设
主控项目
一般项目
终端头和电缆接头制作
主控项目
一般项目
电气试验
主控项目
施工单位自评意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
检验结果
检验人
电力电缆敷设
一般项目
5
沟槽内敷设
1）槽底填砂厚度为槽深的1/3；
2）沟槽上盖板完整，接头标志完整、正确；
3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；
4）交流单芯电缆排列方式符合设计文件要求
6
桥梁上敷设
1）悬吊架设的电缆与桥梁构架之间的净距不小于0.5m；
安装单位
年月日
监理工程师
年月日
表9.9.3电力电缆安装单元工程（部分）质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装单位
开、完工日期
项目
质量标准
检验结果
检验人
终端头和电缆接头制作
主控项目
1
终端头和电缆接头制作
应符合GB50168的规定及产品技术文件要求
2
线芯连接
电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2-1.5倍

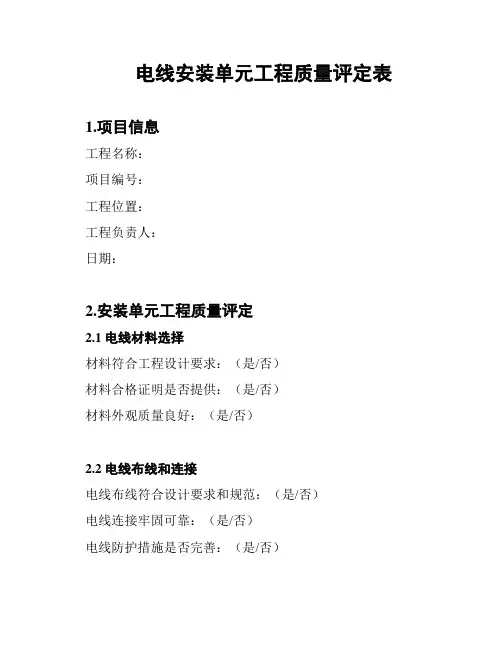

电线安装单元工程质量评定表
电线安装单元工程质量评定表
1.项目信息
工程名称：
项目编号：
工程位置：
工程负责人：
日期：
2.安装单元工程质量评定
2.1 电线材料选择
材料符合工程设计要求：（是/否）
材料合格证明是否提供：（是/否）
材料外观质量良好：（是/否）
2.2 电线布线和连接
电线布线符合设计要求和规范：（是/否）
电线连接牢固可靠：（是/否）
电线防护措施是否完善：（是/否）
2.3 电线接地
接地电阻符合规范：（是/否）
接地线连接是否牢固：（是/否）
接地防护是否完善：（是/否）
2.4 安全设施
安全警示标志是否完整明确：（是/否）
安全标识是否牢固：（是/否）
安全设施是否易于使用：（是/否）
2.5 施工质量
施工过程是否有记录：（是/否）
施工符合规范要求：（是/否）
施工质量整体评价：（优/良/合格/不合格）
3.结论
对于以上评定内容，经综合评估，该电线安装单元工程的质量评定为：（优/良/合格/不合格）
4.维修建议
针对不合格项，提出维修改进建议：
针对合格项，提出维护保养建议：
5.评定人员
评定人员姓名：
评定日期：
请将表中的项目信息、工程设计要求、规范等根据实际情况填写。
本表用于评定电线安装单元工程的质量情况，以便提供维修和改进建议。
电气设备安装单元工程质量评定表
2
导线连接
导线的材质和截面积符合设计，与设备连接牢固，布线基本顺直。
导线的材质和截面积符合设计，绝缘瓷件无裂纹缺损，线与设备连接牢固，布线基本顺直。
3
调试运行情况
通过一个灌水周期，运行正常
4
保护装置
带电体应有一定的确保护设施，易碎、易伤人的设备应有安全围护。
带电体应有一定的确保护设施，易碎、易伤人的设备应有安全围护。保护装置经测试合格
评定意见
单元工程质量等级
保证项目全部符合要求，基本项目检查项，全部合格，其中项达到优良
施工单位：
建设（监理）单位：
通辽市土地整理中心制
电气设备安装单元工程质量评定表
填表说明
1、保证项目：如实填写检查记录。
2、基本项目：如实填写检查记录，并用“√”标明质量等级。
3、单元工程质量标准：
合格：保证项目符合质量标准，基本项目检验符合合格质量标准。
型号、规格及额定电压、容量符合设计，其它均符合要求。
2
外观质量
外表面的防锈防腐层完整、无损伤，标识清晰，包装符合规定且配件齐全
3
绝缘
绝缘电阻符合规定
4
接地
带电体必须接地，接地线截面符合要求并按要求防腐，接地电阻值符合规定
项次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
电表箱、刀闸、电表安装
设备应按设计规定的位置和高度安装，并排列整齐，安装稳固
电气设备安装单元工程质量评定表
表Td-7
单位工程名称
安装输电线路单元工程质量评定表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称
检验日期
年月日
项次
检查项目
质量标准
检验记录
1
一般规定
线路所用导线、金属、瓷件等器材的规格、型号应符合设计要求，并具有产品合格证。外观检查符合规范的有关规定。电杆基坑的施工及埋设深度应符合设计图纸和规范的有关规定2来自△电杆组立应符合规范要求
3
△拉线安装
应符合规范要求
4
导线架设
应符合规范要求
5
电杆上电器
设备的安装
应符合规范要求
6
绝缘电阻测量
绝缘子的绝缘电阻应符合规范要求
7
检查相位
各相两侧的相位应一致
8
△冲击合闸试验
在额定电压下，对空载线路冲击合闸3次应无异常
无异常
9
测量杆塔的
接地电阻
接地电阻值应符合设计规定
评定意见
工程质量等级
主要项目共检项，其中优良项，合格项；一般项目共检项，其中优良项，合格项。
施工
单位
年月日
监理
单位
年月日
电缆线路安装单元工程质量验收评定表
工程
电缆线路安装单元工程质量验收评定表
····························· ······················ ······················ ····························
单位工程名称单元工Fra bibliotek量分部工程名称
安装单位
般项目
项 ， 与 SL638-2013 有 微 小 出 入 的
项，所占比率
为 %。质量要求操作试验或试运行符合 SL638-2013 的要求，操作试验
施工单位自评意见 或试运行
出现故障。
单元工程安装质量等级评定为：
。
（签字，加盖公章）
年月日
监理单位意见
安装质量检验主控项目 项，全部符合 SL638-2013 质量要求；一
般项目
项 ， 与 SL638-2013 有 微 小 出 入 的
项，所占比率
为 %。质量要求操作试验或试运行符合 SL638-2013 要求，操作试验或
试运行
出现故障。
单元工程安装质量等级评定为：
。
（签字，加盖公章）
年月日
单元工程名称、部位
评定日期
项目
检验结果
主控项目 电缆支架
装
安装
一般项目
电缆管制 作及敷设
主控项目 一般项目
主控项目 控制电缆
敷设 订
一般项目
35kV 以下 主控项目 电力电缆
敷设
一般项目
35kV 以下 电力电缆 电气试验
主控项目
安装质量检验主控项目 项，全部符合 SL638-2013 质量要求；一
线
表电缆线路单元工程安装质量验收评定表
厂房内、隧道、沟道内敷设
1）铠甲电缆防腐处理符合设计文件要求；
2）电缆排列整齐，无交迭压，电缆引出方向一致，备用长度一致，相互间距一致；
3）电缆最小弯曲半径不小于10D（D为电缆外径)
4
管道内
敷设
1）管道内应清洁无杂物、积水，电缆进出管口密封；
2）裸铠装电缆与其他有外防护层的电缆不应穿入同一管内
5
3）保护管连接处平滑、严密、高低一致；
4）管道内壁无积水，无杂物堵塞。穿入管中电缆的数量符合设计文件要求，保护层无损伤
4
沟槽内
敷设
1）槽底填砂厚度为槽深的1/3；
2）沟槽上盖板完整，接头够标志完整、正确；
3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；
4）交流单芯电缆排列方式符合设计文件要求
一般项目
电气试验检查
主控项目
一般项目
施工单位自评意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
（签字，加盖公章）年月日
监理单位意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
敷设检查
主控项目
1
电缆头
制作
1）电缆芯线无损伤，芯线之间及芯线对地绝缘良好；
2）电缆头制作所用的材料应清洁干燥，绝缘良好；
3）制作工艺正确，包扎紧密、整齐、密封良好
2
防火
电力工程单元工程质量评定表.
水利水电工程
表103 油浸式变压器安装单元工程质量评定表
续表103
水利水电工程
表104 固定式手车式高压开关柜安装单元工程质量评定表
水利水电工程
表105 低压配电盘及低压电器安装单元工程质量评定表
水利水电工程
表107 隔离开关安装单元工程质量评定表
水 利 水 电 工 程
表108 户外式避雷器安装单元工程质量评定表
水 利 水 电 工 程
表109 厂区馈电线路安装单元工程质量评定表
水利水电工程
表110 软母线装置安装单元工程质量评定表
表111 35kv及以下电缆线路安装单元工程质量评定
水 利 水 电 工 程
表112 电气接地装置安装单元工程质量评定表
表113 35kv及以下电缆线路安装单元工程质量评定
续表113
注：适应范围：额定电压≤330KV。
水利水电工程
水 利 水 电 工 程
表117 油浸式互感器安装单元工程质量评定表。
电缆线路工程安装质量验收评定表
7
标志牌
电缆线路编号、型号、规格及起迄地点字迹清晰不易脱落、规格统一、挂装牢固
检查
意见
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
（盖章）
年月日
监理工程师
（签字）
年月日
电缆线路安装单元工程（部分）质量检查表
2
敷设及连接
1）固定牢固，并列敷设的电缆管管口高度、弯曲弧度一致，裸露的金属管防腐处理符合设计文件要求；
2）电缆管连接严密牢固，出入电缆沟、竖井、隧道、建筑、盘（柜）及穿入管子时，出入口封闭，管口密封；
3）敷设预埋管道过沉降缝或伸缩缝需做过缝处理；
4）与电缆管敷设相关的防火符合专项设计文件要求
检查意见：
主控项目
1
电缆头
制作
1）电缆芯线无损伤，芯线之间及芯线对地绝缘良好；
2）电缆头制作所用的材料应清洁干燥，绝缘良好；
3）制作工艺正确，包扎紧密、整齐、密封良好
2
防火
设施
电缆防火设施安装符合设计文件要求
一ห้องสมุดไป่ตู้项目
1
敷设
路径
符合设计文件要求
2
电缆
检查
1）电缆无机械损伤，无中间接头；
2）电缆绝缘层无损伤，铠装电缆的铠装层不松散；
（签字，加盖公章）年月日
注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意
见并签字。具体要求应满足SL176的规定。
电缆线路单元工程（部分）质量检查表
编号： 日期：
分部工程名称
电缆线路安装单元工程质量评定表填表说明
控制电缆敷设安装
敷设前的检查
电缆无扭曲变形，外表无损伤。绝缘层无损伤，铠装层不松散。电缆绝缘电阻应符合GB50150—91的要求
电缆的敷设
数量、位置与电缆统计书、图纸相符，厂房内，隧道、沟道内敷设、排列顺序应符合GB50168—92规定。电缆排列整齐。△最小弯曲半径大于等于10倍电缆外径。标志牌齐全、清晰、正确
数量、位置与电缆统计书、图纸相符，厂房内，隧道、沟道内敷设、排列顺序应符合GB50168—92规定。电缆排列整齐。△最小弯曲半径大于等于10倍电缆外径。标志牌齐全、清晰、正确
/
电缆固定
垂直敷设（或超过45°倾斜敷设）应在每个支架上固定，水平敷设时在电缆首末两端及转弯处固定，各固定支持点间的距离符合设计规定
单位工程名称
发电厂房
单元工程量
控制电缆
分部工程名称
电气二次设备安装
施工单位
×××水电安装公司
单元工程名称、部位
发电机保护系统控制电缆安装
检验日期
×年×月×日
项次
检查项目
质量标准
检验记录
结论
1
一般规定
电缆附件齐全，符合国家标准规定，电缆隐蔽工程应有验收签证，电缆防火设施的安装应符合设计规定
附件齐全，有验收签证，防火符合设计要求
3
电缆管加工及敷设
加工弯制
每根电缆管弯头小于等于3个，直角弯头小于等于2个，管的弯曲半径不应小于所穿电缆的最小允许半径。管子弯制后无裂纹，弯扁程度不大于管子外径的10%。管口平齐显喇叭形，无毛刺
敷设与连接
安装牢固、整齐，裸露的金属管应刷防腐漆。连接紧密，出入地沟、隧道、建筑物的管口应密封。管道内清洁无杂物
数量、位置与设计相符，敷设、排列符合规定，最小弯曲半径大于10倍电缆外径
【2024版】验评标准表格
可编辑修改精选全文完整版附录A: 单位工程质量验收与评定记录表Q/CSG表9-1 电缆线路工程单位工程质量验收与评定记录表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。
附录B: 分部工程质量验收记录表Q/CSG表9-2分部（子分部）工程质量验收记录Q/CSG表9-3分项工程质量验收记录【W167】Q/CSG表9-8.1路径复测质量验收记录表【H091】Q/CSG表9-8.2土方开挖工程检验批质量验收记录表【H092】Q/CSG表9-8.3土方回填工程检验批质量验收记录表【H093】Q/CSG表9-8.4砂和砂石地基工程检验批质量验收记录表【H094】Q/CSG表9-8.5水泥土搅拌桩地基工程检验批质量验收记录表Q/CSG表9-8.6水泥混凝土垫层检验批质量验收记录表【W168】Q/CSG表9-8.7现浇混凝土模板安装工程检验批质量验收记录表（Ⅰ）Q/CSG表9-8.7Q/CSG表9-8.8预制构件模板安装工程检验批质量验收记录表（Ⅰ）Q/CSG表9-8.8(续) 预制构件模板安装工程检验批质量验收记录表（Ⅱ）【W169】Q/CSG表9-8.9模板拆除工程检验批质量验收记录表工程编号： Q/CSG表9-8.9【H095】Q/CSG表9-8.10钢筋加工检验批质量验收记录表（Ⅰ）Q/CSG表9-8.10 (续)钢筋加工检验批质量验收记录表（Ⅱ）【H095】Q/CSG表9-8.11钢筋安装检验批质量验收记录表（Ⅰ）Q/CSG表9-8.11(续)钢筋安装检验批质量验收记录表（Ⅱ）【W170】Q/CSG表9-8.12混凝土原材料及配合比设计检验批质量验收记录表工程编号： Q/CSG表9-8.12Q/CSG表9-8.13混凝土施工检验批质量验收记录表【W171】Q/CSG表9-8.14现浇混凝土结构外观及尺寸偏差检验批质量验收记录表（Ⅰ）Q/CSG表9-8.14(续) 现浇混凝土结构外观及尺寸偏差检验批质量验收记录表（Ⅱ）工程编号： Q/CSG表9-8.14(续)【H171】Q/CSG表9-8.15预制构件检验批质量验收记录表（Ⅰ）工程编号： Q/CSG表9-8.15Q/CSG表9-8.15 (续) 预制构件检验批质量验收记录表（Ⅱ）【W172】Q/CSG表9-8.16沟道盖板安装工程检验批质量验收记录表【W173】Q/CSG表9-8.17砖砌体工程检验批质量验收记录表（Ⅰ）Q/CSG表9-8.17 (续) 砖砌体工程检验批质量验收记录表（Ⅱ）Q/CSG表9-8.18一般抹灰工程检验批质量验收记录表【H 】Q/CSG表9-8.19埋管工程电缆管安装检验批质量验收记录表【H 】Q/CSG表9-8.20导向钻进及成（扩）孔施工工程检验批质量验收记录表Q/CSG表9-8.21管道铺设（回拖）施工工程检验批质量验收记录表电缆线路安装分部工程资料核查项目表Q/CSG表电缆线路安装分部工程质量验收记录表Q/CSG表电缆支架安装子分部工程质量验收记录表【W 】Q/CSG表电缆支架安装分项工程质量验收记录表Q/CSG表电缆敷设子分部工程质量验收记录表【W 】Q/CSG表电缆线路敷设分项工程质量验收记录表Q/CSG表电缆附件安装子分部工程质量验收记录表Q/CSG表电力电缆终端制作安装分项工程质量验收记录表（GIS终端）Q/CSG表电力电缆终端制作安装分项工程质量验收记录表（户外终端）工程编号： Q/CSG表9-8.25Q/CSG表电力电缆中间接头制作安装分项工程质量验收记录表（绝缘中间接头）工程编号： Q/CSG表 9-8.27工程编号： Q/CSG表 9-8.28。
表电缆线路单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位日
项 目
检 验 结 果
电缆支架
安装检查
主控项目
一般项目
电缆管加工及敷设检查
主控项目
一般项目
控制电缆
敷设检查
主控项目
一般项目
35kV以下电力电缆敷设检查
主控项目
一般项目
电气试验检查
主控项目
2）电缆管的弯曲半径与所穿电缆的弯曲半径应一致，梅根管的弯头不超过3个，直角弯头不超过2个；
3）管子弯制后无裂纹或显着的凹鳖，其弯扁程度不宜大于管子外径的10%
2
敷设及连接
1）固定牢固，并列敷设的电缆管管口高度、弯曲弧度一致，裸露的金属管防腐处理符合设计文件要求；
2）电缆管连接严密牢固，出入电缆沟、竖井、隧道、建筑、盘（柜）及穿入管子时，出入口封闭，管口密封；
3）直埋电缆的沿线方位标志或标桩牢固明显
6
电缆
固定
1）垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定；水平敷设的电缆在首末两端及转弯处固定；
2）电缆各固定支持点间的距离符合设计文件要求，无设计要求时，水平敷设时各支持点间距不大于800mm，垂直敷设时各支持点间距不大于1000mm；
3）电缆固定牢固，裸铝包电缆固定处设有软衬垫保护
（签字，加盖公章） 年 月 日
注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意
见并签字。具体要求应满足SL 176的规定。
表8.11.1 电缆线路单元工程（部分）质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
单元工程安装质量验收评定表(检查表)
发电电气设备安装工程单元工程质量验收评定表(共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013)编制。
本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定.-—额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。
《水利水电工程单元工程施工质量验收评定表》(以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后，《评定表》归档长期保存.因此，对《评定表》的填写，作如下基本规定:1 单元工程划分应符合下列规定：（1）分部工程开工前应由建设单位或监理单位组织设计、施工等单位,根据本标准要求,共同划分单元工程。
(2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程.（3）划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份,备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4. 《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰.6.数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示(如:MPa、m、m3、t、…）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年月日
监理工程师
年月日
我始终相信，时光会证明每天不管多晚多累都坚持在自己脸上涂抹半小时是正确的！
2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；
3）单芯电缆的固定符合设计文件要求；
4）交流系统的单芯电缆或分相后的分相铅套电缆的固定夹具不构成闭合磁路
9
标志牌
电缆线路编号、型号、规格及起迄地点字迹清晰不易脱落，规格统一、挂装牢固
检查
意见
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
1
电缆敷设前检查
1）电缆型号、电压、规格符合设计文件要求；
2）电缆外观完好，无机械损伤；电缆封闭端严密
2
电缆支持点距离
水平敷设时各支持点间距不大于1500mm，垂直敷设时各支持点间距不大于2500mm，固定方式符合设计文件要求
3
电缆最小弯曲半径
应符合表12.2.2-2
4
防火设施
电缆防火设施安装符合设计文件要求
一般项目
1
敷设路径
符合设计文件要求
2
直埋敷设
1）直埋电缆表面距地面埋设深度不小于0.7m；
2）电缆之间，电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距应符合GB50168的规定；
3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；
4）直埋电缆在直线段每隔50-100m处、电缆接头处、转弯处、进入建筑物等处，有明显的方位标志或标桩
安装单位
年月日
监理工程师
年月日
表9.9.3电力电缆安装单元工程（部分）质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装单位
开、完工日期
项目
质量标准
检验结果
检验人
终端头和电缆接头制作
主控项目
1
终端头和电缆接头制作
应符合GB50168的规定及产品技术文件要求
2
线芯连接
电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2-1.5倍
2
相色标志
电缆终端上有明显的相色标志，且与系统的相位一致
检查意见：
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
年月日
监理工程师
年月日
表9.9.4电力电缆安装单元工程（部分）质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装单位
（签字，加盖公章）年月日
监理单位意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
（签字，加盖公章）年月日
注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意
3
电缆接地线
1)接地线为铜绞线或镀锡铜编织线；
2)截面120mm2及以下电缆，接地线截面不小于16mm2；截面积150mm2及以上电缆，接地线截面不小于25mm2；3）110KV及以上电缆，接地线截面积符合设计文件要求
一般项目
1
终端头的电缆接头的一般检查
1）型式、规格应与电缆类型要求一致；
2）材料、部件符合产品技术文件要求
见并签字。具体要求应满足SL176的规定。
表9.9.1电力电缆安装单元工程（部分）质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装单位
开、完工日期
项目
质量标准
检验结果
检验人
电力电缆支架安装
主控项目
1
支架层间距离
符合设计文件要求，当无设计要求时，支架层间距离采用表12.2.1-2的规定，且层间净距不小于2倍电缆外径加50mm
2
钢结构竖井
竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%
3
接地
金属电缆支架全长均接地良好
一般项目
1
电缆支架加工
1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；
2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；
3）金属电缆支架防腐符合设计文件要求
开、完工日期
项目
质量标准
检验结果
检验人
电气试验
主控项目
1
电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻
应符合GB50150的规定
2
交流耐压试验
应符合GB50150的规定
3
相位
与系统相位一致
4
交叉互联系统试验
应符合GB50150的规定
检查意见：
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
2
电缆支架安装
1）电缆支架安装牢固；
2）各支架的同层横档水平一致，高低偏差不大于5mm；
3）托架、支吊架沿桥架走向左右偏差不大于10mm；
4）支架与电缆沟或建筑物的坡度相同；
5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；
6）支架防火符合专项设计文件要求
2）在经常受到震动的桥梁上敷设电缆，有防震措施
7
电缆接头布置
1）并列敷设的电缆，其接头的位置宜相互错开；
2）明敷电缆的接头托板托置固定牢靠；
3）直埋电缆接头应有防止机械算上的保护结构外设保护盒。位于冻土层内的保护盒，盒内宜注入沥青
8
电缆
固定
1）垂直敷设或超过意见：
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
年月日
监理工程师
年月日
表9.9.2电力电缆安装单元工程（部分）质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装单位
开、完工日期
项目
质量标准
检验结果
检验人
电力电缆敷设
主控项目
表9.9电力电缆安装单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
年月日
项目
检验结果
电力电缆支架安装
主控项目
一般项目
电力电缆敷设
主控项目
一般项目
终端头和电缆接头制作
主控项目
一般项目
电气试验
主控项目
施工单位自评意见
安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。
检验结果
检验人
电力电缆敷设
一般项目
5
沟槽内敷设
1）槽底填砂厚度为槽深的1/3；
2）沟槽上盖板完整，接头标志完整、正确；
3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；
4）交流单芯电缆排列方式符合设计文件要求
6
桥梁上敷设
1）悬吊架设的电缆与桥梁构架之间的净距不小于0.5m；
3
管道内敷设
1）钢制保护管内敷设的交流单芯电缆，三相电缆应共穿一管；
2）管道内径应符合设计文件要求，管内壁光滑、无毛刺；
3）保护管连接处平滑、严密、高低一致；
4）管道内部无积水，无杂物堵塞。穿入管中电缆的数量符合设计要求，保护层无损伤
4
水底敷设
应符合GB50168的规定
表9.9.2（续）
项目
质量标准
