各协议报文格式介绍
常见网络协议报文格式汇总
常见网络协议报文格式汇总网络协议是计算机网络通信中，用于规定通信双方传输数据的格式和规则的标准化。
协议中的报文是通信双方之间进行数据交换的载体。
下面我将简单介绍一些常见的网络协议报文格式。
1. HTTP（Hypertext Transfer Protocol）报文格式：-请求报文格式：```<Method> <Request-URI> <HTTP-Version><Headers><Entity-Body>```-响应报文格式：```<HTTP-Version> <Status-Code> <Reason-Phrase><Headers><Entity-Body>```2. TCP（Transmission Control Protocol）报文格式：-TCP报文格式如下：```Source Port Destination PortSequence Number Acknowledgment NumberData Offset Reserved Control BitsWindow Checksum Urgent PointerOptions (if any)Data```3. UDP（User Datagram Protocol）报文格式：-UDP报文格式如下：```Source Port Destination PortLength ChecksumData```4. IP（Internet Protocol）报文格式：-IPv4报文格式如下：```Version IHL Type of Service Total LengthIdentification Flags Fragment Offset Time to Live Protocol Header Checksum Source IP AddressDestination IP AddressOptions (if any)Padding (if necessary)Data```-IPv6报文格式如下：```Version Traffic Class Flow Label Payload Length Next HeaderHop LimitSource IPv6 AddressDestination IPv6 AddressOptions (if any)Padding (if necessary)Data```5. ICMP（Internet Control Message Protocol）报文格式：-ICMP报文格式如下：```Type Code ChecksumIdentifier Sequence NumberData (Optional)```6. Ethernet报文格式：- Ethernet报文格式如下：```Destination MAC AddressSource MAC AddressEthernet TypePayload```7. DNS（Domain Name System）报文格式：-DNS报文格式如下：```DNS Message HeaderDNS Message Question SectionDNS Message Answer SectionDNS Message Authority SectionDNS Message Additional Section```8. FTP（File Transfer Protocol）报文格式：-FTP报文格式如下：```Arguments```9. SMTP（Simple Mail Transfer Protocol）报文格式：-SMTP报文格式如下：```Arguments```这些是常见的网络协议的报文格式，它们用于在计算机网络中进行数据传输和通信。
各协议报文格式介绍
各协议报文格式介绍协议报文格式是指在网络通信中，不同协议所使用的报文的结构和格式。
不同的协议根据其功能和要求，设计了不同的报文格式来实现数据的传输和交换。
以下是几种常见的协议报文格式的介绍：1.HTTP（超文本传输协议）报文格式：HTTP报文由请求报文和响应报文组成。
请求报文包括请求行、请求头部和请求正文，用于向服务器发送请求。
响应报文包括状态行、响应头部和响应正文，用于服务器向客户端返回响应。
2.FTP（文件传输协议）报文格式：3.SMTP（简单邮件传输协议）报文格式：SMTP报文格式基于文本格式，包括邮件头和邮件体两部分。
邮件头包含了发信人、收件人、主题等信息，邮件体则包含了邮件的具体内容。
4.POP3（邮局协议版本3）报文格式：5.DNS（域名系统）报文格式：DNS报文格式包括头部和问题部分、回答部分、授权部分和附加部分。
头部包含了报文的基本信息，问题部分包含了查询的域名或IP地址，回答部分则包含了DNS服务器返回的结果。
6.TCP（传输控制协议）报文格式：TCP报文格式由TCP头部和数据部分组成。
TCP头部包含了源端口、目标端口、序列号、确认号等信息，数据部分则是传输的具体数据。
7.UDP（用户数据报协议）报文格式：UDP报文格式也由UDP头部和数据部分组成。
UDP头部包含了源端口、目标端口、长度等信息，数据部分则是要传输的数据。
8.IP（互联网协议）报文格式：IP报文格式由IP头部和数据部分组成。
IP头部包含了版本、首部长度、服务类型、源IP地址、目标IP地址等信息，数据部分则是要传输的数据。
以上是几种常见的协议报文格式的介绍。
每种协议都有自己特定的报文格式，通过报文的解析和处理，可以实现网络数据的传输和交换。
bgp协议报文格式

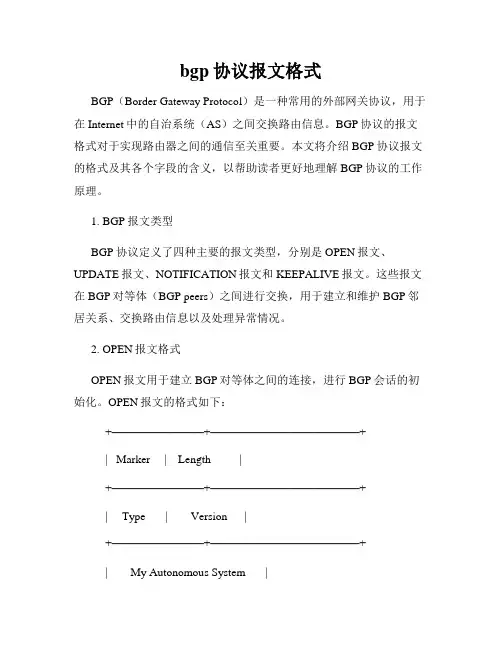

bgp协议报文格式BGP（Border Gateway Protocol）是一种常用的外部网关协议，用于在Internet中的自治系统（AS）之间交换路由信息。
BGP协议的报文格式对于实现路由器之间的通信至关重要。
本文将介绍BGP协议报文的格式及其各个字段的含义，以帮助读者更好地理解BGP协议的工作原理。
1. BGP报文类型BGP协议定义了四种主要的报文类型，分别是OPEN报文、UPDATE报文、NOTIFICATION报文和KEEPALIVE报文。
这些报文在BGP对等体（BGP peers）之间进行交换，用于建立和维护BGP邻居关系、交换路由信息以及处理异常情况。
2. OPEN报文格式OPEN报文用于建立BGP对等体之间的连接，进行BGP会话的初始化。
OPEN报文的格式如下：+————————+—————————————+| Marker | Length |+————————+—————————————+| Type | Version |+————————+—————————————+| My Autonomous System || Hold Time |+————————+—————————————+| BGP Identifier |+————————+—————————————+| Optional Parameters |+————————+—————————————+其中，Marker字段用于填充报文，Length字段表示报文总长度，Type字段表示报文类型（1表示OPEN报文），Version字段表示BGP 协议的版本，My Autonomous System字段表示发送OPEN报文的自治系统号，Hold Time字段表示BGP会话的最大保持时间，BGP Identifier字段表示发送OPEN报文的BGP标识符，Optional Parameters 字段为可选参数。
3. UPDATE报文格式UPDATE报文用于向BGP对等体通告本地自治系统可达的路由信息。
gptp协议报文格式

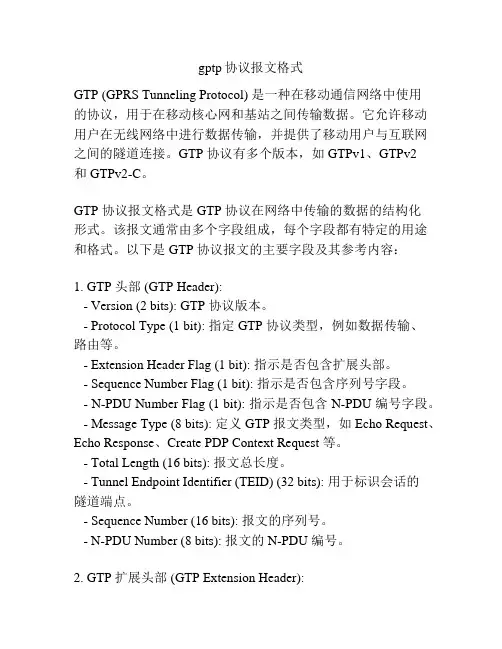

gptp协议报文格式GTP (GPRS Tunneling Protocol) 是一种在移动通信网络中使用的协议，用于在移动核心网和基站之间传输数据。
它允许移动用户在无线网络中进行数据传输，并提供了移动用户与互联网之间的隧道连接。
GTP 协议有多个版本，如 GTPv1、GTPv2和 GTPv2-C。
GTP 协议报文格式是 GTP 协议在网络中传输的数据的结构化形式。
该报文通常由多个字段组成，每个字段都有特定的用途和格式。
以下是 GTP 协议报文的主要字段及其参考内容：1. GTP 头部 (GTP Header):- Version (2 bits): GTP 协议版本。
- Protocol Type (1 bit): 指定 GTP 协议类型，例如数据传输、路由等。
- Extension Header Flag (1 bit): 指示是否包含扩展头部。
- Sequence Number Flag (1 bit): 指示是否包含序列号字段。
- N-PDU Number Flag (1 bit): 指示是否包含 N-PDU 编号字段。
- Message Type (8 bits): 定义 GTP 报文类型，如 Echo Request、Echo Response、Create PDP Context Request 等。
- Total Length (16 bits): 报文总长度。
- Tunnel Endpoint Identifier (TEID) (32 bits): 用于标识会话的隧道端点。
- Sequence Number (16 bits): 报文的序列号。
- N-PDU Number (8 bits): 报文的 N-PDU 编号。
2. GTP 扩展头部 (GTP Extension Header):- Extension Header Type (8 bits): 扩展头部类型，如 Sequence Number、Flow Quality、Tunneling Limit 等。
各协议报文格式介绍
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
当传输媒体的误码率为 1108 时， MAC 子层可使未检测到的差错小于 11014。
FCS 字段 4 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
各协议报文格式介绍
——能看懂抓包内容的关键
以太网的两个标准
DIX Ethernet V2 是世界上第一个局域网 产品（以太网）的规约。
IEEE 的 802.3 标准。 DIX Ethernet V2 标准与 IEEE 的 802.3
标准只有很小的差别，因此可以将 802.3 局域网简称为“以太网”。
运输层为相互通信的应用进程提供了逻辑通信
5AP1 AP2 4 3 2 1
应用进程
应用进程
端口 运输层提供应用进程间的逻辑通信 端口
IP 层
AP3 AP45 4 3 2 1
主机 A
AP1 AP2
路由器 1
路由器 2
LAN1
WAN
LAN2
IP 协议的作用范围 运输层协议 TCP 和 UDP 的作用范围
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数据部分
首部长度——占 4 位，可表示的最大数值 是 15 个单位(一个单位为 4 字节)
通信协议及报文格式
通信协议及报文格式嗨，朋友！今天咱们来唠唠通信协议和报文格式这档子事儿。
这可不是什么枯燥的天书，而是像一场神奇的语言游戏，把信息从一个地方准确无误地送到另一个地方。
想象一下，你在一个超级大的城市里，这个城市就是整个通信世界。
这里面的每个人、每个设备都像是住在这个城市里的居民。
通信协议呢，就像是这个城市的交通规则。
如果没有交通规则，那汽车、自行车、行人都乱成一锅粥了，不是撞车就是走不动道儿。
同样，如果没有通信协议，数据就会在网络这个大迷宫里迷失方向，要么找不到目的地，要么就和别的数据撞得“头破血流”。
那啥是报文格式呢？我给你打个比方。
假如你要给远方的朋友寄个包裹，你得把东西好好地打包吧。
这个包裹的大小、形状、里面东西怎么摆放，就有点像报文格式。
你要是把东西乱塞一气，邮局的工作人员（在通信里就好比是网络设备）可能都不知道这是个啥玩意儿，也不知道该怎么处理。
我有个朋友叫小李，他是个程序员。
有一次，他就跟我吐槽他们公司在做一个通信项目的时候遇到的麻烦事儿。
他们要让两个不同的系统能够互相通信，就像是让两个说着不同方言的人交流一样困难。
“你知道吗？”小李皱着眉头跟我说，“这两个系统就像两个倔脾气的家伙，一个用自己的方式发送数据，另一个根本就不明白。
”我就问他：“那你们怎么解决啊？”小李回答：“得先确定一个通信协议啊。
就好比给他们俩定一个共同的语言规则。
然后还得规范报文格式，就像规定写信的时候，称呼写哪儿，正文写哪儿，落款写哪儿。
”在这个通信的城市里，有各种各样的通信协议。
就拿我们常见的互联网来说，TCP/IP协议就像是这个城市里的主干道交通规则。
它把数据分成一个个小的数据包，就像把一个大货物分成一个个小包裹。
这些小包裹都按照TCP/IP这个规则来标记自己要去的地方、自己是从哪儿来的。
而报文格式呢，在TCP/IP里也有明确的规定。
比如说IP报文，它就有固定的头部格式。
这个头部就像是包裹的标签，上面写着源地址（就像是寄件人的地址）、目的地址（收件人的地址），还有一些其他的信息，像这个包裹的类型啊之类的。
各协议报文格式介绍
各协议报文格式介绍
一、HTTP协议
HTTP协议是Hypertext Transfer Protocol（超文本传输协议）的缩写，它是一个互联网协议，是客户端（如浏览器）和服务器之间数据通讯
的基础。
HTTP协议是一种基于请求/响应模式的、无状态的应用层协议，
当用户在浏览器上输入URL地址，从服务器上获取文件或服务数据时，均
使用HTTP建立连接进行数据通讯。
1、HTTP报文结构
HTTP报文由报文首部和报文实体组成，其中报文首部分为请求首部
和响应首部，请求首部由请求方向、请求地址、协议版本、请求首部字段
等构成，响应首部由协议版本、状态代码、状态短语、响应首部字段等构成；报文实体由实体首部和实体内容组成，实体首部包含了实体类型、编码、长度及其他内容；实体内容就是实际要传输的数据。
2、HTTP请求报文
一个HTTP请求报文由请求行、请求首部字段和请求实体组成，其中：（1）请求行：由方法、Uniform Resource Identifiers（统一资源
标识符）和协议/版本信息构成，如GET /index.html HTTP/1.1（2）请求首部字段：用来描述请求的内容，包括Accept-
Language/Accept-
Encoding/Authorization/Connection/Cookie/Host/User-Agent等；
（3）请求实体：提供请求的实体，如各类表单、文件等；
例如：
GET /index.html HTTP/1.1 Content-Type: text/html。
modus常见的报文格式
Modbus协议的报文格式主要有两种：Modbus RTU和Modbus ASCII。
1.Modbus RTU格式：这是一种二进制数据传输方式，通讯速度快。
其命令格式
包括地址码、功能码、数据和CRC校验码。
地址码用于指定待通信的设备地址，可以
是广播地址、单设备地址或多设备地址。
功能码指示指令类型，详细说明程序执行的操作是读取、写入还是查询串口通信协议。
数据根据执行的命令指令来封装数据内容，数
据长度为多字节。
CRC校验码用于数据传输前计算校验和，检验数据是否传输正确。
2.Modbus ASCII格式：Modbus ASCII格式是以ASCII码形式来传输数据的，
其命令格式与RTU格式类似，但数据部分是以ASCII码形式进行编码的。
以上信息仅供参考，如有需要，建议您查阅相关网站。
cfm 协议报文格式
cfm 协议报文格式在网络通信中，CFM（Connectivity Fault Management）协议是一种用于网络故障管理和检测的通信协议。
该协议定义了一系列报文格式，用于在网络中传输故障管理信息和示警信息。
本文将详细介绍CFM协议报文格式的相关内容。
1. CCM（Continuity Check Message）报文格式CCM报文是CFM协议中最基本的报文类型，用于验证网络连接的连通性。
CCM报文的格式如下：字段1：标志位，用于指示报文类型和附加信息。
字段2：源MAC地址，表示报文的发送方。
字段3：目的MAC地址，表示报文的接收方。
字段4：协议标识，用于标识CFM协议。
字段5：MD Level，表示被检测的网络与CFM实体的位置关系。
字段6：COS（Class of Service）位，表示报文的优先级。
字段7：时间戳，记录报文发送的时间。
2. LBR（Loopback Reply）报文格式LBR报文用于回显测试，验证网络中的回路连接是否正常。
LBR报文的格式如下：字段1：标志位，用于指示报文类型和附加信息。
字段2：源MAC地址，表示报文的发送方。
字段3：目的MAC地址，表示报文的接收方。
字段4：协议标识，用于标识CFM协议。
字段5：回环ID，用于标识回路测试的唯一标识符。
字段6：时间戳，记录报文发送的时间。
3. DMM（Delay Measurement Message）报文格式DMM报文用于测量报文在网络中的传输时延。
DMM报文的格式如下：字段1：标志位，用于指示报文类型和附加信息。
字段2：源MAC地址，表示报文的发送方。
字段3：目的MAC地址，表示报文的接收方。
字段4：协议标识，用于标识CFM协议。
字段5：MD Level，表示被测量的网络与CFM实体的位置关系。
字段6：序列号，用于标识报文的顺序。
字段7：时间戳，记录报文发送的时间。
4. LTM（Link Trace Message）报文格式LTM报文用于跟踪网络中的链路路径，以便检测链路故障。
TCPIP几种协议数据报格式简介
TCP 是面向连接的可靠数据传输协议，因此比较复杂，在此仅作简单介绍。“序号”指数据在发送端数据流中 的位置。“确认号”指出本机希望下一个接收的字节的序号。与 IP 校验不同的是 TCP，UDP 校验采用伪头标加整个 报文一同校验的方法。TCP 协议工作原理另行介绍。
TCP 数据报中依次包括以下信息：
协议采用分层结构，因此，数据报文也采用分层封装的方法。下面以应用最广泛的以太网为例说明其数据报 文分层封装，如下图所示：
任何通讯协议都有独特的报文格式，TCP/IP 协议也不例外。对于通讯协议编程，我们首先要清楚其报文格式。 由于 TCP/IP 协议采用分层模型，各层都有专用的报头，以下就简单介绍以太网下 TCP/IP 各层报文格式。
1、 16 位源端口 Source Port。该部分占 16 个 BIT。通过此值，可以看出发起连接的计算机源端口号。
2、 16 位目的端口 Destination Port。该部分占 16 个 BIT。通过此值，可以看出要登录的目的端口号。
3、 32 位序列号 Initial Sequence Number。表示初始连接的请求号，即 SEQ 值。该部分占 32 个 BIT。
4、 32 位确认号 Next Expected SEQ Numbe。对方返回的 ACK 值。该部分占 32 个 BIT。
5、 4 位数据偏移 Data Offset。表示数据偏移的大小。该部分占 4 个 BIT。
6、 6 位保留位 Reserved Bites：保留位，此处不用。该部分占 6 个 BIT。
的 16 次方减 1，即：65535 个字节。因此，在以太网中能够传输的最大 IP 数据包为 65535 个字节。
5、 16 位标识号 Identification。该部分占 16 个 BIT，以十进制数表示。
最详尽的各种协议报文及个字段分析
∙以太帧格式∙VLAN帧格式∙QinQ帧格式∙PPP帧格式∙PPPoE报文格式∙HDLC帧格式∙ATM信元格式∙STP/RSTP/MSTP帧格式∙RPR帧格式∙RRPP帧封装格式∙LACP报文格式∙以太OAM报文格式∙ERPS帧格式∙LLDP报文格式∙IS-IS报文格式以太帧格式∙Ethernet Ⅱ以太帧∙Netware以太帧格式∙802.3 SAP以太帧∙802.3 LLC SNAP以太帧格式∙ARP/RARP报文格式∙GRE报文格式∙ICMP报文格式∙ICMPv6报文格式∙IGMP报文格式∙IP in IP报文格式∙IP报文格式∙IPv6报文格式∙IPv6 in IP (6to4)报文格式∙MLD报文格式∙OSPF报文格式∙OSPFv3报文格式∙PIM报文格式∙RSVP报文格式∙VRRP报文格式Ethernet Ⅱ以太帧帧格式图1 Ethernet Ⅱ帧格式帧示例QinQ帧格式QinQ报文有固定的格式，就是在802.1Q的标签之上再打一层802.1Q标签，QinQ报文比802.1Q报文多四个字节。
VLAN帧最小帧长为68字节。
帧格式图1 QinQ帧格式帧示例图2 QinQ帧VLAN帧格式帧格式IEEE 802.1Q标准对Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1Q Tag。
VLAN帧最小帧长为64字节。
图1 VLAN帧格式帧示例图2 VLAN帧STP/RSTP/MSTP帧格式STP帧格式图1 STP帧格式RSTP帧格式在BPDU的格式上，除了保证和STP格式基本一致之外，RSTP作了一些小的变化。
一个是在Type字段，配置BPDU类型不再是0而是2，版本号也变成了2。
所以运行STP的交换机收到该类BPDU时会丢弃。
另一个变化是在Flag字段，把原来保留的中间6位使用起来。
这样改变了的配置BPDU叫做RST BPDU。
RSTP Flag字段格式：∙Bit7：TCA∙Bit6：Agreement∙Bit5：Forwarding∙Bit4：Learning∙Bit3和Bit2：端口角色▪00：未知▪01：根端口▪10：Alternate / Backup▪11：指定端口∙Bit1：Proposal∙Bit0：TCMSTP帧格式多生成树协议MSTP是生成树协议的一种，用于消除网络环路，它兼容生成树协议STP和快速生成树RSTP协议，并且弥补了两者的缺陷。
以太网协议详情报文格式
以太网协议详情报文格式1.以太网帧首部（Ethernet Header）：- 目的MAC地址（Destination MAC Address）：6个字节，表示接收方的物理地址。
- 源MAC地址（Source MAC Address）：6个字节，表示发送方的物理地址。
- 类型或长度（Type or Length）：2个字节，表示数据的类型或长度。
2.有效载荷数据（Payload Data）：- 数据（Data）：46-1500个字节，表示待传输的数据。
3.填充（Padding）：- 填充（Padding）：0-46个字节，用于填充以太网帧的长度。
4.帧校验序列（Frame Check Sequence）：-帧校验序列（FCS）：4个字节，用于校验以太网帧的完整性。
在以太网协议中，各个字段的含义如下：1.目的MAC地址：表示帧的接收方的物理地址。
每个网络接口都有一个唯一的MAC地址。
2.源MAC地址：表示帧的发送方的物理地址。
同样，每个网络接口都有一个唯一的MAC地址。
3.类型或长度：标识有效载荷数据的类型或长度。
当该字段的值小于等于1500时，表示长度；当值大于1500时，表示数据的类型。
4.数据：是待传输的数据，可以是其他高层协议的报文，如IP数据报等。
5.填充：为了使帧达到最小长度而填充的虚拟数据。
以太网帧要求长度至少为64个字节，如果数据字段长度不足，则需要填充。
6.帧校验序列：用于检测帧中是否发生错误。
发送方在发送帧时，通过计算帧中除了FCS字段之外所有字段的CRC校验值，并将该值存储在FCS字段中。
接收方在接收到帧时，同样通过计算帧中的CRC校验值，并与FCS字段中的值进行比较，以确定帧是否被损坏。
以太网协议使用的是分组式交换技术，即将数据拆分为一系列的帧进行传输。
每个帧都独立传输且具有不同的目的MAC地址，在传输过程中可以经过多个设备，如交换机、路由器等。
每个设备根据帧中的目的MAC地址进行决策，以将帧转发到正确的接口。
常见网络协议报文格式汇总
IP首部 20bytes 源端口 16bits UDP长度 16bits
目的端口 16bits UDP检验和 16bits
8.
MPLS报文格式
MPLS标签(可以有多个) IP报文
二层头
Label value 20bits MPLS报文类型: 以太网中 0x8847(单播) PPP类型上 0x8281(MPLSCP) 协议名称 ICMP TCP UDP OSPF 1 数据包格式(RFC894)
源MAC地址 6 bytes 源MAC地址 6 bytes Type/Length 2 bytes Type/Length 2 bytes Payload 46-1500 bytes Payload FCS(CRC) 4 bytes FCS 4 bytes Ethernet Ⅱ 帧格式： 目的MAC地址 6 bytes VLAN帧格式： 目的MAC地址 6 bytes
EXP 3bits 0x8848(组播)
栈底标记 1bit
TTL 8bits
协议号
9.
MTU
网 络 MTU字节 65535 17914 4464 4352 1500 1492 576 296
超通道 16Mb/s令牌环(IBM) 4 Mb/s令牌环(IEEE 802.5) FDDI 以太网 IEEE 802.3/802.2 X.25 点对点(低时延)
10. TCP与UDP应用
UDP RIP 广播、多播 TFTP(S:69) BOOTP(S:67 D:68) SNMP (Admin:162 Proxy:161) TCP FTP(21) TELNET(23) Rlogin SMTP
2. 以太网帧,TCP/IP数据报文详解
tls协议报文格式
tls协议报文格式TLS（Transport Layer Security）协议是一种用于保护网络通信安全的协议。
它的报文格式是指在TLS协议中数据传输的格式和结构。
本文将详细介绍TLS协议报文的格式和相关要点。
在TLS协议中，数据传输分为两个阶段：握手阶段和数据传输阶段。
握手阶段是在客户端和服务器之间建立安全连接的过程，而数据传输阶段是在建立安全连接之后进行实际数据传输的阶段。
在握手阶段中，TLS协议的报文格式包括以下几个部分：1. TLS协议版本：描述TLS协议的版本号，如TLS 1.2。
2. 随机数：包括客户端和服务器生成的随机数，用于生成会话密钥。
3. 加密套件列表：包含客户端和服务器支持的加密套件（即加密和哈希算法的组合），用于协商通信时所使用的加密套件。
4. 客户端证书类型：指示客户端的证书类型。
5. 客户端证书列表：包含客户端的证书，用于服务器端进行身份认证。
6. 客户端密钥交换参数：包含用于密钥交换的相关参数。
7. 服务器证书类型：指示服务器端的证书类型。
8. 服务器证书列表：包含服务器端的证书，用于客户端进行服务器端身份认证。
9. 服务器密钥交换参数：包含用于密钥交换的相关参数。
10. 随机数和加密套件的Hash：该字段用于生成和验证握手消息的完整性。
在数据传输阶段，TLS协议的报文格式包括以下几个部分：1. 标识字段：用于标识报文的类型，包括握手消息、警告消息和应用数据。
2. TLS记录协议头：包含数据记录的版本号、加密套件和加密算法等信息。
3. 数据长度字段：指示数据部分的长度。
4. 压缩算法字段：用于指定压缩算法（若使用压缩）。
5. 数据部分：实际的数据内容，可以是TLS握手消息、应用层数据或者加密后的数据。
TLS协议报文格式的设计使得数据传输过程中的安全和完整得以保证。
通过握手阶段的互相验证和密钥交换，TLS协议确保了通信双方的身份认证和会话密钥的生成。
在数据传输阶段，使用加密算法和完整性校验码（MAC）对数据进行加密和验证，从而保证数据的保密性和完整性。
tcpip协议报文格式
1、IP报文格式IP协议是TCP/IP协议族中最为核心的协议。
它提供不可靠、无连接的服务，也即依赖其他层的协议进行差错控制。
在局域网环境，IP协议往往被封装在以太网帧（见本章1.3节）中传送。
而所有的TCP、UDP、ICMP、IGMP数据都被封装在IP数据报中传送。
如图2-3所示：图2-3TCP/IP报文封装图2-4是IP头部（报头）格式：（RFC 791）。
图2-4IP头部格式其中：●版本（Version）字段：占4比特。
用来表明IP协议实现的版本号，当前一般为IPv4，即0100。
●报头长度（Internet Header Length，IHL）字段：占4比特。
是头部占32比特的数字，包括可选项。
普通IP数据报（没有任何选项），该字段的值是5，即160比特=20字节。
此字段最大值为60字节。
●服务类型（Type of Service ，TOS）字段：占8比特。
其中前3比特为优先权子字段（Precedence，现已被忽略）。
第8比特保留未用。
第4至第7比特分别代表延迟、吞吐量、可靠性和花费。
当它们取值为1时分别代表要求最小时延、最大吞吐量、最高可靠性和最小费用。
这4比特的服务类型中只能置其中1比特为1。
可以全为0，若全为0则表示一般服务。
服务类型字段声明了数据报被网络系统传输时可以被怎样处理。
例如：TELNET 协议可能要求有最小的延迟，FTP协议（数据）可能要求有最大吞吐量，SNMP协议可能要求有最高可靠性，NNTP（Network News Transfer Protocol，网络新闻传输协议）可能要求最小费用，而ICMP协议可能无特殊要求（4比特全为0）。
实际上，大部分主机会忽略这个字段，但一些动态路由协议如OSPF（Open Shortest Path First Protocol）、IS-IS （Intermediate System to Intermediate System Protocol）可以根据这些字段的值进行路由决策。
snmp协议报文格式
snmp协议报文格式
SNMP（Simple Network Management Protocol）是一种用于网
络管理的协议，它定义了网络设备之间进行通信和监控的标准。
SNMP协议使用了一种简单的报文格式来传输管理信息。
SNMP报文格
式通常包括以下几个部分：
1. 报文头部（Message Header），包括了版本号（Version）、社区名（Community Name）和报文类型（PDU Type）等信息。
版本
号指定了使用的SNMP协议版本，社区名用于进行身份验证和访问控制，报文类型指定了报文的类型，如Get、Set或Trap等。
2. PDU头部（PDU Header），PDU（Protocol Data Unit）是SNMP报文的核心部分，它包括了操作类型（如Get、Set、Trap
等）、请求ID（Request ID）、错误状态（Error Status）和错误
索引（Error Index）等字段。
这些字段用于描述报文的具体操作和
状态。
3. 数据部分（Data），根据报文类型的不同，数据部分可以包
括管理信息的具体内容，如请求的OID（Object Identifier）、变
量绑定（Variable Bindings）等。
总的来说，SNMP报文格式是由报文头部、PDU头部和数据部分组成的，它们共同描述了SNMP报文的类型、操作和具体信息。
通过解析和处理这些报文，网络管理系统可以实现对网络设备的监控和管理。
cip协议报文格式
CIP协议的报文格式主要包括以下几个部分：
1. 报文头：报文头包含了报文的基本信息，如报文长度、报文类型和数据项标识符等。
报文头的结构如下：
* Length：报文长度，以字节为单位。
* Type：报文类型，如请求、响应、确认等。
* PDU Number：报文序列号，用于确保报文的传输顺序。
* Data Item Identifiers：数据项标识符，用于指示报文中各个数据项的位置和含义。
2. 报文体：报文体是报文的主要部分，包含了实际的数据交换。
报文体由一个或多个数据项组成，每个数据项都由标签、数据长度和数据值组成。
数据项的结构如下：
* Item Name：数据项名称，用于表示数据项的含义。
* Item Length：数据项长度，以字节为单位。
* Item Value：数据项值，包含了实际的数据信息。
以上是CIP协议的报文格式的主要内容，供您参考，建议咨询专业人士获取更准确的信息。
cip协议报文格式
cip协议报文格式【原创版】目录1.CIP 协议简介2.CIP 协议报文格式概述3.CIP 协议报文结构4.CIP 协议报文示例5.总结正文1.CIP 协议简介CIP（Common Industrial Protocol）协议，即通用工业协议，是一种在工业自动化领域广泛应用的通信协议。
它主要用于各种工业控制器、传感器和执行器之间的数据交换和通信。
CIP 协议具有开放性、可扩展性和可靠性等特点，能够满足各种工业场景的需求。
2.CIP 协议报文格式概述CIP 协议报文格式是指在 CIP 协议中，数据传输时所采用的报文结构。
它包括报文头、报文长度、控制域、地址域、应用数据单元（ASDU）和校验和等部分。
3.CIP 协议报文结构CIP 协议报文结构如下：- 报文头：包括帧头（Start Frame Delimiter, SFD）和帧尾（End Frame Delimiter, EFD）字段，用于标识报文的开始和结束。
- 报文长度：表示整个报文的字节数。
- 控制域：包括传输协议标识符（TPID）、数据长度指示器（DLI）和控制域扩展（CIDX）字段，用于表示报文的传输协议、数据长度和控制域扩展信息。
- 地址域：包括源地址（SRC）和目标地址（DST）字段，用于表示报文的发送方和接收方。
- 应用数据单元（ASDU）：是报文的主要内容，包括数据项（Data Item, DI）和数据描述符（Data Description, DD）字段，用于表示实际的数据传输。
- 校验和：用于检测报文在传输过程中的错误。
4.CIP 协议报文示例假设有一个 CIP 协议报文，其报文头为 0x01 0x03，报文长度为 10 字节，控制域为 0x01 0x03 0x00 0x01，地址域为 0x01 0x02 和 0x02 0x01，应用数据单元为“0x01 0x02 0x03”，校验和为 0x04，则该 CIP 协议报文的完整表示为：0x01 0x03 0x01 0x03 0x00 0x01 0x02 0x01 0x02 0x01 0x02 0x03 0x045.总结CIP 协议报文格式是 CIP 协议数据传输的基础，其结构包括报文头、报文长度、控制域、地址域、应用数据单元和校验和等部分。
someip协议报文格式
SomeIP协议报文格式是一种基于IP网络的数据传输协议，用于在不同的网络设备之间进行数据交换。
以下是关于SomeIP协议报文格式的详细介绍：一、报文头部SomeIP协议报文以一个固定长度的头部开始，包括以下字段：1. 版本号：表示协议的版本，通常为1。
2. 报文长度：表示整个报文的长度，以字节为单位。
3. 类型：表示报文的类型，包括数据报文、控制报文等。
4. 源IP地址：发送报文的设备IP地址。
5. 目的IP地址：接收报文的设备IP地址。
二、数据部分SomeIP协议报文的数据部分可以包含任意类型的数据，包括文本、图像、音频、视频等。
数据部分可以是固定长度的块，也可以是可变长度的数据流。
三、控制报文控制报文用于在设备之间进行通信和控制。
控制报文通常包括以下字段：1. 类型：表示控制报文的类型，如连接请求、连接确认、断开连接等。
2. 序列号：用于识别特定的控制报文。
3. 状态信息：表示连接的状态或设备的状态信息。
4. 其他可选字段：根据具体控制报文类型而定。
四、数据报文数据报文用于在设备之间传输数据，通常包括以下字段：1. 序列号：用于识别特定的数据报文。
2. 数据的长度和内容：表示发送的数据的长度和具体内容。
3. 其他可选字段：根据具体数据报文类型而定。
五、校验和SomeIP协议报文的校验和用于检测数据在传输过程中的错误。
校验和可以通过对整个报文进行计算得出，用于验证接收到的报文是否与发送的报文一致。
总结来说，SomeIP协议报文格式包括头部和数据部分，其中头部包含协议版本、报文长度、类型、源IP地址和目的IP地址等信息，数据部分可以包含任意类型的数据。
控制报文和数据报文在某些情况下会有所不同，但都包含序列号、状态信息和具体内容等字段。
校验和的引入是为了确保数据在传输过程中的正确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数据部分
首部 发送在前
数据部分 IP 数据报
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数据部分
区分服务——占 8 位，用来获得更好的服务 在旧标准中叫做服务类型，但实际上一直未被使用过。
1998 年这个字段改名为区分服务。 只有在使用区分服务（DiffServ）时，这个字段才起作用。
段，其长度是可变的。
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数据部分
首部 发送在前
数据部分 IP 数据报
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
当传输媒体的误码率为 1108 时， MAC 子层可使未检测到的差错小于 11014。
FCS 字段 4 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
1. MAC 帧的格式
常用的以太网MAC帧格式有两种标准 ：
DIX Ethernet V2 标准 IEEE 的 802.3 标准
最常用的 MAC 帧是以太网 V2 的格式。
以太网的 MAC 帧格式
字节 6
6
MAC 帧 目的地址 源地址
插 入
8 字节
2
类型
IP 数据报
46 ~ 1500
数据
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
当数据字段的长度小于 46 字节时， 应在数据字段的后面加入整数字节的填充字段，
以保证以太网的 MAC 帧长不小于 64 字节。
以太网 V2 的 MAC 帧格式
在帧的前面插入的 8 字节中的第一个字段共 7 个字节， 是前同步码，用来迅速实现 MAC 帧的比特同步。 第二个字段是帧开始定界符，表示后面的信息就是MAC 帧。
各协议报文格式介绍
以太网的两个标准
DIX Ethernet V2 是世界上第一个局域网 产品（以太网）的规约。
IEEE 的 802.3 标准。 DIX Ethernet V2 标准与 IEEE 的 802.3
标准只有很小的差别，因此可以将 802.3 局域网简称为“以太网”。
严格说来，“以太网”应当是指符合 DIX Ethernet V2 标准的局域网
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
源地址字段 6 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
类型字段用来标志上一层使用的是什么协议， 以便把收到的 MAC 帧的数据上交给上一层的这个协议。
以太网 MAC 帧
7 字节
1 字节
10101010101010 … 10101010101010101011
前同步码
帧开始 定界符
IP层
4
FCS MAC层
物理层
以太网 V2 的 MAC 帧格式
目的地址字段 6 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数据部分
首部长度——占 4 位，可表示的最大数值 是 15 个单位(一个单位为 4 字节)
因此 IP 的首部长度的最大值是 60 字节。
无效的 MAC 帧
数据字段的长度与长度字段的值不一致； 帧的长度不是整数个字节； 用收到的帧检验序列 FCS 查出有差错； 数据字段的长度不在 46 ~ 1500 字节之间。 有效的 MAC 帧长度为 64 ~ 1518 字节之间。 对于检查出的无效 MAC 帧就简单地丢弃。以
太网不负责重传丢弃的帧。
填充
数据部分
ቤተ መጻሕፍቲ ባይዱ
首部 发送在前
数据部分 IP 数据报
1. IP 数据报首部的固定部分中的各字段
位0
4
8
16 19
24
31
固 定 首部 部分
版 本 首部长度 区 分 服 务
总长度
标识
生存时间
协议
标志
片偏移
首部检验和
源地址
可变 部分
目的地址 可 选 字 段 （长 度 可 变）
填充
数据部分
版本——占 4 位，指 IP 协议的版本 目前的 IP 协议版本号为 4 (即 IPv4)
类型字段 2 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
数据字段的正式名称是 MAC 客户数据字段
最小长度 64 字节 18 字节的首部和尾部 = 数据字段的最小长度
数据字段 46 ~ 1500 字节
字节 6
6
目的地址 源地址
插 入
8 字节
2 类型
MAC 帧
IP 数据报 46 ~ 1500
数据
IP 层 4 FCS MAC 层
物理层
7 字节
1 字节
10101010101010 … 10101010101010101011
前同步码
帧开始 定界符
为了达到比特同步， 在传输媒体上实际传送的 要比 MAC 帧还多 8 个字节
2. IP 地址与硬件地址
IP 地址
首部
应用层数据 TCP 报文
硬件地址
首部
首部
IP 数据报
MAC 帧
网络层及以上 使用 IP 地址
尾部 链路层及以下 使用硬件地址
IP 数据报的格式
一个 IP 数据报由首部和数据两部分组成。 首部的前一部分是固定长度，共 20 字节，
是所有 IP 数据报必须具有的。 在首部的固定部分的后面是一些可选字
