格兰富BM系列水泵

GRUNDFOS 数据手册
BM, BMhp
增压模块 50/60 Hz
目录
1. 性能范围 BM, 50 Hz BM, 60 Hz BMhp, 50 Hz BMhp, 60 Hz EuP 指令
2. 概述，BM 应用标准泵泵送液体结构电机运行条件类型和版本剖面图
3. 技术数据材料规格型号说明安装接口运行限制自动控制装置运行状况的检查性能数据
泵送液体
不含粗糙颗粒或纤维的稀薄、非易爆性液体。泵送液体不能与泵本身的材料发生化学反应或对其造成机械损伤。如果泵送液体的密度和/或粘度高于水，在必要时应使用输出高于规定标准输出的电机。
5
概述，BM
2
结构
改良型标准潜水泵可用于安装BM增压模块。将泵和电机置于不锈钢套筒的中央。套筒两端均可通过卡箍联结器与管道连接。用于电气连接的接线盒位于出口端。 BM 4"、6"和8"模块的套筒配有直管入口和出口。 BM 4"模块还可提供在吸入和排出端有90 °弯管的版本。
电机
配有水润滑轴承的密封潜水式笼型异步电机。电压 • 3 x 380-415 V - 10 %/+ 6 % • 3 x 440-480 V - 10 %/+ 6 %. 防护等级 • IP58 (MS 4000, MMS 8000) • IP68 (MS 6000). 绝缘等级采用PE/PA线圈进行MMS湿绕。特殊版本可应要求提供电压最高不超过1000伏的电机。
21
BMhp 77
22
BMhp 95
23
BMhp 125
24
BMhp 160
BMhp 215
25
25 12. 订单数据，60 Hz

丹麦GRUNDFOS格兰富水泵.

丹麦GRUNDFOS格兰富水泵 >> CH卧式多级端吸离心泵
格兰富CH卧式多级端吸离心泵
用途：
CH系列为小型卧式离心泵，在家庭供水、工业、建筑方面有广泛的用途，可用于：轻工业领域的液体输送及循环
增压
家庭供水
冷却系统
空调系统
以及其他许多特殊用途及OEM配套
输送介质: 稀薄、清洁、无腐蚀性、非爆炸性不含固体颗粒或纤维的液体。

技术参数
流量Q：最大14m3／h
扬程H：最高60M
运行条件
液体的温度范围：0℃到+90℃
最高环境温度：+55℃
最大工作压力取决于输送液体的温度:
最大工作压力 1Mpa(10bar) 0.6 Mpa(6bar)
CH2
CH4 0℃到+40℃ +41℃到+90℃
CH8
CH12 0℃到+55℃ +56℃到+90℃
电机
泵配有一个全封闭风冷鼠笼型格兰富电机。

额定转速：2900转/分
密封等级：IP54
绝缘等级：F
标准电压：1X220-240伏
3X220-240/380-415付
单相电机带有内置热保护器。

三相电机应接电机启动装置。

材质
CH系列是卧式多级非自吸离心泵，带机械密封。

泵吸入口在轴向位置，排出口在径向。

所有与液体接触的转子部件均为不锈钢材质。

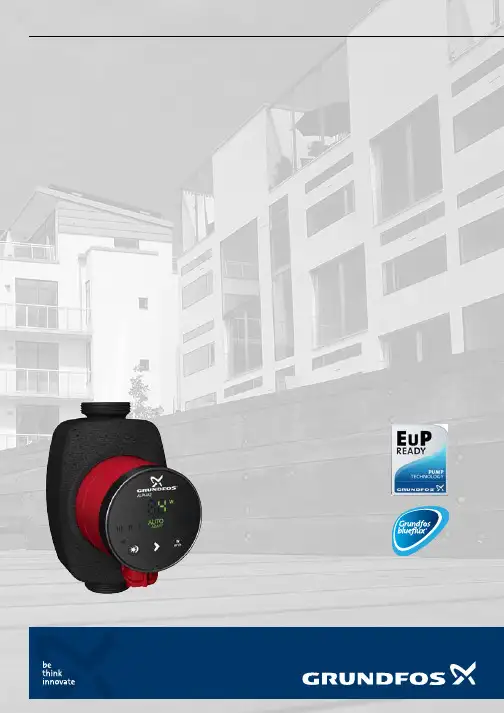

格兰富水泵样本

GRUNDFOS 数据手册GRUNDFOS ALPHA2循环泵50/60 Hz目录2GRUNDFOS ALPHA2 1.概述3型号说明3性能范围42.应用5泵送液体6供暖系统的控制7控制优势7自动夜间降速83.结构9剖面图9材料规格9电机和控制盒9带排气装置的泵头104.安装与启动11安装11电气数据11启动11液体温度11系统压力11进口压力11设置泵115.性能曲线向导13曲线条件146.性能曲线与技术数据15ALPHA2 15-4015ALPHA2 15-50（N）16ALPHA2 15-60（N）17ALPHA2 25-40（N）18ALPHA2 25-40 A19ALPHA2 25-50（N）20ALPHA2 25-60（N）21ALPHA2 25-60 A22ALPHA2 32-40（N）23ALPHA2 32-50（N）24ALPHA2 32-60（N）257.附件26连接件和阀门26隔热套件26维修组件268.产品范围27专供德国市场的ALPHA228国际版ALPHA2泵29英国版ALPHA2泵31奥地利与瑞士版ALPHA2329.其它产品资料34WebCAPS34WinCAPS35进入CAPS36概述3GRUNDFOS ALPHA211. 概述格兰富ALPHA2类型B （下文中称为ALPHA2）是全系列的小型循环泵，具有以下特色：•AUTO ADAPT 自适应控制功能，适用于绝大部分应用场合。

•内置比例压差控制可随实际系统需求调节水泵性能。

•夜间自动降速功能（可选择开启）•显示实际功率瓦数或流量m 3/h。

•基于永磁技术的转子和特殊紧凑型定子技术。

格兰富ALPHA2效率极高，符合2003年1月31日开始实施的欧盟EuP规范（欧盟委员会指令（EC） No 641/2009）。

格兰富ALPHA2泵能效指数（EEI）≤ 0.20，属最佳等级。

参见14页。

格兰富blueflux ®科技代表了格兰富最高效率的电机和驱动科技。

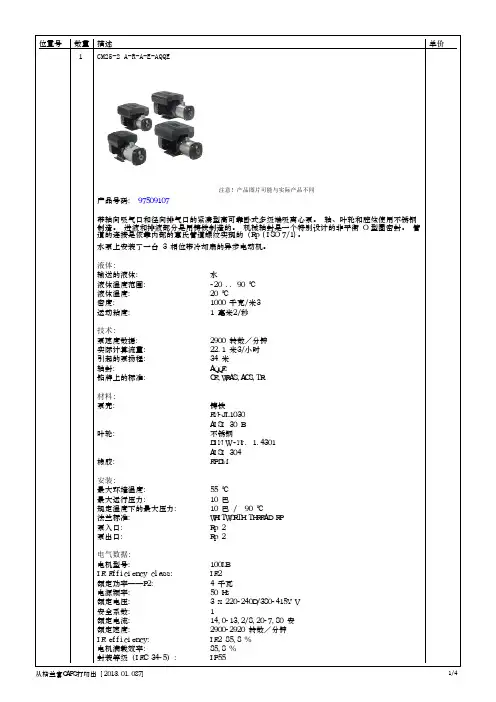

CM 25-2格兰富泵选型

位置号数量描述 1 CM25-2 A-R-A-E-AQQE
单价
产品号码: 97509107
注意！产品图片可能与实际产品不同
带轴向吸气口和径向排气口的紧凑型高可靠卧式多级端吸离心泵。轴、叶轮和腔体使用不锈钢制造。进液和排液部分是用铸铁制造的。机械轴封是一个特别设计的非平衡 O 型圈密封。管道的连接是依靠内部的惠氏管道螺纹实现的（Rp (ISO 7/1)。
水泵上安装了一台 3 相位带冷却扇的异步电动机。
液体: 输送的液体: 液体温度范围: 液体温度: 密度: 运动粘度:
水 -20 .. 90 ℃ 20 ℃ 1000 千克/米3 1 毫米2/秒
技术: 泵速度数据: 实际计算流量: 引起的泵扬程: 轴封: 铭牌上的标准:
2900 转数／分钟 22.1 米3/小时 34 米 AQQE CE,WRAS,ACS,TR
材料: 泵壳:
叶轮:
橡胶:
铸铁 EN-JL1030 AISI 30 B 不锈钢 DIN W.-Nr. 1.4301 AISI 304 EPDM
安装: 最大环境温度: 最大运行压力: 规定温度下的最大压力: 法兰标准: 泵入口: 泵出口:
55 ℃ 10 巴 10 巴 / 90 ℃ WHITWORTH THREAD RP Rp 2 Rp 2
H [米]
40
CM25-2, 3*230 V, 50Hz eta [%]
Q = 22.1 米3/小时 H = 34 米输送的液体 = 水密度 = 998.2 千克/米3
35
30
25
10060
10
40
5
20
Eta泵 = 68.1 %
Eta泵+电机 = 57.1 %

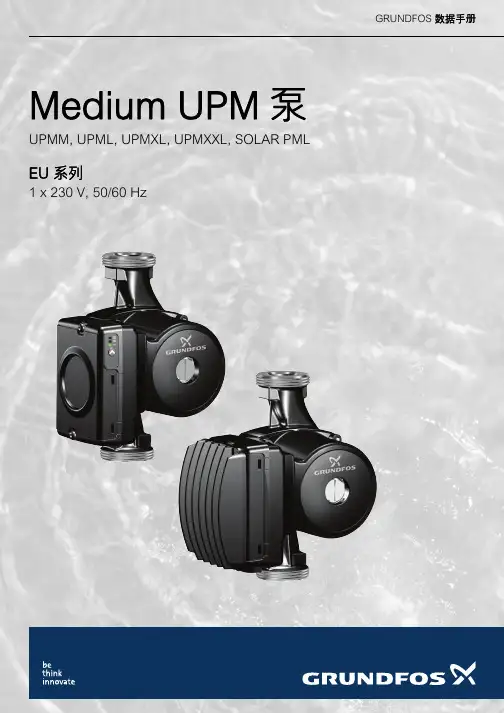

格兰富 Medium UPM 泵产品说明书

GRUNDFOS 数据手册Medium UPM泵UPMM, UPML, UPMXL, UPMXXL, SOLAR PMLEU系列1 x 230 V, 50/60 Hz目录2Medium UPM?1.概述3Medium UPM泵 - EU系列. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3安全指导. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.特点与优点6特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6优点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 ERP，生态设计规范. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73.性能概览84.产品范围95.控制模式和信号10控制原理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106.控制模式、用户界面和设置13供暖系统中的泵控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13控制模式说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13用户界面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 7.技术描述19爆炸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19剖面观 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20材料规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20部件说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 8.安装尺寸23泵送液体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23机械安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24电气安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 9.启动3110.维修3211.产品处置3412.性能曲线35曲线条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3513.数据表3614.附件4515.批准和认证46EC产品合格声明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 VDE证书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47对某些不能使用的化学物质，格兰富提供产品化学符合声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 REACH法规（EC 1907/2006）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47有关REACH、RoHS和其他相关化学品法规以及格兰富产品化学品合规性计划的客户信息. . . . . . . . . . . . . . . . . . . . 47 WEEE指令2012/19/EU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 16.缩写493不同的管路可以安装不同版本的Medium UPM循环泵。

格兰富斯UP系列循环泵安装和操作说明书

US Installation and operating instructionsShipment Inspection (2)Pre-Installation Checklist (2)Installation (3)Electrical (4)Start-Up (5)Operation (6)Failure to Operate (6)Warranty (7)CONTENTSGRUNDFOS INSTRUCTIONS UP Series circulatorsShipment InspectionExamine the components carefully to make sure no damage has occurred to the pump during shipment. Care should be taken to ensure the pump is NOT dropped or mishandled; dropping will damage the pump.Pre-Installation ChecklistBefore beginning installation procedures, the following checks should be made. They are all important for proper installation of the circulator pump.1. Uses: Model UP(S)15, 26, 43 and 50 series pumps are generally designed to circulate water from 32 deg F to 230 deg F up to a maximum pressure of 150 psi. Some models have temperature limitations which are shown in Table 2A below. If required, a 50% by volume solution of ethylene or propylene glycol and water can be used, however, a decrease in pump performance may result due to an increase in the viscosity of the solution. Check with manufacturer for information regarding suitability of pumping other fluids.Closed Systems: Model UP(S)15, 26, 43 and 50 series pumps with cast iron pump housings are designed to pump water compatible with their cast iron construction. They are recommended for use in closed hydronic systems.(i.e. airless, non-potable water).Open Systems: Model UP(S)15, 26, 43 and 50 series pumps with stainless steel or bronze pump housings are designed to pump water compatible with their construction and can be used in both open and closed systems. 2. Maximum Water Temperature:The maximumallowable water temperature is determined by the ambient or surrounding air temperature as shown in Table 2A.Table 2A – Maximum Water Temperature Ambient (°F) 104 120 140 160 175Water All UP* (°F) 230 220 210 190 175*Exceptions below:UPS15-35 165 140 - - -UP15-100F (°F)205 195 185 175 -UP26-120U (°F)205 195 185 175 -UP26-116 (°F)150 140 - - -23. Inlet Pressure Requirements The amount of pressure required at the inlet of the pump is a function of the temperature of the water as shown in Table 2B.In a pressurized system, the required inlet pressure is the minimum allowable system pressure.In a system open to the atmosphere, the required inlet pressure is the minimum distance the pump must be located below the lowest possible water level of the water source (tank, pool, etc.). InstallationPosition of terminal box: Proper installation of the pump will have the terminal box located to one side of the pumpIf the terminal box position needs to be changed, it is best to do so before installation. However, if the pump is already installed, ensure that the electrical supply is turned off and close the isolation valves before removing the Allen screws.To change terminal box position:1. Remove the four (4) Allen screws (4 or 5mm wrench) while supporting the stator (motor).2. Carefully separate the stator from the pump chamber and rotate it to the correct terminal box orientation.3. Replace the Allen screws and tighten diagonally and evenly (7 ft.-lb. torque).4. Check that the impeller turns freely. If the impeller does not turn easily, repeat the disassembly/ reassembly process.Fluid Temp 230° (110°C)190° (88°C)140° (60°C)Feet of Water 36 ft. (1.10m)9 ft (2.8m) 3 ft (0.9m)Inlet Pressure 15.6 psi 4.0 psi 1.3 psiTable 2B - Minimum Required Inlet Pressure3Pump Mounting: For Indoor UseArrows on the side or bottom of the pump chamber indicate direction of flow through the pump. GRUNDFOS circulators can be installed in both vertical and horizontal lines. The pump must be installed with the motor shaft positioned horizontally. Under no circumstances should the pump be installed with the shaft verticalIt is recommend that isolation valves be installed on each side of the pump. If possible, do not install elbows, branch tees, and similar fittings just before or after the pump. Provide support to the pump or adjacent plumbing to reduce thermal and mechanical stress on the pump.Installation Requirements1. Thoroughly clean and flush the system prior to pumpinstallation.2. Do not install the pump at the lowest point of the system wheredirt and sediment naturally collect.3. Install an air vent at the high point(s) of the system to removeaccumulated air.4. Ensure that water does not enter the terminal box during theinstallation process.5. (Open System) Install the pump in the supply line;the suction side of the pump should be flooded withwater. Ensure that the static head requirement fromTable 2B is achieved.6. (Closed System) Install a safety relief valve toprotect against temperature and pressure build-up.7. I f t h e r e a r e e x c e s s i v e s u s p e n d e d p a r t i c l e s i nthe water, it is recommended that a strainer and/or filterbe installed and cleaned regularly.8. DO NOT START THE PUMP UNTIL THE SYSTEM HAS BEENFILLED.CHECK VALVE REMOVAL:1. Use needle nose pliers to remove check valve from pumphousing. 2. Check to make sure no part of the valve remains in the pump housing. 3. Apply enclosed round "Check Valve Removed" label over the Check mark symbol located on the name plate of the pump.45Electrical All electrical work should be performed by a qualified electrician in accordance with the latest edition of the National Electrical Code, local codes and regulations.Warning: The safe operation of this pump requires that it be grounded in accordance with the National Electrical Code and local governing codes or regulations. The ground wires should be copper conductor of at least the size of the circuit conductor supplying power to the pump. Minimum ground wire size is 14 AWG. Connect the ground wire to the grounding point in the terminal box and then to an acceptable ground. Do not ground to a gas supply line.The proper operating voltage and other electrical information can be found on the nameplate attached to the top of the motor. Depending on pump model, the motor has either built-in, automatic resetting thermal protection or is impedance protected and in either case does not require additional external protection. The temperature of the windings will never exceed allowable limits, even if the rotor is locked.Wire sizes should be based on the ampacity (current carrying properties of a conductor) as required by the latest edition of the National Electrical Code or local regulations. Both the power and grounding wires must be suitable for at least 194°F (90°C).For all 115V and 230V models: Connect the white/white electrical leads from the circulator to the incoming power leads with wire nuts or other approved connectors. Attach incoming grounding wire to either of the green grounding screws.Ground WhiteGreenGrounding Screws CapacitorWiring diagram for all 115V and 230V single speed pumps.Figure 16Start-UpDo not use the pump to vent the system. Do not start the pump before filling the system. Never operate the pump dry. OperationGRUNDFOS domestic circulating pumps, installed properly and sized for correct performance, will operate quietly and efficiently and provide years of service. Under no circumstances should the pump be operated without water circulation or without the minimum required inlet pressure for prolonged periods of time. This could result in motor and pump damage.UPS model pumps are multispeed, and the speed can be changed by a speed selector switch located on the front of the terminal box. UP models are single speed.Failure to OperateWhen UPS 15-42 and UPS 26/43 pumps are first started, the shaft may rotate slowly until water has fully penetrated the bearings. If the pump does not run, the shaft can be rotated manually. To accomplish this, switch off the electrical supply, and close the isolation valves on each side of the pump. Remove the indicator plug in the middle of the nameplate. Insert a small flat blade screwdriver into the end of the shaft, and gently turn until the shaft moves freely. Replace and tighten the plug. Open the isolation valves and wait 2 to 3 minutes for the system pressure to equalize before starting the pump.NOTE: After a long shut down multi-speed pumps should be started on speed 3 and then adjusted to the regular setting. The UPS 15-42 has automatic function to assist in restart.*IMPORTANT NOTE*: For figure 1, the cap plug has not been installed. This pump is supplied with two wiring ports. To ensure safe operation of your installation, the enclosed cap plug MUST be inserted into the unused port.*UP(S) 15 capacitor wire position 4 & 8 *UP(S) 26/43/50capacitor wire position 2 & 4Wire the hot lead to terminal "L," neutral wire to terminal "N," and ground to the grounding terminal. For 230 volt pumps, the two hotLimited WarrantyUPS15, 26, 43 circulator pumps manufactured by GRUNDFOS PUMPS CORPORATION (GRUNDFOS) are warranted to the original user only to be free of defects in material and workmanship for a periodof 36 months from date of manufacture. GRUNDFOS' liability under this warranty shall be limited to repairing or replacing at GRUNDFOS' option, without charge, F.O.B. GRUNDFOS' factory or authorized service station, any UPS15, 26, 43 or UP15-42F circulator pump. GRUNDFOS will not be liable for any costs of removal, installation, transportation, or any other charges which may arise in connection with a warranty claim.All other UP and UPS small circulators manufactured by GRUNDFOS PUMPS CORPORATION (GRUNDFOS) are warranted to the original user only to be free of defects in material and workmanship for a periodof 24 months from date of installation, but not more than 30 months from date of manufacture. GRUNDFOS' liability under this warranty shall be limited to repairing or replacing at GRUNDFOS' option, without charge, F.O.B. GRUNDFOS' factory or authorized service station, any product of GRUNDFOS manufacture. GRUNDFOS will not be liable for any costs of removal, installation, transportation, or any other charges which may arise in connection with a warranty claim. Products which are sold but not manufactured by GRUNDFOS are subject to the warranty provided by the manufacturer of said products and not by GRUNDFOS' warranty.GRUNDFOS will not be liable for damage or wear to products caused by abnormal operating conditions, accident, abuse, misuse, unauthorized alteration or repair, or if the product was not installedin accordance with GRUNDFOS' printed installation and operation instructions.To obtain service under this warranty, the defective product must be returned to the distributor or dealer of GRUNDFOS products from which it was purchased together with proof of purchase and installation date, failure date, and supporting installation data. Unless otherwise provided, the distributor or dealer will contact the GRUNDFOS factoryor authorized service station for instructions. Any defective productto be returned to the factory or service station must be sent freight prepaid; documentation supporting the warranty claim and/or a Return Authorization must be included if so instructed.GRUNDFOS WILL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSSES, OR EXPENSES ARISING FROM INSTALLATION, USE, OR ANY OTHER CAUSES. THERE ARE NO EXPRESS OR IMPLIED WARRANTIES, INCLUDING MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, WHICH EXTEND BEYOND THOSE WARRANTIES DESCRIBED OR REFERRED TO ABOVE.Some jurisdictions do not allow the exclusion or limitation of incidentalor consequential damages and some jurisdictions do not allow limitations on how long implied warranties may last. Therefore, the above limitations or exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from jurisdiction to jurisdiction.7Grundfos Pumps Corporation 17100 W. 118th Terrace Olathe, Kansas 66061 Telephone: (913) 227-3400 Fax: (913) 227-3500Grundfos Canada, Inc.2941 Brighton Rd.Oakville, Ontario L6H 6C9Telephone: (905) 829-9533Fax: (905) 829-9512 Bombas Grundfos de Mexico,S.A. de C.V.Boulevard TLC #15,Parque Industrial Stiva AeropuertoC.P. 66600 Apodaca, N.L. MexicoTelephone: 52-81-8144-4000Fax: 52-81-8144-4010L-UP-TL-053 06.11 Repl. 06.07PRINTED IN USA。

格兰富说明书

本说明书末尾的图 A 和 B 显示了可能的连接方式： ·图 A：显示通过外部碰撞接触，连接或断
开电源，以启动或停用水泵。 ·图 B：显示通过外部转接接触，连接或断
开电源，以启动或停用水泵。
5．2 带继电器模块的双头水泵水泵具有在三种速度下工作的过载保护装置，因此水泵可直接与主电源连接。水泵在工厂设置时就具有在工作水泵和备用水泵之间切换的功能。每 24 小时切换一次。本说明书末尾的图 C 到 E 显示了可能的连接和在不同操作方法下的选择开关的设置。 ·图 C：交替操作 ·图 D：备用操作，水泵 1 作为工作水泵，
水泵操作时要求的最小入口压力见 118 页。声压标准
水泵声压应低于 70dB(A)
输入与输出标准模块
热控过载开关（接线头 T1/T2）
电压：250V AC 电流：
Cosϕ =1.0:2.5A Cosϕ =0.6:1.6A
继电器模块
启动/停止输入（接线头 7 和 8）
操作/故障指示输出（接线头 1 到 3）
泵，另一个持续作为备用水泵。
3．单水泵操作：水泵可以互相独立操作。
5
4．安装
水泵的安装位置必须避免人员意外接触水泵炽热的表面。
安装水泵时，凸缘带有卵圆形螺栓孔的 UPS （D）32-xx, 40-xx, 50-xx, 60-xx 型水泵及其垫片需按图 3 操作：
图3 安装
双头水泵接线盒的可能位置见图 6。
60Hz 3x200-230V 50/60Hz
备用保险丝
最大 10A 封闭等级
IP 44 环境温度
0℃~40℃ 相对空气湿度
最大 95% 液体温度
连续：-10℃~+120℃ 短期可达+140℃

格兰富水泵技术资料

Hydro 2000E GB 安装使用说明书合格声明我们格兰富公司对本声明唯一负责任, 本声明涉及的Hydro2000 E产品符合欧洲经济共同体(EEC：European Economic Community)成员国的规定，该成员国相似法律作如下规定：—机械制造（89/392/EEC）所用标准：EN292—电磁兼容（89/336/EEC）所用标准：EN50 081-1及EN50 082-2—在一定电压范围内使用的电气设备的设计（73/23/EEC）所用标准：EN 60 204-1/,1997年2月15日KajKruse副总裁3目录 6. 运行226．1 PMU 2000的运行22页数6．1．1 显示规则23 1．综述56．1．2 状态显示23 1．1 说明书使用范围 5 6．2 PFU2000 配置23 1．2 相关资料 5 6．2．1 PFU 2000 DIP开关设置24 2．产品概述56．2．2 PCU继电器配置25 2．1 格兰富Hydro 2000 E 5 7. 监控功能25 2．2 格兰富Control 2000 E 6 7．1 故障概述25 2．2．1 Hydro 2000 E 增压设备举例7 7．2 泵和相关电机的故障26 3．功能87．2．1 通讯故障26 3．1 控制功能及设置8 7．2．2 电机过热26 3．1．1 监控功能8 7．3 分区相关故障26 3．1．2 PFU2000 RAM设置8 7．3．1 传感器故障26 3．1．3 闭式回路控制9 7．3．2 缺水26 3．1．4 串级控制9 7．3．3 实际值的最大限制26 3．1．5 手动开/关以及设置为最大或本机设置9 7．3．4 实际值的最小限制26 3．1．6 缺水监控10 7．3．5 分区内的任何可能故障26 3．1．7 低流量时的开/关模式10 7．3．6 任何电机中的故障26 3．1．8 泵的自动切换11 7．4 系统相关故障27 3．1．9 试运转11 7．4．1 电压下降27 3．1．10 时钟功能11 8. 维护27 3．1．11 备用泵11 8．1 增压设备的维护27 3．1．12 缩减运行12 8．1．1 泵27 3．1．13 泵的优先次序12 8．1．2 电机轴承27 3．1．14 格兰富总线12 8．1．3 霜冻保护27 3．2 控制参数13 8．2 Control 2000 E的维护27 3．2．1 泵的分区配置13 9. 运行和故障指示28 3．2．2 分区类型/控制参数13 10. 故障查找表29 3．2．3 设置的优先次序13 11. 技术数据30 3．2．4 设定点14 11．1 水力数据30 3．2．5 设定点的作用14 11．2 工作条件30 3．2．6 开/关区15 11．3 声压级30 3．2．7 控制值的测量单位16 11．4 电气数据31 3．2．8 系统时间16 12. 术语汇编32 3．2．9 最小开关转换频率16 13. 显示概观33 3．2．10 中等开关转换频率163．2．11 控制功能173．2．12 PFU2000模拟输入1配置173．2．13 PFU2000模拟输入2配置173．2．14 PFU2000模拟输入3配置173．2．15 PFU2000模拟输入4配置183．2．16 斜线时间183．2．17 泵的最低限速193．2．18 最大限制(超压) 193．2．19 最小限制193．2．20 最小限制时的运行193．2．21 最小预压力193．3 泵参数193．3．1 最高扬程203．3．2 运行时间203．3．3 启动时间204 安装204．1 安装场所204．2 水力部分的安装204．3 电气连接205 启动215．1 未配PMU2000控制系统的Hydro2000 E 215．1．1 通过临时接入的控制系统PMU2000的设置 215．2 配有PMU2000 控制系统的Hydro 2000 E 215．3 转向215．4退出运行225．5安全事项2242．产品概述2．1 格兰富Hydro 2000 E格兰富增压设备Hydro 2000 E 由几台带有必要配件的泵及安装在共用底座上的格兰富control 2000 E 组成。

格兰富水泵卧式多级泵安全操作及保养规程

格兰富水泵卧式多级泵安全操作及保养规程1. 前言格兰富水泵卧式多级泵是一种常用的工业设备，用于输送各种液体。

为了确保设备的安全操作和延长其使用寿命，本文将介绍格兰富水泵卧式多级泵的安全操作及保养规程。

2. 安全操作规程2.1 空载运行在启动泵之前，确保泵内没有气体，然后进行空载运行，检查泵的正常运转和转子的平衡性。

确保泵没有异常声音和震动后，方可进行正常工作。

2.2 泵的启动和停机启动泵时，应缓慢开启泵的进口阀门，逐渐增加流量，以避免因进口阀门过快打开而产生冲击压力造成设备损坏。

停机时，应先关闭进口阀门，然后逐渐减小流量，待泵内无液体时方可停机。

2.3 压力控制在正常工作过程中，应监控泵的压力。

当压力超过设定范围时，应及时采取措施调整泵的工作状态，以保证泵的正常运行并避免设备过载。

2.4 温度控制监控泵的温度，当温度过高时，应停机检查，查找并排除故障，保证设备的安全运行。

2.5 泵的维护保养定期对泵进行检查和维护保养，包括检查密封件、轴承、轴封等部件的磨损情况，并及时更换磨损严重的部件，以延长泵的使用寿命。

3. 保养规程3.1 润滑定期对泵的轴承和轴封进行润滑。

使用适当的润滑油或脂进行润滑，并按照生产厂家的要求进行加注和更换。

3.2 清洗定期清洗泵的内部和外部，确保泵没有积聚的杂质和污垢。

可以使用清水或适当的清洗剂进行清洗，注意不要使电气部分进入水中。

3.3 检查定期检查泵的各项部件，包括固定螺丝、电气接线等，确保其处于良好的工作状态。

同时，检查泵的进口和出口阀门，确保其正常开启和关闭。

3.4 疏通定期疏通泵的进口和出口管道，清除可能导致堵塞的杂质。

确保泵的流量畅通，避免因堵塞而引起的设备故障。

3.5 维修如发现泵有明显故障或异常情况，应及时停机检修。

对于无法处理的故障，应联系专业维修人员进行维修，避免因错误维修造成更大的损坏。

4. 总结格兰富水泵卧式多级泵是一种重要的工业设备，在使用过程中需要严格遵守安全操作规程，并进行定期的保养维护。

格兰富常规水泵使用维护要点新

格兰富常规水泵使用维护要点新1.安装位置选择：水泵应选择平整、牢固的地面进行安装，避免安装在松软、震动、污染等不利条件下。

安装位置应离水源较近，方便进水，并且方便排放水和维修。

2.检查电源：使用前应检查电源是否正常、接地是否良好，确保电源稳定可靠，符合水泵的额定电源要求。

3.填充润滑油：格兰富常规水泵大多数采用润滑油润滑，使用前应打开润滑油箱，检查润滑油是否充足，并按照说明书要求添加合适的润滑油。

4.检查冷却系统：格兰富常规水泵通常都配备了冷却系统，使用前应检查冷却水箱是否充满水，冷却水是否流通顺畅，以确保水泵的运行温度适宜。

5.检查进出水口：使用前应检查进出水口是否畅通，防止因水泵进水口或出水口堵塞而导致水泵运行困难甚至损坏。

6.检查密封件：水泵的密封件一般采用橡胶或者石棉垫片，使用前应检查密封件的完好情况，如有损坏或老化应及时更换，以免泄漏或渗水。

7.检查轴承：格兰富常规水泵的轴承是关键零部件，使用前应检查轴承是否润滑良好，轴承是否有异常声音，如有异常应及时添加润滑油或更换轴承。

9.定期维护：无论水泵是否使用，都应进行定期维护。

定期清洗进出水口、冷却系统和过滤器，清理泵体内的杂质，确保水泵内部清洁。

10.禁止干运行：水泵在运行时必须保持喷水状态，禁止空运行。

因为水泵的润滑和冷却是靠输送液体实现的，干运行会导致水泵损坏。

11.使用注意事项：使用水泵时应注意避开水泵的危险区域，避免被进出水口旋转的零部件伤到。

在操作过程中要注意操作规范，严禁超负荷使用，以免导致水泵损坏。

通过以上维护要点的合理运用，能够有效保证格兰富常规水泵的正常运行，延长使用寿命，减少故障发生，确保水泵的高效工作，提高工作效率。

格兰富水泵基本故障排除查询表

参照格兰富对步进电机的控制指导控制其频率
供热，生活热水模式切换时产生水锤噪音（带三通阀）
三通阀切换时，速度不能过快，旁路的阻力不宜太大
4
排气阀漏水
水垢和磁性物质卡住排气装置
换排气阀，确保液体洁净以免造成再次卡住
（参见：图10）
压力罐容量不足以补压，泵入口形成负压，从排气阀处吸入空气导致漏水
换排气阀，可能的话增大压力罐的容量
更换水泵，选择更大扬程的水泵
检查管路流量是否偏大
减小系统阀门开度，降低系统管路流量
注：
以上所有操作遵循安规要求或参照格兰富水泵使用手册。
如果按以上不能解决故障，请联系格兰富相关人员以解决故障。
格兰富UP/UPS使用故障示意图
管路系统充分排气注水
8
流量小
检查调速旋钮是否在
最高档（三档）
将水泵转速调至三档运行（参见：图2）
系统或水泵中含有大量气体
系统排气，水泵排气（参见：图1）
管路系统阻力过大
更换水泵，选择更大扬程的水泵
系统中阀门处于半开状态
增加系统中阀门Leabharlann 度9扬程低检查调速旋钮是否在
最高档（三档）
将水泵转速调至三档运行
管路系统阻力过大
打开接线盒，检查调速开关是否损坏
更换新的接线盒或调速开关
调速旋钮不在档位中
将旋钮开关调至档位中（参见：图2）
2
系统有噪音
水泵流量设置太高
切换到低转速（参见：图1）
系统中有气
系统排气
水温太高，析出气体，气泡跟叶轮撞击产生噪音
降低系统温度，控制器降低设置最高温度
3
水泵有噪音
水泵中有气
水泵排气（参照格兰富水泵排气指导说明）

格兰富水泵维护手册1

泵的标识.............................................................................................................................................2
2.
2.1 2.2 2.3 2.4 2.5 2.6
* 泵版本组合代码举例 : A1C:基本版加标准联轴器，无电机。 A2E:基本版加间距联轴器以及合格证和测试报告。
NKG NK 32 -125 .1 /142 A1 -F -A -BAQE 举例水泵型号 NKG NKGE 入口名义直径 (DN) 出口名义直径 (DN) 叶轮名义直径 [mm] 简化性能 =.1 叶轮实际直径 [mm] 泵版本代码 ( 可为组合代码 *) A1:基本版带标准联轴器 A2:基本版带定距联轴器 AH:裸轴泵 C: 不带电机 E: 带合格证和测试报告的泵 X: 特殊版本管路连接代码 : F: DIN 法兰 (EN 1092-2) E: Table E 法兰材料代码 : A: 铸铁 EN-GJL-250 泵壳 , EN-GJL-250 叶轮 , 青铜耐磨环 B: 铸铁 EN-GJL-250 泵壳 , 青铜叶轮 CuSn10, 青铜耐磨环 S: 铸铁 EN-GJL-250 泵壳 , 1.4408 叶轮，青铜耐磨环 N: 1.4408 泵壳和叶轮 , 充碳 - 石墨聚四氟乙烯耐磨环 R: 1.4517 泵壳和叶轮 , 充碳 - 石墨聚四氟乙烯耐磨环 P: 1.4408 泵壳 , 1.4517 叶轮 , 充碳 - 石墨聚四氟乙烯耐磨环 K: 1.4408 泵壳和叶轮 , 1.4517 耐磨环 L: 1.4517 泵壳、叶轮与耐磨环 M: 1.4408 泵壳 , 1.4517 叶轮和耐磨环 X: 特殊版本轴封和泵的橡胶件代码 NKG 50- 32 -125 .1 /142 A1 -F -A -BAQE

格蓝富水泵说明书

注意：
不要用水泵电缆提取水泵
安装位置保证水泵吸口不被泥巴，污物等堵塞
安装前，清除水池杂物，防止吸入水泵
建议水泵安装于固定平台上
水泵不要以水管吊装的形式安装
4.3设置液位开关
对水泵带浮球开关的型号，水泵的启动停止可以调节浮球开关的电缆长度来实现
电缆越长，液位范围越大
最大调节电缆长度为35厘米，控制水位45厘米
噪声，震动，低于欧盟标准
2安全
必需有培训过的人员安装此设备
3电气连接
注意：根据当地规定，水泵作为配件使用，或其它使用时必需附带电缆10米
电机连接必需符合当地标准
水泵必需安装单独电源开关，如果水泵安装远离电源箱，需加装停止控制装置。
运行电压频率标注在产品铭牌，必需确认电源电压及频率符合设备要求。
注意
作为预防，水泵必需接地，正式安装必须装漏电保护装置，漏电电流不超过30毫安
排水不畅
叶轮安装有误
液位太低
水泵有空气
液位浮球卡
8报废处理
报废此产品或部件必需符合下列规定
1利用当地公众或私人提供的废弃物收集服务
2万一没有废弃物收集服务机构或无法处理金属，请将本产品送至最近的格蓝富公司或车间。
格蓝富水泵说明书
适应条款声明
机械（98/37/EC）
使用标准：EN ISO 12100
电磁兼容（89/336/EEC）
使用标准：EN 61000-6-2和EN 61000-6-3
设计电气设备电压极限（73/23/EEC）(95)
使用标准：EN 60335-11994和60335-241 1996
型号AP12AP 35AP50
20度--------4500工作小时

格兰富潜水泵

格兰富潜水泵
格兰富HydroPack自动增压系统
品牌：丹麦格兰富
概述：格兰富Hydro Pack自动增压系统，由一台安装在底座上的CHV泵，和一个控制器（三相泵才配备）组合而成。

根据不同的系统，可以通过压力开关，自动运行。

三相泵也可选配干转保护元
名称：格兰富Hydro Dome自动增压系统
品牌：丹麦格兰富
概述：格兰富Hydro Dome自动增压系统由两台并联安装在基座上的CHV泵和一套控制装置所组成。

根据不同的系统，通过两个压力开关，Hydro Dome自动增压系统可以自动运行。

名称：格兰富SPO是5英寸深井潜水泵
品牌：丹麦格兰富
概述：格兰富水泵SPO是5英寸深井潜水泵，所有的水力部件由不锈钢材料制造。

马达在水泵套的顶部，由泵送的液体来冷却。

水泵使用双机械轴封，油腔可以防止水进入到马达
名称：格兰富GP泵为卧式直联离心泵
品牌：丹麦格兰富
概述：格兰富GP泵为卧式直联离心泵，采用高品质材料，确保较长的使用寿命。

结构紧凑，对安装空间的要求极小，可简单进行维护与保养。

GP泵包括一个可拆卸的过滤篮，防止输送液体内的杂质进入泵体。
