电工基础试题第三章
电工学考试练习-第三章
电工学考试练习-第三章一选择1. 3.1.2 在直流稳态时，电容元件上（）（1）有电压，有电流（2）有电压，无电流（3）无电压，有电流2. 3.1.2 在直流稳态时，电感元件上（）（1）有电压，有电流（2）无电压，有电流（3）有电压，无电流3.选择 3.2.4 在图中，开关闭合前电容原件和电感原件均未储能，试问闭合开关瞬间发生跃变的是（）(1) i和i1 (2)i和i3(3) 和4. 在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就（ 2 ）（1）愈快（2）愈慢（3）无影响5. RL 串联电路的时间常数为（ 2 ）。
（1） RL （2） L/R （3）R/L6. 在图3.05所示电路中，在开关S闭合前电路已处于稳态。
当开关闭合后，（）A．i1,i2,i3均不变 B.i1不变，i2增长为i1,i3衰减为零 C.i1增长，i2增长，i3不变7. 在开关是闭合前电路已经处于稳态，试问闭合开关瞬间，初始值()和()分别为()（1）0A，1.5A（2）3A,3A（3）3A,1.5A8 3.2.1 在图中，开关S闭合前电路已经处于稳态，试问闭合开关S的瞬间()为＿＿（1）0V（2）100V（3）63.2V9在图中，开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值i(0+)为(1) 1A (2) 0.8A (3)0A10 3.3.2 电路的暂态过程从t=0大致经过（）时间，就可认为达到稳定状态了。
（1 ）时间常数（2）（3~5）时间常数（3）10时间常数二填空1在电路的暂态过程中，电路的时间常数τ愈大，则电流和电压的增长或衰减就（）2 3.1.2 在直流稳态时，电容元件上（有电压，无电流）3 3.2.1 在图中，开关S闭合前电路已经处于稳态，试问闭合开关S的瞬间()为＿＿4在图中，开关S闭合前电路已处于稳态，试问闭合开关瞬间，电流初始值i(0+)为------5 3.3.2 电路的暂态过程从t=0大致经过（）时间，就可认为达到稳定状态了。

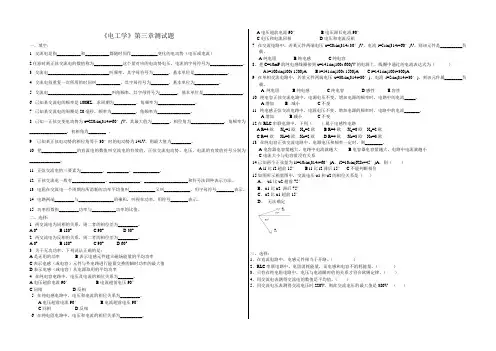

电工学第三章测试题
《电工学》第三章测试题一、填空：1. 交流电是指___________和___________都随时间作____________变化的电动势（电压或电流）2.任意时刻正弦交流电的数值称为_____________这个量对应的电动势电压、电流的字母符号为_______________。
3. 交流电____________________________叫频率，其字母符号为_______，基本单位是_______________。
4. 交流电每重复一次所用的时间叫___________，其字母符号为________，基本单位为___________。
5. 交流电_____________________________叫角频率，其字母符号为________，基本单位是__________________。
6. 已知某交流电的频率是100HZ，求周期为__________，角频率为_________________。
7. 已知某交流电的周期是20毫秒，频率为___________，角频率为_______________。
8. 已知一正弦交变电动势为e=220sin(314t+60°)V，其最大值为________。
相位角为_______________，角频率为_________________，初相角为________ 。
9已知某正弦电动势的相位角等于30°时的电动势为141V，则最大值为_________。
10. 把________________的直流电的数值叫交流电的有效值，正弦交流电动势、电压、电流的有效值符号分别为______________。
11. 正弦交流电的三要素为__________、__________、____________。
12. 正弦交流电一般有_______________、______________、____________________和符号法四种表示方法。
《电工技术基础与技能》第三章 直流电路习题
第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。
外电路上的电阻称为电阻，内电路上的电阻称为电阻。
2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。
选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。
A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。
A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。
（）2、短路电流很大，要禁止短路现象。
（）3、短路状态下，电源内阻的压降为零。
（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。
3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。
求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。
求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。
电工基础 第3章 课后习题
第三章 单相交流电1、判断题1两个频率相同的正弦交流电的相位之差为一常数。
答案:正确2正弦量的相位表示交流电变化过程的一个角度，它和时间无关。
答案:错误3正弦交流电的有效值指交流电在变化过程中所能达到的最大值。
答案:错误4直流电流为10A和正弦交流电流最大值为14.14A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。
答案:正确5在纯电感正弦交流电路中，电流相位滞后于电压90。
答案:正确6在正弦交流电路中，感抗与频率成正比，即电感具有通低频阻高频的特性。
答案:正确7在纯电容的正弦交流电路中，电流相位滞后于电压90。
答案:错误8在正弦交流电路中，电容的容抗与频率成正比。
答案:错误9在直流电路中，电感的感抗为无限大，所以电感可视为开路。
答案:错误10在直流电路中，电容的容抗为0，所以电容可视为短路。
答案:错误11纯电感元件不吸收有功功率。
答案:正确12在单相交流电路中，日光灯管两端电压和镇流器两端的电压之矢量和应大干电源电压。
答案:错误13在感性电路中，并联电容后，可提高功率因数，使电流和有功功率增大。
答案:错误14在正弦交流电路中，总的视在功率等于各支路视在功率之和。
答案:错误15在正弦交流电路中，电路消耗的总有功功率等于各支路有功功率之和。
答案:正确16在感性负载中，其电压的相位总是超前于电流一个角度。
答案:正确17在容性负载中，其电流的相位总是超前于电压一个角度。
答案:正确18在纯电感电路中，功率因数Costp一定等于0。
答案:正确19在RL串联电路的功率因数Costp一定小于l。
答案:正确20在RL并联电路的功率因数Cos(#一定为0。
答案:错误21在纯电阻电路中，功率因数角一定为O。
答案:正确22在纯电容电路中，功率因数角一定为90。
答案:正确23无功功率的单位为伏安。
答案:错误24正弦交流电路中视在功率的大小为有功功率与无功功率之和。
答案:错误25在交流电路中，有功功率越大，电源容量利用率越高。
技校电工基础习题及答案(第三章 电容器)
第三章电容器3-1 电容器与电容量一、填空题1、两个相互绝缘又靠的很近的导体组成一个电容器.这两个导体称为电容器的两个极板，中间的绝缘材料称为电容器的介质。
2、使电容器带电的过程称为充电;充电后电容器失去电荷的过程称为放电。
3、电容的单位是法拉（F)，比它小的单位是微法（μF）和皮法（pF）,它们之间的换算关系为:1F=106μf=1012 pF。
4、电容是电容器的固有属性，它只与电容器的极板正对面积、极板间距离以及极板间电介质的特性有关,而与外加电压大小、电容器带电多少等外部条件无关.二、判断题1、只有成品电容元件中才具有电容。
(×).2、平行板电容器的电容与外加电压的大小成正比。
（×）3、平行板电容器相对极板面积增大,其电容也增大。
(√)4、有两个电容器，且C1〉C2，如果它们两端的电压相等，则C1所带的电荷较多。
（√）5、有两个电容器，且C1>C2,若它们所带的电量相等，则C1两端的电压较高。
（×）三、问答题1、有人说：“电容器带电多电容就大，带电少电容就小，不带电则没有电容。
”这种说法对吗？为什么？答：这种说法不对。
因为电容器的电容是它的固有属性，它只与他的结构有关，电容器的结构不改变则电容就不会变。
所以以上说法是不正确的。
2、在下列情况下，空气平行板电容器的电容、两极板间电压、电容器的带电荷量各有什么变化？（1）充电后保持与电源相连，将极板面积增大一倍。
（2）充电后保持与电源相连，将极板间距增大一倍。
（3)充电后与电源断开，再将极板间距增大一倍。
（4）充电后与电源断开，再将极板面积缩小一倍.(5）充电后与电源断开,再将两极板间插入相对介电常数εr=4的电介质。
答:由错误!和错误!可得（1）空气平行板电容器的电容C增大1倍、两极板间电压不变、电容器的带电荷量增大1倍.（2）空气平行板电容器的电容C减小1倍、两极板间电压不变、电容器的带电荷量Q减小1倍（3）空气平行板电容器的电容C减小1倍、两极板间电压增大1倍、电容器的带电荷量Q不变（4）空气平行板电容器的电容C减小1倍、两极板间电压增大1倍、电容器的带电荷量Q不变（5）空气平行板电容器的电容C增大4倍、两极板间电压减小4倍、电容器的带电荷量Q不变3-2 电容器的选用与连接 一、填空题1、电容器额定工作电压是指电容器在电路中能长期可靠工作而不被击穿的直流电压，又称耐压.在交流电路中,应保证所加交流电压的最大值不能超过电容器的额定工作电压.2、电容器串联之后，相当于增大了两极极板间的距离,所以总电容小于每个电容器的电容。
电工基础题库-复杂直流电路
第三章复杂直流电路[知识点]1．支路节点回路网孔的概念2．基尔霍夫定律3．支路电流法4．叠加定理5．戴维南定理6．两种电源模型及等效变换[题库]一、是非题1．基尔霍夫电流定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。
2 ．任意的闭合电路都是回路。
3 ．理想电压源和理想的电流源是可以进行等效变换的。
4 ．电压源和电流源等效变换前后电源内部是不等效的。
5 ．电压源和电流源等效变换前后电源外部是不等效的。
6．在支路电流法中用基尔霍夫电流定律列节点电流方程时。
若电路有m个节点，那么一定要列出m个方程来。
7 ．回路电流和支路电流是同一电流。
8．在电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。
9．在计算有源二端网络的等效电阻时，网络内电源的电动势可去掉，电源的内阻也可不考虑。
10 ．由若干个电阻组成的无源二端网络，一定可以把它等效成一个电阻。
11 ．任意一个有源二端网络都可以用一个电压源来等效替代。
12．用支路电流法求解各支路电流时，若电路有 n条支路，则需要列出n-1个方程式来联立求解。
13 ．电路中的电压、电流和功率的计算都可以应用叠加定理。
14．如果网络具有两个引出端与外电路相连，不管其内部结构如何，这样的网络就叫做二端网络。
15 ．在任一电路的任一节点上，电流的代数和永远等于零。
二、选择题1．某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为A 、3， 4B 、4， 3C 、2， 5D 、4， 72．如图所示，可调变阻器 R获得最大功率的条件是A、1.2ΩB、2ΩC 、3 ΩD、5Ω3．实验测得某有源二端线性网络的开路电压为 6V，短路电流为2A，当外接电阻为3Ω，其端电压为A 、2VB 、3VC、4VD、6V4．在上题中，该线性网络的开路电压为 6V，短路电流为2A，当外接电阻为( )时，可获得最大功率。
A 、1 ΩB 、2ΩC、3 ΩD、4Ω5．上题中，该有源二端线性网络等效为一个电压源的电压为A 、2VB 、3VC、4VD、6V6．把图示电路用电流源等效替代，则该电流源的参数为A 、3A，3 ΩB 、3A，4ΩC、1A，1 ΩD、1.5A，4Ω7．上题电路用电压源等效替代，则电压源的参数为A 、9V，3 ΩB 、1V，1 ΩC、3V，4ΩD、6V，4Ω8．如图所示网络N1 、N2，已知I1=5A， I2=6A，则I3为A 、11AB 、-11AC、1AD、-1A9．如图所示，电流I的值为A 、1AB 、-2AC、2AD、-1A10 ．上图中， Us的值为A 、3VB 、-3VC、2VD、-2V11．下面的叙述正确的是A、电压源和电流源是不能等效变换的B、电压源和电流源等效变换后，内部是不等效的C、电压源和电流源等效变换后，外部是不等效的D、以上说法都不正确12．电路如图，所示该电路的节点数和支路数分别为A 、3， 5B 、3， 6C、4， 6D、4， 513 ．如图所示， A、B两点间的等效电压是A 、-18VB 、18VC、-6VD、6V14 ．上题中， A、B两点间的等效电阻是A 、0 ΩB 、3 ΩC、6ΩD、不能确定15．电路如图所示，电流I为A 、0AB 、2AC、-2AD、4A三、填空题1．基尔霍夫电流定律指出流过任一节点的为零，其数学表达式为；基尔霍夫电压定律指出从电路上的任一点出发绕任意回路一周回到该点时为零，其数学表达式为。
电工基础第三章练习
第三章复杂直流电路练习一基尔霍夫定律(一)一、填空：1、不能用电阻的串、并联化简的电路叫电路。
2、叫支路.同一支路中通过各元件的电流强度。
3、三条或三条以上支路的交点叫。
电路中任何一个闭合的路径叫.4、基尔霍夫第一定律也叫电流定律，其表达式为。
基尔霍夫第二定律也叫电压定律，其表达式为。
二、如图1所示，说出电路中的节点、支路和回路的数目。
图(1）三、如图2所示，电流I1=10A ，I2=5A，I3= A.四、如图所示，I1=25A,I3=16A,I4=12A,求I2、I5、I6的值. 图（2）五、如图所示，写出（1）U AB、U AC、U BC的表达式。
（2）根据从D、E、F、D的绕行方向，写出回路电压方程.六、如图所示,已知I1=1A，I2=2A，E1=10V，E2=5V,R=5Ω，则I3= ,I= .七、如图所示，R1=2Ω，R3=5Ω,E1=17V，E2=17V,I1=1A,，求I2及R2的大小.第一节基尔霍夫定律（二）一、写出以下电路的支路、节点、回路的数目。
二、求以下电路中未知的支路电流的值。
三、写出以下回路的回路电压方程。
1、2、①回路A-B-C—A的回路电压方程: ①回路A-B—D—E—F-G-A的回路电压方程：②回路A-D—C-A的回路电压方程：②回路A-E-F—G-A的回路电压方程：③回路A-D—C-B-A电的回路电压方程：③回路A-B-D-E—A电的回路电压方程:练习二支路电流法一、解方程和方程组：1、4x－12=202、-5a+12=﹣133、17﹣6I=54、2x+y=75、x+y﹣z=06、I1+I2 = I32x+y= 4 2 I1﹣3 I2 =12 x﹣y=1 4x﹣2y+3z = 9 ﹣3 I2+4 I3=10二、填空:1、支流电流法是一种全面应用定律求解电路的方法。
其解题步骤是:①任意标出。
②根据定律分别列出节点电流方程和回路电压方程。
③代入已知数，解联立方程组求出各支路电流。
《电工技术基础》第三试题
《电工技术基础》第三章试题姓名分数一填空题1、叫电容器，其最基本特性是。
2、即电容量。
3、平行板电容器的电容量是一个值，其大小仅与、和有关。
4、以空气为介电常数的平板电容器，若增大极板间的相对面积，则电容量将；若插入某种介质，则电容量将；若缩小两面三刀极板之间的距离，则电容量将。
5、电容器的额定工作电压又称，它是指。
6、如果把电容器接到电路中，必须保证电容器的额定工作电压交流电压的最大值，否则电容器将会被。
7、电容器的误差分为五级，分别为级，其允许误差；级，其允许误差；级，其允许误差级，其允许误差。
8、画出下列电容器在电路中的符号：（1）固定电容器（2）电解电容器（3）半可变电容器（4）可变电容器（5）双连可变电容器9、固定电容器的电容量是，它的性能和用途与两级间的有密切关系。
常用的介质是、、和、、等等。
10、电影解电容器是有正、负极之分的，使用时切不可或接到，否则，就会被击穿。
11、叫可变电容器，它常使用的介质有、。
12、收音机常用双连可变电容器来，它是来改变电容的。
13、半可变电容器又叫电容器，在电路中它常用作，一般利用或实现调节电容的目的，常用的电介质有、等。
14、在实际工作中，选用电容器，必须考虑它的、和。
当遇到单独一个电容器的耐用压能力不能常实际工作需要时，可以把几个电容器使用。
15、电容器串联相当于加大Ġ，因而电容量。
16、当n个容量均为C0的电容串联时，总容駏C= 。
17、电容癨并联相当캎增大电容器的! ，因而电容量Р㐂18、当n个容量均为၃0的男容并联时，总容量C= 。
Ѝ19、电容器并쁔在男路中，每只电容的耐用压均应，否则一只电容被击穿，整个并联电路将貫၃" 。
19、电容器并쁔在男路中，每只电容的耐用压均应，否则一只电容被击穿，整个并联电路将貫၃" 。
20、在充电过程中，电容器储存了能量，在放电过程中，电容器将正负电荷Ƞ，也随之能量。
21、0.01uF= 360PF= uF= F 。
电工基础第3章电工题库
第三章电容器填空题（每空1分）[问题]_________________________的导体组成一个电容器。
这两个导体称为电容器的两个____________，中间的绝缘材料称为电容器的______。
[答案]两个相互绝缘又靠得很近极板介质[问题]_________________的过程称为充电；___________________________的过程称为放电。
[答案]使电容器带电充电后的电容器失去电荷[问题]电容量的单位是_________，比它小的单位________和_______，它们之间的换算关系为____________，____________。
[答案]法拉（F）微法（μF）皮法（pF） 1μF＝10－6F 1pF＝10－12F[问题]电容是电容器的固有属性，它只与电容器的____________、____________以及___________________有关，而与____________等外部条件无关。
[答案]极板正对面积极板间距离极板间电介质特性外加电压的大小[问题]电容器额定工作电压是指电容器在电路中________________________的直流电压，又称耐压。
在交流电路中，应保证所加交流电压的____________值不能超过电容器的额定工作电压。
[答案]长期可靠工作而不被击穿最大[问题]电容器串联之后，相当于增大了____________，所以总电容____________每个电容器的电容。
[答案]两极板间距离小于[问题]电容器串联后，电容大的电容器分配的电压____________，电容小的电容器分配的电压____________。
当两只电容器C1、C2串联在电压为U的电路中时，它们所分配的电压U 1=____________，U2=____________。
[答案]小大 C2U/(C1+C2) C1U/(C1+C2)[问题]电容器并联后，相当于增大了____________，所以总电容____________每个电容器的电容。
电工第三章练习题
电工第三章练习题一、选择题A. 塑料B. 铜C. 木材D. 玻璃2. 在电路中，电流的方向是由（）决定的。
A. 正电荷B. 负电荷C. 电场力D. 电压A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）4. 在串联电路中，各元件上的电流（）。
A. 相等B. 不相等C. 成正比D. 成反比5. 下列哪种电路元件属于感性负载？A. 电灯B. 电阻C. 电容器D. 电感器二、填空题1. 在电路中，电流的基本单位是______。
2. 电压是推动电荷流动的______。
3. 电阻的大小与导体的______、______和______有关。
4. 串联电路中，总电阻等于各分电阻的______。
5. 电功率的单位是______。
三、判断题1. 电阻越大，电流越小。
（）2. 在并联电路中，各支路电压相等。
（）3. 短路会导致电流急剧增大，可能引发火灾。
（）4. 欧姆定律适用于任何电路。
（）5. 电容器的容量越大，其存储电荷的能力越强。
（）四、简答题1. 简述欧姆定律的内容。
2. 什么是基尔霍夫定律？它包括哪两个定律？3. 举例说明什么是串联电路和并联电路。
4. 简述提高导体导电性的方法。
5. 什么是短路？短路有什么危害？五、计算题1. 已知电阻R1=10Ω，R2=20Ω，它们串联接在电压为30V的电源上，求电路中的电流。
2. 电阻R1=5Ω，R2=10Ω，它们并联接在电压为12V的电源上，求各支路电流及总电流。
3. 一个电阻为100Ω的电阻器，通过它的电流为0.5A，求该电阻器两端的电压。
4. 电路中的电流为2A，电阻为15Ω，求电功率。
5. 有一电容器的容量为100μF，充电后两端的电压为200V，求电容器存储的电荷量。
六、作图题一个简单的串联电路，包括电源、电阻和电灯。
一个简单的并联电路，包括电源、两个电阻和一个小灯泡。
一个含有电容器和电阻器的RC电路。
两个电阻R1和R2串联后，与电阻R3并联。
《电工学》第三章三相正弦交流电路试卷
《电工学》第三章三相正弦交流电路试卷一、单项选择题1.发现有人触电时,首先应( )。
(2 分)A.四处呼救B.用手将触电者从电源上拉开C.使触电者尽快脱离电源2.一般情况下,人体电阻可按( )Ω(2 分)A.100B.200C.1000D.17003.在三相四线制中性点接地供电系统中,线电压指的是( )的电压。
(2 分)A.相线之间B.零线对地间C.相线对零线间D.相线对地间4.人体触电伤害的首要因素是( )。
(2 分)A.电压B.电流C.电功D.电阻5.安全电压必须由( )降压获得。
(2 分)A.双绕组变压器B. 自耦变压器C.电阻串联D.电阻并联6.三相交流电相序U-V-W-U属( )。
(2 分)A.正序B.负序C.零序7.在三相负载不对称的低压供电系统中,中线常用( )制成。
(2 分)A.铝导线B.铜导线C.钢丝8.在三相负载星形连接时,负载两端的电压称为负载的( )。
(2 分)A.线电压B.相电压C.额定电压9.胸外心脏挤压法适合于( )。
(2 分)A.有心跳、无呼吸者B.无心跳、有呼吸者C.有外伤者D.有心跳有呼吸者10.已知某三相发电机绕组连接成星形时的相电压V,V,V,则当t=10s时, 它们之和为( )。
(2 分)A.380VB.0VC.380VD.V二、判断题11.( ) 触电是指电流通过人体时对人体产生的生理和病理伤害。
(2 分)12.( ) 触电伤害方式分为电击和电伤两大类。
(2 分)13.( ) 一个三相四线制供电线路中,若相电压为220V,则电路线电压为311V。
(2 分)14.( ) 三相对称负载星形连接时,线电流的有效值是相电流有效值的倍。
(2 分)15.( ) 安全用电的方针是安全第一,预防为主。
(2 分)16.( ) 人体触电伴随的摔跌应列入机械事故的范围内。
(2 分)17.( ) 当电气设备采用24V以上安全电压时,不必采用防止直接接触带电体的保护措施。
电工电子技术基础-第3章
R +
4
R 10 ， U1 U 2 ， I1 I 2 ， Z1 (5 j 5) ， 同相时 Z 等于多少。 和I Z R jX 。试求 U
2 L 2
I
[ 解] 由于 U1 U 2 ， I1 I 2 ，所以 Z1 Z 2 。
（ 1）
10 30 V ， Z 5 j 5 ，求 I 和 P。 （2） U 30 15 V ， I 3 165 A , 求 R、X 和 P。 5e j 60 V ，求 R、X 和 P。 （3） U Z 100 30 V ， I
（1） u 10 2 sin t V ； （2） u 10 2 sin(t
1
[ 解]
10 0 V 10 V ； U 10 90 V j10 V ； U
10 90 V j10 V ； U 10 135 V 7.07 j 7.07 V U
du 4 106 100 220 2 cos100 t A 88 2 cos100 t m A dt 1 1 104 （ 2） X C C 2 fC 4 i C
10 jX I U 0.1 60 V 79.6 30 V C j 4
1
U 1 ，所以， C 159 F Z 2 j 20 j I2 C
T。 8 [解]（1）由 f 1000 H Z 得 2 f 6280 rad/ s i 100 sin(6280t
) m A 100 sin(6280 0.375 ) m A 100 m A 4 4 （2） i 100 sin(t ) m A 100 sin(1.25 ) m A 0 4 4 （3） i 100 sin(t ) m A 100 sin( ) m A 70.7 m A 4 2 4 2 7 （4） i 100 sin(t ) m A 100 sin( T ) m A 100 m A 4 T 8 4
电工基础第三章《线性网络的一般分析方法》习题
第三章线性网络的一般分析方法
一、用支路电流法求图3—1所示电路中各支路的电流。
二、用支路电流法求图3—2所示电路中各支路的电流，并用功率平衡法检验结果是否正确。
三、用回路电流法求图3—3中的电流I。
四、用回路电流法求图3—4所示电路中的各支路电流。
图3-3 图 3-4
五、用回路电流法求图3—5所示电路中U。
六、用回路电流法求图3—6中的电压U。
七、用回路电流法求图3—7中的I及U。
八、用回路电流法求图3—8电路中的电流I1。
九、用回路电流法求图3—9所示电路中的各支路电流。
十、用节点电压法求图3—10所示电路中各电流源提供的功率。
十一、用节点分析法求图3—11所示电路中的电流I及电压U。
十二、用节点分析法求图3—12所示电路各支路电流。
十三、用节点电压法重解习题3—4。
十四、用节点电压法求图3—13的各支路电流。
十五、用节点电压法求图3—14中各电阻支路的电流。
十六、用节点电压法重解习题3—9。
十七、用节点电压法求图3—15所示电路中的电压U1、U2。
十八、已知图3—16所示方框内线性电阻网络的节点电压方程为：4Un1、-2Un2-Un3=0
-2Un1+6Un2-2Un3=1
-Un1-2Un2+3Un3=0
若在其节点③与④之间接上一个4V电压源，求该电压源的功率。
（提示：接上电压源后仅影响节点③的方程。
电工基础第三章单元测验
第三章单元测验1,选择(1)某电容器的电容为 C,如它不带电时它的电容是( )①0②C③＜C ④>C(2)一平行板电容器 C 与电源相连,开关闭合后,电容器极板间的电压为 U,极板上的电量为 q.在不断开电源的条件下,把两极板间的距离拉大一倍,则( )②U不变,C 减小一半,q 增大一倍④q,U都不变,C 减小一半)①9V②0③1V④10V(4)电路如图二,当C1>C2>C3 时,它们两端的电压的关系是( )①U1=U2=U3②U1>U2>U3③U1<U2<U3④不能确定(5)两个相同的电容器并联后的等效电容,跟它们串联后的等效电容之比是( )①1:4②4:1③1:2④2:1(6)电路如图三,已知电容器 C1 的电容量是C2 的二倍,C1 充过电,电压为U,C2 未充电. 如果将电键 S 合上,那么电容器C1 两端的电压将为( )④U①U不变,q 和C 都减小一半③q不变,C 减小一半，U 增大一倍(3)电路如图一,电容两端的电压UC=(①U/2②U/3③2U/32,填空(1)有两只电容器的电容分别是 C1 和C2,其中C1>C2,如果加在两只电容器上的电压相等,则电容量为 ( )的电容器所带的电量多；如果两只电容器所带的电量相等,则电容量为( )的电压高.(2)电路如图四,平行板电容器 C1 和C2 串联后接在直流电源上,现将电容器C2 的两板间距离增大,则C1,C2 的带电量将( ),C1 两端的电压将( ),C2 两端的电压将( ).(3)如图五,当 S 断开时,A,B 两端的等效电容是( )；当S 闭合时,A,B 两点的等效电容是( ).(4)如图六,每个电容器的电容都是 3uF,额定工作电压都是100V,那么整个电容器组的等效电容是( ),整个电容器组的额定工作电压是 ( ).(5)平行板电容器的电容为 C,充电到电压为 U 后断开电源,然后把两板间的距离由 d 增大到 2d.则电容器的电容为( ),所带的电量为( ),两板间的电压为( ).(6)判断大容量电容器的质量时,应将万用表拨到( )档,倍率使用( ).当我们将万用表表笔分别与电容器两端接触时,看到指针有一定偏转,并很快回到接近于起始位置的地方,说明此电容器( )；如果看到指针偏转到零后不再返回,则说明电容器内部( ).(7)在电容器充电的电路中,已知电容C=1 uF,在时间间隔为0.01s 内,电容器上的电压从 2V 上升到 12V,则在这段时间内电容器的充电电流为 ( ), 电容器两极板间电场的能量增加了( )3 计算(1)平行板电容器的极板面积为100cm,两板间的介质为空气,两板的距离为 5cm,今将电压为 120V 的直流电源接在电容器的端.求①此平行板电容器的电容及所带的电量②若将上述电容器的两极板浸入相对介电常数为 2.2 的油中,则此时电容器的电容又是多大?(3)电路如图七,已知电源电动势E=4V, 内阻不计,外电路电阻R1=3Ω,R2=1Ω,电容C1=2 uF,C2=1 uF.求①R1两端的电压②电容 C1,C2 所带的电量③电容 C1,C2 两端的电压(2)两个电容器分别标明”10uF,600V”和”50uF,300V”,串联后接到电压为 900V 的电源上,这样使用可以吗?若不安全,则外加电压的最大值为多少?。
电工基础-正弦交流电路练习题(含答案) 江苏省对口单招
。
9．某电流相量形式为 =（3+j4）A,则其瞬时表达式为 10．频率不同的正弦量可以在同一相量图中画出。
（
）
（
）
（
）
。
（
）
（
）
四、简答题 1．最大值 2．有效值 3．额定值 4．正弦交流电有哪几方面的特点?⃣ 5．以日光灯为例简述自感现象。⃣
五、计算题 1、如图 4-4 所示，求曲线的频率、初相⻆、最大值，并写出其瞬时值表达式。
19 ． 已 知
，由相量图得
=_________，所以
=___________。
20.基尔霍夫电压定律的相量形式的内容是在正弦交流电路中，沿
各段电压
恒等于零。
21．流入节点的各支路电流
的代数和恒等于零，是基尔霍夫
定律得相量形式。
22．在纯电阻交流电路中，电压与电流的相位关系是_______。
23．把 110V 的交流电压加在 55Ω的电阻上，则电阻上 U=_____V,电流 I=_____A。
2、已知电流和电压的瞬时值函数式为
，
。试在保持相位差不变的条件下，将电压的初相⻆改为零度，重
新写出它们的瞬时值函数式。
3．一个正弦电流的初相位
，
时，
，试求该电流的有效值 I。
4．周期性交流电压的波形如图 4—5 的（a），（b），（c）所示，不用计算，能否看出有效值与 最大值的关系？
U1m
U2m
t/s
计算题
1、
；
；
；
2、若
，则
3．0.366A
4．能。(a)相等；(b)
；(c)
5.
6.
；
；14.55
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工基础试题（第三章）
一、选择题（每题2分，共10分）
1、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为。
（）
A 、3、4 B、4、3 C 、2、5 D 、4、7
2、如图，I=（）
A、4A
B、2 A
C、0 A
D、-2 A
3、在复杂直流的电路中，下列说法正确的是（）
Ａ、电路中有几个节点，就可列几个独立的节点电流方程；
Ｂ、电流总是从电动势的正极流出；
Ｃ、流进某一封闭面的电流等于流出的电流；
Ｄ、在回路的电压方程中，电阻上的电压总是取正。
4、用叠加原理计算复杂电路, 就是把一个复杂电路化为（）电路进行计算的。
A. 单电源
B. 较大
C. 较小
D. R、L
5、用戴维南定理分析电路“入端电阻”时，应将内部的电动势（）处理。
A．作开路 B．作短路
C．不进行 D．以上答案都不正确
二、判断题（每题2分，共20分）
1、任意的闭合路径都是回路。
( )
2、电路中的电流、电压和功率均可用叠加定理计算。
( )
3、任何一个二端网络都可以用一个等效电源来代替。
（）
4、用基尔霍夫电流定律列节点电流方程时，当解出的电流为负值时，
表示其实际方向与假设方向相反。
（）
5、用支路电流法解题时各支路电流参考方向可以任意假定。
（）
6、运用支路电流法解复杂直流电路时，不一定以支路电流为未知量。
（）
7、基尔霍夫回路电压定律公式中的正负号，只与回路的绕行方向有关，而与电流、电压、电动势的方向无关（）
8、一个由若干个电阻组成的无源二端网络，可以把它等效成一个电阻。
（）
9、叠加定理仅适用于线性电路，对非线性电路不适用（）
10、恒压源和恒流源之间可以进行等效变换。
( )
三、填空题（每空2分，共20分）
1、三条或三条以上支路会聚的点称为；任一闭合路径称为。
2、用支路电流法解复杂直流电路时，应先列出个独立节点
电流方程，然后再列出个回路电压方程（假设电路有m 条支路，n个节点，且m>n）。
I4＝3A，则I5＝ A
图1
4、对外电路来说，任意一个有源二端线性网络可以用一个
来代替，该电源的电动势E0等于二端网络的。
5、基尔霍夫电压定律指出，从电路的任一点出发绕任意回路一周回到该点时，各段__________________为零。
6、为电路提供一定电压的电源可用来表征。
为电路提供一定电流的电源可用来表征。
四、简答题(每题10分，共20分)
1、写出基尔霍夫电流定律的内容及表达式。
2、写出戴维宁定理的解题步骤。
五、计算题：（每题10分，共20分）
1、如图所示，已知电源电动势E1＝4V，E2＝8V，电阻R1＝4Ω，R2＝4Ω，R3＝8Ω，试用支路电流法求各支路电流。
2、一线性含源二端网络，测得其开路电压为10V；这两端短接时，短路电流是2A，当此两端接上5Ω电阻时，通过电阻中的电流应为多少？。
