简单组合体的三视图

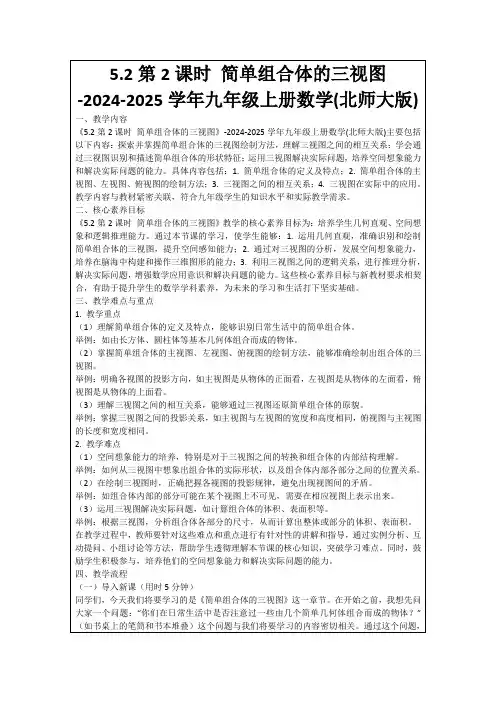

5.2第2课时简单组合体的三视图-2024-2025学年九年级上册数学(北师大版)
（二）新课讲授（用时10分钟）
1.理论介绍：首先，我们要了解简单组合体的基本概念。简单组合体是由两个或两个以上的基本几何体组合而成的物体。它们在日常生活中随处可见，理解其三视图对于学习立体几何具有重要意义。
2.案例分析：接下来，我们来看一个具体的案例。这个案例展示了如何通过三视图识别和绘制一个简单组合体，以及如何利用三视图解决实际问题。
（2）在绘制三视图时，正确把握各视图的投影规律，避免出现视图间的矛盾。
举例：如组合体内部的部分可能在某个视图上不可见，需要在相应视图上表示出来。
（3）运用三视图解决实际问题，如计算组合体的体积、表面积等。
举例：根据三视图，分析组合体各部分的尺寸，从而计算出整体或部分的体积、表面积。
在教学过程中，教师要针对这些难点和重点进行有针对性的讲解和指导，通过实例分析、互动提问、小组讨论等方法，帮助学生透彻理解本节课的核心知识，突破学习难点。同时，鼓励学生积极参与，培养他们的空间想象能力和解决实际问题的能力。
3.成果分享：每个小组将选择一名代表来分享他们的讨论成果。这些成果将被记录在黑板上或投影仪上，以便全班都能看到。
（ቤተ መጻሕፍቲ ባይዱ）总结回顾（用时5分钟）
今天的学习，我们了解了简单组合体的基本概念、三视图的绘制方法以及它们在实际中的应用。通过实践活动和小组讨论，我们加深了对简单组合体三视图的理解。我希望大家能够掌握这些知识点，并在日常生活中灵活运用。最后，如果有任何疑问或不明白的地方，请随时向我提问。
组合体的三视图画法及尺寸标注no
俯视图的绘制
平面视图
俯视图表示组合体的顶面形状，应将 顶面形状完整、清晰地表达出来。
投影关系
确保俯视图与主视图和左视图之间的 投影关系正确，以保持整体的一致性 。
左视图的绘制
侧面形状
左视图表示组合体的侧面形状，应将侧面形状完整、清晰地 表达出来。
投影关系
确保左视图与主视图和俯视图之间的投影关系正确，以保持 整体的一致性。
组合体的三视图画法及尺 寸标注
• 组合体的三视图基本概念 • 三视图的画法 • 尺寸标注 • 三视图的阅读与理解 • 三视图绘制实例分析
01
组合体的三视图基本概念
什么是组合体
01
组合体是由两个或两个以上的基 本几何体组合而成的复杂几何体 。
02
组合体可能是由单一类型的几何 体（如长方体、圆柱体等）组合 而成，也可能是由不同类型的几 何体组合而成。
从物体的左侧方观察，将物体的左右 方向轮廓投影到平面上得到的图形。
俯视图
从物体的上方观察，将物体的上下方 向轮廓投影到平面上得到的图形。
02
三视图的画法
主视图的选择
投影方向
选择能反映组合体主要形状特征 的方向作为主视图的投影方向。
位置关系
确保主视图与其他视图之间保持 正确的位置关系，以便通过视图 间的对应关系来绘制其他视图。
阅读三视图的方法
确定主视图
首先确定主视图，它是组合体在正立位置摆放时的投影面。
确定其他视图
根据主视图，依次确定左视图、俯视图和侧视图等其他视图。
识别特征
通过观察各视图中的特征，如孔、槽、凸台等，判断组合体的结 构。
理解三视图中的尺寸关系
长度尺寸
01
在主视图和其他视图中，通过测量各边长或线段间距，获取长
简单组合体的三视图 2
空间几何体的三视图和直观图
第二课时
简单组合体的三视图
问题提出
1.柱、锥、台、球是最基本、最简单的 几何体，由这些几何体可以组成各种各 样的组合体，怎样画简单组合体的三视 图就成为研究的课题. 2.另一方面，将几何体的三视图还原几 何体的结构特征，也是我们需要研究的 问题.
知识探究（一）：画简单几何体的三视图
正视图
侧视图
俯视图
正视图
侧视图
俯视图
思考4:如图，桌子上放着一个长方体和 一个圆柱，若把它们看作一个整体，你 能画出它们的三视图吗？
正视图
侧视图
正视 俯视图
知识探究（二）：将三视图还原成几何体
一个空间几何体都对应一组三视图， 若已知一个几何体的三视图，我们如何 去想象这个几何体的原形结构，并画出 其示意图呢？
思考1:在简单组合体中，从正视、侧视和棱不能看见，在画三 视图时怎么处理？
思考2:如图所示，将一 个长方体截去一部分， 这个几何体的三视图是 什么？
正视图
侧视图
正视
俯视图
思考3:观察下列两个实物体，它们的结 构特征如何？你能画出它们的三视图吗？
正视图
侧视图
正视 俯视图
例2 将一个长方体挖去两个小长方体 后剩余的部分如图所示，试画出这个组 合体的三视图.
正视图
侧视图
俯视图
例3 说出下面的三视图表示的几何体 的结构特征.
正视图
侧视图
俯视图
作业: P15练习：4. P20习题1.2A组：1，2.
思考1:下列两图分别是两个简单组合体 的三视图，想象它们表示的组合体的结 构特征，并画出其示意图.
正视图
侧视图
俯视图
机械制图课件读组合体的三视图
投影原理
在机械制图中，视图是通过投影法得到的。正投影法是将物体放置在投影面平行 或垂直的位置，然后观察物体的投影。在三视图中，俯视图和左视图是由主视图 通过正投影法得到的。
斜投影法能够将物体的某些特征突出 显示，常用于表示物体的轮廓和表面 细节。
组合体的尺寸标注
1 2
定形尺寸
表示组合体各部分的具体形状和大小的尺寸。
定位尺寸
表示组合体各部分之间相对位置关系的尺寸。
3
总体尺寸
表示组合体整体长度、宽度和高度尺寸。
03
组合体的三视图解 读
视图间的对应关系
主视图、俯视图、左视图间的对应关系
机械制图课件组合体 的三视图
目录
CONTENTS
• 组合体的三视图概述 • 组合体的三视图绘制方法 • 组合体的三视图解读 • 组合体的三视图绘制实例 • 练习与思考
01
组合体的三视图概 述
三视图的基本概念
01
三视图是物体在三个互相垂直的 方向上的投影图，包括主视图、 俯视图和左视图。
02
三视图能够完整地表达物体的形 状、大小和相对位置，是机械制 图中的基本技能。
感谢您的观看
练习题示例：解读一个由三个圆柱体组成的组合体的三视图，并绘制其立 体图。
练习题三：绘制复杂组合体的三视图
总结词：综合实践
详细描述：通过绘制复杂的组合体的三视图，学生可以全面掌握三视图的绘制技巧和方法，提高对机械 制图的综合实践能力。
练习题示例：绘制一个由多个不同几何形状组成的复杂组合体的三视图。
THANKS
北师大版高中数学必修二 3.1简单组合体的三视图课件(共21张PPT)
一般地, 组合体是由上述两种方式综合生成的, 如下图
三视图分析2.exe
探究活动1
下图的几何体是由怎样的简单几何体 组合的？它的三视图对吗？
俯视
左视
主视图 对 左视图 错
主视
俯视图 错
探究活动2
以长方体为载体，你能画出下图中组
左视
D1
A1
B1
D
A 长方体 B
C1 A1
左视
C A
D1
C1
B1
D
C
B
左视图
探究活动3：
数学来源于生活，又服务于生活， 下面是工人师傅的一些零件，你能按照 要求完成它的视图吗？
练习1.下图所示物体的俯视图对吗？
俯视
俯视图
练习2.下图所示物体的主视图对吗？
主视
主视图
练习3.画出下图所示组合体的三视图.
合体的左视图吗？
D1
C1
B1
左视
D
C
A
B
D1
A1
B1
D
A
B
长方体
A1
C1 A1
左视
C
D1
A
B1
D1
C1
B1
D
C
B
A
左视图
探究活动2
以长方体为载体，你能画出下图中组 合体的左视图吗？D1A1Fra bibliotek左视B1
D
C
A
B
D1
A1
B1
D
A 长方体 B
C1 A1
左视
C A
D1
简单组合体的三视图
注意：在三视图中，边 界线和可见轮廓线都用实 线画出,不可见轮廓线， , 用虚线画出。
例3、4、5：见P.12
注意： 1、若相邻两物体的表面相交，表面的交线 是它们的边界线，不可见轮廓线用虚线画 出。 2、绘制与检查时，应先从整体到局部顺序 进行。 3、先定主视俯视左视方向，同一物体放的 位置不同，三视图可能不一样。 4、观察组合体由哪些基本几何体形成，什 么形成方式，交线位置如何。
探究实践 练习 p16: 1,2 作业 p18: A5,6
简单组合体的三视图
温故知新
组合体的基本结构形式 1将基本几何体拼接而成的 几何体 2从基本几何体中切掉或挖 掉部分构成的几何体
Байду номын сангаас
组合体三视图画法步骤 A.作主视图 B.作俯视图 C.作左视图
三视图特点
主视图，俯视图长对正 主视图，左视图高平齐 左视图，俯视图宽相等
例1 ：见P.14 ：见P.14
20111202高一数学(1.2-2简单组合体的三视图)
空间几何体的三视图和直观图
第二课时
简单组合体的三视图
衡山二中数学组
问题提出
1.柱、锥、台、球是最基本、最简单的 几何体，由这些几何体可以组成各种各 样的组合体，怎样画简单组合体的三视 图就成为研究的课题. 2.另一方面，将几何体的三视图还原几 何体的结构特征，也是我们需要研究的 问题.
知识探究（一）：画简单几何体的三视图
思考1:在简单组合体中，从正视、侧视、 俯视等角度观察，有些轮廓线和棱能看 见，有些轮廓线和棱不能看见，在画三 视图时怎么处理？
思考2:如图所示，将一 个长方体截去一部分， 这个几何体的三视图是 什么？
正视图
侧视图
正视
俯视图
正视
思考3:观察下列两个实物体，它们的结 构特征如何？你能画出它们的三视图吗？
正视图
侧视图
俯视图
正视图
侧视图
俯视图
思考4:如图，桌子上放着一个长方体和 一个圆柱，若把它们看作一个整体，你 能画出它们的三视图吗？
正视图
侧视图
正视 俯视图
知识探究（二）：将三视图还原成几何体
一个空间几何体都对应一组三视图， 若已知一个几何体的三视图，我们如何 去想象这个几何体的原形结构，并画出 其示意图呢？
例5：根据三视图判断几何体.
正视图
侧视图
俯视图
例6：根据三视图判断几何体.
正视图
侧视图
俯视图
例7：根据三视图判断几何体.
正 视 图
侧 视 图
俯视图
练习: P15练习：4. P20习题1.2A组：1，2.
作业: P4知识演练：1、2、3、 4、5. P20达标练习：1、2、3、 4、5、6.
思考1:下列两图分别是两个简单组合体 的三视图，想象它们表示的组合体的结 构特征，并画出其示意图.
工程制图课件：组合体的三视图
组合体的三视图
在运用形体分析法时一般应注意三点： (1) 要把复杂的组合体合理地分解为若干个基本形体，以有利于问题简单化。 (2) 要正确地分析各基本形体的形状、相对位置和组合形式，以便于分析两形体表面之间的连接关系，正确 绘制其视图。 (3) 该方法只是假想地把组合体进行分解，形体仍是一个完整的组合体，而不是产生了多个形体。 2. 线面分析法 线面分析法，就是在运用形体分析法的基础上，对组合体中一些比较复杂的局部，结合线、面分析，如分 析形体的表面形状、面与面的相对位置、表面之间的交线等，来帮助想象出该组合体的完整形状。 每一个视图都是由图线(粗实线或虚线)和由图线围成的封闭线框组成的。进行线面分析，实质上就是分析视 图中一些图线和线框的含义。搞清这些图线和线框的含义，对画图和读图是很有帮助的。 (1) 图线的含义。视图中的每条图线，可能是下面的三种情况之一：① 组合体上平面或曲面的积聚性；② 组合体上两个面的交线；③ 组合体上曲面的转向轮廓线。
组合体的三视图
2. 选择主视图 该支座的摆放位置如图3-18(a)所示，其符合自然位置原则。 图3-19是支座从前后左右四个不同方向观察得到的视图。应用实体原则可以发现，“A”向视图优于“C” 向视图，“B”向视图优于“D”向视图；再针对“A”向视图和“B”向视图，使用特征原则和实体原则进行分 析比较：如果把“A”向作为主视图，其左视图为“B”向视图；如果把“B”向作为主视图，其左视图为“D” 向视图。因此应当选择“A”向视图作为支座的主视图。主视图确定后，其他视图也随之确定。
组合体的三视图
第一节 概述 第二节 画组合体三视图 第三节 读组合体三视图
组合体的三视图
第一节 概 述
组合体的三视图
一、组合体的组合形式 既然组合体是由若干个基本体按照一定的方式方法组合而成的，那么，在绘制或阅读组合体视图时就必须 分析和研究组合体的组合形式。组合体的组合形式分为叠加和挖切两大类，如图3-1所示。
北师大版高中数学必修2课件1.3简单组合体的三视图课件(北师大版)
平行投影
把在一束平行光线照射下形成的投影，叫平行投影
投影线平行
投影法分类 投影法
中心投影法 平行投影法 正投影 斜投影
一、三视图相关概念
视图
正投影
从上面看
主视图
正面
主视图 高 长
左视图 宽 宽
从左面看
俯视图
从正面看
你能总结出三视图的概念吗
三视图概念：
将空间图形分别从正面，左面和上面向三个两两 垂直的平面作正投影，然后把这三个投影按一定的布
作业
1.预习下一节“三视图的还原” 2.课本P22 习题1.2 A组 1、2
4.检查。
我相信你一定能画 出这个复杂几何体 的三视图！
巩固提高
10 6 12 8
组合体的三视图
归纳总结
1.三视图 主视图——从正面看到的图 左视图——从左面看到的图
俯视图——从上面看到的图
2.画物体的三视图时,要符合如下原则: 位置： 主视图 左视图 俯视图 大小：长对正,高平齐,宽相等。
北京师范大学出版社 | 必修二
第一章 · 立体几何初步
简单组合体的三视图
横看成岭侧成峰， 远近高低各不同。 不识庐山真面目， 只缘身在此山中。 ——苏轼
新课导入
中心投影
把光由一点向外散射形成的投影，叫做中心投影
投影线交于一点，随着 物体距离光源（屏幕） 的远近，形成的投影大 小不同，相似图形。
局放在一个平面内，这样构成的图形叫做空间图形的
三视图。
三视图的形成及其投影规则(1)
三视图的形成及其投影规则(2)
二、三视图的作图规则 主—俯：长对正 主—左：高平齐 左—俯：宽相等
主 视 图 左视图
俯视图
3.1简单组合体的三视图
名师点拨1.三视图的排列规则是:先画主视图,俯视图放在主视图 的正下方,长度与主视图一样;左视图放在主视图的正右方,高度与 主视图一样. 2.主视图反映物体的主要形状特征,是三视图中最重要的视图;俯 视图与左视图共同反映物体的宽度.为便于记忆,可简记为“长对正, 高平齐,宽相等”,或“主左一样高,主俯一样长,俯左一样宽”. 如图所示.
解析:结合三视图的画法规则可知B正确. 答案:B
1
2
3
4
5
3.将一个正方体沿其棱的中点截去两个三棱锥后所得几何体如图 所示,则其俯视图为( )
解析:将一个正方体沿其棱的中点截去两个三棱锥后所得几何体的 俯视图应满足:外轮廓是一个正方形,左上角能看到上底面被截所 成的棱,为实线,右下角看不到下底面被截所成的棱,为虚线,综上所 述,选C. 答案:C
题型一
题型二
题型三
题型一
画简单几何体的三视图
【例1】 画出如图所示几何体的三视图. 分析:解题的关键是找准投影角度,并按照画 三视图的方法精确作图. 解:图中的几何体为圆台,且上底面面积大于下底面面积.三视图 如下图所示.
题型一
题型二
题型三
反思画简单几何体的三视图,可以直接从正面、左面、上面三个 方向去观察图形,然后画出三视图,注意三视图之间存在的关系.
(1)
图 (a)
图 (b)
题型一
题型二
题型三
(2)
图 (c)
图 (d)
题型一
题型二
题型三
解:(1)图中几何体是由两个长方体组合而成的,主视图正确,俯视 图错误,俯视图应该画出不可见轮廓线(用虚线表示),左视图轮廓是 一个矩形,有一条可视的交线(用实线表示).俯视图和左视图如下图:
知识卡片-简单组合体的三视图
简单组合体的三视图
能量储备
组合体的三种视图的画法：先将组合体分解成简单几何体，然后进行视图组合即可。
通关宝典
★基础方法点
方法点1：画组合体的三种视图时，先将几何体分解成若干个简单几何体，再进行各种视图组合．画圆锥的俯视图时一定要注意它是一个带有圆心的圆，不要漏画了圆心．
例：画出如图5217所示的几何体的三种视图．
解：三种视图如图5218所示．
分析：该几何体是由圆锥和圆柱组合而成的，只要把圆锥和圆柱的三种视图分别画出再组合即可．
方法点2：画几何体的三种视图要注意：看得见的部分的轮廓线要画成实线，因被其他部分遮挡而看不见的部分的轮廓线要画成虚线．
例：将一个正方体和长方体的组合体按如图529所示放置，则所
构成的几何体的左视图可能是( )
解析：几何体的左视图是从左面看到的平面图形，该几何体从左面看到的平面图形可能是
答案：C。
★★易混易误点
易混易误点:三种视图的轮廓线画错
例：画出如图5226所示的几何体的三种视图，下面是磊磊与浩浩的画法．
你认为谁的画法是正确的？
解：磊磊的画法正确。
分析：画几何体的三种视图时，常见的错误是实线和虚线弄错．看得见的线条画成实线，看不见的线条但是确实存在的，画成虚线。
蓄势待发
考前攻略
考查根据几何体确定它的三视图，题型以选择题为主，偶尔会出现画图题
完胜关卡。
《简单组合体的三视图》说课稿
《简单组合体的三视图》说课稿各位老师，你们好！今天我说课的课题是《简单组合体的三视图》。
这节课我将从三个方面进行分析。
一．说教材1.教材的地位和作用《三视图》是北师大版教材一直选用的教学内容，与实际生活关系紧密。
主要介绍了常见几何体和简单组合体的三视图的画法和由三视图还原实物图，是培养学生空间想象能力，图形直观能力的很好素材。
三视图是高中新课标新增内容，学生在初中学习阶段就已经接触过正方体、长方体的三视图，对三视图有初步的认识，但是对其概念还不清楚。
本节课的主要任务是引导学生完成由立体图形到三视图，再由三视图想象立体图形的复杂过程。
采用直观感受、启导发现、交流合作探究的学习方式，通过创设学习情景、平等融洽的人际环境，激发学生的学习积极性。
通过大量的多媒体直观，实物直观学生获得了三视图的感性认识，通过学生的观察思考，动手实践，操作练习，实现认知从感性认识上升为理性认识，进一步提高空间想象能力和应用意识。
学生不是被动地接受知识，而是走进科学家的探究历程，在观察和思考中，愉快地学习，处于主体地位。
几何体，直观图，三视图之间的相互转化是本节课的难点，需要学生根据视图进行想象，在大脑中构建一个立体形象，要引导学生利用直观形象与生活中的实物进行联系，通过归纳、总结、类比的方法，有效的突破这一难点。
2.三维目标知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力（3）理解画简单组合体的三视图应注意的问题过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。
培养学生的空间概念，提高学生空间想象力，掌握画三视图的基本技能。
情感态度与价值观在探究和解决问题的过程中，体验平面图形是有效描述现实世界的重要手段，培养学生热爱数学的情感。
同时，在小组交流讨论中培养学生细致﹑严谨的学习习惯。
3、教学重点、难点重点：简单组合体的三视图的画法。
难点：几何体，直观图和三视图之间的相互转换二．说教法以多媒体的形式展示现实生活中的实物的三视图，比如中国制造的飞机，坦克，汽车。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全国中小学“教学中的互联网搜索”优秀教学案例评选
简单组合体的三视图（第一课时）教案设计
一、教案背景
1，面向学生：√中学□小学
2，学科：数学
3，课时：1
4，学生课前准备：找出球、圆柱、圆锥等简单几何体的实物
预习简单几何体的三视图（第一课时）
二、教学目标
1．知识与技能
（1）巩固和提高义务教育阶段有关三视图的学习和理解，运用投影知识，进一步掌握在平面上表示空间图形的方法和技巧。
（2）能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，丰富学生的空间想象力。
2．过程与方法：培养学生动手、动脑能力，空间想象能力。
3．情感态度与价值观：培养学生自主探究与合作学习的学习方式，激发学生应用数学的热情。
三、教材分析
本章是普通高中新课程人教版《必修2》第一章的内容，是高中数学立体几何知识的起始章节。
学生在义务教育阶段,已经初步接触了正方体，长方体的几何特征以及简单几何体的表面积、体积的计算，会从不同的方向看物体得到不同的视图的方法。
通过本章知识的学习，为下一章点、直线、平面之间的位置关系学习打下基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣。
重点：简单组合体的三视图画法。
难点：把握好三视图的画法规则，识别三视图所表示的空间几何体。
为了激发学生画组合体三视图的兴趣利用百度在网上搜索飞机、汽车的三视图相关教学材料，结合教学的重点和难点，确定课堂教学形式和方法。
并根据课堂教学需要，利用百度搜索关于三视图的图片与视频，课堂放给学生观看，增强学生的空间想象能力。
四、教学过程
（一）创设情景，揭开课题
“横看成岭侧看成峰”，/view/1c5c5a49e45c3b3567ec8b32.html 这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。
在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图）。
在我们生活中也会用到和看到许事物的三视图比如飞机、汽车
/view/e8745797dd88d0d233d46aa7.html等
（二）给出三视图的定义：
1、从几何体的前面向后面正投影，得到的投影图称为几何体的正视图（主视图）。
2、从几何体的左面向右面正投影，得到的投影图称为几何体的侧视图（左视图）。
3、从几何体的上面向下面正投影，得到的投影图称为几何体的俯视图。
(俯视图)
（三）通过多媒体课件展示长方体的三视图，并给出三视图之间的投影规律。
一个长、宽、高分别为3,4,5的长方体，如图所示，它的三视图显然都是长方形，是否可以任画三个长方体作为它的三视图呢？如果不可以，那么这三个长方体的长、宽关系如何？引导学生分组讨论，适时总结归纳出三视图的画法规则（主视、俯视长对正；主视、左视高平齐；左视、俯视宽相等）。
练习1、分别画出简单几何体的三视图
学生拿出事先准备好的实物，自己观察并完成。
练习1由学生独立完成，教师适时点拨和纠正错误，它的设置是为了进一步巩固基本几何体的三视图的画法，为简单组合体三视图的画法奠定基础。
（四）简单组合体的三视图的画法：
例1桌面上摆放几个简单组合体，请学生画出它们的三视图
俯
画组合体的三视图的步骤：应认清组合体的结构，把组合体分解成几个简单的基本几何体，再按简单几何体画三视图。
例2：如图：请同学们观察下面的三视图，试着还原实物。
（与学生一起观察物体，给于必要的阐述）
左视图
俯视图主视图正前方
（五）课堂小结
请学生总结如何才能正确的画出组合体的三视图：画三视图需要注意哪些方面？正视图与俯视图------长对正；正视图与侧视图------高平齐；俯视图与侧视图------宽相等。
画几何体的三视图时，能看得见的轮廓线或棱用实线表示，不能看得见的轮廓线或棱用虚线表示。
（六）课后作业
1.课本练习题
2、完成下列习题/math/ques/search?f=1&s=0&t=0&q=U1
五、 教学反思
通过三个班的实际教学，总体感觉良好，多媒体工具的应用起到比较好的辅助作用，通过一系列的问题使师生达到互动的效果。
学生对几何作图，特别是空间几何体的作图有了新的更高的认识。
通过逆向练习，使学生对三视图和原几何体的几何尺寸有了进一步的认识，培养了学生的审美情趣，体会到数学知识的严谨性和规范性。
存在的问题：
1、多媒体课件制作的比较机械，不能够更好的服务与教学；
2、学生动手操作的较少，缺乏探究性和实践性；
3、三视图中的“高平齐和宽相等”在作图中体现的还不够清晰。
