形位公差练习卷
形位公差测试题

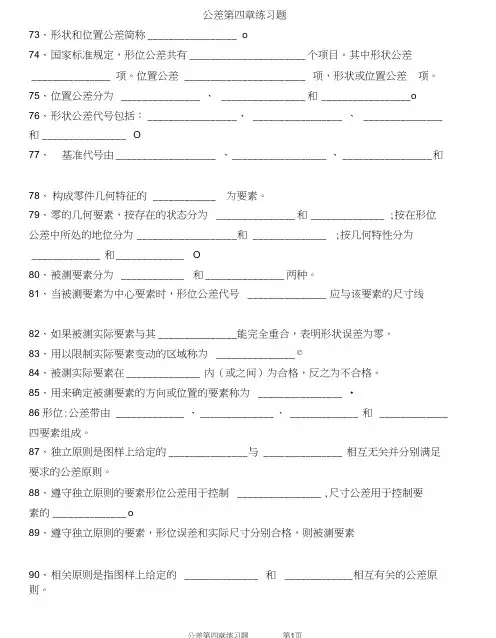

公差第四章练习题73、形状和位置公差简称_________________ o74、国家标准规定，形位公差共有______________________ 个项目。
其中形状公差_______________ 项。
位置公差_______________________ 项，形状或位置公差项。
75、位置公差分为_______________ 、________________ 和_________________ o76、形状公差代号包括：_________________ 、 _________________ 、_______________ 和________________ O77、基准代号由___________________ 、__________________ 、_________________ 和78、构成零件几何特征的____________ 为要素。
79、零的几何要素，按存在的状态分为_______________ 和______________ ;按在形位公差中所处的地位分为___________________ 和 ______________ ;按几何特性分为_____________ 和_____________ O80、被测要素分为____________ 和_______________ 两种。
81、当被测要素为中心要素时，形位公差代号_______________ 应与该要素的尺寸线82、如果被测实际要素与其_______________ 能完全重合，表明形状误差为零。
83、用以限制实际要素变动的区域称为_______________ ©84、被测实际要素在______________ 内（或之间）为合格，反之为不合格。
85、用来确定被测要素的方向或位置的要素称为________________ •86 形位:公差带由_____________ 、______________ 、_____________ 和_____________ 四要素组成。
(完整版)形位公差试题
一、选择题（将下列题目中所有正确的论述选择出来）1．属于形状公差的有＿＿。
A．圆柱度。
B．平面度。
C．同轴度。
D．圆跳动。
E．平行度。
2．属于位置公差的有＿＿。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。
3．圆柱度公差可以同时控制＿＿。
A．圆度。
B．素线直线度。
C．径向全跳动。
D．同轴度。
E．轴线对端面的垂直度。
4．下列论述正确的有＿＿。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“球Φ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。
5．形位公差带形状是直径为公差值t的圆柱面内区域的有＿＿。
A．径向全跳动。
B．端面全跳动。
C．同轴度。
D．任意方向线位置度。
E．任意方向线对线的平行度。
E．面对面的平行度。
6．对于端面全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。
B．属于位置公差。
C．属于跳动公差。
D．与平行度控制效果相同。
E．与端面对轴线的垂直度公差带形状相同。
27．下列公差带形状相同的有＿＿。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度mm○E则＿＿。
8．某轴Φ10 0-0.015A．被测要素遵守MMC边界。
B．被测要素遵守MMVC边界。
C．当被测要素尺寸为Φ10 mm时，允许形状误差最大可达0．015 mm。
D．当被测要素尺寸为Φ9.985mm时，允许形状误差最大可达0．015 mm。
E．局部实际尺寸应大于等于最小实体尺寸。
9．表面粗糙度代（符）号在图样上应标注在＿＿。
A．可见轮廓线上。
B．尺寸界线上。
C．虚线上。
D．符号尖端从材料外指向被标注表面。
E．符号尖端从材料内指向被标注表面。
二、填空题1．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
形位公差测试题
形位公差测试题形状和位置公差试题1、形状和位置公差简称_______________。
2、国家标准规定，形位公差共有_______________个项目。
其中形状公差_______________项。
位置公差_______________项，形状或位置公差_______________项。
3、位置公差分为_______________、_______________和_______________。
4、形状公差代号包括：_______________、_______________、_______________和_______________。
5、基准代号由_______________、_______________、_______________和_______________。
6、构成零件几何特征的_____________为要素。
7、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。
8、被测要素分为_____________和_____________两种。
9、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。
10、如果被测实际要素与其_____________能完全重合，表明形状误差为零。
11、用以限制实际要素变动的区域称为_____________。
12、被测实际要素在_____________内（或之间）为合格，反之为不合格。
13、用来确定被测要素的方向或位置的要素称为_____________.14、形位公差带由_____________、_____________、_____________和_____________四要素组成。
15、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。
形位公差练习
形位公差巩固练习题
1、试将下列各项形位公差要求标注在如图1所示的图形上。
01)φ100h圆柱面对φ40H7孔轴线的径向圆跳动公差为0.018mm。
02)φ40H7孔遵循包容要求，圆柱度公差为0.007mm。
03)左右两凸台端面对φ40H7孔轴线的圆跳动公差均为0.012mm。
04)轮毂键槽对称中心面对φ40H7孔轴线的对称度公差为0.02mm。
图1
2、试将下列各项形位公差要求标注在如图2所示的图形上。
01)2×φd轴线对其公共轴线的同轴度公差均为0.02mm。
02)ΦD轴线对2×φd公共轴线的垂直度公差均为0.01/100mm。
03)ΦD轴线对2×φd公共轴线的对称度公差为0.02mm。
3、试将下列各项形位公差要求标注在下图所示的图形上。
01)圆锥面A的圆度公差为0.006mm、圆锥素线的直线度公
差为0.005mm,圆锥面A轴线对φd轴线的同轴度公差为φ
0.01mm。
02)Φd圆柱面的圆柱度公差为0.009mm，φd轴线的直线
度公差为φ0.012mm。
03)右端面B对φd轴线的圆跳动公差为0.01mm。
4、试将下列形位公差要求标注在下图所示的图上。
1)φ30圆柱面对两个φ20轴颈的公共轴线的径向圆跳动公差为
0.015mm。
2)两个φ20轴颈的圆柱度公差为0..01mm。
3)φ30左、右端面对两个φ20轴颈的公共轴线的端面圆跳动公
差为0.02mm。
4)键槽（宽10mm）的中心平面对φ30轴线的对称度公差为
0.015mm。
形位公差练习

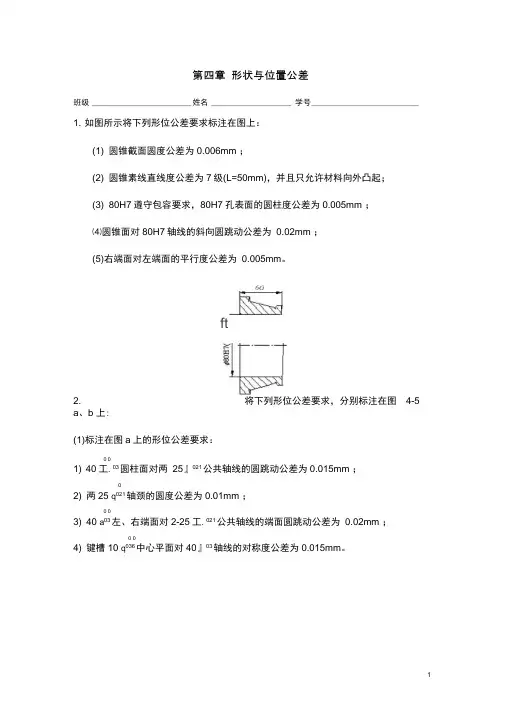

第四章形状与位置公差班级_________________________ 姓名 ____________________ 学号___________________________ 1. 如图所示将下列形位公差要求标注在图上：(1) 圆锥截面圆度公差为0.006mm ；(2) 圆锥素线直线度公差为7级(L=50mm)，并且只允许材料向外凸起；(3) 80H7遵守包容要求，80H7孔表面的圆柱度公差为0.005mm ；⑷圆锥面对80H7轴线的斜向圆跳动公差为0.02mm ；(5)右端面对左端面的平行度公差为0.005mm。
6Gft2. 将下列形位公差要求，分别标注在图4-5a、b 上:(1)标注在图a上的形位公差要求：0 01) 40工.03圆柱面对两25』021公共轴线的圆跳动公差为0.015mm ；2) 两25 q021轴颈的圆度公差为0.01mm ；0 03) 40 a03左、右端面对2-25工.021公共轴线的端面圆跳动公差为0.02mm ；0 04) 键槽10 q036中心平面对40』03轴线的对称度公差为0.015mm。
1 一1a) b)(2)标注在图b上的形位公差要求：1) 底平面的平面度公差为0.012mm ;0.0212) 20 0两孔的轴线分别对它们的公共轴线的同轴度公差为0.015mm ;0.0213) 20 0两孔的轴线对底面的平行度公差为0.01mm，两孔表面的圆柱度公差为0.008mm。
3. 将下列技术要求标注在习题图3-3上。
(1)100h6圆柱表面的圆度公差为0.005mm。
(2)100h6轴线对$ 40P7孔轴线的同轴度公差为$ 0.015mm。
(3)40P7孔的圆柱度公差为0.005mm。
(4)左端的凸台平面对40P7孔轴线的垂直度公差为0.01 mm。
(5)右凸台端面对左凸台端面的平行度公差为0.02 mm。
4. 试将下列技术要求标注在图上(1) $门圆柱面的尺寸为 $ 30b.Q25 mm，采用包容要求，$。
形位公差习题
一、判断题〔正确的打√,错误的打X〕1.某平面对基准平面的平行度误差为0.0５mm,那么这平面的平面度误差一定不大于0．05mm。
(）2.某圆柱面的圆柱度公差为0.０3 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.0３mm。
（)3.对同一要素既有位置公差要求，又有形状公差要求时,形状公差值应大于位置公差值。
( )4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（)5.某实际要素存在形状误差,则一定存在位置误差。
（)ｍm孔,如果没有标注其圆度公差,那么它的圆度误差值可任意6.图样标注中Φ2０+0.021确定。
（)7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
( )8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ０.02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
(）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（)11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）13.尺寸公差与形位公差采用独立原则时,零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（)14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值,则可以分析计算出作用尺寸。
()15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态,称为最小实体实效状态。
(）16.当包容要求用于单一要素时,被测要素必须遵守最大实体实效边界。
（)17.当最大实体要求应用于被测要素时,则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
形位公差习题
一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）5.某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。
（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
形位公差习题
形位公差习题⼀、判断题〔正确的打√，错误的打X〕1.某平⾯对基准平⾯的平⾏度误差为0．05mm，那么这平⾯的平⾯度误差⼀定不⼤于0．05mm。
（）2.某圆柱⾯的圆柱度公差为0．03 mm，那么该圆柱⾯对基准轴线的径向全跳动公差不⼩于0．03mm。
（）3.对同⼀要素既有位置公差要求，⼜有形状公差要求时，形状公差值应⼤于位置公差值。
（）4.对称度的被测中⼼要素和基准中⼼要素都应视为同⼀中⼼要素。
（）5.某实际要素存在形状误差，则⼀定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确6.图样标注中Φ20+定。
（）7.圆柱度公差是控制圆柱形零件横截⾯和轴向截⾯内形状误差的综合性指标。
（）8.线轮廓度公差带是指包络⼀系列直径为公差值t的圆的两包络线之间的区域，诸圆圆⼼应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满⾜同轴度要求。
（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）11.端⾯全跳动公差和平⾯对轴线垂直度公差两者控制的效果完全相同。
（）12.端⾯圆跳动公差和端⾯对轴线垂直度公差两者控制的效果完全相同。
（）13.尺⼨公差与形位公差采⽤独⽴原则时，零件加⼯的实际尺⼨和形位误差中有⼀项超差，则该零件不合格。
（）14.作⽤尺⼨是由局部尺⼨和形位误差综合形成的理想边界尺⼨。
对⼀批零件来说，若已知给定的尺⼨公差值和形位公差值，则可以分析计算出作⽤尺⼨。
（）15.被测要素处于最⼩实体尺⼨和形位误差为给定公差值时的综合状态，称为最⼩实体实效状态。
（）16.当包容要求⽤于单⼀要素时，被测要素必须遵守最⼤实体实效边界。
（）17.当最⼤实体要求应⽤于被测要素时，则被测要素的尺⼨公差可补偿给形状误差，形位误差的最⼤允许值应⼩于给定的公差值。
形位公差测试题
公差73、形状和位置公差简称_______________。
74、国家标准规定，形位公差共有_______________个项目。
其中形状公差_______________项。
位置公差_______________项，形状或位置公差_______________项。
75、位置公差分为_______________、_______________和_______________。
76、形状公差代号包括：_______________、_______________、_______________和_______________。
77、基准代号由_______________、_______________、_______________和_______________。
78、构成零件几何特征的_____________为要素。
79、零的几何要素，按存在的状态分为_____________和_____________；按在形位公差中所处的地位分为_____________和_____________；按几何特性分为_____________和_____________。
80、被测要素分为_____________和_____________两种。
81、当被测要素为中心要素时，形位公差代号_____________应与该要素的尺寸线_____________。
82、如果被测实际要素与其_____________能完全重合，表明形状误差为零。
83、用以限制实际要素变动的区域称为_____________。
84、被测实际要素在_____________内（或之间）为合格，反之为不合格。
85、用来确定被测要素的方向或位置的要素称为_____________.86形位公差带由_____________、_____________、_____________和_____________四要素组成。
87、独立原则是图样上给定的_____________与_____________相互无关并分别满足要求的公差原则。
机械形位公差试题及答案
机械形位公差试题及答案一、单选题（每题2分，共20分）1. 机械加工中，形位公差是指零件的（）。
A. 尺寸精度B. 形状精度C. 位置精度D. 形状和位置精度答案：D2. 形位公差中，直线度是指（）。
A. 直线的直线程度B. 直线的弯曲程度C. 直线的倾斜程度D. 直线的扭曲程度答案：A3. 圆度公差是指（）。
A. 圆的圆周长度B. 圆的直径大小C. 圆的圆心位置D. 圆的圆周上各点到圆心的距离一致性答案：D4. 平行度公差是指（）。
A. 两个平面的平行程度B. 两个平面的垂直程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A5. 垂直度公差是指（）。
A. 两个平面的垂直程度B. 两个平面的平行程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A6. 同轴度公差是指（）。
A. 两个轴线的平行程度B. 两个轴线的垂直程度C. 两个轴线的倾斜程度D. 两个轴线的同轴程度答案：D7. 倾斜度公差是指（）。
A. 直线的倾斜程度B. 直线的弯曲程度C. 直线的扭曲程度D. 直线的直线程度答案：A8. 位置度公差是指（）。
A. 点的位置精度B. 线的位置精度C. 面的位置精度D. 点、线、面的位置精度答案：D9. 同心度公差是指（）。
A. 两个圆的圆心位置一致性B. 两个圆的直径大小C. 两个圆的圆周长度D. 两个圆的圆周上各点到圆心的距离一致性答案：A10. 跳动公差是指（）。
A. 零件在旋转时的跳动程度B. 零件在旋转时的振动程度C. 零件在旋转时的倾斜程度D. 零件在旋转时的扭曲程度答案：A二、多选题（每题3分，共15分）1. 形位公差包括以下哪些类型？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：ABCDE2. 下列哪些是形状公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：AB3. 下列哪些是位置公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：CDE三、判断题（每题2分，共10分）1. 形位公差是零件加工中非常重要的参数。
《机械测量技术》2.形位公差练习题
形位公差练习题一、填空题（每题4分，共20分）1、确定形位公差带的四个要素分别是：方向、、位置、大小；2、一般将形状公差和简称形位公差；3、形位公差带的用以体现形状、位置精度要求的高低；4、在形位公差中，构成零件外形的点、线、面是要素；5、在形位公差中，表示轮廓要素的对称中心的点、线、面是要素。
二、选择题（每题5分，共35分）1、形状公差带是用来限制被测实际要素形状变动的（）；A、区域B、大小C、范围D、位置2、关于任意方向的直线度公差要求，下列说法中错误的是（）；A、公差带形状为圆柱面B、任意方向实质上就是没有方向要求C、此项公差要求常用于回转类零件的轴线D、标注时公差值前加“Φ”3、直线度公差带比平面度公差带要复杂些，主要原因是（）；A、就几何要素讲，线比面要简单B、直线在空间的位置比平面复杂C、被测直线可以是轮廓要素也可以是中心要素，而被测平面只能为轮廓要素D、直线度公差的被测方向比平面度公差多4、圆度公差和圆柱度公差的关系是（）；A、圆度公差可以控制圆柱度误差B、圆柱度公差可以控制圆度误差C、两者可以替代使用D、两者的公差带形状不同，相互独立，没有关系5、关于被测要素，下列说法中正确的是（）；A、零件上给出了形状公差要求的点、线、面，非检测对象B、被测要素是具有几何意义的要素C、被测要素表示组成要素的对称中心的点、线、面D、被测要素也就是指引线箭头指向的点、线、面6、同轴度公差属于（）A、形状公差B、定位公差C、定向公差D、跳动公差7、（）公差的公差带形状是唯一的。
A、直线度B、同轴度C、垂直度D、平行度二、读图题（每空2分，共45分）在下面形位公差标注中，将形位公差的含义填写在下表中。
极限第二章形位公差测试题
极限第二章形位公差测试题班级姓名分数学号一、选择题（每题2分）1．属于形状公差的是（）A．圆柱度B．圆跳动C．同轴度D．平行度2．在图样标注时，当被测要素是（）时，公差框格指引线箭头与尺寸线对齐。
A．轴线B．圆柱面C．圆锥面D．轮廓面3．对于孔和轴，最大实体尺寸是指（）A．孔和轴的最大极限尺寸B．孔和轴的最小极限尺寸C．孔的最大极限尺寸和轴的最小极限尺寸D．孔的最小极限尺寸和轴的最大极限尺寸4．对于径向全跳动公差，下列叙述正确的是（）A．属于形状公差B．属于定向公差C．属于跳动公差D．属于定位公差5．某孔标注为45H7φ E 时，表明其对应要素遵守（）要求。
A．最大实体B．最小实体C．独立D．包容6．属于位置公差的有A．圆柱度B．圆度C．同轴度D．平面度7．在图样标注时，公差框格指引线的箭头需与尺寸线对齐的要素是A．中心要素B．轮廓要素C．关联要素D．理想要素8．某公差框格为，表明其对应要素遵守____要求。
A．最大实体B．最小实体C．公差D．包容9．径向圆跳动的被测要素是A．圆柱面B．轴心线或圆柱面C．垂直轴线的任一圆截面D．轴心线10．形位公差带四要素不包括A．形状B．大小C．位置D．精度11．评定位置公差的项目有A．6项B．14项C．8项D．10项12．形位公差标注时，基准线与尺寸线对齐的要素是A．轮廓要素B．实际要素C．单一要素D．中心要素13．某实际被测轴线相对于基准轴线的最近点距离为，最远点距离为，则该实际被测轴线对基准轴线的同轴度误差为A．B．C．D．14．图样上给出的形状公差为○M，表示被测要素遵守A．最大实体要求B．包容原则C．最小实体要求D．独立原则15．径向全跳动公差带的形状和公差带的形状相同。
A．同轴度B．圆度C．圆柱度D．位置度16．公差原则是指A．确定公差值大小的原则B．制定公差与配合标准的原则C．形状公差与位置公差的关系D．尺寸公差与形位公差的关系17．如果某轴一横截面实际轮廓由直径分别为540.0φmm和0340.φmm的两个同心圆包容而形成最小包容区域，则该横截面的圆度误差为A．B．C．D．18．下列形位公差项目中，必须有基准要求的是A．线轮廓度B．平面度C．圆度D．同轴度19．在图样上标注形位公差要求，当形位公差前面加注φ时，则被测要素的公差带形状应为A．两同心圆B．圆形或球形C．两同轴线圆柱面D．圆形或圆柱形20．最大实体尺寸是指A．孔和轴的最大极限尺寸B．孔和轴的最小极限尺寸C．孔的最小极限尺寸和轴的最大极限尺寸D．孔的最大极限尺寸和轴的最小极限尺寸21．轴的直径为φ 0-0.0330mm，其轴线直线度公差在图样上标注为φ0.01○M mm，则直线度公差的最大值可为A．φ0.01mm B．φ0.02mmC．φ0.03mm D．φ0.04mm23．属于形状公差的是A．圆柱度B．平行度C．同轴度D．圆跳动24．某公差标注中出现了○L ，表明其对应要素遵守要求。
(完整版)形位公差测试题
形位公差练习题1、形状和地址公差简称 _______________。
2、国家标准规定，形位公差共有_______________个项目。
其中形状公差 _______________项。
地址公差 _______________项，形状或地址公差 _______________项。
3、地址公差分为 _______________、_______________和_______________。
4 、形状公差代号包括： _______________、 _______________、 _______________和_______________。
综合题1、在表中填写出形位公差各项目的符号，并注明该项目是属于形位公差还是属于地址公差。
项目符号形位公差项目符号形位公差种类种类同轴度圆度圆柱度平行度地址度圆跳动面轮廓度平面度全跳动直线度2、说明图中形位公差代号注明的含义。
3、按以下要求在习题图上标出形位公差代号。
（1）φ 50mm 圆柱面素线的直线度公差值为0.02mm。
（2）φ 30mm 圆柱面的圆柱度公差值为0.05mm。
（3）整个零件的轴线必定位于直径0.04mm 的圆柱面内。
4、说明图中形位公差代号注明的含义（按形位公差读法及公差带含义两种方法说明）。
5、将以下技术要求用代号注明在习题图上。
（1）φ 20d7圆柱面任一素线的直线度公差值为 0.05mm。
（2）φ 40m7 轴线相对于φ 20d7 轴线的同轴度公差值为φ 0.01mm。
（3）φ 10H6槽的两平行平面中任一平面对另一平面的平行度公差值为0.015mm。
（4）φ 10H6槽的中心平面对φ 40m7 轴线的对称度公差值为 0.01mm。
（5）φ 20d7圆柱面的轴线对φ 40m7 圆柱右端面的垂直度公差值为φ 0.02mm。
6、说明形位公差注明的含义。
03形位公差综合练习题
百度文库- 让每个人平等地提升自我！
111
第三章形位公差——随堂练习（测验2）
试将下列各项形位公差要求标注在下图上，并描述（1）（2）（4）（5）（6）
的公差带。
（1）左端面的平面度公差0.01mm；
（2）右端面对左端面的平行度公差0.04mm；
（3）Φ70孔采用H7遵守包容要求，Φ210外圆柱面采用h7遵守独立原则；
（4）Φ70孔心线对左端面的垂直度公差0.02mm；
（5）Φ210外圆柱面轴线对Φ70孔的同轴度公差0.03mm；
（6）4×Φ20H8孔心线对左端面（第一基准）及Φ70孔心线的位置度公差为Φ0.15mm（要求均布），被测孔心线位置度公差与Φ20H8尺寸公差
的关系采用最大实体要求。
形位公差带四要素的描述
序号项目名称公差带大小公差带的方向公差带的位置公差带的形状（1）平面度
（2）平行度
（4）垂直度
（5）同轴度／
（6）位置度理想位置
（2）平行度公差带：
（4）垂直度公差带：
（5）同轴度公差带：
（6）位置度公差带：
Φ20时，位置度误差值可达Φmm
若Φ20H8孔的实际尺寸为
Φ20+0.033时，位置度误差可达Φmm
222。
形状和位置公差试题
第三章形状和位置公差试题一、填空：1、形位公差特征项目共分、形状或位置公差、三大类。
2、——表示、表示表示。
3、形位公差框格用绘制。
4、公差框格分为格和格。
5、被测要素为直线或表面时，指引线的箭头应指向该要素的轮廓线或轮廓线的上，并应与明显错开。
6、当被测要素为轴线、球心或中心平面时，指引线的箭头应与该要素的对齐。
7、形位公差数值填写在公差框格第格内。
8、零件的要素分为拟合要素、、、、和关联要素六种。
9、零件的精度一般包括尺寸精度、、、和。
10、形位公差带是指用来限制要素变动的区域、11、形位公差带的四个要素：、、、。
12、公差的两个原则：、。
15、零件几何参数允许的变动范围称__________。
16、形状公差带的方向是公差带的_______方向，它与测量方向垂直。
17、用以限制实际要素变动的区域称为____________18、基准代号不管处于什么方向，圆圈内的字母应______书写。
(水平；垂直；任意)二、选择1、最大实体要求的符号是（）A 、 EB 、 MC 、 L2、属圆跳动的特征项目符号是（）A、、 C3、下列哪个是位置公差（）A、直线度B、平行度C、圆柱度D、线轮廓度4、下列哪个是形状公差（）A、垂直度B、平面度C、面轮廓度D、倾斜度5、下列哪个是形状或位置公差（）A、圆跳动B、线轮廓度C、对称度D、圆度6、最大实体尺寸是指（）。
A．孔和轴的最大极限尺寸B．孔和轴的最小极限尺寸C．孔的最小极限尺寸和轴的最大极限尺寸D．孔的最大极限尺寸和轴的最小极限尺寸7、尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位误差中有一项超差，则该零件（）。
A．合格 B．尺寸最大 C．不合格 D．变形最小8、径向全跳动公差带的形状和（）公差带的形状相同。
A．同轴度 B．圆度 C．圆柱度 D．位置度9、（）是尺寸公差和形位公差相互关系应遵守的基本原则。
A．包容要求 B．独立原则 C．最大实体要求10、平行度、同轴度属于（）公差。
(完整word版)形位公差标注练习
四、综合题1．改正图1中各项形位公差标注上的错误（不得改变形位公差项目）.图12．改正图2中各项形位公差标注上的错误(不得改变形位公差项目）。
图23．改正图3中各项形位公差标注上的错误（不得改变形位公差项目）。
图3 4．改正图4中各项形位公差标注上的错误（不得改变形位公差项目）。
图45．改正图5中各项形位公差标注上的错误（不得改变形位公差项目).图56．改正图6中各项形位公差标注上的错误（不得改变形位公差项目）.图6 7．将下列技术要求标注在图7上.（1）φ100h6圆柱表面的圆度公差为0。
005mm。
(2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0。
015mm。
（3）φ40P７孔的圆柱度公差为0.005mm。
（4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0。
01 mm。
(5）右凸台端面对左凸台端面的平行度公差为0。
02 mm.图78．将下列技术要求标注在图8。
（1)圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。
(2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。
（3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm.（4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm和0。
006 mm.图8 9．将下列技术要求标注在图9上。
（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0。
04 mm。
(2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0。
15mm。
图910．试将下列技术要求标注在图10上.（1）2-φd轴线对其公共轴线的同轴度公差为φ0。
02mm。
（2)φD轴线对2-φd公共轴线的垂直度公差为100 ：0.02 mm.（3）槽两侧面对称中心面对φD轴线的对称度公差为0．02图1011．试将下列技术要求标注在图11上.（1）圆锥面a的圆度公差为0．1 mm。
形位公差练习
12
(a)
(b)
图例
a
b
2020/1/20
采用公 遵循理 理想边
差原则 想边界 界尺寸 名称 (mm)
最大实 体尺寸(mm)
最小实 体尺寸(mm)
包容 最大实 原则 体边界
Φ 16
Φ 16
轴线直
0
线度公
差(mm)
Φ 15.966
轴线直 线度公
Φ 0.013
差(mm)
最大实 体原则
最大实 体实效 边界
轴处于最小实体状态时，其轴线的直线度公差为 0.016mm
2. ① 遵循最大实体要求； ② 遵循最大实体实效边界，边界尺寸为 19.96mm ③ 孔处于最大实体状态时，其轴线的直线度公差为 0.04mm 孔处于最小实体状态时，其轴线的直线度公差为 0.22mm
2020/1/20
15
1.φ30K7和φ50M7采用包容原则。 底面F的平面度公差为0.02mm；
ø0.05 M BM C
2.φ30K7孔和φ50M7孔的内端面 ◎ ø0.03 A-B
对它们的公共轴线的圆跳动公差
为0.04 mm。
3.φ30K7孔和φ50M7孔对它们的 A
E
公共轴线的同轴度公差为0.03mm。
4.6-φ11H10对φ50M7孔的轴线和
F面的位置度公差为0.05mm，基
准要素的尺寸和被测要素的位置
2020/1/20
4
4．对于径向全跳动公差，下列论述正确的有＿＿。
A．属于形状公差。 B．属于位置公差。 C．属于跳动公差。
D．与同轴度公差带形状相同。
5．形位公差带形状是半径差为公差值t的两圆柱面之间的区域＿。
A．同轴度。 B．任意方向直线度。
形位公差习题
习题4-1几何公差项目共有多少个项目？是如何分类的？各用什么符号表示？（可不做）4-2下列几何公差项目的公差带，有何相同点和不同点？(1) 圆度和径向圆跳动公差带。
（2）圆柱度和径向全跳动公差带。
{3) 端面对轴线的垂直度和端面全跳动公差带。
4-3 试解释下图中各项几何公差标注的意义。
（a）(b)4-4试将下列各项几何公差要求标注在下图中。
(1)Φ100h8圆柱面对Φ40H7孔轴线的圆跳动公差为0.01 mm(2) Φ40H7孔遵守包容原则，圆柱度公差为0. 005 mm。
(3）左、右两凸台端面对Φ40H7孔轴线的圆跳动公差均为0. 01 mm。
（4）轮毂键槽（中心平面）对Φ40H7孔轴线的对称度公差为0.03 mm。
4-5 试将下列各项几何公差要求标注在下图中。
(1) 2×Φd轴线对其公共轴线的同轴度公差均为Φ0. 02 mm。
(2）ΦD轴线对2×Φd公共轴线的垂直度公差为0.015 mm 。
{3）ΦD轴线对2×Φd公共轴线的对称度公差为0.01 mm。
4-6试将下列各项几何公差要求标注在下图中。
(1) 圆锥面A的圆度公差为0.01 mm，素线的直线度公差为0.008mm。
（2）圆锥面A轴线对Φd轴线的同轴度公差为Φ0.015 mm。
（3）Φd圆柱面的圆柱度公差为0.005 mm，Φd轴线的直线度公差为0.01mm。
（4）右端面B对Φd轴线的圆跳动公差为0. 02 mm。
4-7 不改变图中几何公差项目符号，改正下图几何公差标注的错误。
（a）（b）（c）（d）(e)4-8 按下图中图样的标注，填写下表。
4-9 零件如下图所示，求轴的最大实体尺寸、最小实体尺寸和实效尺寸。
若轴的横截面形状正确，实际尺寸处处皆为Φ29.99 mm，轴线的直线度误差为0.02mm，试问该轴是否合格？4-10试根据图中图样的标注，按下表规定的栏目分填写下表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013学年第二学期期中试卷（2014.4）
职一《零件测量与质量控制技术》
班级姓名成绩
一、填空题（共16空，每空1分）
1.图样上给出形状或位置公差要求的要素称为___________要素，用来确定被测要素方向或位置的要素称为______________要素。
2.根据零件的功能要求分，可分为给出在、和的直线度要求三种类型。
3.位置度包括、和的位置度。
4．圆度误差的近似测量方法有和两种。
5.平行度误差常用的检测方法是。
6.对于大型设备中表面较长零件的直线度误差，应该采用来测量，它的主要工作部分是。
7.对于较小平面，可以采用法检测平面度，对于较大平面，可以采用法检测平面度，对于中型平面，可以采用法检测平面度。
二、选择题（共10题，每题3分）
1. 对一些零件的重要工作面和轴线，常规定其形位误差的。
A．最小允许值 B.平均值 C．最大允许值 D.无所谓
2. 形位误差值相应的形位公差值,则认为零件合格。
A．小于 B.小于或等于 C．大于 D.大于或等于
3. 零件上的被测要素可以是。
A.理想要素和实际要素
B.理想要素和轮廓要素
C.理想要素和中心要素
D.中心要素和轮廓要素
4.用打表法测量直线度时,百分表测头应压在被测表面。
A.平行
B.直接
C.垂直
D.水平
5.形位公差的基准代号中字母应。
A.垂直方向书写
B.水平方向书写
C.应和基准符号的方向一致
D.任意方向书写
6.平面度公差带的形状是间的区域。
A.两平行直线
B.两平行平面
C.圆柱面
D.两同轴圆柱面
7.公差带形状是指半径为公差值t的圆柱面内区域。
A.直线度
B.平面度
C.圆度
D.圆柱度
8.下面不能被直线度所限制的选项是。
A.平面外的直线
B. 平面内的直线
C.直线回转体上的素线
D.平面与平面的交线
9.用打表法测量直线度时，适当的百分表压缩量为。
A.1.5～2圈
B. 1～2圈
C. 2～2.5圈
D. 2.5～3圈
10.测量平面度误差需要可调千斤顶建立测量基面。
A.2个
B. 3个
C. 4个
D.5个
11.当孔为被测要素或基准要素时，通常常用作为辅助测量工具。
A.轴心线
B. 百分表
C.内孔壁
D.心轴
12.被测平面位于距离公差值t，且垂直于基准平面的两平行平面之间的公差带是。
A.线对线垂直度公差带
B. 面对线垂直度公差带
C. 线对面垂直度公差带
D. 面对面垂直度公差带
三、判断题（共16题，每题1分）
( )1.形状公差是指被测要素对其理想要素所允许的变动全量。
( )2.与零件上其他要素有功能关系的要素，称为功能要素。
( )3.每个公差框格内可以表达一项或两项形位公差的要求。
( )4.圆度公差是限制实际圆对其理想圆变动量的一项指标。
( )5.直线度误差通过测量后可以直接读取.
( )6.只有形状公差要求的要素是单一要素。
( )7.对整体形状要求精度比较高的零件，都应提出较高的圆度公差要求。
( )8.垂直度是限制被测实际要素对基准在垂直方向上变动量的一项指标。
( )9.线对面平行度以线为基准且被测要素为平面。
( )10.检测平行度和垂直度时，必须要有基准要素。
( )11.同轴度用以控制被测轴线的同轴度要求。
( )12.圆跳动属于位置公差，圆度是形状公差，它们都是相对于基准来说的。
( )13.平面度是指工件加工后形状的理想平整程度。
( )14.零件旋转一圈,量表显示的最大值与最小值之差即圆度误差。
( )15.所有直线度误差都是线性尺寸。
( )16
表示在指定的200mm 长度上，直线度公差为0.02mm 。
四、简答题
1．在下表空格处中填入形位公差项目或符号（每空1分，共14分）
2．分别试绘制出面对线、面对面情况下，公差值t的平行度公差带示意图。
(6分) 3．看图一，填写下表。
(共12分，每空1分)。
