百图天然河道水面线推算知识讲解第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。
缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。
陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。
实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。
根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。
当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。
软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。
第一节一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。
第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。
原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。
起点距即是累距，零点桩的起点距为0。
每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空- + ? ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。
天然河道水面线计算及合理性分析
天然河道水面线计算及合理性分析【摘要】天然河道水面线计算问题一直是水利工程中一个十分重要的问题。
科学合理的分析计算水面线是对水面线推求的基本要求。
笔者在本文中结合对某条河流的水面线推求，对加强水面线计算的合理性进行讨论，对几种常用的水面线计算方法和计算软件进行说明。
【关键字】天然河道、水面线计算、合理性分析一、前言我国现阶段在水面线的推求和计算过程中，经常用到的方法有明渠恒定均匀流法、天然河道水面线系统等，常用的软件有MIKE 11和HEC-RAS，这些方法和软件都有自己的使用范围和特点，下面请和笔者共同来一探究竟。
二、天然河道水面线计算常用方法明渠恒定非均匀流是一种流速沿程变化的流动，伴随着流速变化，水位或水深，过水断面面积等水力要素也将沿程变化。
许多明渠非均匀流问题都可归纳为探求水位或水深的沿程变化规律，即求出函数z=z(s)或者h=h(s)的具体形式，其中s为流程坐标。
这里所讲的明渠恒定非均匀流水深或者水位的沿程变化规律包括两方面的含义：一是水面曲线的定性分析，即探求水面曲线大致是什么形状的曲线，二是水面曲线的定量计算，即需要知道沿程的水深或水位。
为解决这两个问题，首先必须建立描述水深或水位沿程变化规律的微分方程。
1、明渠恒定非均匀流法明渠恒定非均匀流法是最基本的水面线算法，在断面规整的明渠中经常采用。
其基本公式如下形式：式中：Z1、Z2——上游断面和下游断面的水位高程、——上游断面和下游断面的流速水头——动能修正系数；——断面平均流速；、——此河段水流的沿程水头损失和局部水头损失。
2、天然河道水面线系统天然河道过水断面一般极不规则，糙率及纵坡沿程都有变化，明渠恒定均匀流法已不适用。
天然河道水面线系统能较好地解决这一问题，在平原河道整治中运用较为广泛。
该系统的优点是可直接读取断面资料，通过图形窗口划分断面滩槽，利于人机交互，从而提高水面线推算的工作效率。
缺点是只能用于缓流河道，不能直接推算桥、坝等建筑物处的水位。
百图天然河道水面线推算
第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。
缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。
陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。
实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。
根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。
当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。
软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。
第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式，采用分段试算法，精确推算水位。
第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。
原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。
起点距即是累距，零点桩的起点距为0。
每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空格隔开，空格多少不受限制，其中“点注释”可以省略。
?? ??? ? ? ? ? ? ? ??? ?g v g v K lQ gv z gv z 2 2 2 2 2 1 2 222 222211 ? ? ?横断测量成果表举例如下：实Array际推算时，应保证横断数据顺序与推算方向一致，注意选择使用水面线推算对话框上的“横断数据顺序颠倒”核选框进行倒换。
01第一章--天然河道水面线推算
第一章天然河道水面线推算百图软件既可以处理一个糙率的单式断面天然河道，又可以处理二个或任意多个糙率的复式断面天然河道，也可以处理河道某处出现江心洲或分叉情况，还可以处理整条河道上，支流汇入或流出、过桥水头跌差等情况。
缓坡河道应从下游向上游推算，根据经验及《水力学》教材的介绍，当最下游断面的起始水位无法确定时，可用该断面附近的正常水深对应的水位作为起始水位。
陡坡河道应从上游向下游推算，根据经验，当最上游断面的起始水位无法确定时，可用该断面的临界水深或略小于临界水深对应的水位作为起始水位。
实际工程中，一条长距离的河道可能是缓、陡坡交替变化的情况，此时应先画出河底的纵断面图。
根据纵断面图，当人工能够分辨出缓、陡坡的分界点，可人工划分成单一的缓坡或陡坡分别进行推算。
当人工不能够分辨出缓、陡坡的分界点时，可假定该整条河道为缓坡，选择整条河道从下游向上游推算，若软件一直能进行推算，说明该段为缓坡；若软件不能进行推算，说明该段为陡坡。
软件运行终止的断面，即为缓、陡坡的分界点，按此方法判断出整条河道上的所有缓、陡坡的分界点，把整条河道划分成单一的缓坡或陡坡分别进行推算。
第一节 一个糙率天然河道水面线推算一、现状天然河道水面线推算根据下式，即华东水利学院编《水力学》（1999年版）式9.9，采用分段试算法，精确推算水位。
第一步、准备现状横断面数据文件数据文件为txt 格式，在excel 中整理数据时必须另存为文本文件（制表符分隔）类型的txt 文件。
原始横断面测量成果表的内容格式如下：横断测量成果表中，桩号允许带“+”或“-”，但不允许有其它非数字文本，程序通过加减号来识别桩号。
起点距即是累距，零点桩的起点距为0。
每个点的数据占一行，包括“起点距”、“高程”和“点注释”三项，中间用空⎪⎪ ⎭⎫⎝ ⎛ - + ∆ ++= + g v g v K lQ gv z gv z2 2 2 2 2 1 2 222 222211ξ α α格隔开，空格多少不受限制，其中“点注释”可以省略。
浅谈天然河道水面线推算要点及改进方法.doc
浅谈天然河道水面线推算要点及改进方法摘要：天然河道水面线推算是河道整治与建设工作的基础，是江河堤防工程设计的重要依据，在堤防工程建设和整治中发挥着重要的作用。
本文通过对天然河道水面线的推算的要点进行分析，并对水面线推算方法及改进进行探讨，以作实践参考。
关键词：天然河道;水面线推算;问题分析水面线推算是天然河道治理防洪规划和水利工程建设中的一个重要的工作内容，水面线推算的合理性和科学性对水利工程的效益产生直接影响。
然而，由于河道断面的不规则，河底坡降的不断变化，尤其是天然河道的水面线计算，是比较复杂的。
天然河道的水流一般是非恒定非均匀流，河道中各种水力要素随时间的变化相对缓慢，可以认为天然河道在一定时间内是恒定非均匀流。
在水利工程建设工作中，需要计算水面线时，经常计算不出结果或者计算的结果不合理，这时就需要我们掌握正确的水面线推算方法，根据天然河道恒定非均匀流水面线的计算公式，对天然河道水面线的计算前期的整理资料、划分河段、确定各参数进行计算，并指出水面线成果合理性和科学性。
一、天然河道水面线推算前期工作要点分析 1.1 准确收集地形资料准确的计算水面线，要依赖于较为完整的河道地形资料，计算前要对地形资料加以分析以适应水面线计算的要求。
横断面资料两岸高程应测到设计洪水位以上，水下部分应测完整，并要对断面资料加以分析，不是有效的过水面积如挖沙的深坑要进行断面修订。
纵断面资料应包括沿程高中低水位的同时水面线，以便了解水流沿程变化情况，还应沿河段进行洪水调查。
1.2 计算河段的划分水面线计算是逐段进行的，需要将计算河道划分为若干个计算断面，河道分段是否恰当直接影响水面线的计算成果，计算河段的划分应遵循以下原则：fan【】(1)每个计算河段内过水断面的形状、尺寸、糙率、比降等变化不应太大。
(2)在一个计算河段内上下游断面水位差不能过大，一般平原河流取0.2～1.0米，山区河流取1.0～3.0米。
(3)每个河段内没有支流流入或流出，若河道有支流存在，在支流汇入或分出的河段处，由于流量有变化，应在支流汇入或分出点前后加设断面，设的断面位置应使同一河段的流量沿程不变。
河道水面线推求及参数选取方法

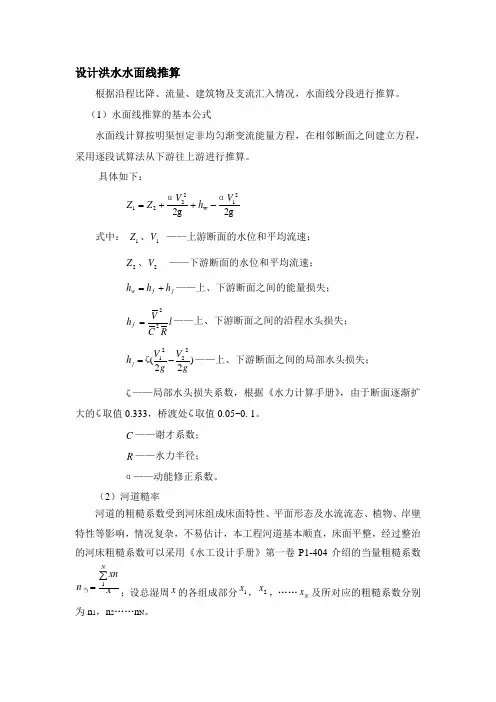

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况，水面线分段进行推算。
