AutoCAD机械设计——第7章 AutoCAD机械装配图表达方法

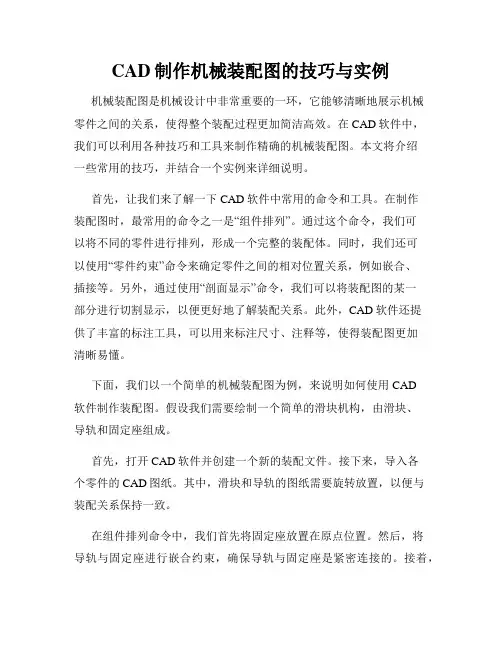

CAD制作机械装配图的技巧与实例
CAD制作机械装配图的技巧与实例机械装配图是机械设计中非常重要的一环，它能够清晰地展示机械零件之间的关系，使得整个装配过程更加简洁高效。
在CAD软件中，我们可以利用各种技巧和工具来制作精确的机械装配图。
本文将介绍一些常用的技巧，并结合一个实例来详细说明。
首先，让我们来了解一下CAD软件中常用的命令和工具。
在制作装配图时，最常用的命令之一是“组件排列”。
通过这个命令，我们可以将不同的零件进行排列，形成一个完整的装配体。
同时，我们还可以使用“零件约束”命令来确定零件之间的相对位置关系，例如嵌合、插接等。
另外，通过使用“剖面显示”命令，我们可以将装配图的某一部分进行切割显示，以便更好地了解装配关系。
此外，CAD软件还提供了丰富的标注工具，可以用来标注尺寸、注释等，使得装配图更加清晰易懂。
下面，我们以一个简单的机械装配图为例，来说明如何使用CAD软件制作装配图。
假设我们需要绘制一个简单的滑块机构，由滑块、导轨和固定座组成。
首先，打开CAD软件并创建一个新的装配文件。
接下来，导入各个零件的CAD图纸。
其中，滑块和导轨的图纸需要旋转放置，以便与装配关系保持一致。
在组件排列命令中，我们首先将固定座放置在原点位置。
然后，将导轨与固定座进行嵌合约束，确保导轨与固定座是紧密连接的。
接着，将滑块与导轨进行插接约束，确保滑块能够在导轨上自由滑动。
通过适当调整松紧度，可以得到希望的滑动效果。
当装配关系确定后，我们可以使用剖面显示命令，将滑块机构的内部结构进行切割显示，以便更好地观察零件之间的装配关系。
通过选择适当的切割平面，并设置显示样式，我们可以清晰地看到滑块与导轨的嵌套关系，以及滑块内部的结构。
最后，我们可以使用标注工具，对装配图进行标注。
我们可以标注滑块和导轨的尺寸、注释各个零件的功能等。
通过标注，可以使得装配图更加易读，方便制造和维修。
除了上述的技巧之外，CAD软件还提供了许多其他实用的工具和命令，可以帮助我们更高效地制作机械装配图。
AutoCAD绘制机械零件装配图
AutoCAD绘制机械零件装配图一、绘制详细的二维设计装配图以下面的装配图为例说明画图步骤。
§第一步：蜗杆轴包含8个零件，先给每一个零件建立一个图层。
>箱体层>蜗杆轴层>齿轮层>滚动轴承层>挡油盘层>定位螺母层>左端盖层>右端盖层第二步：切换到“蜗杆轴”层，绘制蜗杆轴。
注意要将零件的主要结构准确的绘制出来，尺寸不合适的地方要进行圆整。
结果如下：>第三步：切换到“挡油盘”层，画出挡油盘的轮廓形状。
>第四步：切换到“滚动轴承”层，绘制出滚动轴承的形状。
>第五步：切换到“螺母”层，绘制出螺母。
用上述方法依次画出其他零件，即可得到图示装配图。
绘制过程中可将一些不相关的零件层关掉，使图面简洁。
适用范围及优缺点：这种绘制装配图的方法适用于在设计过程中画设计装配图。
缺点：画图比较麻烦，与手工绘图类似。
优点是拆图比较方便。
二、由零件图组合装配图在零部件测绘过程中，常常是先测绘各零件的零件图，然后再由零件图组合成装配图。
这样就可以充分利用已经绘制的零件图，将它们组合成装配图，从而避免重复劳动，提高工作效率。
这种画装配图的实质是拼装。
下面介绍拼装过程。
设八个零件的文件名分别为：1.箱体.dwg2.蜗杆轴.dwg3.齿轮.dwg4.滚动轴承.dwg5.挡油环.dwg6.定位螺母.dwg7.左端盖.dwg8.右端盖.dwg第一步：打开图形文件“箱体.dwg ”，再单击“新建”图标，创建一个新文件，文件名为“装配图1.dwg”。
第二步：切换到图形“箱体.dwg ”，在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点： //用光标指定复制基点选择对象： //选择箱体，见下图第三步：切换到“装配图1.dwg”,在图形窗口单击右键，弹出光标菜单，选择“粘贴”选项，结果如下图：第四步：打开图形文件“左轴承盖.dwg”,在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点：//用光标指定复制基点选择对象：//选择左轴承盖，见下图注意：基点的选择一定要方便图形定位。
CAD绘制机械装配图的步骤与注意事项
CAD绘制机械装配图的步骤与注意事项机械装配图是机械工程师在进行产品设计和制造过程中最常用的工具之一。
借助CAD软件，机械工程师可以通过绘制装配图来明确零部件之间的组装关系和尺寸要求。
本文将介绍CAD绘制机械装配图的步骤与注意事项，帮助读者更好地掌握该技巧。
步骤一：收集所需信息在开始绘制机械装配图之前，我们需要收集所需的信息。
这些信息通常包括设计要求、零部件的相关图纸、尺寸和配合要求等。
通过充分了解装配要求，我们可以更好地完成绘图任务。
步骤二：创建新的装配图文件在CAD软件中打开一个新的装配图文件，并设置合适的图纸尺寸和比例。
确保所选的尺寸和比例适用于所需绘制的装配图。
步骤三：导入零部件图纸利用CAD软件的导入功能，将所需的零部件图纸导入到装配图文件中。
确保导入的图纸与实际的零部件完全对应，并设置合适的图层和图纸位置。
步骤四：确定装配关系根据设计要求和零部件图纸，通过CAD软件中的装配功能，确定零部件之间的装配关系。
这些关系可以包括配合、连接、传动等。
确保所添加的装配关系准确无误，并符合设计要求。
步骤五：调整零部件位置和尺寸根据装配要求，使用CAD软件中的移动、旋转和缩放等功能，调整零部件的位置和尺寸。
确保零部件之间没有碰撞或交叉，并保持合适的间距和配合关系。
步骤六：添加标注和尺寸在装配图上添加必要的标注和尺寸，以便清晰地表示装配要求和尺寸要求。
这些标注可以包括尺寸、公差、配合类型、材料等信息。
确保标注和尺寸的准确性和清晰度。
步骤七：创建装配目录和清单根据装配图的内容，创建装配目录和清单。
这些目录和清单可以用于查找和记录不同零部件的信息和数量。
确保装配目录和清单的完整性和准确性。
步骤八：检查和修正错误在绘制机械装配图的过程中，应定期检查和修正可能存在的错误。
这些错误可能包括尺寸错误、配合错误、标注错误等。
确保装配图的准确性和规范性。
注意事项：1. 在绘制机械装配图之前，要充分了解装配要求和零部件相关的信息，确保绘图的准确性；2. 在绘制装配图时，要严格按照标准和规范要求进行，确保图纸的规范性和可读性；3. 在绘制过程中，要遵循逻辑和顺序，确保零部件的正确装配关系；4. 在添加标注和尺寸时，要确保准确无误，并符合设计要求；5. 定期检查和修正可能存在的错误，以保证装配图的准确性和可靠性。
AutoCAD第7章 装配图
⑵ 零件剖面线的画法 不同零件各自的剖面线应在倾斜方向、间隔疏密等方面有
显著区别，以利于区分不同零件；同一个零件，其剖面线的方 向和间隔在整幅装配图内必须完全一致。剖面厚度小于或等于 2mm的图形，允许将剖面涂黑来代替剖面线。
相邻辅助零件（或部件），一般不画剖面符号。压合或塑 铸在一起的结合件，一般任分别绘制剖面线
2. 常见螺纹紧固件的画法和标记
简化标记格式：
7.1.2 螺纹紧固件联接
1. 螺纹联接画法的一般规定
画各种螺纹联接的剖视图时应符合如下规定： 1) 在同一张图上，同一个螺纹紧固件的剖面线的方向、
间距应该完成一致；相邻螺纹紧固件各自的剖面线应有明显 区别。
2) 剖切平面通过螺纹紧固件轴线时，螺纹紧固件按不剖 切来画。
⑶ 紧固件和实心件的画法 当剖切平面纵向通过螺栓、垫圈等紧固件，以及轴、键、
手柄等实心零件的轴线或对称面时，这些零件均按不剖绘制。
⑷ 简化、夸大画法 对相同的零件组(如螺栓联接组)，可只详细画出其中一组，
其余组用点画线表示位置即可；一些细小零件、薄片零件、微小 间隙，当难以按实际尺寸画出时，可适当夸大画出。
在装配图上标注配合时，采用公称尺寸后接分式来标注。
分式的分子是孔的基本偏差代号和标准公差等级，代号字母需
大写。分式的分母是轴的基本偏差代号和标准公差等级，代号
字母需小写。
例如：
50 H 7
g6
表示公称直径为50，基孔制，孔、轴基本偏差
代号分别是H、g，属间隙配合，孔、轴公差等级分别为7、6级。
3. 装配图的一些规定画法
如果将孔的基本偏差选为H，通过选不同的轴的基本偏差来 获得各种配合，这种方式称为基孔制；如果将轴的基本偏差选 为h，通过选不同的孔的基本偏差来获得各种配合，这种方式称 为基轴制。一般来说孔比轴的加工难度大，因此宜优先采用基 孔制，让轴去配合孔。设计上一般让孔的公差等级比轴的低一 级（大尺寸、低精度的配合可选相同等级）。

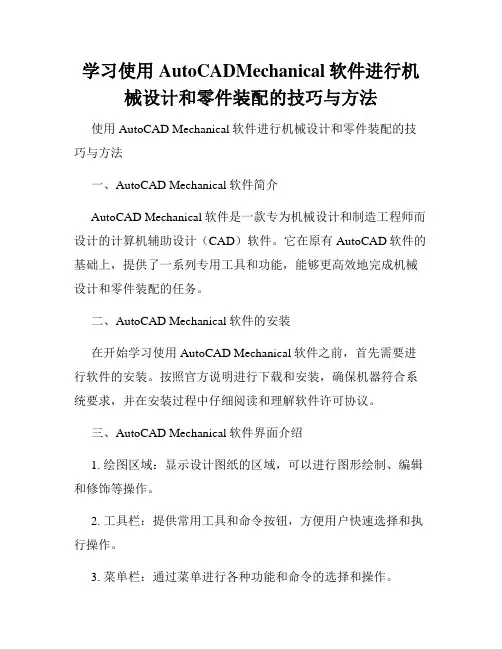

学习使用AutoCADMechanical软件进行机械设计和零件装配的技巧与方法
学习使用AutoCADMechanical软件进行机械设计和零件装配的技巧与方法使用AutoCAD Mechanical软件进行机械设计和零件装配的技巧与方法一、AutoCAD Mechanical软件简介AutoCAD Mechanical软件是一款专为机械设计和制造工程师而设计的计算机辅助设计（CAD）软件。
它在原有AutoCAD软件的基础上，提供了一系列专用工具和功能，能够更高效地完成机械设计和零件装配的任务。
二、AutoCAD Mechanical软件的安装在开始学习使用AutoCAD Mechanical软件之前，首先需要进行软件的安装。
按照官方说明进行下载和安装，确保机器符合系统要求，并在安装过程中仔细阅读和理解软件许可协议。
三、AutoCAD Mechanical软件界面介绍1. 绘图区域：显示设计图纸的区域，可以进行图形绘制、编辑和修饰等操作。
2. 工具栏：提供常用工具和命令按钮，方便用户快速选择和执行操作。
3. 菜单栏：通过菜单进行各种功能和命令的选择和操作。
4. 命令行窗口：可以输入命令、查看和修改属性等。
5. 属性编辑器：用于编辑和修改选定对象的属性信息。
6. 图层管理器：用于管理图层的创建、删除、修改、显示和隐藏等操作。
四、绘制基本图形在AutoCAD Mechanical软件中，可以使用各种命令和工具来绘制基本图形，如线段、圆、矩形等。
在绘制过程中，可以通过输入坐标、长度或角度等参数来进行精确控制。
五、使用辅助工具和功能AutoCAD Mechanical软件提供了丰富的辅助工具和功能，可以大大提高设计效率和准确性。
1. 拾取选项：可以设定拾取时的灵敏度和优先级，以满足不同情况下的需求。
2. 对象捕捉：可以通过捕捉点、中点、端点、圆心等来精确选择和定位对象。
3. 假想线：通过绘制虚线来辅助构建和布局图形。
4. 约束：可以对图形对象进行约束，确保其保持特定的关系和位置。
5. 平移、旋转、镜像、阵列等功能：可以翻转、旋转、复制或分布对象，快速生成对称和重复的元素。
机械图样装配图的表达方法
主要零件一般是在产品中，起到支承或包容 其他零件的作用，建立主要件及相关件的形体。
6．综合归纳
综合上述分析，达到清楚产品的形状结构、各零件 的用途、拆装调试过程等，清楚各项技术要求的意义。
最终建立装配体的立体形状。
装配图由拆画零件
识读装配图的全部内容，看懂装配图 并建立装配体的立体形状，分析装配体中 的零件结构及连接关系，想象出零件的形 状及工艺结构，将其拆下画出零件图。
这里主要讲述根据零件图和装配示 意图绘制装配图的方法；以及根据产品 的装配体或模型，通过测绘的手段，绘 制装配图的方法。
绘制装配草图
1.确定比例、图幅。根据零件的外形尺寸，大
致算出装配图的外形尺寸，进行图面布置，确定 比例、图幅。
2.画主要件。先画主要零件，注意一定先画件
的大致轮廓，细节不画，留出其他零件的位置。
3.画连接零件。有多个连接件时，先画主要的
零件，不剖的件先画。
4.校核、绘制零件细节。校核后再画零件细
节形状，描深全图，剖面线可一次画完。
根据装配体绘制装配图
根据装配体或装配体直观图，绘 制装配图的方法与零件测绘基本相同 ，根据分析轴测装配图、轴测装配分 解图或装配体。
了解零件的结构及零件之间的连 接关系、工作原理等，确定装配图的 表达方案，先绘制装配示意图和零件 草图，最后完成装配图的绘制。
识读装配图的全部内容，了解装配体的 零件之间的关系，建立装配体的装、拆过 程和主要件、装配体的立体形状。
读装配体的基本方法与读零件图的方法 相同，用同样的方法解决不同的问题。
读装配图的方法及过程（1）
1．概括了解
首先从标题栏的文字内容开始浏览视图，通过阅读 标题栏，清楚装配图的名称、设计日期等，大致了解装 配体的用处、体积大小、零件数量等信息。
如何用AutoCADMechanical进行机械设计与装配
如何用AutoCADMechanical进行机械设计与装配AutoCAD Mechanical是一种常用的机械设计与装配软件。
它提供了一系列专业工具和功能，可以帮助工程师和设计师轻松进行机械设计与装配。
本文将介绍如何使用AutoCAD Mechanical进行机械设计与装配，分为以下几个章节。
第一章：AutoCAD Mechanical简介AutoCAD Mechanical是一种基于AutoCAD的机械设计与装配软件。
它集成了强大的2D和3D设计工具，能够快速创建和编辑机械图形。
它还提供了丰富的标准零件库和符号，可以方便地进行机械设计。
第二章：绘制机械零件在AutoCAD Mechanical中，可以使用不同的工具和命令来绘制机械零件。
例如，可以使用直线命令绘制直线，使用圆命令绘制圆形，使用矩形命令绘制矩形等等。
此外，还可以使用特殊工具绘制圆弧、椭圆等复杂形状的零件。
第三章：编辑机械零件AutoCAD Mechanical提供了各种编辑工具，可以对机械零件进行修改和调整。
例如，可以使用移动工具将零件移动到其他位置，使用伸缩工具调整零件的大小，使用旋转工具将零件旋转等等。
此外，还可以使用镜像工具创建零件的镜像副本。
第四章：创建装配使用AutoCAD Mechanical，可以将多个机械零件组装在一起，创建复杂的装配。
可以通过拖拽和放置零件的方式将零件组合在一起。
在装配过程中，可以使用对齐工具、约束工具和关系工具来调整零件的位置和关系。
此外，还可以给装配添加约束和关系，确保零件之间的正确运动。
第五章：标注和注释AutoCAD Mechanical提供了丰富的标注和注释工具，可以方便地向机械图纸添加文字、注释和符号。
可以使用尺寸标注工具添加尺寸标注，使用注释工具添加文字注释，使用符号工具添加常用符号等等。
这些标注和注释可以使机械图纸更加清晰和易懂。
第六章：图纸布局和输出在完成机械设计和装配后，可以使用AutoCAD Mechanical的图纸布局工具来创建图纸布局。
CAD中绘制机械装配图的方法和注意事项
CAD中绘制机械装配图的方法和注意事项机械装配图是机械设计中非常重要的一环，它能够清晰地展示出机械产品的各个零件之间的装配关系。
在CAD软件中，我们可以利用一些技巧和方法来绘制机械装配图，以确保图纸的准确性和可读性。
本文将介绍一些常用的绘制方法和注意事项。
首先，我们需要准备好机械装配的相关零件图纸。
这些图纸通常包括零件的平面图、剖视图、立体图等。
在CAD软件中，我们可以使用这些图纸作为基础进行装配图的绘制。
第一步是创建一个新的装配图文件。
选择适合的页面大小和比例，确保装配图能够在纸上完整显示，并提供足够的细节。
在新建文件的过程中，可以使用CAD软件提供的模板或自定义的设置来满足需求。
接下来，将需要装配的零件逐一导入到装配图中。
根据实际需求，可以选择使用快捷键或菜单操作来导入零件。
在导入零件之前，需要确保每个零件图纸的比例和坐标系是一致的，这样可以避免装配图中出现不准确的零件位置。
一旦零件导入完成，我们可以开始进行装配操作。
在CAD软件中，可以利用插件或快捷键来方便地进行装配操作。
常见的装配方法包括约束、组合和约束等。
通过这些操作，我们可以将各个零件按照实际需求进行组合，并确保它们之间的相对位置和运动关系符合设计要求。
在进行装配操作时，有几个注意事项需要注意。
首先，确保装配图的可读性。
当装配图中有过多的零件时，可以使用分组、折叠等操作来简化图纸的表现，以免混乱和不易理解。
其次，确保零件之间的约束关系正确无误。
在装配过程中，需要仔细检查每个零件的约束关系，以避免装配图中出现错误的零件位置或运动方式。
最后，确保装配图符合标准和规范。
在进行装配图绘制时，需要根据行业标准和规范进行操作，以确保图纸的准确性和可读性。
在完成装配图的绘制后，我们可以进行一些附加的操作。
例如，可以为装配图添加文字说明、尺寸标注和注释等。
这些附加信息可以使装配图更加直观和易于理解。
在进行文字说明时，应确保文字清晰可读、准确无误。
在进行尺寸标注时，需要选择合适的标注方法和尺寸精度，以确保装配图的技术要求得到满足。
CAD中绘制机械装配图的详细步骤
CAD中绘制机械装配图的详细步骤机械装配图是在CAD软件中绘制的技术图纸，用于展示机械部件在装配过程中的位置关系和组装顺序。
绘制机械装配图可以帮助工程师更好地理解和设计机械结构。
本文将详细介绍CAD中绘制机械装配图的步骤。
步骤一：准备工作在开始绘制机械装配图之前，首先需要准备好相关的设计图纸和机械部件图库。
确保所需的零件图纸都已经齐全，并且对于每个部件都有清晰准确的三维模型。
步骤二：创建装配文件打开CAD软件，新建一个装配文件。
选择一个合适的坐标系，以便于在之后的绘制过程中对机械部件进行定位和对齐。
步骤三：导入零件模型在装配文件中导入零件模型。
根据设计要求，逐个导入机械部件的三维模型。
确保每个部件都按照正确的比例导入，并在导入后进行调整和定位。
步骤四：创建关系和约束在装配文件中，通过创建关系和约束来确保机械部件的正确装配和运动。
这些关系和约束可以包括距离、角度、对齐、法线等。
通过定义这些关系和约束，可以完全表达出机械部件之间的位置和运动关系。
步骤五：添加约束和连接对于需要连接的机械部件，通过添加约束和连接来模拟真实的装配过程。
可以使用约束和连接工具，在机械部件之间建立合适的装配关系。
例如，通过添加螺纹连接、销钉连接或焊接连接等来模拟不同类型的连接方式。
步骤六：创建装配图视图在装配文件中，创建装配图视图来展示机械部件的装配过程。
选择合适的视图方向和角度，以确保图纸能够清晰地展示机械部件的位置和连接方式。
可以使用CAD软件提供的视图工具来创建正视图、俯视图、侧视图等不同角度的图纸。
步骤七：添加标注和尺寸在装配图视图中，添加标注和尺寸来提供详细的装配信息。
可以使用标注和尺寸工具，标注机械部件之间的距离、角度、尺寸等关键参数。
确保标注和尺寸的准确性和清晰可读性。
步骤八：导出装配图纸完成装配图绘制后，将其导出为合适的格式，以便于与他人共享和使用。
常见的格式包括DWG、DXF、PDF等。
根据实际需求选择合适的输出格式，并确保导出图纸的质量和精度。
装配图表达方法
装配图表达方法
假想画法
这是该手柄的另 一极限位置，故 用双点画线画出
两边的接头不属 于此装配体，故 用双点画线画出
装配图表达方法
简化画法
油杯属标准 件按不剖画
轴、键 、球及 螺纹连 接件均 按不剖 画
装配图表达方法
1.一般表达方法
前面所介绍的各种表达方法均适用于装配图。
2.规定画法
(1) 剖面线的画法 两个相邻金属零件的剖面线应方向相反或间距不同， 而同一零件的剖面线在各个视图中应保持一致。 (如：剖视图、断面图、局部视图等。) (2) 紧固件及实心件的画法 对于螺纹紧固件及实心件(轴、连杆、键、销、球等)若按纵 向剖切且剖切平面通过其对称中心时，这些零件按不剖画出。 (3) 零件接触面与配合面的画法 两个零件的接触面或配合表面只画一条线，而非 接触面或配合表面之间有间隙处应画成两条线。
请点击鼠标左键显示后面内容
装配图表达方法
节流阀轴测装配图
装配图表达方法
沿结合面剖切画法与单件画法
沿此结合面 剖切画半剖 左视图。
将零件4单独画出 。
请点击鼠标左键显示后面内容
装配图表达方法
拆卸画法
拆去几零件ห้องสมุดไป่ตู้画 出俯视图画出。
装配图表达方法
夸大画法
该垫片太薄， 不夸大画就无 法看出来，故 用加倍粗实线 画出。
请点击鼠标左键显示后面内容
装配图表达方法
3.特殊画法
(1) 沿结合面剖切： 为了表达机器或部件的内部结构可假想沿某些 零件的结合面剖切，其特点是不画剖面线； (2) 单件画法： 当某个零件的结构未表达清楚且对理解配置关系或部件功能 有影响时,应单独画出该零件并在其上方注明：“零件xx 向”, 在相应视图附近用箭头指明投影方向并注明相应字母； (3) 拆卸画法: 当某些零件遮住了要表达的装配关系或其它零件时可假想 拆去某些零件后,画出欲表达部分的视图，并在其上方注明 “拆去xx”,但被拆去的零件必须在其它视图中已表达清楚。
AutoCAD机械制图教程教案装配图的绘制
AutoCAD机械制图精品教程教案-装配图的绘制第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在机械制图中的应用熟悉AutoCAD 2024界面及操作掌握文件的基本操作（新建、打开、保存、关闭）1.2 界面及操作熟悉工作界面（菜单栏、工具栏、状态栏、绘图区）掌握快捷键及鼠标操作理解坐标系及视图控制（缩放、平移、旋转）1.3 基本绘图命令点、线、圆、矩形、多边形等基本图形绘制修改命令（移动、复制、旋转、缩放、修剪、延伸）1.4 尺寸标注与文字掌握尺寸标注的基本原则及类型（线性、径向、角度、连续、基线）设置标注样式添加文字说明第二章：装配图的基本概念2.1 装配图的定义及作用理解装配图的概念掌握装配图在机械设计中的重要性2.2 装配图的构成熟悉装配图的组成部分（视图、尺寸、符号、明细表）了解装配图的常见表达方式（三视图、剖面、爆炸图）2.3 装配图的绘制步骤掌握装配图的绘制流程（分析、草图、详细设计、绘制、标注、审查）第三章：装配图的绘制技巧3.1 零件库的建立了解零件库的概念掌握零件库的建立方法（手动输入、外部导入、标准零件库）3.2 装配图的绘制方法熟悉装配图的绘制技巧（对齐、插入、重合、同轴、平行）掌握组件的创建与编辑（组、层、块）3.3 装配图的标注与说明尺寸标注的注意事项掌握装配图的文字说明及符号表示第四章：典型装配图案例分析4.1 案例一：简单装配图绘制分析案例需求绘制装配图标注尺寸及说明4.2 案例二：复杂装配图绘制分析案例需求绘制装配图标注尺寸及说明4.3 案例三：标准件装配图绘制分析案例需求绘制装配图标注尺寸及说明第五章：装配图的审查与输出5.1 装配图的审查审查装配图的准确性（尺寸、符号、连接、间隙）检查装配图的完整性与一致性5.2 装配图的输出熟悉打印设置及输出格式（PDF、DWG）掌握装配图的打印与输出技巧第六章：标准件与常用件的绘制6.1 标准件的概念与分类理解标准件在机械设计中的作用熟悉螺纹、键、销、轴承等常见标准件的类型及特点6.2 标准件的绘制方法掌握标准件的绘制技巧了解标准件库的建立及应用6.3 常用件的绘制熟悉弹簧、齿轮、螺旋传动等常用件的绘制方法掌握常用件的尺寸标注与说明第七章：装配图的综合训练7.1 案例四：机械手柄装配图的绘制分析手柄装配图的需求绘制装配图标注尺寸及说明7.2 案例五：齿轮箱装配图的绘制分析齿轮箱装配图的需求绘制装配图标注尺寸及说明7.3 案例六：气缸装配图的绘制分析气缸装配图的需求绘制装配图标注尺寸及说明第八章：装配图的转换与修改8.1 装配图的转换掌握装配图的视图转换（三视图、剖面、爆炸图）熟悉装配图的格式转换（DWG、PDF）8.2 装配图的修改了解装配图的修改方法（尺寸、形状、位置、连接）掌握组件的编辑技巧（组、层、块）8.3 装配图的更新与同步掌握装配图的更新方法（插入新零件、修改零件）实现装配图的同步编辑第九章：装配图的应用与协同设计9.1 装配图的应用了解装配图在生产加工、维修、销售等方面的应用掌握装配图的信息传递与沟通9.2 协同设计了解协同设计的原则与方法掌握AutoCAD的协同设计工具（共享、协作、云端存储）9.3 装配图的转换与输出熟悉装配图的格式转换（PDF、DWG）掌握装配图的打印与输出技巧第十章：装配图的实战应用与训练10.1 实战案例一：小型发动机装配图的绘制分析发动机装配图的需求绘制装配图标注尺寸及说明10.2 实战案例二：减速机装配图的绘制分析减速机装配图的需求绘制装配图标注尺寸及说明10.3 实战案例三：液压缸装配图的绘制分析液压缸装配图的需求绘制装配图标注尺寸及说明十一章：高级装配技巧与复杂装配图的绘制11.1 高级装配技巧掌握高级装配技巧，包括非线性装配、对称装配、限制性装配等。
机械装配图的CAD绘制方法
机械装配图的CAD绘制方法机械装配图是机械产品设计过程中不可或缺的一环。
CAD软件提供了强大的绘图工具，可以方便快捷地绘制出高质量的机械装配图。
下面我将介绍一些CAD软件中常用的绘制方法和技巧。
1. 选择适当的CAD软件市面上有许多CAD软件可供选择，如AutoCAD、SolidWorks、CATIA等。
根据个人的需要和熟悉程度选择合适的CAD软件。
在本教程中，我以AutoCAD为例进行介绍。
2. 了解机械装配图的构成机械装配图通常包括零件图、装配关系图和零部件图等内容。
在绘制机械装配图前，先了解清楚图纸的构成和需要表达的信息。
3. 绘制零件图零件图是装配图的基础，用于表达各个零件的形状和尺寸。
首先，根据设计图纸中的尺寸，使用CAD软件绘制出各个零件的外形轮廓，包括直线、圆弧、曲线等基本几何图形。
然后，根据设计要求，添加零件的尺寸、标注和注释，确保图纸的可读性和准确性。
4. 绘制装配关系图装配关系图用于描述各个零件之间的组装关系和相互位置。
首先，确定一个基准点或基准线，以便后续的装配。
然后，根据设计要求，绘制出各个零件之间的连接关系，如螺栓、螺纹等。
同时，添加标注和注释，对组装过程进行说明。
保持装配图的简洁清晰，避免过多的细节。
5. 绘制零部件图零部件图是对各个零件的详细图纸，用于详细描述零件的结构和尺寸。
绘制零部件图时，需要更加详细地表达零件的特征和细节。
使用CAD软件绘制出零件的三维模型，并在模型上添加尺寸和注释。
此外，可以根据需要进行剖视、局部放大等操作，以便更好地展示零件的细节。
6. 检查和修正在绘制机械装配图的过程中，及时检查和修正绘图中的错误和不准确之处非常重要。
通过对图纸进行多次检查和修正，确保图纸的准确性和完整性。
此外，还可以利用软件的辅助功能，如层管理、实体检查等工具，快速定位和修复问题。
以上是机械装配图的CAD绘制方法的简要介绍。
准确、清晰地绘制机械装配图对于产品设计和制造来说至关重要。
CAD中绘制机械装配图的步骤和技巧
CAD中绘制机械装配图的步骤和技巧CAD是一种广泛用于机械设计和制图的软件工具。
它不仅能够帮助我们绘制精确的机械装配图，还可以使其具有可编辑性和可重复使用性。
在这篇文章中，我将介绍CAD中绘制机械装配图的基本步骤和一些技巧。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的单位（例如毫米或英寸）根据需要进行设置。
在制作机械装配图时，我们需要做的第一步是确定整个装配图的参考坐标系。
在CAD中，我们可以使用坐标轴来创建参考线和参考点。
选择一个适当的参考点，例如装配图的中心位置或一个重要的零件位置。
然后，使用绘图工具绘制坐标轴，确保它们与参考点对齐。
这些坐标轴将帮助我们在绘图中确定每个零件的位置。
接下来，我们需要收集和准备我们要在装配图中使用的零件图纸。
这些图纸可以是机械零件的实物图、尺寸图或CAD绘图文件。
确保每个零件图纸都具有正确的尺寸和标记，以便在装配图中准确地表示每个零件。
一旦准备好所需的零件图纸，我们可以将它们导入到CAD软件中。
选择适当的导入选项，如“插入”或“导入”，然后选择所需的图纸文件。
根据需要进行缩放和旋转，将每个零件图纸放置在装配图中正确的位置。
在将零件放置在装配图中时，我们可以使用CAD软件提供的工具来进行对齐和约束。
这些工具可以帮助我们确保每个零件相对于其他零件具有正确的位置和关系。
例如，我们可以使用“对齐”工具来将两个零件边缘对齐，使用“约束”工具来保持零件之间的距离或角度关系。
除了对齐和约束工具，CAD软件还提供了其他一些有用的功能来增强装配图的可读性和清晰度。
我们可以使用CAD的标注和注释工具添加尺寸、文字说明和比例尺等信息。
这些注释可以帮助其他人正确理解装配图，并进行相关操作和制造。
在绘制机械装配图时，我们还可以使用CAD软件的视图功能来查看不同视角的装配图。
通过切换视图，我们可以更好地理解和呈现装配图中各个零件之间的相对位置和关系。
这对于检查装配是否正确、进行设计评审和沟通非常有帮助。
AutoCAD机械制图基础教程装配图的绘制
第11页/共68页
图6-3 箱盖
第12页/共68页
图6-4 蜗轮
第13页/共68页
-
图 6 5 蜗 杆
第14页/共68页
-
图 6 6 透 盖
第15页/共68页
（3）“历史记录”选项卡
“历史记录”选项卡用于在树状视图窗口 中显示用户曾编辑过的图形，仅包括一个 树状视图窗口。
第52页/共68页
（4）“联机设计中心”选项卡
通过联机设计中心可以访问Internet 上数以千计的预先绘制的符号、制造商信 息以及内容集成商站点。
第53页/共68页
2．利用AutoCAD设计中心打
第30页/共68页
（2）创建零件图块
将绘制完成的零件图，用创建块命令 WBLOCK定义为图块，供以后拼绘装配 图时调用。具体操作步骤如下。 ① 打开绘制的零件图，并将尺寸图层及剖 面线图层关闭。
第31页/共68页
② 如果零件图的视图选择及表达方 法有与装配图不一致的地方，则需要对绘 制的零件图进行编辑修改，使其与装配图 保持一致，如图6-26和图6-27所示。
第29页/共68页
③ 螺纹的绘制
如果零件图中有内螺纹或外螺纹，则拼绘装配图 时还要加入对螺纹连接部分的处理。由于国标对 螺纹连接的规定画法与单个螺纹画法不同，表示 螺纹大、小径的粗、细线均将发生变化，剖面线 也要重绘。因此，为了绘图简便，零件图中的内 螺纹及相关剖面线可暂不绘制，待拼绘成装配图 后，在按螺纹连接的规定画法将其补画出来即可。
第7页/共68页
图6-2 蜗轮减速器装配图 第8页/共68页
AutoCAD机械制图精品教程教案-装配图的绘制
教学目标知识目标：掌握装配图的相关知识；了解对象的链接与嵌入；掌握表格的相关知识。
技能目标：能够利用AutoCAD中的相关命令拼画装配图。
教学
重点
掌握装配图的创建、拼画方法及操作步骤。
教学
难点
装配图的识读和绘制。
教学
手段
教学板书；电子课件。
教学
学时
10
教学内容与教学过程设计注释
装配图的绘制
〖任务描述〗
绘制如图8-1-0所示的铣刀头装配图。
图8-1-0 铣刀头装配图
〖相关知识〗
一、装配图概述
1.装配图的定义
装配图是表达机器或部件装配关系及整体结构的一种图样，是进行设计、装配、检验、安装、调试和维修时所必需的技术文件。
2.装配图的作用
装配图主要用来表示部件的工作原理和装配、连接关系及主要零件的结构、形状。
3.装配图的内容
一张完整的装配图包括以下四部分。
1）一组视图
视图表达装配体的结构、形状及装配关系。
采用剖面图、断面图、局部放大图等常规表达方法。
视图必须能够正确、完整、清晰地表达机器或部件的形状结构。
2）必要的尺寸
必要的尺寸包括特性尺寸、装配尺寸、外形尺寸、安装尺寸及其他重要尺寸。
3）技术要求
技术要求是用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求，一般注写在明细栏的上方或图纸下部空白处。
明确任务。
装配图的定义、作用、内容以及绘制方式。
第页1
第页2
第页3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章AutoCAD机械装配图表达方法本章导读任何一台机器或部件都是由若干零件装配而成的。
制造机器或部件必须先按照零件图制造零件，然后将这些零件按一定的装配关系装配成机器或部件。
装配图可以表达出一台机器或部件的工作原理和各零件之间的装配、连接关系、零件的主要结构以及技术要求等。
本章将主要介绍装配图的图形画法、装配图的标注与技术要求、装配图的绘制方法和步骤、读装配图及由装配图拆画零件图等相关基础知识。
7.1 装配图的概述7.1.1装配图的作用装配图是机器设计中设计意图的反映，是机器设计、制造过程中的重要技术依据。
装配图的作用有以下几方面：进行机器或部件设计时，首先要根据设计要求画出装配图，表示机器或部件的结构和- 2 -工作原理。
●生产、检验产品时，是依据装配图将零件装成产品，并按照图样的技术要求检验产品。
●使用、维修时，要根据装配图了解产品的结构、性能、传动路线、工作原理等，从而决定操作、保养和维修的方法。
●在技术交流时，装配图也是不可缺少的资料。
因此，装配图是设计、制造和使用机器或部件的重要技术文件。
7.1.2装配图的内容从球阀的装配图中可知装配图应包括以下内容：●一组视图：表达各组成零件的相互位置、装配关系和连接方式，部件（或机器）的工作原理和结构特点等。
●必要的尺寸：包括部件或机器的规格（性能）尺寸、零件之间的配合尺寸、外形尺寸、部件或机器的安装尺寸和其它重要尺寸等。
●技术要求：说明部件或机器的性能、装配、安装、检验、调整或运转的技术要求，一般用文字写出。
●标题栏、零部件序号和明细栏：同零件图一样，无法用图形或不便用图形表示的内容需要用技术要求加以说明。
如有关零件或部件在装配、安装、检验、调试以及正常工作中应当达到的技术要求，常用符号或文字进行标注。
- 3 -7.1.3装配图的种类根据表达目的的不同可将装配图分为设计装配图、外形装配图、常规装配图、局部装配图和剖视装配图。
1. 设计装配图可行性。
如下图所示为滑动轴承轴测装配图。
2. 外形装配图3. 常规装配图常规装配图清楚表达各个部件的装配关系及其作用，包括外形及剖视图、必要的尺寸- 5 -4. 局部装配图5. 剖视装配图- 6 -7.2 装配图的图形画法在零件图上所采用的各种表达方法，如视图、剖视、断面、局部放大图等也同样适用于画装配图。
但是画零件图所表达的是一个零件，而画装配图所表达的则是由许多零件组成的装配体（机器或部件等）。
装配图应该表达出装配体的工作原理、装配关系和主要零件的主要结构形状。
因此，国家标准《机械制图》对绘制装配图制定了规定画法、特殊画法和简化画法。
7.2.1装配图规定画法为了明显区分每个零件，又要确切在表示出它们之间的装配关系，对装配图的画法做了如下的规定。
1. 接触面与配合面的画法- 7 -2. 剖面线的画法3. 紧固件和实心零件的画法- 8 -7.2.2特殊画法为了能够简单而清楚地表达一些部件的结构特点，在装配图的画法上规定了一些特殊的画法。
如沿零件结合面的剖切画法、拆卸画法、假想画法、夸大画法及展开画法等。
1. 沿零件结合面的剖切画法2. 拆卸画法为了表示部件的内部结构，可以假想将某些零件拆去，然后进行投影，其它视图按不拆画出。
采用拆去画法时，应在对应的视图上标明拆去零件的编号或名称。
3. 假想画法以下两种情况可以采用假想画法，被假想的零部件采用双点画线表示。
- 9 -4. 夸大画法不接触表面的小间隙、薄垫片、小直径的弹簧等，可以不按比例画出，而是采用适当加大尺寸画出。
5. 展开画法- 10 -1. 简化画法装配图主要表达的是部件的装配关系、工作原理，主要零部件的结构等，因此在装配图的表达中，应当尽量采用简化画法。
其主要表现在以下几个方面：●●7.3 装配图的标注与技术要求装配图的作用与零件图不同，因此，在图上标注尺寸的要求也不同。
在装配图上应该按照对装配体的设计或生产的要求来标注某些必要的尺寸。
除尺寸标注外，装配图中还应包括技术要求、零件编号、零件明细栏等要素。
7.3.1装配图的尺寸标注装配图上的尺寸应标注清晰、合理，零件上的尺寸不一定全部标出，只要求标注与装配有关的几种尺寸。
一般常注的有性能（规格）尺寸、装配尺寸、安装尺寸、外形尺寸，以及其它重要尺寸等。
1. 性能（规格）尺寸规格尺寸或性能尺寸是机器或部件设计时要求的尺寸。
2. 装配尺寸装配尺寸包括保证有关零件间配合性质的尺寸、保证零件间相对位置的尺寸、装配时进行加工的尺寸。
3. 安装尺寸机器或部件安装到基础或其它设备上时所必需的尺寸。
4. 外形尺寸机器或部件整体的总长、总高、总宽。
它是运输、包装和安装必须提供的尺寸，如厂房建设、包装箱的设计制造、运输车辆的选用都涉及到机器的外形尺寸。
外形尺寸也是用户选购的重要数据之一。
5. 其他重要尺寸在设计中经过计算而确定的尺寸，如运动零件的极限位置尺寸、主要零件的重要尺寸等。
上述几种尺寸在一张装配图上不一定同时都有，有的一个尺寸也可能包含几种含义。
应根据机器或部件的具体情况和装配图的作用具体分析，从而合理地标注出装配图的尺寸。
7.3.2装配图上的技术要求技术要求是指在设计中，对机器或部件的性能、装配、安装、检验和工作所必需达到的技术指标以及某些质量和外观上的要求。
如一台发动机在指定工作环境（如温度）下，能达到的额定转速、功率，装配时的注意事项，检验所依据的标准等。
技术要求一般注写在装配图的空白处，对于具体的设备其涉及的专业知识较多，可以参照同类或相近设备，结合具体的情况进行编制。
1. 装配图上的零件编号装配图的图形一般较复杂，包含的零件种类和数目也较多，为了便于在设计和生产过程中查阅有关零件，在装配图中必须对每个零件进行编号。
下面介绍零件编号的一般规定及序号的标注方法。
2. 零件编号的一般规定零件编号的原则如下：●装配图中每种零、部件都必须编写序号。
同一装配图中相同的零、部件只编写一个序号，且一般只注一次。
●零、部件的序号应与明细栏中的序号一致。
●同一装配图中编写序号的形式应一致。
3. 序号的标注方法(a) (b) (c)序号的字体应比尺寸数字的大一号，序号应按顺时针或逆时针方向整齐地排列在水平线或垂直线上，间距尽可能相等。
标准件也可以单独成一个系统进行编号，明细表单独画出。
也可以在图中指引线末端的水平线上直接标注名称、规格、国标号。
7.3.3件明细栏零件明细栏是说明装配图中每一个零件、部件的序号、图号、名称、数量、材料、重量等资料的表格，是看图时根据图中零件序号查找零件名称、零件图图号等内容的重要资料，也是采购外购件、标准件的重要依据。
定。
位置不够时，可以紧靠在标题栏的左侧自下而上延续。
●如果标题栏的上方无法配置标题栏时，可以作为装配图的续页按照A4幅面单独画出，其顺序为自上而下延伸，还可以续页。
在每一页明细栏的下方配置标题栏，在标题栏中填写与装配图一样的名称和代号。
●当装配图画在两张以上的图纸上时，明细栏应该放在第一张装配图上。
●明细栏中的代号项填写图样相应部分的图样代号（图号）或标准件的标准号。
部件装配图图号一般以00结束，如GZ-02-00表示序号为2的部件的装配图图号，GZ-02-01则表示该部件的第一个零件或子部件的图号。
7.4 装配图的绘制方法与步骤装配图的绘制一般要经过了解和分析装配体、拆卸装配体、画装配示意图、画零件草图和画装配图等步骤。
7.4.1了解和分析装配体要正确地表达一个装配体，必须首先了解和分析它的用途、工作原理、结构特点以及装拆顺序等情况。
对于这些情况的了解，除了观察实物、阅读有关技术资料和类似产品图样外，还可以向有关人员学习和了解。
4. 拆卸装配体在拆卸前，应准备好有关的拆卸工具，以及放置零件的用具和场地，然后根据装配的特点，按照一定的拆卸次序，正确地依次拆卸。
拆卸过程中，对每一个零件应扎上标签，记好编号。
对拆下的零件要分区分组放在适当地方，以免混乱和丢失。
这样，也便于测绘后的重新装配。
对不可拆卸连接的零件和过盈配合的零件应不拆卸，以免损坏零件。
7.4.2画装配示意图装配示意图一般是用简单的图线画出装配体各零件的大致轮廓，以表示其装配位置、装配关系和工作原理等情况的简图。
国家标准《机械制图》中规定了一些零件的简单符号，画图时可以参考使用。
7.4.3画零件草图把拆下的零件逐个地徒手画出其零件草图。
对于一些标准零件，如螺栓、螺钉、螺母、垫圈、键、销等可以不画，但需确定它们的规定标记。
画零件草图时应注意以下三点：●对于零件草图的绘制，除了图线是用徒手完成的外，其它方面的要求均和画正式的零件工作图一样。
●零件的视图选择和安排，应尽可能地考虑到画装配图的方便。
●零件间有配合、连接和定位等关系的尺寸，在相关零件上应注得相同。
7.4.4画装配图根据装配体各组成件的零件草图和装配示意图就可以画出装配图。
画装配图前需要拟定表达方案。
表达方案应包括选择主视图、确定视图数量和各视图的表达方法。
1. 选择主视图一般按装配体的工作位置选择，并使主视图能够反映装配体的工作原理、主要装配关系和主要结构特征。
2. 确定视图数量和表达方法主视图选定之后，一般地只能把装配体的工作原理、主要装配关系和主要结构特征表示出来，但是，只靠一个视图是不能把所有的情况全部表达清楚的。
因此，就需要有其他视图作为补充，并应考虑以何种表达方法最能做到易读易画。
如图5-21所示，滑动轴承的俯视图表示了轴承顶面的结构形状，以及前后左右都是这一特征。
为了更清楚地表示下轴瓦和轴承座之间的接触情况，以及下轴瓦的油槽形状，所以在俯视图右边采用了拆卸剖视。
在左视图中，由于该图形亦是对称的，故取A —A 半剖视。
这样既完善了对上轴瓦和轴承盖及下轴瓦和轴承座之间装配关系的表达，也兼顾了轴承侧向外形的表达。
又由于件9油杯是属于标准件，在主视图中已有表示，故在左视图中予以拆掉不画。
3. 画装配图的步骤画装配图的步骤详细步骤如下：Setp01:根据所确定的视图数目、图形的大小和采用的比例，选定图幅；并在图纸上进行布局。
在布局时，应留出标注尺寸、编注零件序号、书写技术要求、画标题栏和明细栏的位置。
Setp02:画出图框、标题栏和明细栏。
Setp03:画出各视图的主要中心线、轴线、对称线及基准线等。
Setp04:画出各视图主要部分的底稿。
通常可以先从主视图开始。
根据各视图所表达的主要内容不同，可采取不同的方法着手。
如果是画剖视图，则应从内向外画。
这样被遮住的零件的轮廓线就可以不画。
如果画的是外形视图，一般则是从大的或主要的零件着手。
Setp05:画次要零件、小零件及各部分的细节。
Setp06: 加深并画剖面线。
在画剖面线时，主要的剖视图可以先画。
最好画完一个零件所有的剖面线，然后再开始画另外一个，以免剖面线方向的错误。
