主变压器中性点零序过流
(完整版)主变零序保护的知识
主变零序保护的知识1 概述变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。
本文就变压器的零序电流保护的一些特点进行介绍。
2 零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。
下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。
如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。
如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。
我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。
3 变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。
可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。
110KV电网主变中性点接地方式分析
110KV电网主变中性点接地方式分析摘要：电力系统中变压器中性点接地方式的选择是一个综合性的技术问题，本文概述了目前电网的几种接地方式，分析了多个变压器时主变110kV侧的中性点接地方式，提出了主变接地方式选择应注意的问题。
关键词：变压器；中性点；接地方式引言电力系统中变压器中性点接地方式的选择是一个综合性的技术问题，它与系统的供电可靠性、短路电流大小、过电压大小及绝缘配合、保护配置、系统稳定、通信干扰等关系密切。
变压器中性点接地方式的选择直接影响到电网的安全稳定运行。
在电网系统中，变压器中性点直接接地系统在发生接地故障时，尤其是单相接地故障时，接地相的故障电流较大，非故障相对地电压不升高，这种系统称为大电流接地系统。
在大电流接地系统中，零序电压和接地电流的分布及大小主要取决于系统中中性点直接接地变压器的分布。
在电网发生的故障中，接地故障占80%以上。
因此，合理的选择主变中性点接地方式，快速的切除故障，可以提高系统的供电可靠性。
1 中性点接地方式介绍1.1 中性点直接接地中性点直接接地，就是将中性点直接与大地连接。
当发生单相接地时，其单相接地电流非常大，甚至会超过三相短路，任何故障将会引起断路器跳闸。
我国的110kV及以上变电站变压器多采用中性点采用直接接地方式，对于直接接地系统，发生单相接地时，非故障相的工频电压升高低于1.4 倍相电压；断路器响应时间短，跳开故障线路及时，设备承受过电压的时间相对较短，可降低设备的绝缘水平，从而使降低电网的造价。
但中性点直接接地系统的缺点是发生单相接地短路时，短路电流大，要迅速切除故障部分，使供电可靠性降低。
1.2 中性点不接地中性点不接地系统，又称小电流系统。
该方式不需附加设备，投资较省，适用于农村10kV 架空线路长的供电网络。
它的另一个优点是发生单相短路时，单相接地电流很小，对邻近通信线路、信号系统的干扰小，一般此时保护只动作于信号而不动作于跳闸，供电线路可以继续运行，但电网长期一相接地运行，其非故障相电压升高，绝缘点被击穿，而引起两相接地短路，最终将严重损毁电气设备。
220kV变电站主变中性点运行方式
220kV变电站主变中性点运行方式摘要：220kV主变中性点接地方式与电网结构、绝缘水平、供电可靠性、保护的配置及发生接地故障时的短路电流及分布等方面都有很大的关系。
本文介绍了变压器中性点的几种运行方式及其特点，分析了220kV变电站主变中性点正常情况下的运行方式，及其零序网络。
关键词：主变；运行方式；零序网络引言电网中变压器中性点接地方式的选择，对电网的安全经济运行具有重要的作用。
它与电网的绝缘水平、保护配置、系统的供电可靠性、发生接地故障时的短路电流及分布等关系密切⑴。
一、变压器中性点运行方式三相交流电力系统中，变压器的中性点有三种运行方式：中性点不接地、中性点经阻抗或消弧线圈接地、中性点直接接地。
（一）中性点不接地中性点不接地系统发生单相短路时，故障相电压为零，正常相电压为原来的3倍，中性点电位由零变为相电压 .一，此时的短路电流为电容电流一-，线电压不变。
因此变压器中性点不接地方式运行对变压器的绝缘工频耐压水平要求更高，由于电容电流较小，当发生单相接地故障时，允许系统短时运行，提高了系统的可靠性。
中性点不接地系统中，零序网络没有形成回路，在发生不平衡故障时，系统中没有零序阻抗，也不会产生零序电流。
（二）中性点经消弧线圈接地对于线路较长的系统，输电导线对地电容较大，因而电容电流较大，中性点消弧线圈可以有效补偿电容电流，泄放线路上的过剩电荷来限制过电压。
然而，这种接地方式会使中性点电位升高，对变压器中性点绝缘要求较高。
（三）中性点直接接地当发生单相短路故障时，中性点直接接地系统的故障点短路电流较大，会引起停电，同时对运行人员及设备的安全构成威胁。
但这种运行方式下，中性点电位稳定，接近于零，正常相电压不变，不易引起相间短路。
中性点直接接地方式多见于110kV以上的电网。
因为110 kV以上的电网单相接地的概率比中低压电网小，所以只要提高输电线路的耐雷水平，安装自动重合闸装置，就可以基本实现系统的安全运行［2］。
变压器零序保护与间隙保护

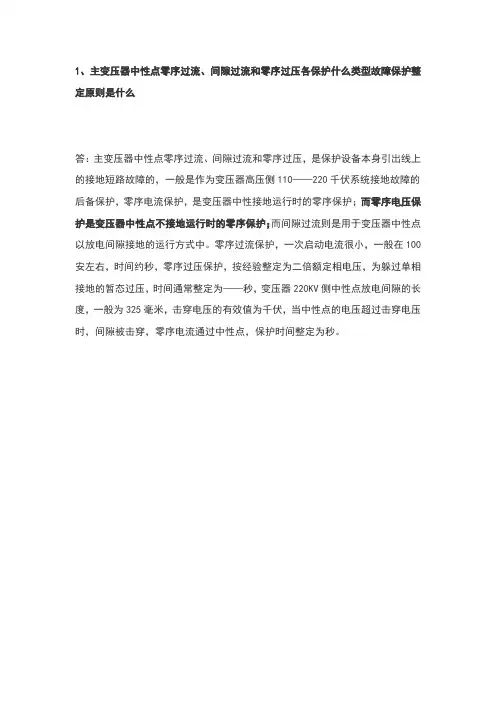

1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障保护整定原则是什么
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。
零序过流保护，一次启动电流很小，一般在100安左右，时间约秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为——秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为秒。
变压器零序方向过流保护
零序方向过流保护小结变压器高压侧（110kV 及以上）及中压侧一般为中性点直接接地系统(又称大接地电流系统),当发生接地短路时,将出现很大的零序电流,对变压器的电气性能产生极大的危害,因此必须配备接地短路保护。
变压器单相接地短路的主保护为比率制动式差动或零序差动，同时应装设后备保护，作为变压器高压绕组和相邻元件接地故障的后备。
一、变压器接地后备保护概述变压器因其绝缘水平和接地方式的不同，所配置的接地短路后备保护也不同。
对于全绝缘变压器，中性点装设接地隔离刀闸和避雷器，隔离刀闸闭合为中性点直接接地方式，隔离刀闸断开为中性点不接地运行方式。
中性点直接接地运行时用零序过流保护，中性点不接地运行时用零序过压保护。
对于分级绝缘变压器，若其中性点绝缘水平低，中性点必须直接接地，若其中性点绝缘水平较高，则中性点可以直接接地，也可在系统不失去接地点的情况下不接地运行，其大多装设放电间隙。
在220kV 系统中的变压器，他们的中性点仅部分接地，另一部分不接地。
当发生接地故障时应先跳开不接地变压器，然后跳开接地变压器。
因此，这类变压器接地后备保护的配置需要考虑该变压器中性点在系统中的接地情况。
对于中性点未装设放电间隙的分级绝缘变压器，若其中性点直接接地，则用零序过流保护，若其中性点不接地，则用零序联跳保护。
对于中性点装设放电间隙的分级绝缘变压器，中性点直接接地运行时用零序过流保护，中性点不接地时用间隙零序保护。
综上所述，中性点直接接地变压器的接地故障后备保护无一例外地采用零序过流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。
二、零序方向过流保护逻辑零序方向过流保护一般由“零序过流元件”和“零序方向元件”相与构成，如果带零序电压闭锁，则由“零序过流元件”、“零序方向元件”和“零序电压闭锁元件”相与构成。
其逻辑图如图1所示。
图1 零序方向过流保护逻辑框图零序电压闭锁元件的零序电压取自TV 开口三角。
继电保护试题库-技术比武

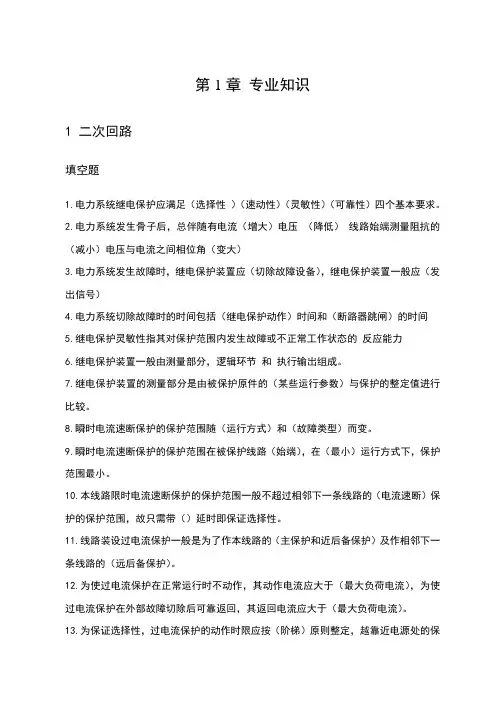

第1章专业知识1 二次回路填空题1.电力系统继电保护应满足（选择性）（速动性）（灵敏性）（可靠性）四个基本要求。
2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和（断路器跳闸）的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。
7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。
8.瞬时电流速断保护的保护范围随（运行方式）和（故障类型）而变。
9.瞬时电流速断保护的保护范围在被保护线路（始端），在（最小）运行方式下，保护范围最小。
10.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的（电流速断）保护的保护范围，故只需带（）延时即保证选择性。
11.线路装设过电流保护一般是为了作本线路的（主保护和近后备保护）及作相邻下一条线路的（远后备保护）。
12.为使过电流保护在正常运行时不动作，其动作电流应大于（最大负荷电流），为使过电流保护在外部故障切除后可靠返回，其返回电流应大于（最大负荷电流）。
13.为保证选择性，过电流保护的动作时限应按（阶梯）原则整定，越靠近电源处的保护，动作时限越（长）。
14.线路纵差动保护是通过比较被保护线路首、末端（电流的大小和相位）的原理实现的，因此它不反应（外部故障）。
15.变压器采用的接线方式，在正常情况下（三角形）侧电流超前（星形）侧电流30°16.在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的（型号不同）对它们（产生不平衡电流）的影响接线变压器的纵差动保护，其相位补偿的方法是将变压器星形侧的TA接成（三角形）变压器三角形侧的TA接成（星形）18.变压器低电压启动的过电流保护的启动元件包括（电流）继电器和（低压）继电器。
中性点直接接地系统的零序电流保护讲解
第三章 中性点直接接地系统的零序电流保护一、零序电流保护及其在系统中的作用不对称短路的计算相当于在短路点增加了一个额外附加阻抗的三相短路如下:可见零序电流的大小与系统运行方式有关。
但零序电流在零序网罗中的分布只与零序网络的结构以及变压器中性点接地的数目和位置有关。
图3-31（ b ）为其短路计算的零序等效网络。
在零序等效网络中，零序电流看成是故障点F 出现一个零序电压U F0产生的，其方向取由母线流向故障点为正。
零序电压的方向采用线路高于大地的电压为正。
这样，A 母线的零序是电压表示为。
11)(oT o oA Z I U ∙∙-= （3-48）该处零序电压与零序电流之间的相位差是由Z 0T1的阻抗角决定的，与线路的零序阻抗无关，线路两端零序功率方向实际上都是由线路流向母线，与正序功率的方向相反利用零序分量构成线路接地短路的继电保护装置，由于工作原理与结构简单，不受负荷电流影响，保护范围比较稳定，正确动作率高达97%等优点，在我国大接地电流系统的不同电压等级电网的线路上，广泛装设带方向性和不带方向性的多段式零序电流保护，作为反应接地短路的基本保护。
二、中性点直接接地系统变压器中性点接地原则中性点直接接地系统发生接地短路时，线路上零序电流的大小和分布，主要决定于电网中线路的零序阻抗和中性点接地变压器的零序阻抗以及中性点接地变压器的数目和位置，对于变压器中性点接地的原则：（1）发电厂及变电站低压侧有电源的变压器，若变电站中只有单台变压器运行，其中性点应接地运行，以防止出现不接地系统的工频过电压。
（2）自耦变压器和有绝缘要求的其它变压器其中性点必须接地运行；（3）T接于线路上的变压器，以不接地运行为宜。
当T接变压器低压侧有电源时，则应采取防止接地故障时产生工频过电压的措施，最好故障时将小电源解裂；（4）为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再将其断开。
（5）从保护的整定运行出发，还应做如下考虑：变压器中性点接地运行方式的安排，应尽量保持同一厂（站）内零序阻抗基本不变，如：有两台及以上变压器时，一般只将一台变压器中性点接地运行，当该变压器停运时，将另一台中性点不接地变压器中性点直接接地运行，并把它们分别接于不同的母线上，当其中的一台中性点直接接地变压器停运时，将另一台中性点不接地的变压器直接接地。
变压器的零序电流保护
变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。
本文就变压器的零序电流保护的一些特点进行介绍。
2零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。
下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。
如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。
如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。
我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。
3变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。
可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。
主变零序保护及中性点不接地保护
什么叫主变零序电压保护？1.中性点直接接地运行时的零序保护变压器零序保护由零序电流保护组成，电流元件接到变压器中性点电流互感器的二次侧。
为提高可靠性和满足选择性，变压器中性点均配置两段式零序电流保护，每段均设置两个延时。
零序保护I段的动作电流延时t1和t2与相邻元件单相接地保护I段相配合。
一般取t1=0.5～1.Os，而取t2=t1+△t为时限阶段。
零序保护I段以t1延时动作于母线解列，以缩小故障影响范围；动作后仍不能消除故障，再以t2延时动作于发变组解列灭磁。
设置I段的目的主要是对付母线及其附近的短路，因这类故障对电力系统影响特别严重，应尽快切除。
零序保护Ⅱ段的动作电流及相应的延时t3和t4与相邻元件零序保护的后备段相配合，而t4=t3+△t。
t3作用于母线解列，t4作用于解列灭磁。
为防止变压器与系统并列之前，在变压器高压侧发生单相接地而误跳母联断路器，零序保护动作于母线解列的出口回路应经主变高压侧断路器的辅助触点闭锁。
2.主变中性点不接地运行时的零序保护22OKV及以上的大型变压器高压绕组均采用分级绝缘，绝缘水平偏低，例如220kV变压器中性点冲击耐压为400kV，l0 min；工频耐压为200kV。
主变不接地运行时，单相接地故障引起的工频过电压将超过变压器中性点绝缘水平。
如220kV主变最高工作电压为242kV，而其中性点不能长时间耐受242/√3=140kV的稳态电压，同时暂态电压值可能高达252kV（取暂态系数为1.8），超过了工频过电压允许值200kV，这时中性点避雷器可能会在暂态过电压下放电。
避雷器按冲击过电压设计，热容量小，在工频过电压下放电后不能灭弧，将造成避雷器爆炸。
另外在系统故障引起断路器非全相跳、合闸时，若发生失步也会使中性点与地之间最高电压超过中性点耐压允许值，甚至引起避雷器爆炸。
对此,前述零序保护往往不能起到保护作用，故目前在变压器中性点装设了放电间隙作为过电压保护。
主变零序电流和间隙电流保护
今天去武垣站干活，发现在220KV侧中性点保护间隙后面串有一个CT，以前220KV 站里从没有见到过，问了几个人都不知道是干什么的，估计是零序电流保护。
回来上网上搜了搜，原来是间隙电流保护，下面说一下间隙电流保护和零序电流保护：目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。
为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。
由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。
为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。
中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。
当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。
中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出，间隙零序过压的问题请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？间隙零序过压时间一般整定为0.5s，动作后跳各侧开关。
这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？110kV系统的PT辅助绕组为什么是100V先请看系统运行中的过电压：电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。
零序过流保护
零序过流保护，主要作为变压器中性点接地运行时接地故障后备保护。
下面以RCS-978E 变压器保护装置为例来介绍。
其他具有相同保护原理的保护测试可参考此测试方法。
RCS-978E 变压器保护装置中的零序过流保护通过整定控制字可控制各段零序过流是否经方向闭锁，是否经零序电压闭锁，是否经谐波闭锁，是否投入，跳哪几侧开关。
方向元件所采用的零序电流：装置设有‘零序方向判别用自产零序电流’控制字来选择方向元件所采用的零序电流。
若‘零序方向判别用自产零序电流’控制字为‘1’，方向元件所采用的零序电流是自产零序电流；若‘零序方向判别用自产零序电流’控制字为‘0’，方向元件所采用的零序电流为外接零序电流。
方向元件：装置分别设有‘零序方向指向’控制字来控制零序过流各段的方向指向。
当‘零序方向指向’控制字为‘1’时，方向指向变压器，方向灵敏角为255°；当‘零序方向指向’控制字为‘0’时，表示方向指向系统，方向灵敏角为75°。
同时装置分别设有‘零序过流经方向闭锁’控制字来控制零序过流各段是否经方向闭锁。
当‘零序过流经方向闭锁’控制字为‘1’时，本段零序过流保护经过方向闭锁。
a）方向指向系统b）方向指向变压器图3.6.1 零序过流方向元件图注意：方向元件所用零序电压固定为自产零序电压。
以上所指的方向均是指零序电流外接套管CT 或自产零序电流CT 的正极性端在母线侧（变压器中性点的零序电流CT 的正极性端在变压器侧），否则以上说明将与实际情况不符。
零序过流I 段和II 段所采用的零序电流：装置分别设有‘零序过流用自产零序电流’控制字来选择零序过流各段所采用的零序电流。
若‘零序过流用自产零序电流’控制字为‘1’时，本段零序过流所采用的零序电流为自产零序电流；若‘零序过流用自产零序电流’控制字为‘0’时，本段零序过流所采用的零序电流是外接零序电流。
零序过流III 段固定为外接零序电流。
零序电压闭锁元件：装置设有‘零序过流经零序电压闭锁’控制字来控制零序过流各段是否经零序电压闭锁。
浅谈主变低压侧中性点经小电阻接地零序电流保护的应用
浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。
关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。
做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。
1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。
外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。
1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。
在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。
另，接入电阻rn，能有效抑制接地过电压。
中性点接入电阻rn后，电网中的c0与rn 形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。
这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。
变压器零序保护与间隙保护
.
1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障？保护整定原则是什么？
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。
零序过流保护，一次启动电流很小，一般在100安左右，时间约0.2秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为0.1——0.2秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为127.3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为0.2秒。
..。
《220kV和110kV主变压器中性点过电压保护配置与使用意见》
220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。
1. 自耦变压器中性点必须直接接地运行。
2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。
3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV 时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV 时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV 时，中性点必须直接接地运行。
4．电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。
云南电网主变压器中性点接地运行数目均由省调统一分配及管理，各运行单位不得随意更改，需要改变变压器中性点运行方式时，应事先得到省调同意。
在操作过程中允许某一厂站中性点接地数短时超过规定。
主变压器零序过流保护和间隙过流保护配合分析
发生变化， 所以此时的主变保护定值要进行相应
调整。 因为在操作主变高压侧断路器前， 为了防
流保护同时投入， 避免倒闸操作中误操作主变保护
过流保护 ［４］ ； 另一种是按调控规程， 零序过流保
护和间隙过流保护随主变中性点接地方式改变而投
入、 退出 ［５－６］ 。 当主变中性点直接接地运行时， 投
ｔｒａｎｓｆｏｒｍｅｒ ｇａｐ ａｎｄ ｚｅｒｏ ｓｅｑｕｅｎｃｅ ｐｒｏｔｅｃｔｉｏｎ ａｎｄ ｌｏｗ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ｓｗｉｔｃｈｉｎｇ ｏｐｅｒａｔｉｏｎ ｉｎ ｓｗｉｔｃｈｉｎｇ ｏｐｅｒａｔｉｏｎ， ｗｈｉｃｈ ｈａｓ ｓｉｇｎｉｆｉｃａｎｃｅ
ｆｏｒ ｏｐｅｒａｔｉｏｎ ａｎｄ ｍａｉｎｔｅｎａｎｃｅ ｓｗｉｔｃｈｉｎｇ ｏｐｅｒａｔｉｏｎ ｉｎ ｓｕｂｓｔａｔｉｏｎ．
ｒｅｎｔ ｐｒｏｔｅｃｔｉｏｎ ａｎｄ ｇａｐ ｐｒｏｔｅｃｔｉｏｎ ｏｆ ｔｒａｎｓｆｏｒｍｅｒ， ｉｔ ａｎａｌｙｚｅｓ ｔｈｅ ａｃｔｕａｌ ｗｉｒｉｎｇ ｍｏｄｅ ｏｎ ｓｉｔｅ， ａｎｄ ｇｉｖｅｓ ｔｈｅ ｍａｔｃｈｉｎｇ ｐｒｉｎｃｉｐｌｅ ｏｆ ｚｅｒｏ
ｓｅｑｕｅｎｃｅ ａｎｄ ｇａｐ ｐｒｏｔｅｃｔｉｏｎ ｉｎ ｔｈｅ ｎｅｕｔｒａｌ ｐｏｉｎｔ ｓｗｉｔｃｈｉｎｇ ｏｐｅｒａｔｉｏｎ ｏｆ ｍａｉｎ ｔｒａｎｓｆｏｒｍｅｒ． Ｉｔ ｓｏｌｖｅｓ ｔｈｅ ｐｒｏｂｌｅｍｓ ｏｆ ｍｉｓｍａｔｃｈ ｏｆ ｍａｉｎ
入零序过流保护， 退出间隙过流保护； 当主变中性
点经间隙接地运行时， 投入间隙过流保护， 退出零
序过流保护 ［７－８］ 。 在主变送电操作前， 若主变中性
止出现操 作 过 电 压， 主 变 中 性 点 接 地 开 关 闭 合，
主变零序过流保护的作用
主变零序过流保护的作用1.引言1.1 概述主变零序过流保护是电力系统中重要的保护措施之一。
电力系统中的主变厂电压等级高，承担着电能的传输和配电任务，因此对主变进行保护显得尤为重要。
而零序过流保护则是针对主变中可能出现的零序故障所设计的一项保护手段。
在电力系统中，零序故障是指电流中存在非平衡的情况，即三相电流不相等。
主变零序过流保护主要是为了防止这种非平衡电流导致主变故障和设备损坏，进而保护系统的安全稳定运行。
主变零序过流保护的作用主要体现在以下几个方面。
首先，它能够及时地检测零序故障，并迅速切除故障分支，防止故障扩大和蔓延，从而避免了设备的损坏和系统的停电。
其次，主变零序过流保护还能够在故障发生时及时报警，提醒运维人员进行检修和排除故障，保证电力系统的安全运行。
此外，主变零序过流保护还能够提高电力系统的可靠性和稳定性，保障用户的用电需求得到满足。
综上所述，主变零序过流保护在电力系统中扮演着至关重要的角色。
它不仅可以保护主变及相关设备的安全运行，还能提高系统的可靠性和稳定性。
为了确保电力系统的正常运行，必须高度重视主变零序过流保护的作用，加强对其原理和操作方法的研究与应用。
只有这样，才能更好地保障电力系统的安全稳定运行，服务于社会经济的发展。
1.2文章结构1.2 文章结构本文将分为以下几个部分来探讨主变零序过流保护的作用：第一部分为引言，主要概述本文的主题和内容，并介绍主变零序过流保护的背景和重要性。
第二部分为正文，主要分为两个子部分来介绍主变零序过流保护的定义、原理和作用。
在2.1节中，将对主变零序过流保护的定义和原理进行详细解读，包括其基本概念、工作原理以及常见的保护方式。
在2.2节和2.3节中，将分别探讨主变零序过流保护的两个主要作用。
其中，2.2节将重点介绍主变零序过流保护在保护主变正常运行和延长设备寿命方面的作用，包括防止主变过载和短路故障的影响。
而2.3节将重点探讨主变零序过流保护在提高电网稳定性和保障供电可靠性方面的作用，包括对电网故障的快速检测和隔离，以及对系统负荷均衡的调节能力。
变压器零序方向过流保护(借鉴材料)
零序方向过流保护小结变压器高压侧（110kV及以上）及中压侧一般为中性点直接接地系统(又称大接地电流系统),当发生接地短路时,将出现很大的零序电流,对变压器的电气性能产生极大的危害,因此必须配备接地短路保护。
变压器单相接地短路的主保护为比率制动式差动或零序差动，同时应装设后备保护，作为变压器高压绕组和相邻元件接地故障的后备。
一、变压器接地后备保护概述变压器因其绝缘水平和接地方式的不同，所配置的接地短路后备保护也不同。
对于全绝缘变压器，中性点装设接地隔离刀闸和避雷器，隔离刀闸闭合为中性点直接接地方式，隔离刀闸断开为中性点不接地运行方式。
中性点直接接地运行时用零序过流保护，中性点不接地运行时用零序过压保护。
对于分级绝缘变压器，若其中性点绝缘水平低，中性点必须直接接地，若其中性点绝缘水平较高，则中性点可以直接接地，也可在系统不失去接地点的情况下不接地运行，其大多装设放电间隙。
在220kV 系统中的变压器，他们的中性点仅部分接地，另一部分不接地。
当发生接地故障时应先跳开不接地变压器，然后跳开接地变压器。
因此，这类变压器接地后备保护的配置需要考虑该变压器中性点在系统中的接地情况。
对于中性点未装设放电间隙的分级绝缘变压器，若其中性点直接接地，则用零序过流保护，若其中性点不接地，则用零序联跳保护。
对于中性点装设放电间隙的分级绝缘变压器，中性点直接接地运行时用零序过流保护，中性点不接地时用间隙零序保护。
综上所述，中性点直接接地变压器的接地故障后备保护无一例外地采用零序过流保护，对高中压侧中性点均直接接地的自耦变和三绕组变压器，当有选择性要求时，应增设零序方向元件。
二、零序方向过流保护逻辑零序方向过流保护一般由“零序过流元件”和“零序方向元件”相与构成，如果带零序电压闭锁，所示。
图1 零序方向过流保护逻辑框图零序电压闭锁元件的零序电压取自TV开口三角。
零序过流元件的零序电流可以自产，也可取自中性点零序TA。
零序方向元件的方向电压，可以取开口三角电压，也可以取自产，但方向电流必须取自产，而不能取中性点专用零序TA的电流。
变压器中性点间隙零序过流保护改进
变压器中性点间隙零序过流保护改进佚名【摘要】为了限制短路电流和满足继电保护整定需要，在220 kV变压器中性点装设放电间隙作为过电压保护。
通过两起主变间隙保护动作事故，分析得出间隙击穿的原因是在单线带双变终端变电站中，线路发生单相接地故障时，零序暂态过电压会经终端站反射叠加，在变压器高频振荡作用下传导到不接地变压器中性点上形成过电压，导致间隙击穿事故。
据此可在二次和系统管理方面采取措施，避免主变压器在中性点未出现危险过电压时间隙击穿导致主变跳闸，有效减少事故范围。
%To limit short-circuit current and meet the requirement of setting of relay protection , discharge gap is arranged in the neutral point of transformers as overvoltage protection .Two faults of several main transformers trip-ping-out were analyzed and the results revealed that when the single-phase grounding fault happened in a single with double terminal substation , the terminal reflection stack of zero sequence transient overvoltage under the impact of high frequency oscillation was conducted to the no-grounding transformer neutral point to form overvoltage , callsing the gap breakdown .It can be inferred that measures can be taken in protection and system management aspects to avoid main transformer triping caused by gap breakdown when the main transformer neutral point is not in danger of overvoltage and thus reduce the range of accident .【期刊名称】《电力科学与工程》【年(卷),期】2015(000)008【总页数】6页(P14-19)【关键词】继电保护;单相接地;中性点间隙保护;故障分析【正文语种】中文【中图分类】TM933变压器是电力系统发、变、送、用环节中最重要、最昂贵的设备之一，其运行状态的安全、可靠性影响着整个电网运行链的完整性。
变压器的零序电流保护
二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。
正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。
发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。
电流继电器起动后，常开触点闭合，起动时间继电器KT1。
时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。
不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。
小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。
若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。
若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。
零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。
设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。
根据经验，零序电压继电器的动作电压一般为5V。
当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。
即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。
一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。
变压器产生零序电流的原因
变压器产生零序电流的原因1. 引言变压器是电力系统中常用的电力设备，用于改变交流电压的大小。
在变压器运行过程中，有时会出现零序电流的现象。
本文将详细介绍变压器产生零序电流的原因，并对其影响和防护措施进行探讨。
2. 零序电流的概念零序电流是指在三相对称系统中，三相线路或设备中的相同相位上出现的不平衡电流。
它通常由非对称负荷或故障引起，会导致系统不稳定和设备损坏。
3. 变压器产生零序电流的原因变压器产生零序电流主要有以下几个原因：3.1 对称负载不平衡当变压器连接对称负载时，如果三相负载不完全均衡，会导致负载之间存在差异。
由于负载不平衡，使得各相之间存在差异性导致了零序电流的产生。
3.2 非线性负载非线性负载是指在工作过程中其阻抗随着电压或电流的变化而变化的负载。
非线性负载会产生谐波，这些谐波会引起零序电流的产生。
3.3 地线故障地线故障是指主电路中一相或多相与地之间发生短路。
当地线故障发生时，会导致零序电流通过变压器的中性点，从而产生零序电流。
3.4 变压器绕组不对称如果变压器绕组不对称，即绕组匝数或连接方式存在差异，会导致变压器产生不平衡。
这种不平衡会引起零序电流的产生。
3.5 非标准接地方式在某些特殊情况下，系统采用非标准接地方式，如阻抗接地、无接地等，会导致零序电流的存在。
4. 零序电流对变压器的影响零序电流对变压器有以下几个主要影响：4.1 热损耗增加由于零序电流的存在，变压器铁芯和绕组会受到额外的磁场激励。
这将导致额外的磁感应强度和涡流损耗，使变压器的热损耗增加。
4.2 绝缘老化零序电流会使变压器绕组和绝缘材料受到额外的电场和热应力，导致绝缘老化加速。
长期下去，可能会导致绝缘击穿和设备故障。
4.3 振动和噪声由于零序电流的存在，变压器内部会产生不平衡的磁场，从而引起振动和噪声。
这些振动和噪声不仅会影响设备的正常运行，还可能对周围环境造成干扰。
5. 零序电流的防护措施为了减少或防止变压器产生零序电流，可以采取以下措施：5.1 对称负载均衡在设计和运行过程中，应尽量保证变压器连接对称负载，并进行负载均衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110--220千伏系统接地故障的后备保护．零序电流保护，是变压器中性点接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；间隙过流则是用于变压器中性点经放电间隙接地的运行方式中．
零序过流保护，一次启动电流很小，一般在100安左右，时间约
0．2秒．零序过压保
护，按经验整定为二倍额定相电压115，为躲过单相接地的暂态过压，时间通常整定为0．1--
0．2秒．变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为
127．3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为
0．2秒．在发生单相接地故障时，接在电流互感器上的单相接地电流继电器和零序电压继电器动作，启动时间继电器，时间继电器以整定的时限，通过信号继电器，发出信号和断开接地变压器各侧断路器
110kV线路接地故障时,电源侧为直接接地系统,对侧主变中性点不接地,此时,主变中性点会产生多高电压,主变间隙零序与对侧线路保护如何配合?望高人指点!!!
主变间隙零序与对侧线路保护不需配合，因不是同一系统。
主变间隙零序电压一般整定180V,
0.5S.
主变间隙零序电压一般整定110KV系统150V,
0.5S.220KV系统180V,
0.5S.
中性点不接地的主变单相接地中性点理论上产生100V零序电压
中性点直接接地的主变单相接地中性点理论上产生300V零序电压
主变中性点电压在主变非接地时为300V左右，接地时为173左右，反映中性点非直接接地的间隙零序电压所以设定为180V，考虑到雷击过电压、操作过电压等情况，设定时间为
0.5S。
最近我也研究了变压器的间隙保护：
1.从零序序网图可以分析，尽管你提到的变压器中性点不接地，但它仍然处在一个接地系统中（其上级变压器110kV侧接地），所以当线路系统发生基地故障时，本变压器零序电压（PT开口三角电压）是100V。
为了防止系统感应过电压、雷击过电压等的误动作，所以整定为150V（对于220kV变压器为
180V）；
2.对于时间定值，我建议你与上一级线路的接地距离II段、零序过流II段等伸入变压器的线路保护段配合，这样可以防止当由于雷击等原因造成线路保护与间隙保护同时动作，即使线路重合成功，由于变压器间隙保护动作将变压器切除，重合闸已经没有意义了。
3.希望小兄弟咱能一起探讨，期待你的信息。
[16楼][继保工人累]于2010-9-22 16:17:07对文章回复如下：
不接地变中性点零序电压一次值应为接地点零序电压，约为110kV
//
方向阻抗继电器的最大动作阻抗(幅值)的阻抗角，称为它的最大灵敏角φs 被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角ΦL，线路短路时，方向阻抗继电器测量阻抗的阻抗角φm，等于线路
的阻抗角φL，为了使继电器工作在最灵敏状态下，故要求继电器的最大灵敏角φS。
等于被保护线路的阻抗角φL。
方向阻抗继电器的最大动作阻抗(幅值)的阻抗角，称为它的最大灵敏角φs 被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角ΦL，线路短路时，方向阻抗继电器测量阻抗的阻抗角φm，等于线路的阻抗角φL，为了使继电器工作在最灵敏状态下，故要求继电器的最大灵敏角φS。
等于被保护线路的阻抗角φL。
