太阳能光伏发电系统方案书
《光伏发电系统》作业设计方案
《光伏发电系统》作业设计方案一、概述光伏发电系统是一种利用太阳能进行发电的方式，具有环保、可再生、长寿命等优点。
本设计方案旨在通过设计一个光伏发电系统，掌握光伏发电原理、系统构成及运行特点，提高学生对光伏发电技术的了解和应用能力。
二、设计目标1. 理解光伏发电系统的基本原理和工作方式；2. 掌握光伏电池的选型原则和参数计算方法；3. 设计一个合理的光伏发电系统，实现对电器设备的供电需求。
三、设计内容1. 光伏发电系统的原理及工作方式介绍- 光伏发电系统是利用光伏效应将太阳能转化为电能的过程。
光伏电池是光伏系统的核心部件，其主要由P型半导体和N型半导体组成，当太阳光照射到电池表面时，会产生电子-空穴对，形成电流。
电流经过逆变器转换成交流电，供电到电器设备。
2. 光伏电池的选型原则和参数计算方法- 光伏电池的选型需考虑到电池的类型、功率、效率等因素。
常见的光伏电池有单晶硅、多晶硅、薄膜太阳能电池等。
选型时需根据实际需求和预算来选择适合的光伏电池。
参数计算方法包括光伏电池的开路电压、短路电流、最大功率点等参数的计算。
3. 光伏发电系统的设计与搭建- 设计一个光伏发电系统，包括光伏电池组件、逆变器、控制器、蓄电池等部件的选择和搭建。
系统中应考虑到电路连接、安全保护、电能储存等问题，确保系统的稳定运行和安全性。
4. 光伏发电系统的运行与维护- 了解光伏发电系统的运行特点和维护方法，包括系统日常运行监测、故障排除、定期检查等内容。
通过学习光伏发电系统的运行和维护，提高对光伏发电技术的应用能力。
四、实施步骤1. 学习光伏发电系统的基本原理和工作方式；2. 选取合适的光伏电池和相关组件，进行参数计算和选型；3. 设计光伏发电系统的整体布局和连接方式；4. 搭建光伏发电系统，进行系统调试和测试；5. 运行光伏发电系统，监测系统运行情况并进行维护。
五、预期效果通过本设计方案的实施，学生能够深入了解光伏发电系统的原理和运行方式，掌握光伏电池的选型和参数计算方法，提高对光伏发电技术的应用能力，培养学生的工程设计和实践能力，为将来从事相关领域的工作打下良好的基础。
太阳能光伏发电系统方案
太阳能光伏发电系统方案随着全球能源需求的持续增长和对环境保护的要求日益提高，太阳能光伏发电系统作为一种清洁、可再生的能源解决方案受到越来越多的关注和使用。
本文将提出一个太阳能光伏发电系统的方案，包括系统设计、组件选择、安装和运营等方面。
1.系统设计在进行太阳能光伏发电系统设计时，需要考虑以下因素：(1)电力需求：根据电力需求确定系统的总装机容量。
通常情况下，可以通过分析历史用电数据和未来的增长趋势来预测电力需求。
(2)太阳能资源：评估所在地区的太阳能资源，包括平均日照时间、太阳辐射强度等。
这些数据将用于计算系统的发电潜力。
(3)空间和土地要求：确定所需的安装面积和土地要求。
这将决定光伏组件的布置方式，包括屋顶安装、地面安装或其他方式。
(4)系统连接类型：选择适合系统的连接类型，可以是独立运行系统或并网系统。
并网系统需要考虑与电网的连接和电力销售等问题。
(5)系统配置：确定系统的组件配置，包括光伏组件、逆变器、电池、跟踪器等。
这些组件的选择应根据电力需求、太阳能资源和预算等因素进行。
2.组件选择(1)光伏组件：根据太阳能资源和系统需求选择合适的光伏组件。
目前市场上主要有多晶硅和单晶硅两种类型的光伏组件，其效率和成本有所不同。
(2)逆变器：逆变器将直流电转换为交流电，供给给电网或用于供电。
逆变器的选择应根据系统的总装机容量和电力需求进行。
(3)电池：电池可以用于储存太阳能发电系统产生的电能，以供夜间或低辐射时段使用。
根据电力需求和可靠性要求选择合适的电池。
(4)跟踪器：太阳能跟踪器可在一天中跟踪太阳，以优化太阳能的采集效率。
根据预算和需求确定是否需要安装跟踪器。
3.安装和运营安装太阳能光伏发电系统需要以下步骤：(1)安装面选址：选择合适的安装面，可以是屋顶、地面或其他空间。
确保阳光直射，避免阴影。
(2)光伏组件安装：根据组件布置设计，安装光伏组件。
确保组件的倾角和方向合适，以获得最大的太阳能采集效率。
太阳能光伏发电系统方案

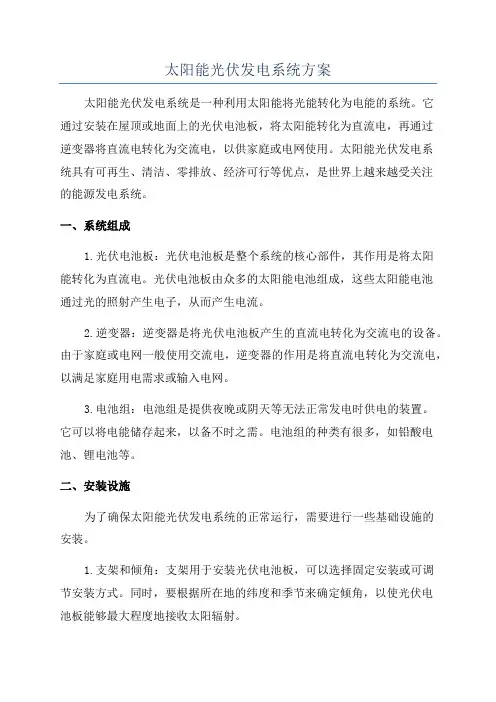

太阳能光伏发电系统方案太阳能光伏发电系统是一种利用太阳能将光能转化为电能的系统。
它通过安装在屋顶或地面上的光伏电池板，将太阳能转化为直流电，再通过逆变器将直流电转化为交流电，以供家庭或电网使用。
太阳能光伏发电系统具有可再生、清洁、零排放、经济可行等优点，是世界上越来越受关注的能源发电系统。
一、系统组成1.光伏电池板：光伏电池板是整个系统的核心部件，其作用是将太阳能转化为直流电。
光伏电池板由众多的太阳能电池组成，这些太阳能电池通过光的照射产生电子，从而产生电流。
2.逆变器：逆变器是将光伏电池板产生的直流电转化为交流电的设备。
由于家庭或电网一般使用交流电，逆变器的作用是将直流电转化为交流电，以满足家庭用电需求或输入电网。
3.电池组：电池组是提供夜晚或阴天等无法正常发电时供电的装置。
它可以将电能储存起来，以备不时之需。
电池组的种类有很多，如铅酸电池、锂电池等。
二、安装设施为了确保太阳能光伏发电系统的正常运行，需要进行一些基础设施的安装。
1.支架和倾角：支架用于安装光伏电池板，可以选择固定安装或可调节安装方式。
同时，要根据所在地的纬度和季节来确定倾角，以使光伏电池板能够最大程度地接收太阳辐射。
2.太阳能跟踪器：太阳能跟踪器可以根据太阳的位置自动调整光伏电池板的角度，以使光伏电池板始终正对太阳，提高发电效率。
然而，太阳能跟踪器相对复杂，成本较高，一般适用于大规模的太阳能发电系统。
3.电线和连接器：电线和连接器用于将光伏电池板、逆变器和电池组连接起来，以形成一个完整的电路。
这些电线和连接器需要具备较好的耐高温和耐腐蚀性能，以确保系统的安全性和稳定性。
三、应用场景1.家庭应用：太阳能光伏发电系统可以用于家庭的供电，满足家庭的日常用电需求。
由于太阳能发电系统具有可再生、清洁、零排放等特点，可以显著降低家庭的能源消耗和对传统能源的依赖。
2.工业应用：太阳能光伏发电系统可以用于各种工业场景的能源供应。
对于那些需要大量能源的企业，太阳能光伏发电系统可以成为一种经济可行且环保的能源选择。
光伏发电系统设计方案专业设计书
光伏发电工程项目方案设计书目录一、概述 (4)1.1项目概况 (4)1.2编制依据 (4)二、建设地址资源简述 (4)2.1日照资源 (4)2.2接入系统条件 (6)三、总体方案设计 (6)3.1光伏工艺部分 (6)3.2太阳电池组件选型 (7)3.3光伏阵列设计 (12)3.4系统效率分析 (15)四、电气部分 (16)4.1概述 (16)4.2系统方案设计选型 (16)4.3电气主接线 (20)4.4主要设备选型 (20)4.5防雷及接地 (30)4.6电气设备布置 (31)4.7电缆敷设及电缆防火 (31)五、工程案例 ........................................................................... 错误!未定义书签。
六、系统配置以及报价.............................................................. 错误!未定义书签。
一、概述1.1 项目概况1)建设规模：光伏系统用来供给小区道路亮化用电及楼宇亮化用电。
该系统设计使用最大负荷50KVA，为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用，系统接入市电作为辅助能源，提高系统的稳定性能。
为减少系统因直流端电流过大造成的线路损耗，系统采用220V直流接入逆变输出三相380V/220V交流。
针对固定式安装电池板，采用最佳倾角进行安装，地区最佳角度为46度（朝向正南），控制柜、逆变器及蓄电池储能系统均须安放于在室。
1.2 编制依据本初步设计说明书主要根据下列文件和资料进行编制的：1)GB50054《低压配电设计规》；2)GB50057《建筑物防雷设计规》；3)GB31／T316—2004《城市环境照明规》；4)GBJl33—90《民用建筑照明设计标准》；5)JGG／T16—921《民用建筑电气设计规》；6)GBJ１6—87《建筑设计防火规》；7)《中华人民国可再生能源法》；8)国家发展改革委《可再生能源发电有关管理规定》；二、建设地址资源简述2.1日照资源我国属世界上太阳能资源丰富的国家之一，全年辐射总量在917～2333kWh/㎡年之间。
4000W屋顶光伏发电系统方案设计说明书模板
光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。
不管是独立使用还是并网发电，光伏发电系统主要由太阳电池板(组件)、控制器和逆变器三大部份组成，它们主要由电子元器件构成，不涉与机械部件。
光伏发电系统分为独立光伏发电系统、并网光伏发电系统(1)独立光伏发电系统独立光伏发电也叫离网光伏发电。
主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统(2)并网光伏发电系统并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。
可以分为带蓄电池的和不带蓄电池的并网发电系统。
(1)背景一 XX 市家庭用户，屋面类型为水泥屋面。
主要电器设备为一盏功率为 60W 普通照明灯和一台功率为300W 电视机。
(2)用电量分析电灯和电视机每天平均使用 5 小时，每天用电量为： (60W+300W) x 5h=1800Wh (即 1.8 度) ,考虑到特殊情况的每天最大用电量为 2.5 度电。
(3)装机容量的确定据 XX 气象数据统计， XX 最 XX 续阴雨天气为 3 天，光伏发电在阴雨天连续提供的电量应达到： (3+1) X 2.5=10 (度)，因此本光伏发电系统的装机容量设定为 4000W，4000W 的光伏发电系统日均发电量约 11.2 度，用户电器按每天运行5 小时计算，可满足其正常使用4 天。
(4)系统介绍根据用户用电情况本工程选用离网光伏发电系统。
离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。
电池组件方阵在有光照情况下，电池吸收光能，电池两端浮现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。
在光生伏特效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能，。
太阳能光伏发电设计方案
太阳能光伏发电设计方案一、引言近年来，传统能源的紧缺以及环境污染问题日益凸显，太阳能光伏发电作为一种清洁可再生的能源形式，受到了广泛的关注和应用。
本文旨在提出一个太阳能光伏发电的设计方案，以满足日常用电需求，同时探讨与传统电力系统的联网方式，实现可持续发展的目标。
二、系统概述本设计方案主要由太阳能光伏电池组、逆变器、蓄电池组以及配套的监控系统组成。
太阳能光伏电池组将太阳能转化为直流电能，并通过逆变器将其转化为交流电能，供应给家庭、企事业单位。
同时，蓄电池组用于储存多余的电能，以备不时之需。
监控系统能够实时监测太阳能光伏发电系统的运行状态，并提供故障报警功能。
三、太阳能光伏电池组设计1. 太阳能电池板选择选择高效、耐用的太阳能电池板是太阳能光伏发电系统设计的基础。
目前市场上常见的太阳能电池板主要有单晶硅、多晶硅和非晶硅等材料。
根据实际需求和预算考虑，选取适当的太阳能电池板。
2. 并联与串联连接为了提高太阳能光伏发电系统的输出电压和电流，可以采用并联与串联连接方式。
通过合理的连接方式，确保系统最大化地利用太阳能资源，同时满足用电需求。
四、逆变器设计1. 逆变器的选择逆变器是将直流电能转化为交流电能的核心设备。
在选择逆变器时，需要考虑其转换效率、输出电压稳定性、负载能力等因素。
2. 逆变器的安装与布置逆变器的安装位置应选择在通风良好、阴凉、干燥的地方，以确保其正常运行和散热。
同时，在布置时要注意与其他设备的间隔，保持空气畅通，防止故障和损坏的发生。
五、蓄电池组设计1. 蓄电池的选择蓄电池是太阳能光伏发电系统的能量储存部分，其选择应考虑电压、容量、寿命以及充放电效率等方面的因素。
根据实际需要，选择适合的蓄电池类型。
2. 蓄电池的安装与管理蓄电池的安装应遵循安全规范，确保其固定牢固，避免因振动而损坏设备。
同时，定期进行蓄电池的充电与放电管理，有效延长蓄电池的使用寿命。
六、系统联网与监控1. 与电力系统的联网方式太阳能光伏发电系统可以选择与传统电力系统进行并网供电，即将太阳能光伏发电系统的电能与电网相连接。
光伏发电工程设计方案书
光伏发电工程设计方案书一、项目概述1.1 项目名称：XXXX光伏发电工程项目1.2 项目地点：XXXX地区1.3 项目规模：XXXX千瓦（kW）1.4 项目类型：分布式光伏发电系统二、工程目标2.1 设计寿命：25年2.2 系统效率：≥80%2.3 发电量：年发电量≥XXXX千瓦时（kWh）2.4 系统可靠性：系统故障率≤1%三、设计依据3.1 国家及地方光伏发电政策和技术标准3.2 项目所在地气候条件和太阳能资源3.3 项目用地条件及周围环境3.4 设备供应商的技术资料四、系统设计4.1 光伏组件4.1.1 类型：多晶硅太阳能电池组件4.1.2 规格：XXXX瓦（W）4.1.3 数量：XXXX块4.2 支架系统4.2.1 类型：固定式支架4.2.2 材料：铝合金4.2.3 设计寿命：25年4.3 逆变器4.3.1 类型：组串式逆变器4.3.2 规格：XXXX千瓦（kW）4.3.3 数量：XXXX台4.4 电气设备4.4.1 类型：开关设备、保护设备、电缆等4.4.2 设计标准：符合国家及地方电力行业标准4.5 监控系统4.5.1 类型：光伏发电监控系统4.5.2 功能：实时监测系统运行状态、发电量、环境参数等五、工程实施及进度安排5.1 施工准备：主要包括设备采购、施工图纸编制、施工队伍培训等5.2 施工阶段：主要包括基础施工、支架安装、光伏组件安装、电气设备安装、监控系统安装等5.3 验收阶段：主要包括设备调试、系统性能测试、工程验收等5.4 施工周期：预计XX个月六、投资估算6.1 设备购置费用：XXXX万元6.2 施工安装费用：XXXX万元6.3 土地租赁费用：XXXX万元6.4 其它费用：XXXX万元6.5 总投资：XXXX万元七、经济效益分析7.1 发电收益：预计年发电量≥XXXX千瓦时，按照当地电价计算，年收益≥XXXX 万元7.2 节省能源：每年可减少XXXX吨标准煤的消耗，减少XXXX吨二氧化碳排放7.3 投资回收期：预计XX年7.4 经济效益评价：本项目具有良好的经济效益和社会效益八、风险分析及应对措施8.1 政策风险：关注国家及地方光伏政策变化，及时调整项目方案8.2 技术风险：选择成熟可靠的技术和设备，加强技术培训和售后服务8.3 财务风险：合理估算项目投资，优化融资渠道，控制成本支出8.4 施工风险：加强施工现场管理，确保施工安全、质量和服务九、结论本项目采用分布式光伏发电系统，具有良好的经济效益、社会效益和环境效益。
太阳能光伏系统设计手册
太阳能光伏系统设计手册1. 简介本手册旨在为太阳能光伏系统的设计提供指导和支持。
光伏系统作为一种可再生能源发电方式，在近年来得到了广泛应用。
本手册将介绍光伏系统的基本原理、设计要点和注意事项。
2. 光伏系统原理光伏系统利用太阳能将光能直接转化为电能。
其基本原理是光伏效应，即在光照照射下，光伏电池将光能转化为直流电。
光伏系统由光伏电池组、逆变器和电网连接组成。
光伏电池组将太阳光转化为直流电，逆变器将直流电转化为交流电，然后通过电网供应电力。
3. 光伏系统设计要点光伏系统的设计需要考虑以下几个要点：3.1 太阳辐射条件太阳辐射是光伏系统发电的基础。
在设计过程中，需要考虑系统所在地的太阳辐射条件，包括太阳辐射强度、日照时间和季节变化等因素。
3.2 光伏电池组选择根据系统发电需求和所在地太阳辐射条件，选择合适的光伏电池组。
光伏电池组的选择需要考虑功率、效率、寿命和成本等因素。
3.3 逆变器选择选择适合系统的逆变器是光伏系统设计的重要环节。
逆变器将直流电转换为交流电，其选择需要考虑功率、效率、保护功能和适应性等因素。
3.4 接线和安装光伏系统的接线和安装要符合安全规范和设计要求。
光伏电池组、逆变器和电网之间的连接需要合理布线，保证电能传输效率和安全性。
3.5 监测和维护建议在光伏系统设计中考虑监测和维护功能。
监测系统可以实时监测光伏系统的发电效率和运行状态，及时发现和解决故障问题。
维护工作包括定期检查、清洁和维修，以确保光伏系统的良好运行和延长使用寿命。
4. 注意事项在光伏系统设计和使用过程中需要注意以下几个事项：4.1 国家政策和法规光伏系统设计需要遵守当地国家政策和法规，包括安全标准、接入电网要求和补贴政策等。
4.2 天气条件光伏系统的发电效率和产能受到天气条件影响，特别是阴雨天和雪天。
设计时需考虑天气因素对系统发电量的影响。
4.3 维护和保养光伏系统需要定期维护和保养，包括清洁光伏电池组、检查电缆连接、维修损坏设备等。
光伏发电系统设计方案
光伏发电系统设计方案I. 引言光伏发电系统利用太阳能将光能转化为电能，是一种清洁、可再生能源的利用方式。
本文将提供一个光伏发电系统的设计方案，包括组件选型、系统布置、电池储能以及系统控制等方面的内容。
II. 组件选型1. 光伏组件光伏组件是光伏发电系统的核心部件，其质量和性能直接影响系统的发电效率。
在选型时需考虑组件的功率、转换效率、耐久性和质保期等因素，以确保系统长期稳定运行。
同时，要根据实际可利用光照资源和发电需求，确定合适的组件数量和配置方式。
2. 逆变器逆变器是光伏发电系统将直流电转换为交流电的装置。
在选型时需考虑逆变器的功率和效率，以及其对系统安全和稳定运行的保护功能。
合适的逆变器应能适应组件功率范围，并具备过载保护、过压保护和短路保护等功能。
III. 系统布置1. 组件安装光伏组件的布置方式应充分利用可用的安装场地，并考虑组件的角度和朝向，以最大程度吸收太阳光。
在实际安装过程中，应注意组件间的间距和阴影问题，确保各组件之间不会互相影响发电效率。
2. 电缆布线电缆布线要合理规划，减少功率损耗和安全隐患。
应根据实际需求选择合适的电缆规格和截面积，以确保电能的传输效率和安全性。
此外，应注意电缆与其他设备的距离和防护措施，以防止损坏和意外事故的发生。
IV. 电池储能系统1. 动力电池在光伏发电系统中引入电池储能可以解决不可控因素和负荷需求不匹配的问题。
对于大型光伏电站，可使用锂离子电池等动力电池进行储能。
电池的容量应根据实际负荷需求和光伏发电效率选择，并配备相应的充电和放电控制系统。
2. 储能控制系统光伏发电系统需要一个储能控制系统来监控和控制电池的充电和放电过程。
储能控制系统应具备多种保护功能，如过充保护、过放保护和温度保护等，以确保电池的安全性和寿命。
V. 系统控制1. 监测与调度系统光伏发电系统应有监测与调度系统，用于实时监测和管理系统的性能和运行状态。
该系统可包括数据采集、数据传输和远程控制等功能，以实现对系统的远程监测和优化调整。
太阳能光伏发电设计方案
太阳能光伏发电设计方案1. 简介太阳能光伏发电是一种利用太阳能将光能转化为电能的技术。
光伏发电系统包括太阳能电池板、控制器、逆变器和电池组等组件，可以广泛应用于家庭、商业和工业领域。
2. 方案设计2.1 太阳能电池板太阳能电池板是光伏发电系统的核心组件，其作用是将太阳光转化为直流电能。
根据实际需求和可行性分析，确定电池板的数量和安装位置。
通过测量和计算，确定所需电池板的总功率和布置方式。
2.2 控制器控制器用于监测和控制光伏发电系统的电压、电流和功率等参数，以确保系统的稳定和高效运行。
选择适合系统需求的控制器，并根据系统参数进行配置和调试。
2.3 逆变器逆变器是将直流电转化为交流电的装置，用于将太阳能电池板产生的直流电能转化为家庭、商业或工业用电所需的交流电能。
根据用电负载的需求和系统电压等参数选择逆变器，并进行连接和设置。
2.4 电池组电池组是光伏发电系统的储能装置，用于存储多余的电能以便在夜间或阴天时使用。
选择适合系统容量和性能要求的电池组，并进行正确的连接和配置。
2.5 支架和安装根据安装位置和角度，选择合适的支架和安装方式，确保太阳能电池板能够最大限度地吸收太阳能。
进行合理的线缆布置和安全保护措施，确保光伏发电系统的安全和稳定。
2.6 系统监测和维护安装完毕后，必须进行系统的监测和维护。
定期检查太阳能电池板的清洁情况，确保其表面没有灰尘或污垢影响光吸收效果。
监测光伏发电系统的发电情况，及时发现和解决故障。
3. 性能评估3.1 发电量评估根据地理位置、太阳辐照度和系统参数等因素，对光伏发电系统的理论发电量进行评估。
结合实际使用情况，对系统的实际发电量进行监测和评估，确保系统的性能和稳定性。
3.2 经济效益评估根据太阳能电价、系统建设成本和维护费用等因素，对光伏发电系统的经济效益进行评估。
考虑到系统的回收期和投资回报率等指标，评估系统的经济可行性和可持续性。
3.3 环境影响评估光伏发电是一种清洁能源，对环境几乎没有污染。
太阳能光伏发电系统设计方案(PPT112页)
施工图设计包括：
设备接线图。 设备位置图 系统走线图 线缆选型 设备细化选型 防雷设计 配电设计 基础设计 支架强度计算 系统效率计算
2.优化设计原则
1）通过多方案比较，确定较为合理的技术方案。 2）分析选址资源情况。 3）合理布局太阳电池方阵。 4）大尺寸组件安装、快速便捷。 5）设备与设备之间的连线尽量采用短连线，要做
（2）听（沟通，问） 对地面并网工程，通过和 项目客户、相关人员、当地群众的咨询，了解掌握 当地的情况。对老客户，可直接切入重点；对新客 户，积极发展；官方客户，政策方针很重要；对政 府工程，更关注工程带来的形象效应；对于非政府 工程，则更关注工程的投资及经济性；对于BIPV工 程，需要对建筑的结构受力充分的了解。
到近处汇流。 6）选择合适的变压器是提高效率的重要环节。 7）系统要集中监控，预防事故的发生。
二、现场考察内容
1.对拟定安装点环境勘察
环境包括地理环境和人文环境：首先了解地理 环境对当地的气候环境做适当的了解，包括经 纬度、降雨量、湿度、气温，最大风力等。而 后了解人文环境、用户的需求，了解用户每年 每月大致用电量和用户对项目的要求，并记录。
2．并网发电系统的防雷设计
主要有以下几个方面： 1）地线是避雷、防雷的关键，在进行配电室基础建设和太
阳电池方阵基础建设的同时，选择光伏发电站附近土层较厚、 潮湿的地点，挖2m深地线坑，采用40扁钢，添加降阻剂并 引出地线，引出线采用 35mm2 铜芯电缆，接地电阻应小于 1Ω。 2）在配电室附近建一避雷针，高15m，地线与配电室地线 相连。 3）太阳电池方阵电缆进入配电室的电压为 DC220V，采用 PVC管地埋，加防雷器保护。电池板方阵的支架应保证良好 的接地，也与配电室地线相连。 4）并网逆变器交流输出线采用防雷箱一级保护（并网逆变 器内有交流输出防雷器）。
太阳能发电系统建设方案设计
太阳能发电系统建设方案设计1. 引言随着全球能源需求的增长和环境污染问题的日益凸显，太阳能作为一种清洁、可再生的能源获得了广泛关注。
本文旨在设计一种可行的太阳能发电系统建设方案，以满足某地区的电力需求，并减少对传统能源的依赖。
2. 系统设计2.1 太阳能光伏发电系统本方案中，我们选用太阳能光伏发电系统作为主要的发电方式。
太阳能光伏发电系统由光伏板、电池储能系统、逆变器和电网连接组成。
2.1.1 光伏板选型基于当地的太阳辐射条件和能源需求，我们将选用具有较高转换效率和可靠性的多晶硅太阳能电池板。
2.1.2 电池储能系统为了保证能源的连续供应，我们将设计一套电池储能系统，用于储存白天通过光伏板产生的多余能量。
在夜间或阴天无法获得足够的太阳能时，储能系统将自动供电，以满足电网的需求。
2.1.3 逆变器和电网连接逆变器负责将光伏板产生的直流电转换为交流电，并将其送入电网。
同时，逆变器还能监测系统的性能和发电量，提供对系统运行情况的实时反馈。
2.2 系统布局和组件安装根据当地的自然条件和电力需求，我们将在合适的区域内搭建光伏发电站。
发电站的布局需要尽量避免遮挡，以保证光伏板能够接收到最大的太阳辐射。
在组件安装阶段，我们将确保光伏板的安装角度和朝向适合当地的经纬度，并遵循安全和稳定的原则进行固定。
3. 系统运行和维护3.1 系统运行太阳能发电系统采用全自动化控制，能够根据能量需求和太阳辐射情况实现自动切换。
在白天光照充足时，系统将使用太阳能进行发电；当夜晚或阴天无法满足需求时，系统将自动切换为电池储能供电，保证电力的持续供应。
3.2 维护和监测为了确保系统的高效运行和延长使用寿命，我们将建立定期维护计划，包括对光伏板、电池系统和逆变器的检查、清洁和维修。
同时，我们还将使用监测系统对发电量、能源利用效率和系统性能进行实时监测，以便及时发现和解决潜在问题。
4. 可行性分析4.1 经济性分析通过分析太阳能发电系统的投资成本、运维费用和预期减少的能源消耗，我们可以评估其经济可行性。
光伏发电系统设计方案专业设计书
光伏发电工程项目方案设计书目录一、概述 (4)1.1项目概况 (4)1.2编制依据 (4)二、建设地址资源简述 (4)2.1日照资源 (4)2.2接入系统条件 (6)三、总体方案设计 (6)3.1光伏工艺部分 (6)3.2太阳电池组件选型 (6)3.3光伏阵列设计 (12)3.4系统效率分析 (15)四、电气部分 (16)4.1概述 (16)4.2系统方案设计选型 (16)4.3电气主接线 (20)4.4主要设备选型 (20)4.5防雷及接地 (30)4.6电气设备布置 (31)4.7电缆敷设及电缆防火 (31)五、工程案例................................................................... 错误!未定义书签。
六、系统配置以及报价....................................................... 错误!未定义书签。
一、概述1.1 项目概况1)建设规模：光伏系统用来供给小区道路亮化用电及楼宇亮化用电。
该系统设计使用最大负荷50KVA，为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用，系统接入市电作为辅助能源，提高系统的稳定性能。
为减少系统因直流端电流过大造成的线路损耗，系统采用220V直流接入逆变输出三相380V/220V交流。
针对固定式安装电池板，采用最佳倾角进行安装，石家庄地区最佳角度为46度（朝向正南），控制柜、逆变器及蓄电池储能系统均须安放于在室内。
1.2 编制依据本初步设计说明书主要根据下列文件和资料进行编制的：1)GB50054《低压配电设计规范》；2)GB50057《建筑物防雷设计规范》；3)GB31／T316—2004《城市环境照明规范》；4)GBJl33—90《民用建筑照明设计标准》；5)JGG／T16—921《民用建筑电气设计规范》；6)GBJ１6—87《建筑设计防火规范》；7)《中华人民共和国可再生能源法》；8)国家发展改革委《可再生能源发电有关管理规定》；二、建设地址资源简述2.1日照资源我国属世界上太阳能资源丰富的国家之一，全年辐射总量在917～2333kWh/㎡年之间。
太阳能光伏发电系统设计方案
太阳能光伏发电系统设计方案一、方案设计背景太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它及开发利用绿色可再生能源、改善生态环境、改善人民生活于一体，被认为是世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。
随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。
它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。
太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他夫在使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。
另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合及一些小型的户用系统，应用十分广泛。
鉴于此此次我们进行的设计就是离网的独立发电系统。
二、方案设计目的及要求⑴目的：为职工宿舍设计建造一个小型太阳能发电系统，提供电力需求。
⑵100位员工，住宿25个宿舍，每个宿舍用电设施主要有一个节能灯、一盏风扇、一台饮水机和一支卫生间普通照明灯，其他还有走廊照明灯。
系统按一个月5个阴雨天设计，除保证正常用电外，还应有应急方案。
⑶地理环境：东营市位于北纬37.27°，东经118.30°。
温带季风型大陆气候，夏季炎热多雨，温度湿大，有时受台风侵袭，冬季天气干冷，雨雪稀少。
基于此假设东应有效日照时间为4.4h.要求逆变器在负载和日照变化幅度较大的情况下均能高效运行。
光伏电站的能量来自太阳能，而日照强度随气候而变化，这就要求逆变器能在不同的日照条件均能高效运行三、方案所需原材料太阳能光伏组件、控制器、蓄电池、逆变器、支架、接线盒及导线等（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能光伏发电系统集成技术开发应用方案(一)
太阳能光伏发电系统集成技术开发应用方案一、实施背景：随着全球对可再生能源的需求不断增长，太阳能光伏发电系统作为一种清洁、可再生的能源形式，逐渐成为人们关注的焦点。
然而，目前太阳能光伏发电系统的集成技术仍存在一些问题，如效率低、成本高、系统稳定性差等。
因此，为了推动太阳能光伏发电系统的发展和应用，需要开展集成技术的开发和应用研究。
二、工作原理：太阳能光伏发电系统集成技术主要包括太阳能电池组件、逆变器、电池储能系统和智能控制系统等关键技术的集成。
太阳能电池组件通过吸收太阳能将其转化为直流电能，逆变器将直流电能转化为交流电能，电池储能系统用于存储和调节电能，智能控制系统用于监测和控制系统运行状态。
三、实施计划步骤：1. 技术研发阶段：a. 确定集成技术的研发目标和要求，包括提高效率、降低成本、提高系统稳定性等。
b. 进行太阳能电池组件、逆变器、电池储能系统和智能控制系统等关键技术的研究和开发。
c. 进行技术验证和实验室测试，确保集成技术的可行性和可靠性。
2. 实施阶段：a. 在实际应用场景中进行试点示范，收集数据和反馈意见。
b. 根据试点示范的结果进行技术调整和优化，提高系统的性能和效率。
c. 扩大应用范围，推广集成技术在太阳能光伏发电系统中的应用。
四、适用范围：太阳能光伏发电系统集成技术可适用于各类规模的太阳能光伏发电项目，包括居民用光伏电站、商业用光伏电站和大型光伏电站等。
同时，该技术也可应用于建筑一体化光伏发电系统，实现光伏发电与建筑一体化的目标。
五、创新要点：1. 优化太阳能电池组件的结构和材料，提高光电转换效率。
2. 开发高效、稳定的逆变器技术，提高电能转换效率和系统稳定性。
3. 研发高性能的电池储能系统，实现电能的存储和调节。
4. 引入智能控制系统，实现对系统运行状态的监测和控制。
六、预期效果：1. 提高太阳能光伏发电系统的发电效率，降低发电成本。
2. 提高系统的可靠性和稳定性，减少故障和维护成本。
10KW太阳能光伏发电站系统方案
10KW太阳能光伏发电站系统方案一．社会背景受金融危机的影响，世界各国不约而同地选择了新能源作为经济增长新引擎。
新能源产业已经成为新一轮国际竞争的战略制高点，绿色经济革命将成为深刻改变人类进程的重要基因，引领第四次产业革命。
实现“低碳”增长不仅是未来经济可持续发展的必由之路，更是金融后危机时代提升企业、区域经济、乃至国家综合竞争力和争夺话语权的关键。
我国是能源生产和消费大国，开发利用新能源与可再生能源已成为我国缓解能源供需矛盾、减轻环境污染、调整能源结构的重要举措。
在众多的新能源中，太阳能作为一种取之不尽、用之不竭的清洁能源，极具增长潜力。
同时太阳能具备环保、经济的特点，也决定了太阳能将有更广泛的应用。
二、太阳能光伏发电系统简介1、太阳能光伏发电原理太阳能电池发电的原理主要是半导体的光电效应当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流。
然后在PN结中形成电势差。
2、太阳能光伏系统组成太阳能光伏发电系统主要由太阳能光伏电池组，光伏系统电池控制器，蓄电池和交直流逆变器是其主要部件。
其中的核心元件是光伏电池组和控制器。
各部件在系统中的作用是：光伏电池：光电转换。
控制器：作用于整个系统的过程控制。
光伏发电系统中使用的控制器类型很多，如2点式控制器，多路顺序控制器、智能控制器、大功率跟踪充电控制器等，智能型控制器适用于较大型的光伏电站和通信系统。
蓄电池：蓄电池是光伏发电系统中的关键部件，用于存储从光伏电池转换来的电力。
交直流逆变器：由于它的功能是交直流转换，因此这个部件最重要的指标是可靠性和转换效率。
并网逆变器采用最大功率跟踪技术，最大限度地把光伏电池转换的电能送入电网。
三、10KW太阳能光伏发电站系统方案现场资源和环境条件光伏系统方案1设计总则（1）太阳能光伏发电系统在原有的线路基础上增加，采取尽量不改造原有回路的原则。
因此，将光伏系统的并网点选择在并网点的低压配电柜上。
太阳能发电系统设计安装方案
太阳能发电系统设计安装方案1. 简介本文档旨在提供太阳能发电系统设计和安装的方案。
太阳能发电系统是一种可再生能源系统，通过捕捉和转换太阳能将其转为电能。
本方案将介绍系统的组成部分、设计原则和安装步骤。
2. 系统组成太阳能发电系统由以下组成部分构成：1. 太阳能光伏电池板：用于捕捉太阳能并将其转换为电能的装置。
2. 电池：用于储存通过太阳能光伏电池板产生的电能。
3. 逆变器：将直流电转换为交流电，以供家庭或工业用电。
4. 备用电源：用于在天气恶劣或太阳能电力不足时提供备用电力。
3. 设计原则在设计太阳能发电系统时，应遵循以下原则：1. 选取合适的光伏电池板：根据需求和可用的空间选择适当功率和尺寸的光伏电池板。
2. 安装位置的选择：确保光伏电池板暴露在阳光直射的位置上，以最大程度地捕捉太阳能。
3. 使用逆变器：选择合适的逆变器，以确保将直流电转换为可供家庭或工业使用的交流电。
4. 考虑备用电源：为了保证系统的可靠性，应考虑备用电源，用于在太阳能电力不足时提供备用电力。
4. 安装步骤进行太阳能发电系统的安装时，可以按照以下步骤进行：1. 选择安装位置：选择合适的位置安装光伏电池板，确保其能够充分接收阳光。
2. 安装支架：安装支架以支撑光伏电池板，并保证其稳定性。
3. 连接电池和逆变器：将光伏电池板与电池和逆变器进行连接，确保电能可以储存和转换。
4. 连接家庭或工业电网：将逆变器与家庭或工业电网进行连接，以实现电能输出。
5. 测试系统：进行系统测试，确保太阳能发电系统正常运行且输出电能稳定。
6. 定期维护：定期检查和维护系统，确保系统的可靠性和性能。
5. 总结太阳能发电系统是一种可再生能源系统，可以将太阳能转换为电能供家庭或工业使用。
通过遵循设计原则和安装步骤，可以有效地设计和安装太阳能发电系统。
这将有助于减少对传统能源的依赖，保护环境并节约能源。
太阳能光伏发电系统设计策划方案
太阳能光伏发电系统设计策划方案1、系统基本原理系统一般由太阳电池组件组成的光伏方阵、太阳能充放电控制器、蓄电池组、逆变器、直流负载和交流负载等构成。
1）太阳能电池组件：是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能。
工作原理是P型晶体硅经过掺杂磷可得N型硅，形成P－N结。
当光线照射太阳能电池表面时，一部分光子被硅材料吸收；光子的能量传递给了硅原子，使电子发生了越迁，成为自由电子在P－N结两侧集聚形成了电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。
这个过程的实质是：光子能量转换成电能的过程。
2）控制器：对所发的电能进行调节和控制，一方面把调整后的能量送往直流负载或交流负载，另一方面把多余的能量送往蓄电池组储存，当所发的电不能满足负载需要时，控制器又把蓄电池的电能送往负载。
蓄电池充满电后，控制器要控制蓄电池不被过充。
当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，保护蓄电池。
控制器的性能不好时，对蓄电池的使用寿命影响很大，并最终影响系统的可靠性。
蓄电池的任务是贮能，以便在夜间或阴雨天保证负载用电。
3) 蓄电池组：将光伏电池组件产生的电能储存起来，当太阳光照不足或负载需求大于光伏电池组件所发的电量时，将储存的电能释放以满足负载的能量需求。
蓄电池组是太阳能光伏发电系统的储能部件，一般由一定数量的蓄电池经由串、并联组合而成，其容量的选择需与光伏电池组件的容量相匹配。
4）离网型逆变器：离网发电系统的核心部件，负责把直流电转换为交流电，供交流负荷使用。
为了提高光伏发电系统的整体性能，保证电站的长期稳定运行，逆变器的性能指标非常重要。
2、主要组成部件介绍（太阳电池组件介绍、控制器介绍、蓄电池介绍、逆变器介绍）太阳电池组件：太阳能电池组件是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。
其作用是将太阳能转化为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能光伏发电系统设计方案
太阳能光伏发电系统设计方案一、引言太阳能是一种洁净、可再生的能源，近年来受到了更多人的关注。
在能源转型和环保意识逐渐增强的背景下，太阳能光伏发电系统成为了可靠的替代能源之一。
本文将针对太阳能光伏发电系统的设计方案进行详细探讨，以期为相关领域的设计工作提供参考。
二、系统设计原则1. 全方位利用太阳能资源。
设计方案应充分考虑太阳能资源的地理分布、季节变化以及日照时间等因素，选择合适的光伏板布局方式和朝向，以实现最大的能源捕获。
2. 系统稳定性与可靠性。
设计方案应考虑设备的选型和布置，确保系统的稳定运行和长期可靠性。
3. 经济性。
设计方案应合理控制投资成本，在保证系统性能的前提下降低系统的运行和维护成本。
三、系统构成太阳能光伏发电系统通常由太阳能电池组件、逆变器、电网连接设备和支撑结构等组成。
1. 太阳能电池组件。
作为核心组件，太阳能电池组件将太阳能转化为直流电能。
根据实际需求和场地条件，可选择单晶硅、多晶硅或薄膜太阳能电池组件。
2. 逆变器。
逆变器将直流电能转化为交流电能，以供使用电器设备。
逆变器应具备高效率和稳定性，同时具备对电网连接的支持。
3. 电网连接设备。
太阳能光伏发电系统应与电网进行连接，以实现电能的双向流动。
为确保系统的安全性和稳定性，电网连接设备应满足相关的电气安全标准。
4. 支撑结构。
支撑结构用于固定和支持太阳能电池组件，应具备足够的稳定性和抗风能力。
根据实际需要，可选择固定式、倾斜式或跟踪式支撑结构。
四、系统设计流程1. 场地选择。
选取充足的太阳能资源区域，并考虑太阳能电池组件的布局方式和朝向。
2. 负荷需求分析。
根据用电设备和用电规模，确定系统的容量需求和功率需求。
3. 组件布局设计。
根据场地条件和容量需求，选择合适的光伏板布局方式，如水平布置或倾斜布置，以最大程度地捕获太阳能资源。
4. 设备选型。
根据场地条件、容量需求和电气参数等综合考虑，选择合适的太阳能电池组件、逆变器和电网连接设备等。
太阳能光伏发电系统说明书
可持续能源技术说明书太阳能光伏发电系统放系数，即所产生的单位kWh二氧化碳排放量（tCO2e/kWh）。
在柬埔寨，尽管水电作为清洁能源，发电量已达国家电网燃煤电厂发电量的52%，但燃煤电厂仍拥有最高的排放系数，并占据了发电量的剩余部分，同时预计还将随着经济发展的需求而有所增加。
太阳能光伏发电系统02*本信息仅作为指导规范，其回报期根据每个项目的消耗情况，以及容量充电影响有着显著的不同。
太阳能光伏发电系统03使用寿命。
25 年性能保证04. 逆变器并网屋顶太阳能光伏发电系统的常规成本明细。
安装成本明细装置BOS 光伏发电模块逆变器40%5%10%45%注：BOS 包括电力设备（电缆、断路器......）监控系统、运输、工具租赁及项目的所有其他成本。
经济原因对工厂而言，安装太阳能光伏发电系统意味着能显著降低电费，降低对电网供电的依赖。
柬埔寨并网太阳能光伏发电系统的回报期通常为 4 到 6 年，并且有望进一步减少。
环保原因太阳能电力比柬埔寨电网中的电力污染更少，所造成的温室气体排放更低。
提升了服装工厂的品牌形象大多数主要时装品牌均已通过诸如 SBTI 倡议（基于 的科学理论）等活动，签订了减排的承诺书。
此外，有部分企业还参与了 RE100 项目，承诺采用 100% 可再生能源电力，或已经制定了其可再生能源目标（例如，Nike）。
使用寿命更长光伏发电系统的使用寿命为 20-25 年（包括对部分部件进行更换）。
屋顶可用空间和屋顶强度市政工程公司必须对结构进行详细评估，以确保建筑物（屋顶、框架、水泥立柱......）能够支撑光伏发电装置的重量，或是需要加固。
与消耗情况不一致最佳的负载情况应当与太阳能发电量一致（即，每周 7 天，仅限白天，峰值为中午时间）。
对于负载情况变数较大或是夜间消耗量较高的工厂，应进一步研究其对太阳能发电的意向。
柬埔寨目前的光伏发电规定从 2018 年起，柬埔寨电力公司和柬埔寨电力公司对所有安装与电网同步的光伏系统的中压和高压用户实施了一项规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(BIPV)光伏发电示范项目系统设计建议书示范项目名称：XXXXXXXXX示范项目二〇一〇年十月目录第1章项目概况 (1)1.1 项目地理情况 (1)1.1.1 地理位置 (1)1.1.2 供电要求 (1)1.2 项目建筑类型（BIPV） (2)第2章一般光伏发电系统的价格构成................................................. 错误!未定义书签。
第3章光伏并网发电系统设计原则与原理. (2)3.1 总体设计原则 (3)3.1.1 视觉美观性 (3)3.1.2 太阳辐射量 (3)3.1.3 电缆长度 (4)3.2 方案设计原理 (4)第4章光伏系统监控设计 (6)第5章效益分析 (7)5.1 发电量计算与节能减排量分析 (8)5.2 资金投入与效益分析 (10)第6章某太阳能电源技术有限公司..................................................... 错误!未定义书签。
6.1 雄厚的集团背景..................................................................................................................... 错误!未定义书签。
6.2 超强的项目管理能力............................................................................................................. 错误!未定义书签。
6.3 卓越的设计团队..................................................................................................................... 错误!未定义书签。
6.4 “一揽子交钥匙服务”......................................................................................................... 错误!未定义书签。
6.5 增值服务 ................................................................................................................................ 错误!未定义书签。
第7章在节能方面为万达服务过的项目 .. (20)第8章附录《政策分析》 (21)第1章项目概况（绿色建筑标准）本项目单位为区域的总部大楼。
200年6月中华人民共和国建设部颁布的《绿色建筑评价标准》及2008年六月颁布的《绿色建筑评价技术细则补充说明（规划设计部分）》中规定：根据当地气候和自然条件，充分利用太阳能、地热能等可再生资源，可再生能源产生的热水量不低于建筑热水消耗量的10%，或可再生资源发电量不低于建筑用电量的2%。
通过以下可行性分析，建议使用太阳能光伏发电系统。
本项目太阳能电池组件安装在XXXXXXXXX裙楼和塔楼的房屋顶上（前提是房顶不做其他功能的使用如停机坪、绿化等），不单独占用建筑区域的宝贵土地资源，是与建筑结合的并网光伏发电(BIPV：Building Integrated PV)系统。
光伏发电系统将太阳能资源通过太阳能电池组件转换成直流电能，再通过并网逆变器将符合电能质量的交流电给负载提供电能。
1.1项目地理情况1.1.1项目地理位置➢位于东经113°56'11 ''，北纬22°29'50''➢海拔高度5~10米➢全年日照小时数，三十年平均在2500小时左右，平均年太阳辐射量5000MJ/m2。
1.1.2供电要求➢装机容量：屋顶光伏系统（BIPV）：100kWp➢工作电压：三相AC380V 50 Hz➢发电类型：用户侧并网发电1.2项目建筑类型（BIPV）本项目工程建筑类型为在建筑屋顶上加装太阳能电池组件，形成规则的太阳能电池阵列，属于与屋顶结合的用户侧并网光伏发电项目。
第2章一般光伏发电系统的成本构成以50KW的光伏发电系统为例：第3章光伏并网发电系统设计原则与原理3.1总体设计原则3.1.1视觉美观性由于本项目有极强的公众影响力，因此我们在设计整个发电系统的时候，充分考虑了建筑视觉美观性，在不影响原大厦整体设计效果的情况下设计安装光伏发电系统。
3.1.2太阳辐射量为了增加并网光伏电站的输出能量，我们在设计时尽可能地将更多的太阳能电池板（组件）普照在阳光下，并且避免太阳电池板之间的相互遮光，以及房屋屋顶边缘、周围可能的建筑物以及其它障碍物遮挡阳光。
3.1.3电缆长度减少电缆长度，可以减小线路上的电压降损失，提高系统的输出能量；减小电缆尺寸，可以降低成本，同时减轻屋顶负荷并增加灵活性。
所以我们在设计时考虑从太阳电池到接线箱、接线箱到直流/交流电力转换器器以及直流/交流电力转换器到并网交流配电柜的电力电缆保持在最短距离。
3.2方案设计原理考虑到上述总体设计原则，设计方案原理如下：图2 并网发电工作原理图电池材料：多晶硅·电池组件尺寸：1650×990mm；·封装结构：玻璃／电池／玻璃；·满足IEC61215标准·标称功率：230W；·开路电压：29.0V；·短路电流：8.36A；·最大工作电压：23.0V；◆·最大工作电流：7.82A；◆·工作环境温度：－40℃～＋90℃◆·太阳电池阵工作寿命：正常使用25年后组件输出功率衰减不超过初始值的20%.第4章光伏系统监控设计本项目监控系统对整个光伏系统本身的监控，包括屋顶常规组件系统和双玻组件的楼顶光伏系统。
光伏系统数据检测、远传是采用太阳能专用工控机、环境监测仪、数据采集器和显示装置及与其配套的太阳能专用监控软件来检测、远传太阳辐射量、温度、光伏组件直流输入电压、电流、逆变器输入/输出电压及电流及输出计量等。
由于采集参数的多样性和分散性，系统采用了分布式数据采集的结构模式。
所谓分布式数据采集，就是利用电量隔离变送器、温度传感器、太阳辐射测量仪等设备就近分散采集现场数据，通过智能数据采集模块的RS-485串行数据总线技术将采集到的数据传送至监测计算机进行集中的数据统计和处理。
智能数据采集模块中设有独立的中央处理模块，可以在现场对采集的信号进行数字滤波和简单的数据处理，然后通过RS-485数据总线将处理后的数据传送至监测计算机，监测计算机负责将各个现场的数据进行汇总和处理。
以下为光伏系统监控图：图6 光伏系统监控设计图第5章效益分析此项目不占用城市中额外的土地进行光伏系统的安装，不仅让宝贵的土地资源得到了重复有效的利用，还通过绿色可再生能源对建筑楼体进行节能减排，满足城市能源的可持续发展。
并且对环境不产生任何污染，减少环境再处理的大量资金投入。
此外，太阳能发电系统的应用还有助于展现我国对环境保护的重视，BIPV是未来光伏应用中最重要的领域之一，其发展前景十分广阔，它对提高人民的环境保护和能源意识，对可再生能源的应用起到良好的展示作用。
5.1发电量计算与节能减排量分析以50KW光伏发电系统为例：光伏电站使用寿命按25年计，考虑太阳能电池板的衰减，列出25年的光伏系统发电量列表如下：资源评估太阳追踪方式固定窗斜度35.0方位角0.0月每日的太阳辐射- 水平线每日的太阳辐射-倾斜的上网电价实际电量度/平方米/日度/平方米/日CNY/兆瓦时兆瓦时一月 2.08 3.48 1.2 4.936 二月 2.89 4.10 1.2 5.174 三月 3.72 4.39 1.2 5.963 四月 5.00 5.22 1.2 6.606 五月 5.44 5.16 1.2 6.601 六月 5.47 5.00 1.2 6.101 七月 4.22 3.93 1.2 4.975 八月 4.22 4.18 1.2 5.278 九月 3.92 4.36 1.2 5.408 十月 3.19 4.15 1.2 5.472 十一月 2.22 3.45 1.2 4.573 十二月 1.81 3.12 1.2 4.393 年平均数 3.68 4.21 1.20 65.4795.2资金投入与效益分析累积的现金流量图如下图：累计现金流量（CNY）综上计算，50KW光伏系统，每年发电量可达65479度，减少二氧化碳排放量61.6T吨，年节余和收入总计79000元。
达到无污染、零排放的绿色、环保的综合效果。
第6章附录《政策分析》伴随丹麦哥本哈根会议《联合国气候变化框架公约》暨《京都议定书》国家承诺到2020年我国单位国内生产总值二氧化碳排放比2005年下降40%-45%，作为约束性指标纳入国民经济和社会发展中长期规划，并制定相应的国内统计、监测、考核办法。
党中央、国务院高度重视太阳能、风能等新能源与可再生能源的发展，明确指出：太阳能、风能等新能源产业正孕育着新的经济增长点，也是新一轮国际竞争的战略制高点，当前国际金融危机为新能源产业发展带来了机遇，要把发展太阳能、风能等新能源作为应对危机的重要举措。
国务院国家事务管理局率先在全国实施了节电、节水、节能的各项政策，国家气象局、全国工商联新办公大楼相继运用屋顶太阳能光伏发电系统。
为贯彻落实《中华人民共和国可再生能源法》、《可再生能源中长期发展规划》，加快发展太阳能开发利用，振兴新能源产业。
国家和北京市先后出台了“金太阳”工程和“金色阳光”工程。
“金太阳”工程--财建[2009]397号--财政部、科技部、国家能源局--补贴标准：并网光伏发电项目50%补贴；偏远无电地区的独立光伏发电系统70%补贴--申报条件：单个项目装机容量不低于300KW；建设周期原则上不低于1年，运行期不少于20年；业主单位总资产不少于1亿元，项目资本金不低于总投资30%--申报流程：申报方案先报送各省市级财政、科技、能源部门，再由各省联合报财政部、科技部、国家能源局备案，再由国家财政部、科技部、国家能源局审核，最后由各级财政部门拨款--申报时间：每年2月底及8月底上报至国家财政部、科技部、国家能源局2、建设部补贴--《财政部住房城乡建设部关于加快推进太阳能光电建筑应用的实施意见》（财建[2009]128号）--《财政部关于印发<太阳能光电建筑应用财政补助资金管理暂行办法>的通知》（财建[2009]129号）--《太阳能光电建筑应用示范项目申报指南》（财办建[2009]34号）--补贴标准：BIPV项目不超过20元/瓦，BAPV项目不超过15元/瓦--申报条件：单项工程应用太阳能光电系统装机容量应不小于50kW；单晶硅电池组件转换效率应超过16％，多晶硅的应超过14％，非晶硅的应超过6%；应建立数据监测与远传系统，实现发电总量、发电功率及环境数据等监测与远传系统。
