输电线路交叉跨越测量
交叉跨越线路检修应注意事项
交叉跨越线路检修应注意事项作者：张伟来源：《环球市场信息导报》2014年第02期1.交叉跨越线路的概况输送电力的线路和电信线、电力线、管道、铁路、公路等线路相交的时候，会形成水平交叉的角度，这就被称作交叉。
输送线路会跨越房屋、树木、建筑、河流、山峡、水库等种种物体，就被称作为跨越。
但是一般不会对交叉跨越做过分的定义和要求，通常所有交叉的线路都会被统称为交叉跨越线路。
后来随着经济的发展，很多技术越来越先进，电力交叉跨越施工的技术开始被普遍的使用，总体来说，这个技术在很大程度解决了以前交叉跨越施工时候所面临的难度重重的情况，减少了工作人员劳动力的支出，降低了搭建线路的经济成本，新技术的使用在很大程度上提高了工作效率，优化了检修时候工作的流程，节省了许多资源。
交叉线路主要是平面交叉和立体交叉这两种，其中，立体交叉线路是线路中最广泛的，例如在高速公路处在通往一些重要场的普通公路所相交的地方，都会采用立体交叉线路。
每一条线路在跨越交叉的过程中之间的距离都是得通过很精密的计算而确定的，有时候还需要参考当地政府的政策要求，甚至还必须结合公路网建设规划的规定才能确定，这是一项复杂而困难的过程。
而平面交叉有许多种类，例如菱形交叉、渡线交叉。
为了安全起见，高速公路与乡村道路交叉时或公路位于人口稠密的学校附近时候必须设置通道或天桥。
许多管线也不允许越过道路建筑的限界，影响道路的结构和设施等。
2.交叉跨越测量方法用尼龙绳或皮尺进行直接的测量是交叉跨越线路测量一种方法，还有就是间接的用经纬仪、全站仪测量。
其中，采用仪器的方法过程是先仪器静放在合适的地方之后，再把反光镜放立在交叉点的所在的地方，测量仪器精确的测出交叉处的导线和被跨越物体的之间所存在的垂直角度，继而算得交叉点的导线和被跨越物体之间存在的最短垂直的距离测量的公式为H=H1-H2：H是跨越的净高，H1为跨越交叉处导线距离，H2为跨越物的距离，因此要想测得交叉跨越的真实距离，测量出H1、H2就可以了。
交叉跨越测量方法探讨

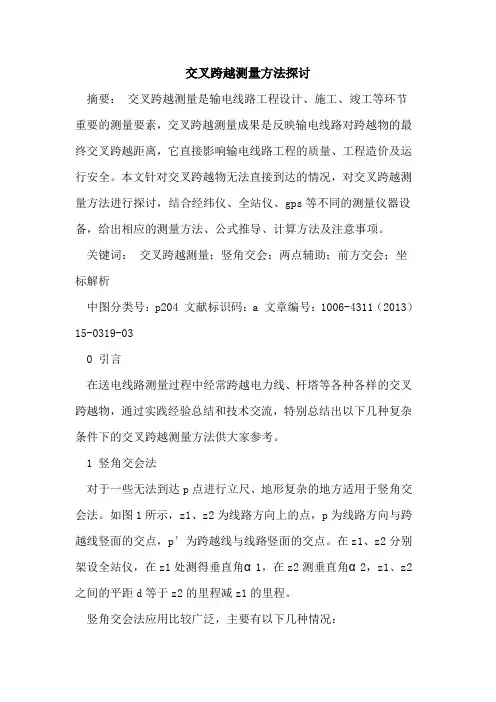

交叉跨越测量方法探讨摘要：交叉跨越测量是输电线路工程设计、施工、竣工等环节重要的测量要素，交叉跨越测量成果是反映输电线路对跨越物的最终交叉跨越距离，它直接影响输电线路工程的质量、工程造价及运行安全。
本文针对交叉跨越物无法直接到达的情况，对交叉跨越测量方法进行探讨，结合经纬仪、全站仪、gps等不同的测量仪器设备，给出相应的测量方法、公式推导、计算方法及注意事项。
关键词：交叉跨越测量；竖角交会；两点辅助；前方交会；坐标解析中图分类号：p204 文献标识码：a 文章编号：1006-4311（2013）15-0319-030 引言在送电线路测量过程中经常跨越电力线、杆塔等各种各样的交叉跨越物，通过实践经验总结和技术交流，特别总结出以下几种复杂条件下的交叉跨越测量方法供大家参考。
1 竖角交会法对于一些无法到达p点进行立尺、地形复杂的地方适用于竖角交会法。
如图1所示，z1、z2为线路方向上的点，p为线路方向与跨越线竖面的交点，p′为跨越线与线路竖面的交点。
在z1、z2分别架设全站仪，在z1处测得垂直角α1，在z2测垂直角α2，z1、z2之间的平距d等于z2的里程减z1的里程。
竖角交会法应用比较广泛，主要有以下几种情况：①直线与跨越线的交叉点位于大面积水域中。
②直线与跨越线的交叉点位于山凹等通行困难地区。
③估测山区线路中两高山头间的低矮山头或者房高。
④当边线上有明显地物如杆顶、房顶时，也可用平面前方交会测算出电杆顶至测站的平距，进而计算出线高和偏距。
竖角交会法应注意的几个问题：①在正常情况下，因竖角平面内交会角过大或过小，尽量不采用这种方法。
②当天气条件恶劣、跨越线风摆较大时，尽可能测量边线附近较固定的塔高等，或选择摆动较小时测量。
③根据现场自然条件，为了增大俯角或仰角，用于测量线高的两直线桩间距离较小一点好。
在送电线路的交叉跨越测量中，竖角交会测量线高的方法很少用，但在特殊情况下，这种方法既能为外业观测节省时间，又能满足测量的要求，尤其在定位测量中复核线高、航测线路中调绘高压线及测量山区线路中难以通行而又估摸不准的低矮山头位置，均是一种实用可行的便捷方法。
浅谈输电线路弧垂变化导致交叉跨越距离不足的隐患整改措施

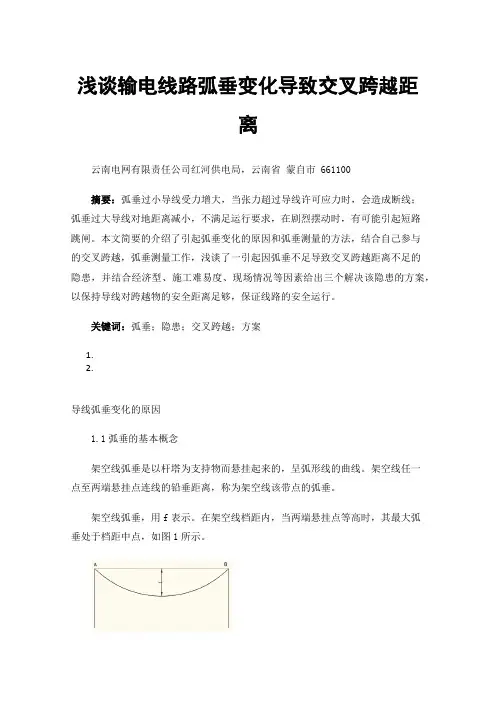

浅谈输电线路弧垂变化导致交叉跨越距离云南电网有限责任公司红河供电局，云南省蒙自市 661100摘要：弧垂过小导线受力增大，当张力超过导线许可应力时，会造成断线；弧垂过大导线对地距离减小，不满足运行要求，在剧烈摆动时，有可能引起短路跳闸。
本文简要的介绍了引起弧垂变化的原因和弧垂测量的方法，结合自己参与的交叉跨越，弧垂测量工作，浅谈了一引起因弧垂不足导致交叉跨越距离不足的隐患，并结合经济型、施工难易度、现场情况等因素给出三个解决该隐患的方案，以保持导线对跨越物的安全距离足够，保证线路的安全运行。
关键词：弧垂；隐患；交叉跨越；方案1.2.导线弧垂变化的原因1.1弧垂的基本概念架空线弧垂是以杆塔为支持物而悬挂起来的，呈弧形线的曲线。
架空线任一点至两端悬挂点连线的铅垂距离，称为架空线该带点的弧垂。
架空线弧垂，用f表示。
在架空线档距内，当两端悬挂点等高时，其最大弧垂处于档距中点，如图1所示。
图1 悬挂点等高的的弧垂当两端悬挂点不等高时，两悬挂点高差为h,其最大弧垂是指平行于两挂点连线的直线A1B1与架空线相切的切点到悬挂点连线之间的铅垂距离，即平行四边形切点的弧垂，这个切点仍然位于档距中央，所以架空线最大弧垂也称中点弧垂。
1.2导线弧垂变化的原因将引起弧垂变化的原因归纳为以下几点：①输电线路架设或设计时未补足初伸长，运行若干年以后导线的初伸长（塑性伸长和蠕变伸长）引起导线弧垂变大②污秽区调整线路绝缘子的爬电距离，绝缘子串单改双，使导线挂点高度改变，弧垂变化，造成导线对地距离变化；③环境温度，输送容量变化致使导线温度变化；④输电线路对交叉跨越物的距离等限距的变化。
2.弧垂测量方法及案例分析（8-4）2.1测量方法导线弧垂观测的方法一般有异长法、等长法，角度法和平视法。
异长法和等长法需登杆进行，且操作复杂，这对于带电运行的线路来说，是不现实的。
平视法适用于大高差、大档距的特殊地形。
而角度法只需一台全站仪，选择合适的测量点，即可进行，是一种简单实用，安全可靠的测量方法。
220kV输电线路交叉跨越及带电跨越施工技术
电力科技 220kV输电线路交叉跨越及带电跨越施工技术孙 锋（徐州供电公司输电运检室，江苏 徐州 221009）摘要：随着社会经济的快速发展，人们对电力需求日益增大，在这种背景下对国内输变电工程的建设运行提出了更高的要求，虽然这几年我国输电网建设取得了较好的成绩但是在交叉跨越施工以及带电跨越施工方面还存在不少问题。
基于此，本文将对220kV输电线路的交叉跨越施工技术要点，以及带电跨越施工技术的应用进行研究分析，希望对相关电力施工工程提供一定参考借鉴。
关键词：220kV输电线路施工；交叉跨越施工；带电跨越施工1 220kV输电线路交叉跨越施工1.1 施工要求输变电线路交叉跨越施工指的是在铺设电线路时需要跨越建筑设施、河流等障碍物，将这种跨越障碍物的施工叫做交叉跨越施工，按照跨越障碍物的角度分成电气化铁路、特殊管道、通航河流等一二类施工，以及跨窄轨铁路、居民区和次要通航河电信线等三类施工。
在进行交叉跨越施工时，要求在跨越一二类障碍物时，将直线型杆塔作为跨越支撑，在跨越一类设施时需要注意的是应将架空导线作为接头处理。
其次，对于水平交差角控制而言，要求电线路以及通信线之间的水平交叉角必须大于45℃，二级通信线之间的交叉角则应大于300℃。
此外，在具体施工时应以技术工艺要求作为检验依据，在出现输电导线断线时必须做好交叉跨越限距校验，在跨越杆塔时应根据电线路技术的规定将线路的位置设置在杆塔和被交叉跨越物体之间来确保安全的水平距离。
同时，在跨越架设输电线路时，当电力线路和标准轨距铁路出现交叉时，若两者的距离大于200m则应该根据电力输电线路的计算公式，选择70℃作为计算数据合理选择导线的温度，在遇到其他情况时则需要重新选择最高导线温度。
为确保交叉跨越施工的质量，必须制定完善的管理方案来提高施工水平。
在跨越杆搭设施方面，要求采用直线杆塔施工，在电力线路跨越期间需对相关设施做好仔细分析，严格控制地线和架空线路间的接头质量。
电力线交叉跨越的线高测量方法探讨

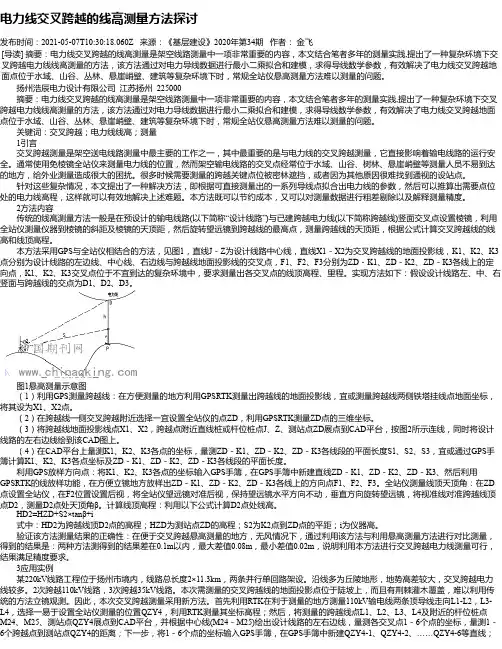

电力线交叉跨越的线高测量方法探讨发布时间：2021-05-07T10:30:18.060Z 来源：《基层建设》2020年第34期作者：金飞[导读] 摘要：电力线交叉跨越的线高测量是架空线路测量中一项非常重要的内容，本文结合笔者多年的测量实践,提出了一种复杂环境下交叉跨越电力线线高测量的方法，该方法通过对电力导线数据进行最小二乘拟合和建模，求得导线数学参数，有效解决了电力线交叉跨越地面点位于水域、山谷、丛林、悬崖峭壁、建筑等复杂环境下时，常规全站仪悬高测量方法难以测量的问题。
扬州浩辰电力设计有限公司江苏扬州 225000摘要：电力线交叉跨越的线高测量是架空线路测量中一项非常重要的内容，本文结合笔者多年的测量实践,提出了一种复杂环境下交叉跨越电力线线高测量的方法，该方法通过对电力导线数据进行最小二乘拟合和建模，求得导线数学参数，有效解决了电力线交叉跨越地面点位于水域、山谷、丛林、悬崖峭壁、建筑等复杂环境下时，常规全站仪悬高测量方法难以测量的问题。
关键词：交叉跨越；电力线线高；测量1引言交叉跨越测量是架空送电线路测量中最主要的工作之一，其中最重要的是与电力线的交叉跨越测量，它直接影响着输电线路的运行安全。
通常使用免棱镜全站仪来测量电力线的位置，然而架空输电线路的交叉点经常位于水域、山谷、树林、悬崖峭壁等测量人员不易到达的地方，给外业测量造成很大的困扰。
很多时候需要测量的跨越关键点位被密林遮挡，或者因为其他原因很难找到通视的设站点。
针对这些复杂情况，本文提出了一种解决方法，即根据可直接测量出的一系列导线点拟合出电力线的参数，然后可以推算出需要点位处的电力线高程，这样就可以有效地解决上述难题。
本方法既可以节约成本，又可以对测量数据进行粗差剔除以及解释测量精度。
2方法内容传统的线高测量方法一般是在预设计的输电线路(以下简称“设计线路”)与已建跨越电力线(以下简称跨越线)竖面交叉点设置棱镜，利用全站仪测量仪器到棱镜的斜距及棱镜的天顶距，然后旋转望远镜到跨越线的最高点，测量跨越线的天顶距，根据公式计算交叉跨越线的线高和线顶高程。
输电线路测量方法的学习

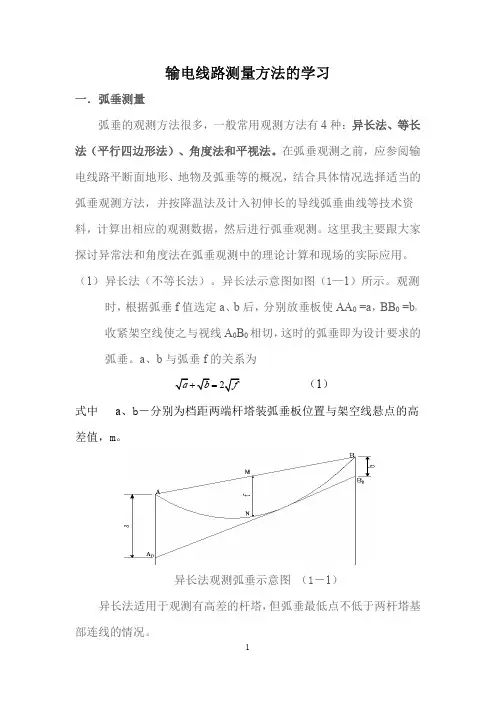

输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。
在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。
这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。
（1）异长法（不等长法）。
异长法示意图如图（1—1）所示。
观测时，根据弧垂f值选定a、b后，分别放垂板使AA0=a，BB0=b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。
a、b与弧垂f的关系为=（1）式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。
异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。
（2）角度法。
角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。
当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。
按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。
1）档端角度法。
如图1－2所示，A、B 为悬点，A′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A′点瞄准B 点时的垂直角，l 为档距，h 为高差。
具体观测方法如下：a．由线路纵断面图和杆塔组装图中查出a、h 的值，并到现场复测核实。
b．经纬仪置于档端悬挂点A 垂直下方A′点，调整观测角θ瞄准并使其视线与架空线最低点相切。
由图1－2可知ltanα-ltanθ=4f-4+a(2)因为tan α=()a h l ±,tan θ=tan α-bl 故观测角θ为θ)（3）验收线路时计算弧垂f ，即214f =+（4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。
输电线路复杂地形的交叉跨距测量方法
输电线路复杂地形的交叉跨距测量方法作者：谈欢欢魏亚楠来源：《科技资讯》2019年第15期摘 ;要：交叉跨越测量是输电线路工程施工、运维过程中重要的测量要素，交叉跨越测量结果直接反映输电线路对跨越物的最终交跨距离。
该文针对在线路施工、验收以及运行过程中交叉跨越点因地形复杂无法直接到达的情况下，对交跨测量的方法进行探讨，结合经纬仪、塔尺等基础测量工具，提出相应的测量方案、计算方法及注意事项。
关键词：交跨测量 ;复杂地形 ;几何方法中图分类号：TP751 ; 文献标识码：A ; ; ; ; ; ;文章编号：1672-3791（2019）05（c）-0029-02随着输电线路的急速增长，线路走廊资源越来越少。
在土地线路走廊资源在减少的情况下，线路只有往高海拔地段发展，为了与其他线路共享一部分空间资源，电压等级高的线路更多地出现交跨电压低等级和同电压等级线路的情况。
交跨地形也越来越复杂，有交跨点在河流中，还有交跨点在山谷中，诸如此类的交跨情况有一个明显的特点：交跨不易立塔尺（棱镜）。
在这种情况下，线路验收时和运行中如需对交跨距离进行测量会带来一定的困难（利用传统方法）。
该课题针对这一情况提出一个新的交跨测量解决方案。
1 ;交叉跨越测量的现状我们在线路平时运行和线路验收的过程中，对于线路交叉跨越测量通常采用的是“角平分线”法：用肉眼观测到交跨的位置，在该交跨点铅垂线的地面位置立塔尺（棱镜）;大致确定交叉角的角平分线的位置，把仪器架设在角平分线的适当位置上;仪器对塔尺（棱镜）进行平距读数，之后仪器读出交叉线路和被交叉线在交跨点位置的垂直仰角，利用三角的正切函数与平距的代数乘积，利用代数法算出交跨距离。
这种方法需要在交跨点的位置立塔尺（棱镜）。
在线路交跨日益复杂的情况下，往往出现有很多的交跨点不易立塔尺（棱镜）的情况：交跨点在山谷中人不易下去;交跨点在通航河流中间，塔尺（棱镜）立在船舶上不稳定会影响到测量的准确;还有另外一些不易立塔尺（棱镜）的情况。
《输电线路基础》第3章-导线安装计算-第三节-邻档断线时交叉(精)
图3-3-6 断线后剩余五档的应力衰减系数曲线
三、邻档断线交叉跨越距离校验 当求出了断线后的导线应力，即可求出断线后导线的弧垂
f gl 2 gl 2 f 0 8 8
f0x g g fx l a lb l a lb 2 2
式中 f、fx——断线后档距中点和任意点x的导线弧垂(m)； f0、f0x——断线前档距中点和任意点x的导线弧垂(m)； l ——交跨档档距(m)； la、lb——弧垂计算点至两侧杆塔中心的水平距离(m)； 其它符号意义同前。
主讲:赵先德
第三章
导线安装计算
第三节 邻档断线时交叉跨越限距的校验
在输电线路设计时，对重要交叉跨越如铁路、高速公路、一级和 二级公路、一级和二级通讯线等，除在最大弧垂时必须满足交叉跨 越距离的要求外，在交叉跨越档的相邻档发生断线事故，交叉跨越 档导线产生应力衰减、弧垂增大后，导线和被交叉跨越物之间仍需 满足一定的交叉跨越距离要求。所以，对重要的交叉跨越需进行邻 档断线时交叉跨越距离的校验。 一、断线张力的概念 输电线路的导线(避雷线)由于机械损伤、外力破坏、雷击、振动、 严重覆冰或大风等原因，都可能引起断线事故。 断线后，对于采用固定横担、固定线夹和悬垂绝缘子串的线路， 断线档两侧的直线杆塔将受到不平衡张力的作用，这时悬垂绝缘子 串甚至杆塔头部将沿顺线路方向偏斜，如图3-3-1所示。
另外，断线张力大小与断线后剩余档档距有关，所以α值与档距 l l 有关，在曲线上反映在以 D／λ作为参变量，以 Dg／σ0作为自变量。 由通用曲线图可见，每张曲线上按不同 lD／λ值绘出了多条曲线， 因此，查取衰减系数α的方法为： (1)根据断线后的剩余档数确定查哪一张曲线； (2)根据 l D／λ的值确定查哪一条曲线； (3)根据 l Dg／σ0查取应力衰减系数α。
交叉跨越技术在输电线路上的应用研究
交叉跨越技术在输电线路上的应用研究发布时间：2022-01-10T06:59:38.082Z 来源：《当代电力文化》2021年29期作者：张慧强[导读] 随着国民经济水平的不断发展，人们对于电的需求量也在不断加大张慧强中国能源建设集团山西省电力勘测设计院有限公司，山西省太原市030001摘要：随着国民经济水平的不断发展，人们对于电的需求量也在不断加大，给国内输变电工程建设提出了更大的挑战，尽管我国在输电网络的建设方面取得了良好的成果，但交叉跨越施工问题依然在输电线路施工过程中较为常见。
基于此，有必要对输电线路交叉跨越施工技术要点及不停电跨越技术在电力施工中的应用加以研究，对于电力网络建设未来实现可持续发展具有重要的意义。
关键词：输电线路；交叉跨越；施工技术引言伴随经济的飞速发展，社会各领域对电能的需求和要求逐渐提高，推动输变电工程步入一个全新阶段。
虽然大部分地区都纷纷加大了输电网络的完善力度，但输电线路中的交叉跨越问题依然屡见不鲜。
基于此，加强输电线路施工效果，提高技术水平，保证各项施工工作有序地进行对电力系统的稳定运作有着重大意义。
一、输电线路交叉跨越施工要求跨越输电线路，即跨越建筑设施、水道等障碍。
，在铺设输电线路时，不严格划为交叉路口。
从跨越障碍的角度来看，输电线路的分类一般可分为两类。
该类别包括电气化铁路、专用管道、可通航河流、电信线路(1至2级)、公路(1至2级)等。
；另一类包括狭窄的铁路、居民区、二级航道(3级)、公路(3级)等。
具体而言，穿越输电线路和跨越一两类障碍必须满足以下条件，实施工作可通过一个线性支柱予以支持。
关于固定绳钳的使用，除了过河外，不得使用设备。
第二，当跨越障碍是一种设施时，有必要确保在施工过程中将航空线视为连接。
第三，对于水平交叉角度控制，电力线通信线路之间的水平交叉角度必须大于45，次级通信线路之间的水平交叉角度必须大于300。
此外，在实际施工过程中，还必须根据技术和工艺要求，对输电线路附近线路断裂时的交叉穿越限制进行控制。
35kv交跨校验及基础施工方案
浙江电力职业技术学院毕业设计课题名称: 35KV输电线路交跨校验及线路基础测量和施工方案编制专业输配电学生黄方强指导教师余虹云评阅者余虹云教研室主任余虹云二O 一二年6月1 日引言建设一条架空输电线路，必须符合经济合理、安全适用的原则，即要充分利用材料的强度，又要保证安全运行。
与发达国家相比，我国电网技术水平存在明显差距。
一是电网线路输送能力偏低。
二是网络建设规模较小，结构较薄弱。
所以目前急需通过技术改造和升级，增加现有电网的输电能力，加大跨省、跨区送电力度，提高电网输送能力和电网运行效率，实现更大范围地资源优化配置，以满足日益增长的国民经济发展和人民生活用电需要，确保电网的安全稳定是今后电网建设的主攻方向。
纵观今年来的输电建设工程，每项都有各自的特点，设计中脱离工程实际，一味生搬硬套式无法保证设计质量与满足电网发展需求的。
只有结合实际，因地制宜，通过优化方案，科技攻关，不断搜索与创新，才能满足建设坚强电网的要求，才能开创工程设计“技术先进、安全合理”的全新局面。
本设计共分两大章，分别介绍35KV输电线路交叉跨越校验和施工方案编制。
其中施工方案编制有分为正方形塔腿基坑复测、基坑操平找正、混凝土基础模板制作、钢筋绑扎及混凝土浇筑五个方面。
通过本次设计，使得我们理解设计线路所要做的相关事项，并能运用与实际生活中。
本设计采用了一些书本的资料，并根据《输电线路设计》《送电线路施工》《电力工程高压送电线路设计手册》等相关书籍设计而完成，重点突出设计中的计算及施工方案编制的要求。
由于时间仓促以及参考资料不足，同时自己对线路设计的水平有限，因此本设计中难免有不当之处，尽请谅解。
目录引言第一章 35kv输电线路交叉跨越校验 (1)1.1气象条件 (1)1.2导线计算参数 (1)1.3比载应力计算 (2)1.4临界档距的计算与判别 (4)1.5导线应力弧垂 (5)1.6交跨校验 (6)第二章施工方案编制 (7)2.1基坑操平找正 (7)2.2方形塔腿基坑复测 (8)2.3混凝土基础模板制作，钢筋绑扎及混凝土浇制 (10)结论参考文献第一章35KV输电线路交叉跨越校验1.1气象条件高压数配电架空线路常年暴露在大气中，作用在它们上面的机械荷载时随气象条件的变化而变化的。
浅析35kV及以上输电线路交叉跨越的施工方法及安全技术措施
浅析35kV及以上输电线路交叉跨越的施工方法及安全技术措施高压输电线路架设过程中，往往需要跨越路径范围内的障碍物、高低压电力线路和通信线路进行施工，并在长期以来，一直是电力施工中的重难点问题。
同时，由于供电停电的操作流程比较复杂，因此技术人员在施工过程中面临的危险系数很大，且施工工期长，耗费了大量的人力物力，不利于施工单位的灵活施工，本文结合工作实际，从交叉跨越施工法的工艺原理出发，并着重就电力线路交叉跨越施工方法进行了分析与概括，以此希望对交叉跨越施工工作的实际开展带来帮助与借鉴。
标签：交叉跨越高压线路施工方法1.停电跨越的施工方法及安全技术措施1》停電跨越的施工方法（1）停电前的施工准备。
1）做好施工现场调查，研究确定停电施工技术方案。
2）停电作业前，施工单位应制定停电工作计划，向电力运行单位提出停电申请，并办理工作票等。
3）向施工人员进行技术交底，明确工作任务，提出质量、安全注意事项，并对人员进行分工，责任到人。
4）准备停电现场所需工具、材料。
如工作接地线、验电器、绝缘手套、登杆脚扣、踩板、滑车、传递绳、保护被停电力线用的塑料套管等。
若被停电线路需要临时拉线时，还应挖好临时地锚坑，准备临时拉线材料。
5）把所建线路的导地线线头或导引绳头展放到被停电线路下方。
（2）停电施工程宇。
1）现场作业负责人接到停电工作命令票后向现场施工人员进行传达，明确安全注意事项2）对被停电线路进行验电。
3）验明线路确无电压.立即在作业范围的两端挂工作接地线。
同时将三相短路.凡有可能送电线路到停电线路的分支线路，也必须挂上工作接地线。
4）被停电线路需要落线时，应对有关杆塔装设临时拉线.确保摘线后的杆塔稳定。
5）在线路交叉点处.给被停电的导、地线套上塑料保护套管，防止汇线和放线过程中磨损导线。
6）把已展放的导、地线头（或导引绳头）汇过停电线路并联接通。
先汇地线导引绳，后汇导线导引绳。
7）通知牵张场开始牵引导引绳，先牵引地线导引绳，后牵引导线牵引绳。
线路交叉跨越测量教学方法探讨
线路交叉跨越测量教学方法探讨作者：李力沛来源：《华中电力》2014年第04期摘要：交叉跨越测量是输电线路工程设计、施工、竣工等环节重要的测量要素，交叉跨越测量成果是反映输电线路对跨越物的最终交叉跨越距离，它直接影响输电线路工程的质量、工程造价及运行安全。
本文针对交叉跨越物无法直接到达的情况，对交叉跨越测量方法进行探讨，结合经纬仪、全站仪、GPS等不同的测量仪器设备，给出相应的测量方法、公式推导、计算方法及注意事项。
关键词：交叉跨越测量；竖角交会；两点辅助；0引言在送电线路测量过程中经常跨越电力线、杆塔等各种各样的交叉跨越物，通过实践经验总结和技术交流，特别总结出以下几种复杂条件下的交叉跨越测量方法供大家参考。
1选择课程内容，进行课程学习悄境分析学习的内容服务于课程目标的实现，以“如何工作”为主线，在职业工作任务分析与调研的基础上，分析清楚交叉跨越测量方法工作任务“交叉跨越测量方法”的“工作对象”、“工具”、“工作方法”、“劳动组织”和“对工作的要求”等“工作内容”，梳理工作过程知识，结合教学要求明确工作与学习内容。
2课程标准制定按照课程标准的统一格式，完成该课程教学标准的编制。
课程标准的内容主要包括：课程设置、课程内容和教学组织、课程资源开发、课程教学方法与手段、课程考核评价体系、实践教学规划与建设、教学团队建设、课程特色与创新等方面。
3教学的实施交叉跨越测量方法课程以任务导向推进教学进程，使学生掌握交叉跨越测量方法的基本技能和必需的分析与计算方法，能绘制线路的平断面图，能进行施工测量，有一定施工组织管理能力。
在课程教学中，以学校教师、企业内训师等组成“双师’结构课程教学团队，根据实际情况将学习班分为人数不同的小组，把每一个学习情境当一个工作任务布置，采用基于行动导向的项目引导教学法、协作教学法、讲授法、讨论法、反思法、演示法、角色扮演法等多种教学方法.在户内，教师适量讲授，引导学生自主学习相关理论知识；在户外，教师演示并指导学生完成技能实训4课程考核评价方式设计全面改革考核方式，考核重点放到过程考核，强调素质和能力，对学生工作过程进行评价考核，占70分，最后再进行理论知识的考试占30分。
输电线路工程交叉跨越检测检查记录填表示范
28.2
23
3
BN6-BN7
113
便道
1
BN7/18
49
15.6
20
7
BN6-BN7
113
光缆
1
BN7/56
65
12.3
20
3
BN7-BN8
370
10kV线
1
BN7/152
89
18.5
18
3
BN7-BN8
370
低压线
2
BN7/100
88
9.3
17
3
BN7-BN8
370
便道
1
BN8/77
74
15.2
Q/CSG表1-B.23交叉跨越检查记录(线线7)
工程编号：Q/CSG表1-B.23
跨越
设计
桩号
跨越档
档距m
被跨越
物名称
被跨次数
处
距最近杆塔设计桩号及距离
m
交叉角
°
交叉点
净距
m
测量时
温度
℃
质量标准允许净距m
测量人
判定
BN2-BN3
290
10kV线
1
BN2/53
72
23
18
3
BN3-BN4
112
便道
1
6
BN25-BN26
406
公路
1
BN26/84
72
20
21
7
BN25-BN26
406
便道
1
BN26/67
95
26.3
23
7
监理单位验收意见：
输电线路复杂地形的交叉跨距测量方法
29科技资讯 SCIENCE & TECHNOLOGY INFORMATIONDOI：10.16661/ki.1672-3791.2019.15.029输电线路复杂地形的交叉跨距测量方法①——针对交跨点不易立塔尺(棱镜)的地形情况下的交跨测量谈欢欢 魏亚楠(国网温州供电公司 浙江温州 325000)摘 要：交叉跨越测量是输电线路工程施工、运维过程中重要的测量要素，交叉跨越测量结果直接反映输电线路对跨越物的最终交跨距离。
该文针对在线路施工、验收以及运行过程中交叉跨越点因地形复杂无法直接到达的情况下，对交跨测量的方法进行探讨，结合经纬仪、塔尺等基础测量工具，提出相应的测量方案、计算方法及注意事项。
关键词：交跨测量 复杂地形 几何方法中图分类号：TP751 文献标识码：A 文章编号：1672-3791(2019)05(c)-0029-02随着输电线路的急速增长，线路走廊资源越来越少。
在土地线路走廊资源在减少的情况下，线路只有往高海拔地段发展，为了与其他线路共享一部分空间资源，电压等级高的线路更多地出现交跨电压低等级和同电压等级线路的情况。
交跨地形也越来越复杂，有交跨点在河流中，还有交跨点在山谷中，诸如此类的交跨情况有一个明显的特点：交跨不易立塔尺（棱镜）。
在这种情况下，线路验收时和运行中如需对交跨距离进行测量会带来一定的困难（利用传统方法）。
该课题针对这一情况提出一个新的交跨测量解决方案。
1 交叉跨越测量的现状我们在线路平时运行和线路验收的过程中，对于线路交叉跨越测量通常采用的是“角平分线”法：用肉眼观测到交跨的位置，在该交跨点铅垂线的地面位置立塔尺（棱镜）；大致确定交叉角的角平分线的位置，把仪器架设在角平分线的适当位置上；仪器对塔尺（棱镜）进行平距读数，之后仪器读出交叉线路和被交叉线在交跨点位置的垂直仰角，利用三角的正切函数与平距的代数乘积，利用代数法算出交跨距离。
这种方法需要在交跨点的位置立塔尺（棱镜）。
220kV输电线路交叉跨越施工技术
220kV输电线路交叉跨越施工技术摘要：随着我国电力系统的不断发展，交叉跨越问题已经逐渐成为了我国220kV输电线路系统建设环节不可避免的问题之一，并对整个输电线路施工造成了严重的影响，由此，针对交叉跨越施工技术、质量的控制工作也逐渐成为了我国电力系统工作者们研究的重要问题。
就此，本文通过对我国现阶段输电线路中交叉跨越施工的技术要求进行了阐述，并从中发掘在实际施工环节应用的技术要点情况，进而分析了在实际的220kV输电线路交叉跨越施工技术中应用情况，以期为我国未来220kV输电线路交叉跨越施工技术的应用添加助力。
关键词：220kV；输电线路；交叉跨越施工随着我国经济建设的不断深入，人们的生活水平也在不断发生着提高，近年来，人们生活水平也在不断发生着提升，对于电力的需求也愈发的增加，由此，针对电力系统的建设工作已经逐渐成为了我国基础建设环节重要的组成部分。
各区各地都已经逐渐将发展的力度投入到了有关电力系统的建设环节，但是，在实际的电力系统建设过程中有关输电线路交叉跨越的问题比较突出，不仅仅会在很大程度上影响了电力施工的实际效率同时对电力系统的施工埋下一定的安全隐患，由此，在保障输电线路使用高效进行的同时提升电力网络系统交叉跨越施工的顺利进行尤为的重要。
一、输电线路交叉跨越施工的概述输电线路的交叉跨越施工是指在实际的输电线路使用环节，输电线路的设计往往很难规避全部的河流、山涧、房屋等位置特殊区域，由此，在这一外界背景下的输电线路设置需要通过交叉跨越的方式进行施工，由此，输电线路的交叉跨越施工已经逐渐成为我国电力系统施工环节不可避免的重要组成部分之一。
截止目前，我国根据对被跨越对象的重要程度不同可以划分为一类跨越对象和二类跨越对象，其中，一类跨越对象通常以电气化的铁路设施、用以船只同航的河流等重要系数相对较高的跨越对象；而二类则通常情况下是指宽度相对较低的铁路设施、居民区、次要街道河流等。
二、220kV输电线路中跨越施工的要求及技术重点（一）220kV输电线路中跨越施工的要求根据实际的220kV输电线路中交叉跨越技术施工的研究可以发现，通常情况下，实际的输电线路跨越施工可以由以下几个部分组成：首先，是跨越杆塔的设置环节，在这一环节的设置来说除却用于主要航道通行的河流跨越线路来说都应使用直线型的杆塔设计并配比固定的线性夹进行输电线路的稳定性控制；其次，便是针对接头地线和架空的导线来说，对于重要性相对较高的交叉跨越施工来说，地线和导线之间不应存在相应的接头，从而影响实际输电线路的跨越性情况等；第三，在实际施工环节，就水平交叉角度来说，通常情况下，对于重要性能级相对更高的交叉跨域区域来说，其水平交叉角度应控制在不少于45度左右，而针对重要性能级相对较低的区域，其水平交叉角度应控制在30度左右；第四，对于输电线路交叉跨越施工来说，除却特殊一类施工（例如，索道、河流等）设计操作环节的操作时其都应该针对输电线路中邻档断线后，导线的跨越垂直距离参数进行测量，从而保证输电线路跨越杆塔为固定的同时控制输电导线的界面数值在15厘米以上；第五，对于交叉跨越杆塔位置的选择方面，应将其选择设置与杆塔与实际的交叉物之间，并根据实际电力施工环节施工的标准进行规定，从而提升220KV输电线路施工过程中的安全性水平。
输电线路工程竣工验收现场检查主要内容及测量技术要点
输电线路工程竣工验收现场检查主要内容及测量技术要点发表时间：2011-11-30T14:08:39.000Z 来源：《时代报告》2011年8月下期供稿作者：张红南[导读] 验收方案应有明确各工作小组的分工和人员组织，并明确各小组的工作任务和要求。
张红南（广东电网公司河源供电局，广东河源 517000）中图分类号：TM754文献标识码：A 文章编号：41-1413（2011）08-0000-01摘要：架空线路工程验收主要包括资料验收、现场验收和交接试验验收三部分，现场验收又有隐蔽工程验收、中间验收和竣工验收三个过程。
竣工验收现场检查是对架空线路投产前安装质量的最终确认。
关键词：输电线路；竣工验收；技术要点输电线路工程在启动运行前必须进行竣工验收工作。
竣工验收是全面检查工程设计和施工质量的重要环节，是保证输电线路能安全、可靠地投入运行，并发挥投资效益的关键性程序。
一、现场验收前的准备1．熟悉图纸资料和验收要求。
组织参与验收的有关人员熟悉设计文件和施工图纸，学习相关设计和验收规范。
2．制定验收方案。
验收方案应有明确各工作小组的分工和人员组织，并明确各小组的工作任务和要求。
明确验收工器具和测量仪器的配置，测量组应配置经纬仪或全站仪，各线段验收组一般应配置扭力扳手、接地电阻测试仪、望远镜、照相机、GPS定位仪、钢卷尺以及登杆工具等。
工器具的配置应符合验收现场需要，如扭力扳手的配置应符合设计紧固力矩。
3．制定验收作业指导书。
作业指导书应包括准备工作安排，作业人员要求，危险点分析及控制措施，作业分工及作业程序，开工要求，作业内容及标准，验收记录表格。
办理工作票和做相应的安全措施时，应特别注意不同施工标段施工单位的安全措施配合问题。
4．准备有关设计文件和图纸，查证有关设计参数。
如基础主柱加高值，接地电阻设计值，各规格螺栓的紧固力矩，转角及终端杆塔的预偏值，导地线弧垂。
二、现场检查的主要内容1．基础工程。
基础工程中大部分属于隐蔽工程，竣工验收时主要检查基础根开及对角线尺寸偏差是否符合规范要求，混凝土基础表面情况以及杆塔基面情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训项目六输电线路交叉跨越测量
1.情境教学项目表
⑴工作任务
完成用经纬仪测量输电线路交叉跨越的测量。
⑵作业条件和安全工作条件
①本项工作系配网运行的重要工作之一，应按标准化作业程序进行；
②测量人员应具备相应的专业技能知识，掌握经纬仪测量方法和步骤，熟悉测量中的安全注意事项；
③操作人员应爱护地阻仪，不得摔跌，必须轻拿轻放；
④使用经纬仪时，应放置稳固，严禁震动及碰撞经纬仪，并设有防晒防雨措施；
⑤测量人员2名，1名测量，1名记录数据；
⑥按工作任务正确选择工器具；
⑦工作开始前应口头提出申请，工作结束应汇报。
3.操作程序
⑴工具选用
①个人工具：记录本、记录笔、钢卷尺、函数计算器；
②专业工具：经纬仪，塔尺、伸缩卡。
(2)测量前检查准备工作：
①使用定期校验合格的经纬仪；
②测试前应对经纬仪及塔尺进行检查，确保经纬仪性能良好，塔尺刻度清晰。
⑶开始交叉跨越测量工作：
①取出温度计放置在交叉跨越点10m处测量环境温度；
②取出塔尺放置在交叉点处，塔尺与导线的安全距离要符合要求；
③取出经纬仪支在交叉跨越交角的对角线上，距离交叉点10m处；
④正确调校经纬仪，使经纬仪保持水平位置；调整水平固定按钮，使镜头垂直面对准塔尺；调整垂直固定按钮，使镜头对准塔尺；
⑤读上丝A、先丝B塔尺的刻度以及垂直刻度盘上角度数据a1，并记录在册；
⑥调整垂直固定按钮，使镜头对准交叉点交叉跨越物的顶点，读取垂直刻度盘上角度数据a2,并记录在册；
⑦调整垂直固定按钮，使镜头对准交叉点的导线的最下层，读取垂直刻度盘上角度数据a3，并记入数据记录表中；
⑧观看温度计，将环境温度记入数据记录表中；
⑨收好经纬仪和温度计，交叉跨越测量工作结束。
4.数据记录表
附表1 数据记录表
附表2 交叉点距经纬仪水平距离(
⑴危险点：
①扎脚、摔伤；
②触电；
③作业过程中，物体打击。
⑵控制措施：
①测量工作应穿胶底高腰劳保用鞋，走路时不光要看线路，同时要观察周围的自然环境，防止被绊倒摔伤;翻越障碍时，确认下方无危险时方可跳下；
②电气测量工作至少应由2人进行，1人操作、1人监护，监护人不得做其他工作；
③在线路带电情况下，测量导线垂直距离、线距、交叉距离等工作，用抛挂绝缘绳的方法进行时，绝缘绳必须试验合格，上杆塔抛挂绝缘绳时，人身与带电体应保持相应足够的安全距离，要系好安全带，并有专人监护；
④绝缘绳必须保持清洁干燥，禁止在阴雨天气进行测量；
⑤严禁使用皮尺、线尺（夹有金属线）等器具测量带电线路各种距离；
⑥雷雨天气严禁测量杆塔接地电阻，解开和恢复杆、塔接地引线时，应戴绝缘手套，严禁接触与地断开的接地线；
⑦利用仪器测量时，塔尺与带电体必须保持安全距离；
⑧用绝缘绳抛挂测量时，应检查重锤是否绑好；
⑨抛重锤时应有专人监护，防止重锤打碎绝缘子或落下打伤工作人员。
