4.2.14、采用名义制冷量大于7.1kW、电机驱动的单元式空气调节机、风管送风式 和屋顶式空气调节机组时，其在名义制冷工况和规定条件下的能效比(EER)不应 低于表4．2．14（详原规范条文）的数值。
4.2.17、采用多联式空调(热泵)机组时，其在名义制冷工况和规定条件下的制冷综 合性能系数IPLV(C)不应低于表4．2．17（详原规范条文）的数值。
4.2.19、采用直燃型溴化锂吸收式冷(温)水机组时，其在名义工况和规定条件下的 性能参数应符合表4．2．19（详原规范条文）的规定。
4.5.2、锅炉房、换热机房和制冷机房应进行能量计量，能量计量应包括下列内容：
1 燃料的消耗量；
2 制冷机的耗电量；
3 集中供热系统的供热量；
4 补水量。
4.5.4、 锅炉房和换热机房应设置供热量自动控制装置。
3.3.1 根据建筑热工设计的气候分区，甲类公共建筑的围护结构热工 性能应分别符合表3.3.1-1~表3.3.1-6（详原规范条文）的规定。 当不能满足本条的规定时，必须按本标准规定的方法进行权衡判 断。
3.3.2 乙类公共建筑的围护结构热工性能应符合表3.3.2-1和表3.3.2-2（详原规范条 文）的规定。
15、能耗分析
建模 热工
[能耗分析]命令，按各地规范计算建筑物的能耗。 江苏居建的耗冷耗热量详细的计算过程在本命令输出。
节能
数据提取 节能检查 能耗分析 节能报告 报审表 导出审图
16、节能报告
建模
热工
节能
数据提取 节能检查 能耗分析 节能报告 报审表 导出审图
[节能报告]，节能报告有两种方式 输出，即规定性指标与性能指标， 自己选择本工程的评估方法。
8、工程构造
建模 热工
[工程构造]，定义本工程有关的围护结构构造做法。本工程不涉及到的就无 需设置。
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节能
9、门窗类型
建模 热工
[门窗类型]，定义本工程门窗的“开启比例”、“气密性等级”等。 公共建筑需要定义各类型号窗户的“开启比例”。
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
的数值。
4.2.8、电动压缩式冷水机组的总装机容量，应按本标准第4．1．1条的规定计算的 空调冷负荷值直接选定，不得另作附加。在设计条件下，当机组的规格不符合 计算冷负荷的要求时，所选择机组的总装机容量与计算冷负荷的比值不得大于 1．1。
4.2.10、采用电机驱动的蒸气压缩循环冷水(热泵)机组时，其在名义制冷工况和规 定条件下的性能系数(COP)应符合下列规定： 1 水冷定频机组及风冷或蒸发冷 却机组的性能系数(COP)不应低于表4．2．10（详原规范条文）的数值； 2 水 冷变频离心式机组的性能系数(COP)不应低于表4．2．10（详原规范条文）中 数值的0．93倍； 3 水冷变频螺杆式机组的性能系数(COP)不应低于表 4．2．10中数值的0．95倍。
3.3.7 当公共建筑入口大堂采用全玻幕墙时，全玻幕墙中非中空玻璃的面积不应超 过同一立面透光面积（门窗和玻璃幕墙）的15%，且应按同一立面透光面积 （含全玻幕墙面积）加权计算平均传热系数。
4.1.1 甲类公共建筑的施工图设计阶段，必须进行热负荷计算和逐项逐时的冷负荷 计算
4.2.2、除符合下列条件之一外，不得采用电直接加热设备作为供暖热源：
适当整理图档，将与节能无关的图元对象删除。
节能
2.1、检查墙体——闭合性
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
[隔离图层]，选中外墙，把墙体单独显示出来。[双线]切换墙体到单双线状 态或单线状态
将没有闭合的墙体闭合。主要看基线（黄色）没有闭合。
不闭合墙体的编辑方式：拉伸、[倒墙角]、[创建墙体]补画。
1 电力供应充足，且电力需求侧管理鼓励用电时；
2 无城市或区域集中供热，采用燃气、煤、油等燃料受到环保或消防限制，且 无法利用热泵提供供暖热源的建筑；
3 以供冷为主、供暖负荷非常小，且无法利用热泵或其他方式提供供暖热源
的建筑；
4 以供冷为主、供暖负荷小，无法利用热泵或其他方式提供供暖热源，但可以 利用低谷电进行蓄热，且电锅炉不在用电高峰和平段时间启用的空调系统；
➢ 操作：选定对象——打开属性表，修改。
13、数据提取
建模 热工
➢ [数据提取]命令，计算体形系数。查看体形系数计算过程详细数据。
节能
数据提取 节能检查 能耗分析 节能报告 报审表 导出审图
14、节能检查
建模
热工
节能
数据提取 节能检查 能耗分析 节能报告 报审表 导出审图
[节能检查]命令，规定指标和性能指标两种方式评估本工程是否符合要求。
4.5.6、供暖空调系统应设置室温调控装置；散热器及辐射供暖系统应安装自动温 度控制阀。
2、《夏热冬暖地区居住建筑节能设计标准》 JGJ75―2012强条总结归纳
第4．0．4、4．0．5、4．0．6、4．0．7、4.0．8、4．0.10、4．0 ．13、6．0．2、6．0．4、6．0．5、6．0．8、6．0．13条为强 制性条文，必须严格执行。
注：如果规定性指标有一项不满足，可以通过更改工程设计，主要 是调整围护结构热工性能来满足要求，另一种方式就是综合权衡， 即运行能耗计算，在能耗分析之后，如果设计建筑能耗大于参照 建筑能耗，根据标准要求，则要改善围护结构的热工性能，再进 行能耗分析，直至设计建筑能耗小于参照建筑能耗。注意一点， 无论是采用何种评估方式，有些指标都必须满足，如门窗气密性， 可开启面积比等。软件会自动提示不满足指标。
2、《广东省居住建筑节能设计标准》DBJT15-133-2018 3、《公共建筑节能设计标准》GB 50189-2015 4、《民用建筑热工设计规范》GB 50176-2016 5、 《工业建筑节能设计统一标准》 GB51245-2017
1、公共建筑节能设计标准GB 50189-2015强 条总结归纳
节能
10、遮阳设置
建模 热工
[遮阳类型]命令。设置窗户外遮阳 阳台相当于平板遮阳`
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节能
11、房间设置
建模
热工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节能
[房间类型]，定义公共建筑房间的功能。可以增加
选定房间，打开属性表，定义居住建筑的房间功能。可以“对象匹配”
节能
4、搜索房间
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
[搜索房间]生成内部房间对象和建筑物外轮廓。以便接下来定义房间对象。 在搜索房间之前用[柱墙检查]、[重叠检查]命令检查。
节能
5、建楼层框
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
[建楼层框]命令定义楼层。 [楼层表]可以查看楼层设置是否正确 。
在节能计算中，透光门按外窗进行热工计算，所以，需要[门转窗]命令将门 转为窗。
说明：在建筑施工图中，有个别门窗可能是由二维线条画的， 所以需要用画门窗的命令补画上。可以二维三维同步的情 况下看。
节能
3.2、检查门窗——宽和高
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
源自文库热工
[门窗整理]命令，将图中所有门窗提取出来。可以对照门窗表进行整理检查。

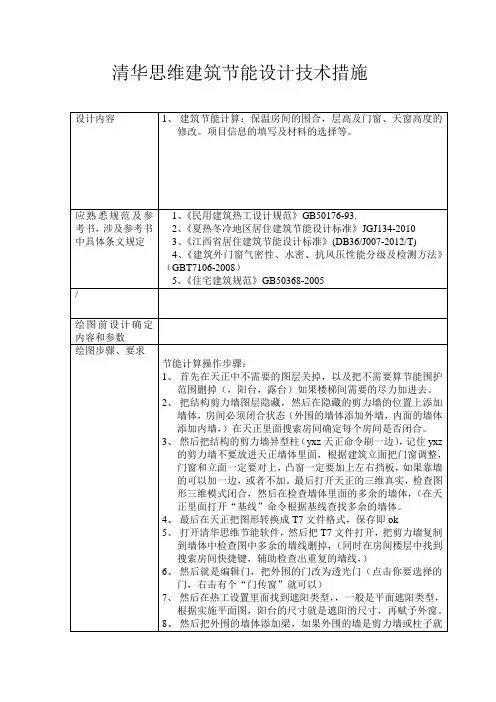

一、软件篇
软件操作提示：在软件操作过程实时注意CAD 命令行的提示信息；要注意对话框的参数与 提示；
所有操作习惯与CAD操作习惯一致。同时注意 右键菜单；
所有命令均可用命令拼音头字母。如[创建墙体] 对应命令[CJQT]；并可以修改PGP文件DIY；
总体流程
一、建模 1、打开图形 2、检查墙体 3、检查门窗 4、搜索房间 5、建楼层框 6、模型检查
第一：强条（共17条）： 3.2.1 严寒和寒冷地区公共建筑体形系数应符合表3.2.1（详原规范条
文）的规定。单栋建筑面积A（㎡）：1、300＜A≤800,2、A＞800； 建筑体形系数：1、≤0.50，≤0.40。 3.2.7 甲类公共建筑的屋顶透光部分面积不应大于屋顶总面积的20%。 当不能满足本条的规定时，必须按本标准规定的方法进行权衡判 断。
5 利用可再生能源发电，且其发电量能满足自身电加热用电量需求的建筑。 4.2.3 除符合下列条件之一外，不得采用电直接加热设备作为空气加湿热源：
1 电力供应充足，且电力需求侧管理鼓励用电时； 2 利用可再生能源发电，且其发电量能满足自身加湿用电量需求的建筑； 3 冬季无加湿用蒸汽源，且冬季室内相对湿度控制精度要求高的建筑。 4.2.5、名义工况和规定条件下，锅炉的热效率不应低于表4.2.5（详原规范条文）
说明：建楼层框的主要作用，第一，确定标准层图形的范围，建筑 轮廓必须放在楼层框里面。第二，确定标准层与自然层之间的对 应关系。楼层框的的建立也确定了上一层构件的相对标高。在错 层是应注意这个问题。
节能
6、模型检查
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
模型检查的方式两种，软件自动检查和手工配合检查。 自动检查方式：[重叠检查]、[柱墙检查]、[模型检查] 手工检查方式：[关键显示]、[模型观察]
二、热工 7、工程设置 8、工程构造 9、门窗类型 10、遮阳设置 11、房间设置 12、局部设置
三、节能 13、数据提取 14、节能检查 15、能耗分析 16、节能报告 17、报 审 表 18、导出审图
1、打开图形
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
启动软件后，直接用CAD的打开命令打开图形，将图形另存到一个单独的文 件夹。
17、报审表
建模 热工
[报审表]命令，输出当地报审表。
节能
数据提取 节能检查 能耗分析 节能报告 报审表 导出审图
18、导出审图
建模 热工
➢ [导出审图]命令，生成导出电子送审文件。
节能
数据提取 节能检查 能耗分析 节能报告 报审表 导出审图
二、规范篇
1、《夏热冬暖地区居住建筑节能设计标准》 JGJ 752012
节能
7、工程设置
建模
热工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节能
[工程设置]命令设置全局参数。
设置地理位置、工程信息、标准选用、能耗 种类、北向角度、建筑类型、体型特征、 太阳辐射吸收系数。体型特征夏热冬冷地 区居建需要设置；太阳辐射吸收系数动态 能耗分析与隔热验算时需要设置。
天井、中庭也在本次操作完成，[天井]命令定义定井；在房间命令中，将楼 板设置为无，即为中庭。
12、局部设置
建模
热工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节能
➢ [局部设置]命令，设置梁、过梁等。
➢ 用于修改外墙、屋顶等围护结构默认构造。
➢ 用于定义局部边界条件不一样，如半地下室墙体、墙体构绝热、屋顶绝 热。
节能
2.2、检查墙体——高度
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
双击墙体，看高度是否正确 如果不正确。[改高度]批量修改
节能
3.1、检查门窗——与节能一致性
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热工
使用[两点门窗]、[插入门窗]、[转角窗]、[带形窗]命令补画门窗。
