恒定电流练习题

恒定电流练习题

恒定电流练习题一、选择题1. 下列关于恒定电流的说法,正确的是:A. 恒定电流的电流大小和方向都不变B. 恒定电流的电流大小变化,但方向不变C. 恒定电流的电流大小不变,但方向变化D. 恒定电流的电流大小和方向都变化2. 在恒定电流电路中,下列哪种元件的电压与电流成正比?A. 电阻B. 电容C. 电感D. 二极管3. 欧姆定律适用的条件是:A. 任何电路B. 纯电阻电路C. 纯电容电路D. 纯电感电路二、填空题1. 恒定电流是指电流的大小和__________都不随时间变化。

2. 在闭合电路中,电流的方向是由__________流向__________。

3. 欧姆定律表达式为:I = _________,其中I表示__________,U表示__________,R表示__________。

三、计算题1. 已知某电阻的阻值为10Ω,通过该电阻的电流为2A,求该电阻两端的电压。

2. 一个电阻为5Ω的电阻器和一个电阻为10Ω的电阻器串联,接在电压为12V的电源上,求通过每个电阻器的电流。

3. 三个阻值均为6Ω的电阻器,两个串联后与第三个并联,接在电压为18V的电源上,求电路中的总电流。

四、判断题1. 在恒定电流电路中,电阻两端的电压与电流成正比。

()2. 欧姆定律适用于任何电路。

()3. 串联电路中,各电阻的电流相等。

()五、简答题1. 简述恒定电流的特点。

2. 什么是欧姆定律?请写出其表达式。

3. 串联电路和并联电路有什么区别?请分别举例说明。

六、作图题一个电源、一个电阻和一个开关串联的电路图。

两个电阻并联后接入电源的电路图。

三个电阻串联,其中一个电阻的两端并联一个电容。

一个电阻和一个电感串联后接入交流电源。

七、实验题1. 设计一个实验,验证欧姆定律。

请写出实验步骤、所需器材和观察记录的表格。

2. 通过实验测量一段导体在不同电压下的电流,并根据实验数据绘制IU图线。

请列出实验步骤和所需器材。

八、分析题1. 一个电阻为20Ω的电阻器,当通过它的电流为0.5A时,求该电阻器在5分钟内产生的热量。

恒定电流综合练习

恒定电流综合练习

1R 3选修3-1《恒定电流》综合练习班次 姓名1.如图所示的电路中,R 1=9Ω,R 2=30Ω,S 闭合时,电压表V 的示数为11.4V ,电流表A 的示数为0.2A ,S 断开时,电流表A 的示数为0.3A ,求:(1)电阻R 3的值;(2)电源电动势E 和内阻r 的值。

2.相距d =0.1m 水平放置的平行金属板a 和b ,且中央有孔,为其提供电压的电路如图所示, 且已知电源的电动势为E=24V ,内阻为r=5Ω,分压电阻为R 2=100Ω,现闭合电键S ,当 电流达到稳定后,将带电荷量为q=1.0×10-7C 、质量为m=6.0×10-7kg 的液滴从小孔正上 方h=0.1m 高处无初速滴下,为使液滴刚好不落在b 板上。

g =10m/s 2,求: (1) R 2两端的电压。

(2) 滑动变阻器R 1的阻值。

3.如图所示,电阻R 1为6Ω,电源内阻r 为1Ω,当合上电键S 且滑动变阻器R 2为3Ω时, 电源的总功率为20W ,电源的输出功率为16W ,灯泡正常发光。

求: (1)电灯的电阻和灯的额定功率;(2)当电键S 断开时,为使灯泡正常发光,滑动变阻器的阻值应调到多少?24.在如图所示的电路中,R 1=2 Ω,R 2=R 3=4 Ω,当电键K 接a 时,R 2上消耗的电功率为4 W ,当电键K 接b 时,电压表示数为4.5 V 。

试求:(1)当电键K 接a 时,通过电源的电流和电源两端的电压; (2)电源的电动势和内阻;(3)当电键K 接c 时,通过R 2的电流.5.允许通过的最大电流为2 A 的电源和一个变阻器接成如图(甲)所示的电路,变阻器的 总阻值为R 0=22Ω。

电源路端电压U 随外电阻的变化规律如图(乙)所示,图中U =12V 的直线为U-R 图线的渐近线。

求: ⑴电源电动势和内阻;⑵AB 间空载时输出电压的变化范围;⑶为保证无论怎样调节滑动变阻器都不毁坏电源,AB 间所接负载的最小阻值R 。

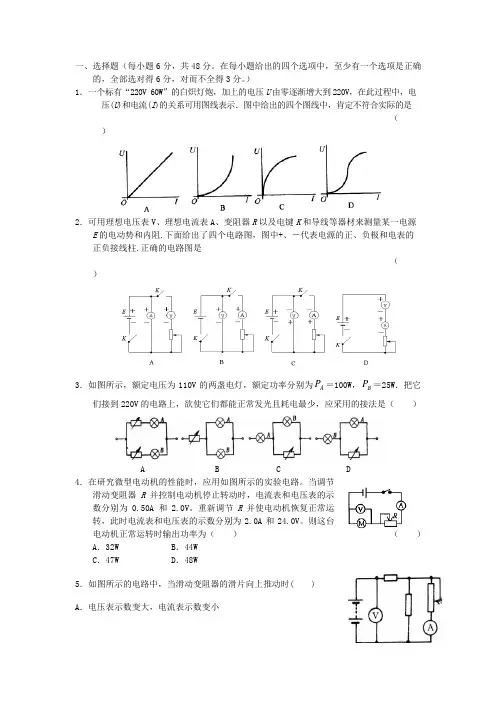

恒定电流周练习题及答案

恒定电流周练习题及答案

一、选择题(每小题6分,共48分。

在每小题给出的四个选项中,至少有一个选项是正确的,全部选对得6分,对而不全得3分。

)1.一个标有“220V 60W ”的白炽灯炮,加上的电压U 由零逐渐增大到220V ,在此过程中,电压(U )和电流(I )的关系可用图线表示.图中给出的四个图线中,肯定不符合实际的是 ()2.可用理想电压表V 、理想电流表A 、变阻器R 以及电键K 和导线等器材来测量某一电源E 的电动势和内阻.下面给出了四个电路图,图中+、-代表电源的正、负极和电表的正负接线柱.正确的电路图是 ()3.如图所示,额定电压为110V 的两盏电灯,额定功率分别为A P =100W ,B P =25W .把它们接到220V 的电路上,欲使它们都能正常发光且耗电最少,应采用的接法是( )A B C D4.在研究微型电动机的性能时,应用如图所示的实验电路。

当调节滑动变阻器R 并控制电动机停止转动时,电流表和电压表的示数分别为0.50A 和 2.0V 。

重新调节R 并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A 和24.0V 。

则这台电动机正常运转时输出功率为( ) ( )A .32WB .44WC .47WD .48W5.如图所示的电路中,当滑动变阻器的滑片向上推动时( ) A .电压表示数变大,电流表示数变小B .电压表示数变小.电流表示数变大C .电压表、电流表示数都变大D .电压表、电流表示数都变小6.如图所示,直线A 为电源a 的路端电压与电流的关系图像,直线B 为电源b 的路端电压与电流的关系图像,直线C 为一个电阻R 的两端电压与电流的关系图像.将这个电阻R 分别接到a ,b 两电源上,那么 ( ) A .R 接到a 电源上,电源的效率较高B .R 接到b 电源上,电源的输出功率较大C .R 接到a 电源上,电源的输出功率较大,但电源效率较低D .R 接到b 电源上,电阻的发热功率和电源的效率都较高7.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系应是( ) A .如外电压增大,则内电压增大,电源电动势也会随之增大B .如外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C .如外电压不变,则内电压减小时,电源电动势也随内电压减小D .如外电压增大,则内电压减小,电源的电动势始终为二者之和,保持恒量8.如图所示电路,当S 闭合后两灯均不亮,已知两灯、电源、电键及电键到电源负极间的导线都完好,其余三条导线中有一条发生断路.若某同学使用多用电表来检查断线部分,他用多用表的红表棒与a 点相连接,把黑表棒分别先后与b 点、c 点相连,则以下能检测出断线部分的方法有( )A .S 闭合,多用表用6V 量程的电压表B .S 闭合,多用表用0.3A 量程的电流表C .S 断开,多用表用R ×1量程的欧姆表D .以上三种方法都不可以二、填空题(共22分。

恒定电流经典例题

恒定电流经典例题

第二章 恒定电流经典例题典型例题1——电流的计算例:某电解池,如果在1秒钟内共有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1米2的某截面,那么通过这个截面的电流强度是( )(A)0安培; (B)0.8安培; (C)1.6安培; (D)3.2安培。

【课堂练习】有一横截面积为S 的铜导线,流经其中的电流为I ,设每单位体积的导线有n 个自由电子,电子电量为e ,此时电子的定向转动速度为υ,在△t 时间内,通过导体横截面的自由电子数目可表示为( )A .n υS △tB .n υ△tC .I △t/eD .I △t/(Se)典型例题2——关于白炽灯使用实际伏安特性曲线一个标有“220V ,60W ”的白炽灯泡,加上的电压U 由零逐渐增大到220V ,在此过程中电压U 和电流I 的关系可用图线表示,在留给出的四个图中,肯定不符合实际情况的是( )典型例题3——关于电流表的改装有一只满偏电流Ig=5mA ,内阻Ω=400Rg 的电流表G .若把它改装成量程为10V 的电压表,应______联一个______Ω的分压电阻.该电压表的内阻为______Ω;若把他改装成量程为3A 的电流表,应______联一个____Ω的分流电阻,该电流表的内阻为_____Ω.典型例题4——关于直流电动机的线圈电阻例:某一用直流电动机提升重物的装置如图所示,重物质量m=50kg ,电源提供恒定电压U=110V ,不计各处摩擦。

当电动机以v=0.90m/s 的恒定速度向上提升重物时,电路中的电流强度I=5A ,由此可知电动机线圈的电阻R=____Ω。

【讨论】如果电动机的转子被卡住,则通过电动机线圈的电流多大?线圈上的发热功率多大?【课堂练习】如图所示的电路中,某录音机用的直流电机通过一串联电阻R =5Ω接在电动势为ζ=6V ,内阻r 2=0.5Ω的电池上,流过电机的电流强度为I =0.3A ,电动机绕组的电阻为r 1=1Ω,求:(1)电动机消耗的电功率; (2)电机每分钟产生的热量Q ;(3)电动机的机械功率; (4)电源的输出功率;(5)电源的效率; (6)电机的效率.典型例题5——电源的外特性曲线如图所示中的图线a 是某电源的外特性曲线,图线b 是电阻R 的伏安特性曲线,这个电源的电动势为________V ,内阻等于________Ω.用这个电源和两个电阻R 串联形成闭合电路,电源的输出功率为______W .典型例题6——闭合电路的欧姆定律如图所示,Ω=51R ,Ω=92R .当开关S 断开时,电流表的示数为A 2.0=I ,当开关S 闭合时,电流表的示数为A 3.0='I .求:(1)电源的电动势和内阻.(2)S 断开和闭合两种情况下,电源的输出功率.典型例题7——电容器在电路中的连接如图所示,电阻Ω=21R ,Ω=42R ,Ω=63R .电容F 5μ=C .电源电压V 6=U 不变,分别求电键S 断开和闭合两种情况下,电路达稳定状态后电容器的带电量.典型例题8——可变电阻的阻值变化对电流以及电压的影响1、如图所示的电路中,当可变电阻R的值增大时()A、ab两点间的电压增大B、ab两点间的电压减小C、通过电阻R的电流增大D、通过电阻R的电流减小2、如图所示的电路中,当滑动变阻器的滑动头向上移动时,下列结论正确的是()A.电压表的示数增大,电流表的示数减小.B.电压表和电流表的示数都增大.C.电压表的示数减小,电流表的示数增大.D.电压表和电流表的示数都减小.3、如图所示,用两节干电池点亮几个小灯泡,当逐一闭合电键,接入灯泡增多时,以下说法正确的是()A.灯少时各灯较亮,灯多时各灯较暗B.各灯两端的电压在灯多时较低C.通过电池的电流在灯多时较大D.电池输出功率灯多时较大答案:例题1、D 课堂练习AC例题2、ACD例题3、串1600 2000 并0.67 0.67例题4、4 27.5A,3025W 课堂练习:1.305W,5.4J,1.215W,1.755W,97.5%,93% 例题5、6,2,2.88例题6、3V,1,断开0.56 闭合0.81例题7、断开10-5C,闭合2*10-5C例题8、AD A ABC。

物理选修3-1第二章恒定电流练习题

物理选修3-1第二章恒定电流练习题

物理选修3-1第二章恒定电流练习题第二章恒定电流一、不定项选择题:1.对于金属导体,还必须满足下列哪一个条件才能产生恒定的电流?()A.有可以自由移动的电荷B.导体两端有电压C.导体内存在电场D.导体两端加有恒定的电压2.关于电流,下列说法中正确的是()A.通过导线截面的电量越多,电流越大B.电子运动的速率越大,电流越大C.单位时间内通过导体截面的电量越多,导体中的电流越大D.因为电流有方向,所以电流是矢量3.某电解池,如果在1钟内共有5某1018个二价正离子和1.0某1019个一价负离子通过某截面,那么通过这个截面的电流是()A.0AB.0.8AC.1.6AD.3.2A4.下列说法正确的是()比,与导体的电阻成反比正比,与通过导体的电流成反比C.欧姆定律适用于金属导体导电,电解液导电,电离后气体导电,或者是晶体二级管,晶体三极管导电D.欧姆定律只适用于纯电阻电路5.对于有恒定电流通过的导体,下列说法正确的是()A.导体内部的电场强度为零B.导体是个等势体C.导体两端有恒定的电压存在D.通过导体某个截面的电量在任何相等的时间内都相等6.有四个金属导体,它们的伏安特性曲线如图所示,电阻最大的导体是()A.aB.bC.cD.d7.白炽灯的灯丝随温度的升高导电性能变差,则白炽灯不通电时灯丝电阻R1与正常发光时电阻R2比较应是()A.R1>R2B.R1<R2C.R1=R2D.无法判断8.关于电动势下列说法正确的是()A.电源电动势等于电源正负极之间的电势差B.用电压表直接测量电源两极得到的电压数值,实际上总略小于电源电动势的准确值C.电源电动势总等于内、外电路上的电压之和,所以它的数值与外电路的组成有关D.电源电动势总等于电路中通过1C的正电荷时,电源提供的能量9.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系应是()A.如外电压增大,则内电压增大,电源电动势也会随之增大B.如外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C.如外电压不变,则内电压减小时,电源电动势也随内电压减小D.如外电压增大,则内电压减小,电源的电动势始终为二者之和,保持恒量10.一节干电池的电动势为1.5V,其物理意义可以表述为()A.外电路断开时,路端电压是1.5VB.外电路闭合时,1内它能向整个电路提供1.5J的化学能C.外电路闭合时,1内它能使1.5C的电量通过导线的某一截面D.外电路闭合时,导线某一截面每通过1C的电量,整个电路就获得1.5J电能11.关于电动势,下列说法中正确的是()A.在电源内部,由负极到正极的方向为电动势的方向B.在闭合电路中,电动势的方向与内电路中电流的方向相同C.电动势的方向是电源内部电势升高的方向D.电动势是矢量12.如图为两个不同闭合电路中两个不同电源的U-I图像,下列判断正确的是()A.电动势E1=E2,发生短路时的电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1>E2,内阻r1<r2D.当两电源的工作电流变化量相同时,电源2的路端电压变化大13.在右图所示的电路中,电源的内阻不能忽略。

高二物理 恒定电流 练习题

高二物理 恒定电流 练习题

高二物理恒定电流练习题1、关于三个公式:①UI P =,②R I P 2=③RUP 2=,下列叙述正确的是( ) A .公式①适用于任何电路的电热功率 B .公式②适用于任何电路的电热功率 C .公式①、②、③适用于任何电路电功率 D .上述说法都不正确2、某种金属材料的电阻值对温度的高低非常“敏感”,这种金属材料的I -U 图线正确的是( )3、两个电源a 、b 的U —I 图线如图所示,由图可知( )A.电源a 的内电阻较小,电动势较大B.电源a 的内电阻较大,电动势较小C.电源a 的内电阻较小,电动势较小D.电源a 的内电阻较大,电动势较大4、如图,电源的电动势E 和内阻r 恒定不变,当滑动变阻器的滑片向右滑动时,( ) A.灯L 变亮,电流表的示数减小。

B.灯L 变亮,电流表的示数增大。

C.灯L 变暗,电流表的示数减小。

D.灯L 变暗,电流表的示数增大。

5、如图,A 、B 两灯分别标有“110V 、100W ”和“110V 、40W ”,按不同方法接入220V 电路,能使两灯正常发光,且电路中消耗功率最小的是( )6、电源1、2的输出端电压U 与输出电流I 的关系的图像如图所示,由图像可知( )A.2121,r r =>εεB.2121,r r >=εεC.电流变化相同时,电源1的端电压变化较大D.电流变化相同时,电源2的端电压变化较大7、如图所示所示的电路,A 、B 、C 为三个相同的灯泡,其电阻大于电源内阻,当变阻器R 的滑动触头P 向上移动时( )A.A 灯变亮,B 和C 灯都变暗B.A 灯变亮,B 灯变暗,C 灯变亮C.A 灯变暗,B 灯变暗,C 灯变亮D.A 灯变暗,B 灯变亮,C 灯变亮8、电动势为E ,内阻为r 的电池与固定电阻R 1、可变电阻R 2串联,如图所示,设R 1 =r ,R 2=2r ,当变阻器的滑动片自右端向左端滑动时,下列说法中正确的是( )A.电池的输出功率增大B.电源消耗的总功率增大C.固定电阻R 1上消耗的功率减小D.电池内阻上消耗的功率减小9、如图所示,C 为平行板电容器,下列哪些操作能使通过电阻R 1的电流方向为b →aA .将滑动变阻器的滑动触头向C 端移动B .将电容器两板间的距离减小些C .断开开关D .在电容器两板间加入电介质10、如图所示,直线OAC 为某一直流电源的总功率P 随总电流I 变化的图线,抛物线OBC 为同一电源内部消耗的功率P r 随总电流I 变化的图线,则当通过电源的电流为1A 时,该电源的输出功率为( )(A)1W (B)3W (C)2W (D)2.5WU U UUA B C D1· · 第9题图11、下面左图是电压表的刻度盘, 若当时使用的是该表的0-3V 量程,那么读数为 ;下面右图是电流表的刻度盘,若当时使用的是该表的0-0.6A 量程,那么电表读数为 。

高二物理恒定电流练习题(含答案)

高二物理恒定电流练习题(含答案)

高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时,R两端的电压将减小,通过R的电流强度将减小。

2.若滑动变阻器的滑动端P向下滑动时,L2变亮,L1、L3、L4不变。

3.当滑动触头P向b端滑动时,A灯变暗,B灯变亮,R1消耗的功率变小。

4.原来断开的开关K闭合时,电路中Ua降低,Ub升高。

5.滑动变阻器的滑片P由b端逐渐向a端移动过程中,A2示数先增大后减小,A1示数先减小后增大。

6.电上所带电量为4μC。

7.可变电阻R4的取值为40Ω。

8.要使液滴上升,可使R2减小。

9.在这个电路中,有一个水平放置的平行板电C,带电液滴静止在其中。

四个电键都是闭合的。

如果只打开一个电键,液滴会怎样运动?选项包括:A。

只打开K1,液滴仍然保持静止;B。

只打开K2,液滴会加速向上运动;C。

只打开K3,液滴仍然保持静止;D。

只打开K4,液滴会加速向下运动。

10.在这个电路中,开关K最初是闭合的。

当电阻R1和R2的滑片处于图中所示位置时,带电尘埃P悬浮在平行板电中,保持静止状态。

要使尘埃加速向下运动,应该采取哪些措施?选项包括:A。

将R1的滑片向上移动;B。

将R2的滑片向上移动;C。

将R2的滑片向下移动;D。

断开开关K。

11.在这个电路中,电源的电动势是恒定的。

如何使灯泡变暗?选项包括:A。

增大R1;B。

减小R1;C。

增大R2;D。

减小R2.13.这个电路中,直线OAC表示某个直流电源的总功率P总随电流I变化的图像,抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。

如果A和B对应的横坐标是2A,那么线段AB表示的功率和I=2A对应的外电阻是什么?选项包括:A。

2W,0.5Ω;B。

4W,2Ω;C。

2W,1Ω;D。

6W,2Ω。

14.在这个电路中,电阻R=3Ω。

当开关K断开时,电源内电路消耗功率与输出功率之比为1:3;当K闭合时,电源内电路消耗功率与输出功率相等。

那么当K断开和闭合时,电灯L上消耗功率的比例是多少?选项包括:A。

恒定电流练习题

恒定电流练习题

恒定电流练习题一、选择题1. 在恒定电流中,电流的方向是:A. 从正极流向负极B. 从负极流向正极C. 正负极之间来回流动D. 只在导线内部流动2. 欧姆定律描述的是:A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系3. 电阻的基本单位是:A. 欧姆B. 伏特C. 安培D. 法拉4. 以下哪个不是电路的基本元件:A. 电阻B. 电容C. 电感D. 变压器5. 电流的单位是:A. 伏特B. 安培C. 欧姆D. 法拉二、填空题6. 根据欧姆定律,电压U等于电流I与电阻R的乘积,即U=______。

7. 恒定电流的特点是电流大小和方向在一段时间内保持______。

8. 电路中的功率P可以通过公式P=U×I计算,其中U是电压,I是______。

9. 串联电路中,总电阻等于各个电阻的______。

10. 并联电路中,总电阻的倒数等于各个电阻倒数的______。

三、简答题11. 解释什么是串联电路,并给出串联电路中电流的特点。

12. 解释什么是并联电路,并给出并联电路中电压的特点。

13. 什么是基尔霍夫电流定律(KCL)?请简述其内容。

14. 什么是基尔霍夫电压定律(KVL)?请简述其内容。

15. 描述如何使用欧姆定律来计算一个电路中的电阻值。

四、计算题16. 一个电阻为100欧姆的电路,通过它的电流为0.5安培,求该电路两端的电压。

17. 在一个并联电路中,两个电阻分别为200欧姆和300欧姆,求总电阻。

18. 一个串联电路中,有两个电阻分别为200欧姆和300欧姆,通过它们的电流为0.5安培,求电路两端的电压。

19. 一个电路中,电阻为50欧姆,通过它的电流为2安培,求电路的功率。

20. 一个电路中,电压为12伏特,总电阻为4欧姆,求通过电阻的电流。

五、应用题21. 一个家庭电路中,有一盏灯标有“220V 100W”,求这盏灯正常工作时通过它的电流。

22. 一个实验室电路中,有一个电阻器标有“1000欧姆1W”,求这个电阻器在额定功率下工作时通过它的电流。

物理选修3-1第二章恒定电流练习题及答案

物理选修3-1第二章恒定电流练习题及答案

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端,则灯泡消耗的电功率( )A.等于36 W B.小于36 W,大于9 WC.等于9 W D.小于9 W2、用电压表检查图示电路中的故障,测得U ad=5.0V,U ed=0V,U be=0V,U ab=5.0V,则此故障可能是( )A.L断路B.R断路C.R′断路D.S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A.此接法的测量值大于真实值B.此接法的测量值小于真实值C.此接法要求待测电阻值小于电流表内阻D.开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动,则三个电表示数的变化情况是( )A.I1增大,I2不变,U增大B.I1减小,I2增大,U减小C.I1增大,I2减小,U增大D.I1减小,I2不变,U减小5、汽车电动机启动时车灯会瞬时变暗,如图,在打开车灯的情况下,电动机未启动时电流表读数为10 A,电动机启动时电流表读数为58 A,若电源电动势为12.5 V,内阻为0.05 Ω,电流表内阻不计,则因电动机启动,车灯的电功率降低了( )A.35.8 W B.43.2 WC.48.2 W D.76.8 W6、如图所示,当ab端接入100V电压时,cd两端为20V;当cd两端接入100V时,ab两端电压为50V,则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A .4∶1∶2B .2∶1∶1C .3∶2∶1D .以上都不对7、如图所示,电源E 的电动势为3.2V ,电阻R 的阻值为30Ω,小灯泡L 的额定电压为3.0V ,额定功率为4.5W ,当开关接位置1时,电压表的示数为3V ,那么当开关接到位置2时,小灯泡L 的发光情况是( )A .很暗,甚至不亮B .正常发光C .比正常发光略亮D .有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

恒定电流 电场练习题

恒定电流 电场练习题

恒定电流 电场练习题1.一段半径为D 的导线,电阻为0.1Ω,如果把它拉成半径为D/2的导线,则电阻为 ( ). A. 0.2Ω B. 0.4Ω C. 0.8Ω D. 1.6Ω2.一个标有“220V 60W ”的白炽灯炮,加上的电压U 由零逐渐增大到220V ,在此过程中,电压(U )和电流(I 的关系可用图线表示.图中给出的四个图线中,肯定不符合实际的是 ( )3.一个电池组的电动势为E ,内阻为r ,用它给一电阻为R 的直流电动机供电,当电动机正常工作时,通过电动机的电流为I ,电动机两端的电压为U ,经时间t ( )A .电源在内外电路做的功为t IU r I )(2+ B .电池消耗的化学能为IEtC .电动机输出的机械能为t r R I IEt )(2+- D .电池组的效率为EIr U -4.在研究微型电动机的性能时,应用如图所示的实验电路。

当调节滑动变阻器R 并控制电动机停止转动时,电流表和电压表的示数分别为0.50A 和2.0V 。

重新调节R 并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A 和24.0V 。

则这台电动机正常运转时输出功率为( )A .32WB .44WC .47WD .48W 5.小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线。

则下列说法中正确的是( ) A .随着所加电压的增大,小灯泡的电阻增大 B .对应P 点,小灯泡的电阻为R =U 1I 2C .对应P 点,小灯泡的电阻为R =U 1I 2-I 1D .对应P 点,小灯泡的功率为图中矩形PQOM 所围的面积6.如图所示,直线A 为电源a 的路端电压与电流的关系图像,直线B 为电源b 的路端电压与电流的关系图像,直线C 为一个电阻R 的两端电压与电流的关系图像.将这个电阻R 分别接到a ,b 两电源上,那么 ( )A .R 接到a 电源上,电源的效率较高B .R 接到b 电源上,电源的输出功率较大C .R 接到a 电源上,电源的输出功率较大,但电源效率较低D .R 接到b 电源上,电阻的发热功率和电源的效率都较高7. 竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球,将平行金属板按如图所示的电路图连接。

高中物理:恒定电流练习含答案

高中物理:恒定电流练习含答案

高中物理:恒定电流 练习(含答案)1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为()A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是()A .在外电路中和电源内部,正电荷都受静电力作用,所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动,所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线,下列说法正确的是()A .加正向电压时,二极管电阻较小,且随着电压的增大而增大B .加反向电压时,二极管电阻较大,无论加多大电压,电流都很小C .无论是加正向电压还是加反向电压,电压和电流都不成正比,所以二极管是非线性元件D .二极管加正向电压时,电流随电压变化是一条直线4、(双选)两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压,则两只表()A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌,由此可知该电热水壶正常加热1 min 产生的热量为()反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝,把它拉成3L 长的均匀细丝后,再切成等长的三段,则其 中每一段电阻丝的阻值为()A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时,电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是()A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、(双选)下列操作正确的是()A .用多用电表测电压时,要将红表笔接高电势点B .用多用电表测电流时,应将多用电表串联接入电路C .用多用电表测电阻时,要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时,待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是()A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中,负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、(多选)小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是()A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点,小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”,C 灯“20 V 20 W ”,D 灯“20 V 20 W ”。

高二物理恒定电流练习题(含答案)

高二物理恒定电流练习题(含答案)

高二物理恒定电流一.选择题1.在如图所示的电路中,当变阻器R的阻值增加时( )A.R两端的电压将增大B.R两端的电压将减小C.通过R的电流强度将不变D.通过R的电流强度将减小2.在如图所示的电路中,若滑动变阻器的滑动端P向下滑动时,则L1、L2、L3、L4四灯的发光情况将是( ) A.L1变亮B.L2变亮C.L3变暗D.L4变暗3.如图所示电路中,电源电动势为E,,内电阻为r,A、B为两个相同的灯泡,R1为定值电阻,R0为滑动变阻器,当滑动触头P向b端滑动时,则( )A.A灯变暗,B灯变暗B.A灯变暗,B灯变亮C.R1消耗的功率变大D.R1消耗的功率变小4.如图所示的电路中,O点接地,当原来断开的开关K闭合时,电路中A、B两点的电势变化情况是( )A.都降低B.都升高C.U A升高,U B降低D.U A降低,U B升高5.如图所示的电路中,A、B两端间电压U恒定,干路中的定值电阻的阻值为R0,支路中的定值电阻的阻值为R2,滑动变阻器不接入电路时,两固定端a、b间的电阻为R1。

R0小于R1,R0和R2都不等于零。

那么,按图示电路,滑动变阻器的滑片P由b端逐渐向a端移动过程中,电流表A1、A2的示数变化情况是( ) A.A2的示数一直不断增大B.A1的示数一直不断减小C.A2示数先增大后减小D.A1示数先减小后增大6.如图所示电路,电源电动势e = 6V,内阻不计。

R1 = 4Ω,R2 = 2Ω,R3 = 7Ω,电容器的电容C = 1mF,那么电容器上所带电量为( )A.2×10-6CB.6×10-6CC.0D.4×10-6C7.在如图所示的电路中,R1 = 10Ω,R2 = 20Ω,R3 = 8Ω,电容器的电容C = 10mF,电源电动势e = 12V,内阻不计。

要使电容器上板带正电,电量Q = 2×10-5C,则可变电阻R4的取值为( )A.8ΩB.16ΩC.32ΩD.40Ω8.水平放置的平行板电容器C如图方式连入电路。

恒定电流练习题

恒定电流练习题

恒定电流练习题1. 一个导体的电阻为10欧姆,通过它的电流为2安培,求导体两端的电压。

2. 假设一个电路中,电源电动势为12伏特,内阻为0.5欧姆,外电路的总电阻为5欧姆,求电路的总电流。

3. 一个闭合电路中,电源电动势为9伏特,内阻为1欧姆,外电路的总电阻为4欧姆,求电源的输出功率。

4. 一个电路中,电源电动势为6伏特,内阻为0.2欧姆,外电路的总电阻为10欧姆,求电源的效率。

5. 一个电路中,电源电动势为15伏特,内阻为0.3欧姆,外电路的总电阻为12欧姆,求电路的总电流和电源的输出功率。

6. 一个电路中,电源电动势为18伏特,内阻为0.4欧姆,外电路的总电阻为20欧姆,求电源的效率和电源的输出功率。

7. 一个电路中,电源电动势为24伏特,内阻为0.5欧姆,外电路的总电阻为30欧姆,求电路的总电流和电源的效率。

8. 一个电路中,电源电动势为36伏特,内阻为0.6欧姆,外电路的总电阻为45欧姆,求电源的输出功率和电源的效率。

9. 一个电路中,电源电动势为48伏特,内阻为0.7欧姆,外电路的总电阻为60欧姆,求电源的输出功率。

总电阻为90欧姆,求电路的总电流。

11. 一个电路中,电源电动势为120伏特,内阻为1欧姆,外电路的总电阻为150欧姆,求电源的效率。

12. 一个电路中,电源电动势为240伏特,内阻为1.2欧姆,外电路的总电阻为300欧姆,求电源的输出功率。

13. 一个电路中,电源电动势为360伏特,内阻为1.5欧姆,外电路的总电阻为450欧姆,求电路的总电流。

14. 一个电路中,电源电动势为480伏特,内阻为1.8欧姆,外电路的总电阻为600欧姆,求电源的效率。

15. 一个电路中,电源电动势为600伏特,内阻为2欧姆,外电路的总电阻为750欧姆,求电源的输出功率。

16. 一个电路中,电源电动势为900伏特,内阻为2.5欧姆,外电路的总电阻为1125欧姆,求电路的总电流。

17. 一个电路中,电源电动势为1200伏特,内阻为3欧姆,外电路的总电阻为1500欧姆,求电源的效率。

恒定电流分章节试题附答案

恒定电流分章节试题附答案

§1导体中的电场和电流【典型例题】【例1】如图验电器A 带负电,验电器B 不带电,用导体棒连接A 、B 的瞬间,下列叙述中错误的是( A )A 、有瞬时电流形成,方向由A 到BB 、A 、B 两端的电势不相等C 、导体棒内的电场强度不等于零D 、导体棒内的自由电荷受电场力作用做定向移动【解析】A 、B 两个导体,由A 带负电,在A 导体周围存在指向A 的电场,故B 端所在处的电势B ϕ应高于A 端电势A ϕ;另外导体棒中的自由电荷在电场力的作用下,发出定向移动,由于导体棒中的自由电荷为电子,故移动方向由A 指向B ,电流方向应有B 到A 。

【答案】A【例2】在彩色电视机的显像管中,从电子枪射出的电子在加速电压U 的作业下被加速,且形成的电流强度为I 的平均电流,若打在荧光屏上的高速电子全部被荧光屏吸收。

设电子的质量为m ,电荷量为e ,进入加速电场之前的速度不计,则在t 秒内打在荧光屏上的电子数为多少?【解析】本题已知的物理量很多,有同学可能从电子被电场加速出发,利用动能定理来求解,如这样做,将可求得电子打到荧光屏的速度,并不能确定打到荧光屏上的电子数目,事实上,在任何相等时间里,通过电子流动的任一横截面的电荷量是相等的,荧光屏是最后的一个横截面,故有t 时间里通过该横截面的电量Q=It ,这样就可得到t 时间里打在荧光屏上的电子数目,n=eIt e Q = 【例3】如图所示的电解槽中,如果在4s 内各有8c 的正、负电荷通过面积为0.8㎡的横截面AB ,那么⑴在图中标出正、负离子定向移动的方向;⑵电解槽中的电流方向如何?⑶4s 内通过横截面AB 的电量为多少?⑷电解槽中的电流为多大?【解析】⑴电源与电解槽中的两极相连后,左侧电极电势高于右侧电极,由于在电极之间建立电场,电场方向由左指向右,故正离子向右移动,负离子向左移动⑵电解槽中的电流方向向右⑶8C 的正电荷向右通过横截面AB ,而8C 的负电荷向左通过该横截面,相当于又有8C 正电荷向右通过横截面,故本题的答案为16C⑷由电流强度的定义I=416=t Q =4A 【基础练习】一、选择题:1、下列关于电流的说法中正确的是( )A 、只要导体中有电荷运动,就有电流B 、导体中没有电流时,导体内的电荷是静止的C 、导体中的电流一定是自由电子定向移动形成的D 、电流可能是由正电荷定向移动形成的,也可能是负电荷定向移动形成的2、形成持续电流的条件是( )A、只要有电压加在物体的两端B、必须保持导体两端有电压C、只在导体两端瞬间加电压D、只要有大量的自由电荷3、关于电流的方向下列说法中正确的是()A、在金属导体中电流的方向是自由电子定向移动的B、在电解液中,电流的方向为负离子定向移动的方向C、无论在何种导体中,电流的方向都与负电荷定向移动的方向相反D、在电解液中,由于是正负电荷定向移动形成的电流,所以电流有两个4、在电源的正、负极间连接一根粗细均匀的导线,在导线内部就会形成电场,下列说法中正确的是()A、导线内部形成的电场,只有电源产生B、导线内部形成的电场,有电源和导线上堆积的电荷共同产生C、导线内的电场线应和导线平行D、导线内电场线应指向导线的某一侧5、下列关于电流的说法中,正确的是()A、电流有方向所以电流强度是矢量B、大小不随时间变化的电流叫恒定电流C、方向不随时间变化的电流叫恒定电流D、通常所说的直流电常常是指恒定电流6、下列关于电流的说法中,正确的是()A、金属导体中,电流的传播速率就是自由电子定向迁移的速率B、温度升高时金属导体中自由电子热运动加快,电流也就增大C、电路接通后,电子由电源出发,只要经过一个极短的时间就能到达用电器D、通电金属导体中,自由电子的运动是热运动和定向移动的合运动二、填空题:7、在金属内部,能自由移动的电荷是;在酸、碱、盐等液体内部能自由移动移动的电荷是(填“原子”、“原子核”、“电子”、“正离子”或“负离子”)8、某电解槽中,在5s内通过某一固定截面向左迁移的负离子所带的总电量为0.20C,则该电解槽中电流强度为A,电流方向为。

高考物理《恒定电流》真题练习含答案

高考物理《恒定电流》真题练习含答案

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来.车轮转动时带动磁极绕固定的线圈旋转,在线圈中产生电流.磁极匀速转动的某瞬间,磁场方向恰与线圈平面垂直,如图所示.将两磁极间的磁场视为匀强磁场,则磁极再转过90°时,线圈中()A.电流最小B.电流最大C.电流方向由P指向QD.电流方向由Q指向P答案:BD解析:磁极顺时针匀速转动相当于线圈逆时针匀速转动,线圈从中性面位置开始转动,磁极转过90°时即线圈逆时针转过90°时,穿过线圈的磁通量为0,磁通量的变化率最大,线圈中电流最大,A错误,B正确;磁极转过90°时相当于题图示中PQ向下切割磁感线,由右手定则可知线圈中电流方向由Q指向P,C错误,D正确.2.[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响.所用器材有:干电池(电动势约1.5 V,内阻不计)2节;两量程电压表(量程0~3 V,内阻约3 kΩ;量程0~15 V,内阻约15 kΩ)1个;滑动变阻器(最大阻值50 Ω)1个;定值电阻(阻值50 Ω)21个;开关1个及导线若干.实验电路如图1所示.(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置,然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接,再闭合开关,开始实验.(3)将滑动变阻器滑片移动到合适位置后保持不变,依次测量电路中O与1,2,…,21之间的电压.某次测量时,电压表指针位置如图3所示,其示数为________ V.根据测量数据作出电压U与被测电阻值R的关系图线,如图4中实线所示.(4)在图1所示的电路中,若电源电动势为E,电压表视为理想电压表,滑动变阻器接入的阻值为R1,定值电阻的总阻值为R2,当被测电阻为R时,其两端的电压U=________(用E、R1、R2、R表示),据此作出U­R理论图线如图4中虚线所示.小明发现被测电阻较小或较大时,电压的实测值与理论值相差较小.(5)分析可知,当R较小时,U的实测值与理论值相差较小,是因为电压表的分流小,电压表内阻对测量结果影响较小.小明认为,当R较大时,U的实测值与理论值相差较小,也是因为相同的原因.你是否同意他的观点?请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案:(1)3 V(2)D(3)1.50(4)ERR1+R2(5)不同意,理由见解析解析:(1)所用电源为两节干电池,电动势为3 V,则所用电表量程为3 V;(2)闭合开关之前,滑动变阻器阻值应该调到最大,则由图可知,电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接;(3)电压表最小刻度为0.1 V,则读数为1.50 V;(4)由闭合电路欧姆定律可得I=ER1+R2当被测电阻阻值为R时电压表读数U=IR=ERR1+R2(5)不同意;当R较大时,则电压表内阻不能忽略,则电路中的电流I=ER1+(R2-R)+RR V R+R V则电压表读数为U=ER1+(R2-R)+RR VR+R V·RR VR+R V=E(R1+R2-R)(R+R V)RR V+1当R较大时,R=R2时R最大,此时U=ER1(R2+R V)R2R V +1=ER1R V+R1R2+1因R V≫R1,则电压表读数接近于U=ER1 R2+1=ER2R1+R23.[2022·全国甲卷]某同学要测量微安表内阻,可利用的实验器材有:电源E(电动势1.5V,内阻很小),电流表(量程10 mA,内阻约10 Ω),微安表(量程100 μA,内阻R g待测,约1 kΩ),滑动变阻器R(最大阻值10 Ω),定值电阻R0(阻值10 Ω),开关S,导线若干.(1)将图中所示的器材符号连线,画出实验电路原理图;(2)某次测量中,微安表的示数为90.0 μA,电流表的示数为9.00 mA,由此计算出微安表内阻R g=________ Ω.答案:(1)如图所示(2)990解析:流过电阻R 0的电流I 0=I -I g =9 mA -0.09 mA =8.91 mA ,由欧姆定律可知,R g=I 0R 0I g =8.91×100.09Ω=990 Ω. 4.[2024·浙江1月,节选]在“观察电容器的充、放电现象”实验中,把电阻箱R(0~9 999 Ω)、一节干电池、微安表(量程0~300 μA ,零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路.(1)把开关S 接1,微安表指针迅速向右偏转后示数逐渐减小到零;然后把开关S 接2,微安表指针偏转情况是________.A .迅速向右偏转后示数逐渐减小B .向右偏转示数逐渐增大C .迅速向左偏转后示数逐渐减小D .向左偏转示数逐渐增大(2)再把电压表并联在电容器两端,同时观察电容器充电时电流和电压变化情况.把开关S 接1,微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变;电压表示数由零逐渐增大,指针偏转到如图2所示位置时保持不变,则电压表示数为________V ,电压表的阻值为________kΩ(计算结果保留两位有效数字).答案:(1)C (2)0.50 3.1解析:(1)把开关S 接1,电容器充电,电流从右向左流过微安表,微安表指针迅速向右偏转后示数逐渐减小到零;把开关S 接2,电容器放电,电流从左向右流过微安表,则微安表指针迅速向左偏转后示数逐渐减小.(2)由题意可知电压表应选用0~3 V 量程,由图2可知此时分度值为0.1 V ,需要估读到0.01 V ,则读数为0.50 V .当微安表示数稳定时,电容器中不再有电流通过,此时干电池、电阻箱、微安表和电压表构成回路,根据闭合电路欧姆定律有R +R V =E I = 1.5160×10-6 Ω=9.375 kΩ 根据串联电路规律有R R V =U R U V =1.5-0.50.5=2 联立可得R V≈3.1 kΩ5.[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律.根据实验需要已选用了规格和量程合适的器材.(1)先用多用电表预判热敏电阻阻值随温度的变化趋势.选择适当倍率的欧姆挡,将两表笔________,调节欧姆调零旋钮,使指针指向右边“0 Ω”处.测量时观察到热敏电阻温度越高,相同倍率下多用电表指针向右偏转角度越大,由此可判断热敏电阻阻值随温度的升高而________.(2)再按下图连接好电路进行测量.①闭合开关S前,将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T,电阻箱R0调为某一阻值R01.闭合开关S,调节滑动变阻器R1,使电压表和电流表的指针偏转到某一位置.记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端,闭合开关S.反复调节R0和R1,使电压表和电流表的示数与上述记录的示数相同.记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”),此时热敏电阻阻值R T=________.(3)改变温控室的温度,测量不同温度时的热敏电阻阻值,可以得到热敏电阻阻值随温度的变化规律.答案:(1)短接减小(2)①b②大于R01-R02解析:(1)使用多用电表的欧姆挡前应先欧姆调零,即将两表笔短接.温度越高,相同倍率下多用电表的指针向右偏转的角度越大,则电阻阻值越小,故热敏电阻的阻值随温度的升高而减小.(2)①闭合开关前,为了保护电路,应该将滑动变阻器的滑片移到b端.②将电压表与热敏电阻C端间的导线改接到D,调节滑动变阻器和电阻箱,使电压表和电流表的示数与改接前一致,则R01=R02+R T,所以R01>R02,R T=R01-R02.。

高三恒定电流

高三恒定电流

高三恒定电流练习题 2014、10、271.如图所示,平行板电容器充电后形成一个匀强电场,大小保持不变.让质子(11H)流以不同初速度,先、后两次垂直电场射入,分别沿a 、b 轨迹落到极板的中央和边缘,则质子流沿b 轨迹运动时( )A .加速度更大B .初速度更小C .动能增量更大D .两次的电势能增量相同2.如图所示,竖直放置的平行金属板内部有匀强电场,两个带电微粒a 、b 从两板下端连线的中点向上射入板间,沿不同的轨迹运动,最后都垂直打在金属板上.则可知( )A .微粒a 的入射速度较大B .微粒a 打到金属板上的速度较大C .微粒a 、b 带异种电荷,电荷量大小一定相等D .微粒a 、b 的质量一定不相等3.关于材料的电阻率,下列说法正确的是( )A .把一根长导线截成等长的三段,则每段的电阻率都是原来的13B .材料的电阻率随温度的升高而增大C .纯金属的电阻率比合金的电阻率小D .电阻率是反映材料导电性能好坏的物理量,电阻率越大的导体对电流的阻碍作用越大4.电阻R 1和R 2分别标有“2 Ω 1.0 A”和“4 Ω 0.5 A”,将它们串联后接入电路中,如图所示,则此电路中允许消耗的最大功率为( )A .1.5 WB .3.0 WC .5.0 WD .6.0 W5.在图中,A 、B 间的电压为30 V ,改变滑动变阻器触头的位置,可以改变C 、D 间的电压,U CD 的变化范围是( )A .0~10 VB .0~20 VC .10~20 VD .20~30 V6.横截面直径为d 、长为l 的导线,两端电压为U ,当这三个量中一个量改变时,对自由电子定向运动的平均速度的说法正确的是A .电压U 加倍时速度不变B .导线长度l 加倍时速度不变C .导线横截面的直径d 加倍时速度不变D .导线横截面的直径d 加倍时速度加倍7.用电器距离电源为L ,线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线的电阻率为ρ.那么,输电线的横截面积的最小值是A.ρLRB.2ρLI UC.U ρLID.2ULIρ8.两根材料相同的均匀导线A 和B ,其长度分别为L 和2L ,串联在电路中时沿长度方向电势的变化如图所示,则A 和B 导线的横截面积之比为A .2∶3B .1∶3C .1∶2D .3∶19.如图所示为一未知电路,现测得两个端点a 、b 之间的电阻为R ,若在a 、b 之间加上电压U ,测得通过电路的电流为I ,则该未知电路的电功率一定为A .I 2R B.U 2R C .UID .UI -I 2R10.如图所示,R 1=10 Ω,R 2=R 3=20 Ω,下列关于R 1、R 2、R 3消耗的电功率P 1、P 2、P 3以及R 1、R 2两端电压U 1、U 2的关系正确的是( )A .U 1=U 2 P 1=P 2=P 3B .U 1>U 2 P 1∶P 2∶P 3=1∶2∶2C .U 1=U 2 P 1∶P 2∶P 3=2∶1∶1D .U 1<U 2 P 1<P 2=P 311.在研究微型电动机的性能时,应用如图所示的实验电路.当调节滑动变阻器R 并控制电动机停止转动时,电流表和电压表的示数分别为0.50 A 和2.0 V .重新调节R 并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A 和24.0 V .则这台电动机正常运转时输出功率为( )A .32 WB .44 WC .47 WD .48 W12.如图所示是横截面积、长度均相同的甲、乙两根电阻丝的I -R 图象.现将甲、乙串联后接入电路中,则A .甲电阻丝两端的电压比乙电阻丝两端的电压小B .甲电阻丝的电阻率比乙电阻丝的电阻率小C .在相同时间内,电流通过乙电阻丝产生的焦耳热少D .甲电阻丝消耗的电功率比乙电阻丝消耗的电功率少13.额定电压都是110 V ,额定功率P L 1=100 W ,P L 2=40 W 的电灯两盏,若接在电压是220 V 的电路上,使两盏电灯均能正常发光,且电路中消耗功率最小的电路是( )14.如图所示,电源电动势为6 V ,闭合开关S 后灯泡L 1、L 2均不亮,用电压表分别测量ab 、ad 、cd 间电压依次为U ab =6 V 、U ad =0、U cd =6 V ,由此可判定( )A .L 1和L 2灯丝都断了B .L 1灯丝断了C .L 2灯丝断了D .滑动变阻器R 短路15.小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为图线的切线,PQ 为横轴的垂线,PM 为纵轴的垂线.则下列说法中正确的是( )A .随着所加电压的增大,小灯泡的电阻增大B .对应P 点,小灯泡的电阻为R =U 1I 2C .对应P 点,小灯泡的电阻为R =U 1I 2-I 1D .对应P 点,小灯泡的功率为图中矩形PQOM 所围的面积16.如图所示的电路中,电源的输出电压恒为U ,电动机M 线圈电阻与电炉L 的电阻相同,电动机正常工作,在相同的时间内,下列判断正确的是A .电炉放出的热量与电动机放出的热量相等B .电炉两端电压小于电动机两端电压C .电炉两端电压等于电动机两端电压D .电动机消耗的功率等于电炉消耗的功率17.如图所示,用输出电压为1.4 V 、输出电流为100 mA 的充电器对内阻为2 Ω的镍-氢电池充电.下列说法正确的是A .电能转化为化学能的功率为0.12 WB .充电器输出的电功率为0.14 WC .充电时,电池消耗的热功率为0.02 WD .充电器把0.14 W 的功率储蓄在电池内 18.下列关于电源电动势的说法中正确的是A .在某电池的电路中,每通过2 C 的电荷量,电池提供的电能是4 J ,那么这个电池的电动势是0.5 VB .电源的路端电压增大时,其电源的电动势一定也增大C .无论内电压和外电压如何变化,其电源的电动势一定不变D .电源的电动势越大,电源所能提供的电能就越多19.两个相同的电阻R ,当它们串联后接在电动势为E 的电源上时,通过一个电阻的电流为I ;若将它们并联后仍接在该电源上,通过一个电阻的电流仍为I ,则电源的内阻为A .4RB .RC.R 2D .无法计算20.如图所示是某直流电路中电压随电流变化的图象,其中a 、b 分别表示路端电压、负载电阻上电压随电流变化的情况,下列说法正确的是A .阴影部分的面积表示电源输出功率B .阴影部分的面积表示电源的内阻上消耗的功率C .当满足α=β时,电源的输出功率最大D .当满足α=β时,电源效率小于50%21.如图,闭合开关S 后,A 灯与B 灯均发光,当滑动变阻器的滑片P 向左滑动时,以下说法中正确的是A .A 灯变亮B .B 灯变亮C .电源的输出功率可能减小D .电源的总功率增大22.如图所示是一火警报警器的一部分电路示意图.其中R 2为用半导体热敏材料(其阻值随温度的升高而迅速减小)制成的传感器,电流表○A 为值班室的显示器,a 、b 之间接报警器.当传感器R 2所在处出现火情时,显示器A 的电流I 、报警器两端的电压U 的变化情况是A .I 变大,U 变大B .I 变小,U 变小C .I 变小,U 变大D .I 变大,U 变小23.在如图所示的电路中,由于电阻发生故障,电压表和电流表的读数都增大,如果两只电表都可看做理想电表,肯定出现了下列哪种故障A.R1断路B.R1短路C.R3短路D.R2短路24.用如图所示的电路来测量电池电动势和内电阻,根据测得的数据作出了如图所示U-I图线,由图可知A.电池电动势的测量值为1.40 VB.电池内阻的测量值为3.50 ΩC.外电路发生短路时的电流为0.40 AD.电压表的示数为1.20 V时,电流表的示数I′=0.20 A25.如图所示,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,与分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则()A.的示数变大,的示数变小B.的示数变大,的示数变大C.的示数变小,的示数变小D.的示数变小,的示数变大26.如图所示的电路中,电压表都看作理想电表,电源内阻为r.闭合开关S,当把滑动变阻器R3的滑片P 向b端移动时()A.电压表的示数变大,电压表的示数变小B.电压表的示数变小,电压表的示数变大C.电压表的示数变化量大于电压表示数变化量D.电压表的示数变化量小于电压表示数变化量。

高二恒定电流电场选择专项

高二恒定电流电场选择专项

高二物理恒定电流练习题1.关于电流强度的说法中正确的是( )A.根据I=Q/t可知I与Q成正比B.如果在任何相等的时间内通过导体横截面的电荷量相等,则导体中的电流是恒定电流C.电流有方向,但电流是标量D.电流的单位“安培”是国际单位制中的基本单位2.下列说法正确是( )A.一个电阻和一根无电阻的理想导线并联总电阻为零B.并联电路任一支路电阻都大于电路的总电阻C.并联电路任一支路电阻增大(其它支路不变) 总电阻也增大D.并联电路任一支路电阻增大(其它支路不变) 总电阻一定减少3.一电流表的满偏电流I g=1mA,内阻为200Ω。

要把它改装成一个量程为0.5A的电流表,则应在电流表上()A.并联一个200Ω的电阻 B.并联一个0.4Ω的电阻C.串联一个0.4Ω的电阻 D.串联一个200Ω的电阻4.一个电流表的满偏电流I g=1mA,内阻R g=500,要把它改装成一个量程为10V的电压表,则应在电流表上()A.串联一个10kΩ的电阻 B.并联一个10kΩ的电阻C.串联一个9.5kΩ的电阻 D.并联一个9.5kΩ的电阻5.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来,则总电阻( ) A.很接近R1而略大于R1B.很接近R1而略小于R1C.很接近R2而略大于R2 D.很接近R2而略小于R26.如图所示,两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上,有人把一个内阻不是远大于R1、R2的电压表接在R1两端,电压表的示数为8V.如果他把电压表改接在R2两端,则电压表的示数将( ).A.小于4V B.等于4VC.大于4V 小于8VD.等于或大于8V7.在图的电路中,U=8V 不变,电容器电容C=200μF ,R 1∶R 2=3∶5,则电容器的带电量为 ( )A .1×103CB . 1×103CC .6×104CD .1.6×103C8.关于电压与电动势的说法中正确的是( )A .电压与电动势的单位都是伏特,所以电动势与电压是同一物理量的不同叫法B .电动势就是两板间的电压C .电动势公式E =W q 中的W 与电压U =W q 中的W 是一样的,都是电场力做的功D .电动势是反映电源把其他形式的能转化为电能本领大小的物理量9.常用在电子手表和小型仪表中的锌汞电池,它的电动势约为1.2 V ,这表示( ) A .电路通过1 C 的电荷量,电源把1.2 J 其他形式能转化为电能B .电源在每秒内把1.2 J 其他形式能转化为电能C .该电源比电动势为1.5 V 的干电池做功少D .该电源与电动势为1.5 V 的干电池相比,通过1 C 电荷量时转化为电能少10.一台发电机用0.5 A 的电流向外输电,在1 min 内有180 J 的机械能转化为电能,则发电机的电动势为( )A .6 VB .360 VC .120 VD .12 V11.如图所示为一块手机电池的背面印有的一些符号,下列说法正确的是( ) A .该电池的容量为500 mA ·hB .该电池的电动势为3.6 VC .该电池工作1小时后达到的电流为500 mAD .若电池以10 mA 的电流工作,可用50小时12.下列关于电动势的说法中,正确的有( )A .电源的电动势越大,非静电力将正电荷从负极移送到正极做的功一定越多B .电源的电动势越大,非静电力将单位正电荷从负极移送到正极做的功一定越多C .电源的电动势越大,非静电力将正电荷从负极移送到正极的电量一定越多D .电源的电动势越大,非静电力移动相同电量转化的电能一定越多13.关于电源电动势,下列说法中正确的是( )A .同一电源接入不同的电路电动势会发生改变B .电源电动势就是接入电源两极间的电压表测量的电压C .电源电动势表征电源把其它形式的能化为电能本领的物理量,与是否接外电路无关D .电源电动势与电势差是一回事14.由欧姆定律I =U R 导出U =IR 和R =U I,下列叙述中正确的是( ) A .由R =U I知,导体的电阻由两端的电压和通过的电流决定B .导体的电阻由导体本身的性质决定,跟导体两端的电压及流过导体的电流的大小无关C .对于确定的导体,其两端的电压和流过它的电流的比值等于它的电阻值D .一定的电流流过导体,电阻越大,其电压降越大15.某同学经过实验,描绘出一个小灯泡的伏安特性曲线,分析该曲线(如图4所示),下列说法不正确的是( ) A .小灯泡的伏安特性曲线的斜率随着电压的升高而增大B .小灯泡的电阻随着电压的升高而增大C .欧姆定律适用于小灯泡,所以小灯泡是个线性元件D .小灯泡灯丝的电阻随着电压的升高而减小16.一个阻值为R 的电阻两端加上电压U 后,通过电阻横截面的电荷量q 随时间变化的图象如图所示,此图象的斜率可表示为( )A .UB .RC .U RD .1R17. 如图所示,图线1表示的导体的电阻为R 1,图线2表示的导体的电阻为R 2,则下列说法正确的是( )A .R 1∶R 2=1∶3B .R 1∶R 2=3∶1C .将R 1与R 2串联后接于电源上,则电流比I 1∶I 2=1∶3D .将R 1与R 2并联后接于电源上,则电流比I 1∶I 2=3∶118.欧姆定律适用于( )A .金属导电B .气体导电C .电解液导电D .所有物质导电19.如图所示,是某晶体二极管的伏安特性曲线,下列说法正确的是( )A .加正向电压时,二极管电阻较小,且随着电压的增大而 增大B .加反向电压时,二极管电阻较大,无论加多大电压,电流都很小C .无论是加正向电压还是加反向电压,电压和电流都不成正比,所以二极管是非线性元件D .二极管加正向电压时,电流随电压变化是一条直线20.关于电流强度的下列说法中,正确的是( )A 、导体中的电流强度越大,表示通过其横截面的电量越多B 、在相同时间内,通过导体横截面的电量越多,导体中电流强度就越大C 、通电时间越短,电流强度越大D 、单位时间内导体横截面的电量越多,导体中电流强度越大21.一个标有“220V 60W”的白炽灯泡,加上的电压U 由零逐渐增大到220V 。

恒定电流

恒定电流

“恒定电流”练习题1.某一网络电路中的部分电路如图所示,已知I =3A ,I 1=2A ,R 1=10Ω,R 2=5Ω,R 3=30Ω,则下列结论正确的是( B )A .通过R 3的电流为0.5A ,方向从a →bB .通过R 3的电流为0.5A ,方向从b →aC .通过电流表的电流为0.5A ,电流表“+”接线柱在右边D .通过电流表的电流为1.5A ,电流表“+”接线柱在左边2.如图所示的电路,当接通电键k 后,灯L 1、L 2均不亮,用电压表测得U ab =0,U bc =0,U cd =U ad =4V ,由此可知故障是(D ) A .灯L 1或L 2断路 B .灯L 1或L 2短路 C .电键接触不良D .变阻器R 断开3.图示的两种电路中,电源相同,各电阻器阻值相同,各电流表的内阻相等且不可忽略不计.电流表A 1、A 2、A 3、和A 4读数的电流值分别为I 1、I 2、I 3、和I4.下列关系式中正确的是(CD ) A .I 1=I 2B .I 2=2I 1C .I 1<I 4D .I 2<I 3+I 44.如图所示,当电键k 闭合时,正确的判断是(AB )A .电压表的读数变小B .电流表的读数变小C .电压表的读数增大D .电流表的读数增大5.如图所示,变阻器滑动触头P 处在中央时,三只同样规格的灯泡中哪一个最亮?在滑动触头从a 端开始滑动到b 端的在整个过程中,三只灯泡消耗的功 率怎样变化?(L 3,P 1一直变小,P 2一直变大,P 3先变小后变大)6.如图所示,电源的电动势E=42V ,内阻r=1Ω,R=20Ω,M 为直流电动机,其电枢电阻r /=1Ω,电动机正常工作时,电压表读数为21V ,求:(1)电动机M 中的电流.(1A)(2)电动机转变为机械能的功率.(20W) (3)电动机的输入功率. (21W)(4)电路的发热功率. (22W)(5)电源的总功率. (42W) (6)电源的输出功率. (41W)2ε7.如图所示,E=10V , R 1=4Ω, R 2=6Ω,C=30μF,电池内阻可忽略。

恒定电流练习题(试题)

恒定电流练习题(试题)

命题人: 审核人: 命题时间:一.选择题(本题共12小题,每题4分,满分48分。

每题所给的选项中,有的只有一个是正确的,有的有几个正确,全部选对的得4分,部分选对的得2分,有错选或不选的得0分) 1.关于电源,下列说法正确的是( )A .电源是将电能转化为其他形式的能的装置B .电源是把电子从正极经电源内部搬运到负极的装置C .电源的作用是使导线中形成静电场D .电源的作用是维持导线两端一定的电势差 2.关于电动势,下列说法正确的是( )A .在电源内部,把正电荷从负极移动到正极,非静电力做功,电势能增加B .对于给定的电源,移动正电荷非静电力做功越多,电动势就越大C .电动势越大,说明非静电力在电源内部把单位正电荷从负极向正极移送所做的功越多D .电动势越大,说明非静电力在电源内部把正电荷从负极向正极移送的电荷量越多 3.关于电流的速度,下列说法正确的是( )A .电荷的定向移动形成电流,所以电流的传导速率等于自由电荷的定向移动的速率B .电流的传导速率等于自由电荷的无规则热运动的速率C .电流的传导速率等于电场的传播速率D .电流的传导速率近似等于光速4.一横截面积为S 的铜导线,流经其中的电流为I ,设每单位体积的导线中有n 个自由电子,电子的电荷量为q ,此时电子的定向移动速度为v ,在t 时间内,通过铜导线横截面的自由电子数目可表示为( )A .nvStB .Nvt C.It q D.ItSq5.半径为R 的橡胶圆环均匀带正电,总电荷量为Q ,现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动,则由环产生的等效电流应有( )A .若ω不变而使电荷量Q 变为原来的2倍,则电流也将变为原来的2倍B .若电荷量Q 不变而使ω变为原来的2倍,则电流也将变为原来的2倍C .若使ω、Q 不变,将橡胶环拉伸,使环半径增大,电流将变大D .若使ω、Q 不变,将橡胶环拉伸,使环半径增大,电流将变小 6.如图为一块手机电池的背面印有的一些符号,下列说法正确的是( )A .该电池的容量为500 mA·hB .该电池的电动势为3.6 VC .该电池在工作1小时后达到的电流为500 mAD .若电池以10 mA 的电流工作,可用50小时 7.某电源的电动势为3.6 V ,这表示( )A .电路通过1 C 的电荷量,电源把3.6 J 其他形式的能转化为电能 C .该电源比电动势为1.5 V 的电源做功多D .该电源与电动势为1.5 V 的电源相比,通过1 C 电荷量时转化的电能多8.某导体中的电流随其两端的电压变化,如图实线所示,则下列说法中正确的是( )A .加5 V 电压时,导体的电阻是5 ΩB .加12 V 电压时,导体的电阻是8 ΩC .由图可知,随着电压增大,导体的电阻不断减小D .由图可知,随着电压减小,导体的电阻不断减小 9.如图为给出的几种电学元件的电流与电压关系图象,对下图认识正确的有()A .这四个图象都是伏安特性曲线B .这四种电学元件都是线性元件C .①②是线性元件,③④是非线性元件D .这四个图象中,直线的斜率都表示了元件的电阻 10. 根据欧姆定律,下列说法中正确的是( )A .由关系式U =IR 可知,导体两端的电压U 由通过它的电流I 和它的电阻R 共同决定B .由关系式R =U /I 可知,导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比C .由关系式I =U /R 可知,导体中电流跟导体两端的电压成正比,跟导体的电阻成反比D .由关系式R =U /I 可知,对一个确定的导体来说,所加的电压跟通过导体的电流的比值是一定值 11.把电流表改装成电压表时,下列说法正确的是( ) A .改装的原理是串联电阻有分压作用B .改装成电压表后,原电流表本身允许通过的最大电流值也随着变大了C .改装后原电流表自身的电阻也增大了D .改装后使用时,加在原电流表两端的电压的最大值不可能增大12.如图所示的电路中,若ab 为输入端,AB 为输出端,并把滑动变阻器的滑动触片置于变阻器的中央,则()命题人: 审核人: 命题时间:A .空载时输出电压U AB =U ab2B .当AB 间接上负载R 时,输出电压U AB <U ab2C .AB 间的负载R 越大,U AB 越接近U ab2 D .AB 间的负载R 越小,U AB 越接近U ab213如图所示的甲、乙两个电路,都是由一个灵敏电流计G 和一个变阻器R 组成,它们之中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是( )A .甲表是电流表,R 增大时量程增大B .甲表是电流表,R 增大时量程减小C .乙表是电压表,R 增大时量程减小D .上述说法都不对14.下列求解电热的公式中,对所有电路均适用的是( )A .Q =UItB .Q =I 2Rt C .Q =U 2R t D .W =Pt15.在某段电路中,其两端电压为U ,通过的电流为I ,通电时间为t ,若该电路电阻为R ,则关于电功和电热的关系,下列结论正确的是( )A .在任何电路中,电功UIt =I 2RtB .在任何电路中,电功为UIt ,电热为I 2RtC .在纯电阻电路中,UIt =I 2RtD .在非纯电阻电路中,UIt ≥I 2Rt16.电动机的电枢阻值为R ,电动机正常工作时,两端的电压为U ,通过的电流为I ,工作时间为t ,下列说法中正确的是( )A .电动机消耗的电能为UItB .电动机消耗的电能为I 2RtC .电动机线圈产生的热量为I 2RtD .电动机线圈产生的热量为U 2tR17.两只额定电压均为110 V 的灯泡A 和B ,额定功率分别为100 W 和40 W ,为了使它们接到220 V 电源上能正常发光,同时电路消耗的电功率最小,如图所示电路中最合理的是图( )18.现有半球形导体材料,接成如图所示甲、乙两种形式,则两种接法的电阻之比R 甲:R 乙为( )A .1:1B .1:2C .2:1D .1:419.关于金属的电阻率,下列说法正确的是( )A .纯金属的电阻率小,合金的电阻率较大,绝缘体的电阻率最大B .纯金属的电阻率随温度的升高而减小,绝缘体的电阻率随温度的升高而增大C .合金的电阻率随温度的升高而减小D .电阻率的大小只随温度的变化而变化,与材料无关20. 在如下图所示的电路中,E 为电源电动势,r 为电源内阻,R 1和R 3均为定值电阻,R 2为滑动变阻器.当R 2的滑动触头在a 端时合上开关S ,此时三个电表A 1,A 2和V 的示数分别为I 1,I 2和U .现将R 2的滑动触头向b 端移动,则三个电表示数的变化情况是( )A .I 1增大,I 2不变,U 增大B .I 1减小,I 2增大,U 减小C .I 1增大,I 2减小,U 增大D .I 1减小,I 2不变,U 减小命题人:审核人:命题时间:二.填空题(本题共2小题,每空6分,共12分。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2020年02月09日肥东一中的高中物理组卷一.选择题(共8小题)1.在如图所示的电路中,电源的电动势为E,内阻为r,平行板电容器C的两金属板水平放置,R1为定值电阻,L为小灯泡,P为滑动变阻器R的滑动触头,G为灵敏电流表,A为理想电流表。

开关S闭合后,C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态。

在P向下移动的过程中,下列说法正确的是()A.油滴带正电,油滴向下运动B.G中有b到a的电流C.小灯泡L变暗,电流表A示数变大D.电源的输出功率一定变大2.在如图的电路中,R1是定值电阻,R2是光敏电阻,电源的内阻不能忽略。

闭合开关S,当照射光敏电阻上的光照强度增大时,下列说法中正确的是()A.通过R2的电流减小B.电源的路端电压减小C.电容器C所带的电荷量增加D.电源的电功率不变3.如图所示,电源电动势为E,内阻为r,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时,下列说法正确的是()A.电压表的示数减小B.灯泡L变暗C.R1电流变化量比R3电流变化量小D.R1电压变化量比R2电压变化量大4.在如图所示的电路中,R1、R2、R3和R4皆为定值电阻,R5为可变电阻,电源的电动势为E,内阻为r,设电流表A1的读数为I1,电流表A2的读数为I2,电压表V1的示数为U1,电压表V2的读数为U2,当R5的滑动触点向a端移动过程中,电流表A1的读数变化量大小为△I1,电流表A2的读数变化量大小△I2,电压表V1的读数变化量大小为△U1,电压表V2的读数变化量大小为△U2,则()A.I1变大,△U1<△U2,不变B.I1变大、△U1>△U2,不变C.I1变小,I2变小,变小D.U1变小,U2变小,变大5.如图所示的电路,闭合开关S后,三盏灯均能发光,电源电动势E恒定且内阻r不可忽略。

现将变阻器R的滑片稍向上滑动一些,关于三盏灯亮度变化的情况及电容器带电量判断正确的是()A.a灯变亮,b灯和c灯变暗,电容器C所带电荷量增多B.a灯和c灯变亮,b灯变暗,电容器C所带电荷量减少C.a灯和c灯变暗,b灯变亮,电容器C所带电荷量减少D.a灯和b灯变暗,c灯变亮,电容器C所带电荷量增多6.如图所示,电源电动势E=10V,内阻r=0.2Ω,标有“8V 16W”的灯泡L恰好正常发光,电动机线圈电阻R0=0.15Ω,则电源的输出功率为()A.16W B.440W C.80W D.400W7.如图所示,直线a为某电源的U﹣I图线,曲线B为某小灯泡D1的U﹣I图线的一部分,用该电源和小灯泡D1组成闭合电路时,灯泡D1恰好能正常发光,则下列说法中正确的是()A.此电源的内阻为1.5ΩB.灯泡D1的额定电压为3V,功率为6WC.把灯泡D1换成“3V,20W”的灯泡D2,电源的输出功率将变小D.由于小灯泡B的U﹣I图线是一条曲线,所以灯泡发光过程,欧姆定律不适用8.如图所示,直线a为某电源的路端电压随电流的变化图线,曲线b为小灯泡R两端的电压随电流强度的变化图线,用该电源和该小灯泡R组成的闭合电路,电源的输出功率和电源的内电阻分别是()A.0.6W,5ΩB.0.6 W,ΩC.0.8 W,5ΩD.0.8W,Ω二.多选题(共4小题)9.如图甲所示电路中的小灯泡通电后其两端电压U随所通过的电流I变化的图线如图乙所示,P为图线上一点,PN为图线的切线,PM为U轴的垂线,PQ为I轴的垂线,下列说法中正确的是()A.随着所通电流的增大,小灯泡的电阻增大B.对应P点,小灯泡的电阻为C.若在电路甲中灯泡L两端的电压为U1,则电阻R两端的电压为I1RD.对应P点,小灯泡的功率为图中矩形PQOM所围的面积10.如图所示,曲线①、②分别是直流电路中内、外电路消耗的电功率随电流变化的图线,由该图可知,下列说法中正确的是()A.电源的电动势为12 VB.电源的内电阻为3ΩC.电源被短路时,流过内电阻的电流为6AD.电源的输出功率最大为9W11.如图所示,定值电阻R1=2Ω,可变电阻R2阻值范围为0~7Ω,蓄电池的电动势为E=12V、内阻为r=6Ω,则以下说法中正确的是()A.R1获得最大功率为4.5WB.R2获得最大功率6WC.R2获得最大功率4.48WD.电源的效率最大值为50%12.一台直流电动机的电阻为R,额定电压为U,额定电流为I,当其正常工作时,下述正确的是()A.电动机所消耗的电功率I2RB.t秒内所产生的电热为UItC.t秒内所产生的电热为I2RtD.t秒内输出的机械能为(U﹣IR)It三.计算题(共5小题)13.如图1所示的电路.滑动变阻器最大阻值为R0=58Ω,电源路端电压U随外电阻R变化的规律如图2所示,图中U=12V的直线为图线的渐近线,试求:(1)电源电动势E和内阻r;(2)A、B空载(没接用电器)时输出电压的范围.14.如图所示,电源电动势E=8V,内阻r=10Ω,R1=20Ω,R2=30Ω,电容器两极板间距d=0.1m。

当电键闭合时,一质量m=2×10﹣3kg的带电液滴恰好静止在两极板中间。

取重力加速度g=10m/s2,求:(1)带电液滴所带电荷量的大小q以及电性;(2)断开电键,电容器充放电时间忽略不计,液滴运动到某一极板处需要经过多长时间?15.如图所示,已知路端电压U=18V,电容器C1=6μF、C2=3μF,电阻R1=6Ω、R2=3Ω.当开关S断开时,A、B 两点间的电压UAB等于多少?当S闭合时,电容器C1的电荷量改变了多少?16.如图所示,E=10V,R1=4Ω,R2=6Ω,C=30μF.电池内阻可忽略。

(1)闭合开关S,求稳定后通过R1的电流;(2)然后将开关S断开,求此后流过R1的总电荷量。

17.如图所示,电源电动势E=600V,内阻未知,每个电阻R=10Ω,水平放置的平行金属板电容器A、B间的距离为d =10cm,金属板长为L=20cm,在两金属板左端正中间位置M,有一带负电液滴以初速度v0=2.0m/s水平向右射入两板间,已知液滴的质量为m=0.1kg,电荷量为q=1.0×10﹣3C.带电液滴恰从B板右侧边缘射出电场,(重力加速度用g =10m/s2)。

求:(1)带电液滴在平行板电容器中的运动时间?(2)平行板电容器的电压大小?(3)电源内阻r的大小?四.解答题(共1小题)18.如图所示为某一用直流电动机提升重物的装置,重物的质量m=50kg,电源给电动机提供110V的电压,当电动机以v=0.9m/s的恒定速度向上提升重物时,电路中的电流I =5A,试求电动机线圈的电阻.(g取10m/s2)2020年02月09日肥东一中的高中物理组卷参考答案与试题解析一.选择题(共8小题)1.在如图所示的电路中,电源的电动势为E,内阻为r,平行板电容器C的两金属板水平放置,R1为定值电阻,L为小灯泡,P为滑动变阻器R的滑动触头,G为灵敏电流表,A为理想电流表。

开关S闭合后,C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态。

在P向下移动的过程中,下列说法正确的是()A.油滴带正电,油滴向下运动B.G中有b到a的电流C.小灯泡L变暗,电流表A示数变大D.电源的输出功率一定变大【分析】电容器与电阻R、灯泡L并联后与R1串联。

滑片移动,根据电路串并联知识和闭合电路欧姆定律得到导致电容器两端电压变化情况,最终判断油滴受力变化和运动情况。

【解答】解:粒子原来处于平衡状态,重力和静电力平衡;电容器与电阻R、灯泡L并联后与R1串联,A、电容器上极板带正电,则油滴带负电,故A错误。

BC、滑片向下移动,电阻R变小,电路总电阻变小,电流变大,路端电压减小,电流表A的示数变大,电阻R1两端电压增大,则灯泡两端电压减小,变暗,电容器两端电压减小,根据Q=CU可知,电容器放电G中有a到b的电流,故B 错误,C正确。

D、根据当外电阻等于内电阻时,此时电源输出功率最大,本题中外电阻不知与内电阻的关系,因此无法确定输出功率的大小关系,故D错误。

故选:C。

2.在如图的电路中,R1是定值电阻,R2是光敏电阻,电源的内阻不能忽略。

闭合开关S,当照射光敏电阻上的光照强度增大时,下列说法中正确的是()A.通过R2的电流减小B.电源的路端电压减小C.电容器C所带的电荷量增加D.电源的电功率不变【分析】光敏电阻的特性是当光敏电阻上的光照强度增大时,光敏电阻的阻值会减小,导致电路的总电阻减小,电路中的总电流增大,路端电压就减小,依次分析即可。

【解答】解:A、当光敏电阻上的光照强度增大时,光敏电阻的阻值会减小,电路的总电阻减小,电路中的总电流增大,流过R2的电流增大,故A错误。

BC、电路中的总电流增大,电源的内电压增大,根据全电路欧姆定律得知路端电压减小,而电容器极板间的电压就等于路端电压,所以电容器板间电压减小,带电量减小,故B正确,C错误。

D、电源的电功率P=EI,总电流增大,故电功率增大,故D 错误。

故选:B。

3.如图所示,电源电动势为E,内阻为r,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时,下列说法正确的是()A.电压表的示数减小B.灯泡L变暗C.R1电流变化量比R3电流变化量小D.R1电压变化量比R2电压变化量大【分析】当照射光强度增大时,电阻减小,外电路总电阻减小,分析干路电流和路端电压的变化,得到电压表示数的变化。

根据干路电流和通过R2电流的变化,分析灯泡亮度的变化。

【解答】解:A、当照射光强度增大时,电阻减小,外电路总电阻减小,则干路电流增大,电压表的示数增大,故A错误。

B、干路电流增大,通过R2中电流减小,则知通过小灯泡的电流增大,故小灯泡功率增大,灯泡变亮,故B错误。

C、电路中并联部分电压减小,通过R2中电流减小,则干路电流增加量小于电阻R3电流增加量,故C正确。

D、干路电流增大,电源内电压增大,路端电压减小,则电阻R1电压增加量小于并联部分电压减小量,即R1电压变化量比R2电压变化量小,故D错误。

故选:C。

4.在如图所示的电路中,R1、R2、R3和R4皆为定值电阻,R5为可变电阻,电源的电动势为E,内阻为r,设电流表A1的读数为I1,电流表A2的读数为I2,电压表V1的示数为U1,电压表V2的读数为U2,当R5的滑动触点向a端移动过程中,电流表A1的读数变化量大小为△I1,电流表A2的读数变化量大小△I2,电压表V1的读数变化量大小为△U1,电压表V2的读数变化量大小为△U2,则()A.I1变大,△U1<△U2,不变B.I1变大、△U1>△U2,不变C.I1变小,I2变小,变小D.U1变小,U2变小,变大【分析】当R5的滑动触点向图中a端移动时,R5变小,外电路总电阻变小,根据欧姆定律分析总电流和路端电压的变化,确定电流表A和电压表的读数变化。
