同步带最基本的参数一、什么是同步带?同步带是一种广泛应用于各种机械系统中的传动装置。

它通过连接两个或多个轴以实现传动功能,并且能够将动力从一个轴传递到另一个轴上。

同步带具有简单、可靠、高效、节能等特点,在工业和日常生活中被广泛使用。

二、同步带的基本参数在选择和应用同步带时,需要了解和考虑一些基本参数,以确保其能够正常运行并满足需求。

1. 齿型参数同步带齿型参数是指同步带齿形的几何特征。

齿型参数包括齿形角、齿距、齿高、齿宽等。

不同的齿型参数适用于不同的应用场景,如同步带的传动比要求、承载能力等。

2. 声尺参数同步带的声尺参数是指它所产生的声音特点。

声尺参数包括同步带的噪声水平、振动情况、工作平稳性等。

选择合适的声尺参数可以减少噪音污染,提高同步带的工作效率和稳定性。

3. 强度参数同步带的强度参数是指它所能承受的力和负载。

强度参数包括抗拉强度、扭转刚度、抗疲劳强度等。

选择合适的强度参数可以确保同步带能够在高负载和恶劣环境下正常工作,延长使用寿命。

三、选择同步带的注意事项在选择同步带时,需要注意以下几个方面。

1. 传动功率和转速根据传动系统的需求,选择合适的同步带传动功率和转速范围。

一般来说,功率和转速越大,同步带尺寸越大,承载能力越高。

2. 工作环境条件考虑同步带将要工作的环境条件,如温度、湿度、腐蚀性等。

不同的工作环境对同步带的材料和涂层要求不同。

3. 同步带类型根据应用的具体要求,选择适合的同步带类型。

常见的同步带类型包括齿形同步带、V型同步带、聚氨酯同步带等。

4. 安装和维护要求考虑同步带的安装和维护要求。

一般来说,同步带的安装应满足一定的预紧力,以确保传输力的传递。

定期检查和维护同步带是延长使用寿命和保证工作性能的关键。

四、同步带的优点和缺点1. 优点•简单可靠:同步带结构简单,传动可靠,不易出现故障。

•高效节能:同步带传动效率高,能够有效转化动力,节省能源。

•承载能力强:同步带能够承受较大的负载,适用于各种工作环境。

同步带轮规格型号

同步带轮规格型号

同步带轮规格型号
同步带轮的规格型号通常由以下几个方面的参数决定:
1. 齿型:通常有T型、S型、AT型、HTD型、STD型等
多种齿型可选。

2. 齿数:表示同步带轮的齿数,一般用Z表示。

3. 键槽:如果需要在同步带轮上安装键槽,则需要指明键
槽的尺寸和形状。

4. 材料:同步带轮一般由铝合金、钢铁或塑料等材料制成,需要根据具体需求选择合适的材料。

5. 尺寸:同步带轮的外径、内孔直径和轮宽等尺寸需要根
据使用环境和传动要求选取。

具体的型号规格可以根据上述参数进行组合,如AT10-16T,表示采用AT型齿型、10齿、16毫米宽的同步带轮。

不同厂家和产品系列的命名方式可能有所不同,需要根据实际
情况参考相关的产品手册或咨询厂家了解更详细的规格型号信息。

同步带轮选型手册

同步带轮选型手册

同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达0.98,速比范围可达1:10,允许线速可达50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。

广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。

同步带轮选型需注意的参数:
一、齿形
同步带轮齿形可以分为英制(普通扭矩)MXL、XL、L、H以及公制(高扭矩)S2M、S3M、S4M、S5M、S8M和(普通扭矩)T5、T10
齿形的选择可以参照下表:
二、齿数
齿数是同步带轮重要参数,同步带轮节圆直径=齿数×齿距/π
三、材质及表面处理
同步带轮常用材质为铝合金及45#钢,表面处理分别为
铝轮:本色氧化黑色氧化;钢轮:四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格:
友情提示:本资料代表个人观点,如有帮助请下载,谢谢您的浏览!。

t5同步带轮齿形参数

t5同步带轮齿形参数

t5同步带轮齿形参数

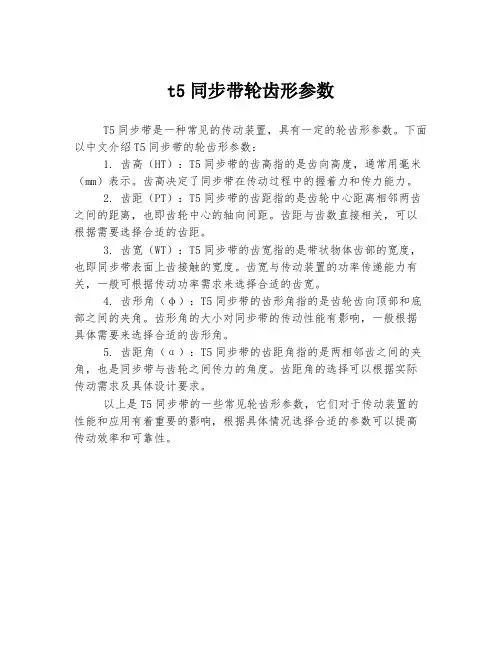

T5同步带是一种常见的传动装置,具有一定的轮齿形参数。

下面以中文介绍T5同步带的轮齿形参数:
1. 齿高(HT):T5同步带的齿高指的是齿向高度,通常用毫米(mm)表示。

齿高决定了同步带在传动过程中的握着力和传力能力。

2. 齿距(PT):T5同步带的齿距指的是齿轮中心距离相邻两齿之间的距离,也即齿轮中心的轴向间距。

齿距与齿数直接相关,可以根据需要选择合适的齿距。

3. 齿宽(WT):T5同步带的齿宽指的是带状物体齿部的宽度,也即同步带表面上齿接触的宽度。

齿宽与传动装置的功率传递能力有关,一般可根据传动功率需求来选择合适的齿宽。

4. 齿形角(φ):T5同步带的齿形角指的是齿轮齿向顶部和底部之间的夹角。

齿形角的大小对同步带的传动性能有影响,一般根据具体需要来选择合适的齿形角。

5. 齿距角(α):T5同步带的齿距角指的是两相邻齿之间的夹角,也是同步带与齿轮之间传力的角度。

齿距角的选择可以根据实际传动需求及具体设计要求。

以上是T5同步带的一些常见轮齿形参数,它们对于传动装置的性能和应用有着重要的影响,根据具体情况选择合适的参数可以提高传动效率和可靠性。

同步带齿型的区别

同步带齿型的区别

同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT 8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。

方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。

特殊齿型的同步带又分为:最轻型T2.5、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T 型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。

全圆弧齿同步带:HTD3M HTD5M HTD8M HTD14M HTD20M,圆弧齿同步带传动动精度高,噪音小。

半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,半圆弧齿同步带是日本三星公司的名词,型号有,S2M、S3M、S4.5M、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。

精确圆弧齿同步带:1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,这几种型号为世界第一条橡胶三角皮带生产厂家盖茨(GA TER)厂家生产,此型号皮带一般在自动化控制设备上用。

同步带的计算

同步带的计算

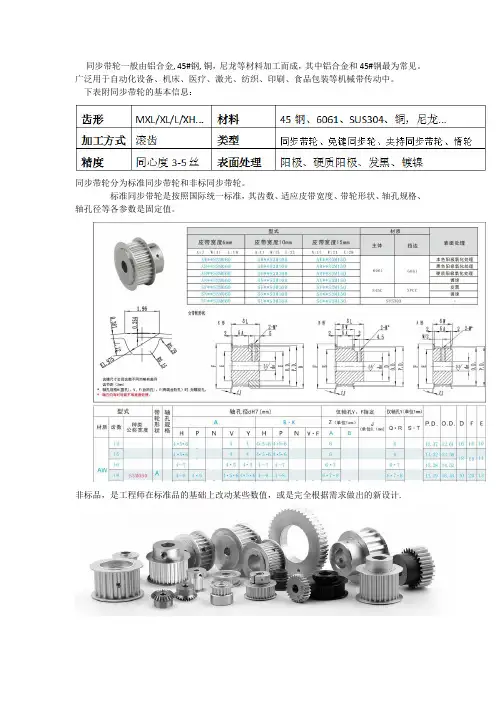

同步带轮一般由铝合金, 45#钢, 铜,尼龙等材料加工而成,其中铝合金和45#钢最为常见。

广泛用于自动化设备、机床、医疗、激光、纺织、印刷、食品包装等机械带传动中。

下表附同步带轮的基本信息:同步带轮分为标准同步带轮和非标同步带轮。

标准同步带轮是按照国际统一标准,其齿数、适应皮带宽度、带轮形状、轴孔规格、轴孔径等各参数是固定值。

非标品,是工程师在标准品的基础上改动某些数值,或是完全根据需求做出的新设计.同步带轮规格型号同步带轮规格型号众多,按齿形大致可以分为:方型齿同步带轮、圆弧齿同步带轮、梯形齿同步带轮。

一、方型齿同步带轮规格型号MXL、 XL、L、H、XH、 XXH方型齿同步带轮是目前市场是运用范围最广的。

二、半圆弧齿同步带轮规格型号S2M、S3M、S4.5M、S5M、S8M、S14M、8YU半圆弧齿同步带轮是高扭矩同步还是高精度同步,生产精度要求高。

三、全圆弧齿同步带轮规格型号HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M全圆弧齿同步带轮传动精度高,噪音小。

四、精确圆弧齿同步带轮规格型号1.5GT、 2GT、 3GT、 5GT该齿型同步带轮一般用于高精传动,一般运用在自动化控制设备上。

五、修正圆弧齿同步带轮规格型号P2M、P3M、 P5M、 P8M修正圆弧齿同步带轮齿型为兔牙型,转弯效果好,适合高速传动。

一般用于机械手设备。

六、梯形齿同步带轮规格型号T2.5、T5、T10、T20T型为全梯型齿,较适合轻载传动。

AT5、AT10、AT20AT型的齿型跟T型的差别底部为圆弧齿,传动会更精密一点,传动间隙小,当然噪音也会小些。

适合重载传动。

七、同步带轮计算公式各种同步带轮的计算公式同步带轮的节圆直径Dp计算:Dp=Pb×Z/∏Dp:节径Z :齿数∏:圆周率同步带轮实际外圆直径De计算: De= Dp-2δDp:节径δ:节顶距表一:2δ数据表同步带轮中心距及同步带节线长计算L’:近似皮带节线长C :两轴的中心距Dp :大带轮的节径 dp :小带轮节径中心距的确定B= L – 1.57 (Dp + dp)L:皮带节线长。

同步带齿型的区别知识交流

同步带齿型的区别知识交流

关键字:RPP同步带同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT 8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。

方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。

特殊齿型的同步带又分为:最轻型T2.5、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T 型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。

全圆弧齿同步带:HTD3M HTD5M HTD8M HTD14M HTD20M,圆弧齿同步带传动动精度高,噪音小。

半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,半圆弧齿同步带是日本三星公司的名词,型号有,S2M、S3M、S4.5M、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。

精确圆弧齿同步带: 1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,这几种型号为世界第一条橡胶三角皮带生产厂家盖茨(GATER)厂家生产,此型号皮带一般在自动化控制设备上用。

同步带轮选型手册

同步带轮选型手册

同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达0.98,速比范围可达1:10,允许线速可达50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。

广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。

同步带轮选型需注意的参数:
一、齿形
同步带轮齿形可以分为英制(普通扭矩)MXL、XL、L、H以及公制(高扭矩)S2M、S3M、S4M、S5M、S8M和(普通扭矩)T5、T10
齿形的选择可以参照下表:
二、齿数
齿数是同步带轮重要参数,同步带轮节圆直径=齿数×齿距/π三、材质及表面处理
同步带轮常用材质为铝合金及45#钢,表面处理分别为
铝轮:本色氧化黑色氧化;钢轮:四氧化三铁保护膜无电解镀镍
四、带轮形状K形轮
A形轮
B形轮
D形轮
带轮轴孔规格:。

同步带齿型的区别

同步带齿型的区别

关键字:同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT 8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。

方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。

特殊齿型的同步带又分为:最轻型、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。

全圆弧齿同步带:HTD3M HTD5M HTD8M HTD14M HTD20M,圆弧齿同步带传动动精度高,噪音小。

半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,半圆弧齿同步带是日本三星公司的名词,型号有,S2M、S3M、、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。

精确圆弧齿同步带:2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,这几种型号为世界第一条橡胶三角皮带生产厂家盖茨(GATER)厂家生产,此型号皮带一般在自动化控制设备上用。

同步带规格

同步带规格

同步带规格引言同步带是一种用于传递动力的装置,广泛应用于机械设备中。

同步带采用特殊的齿形结构,可以精确传递动力,并且具有较高的传动效率和稳定性。

同步带规格是指同步带的尺寸、材料、齿形以及其他相关参数的规定。

本文将介绍同步带规格的相关内容。

同步带规格的分类按照齿形结构的不同,同步带规格可以分为以下几类:1.普通型同步带:普通型同步带是指带有直齿形结构的同步带,适用于传递一般动力的场合。

普通型同步带的规格通常以宽度和齿数为主要参数。

2.防尘型同步带:防尘型同步带是在普通型同步带的基础上,增加了封闭式的设计,可以有效防止灰尘、油污等杂质进入同步带齿形中,从而提高同步带的使用寿命。

3.高精度同步带:高精度同步带是指具有更高齿形精度的同步带,用于对传动精度要求较高的场合,如精密机床、光学仪器等。

4.双面齿形同步带:双面齿形同步带是一种具有齿形结构的同步带,两面都带有齿形,可以实现双向传动。

双面齿形同步带的规格以带宽和齿数为主要参数。

同步带规格的表示方法同步带规格通常由一组数字和字母组成,表示了同步带的尺寸、材料以及其他相关参数。

下面是一种常见的同步带规格表示方法:A-490-8M-20其中,各个参数的含义如下:•A:表示同步带的类型,不同的类型对应不同的齿形结构。

•490:表示同步带的长度,单位可以是毫米(mm)或英寸(inch)。

•8M:表示同步带的齿距,M表示公制齿距。

•20:表示同步带的带宽,单位可以是毫米(mm)或英寸(inch)。

根据具体的需求,同步带规格可以根据实际情况进行调整,以满足不同设备的传动需求。

同步带规格的选用原则在选择同步带规格时,需要根据具体场景和需求来进行判断和选择。

以下是一些常见的选用原则:1.功率传递:同步带的规格应根据传递的功率大小来选择,以确保同步带能够承载所需的功率。

2.轴距和转速:根据设备的轴距和转速来选择合适的同步带规格,以确保传动效果和稳定性。

3.工作环境:根据工作环境的特殊要求来选择防尘型、耐高温或耐腐蚀等特殊材质的同步带。

同步带同步带齿形介绍

同步带同步带齿形介绍

同步带配同步带轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT,8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。

方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。

特殊齿型的同步带又分为:最轻型T2.5、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。

全圆弧齿同步带:HTD3M、HTD5M、HTD8M、HTD14M、HTD20M,圆弧齿同步带传动动精度高,噪音小。

半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,型号有,S2M、S3M、S4.5M、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。

精确圆弧齿同步带:1.5GT、2GT、3GT、5GT这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,此型号皮带一般在自动化控制设备上用。

8YU同步带:也是所半圆弧齿同步带,适合高速传动,高扭矩,传动速度可达1000rpm/min,一般用于医疗设备。

修正圆弧齿同步带:RPP5M、RPP8M齿型为兔牙型,转弯效果好,适合高速传动。

同步带如何选择合适的齿形【干货】

同步带如何选择合适的齿形【干货】

3M型圆弧齿:能满足大功率的传动,其传动功率比梯/T型齿的要大3—5倍,因此适合大功率,低转速,高扭矩的传动环境。

S3M型:是3M型的改进版,大体相似,但由于其齿顶为平的,因此不但具有大功率、高扭矩外,还在转速方面有所改进。

T型:由于其齿形为方形的特点,较圆弧齿而言,更适合高转速传动。

AT型:是T型的改进,基本相似,但由于其齿形小,齿槽宽的特点,因而具有较高精度,使用与传动定位精度要求高的设备上面。

8YU型:主要是8M型改进版,弥补了圆弧齿在精度和速度方面的不足。

梯形齿:由于其齿形为方形的特点,较圆弧齿而言,允许更大的线速度,因而用于高转速传动。

14GT型:精度非常高,目前尚无国产,全部进口、我们可以带为销售,多用于自动化控制设备上。

一、聚氨酯同步带T20、T5、T10 应用主要用途:T20主要用于打印机、复印机、汽车天线、放映机、针式打印机T5主要用于数据记录机、传真机、缝纫机T10主要用于自动包装机、读卡机、纺织机、制纸机、NC车床、搬运机械二、梯(台)型齿同步带MXL、XL、L、H、XH、XXH 应用主要用途:H 系列小型铣床、割草机、发电机、压缩机、碎边剪切机、钻孔整修机、钻孔机、玻璃制瓶机、食品机器、卷绳机、轧辊、木工机XH系列制材机、切削机械、切割器、搅拌机、泵、焊接机、离心分离机、钻孔机、振动研磨机、车床、织布机、制纸机、纺织机XXH系列送风机、高压泵、变速机、棒磨机、压缩机、NC车床、振动机、搅拌机、研削钻探机MXL / XL系列家用缝纫机、打字机、自动存款机、货币兑换机、印刷机、传真机、测量设备、自动售票机、摄像机、送纸装置、打印机、CPU配套设备、读卡机、鱼群探测机、医疗用测定机器、血泵、无线电设备、音响、录像机、编辑机L 系列自动贩卖机、刮水器、包装机、升降机、碎冰机、工业用烘干机、无人操纵高尔夫车、电脑、复印机、塑料镜研磨机、食品机械、海苔采取机三、圆弧齿型同步带S1.5M、S2M、S3M、S5M、S8M、S14M、HTD-8M、HTD-14M 应用主要用途OA机器—复印机、传真机、电子计算终端机、打印机、X-Y绘图机、文字处理机自动贩卖机—售票机、检票机、兑换机、自动出纳机(ATM)、纸币计算机家用电器—果汁机、搅拌机、缝纫机、吸尘机、电动工具电子应用—电脑、录像机、鱼群探测机、探伤机、测深仪、机器人电子仪器—回转机、记录器、示波器、数据处理系统、各种试验机木工机械纺织机器—纺纱机、捻纱机制纸机械—搅拌器、烘干机、压延机机床—钻孔机、车床、螺纹切削机、钻探机、磨床、铣床、NC车床其他—风扇、印刷机、玩具、医疗机器、健身器、印刷机优点最适合用于电脑、办公用电器等需要高精度顺畅回转的电脑及办公、家用电器类,能良好发挥圆形齿的优点。

同步带轮选型怎么去选

同步带轮选型怎么去选

同步带轮选型怎么去选
同步带轮的应用在很多行业领域中都是不可替代的。

维护成本低、传动效果稳定、应用范围广这些特点决定了同步带轮在精密设备制造行业的重要地位。

而同步带轮不管是种类还是规格型号都非常多,不同的生产设备对同步带轮的种类和型号要求也不同,所以我们在选购同步带轮的时候要注意这点。

那么我们该如何去选择适合自己设备用的同步带轮呢?
iHF合发齿轮
通过内孔的形状我们可以把同步带轮分为:圆孔型同步带轮,D 型孔同步带轮、锥形孔同步带轮。

通过齿形我们可以把同步带轮分为:M型同步带轮、L型同步带轮、T型同步带轮、H型同步带轮。

下面简单介绍下齿形不同的同步带轮都有哪些特点以及它的适用范围吧。

1、圆弧齿型同步带轮
M型同步带轮的齿形是圆弧齿,是一种经典的同步带轮分类。

M 型同步带轮的传动功率要比T型、L型、H型同步带轮要大上三至五倍,M型同步带轮比较适合用在同步带轮转数要求不高的行业。

2、周节制梯形齿型同步带轮
周节制梯形齿型同步带轮也就是T型同步带轮、L型同步带轮、H 型同步带轮的统称。

对照于以M型同步带轮为代表的圆弧形同步带轮,周节制梯形齿型同步带轮更适用于对转速要求较高的任务场所。

同步带轮加工生产欢迎咨询iHF合发齿轮,22年齿轮加工生产经验,品质有保障!。

htd同步带轮的基本参数

htd同步带轮的基本参数

htd同步带轮的基本参数一、htd同步带轮的简介HTD(Higher Torque Drive)同步带轮,又称高速同步带轮,是一种采用高扭矩驱动技术的同步带轮。

它具有高传递效率、高承载能力、低噪音、稳定运行等特点,广泛应用于各类机械设备的动力传输系统。

二、htd同步带轮的基本参数1.齿型:HTD同步带轮采用特殊的齿型设计,具有良好的啮合性能,降低了磨损和噪音。

2.齿数:齿数是根据同步带轮的尺寸和模数来确定的,一般来说,齿数越多,传递扭矩越大。

3.模数:模数是同步带轮的一个重要参数,它决定了同步带轮的尺寸和传递扭矩能力。

HTD同步带轮的模数通常为1.5、2、3、4、5等。

4.节距:节距是同步带轮上一个齿的中心到下一个齿的中心之间的距离。

HTD同步带轮的节距分为P、PH、PX、PY等系列,满足不同场合的需求。

5.齿高:齿高是指同步带轮齿部的高度,它影响了同步带轮的承载能力和传动稳定性。

6.齿宽:齿宽是指同步带轮齿部的宽度,齿宽越大,传递扭矩越大,但齿宽增大会降低同步带轮的刚性。

7.材质:HTD同步带轮采用优质的钢材、塑料等材料制成,具有良好的耐磨性、抗拉强度和高弹性。

8.硬度:同步带轮的硬度是指其表面硬度,硬度越高,耐磨性越好。

HTD同步带轮的硬度一般在HRC50-60之间。

9.应用领域:HTD同步带轮广泛应用于各类机械设备,如自动化生产线、输送设备、包装机械、印刷机械等,具有较高的实用价值。

通过了解HTD同步带轮的基本参数,可以帮助我们更好地选择和使用这种高性能的同步带轮,提高设备运行效率和稳定性。

在实际应用中,需根据设备的传动要求,合理选择同步带轮的尺寸、模数、齿型等参数,以确保传动系统的正常运行。

同步带齿型参数

同步带齿型参数

同步带齿型参数
同步带齿型参数是指同步带的形状和大小,通常由齿型、齿距、齿数等参数来描述。

同步带是一种传动元件,常用于传递动力和转速,并且可以保持传动机构的同步性。

同步带的齿型参数对于传递力矩、减少振动和噪声等方面都有很大的影响。

同步带齿型参数是根据不同的应用需求和设计要求来确定的。

在选择同步带齿型参数时,需要考虑到传动功率、转速、负载、传动比、工作环境等多个因素,以确保同步带可以正常工作并具有较长的使用寿命。

同步带齿型参数的设计和制造需要高精度的加工设备和技术,以确保同步带的精度和可靠性。

目前市场上常见的同步带齿型有直齿、曲齿、双曲齿等多种类型,可以根据不同的应用场景选择合适的齿型。

总之,同步带齿型参数对于同步带的传动性能和可靠性至关重要,需要根据具体情况进行科学合理的选择和设计。

- 1 -。

同步带有哪些齿形?分别用什么标识?

同步带有哪些齿形?分别用什么标识?

同步带有哪些齿形?分别⽤什么标识?同步带齿有梯形齿和弧齿两类,弧齿⼜有三种系列:
圆弧齿(H系列⼜称HTD带)、平顶圆弧齿(S系列⼜称为STPD带)和凹顶抛物线齿(R系列)。

梯形齿同步带分单⾯有齿和双⾯有齿两种,简称为单⾯带和双⾯带。

双⾯带⼜按齿的排列⽅式分为对称齿型(代号DA)和交错齿型(代号DB〕。

梯形齿同步带有两种尺⼨制:节距制和模数制。

我国采⽤节距制。

弧齿同步带除了齿形为曲线形外,其结构与梯形齿同步带基本相同,带的节距相当,其齿⾼、齿根厚和齿根圆⾓半径等均⽐梯形齿⼤。

带齿受载后,应⼒分布状态较好,平缓了齿根的应⼒集中,提⾼了齿的承载能⼒。

故弧齿同步带⽐梯形齿同步带传递功率⼤,且能防⽌啮合过程中齿的⼲涉。

弧齿同步带耐磨性能好,⼯作时噪声⼩,不需润滑,可⽤于有粉尘的恶劣环境。

已在⾷品、汽车、纺织、制药、印刷、造纸等⾏业得到⼴泛应⽤。

同步轮梯形齿和圆弧齿

同步轮梯形齿和圆弧齿

同步轮梯形齿和圆弧齿
同步轮是现代机械中广泛应用的一种齿轮传动机构,其传动精度高、噪音小、寿命长等特点,使其成为各种机械传动中不可或缺的一种元件。

而轮齿的形状对同步轮齿传动的性能有着决定性的影响。

在同步轮的齿形设计中,梯形齿和圆弧齿是常用的两种齿形。

梯形齿具有简单的制造工艺和较高的传动效率,但其受力不均匀,易造成齿面磨损和噪音。

而圆弧齿则具有良好的齿面接触性能和噪音特性,但其制造难度较大。

为了兼顾两种齿形的优点,同步轮齿形设计中常采用同步轮梯形齿和圆弧齿的混合形式。

即在同步轮的齿面上同时设计梯形齿和圆弧齿,使两种齿形的优点得到充分发挥。

在同步轮梯形齿和圆弧齿的设计中,要考虑到齿轮传动的工作条件,如负载、转速、工作环境等因素,以确保同步轮的传动性能和可靠性。

同时,还要考虑到制造工艺和成本等因素,以便实际生产中的制造和使用。

总之,同步轮梯形齿和圆弧齿的混合形式是一种优秀的齿形设计方案,其在同步轮传动中具有良好的传动性能和噪音特性,是现代机械中不可或缺的一种元件。

- 1 -。

同步带齿形类型

同步带齿形类型

同步带齿形类型
同步带齿形类型通常有以下几种:
1. 标准型齿形:也称为直齿型齿形,其齿形简单,易于制造和加工。

2. 弯曲齿形:其齿面呈弧形,可使同步带在运转时更平稳,减少噪音和振动。

3. 梯形齿形:其齿面呈梯形,可使同步带在高负载和高速运转时更加稳定。

4. V形齿形:其齿面呈V形,可使同步带在低噪音和低振动的同时,具有更好的耐磨性。

5. 三角形齿形:其齿面呈三角形,可使同步带在运转时更加平稳,并具有更好的耐磨性。

不同的齿形类型适用于不同的应用场景,选择合适的齿形类型可以提高同步带的性能和寿命。

同步带型号

同步带型号

同步带型号1. 引言同步带是一种传动装置,利用齿轮和带轮之间的啮合齿来传递力和运动。

不同的同步带有不同的型号,以适应不同的工作场景和需求。

本文将介绍几种常见的同步带型号和它们的特点。

2. HTD型同步带HTD型同步带又被称为高槽型同步带,它具有以下特点:•带有大型槽口,可提供更高的转矩传递能力。

•高峰和低地之间的设计减少了带在运动过程中的振荡和噪音。

•HTD型同步带适用于高转速和高负载的应用。

HTD型同步带广泛应用于工业传动系统、汽车发动机以及搅拌设备等领域。

3. XL型同步带XL型同步带又被称为小型槽型同步带,它具有以下特点:•槽口较小,适用于较小转动直径的应用。

•XL型同步带在高速传动系统中具有较高的效率。

•它可以提供平稳的传动和低噪音操作。

由于其小巧的设计,XL型同步带广泛应用于打印机、复印机、扫描仪等办公设备中。

4. T型同步带T型同步带是一种传输扭矩和力的强力同步带,具有以下特点:•T型同步带采用了双槽设计,使其能够传递更大的载荷。

•它具有精确的同步性能,并可以实现高速传输。

•T型同步带适用于高负载和传输误差较小的应用。

T型同步带在数控机床、纺织设备和物流输送系统等方面有着广泛的应用。

5. MXL型同步带MXL型同步带是一种小型齿圈同步带,具有以下特点:•MXL型同步带适用于直径较小的传动装置。

•具有高效的传动性能和低噪音。

•MXL型同步带特别适用于医疗设备、精密仪器和电子设备等领域。

6. 总结同步带是一种重要的传动装置,不同的型号具有不同的特点和适用范围。

本文介绍了几种常见的同步带型号,包括HTD型、XL型、T型和MXL型同步带。

每种型号都有其独特的优势,在不同的应用场景中发挥着重要的作用。

了解并选择适合的同步带型号,能够提高传动系统的效率和可靠性。

【知识】齿轮齿条、同步带、丝杠三种传动方式优缺点详

【知识】齿轮齿条、同步带、丝杠三种传动方式优缺点详

【知识】齿轮齿条、同步带、丝杠三种传动方式优缺点详
1
齿轮齿条
优点:承载力大,传动精度较高,可达0.1mm,可无限长度对接延续,传动速度可以很高,>2m/s。

缺点:若加工安装精度差,传动噪音大,磨损大。

典型用途:大版面钢板、玻璃数控切割机,建筑施工升降机可达30层楼高。

2
同步带
优点:承载力较大,负载再大就要加宽皮带,传动精度较高,传动长度不可太大,否则需要考虑较大的弹性变形和振动,传动距离大尤其不适合精确定位、连续性运动控制,如大版面数控设备的XY轴,但是可用于伺服电机到传动齿轮或伺服电机到丝杠的短距离传动。

缺点:短距离传动速度可以很高,噪音低。

典型用途: 小型数控设备、某些打印机
3
滚珠丝杠(电动缸传动部件)
(1)普通梯形丝杠可以自锁,这是最大优点,但是传动效率低下,比上述二者低许多,所以不适合高速往返传动。

缺点是时间久了传动间隙大,回程精度差,用在垂直传动较合适。

(2)滚珠丝杠不能自锁,传动效率高,精度高,噪音低,适合高速往返传动,但是水平传动时跨距大了要考虑极限转速和自重下垂变形,所以传动长度不可太大,要么改用丝母旋转丝杠不动,但还是不能太长,要么就用齿轮齿条。

典型用途:数控机床,小版面数控切割机。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关键字: RPP同步带
同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带 RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带
同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT 8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。

方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。

特殊齿型的同步带又分为:最轻型T2.5、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。

全圆弧齿同步带:HTD3M HTD5M HTD8M HTD14M HTD20M,圆弧齿同步带传动动精度高,噪音小。

半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,半圆弧齿同步带是日本三星公司的名词,型号有,S2M、S3M、S4.5M、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。

精确圆弧齿同步带:1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,这几种型号为世界第一条橡胶三角皮带生产厂家盖茨(GATER)厂家生产,此型号皮带一般在自动化控制设备上用。

8YU同步带:也是所半圆弧齿同步带,适合高速传动,高扭矩,传动速度可达1000rpm/min,一般用于医疗设备。

修正圆弧齿同步带:RPP5M RPP8M 齿型为兔牙型,转弯效果好,适合高速传动。

一般用于机械手设备。

2.同步带型号与材质在目前市场上的运用:
MXL XL L H XH XXH 的同步带目前在运用最广泛,可用聚氨酯和橡胶材质生产
HTD3M HTD5M HTD8M HTD14 HTD20M 运用广泛可用聚氨酯和橡胶材质生产
S2M S3M S4.5M S4.5 S8M S14M 运用广泛橡胶材质生产
1.5GT 2GT 3GT 5GT 运用不广泛(尽量避免用此型号)橡胶材质生产
8YU 运用不广泛橡胶材质生产
RPP5M RPP8M 运用不广泛环带为橡胶材质生产开口带为降氨酯材质生产
3.同步带又分为单面齿同步带和双面齿同步带
方型齿双面齿同步带 DXL DL DH
圆弧齿双面齿同步带 3M-DL 5M-DL 8M-DL 14M-DL
双面齿同步带主要用途顾名思义,适现双面传动,适现同步、同时、双效率。

4.接驳同步带
接驳带是聚氨酯(PU)材质的同步带,经过热融对接而加工成的环带,可接驳尺寸如下:宽150mm内任意宽均可加工
同步带周长最短500mm以上均可加工
00mm长以每齿增加至200米内均可加工
颜色为:乳白色
5.开口带
可分为橡胶开口带和聚氨酯(PU)开口带
橡胶开口带可加工长度为100米内
PU(聚氨酯)可加工长度为300米内
安装使用须知:
1.同步带在运行中严禁曲折,否则会引起抗拉层折断。

2.不得将带长期处于不正常的弯曲状态存放。

3.同步带应储藏在干燥,避免阳光直射的地方。

4.安装时请缩短中心距,放松张紧轮。

不得强行将带从带轮的挡边上硬拉拖磨装入。

5.带轮的齿必须与带的运转方向成直角。

6.主动轮与被动轮的主轴的平行度应控制在正切tg=1/1000左右。

轴位不准,直接影响使用寿命。

7.发现主动轮上皮带向一边偏拉,应移动一下被动轮加以调整,并调整张紧轮的压力。

8.在启动时,中心距改变,皮带松驰,发生跳齿现象,就检查带轮机架是否松动,轴的定位有否失准,加以条理、加固。

9.同步带安装时必须按不同的型号和带宽适当的加以张紧力。

10.张紧轮要安装在带的传动松边一侧。

11.同步带运转时,严禁固体物质轧如齿槽。
