空气开关与漏电保护器的区别
漏电保护器和空气开关有什么区别
漏电保护器和空气开关有什么区别
1.作用不同：前者是用来防止过载致人触电，后者是防止漏电。
2.触发方式不同：前者在电路过载时自动跳闸来保证用电安全，后者是因为某一用电设备发生漏电时，自动跳闸以避免发生火灾。
关于“漏电保护器和空气开关有什么区别”的详细说明。
1.漏电保护器和空气开关有什么区别
1.作用不同：前者是用来防止过载致人触电，后者是防止漏电。
2.触发方式不同：前者在电路过载时自动跳闸来保证用电安全，后者是因为某一用电设备发生漏电时，自动跳闸以避免发生火灾。
空气开关与漏电保护器
空气开关与漏电保护器一、空气开关和漏电保护器1、空气开关。
空气开关是通常的叫法,学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的,控制电气回路的分合开关。
空气开关具有多种保护功能,业主可以根据需要选择不同的功能组合，如短路保护、过载（电流）保护、分励控制、欠压保护等.短路保护和过载（电流）保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配。
空气开关是过流保护，不带漏电功能,只有在过流或短路时掉闸.电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾.空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。
2、漏电保护器。
简称漏电开关，又叫漏电断路器，按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。
是电路中漏电电流超过预定值时能自动动作的开关,主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护,具有过载和短路保护功能。
（1）漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统.对于电源中性点不接地的系统，则不宜采用漏电保护器。
（2)漏电保护器分为电压型（已趋淘汰）和电流型两类.电流型又分为电磁型和电子型两种。
目前市场供应的漏电断路器绝大多数是电子型。
电磁型和电子型漏电开关的区别.二者原理不同，但目的一样，都是提供漏电保护。
电磁式的最大特点是:抗干扰能力强，可靠性高，动作功能不受电源电压影响,但结构复杂，价格高；通俗地说，不需电源也能正常工作。
电子式的特点是：容易实现高灵敏度,结构简单，调整方便,价廉;但抗干扰能力差,动作功能受电源电压影响。
电压低了或缺了一相或两相电时，内部线路板就不工作了，产品也就失去了保护功能.西方发达国家通常用电磁式漏电断路器。
但国内有些厂家为了降低成本,在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0V测试，能动作就是电磁式的,如需另加电源才能测试的是电子式）。
漏电保护器开关能当空气开关用吗？
漏电保护器开关能当空气开关用吗？漏电保护器开关和空气开关能不能互相替代使用？根据它们的使用功能和特性漏电保护开关在一定程度上可以替空气开关。
一、什么是漏电保护器开关？漏电保护器又叫漏电开关。
是指设备出现漏电或人体接触设备带电部位时，可以瞬间断开设备电源的装置。
它工作原理是：单相电源的火线、零线穿过漏电保护器的电流互感器，当设备正常运转时，零线和火线流过的电流是一样且方向相反，因此，电流相量是零，不能产生电信号给电流互感器；当设备漏电时，零线和火线上的电流不一样大，这样电流互感器就会感应到产生电信号，再经过放大电路放大，驱动脱勾机构动作，断开电源。
现在的漏电保护开关同时也具备短路和过载保护功能。
漏电保护开关规格里额定电流最大是250A，最小是6A。
二、什么是空气开关？空气开关就是线路上的电流过大，大于一定电流（空气开关的额定电流）时，断开线路的开关装置。
它是避免线路过载，短路从而保护线路。
空气开关工作原理是：线路出现过载或短路时，产生的很大电流，促使电磁脱钩器动作，切断线路。
空气开关规格里额定电流可以大到1000A，小到15A。
空气开关只具有短路和过载保护功能，不具备漏电保护功能。
三、根据以上所述，空气开关不能取代漏电保护开关，因为，空气开关不具有漏电保护。
当设备漏电时，空气开关不会断开。
漏电保护开关控制的线路在电流较小时（250A），也可以取代空气开关。
但是，漏电保护开关的价格要比空气开关贵很多。
四、家庭用电一般把空气开关作为总开关，这是因为，空气开关具有切断线路电流较大能力。
漏电保护开关一般控制支路电器，可以避免由于家电漏电伤人。
以上是个人对两者的分析。
空气开关与漏电开关
空气开关与漏电开关一、空气开关和漏电开关1、空气开关空气开关是通常的叫法，学名称为空气断路器，简称空开，以空气为灭弧介质，控制电气回路的分合开关。
空气开关具有多种保护功能，如短路保护、过载（电流）保护、分励控制、欠压保护等。
短路保护和过载（电流）保护是基本配置，分励控制和欠压保护是选配功能。
普通空开有2个保护功能：过载保护和短路保护，只有在过载或短路时跳闸。
2、漏电开关又叫漏电保护器或漏电断路器，是电路中漏电电流超过预定值时能自动动作的开关。
漏电开关有3个保护功能：过载保护、短路保护和漏电保护。
（1）漏电开关分为电磁型和电子型两种。
目前市场上普遍是电子式漏电开关。
西方发达国家通常用电磁式漏电开关，但价格稍贵（有条件的建议用电磁式）。
（2）漏电开关下侧有一个测试按钮，可进行漏电测试。
按这个按钮后开关会跳闸。
一般环境选择动作电流≤30mA，动作时间≤0.1s；浴室、游泳池等场所漏电开关的额定动作电流≤10mA。
（3）漏电保护器，又叫剩余电流动作保护器，简称RCD，一般分为3种：①不带过载、短路保护，仅有漏电保护的RCD，也称为漏电开关。
②带过载保护、短路保护和漏电保护的RCD，也称为漏电断路器。
③没有过载、短路保护功能，也不直接分合电路，仅有漏电报警作用的RCD，也称为漏电继电器，一般用于不断电的场所。
二、开关极数（P）P代表开关能断开的极数。
2P表示通过开关的两极都能断开；DNP表示只能断开一极，N是直接穿过开关的。
1、1P开关。
单极开关，具有热脱扣功能，火线进开关，零线不进，接线头只有1个，仅能控制火线，模数18mm，占1个位置。
用1P的前提是照明配电箱必须具有漏电脱扣功能，至少进线或出线的上一级要用漏电断路器。
2、2P开关。
单相2极开关，同时控制火线零线，均具有热脱扣功能，火线和零线都进开关，接线头2个，1个接火线1个接零线，为双进双出，模数2*18mm，占2个位置。
3、1P+N开关。
1单极+N断路器（“+N表示此线直通，不断开”），同时控制火线和零线，仅火线具有热脱扣功能；只能分断单相电路，火线零线不能接错（火线带保护；N不带保护，仅隔离。

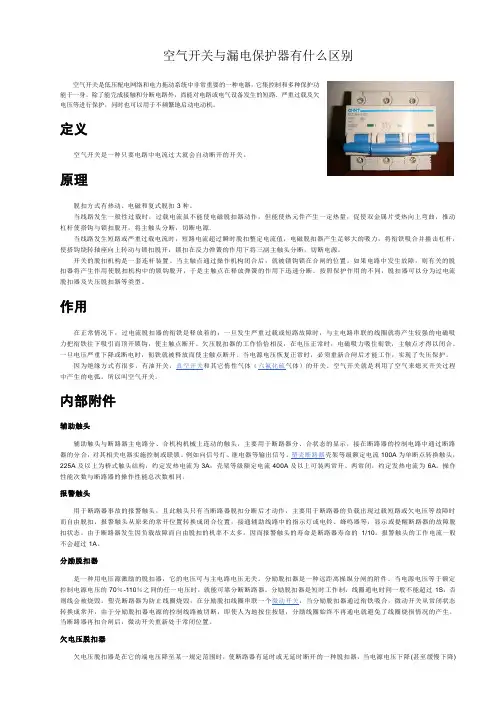

空气开关与漏电保护器有什么区别
空气开关与漏电保护器有什么区别空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
定义空气开关是一种只要电路中电流过大就会自动断开的开关。
原理脱扣方式有热动、电磁和复式脱扣3种。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源.当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。
按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
作用在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。
欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。
一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。
当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。
因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。
空气开关就是利用了空气来熄灭开关过程中产生的电弧。
所以叫空气开关。
内部附件辅助触头辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。
例如向信号灯、继电器等输出信号。
漏电开关和空气开关的作用区别
漏电开关和空气开关的作用区别1、控制形式不同空气开关在线路发生短路状况才会断开；漏电保护器则是有人不当心碰触到线路发生触电行为才会断开。
2、断电原理不同空气开关是通过推断回路电流是否过载而断开；漏电保护器则是当人体接触火线时候，人体与火线形成“人〞“火〞“地〞的状态，此时只有火线有电流，则电磁产生磁力，将开关断开。
3、保护级别不同空气开关是过电保护，所以属于安级，而漏电保护器则属于毫安级，因必需要及时的切断电源，防止有人触电，所以级别相对空气开关高。
4、保护对象不同空气开关——保护设备的，空气开关主要是监测线路的电流大小，如果超过它的设定值就会跳开切断电路。
不管这个大电流是因为电器功率过大还是发生了触电或者绝缘损坏所导致，它都会跳开。
比如图中的空气开关设定值就是32A，当超过这个电流就会跳闸，而电路中小于这个电流是不会跳闸的。
一般空气开关也装在配电箱中，作为总开关和各支路开关使用。
漏电保护器——保护人，漏电断路器有不同规格，现在多用二合一型〔RCBO，漏电加短经过载保护合一〕，它的作用时当测到漏电时，就会断掉。
比如热水器，如果热水器漏电被【漏电保护器】检测到就会切断电源，防止人受到伤害。
漏电保护器的尺寸比空气开关要大，且价格也比空气开关贵。
漏电保护器上还有个测试按钮，建议每个月按一下，可测试漏电跳闸功能是否完好。
参照资料来源：百度百科—漏电保护器百度百科—空气开关1、触动状况不同空气开关是发生短路事故或故障才动作跳闸，而漏电保护开关是人身发生触电时才动作跳闸。
2、原理不同漏电保护开关作总开关，任何一条支路漏电超过设定值，总的漏电开关就会动作，整个配电盘都会失电，达到保护的目的。
线路短路一般会断开各个支路，总开关和其他支路依旧可以正常使用。
空气开关作总开关，任何一条支路漏电超过设定值，会断开漏电所在的支路，总开关和其他之路不受影响，线路短路一般会断开所在支路，总开关和其他支路依旧可以正常使用。
3、容量不同空气开关容量可大可小，而漏电保护开关容量不易做大，通常单相居多。
空气断路器与漏电保护器的区别
空气断路器与漏电保护器的区别空气开关是我们平常的熟称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种保护为空气断路器的基本配置，后两种为选配功能。
所以讲空气断路器还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。
漏电开关的正确称呼为漏电保护断路器，是一种具有特殊保护功能（漏电保护）的空气断路器。
它除了空气断路器的基本功能外，还能在负载回路出现漏电（其泄漏电流达到设定值）时能迅速分断开关，以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。
漏电开关不能代替空气开关。
虽然漏电开关比空气开关多了一项保护功能，但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象，导致负载会经常出现停电，影响电气设备的持续、正常的运行。
所以，一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。
空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。
而漏点保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。
这两个装置都是用的电磁原理，其间还包括放大电路。
这些内容在高中物理课本都能找到。
可以在百度上找这个的原理电路图，一看就明白了。
空气开关是防止线路短路或者超负荷用的。
只要线路短路或者超负荷它就会跳闸，漏电了不会跳闸。
而漏电保护器只有漏电的时候会跳闸。
超负荷或者短路的时候它不会跳闸。
俩个刚好相反。
空气开关:空气开关是控制电气回路的分合开关，若以空气为灭弧介质的称空气开关。
一般以额定电流（负荷）选择，做为电气回路的总开关使用。
漏电保护器：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。
空气开关和漏电开关的区别
空气开关和漏电开关的区别空气开关与漏电开关的区别在最后。
空气开关空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和用电设备发生过载、短路、欠压、过压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
延时动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
漏电开关漏电开关，开关的一种，主要用于防止漏电事故的发生，其开关的动作原理是：在一个铁芯上有两个绕组，主绕组和副绕组。
主绕组也有两个绕组：分别为输入电流绕组和输出电流绕组。
无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。
漏电开关内部构造电路图空气开关和漏电开关的区别1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种保护为空气断路器的基本配置，后两种为选配功能。
所以讲空气断路器还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。
2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能（漏电保护）的空气断路器。
它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
空气开关和漏电开关的区别 如何把配电箱安排得明明白白
空气开关和漏电开关的区别如何把配电箱安排得明明白白关于配电箱，想必大部分人都知道，就是家里控制总电源的地方，一般漏电跳闸的时候，大家都会想起它。
配电箱和断路器是家庭强电管理的神经中枢，市电入户后由断路器管理家庭总回路和各个分回路的用电安全，是“家居电气“电能传输中的重要一环。
什么叫“家居电气”“家居电气”指的是电能在家居环境中的传输、分配以及安全使用，一句话总结来说，就是家里的强电、弱电的综合布局和管理，包含断路器、开关插座和排插等电压在220V的强电电气设备，以及声讯信号的弱电管理，比如弱电箱等。
这四大产品系列就组成了整屋家居电气的用电保障。
断路器是家居电气中的其中一环，能够对家居电气各个用电回路起到保护作用，主要有四大功能：短路保护、过载保护、漏电保护以及雷击保护。
但是关于配电箱里的各个空气开关，你都了解吗？你知道配电箱里的空气开关和漏电开关的区别在哪、有什么作用吗？别着急今天就带大家好好地了解一下配电箱里的这两大开关。
什么是空气开关和漏电开关空气开关：又叫小开关，主要是在内部电路电流过大、升温过快的时候提供短路保护、过流保护和欠压保护（选配）。
漏电开关：又叫漏电保护器、漏电保护开关、漏电断路器、漏电开关器，顾名思义就是防止漏电，主要是通过检测内部电流是否平衡来断开电路，从而保护人体、设备以及线路的安全。
●空气开关和漏电开关的区别空气开关和漏电开关的区别1：外观外观上空气开关和漏电开关主要有两大区别：第一，相对于空气开关，漏电开关的个头比较大，一般占3P安装位。
而空气开关一般是1P或2P安装位。
第二，漏电开关上有明显的“T”字测试按钮，而空气开关上没有。
而且漏电开关每隔一段时间就需要进行漏电情况测试，具体多长时间检测一次，需要根据不同产品的不同要求进行。
一般情况下是每个月都要检查一次，但部分品质优异，安全性能比较高的漏电开关，检测周期可以稍微长一些。
像西门子的漏电开关的测试间隔就可以长达6个月，而且品质优异，可以在极大程度上保障用户的家居用电安全，切实减少个人的财产损失风险。
详细讲解断路器、空气开关和漏电保护器的区别
详细讲解断路器、空气开关和漏电保护器的区别日常生活工作中，我们经常用到空气开关和漏电保护器,下面详细介绍下它们之间的关系，先简单说下它们的区别，再具体的介绍下它们的关系。
从外观上说：空气开关和漏电保护器从外观进行分辨。
1.漏电保护器的外壳上有一个非常突出的“T”字按钮，而空气开关没有。
这是一个非常直观的区分方法。
另外，空气开关和漏电保护器在体积上也有差别。
漏电保护器比空气开关体积更大一些，空气开关一般占用1P或2P的安装位，而漏电保护器则要占用3P的安装位。
从功能上说：空气开关有两个最基本的功能：1.短路保护 2.过载保护。
当出现电流过大或短路时，空气开关检测到异常，就会直接切断回路，防止线路过载而起火。
而漏电保护器有三个保护功能：1.短路保护 2.过载保护 3.漏电保护。
这样看就能很明显地看出，漏电保护器比空气开关多了一个漏电保护的功能。
它在发生漏电时，能迅速自动跳闸，避免人体接触而触电。
空气开关和漏电保护器的区别在于，空气开关主要保护的是电路和用电电器，而漏电保护器主要保护的是人的安全。
两者一起安装，相互配合，能更好地保护家庭用电安全。
断路器常用断路器分为低压断路器和高压断路器（特殊专用断路器除外），这里我们主要详细介绍下低压断路器也可统称为空气断路器这种低压断路器可分为三大类：1、框架式断路器英文简称ACB全称为万能式空气断路器或框架式空气断路器如下图所示今夕是啥年s g z l l d a在额定电流上，原则上额定电流630A心上要求采用框架断路器，一般用于一个系统的总断路器，如变压器低压端的总断路器，电源端总开关等，框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
2、微型空气断路器英文简称MCB也就是我们俗称的空气开关，如下图所示：用于63A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
漏电开关能代替空气开关吗
漏电开关能代替空气开关吗？▲一般在电表的出线端装空气开关比较好，因为线的距离比较远，如果装漏电开关故障率就相对增加，可能会因导线而引起。
漏电开关装在使用设备前比较好。
两者的区别：空气开关是如果超过它的额定电流电流时会动作，而漏电开关是如果超过它的额定电流或者漏电都会跳闸，主要用于家庭或办公照明，保证人的安全。
1、空气开关是我们平常的俗称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
其中前两种保护为空气断路器的基本配置，后两种为选配功能。
所以讲空气断路器还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。
2、漏电开关的正确称呼为漏电保护断路器，是一种具有特殊保护功能（漏电保护）的空气断路器。
它除了空气断路器的基本功能外，还能在负载回路出现漏电（其泄漏电流达到设定值）时能迅速分断开关，以避免在负载回路出现漏电时对人员的伤害和对电气设备的不利影响。
3、漏电开关不能代替空气开关。
虽然漏电开关比空气开关多了一项保护功能，但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象，导致负载会经常出现停电，影响电气设备的持续、正常的运行。
所以，一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。
漏电开关也可以说是空气开关的一种，机械动作、灭弧方式都类似。
但由于漏电开关保护的主要是人身，一般动作值都是毫安级。
另外，动作检测方式不同：漏电开关用的是剩余电流保护装置，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此其额动作电流只需躲开正常泄漏电流值即可（毫安级），所以能十分灵敏地切断接地故障，和防直接接触电击。
而空气开关就是纯粹的过电流跳闸（安级）。
空气开关和漏电保护开关到底该选哪个？听电工师傅怎么说
空⽓开关和漏电保护开关到底该选哪个？听电⼯师傅怎么说 平时我们在装修过程之中都必须布局好电路和⽔路，特别是电路都需要⼀个总闸门，它是⽤来控制室内的所有电路照明问题的。
通常这个总闸门我们去买的时候，⼀些五⾦商店的销售⼈员都会我们，是需要空⽓开关还是漏电保护开关呢，听到这⾥业主⼀定不太清楚这两者之间究竟有什么样的区别呢？蜜罐蚁装修⽹的⼩编在这⾥就给⼤家介绍⼀下相关情况,以便于各位业主了解之后可以更好的选择。
1、空⽓开关空⽓开关⼜称空⽓断路器，它是⼀个总开关，如果电流超过电路中原来的额定电流就可以⾃⾏断开。
在每个空⽓开关的顶部会有⼀个⼩的数字做标记。
结果表明，空⽓开关的额定通过电流，如16A、32A及等。
如果是⽤在家⾥同样的电线负载电流超过正常值，通过的电流超过额定电流，此时空⽓开关将启动电路保护电路，避免电路烧毁的可能性。
2、漏电保护开关 漏电保护开关简单⼀些来理解就是为了防⽌漏电事故的发⽣，漏电保护开关不同于空⽓开关，因为它的主要功能是保护电⽓⼈的安全，不保护电路的安全，漏电保护开关具有⾃动检测功能。
如果在电路漏电，它会⾃动切断电路，从⽽避免流经⼈体的电流和保护⼈体免受伤害，但漏电保护开关在运⾏过程中，由于漏电的可能性中经常出现跳闸的情况，这也是它的弊端所在 空⽓开关与漏电保护开关的区别 1、从理论分析： 空⽓开关以空⽓为绝缘介质，当电路接通时就会产⽣热量。
这将使⾦属板发热并弯曲，并推动杠杆打开锁应锁定，从⽽达到切断电源的⽬的，也就是我们常见的跳闸。
漏电保护开关以芯⽚为主，芯⽚上有⼀次绕组和⼀个绕线，主绕组⼜分为输出绕组和输⼊电流绕组，⼀旦发⽣泄漏事故，⼆次绕组就会产⽣电压，推动内置机构然后断电。
2、从保护对象到分析： 空⽓保护发⽣在跳闸时发⽣短路或故障，这对保险丝是⼀种保护作⽤。
漏电保护开关是指漏电发⽣时⾃动跳闸的动作，它可以有效的保证⼈⾝安全，但对电路的超负荷运作没有多⼤的控制⼒。
空气开关、断路器、漏电保护区别
空气开关、断路器、漏电保护区别一、空气开关空气开关，又名空气断路器，是断路器的一种。
是一种只要电路中电流超过额定电流就会自动断开的开关。
空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
脱扣方式有热动、电磁和复式脱扣3种。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
当线路发生短路或严重载电流时，短路电流超过瞬时用扣整定电流值,电磁打器产生二够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开。
锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
开关的扣机机是一套杆装置。
当三触点通过操作机构闭合后,就被锁钩锁在合闸的位置如果电路中发生故障，则有关的把产生作用使脱扣机构中的锁钩开,于是主触点在程放弹簧的作用下速分断。
按照保护作用的下同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
二、断路器断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
c63空气开关脱扣电流
c63空气开关脱扣电流
摘要：
1.空气开关与漏电开关的区别
2.空气开关的脱扣电流分类
3.如何选择空气开关的脱扣电流
4.空气开关脱扣电流的实际应用
正文：
一、空气开关与漏电开关的区别
空气开关和漏电开关是两种不同的保护设备，它们在电路保护方面各有特点。
空气开关主要用于过载和短路保护，而漏电开关则主要用于漏电保护。
两者的原理和结构也有所不同，空气开关主要依靠热元件和电磁元件实现保护，而漏电开关则是通过检测电路中的漏电电流来实现保护。
二、空气开关的脱扣电流分类
空气开关的脱扣电流主要有以下几种分类：
1.按级数分：分为四线剩余电流动作断路器和三相四线剩余电流动作断路器。
2.按剩余电流分断时间分：分为一般型和延时型。
3.按剩余动作电流分：分为剩余动作电流不可调型和剩余动作电流可调型。
三、如何选择空气开关的脱扣电流
在选择空气开关的脱扣电流时，需要考虑以下几个因素：
1.空调设备的额定电流：可以根据空调设备的铭牌上的额定电流选择接近
的空气开关，一般选择空气开关的整定电流为额定电流的1.5 倍。
2.厨卫照明电路的实际使用功率：可以根据实际使用功率计算出线路电流，然后选择空气开关的整定值。
3.电机的启停电流：在电机启动过程中，电流会瞬间增大，因此需要选择能够承受瞬间电流冲击的空气开关。
四、空气开关脱扣电流的实际应用
在实际应用中，空气开关的脱扣电流设置要根据电路的实际情况进行选择，既要保证电路的正常运行，又要保证电路的安全。
空气开关和漏电保护开关工作原理的区别
空气开关和漏电保护开关工作原理的区别
摘要: 空气开关的电流大小是接受大的也可以接受少的容量，然而漏电保护开关的电流容量就要相对的少很多，因为人体不能承受太多的电流，会导致人体机能出现损坏。
所以说，这两个用电开关的功能是各不相同的，更加不可以互相...
空气开关的电流大小是接受大的也可以接受少的容量，然而漏电保护开关的电流容量就要相对的少很多，因为人体不能承受太多的电流，会导致人体机能出现损坏。
所以说，这两个用电开关的功能是各不相同的，更加不可以互相替代。
由于原理上的不同，所以两个开关的安全保护功能就各不相同，都各有千秋。
怎幺说呢，根据物流学里面的磁场原理，普通的漏电保护开关连接火线和零线，电路正常，缠绕在磁铁上的零线和火线电流会是相等的，但是电流的方向却是相反的喔，而这时候的电磁铁没有磁力。
如果，当电流相同，方向相反，电磁铁无磁力的时候出现人体触电的情况，这时候就只有火线可以通过，然后电磁铁出现磁力，接着开关便会自动断开。
漏电保护开关就只可以在触电漏电的时候起到它的效用，但是不能进行电路过载的。
但是空气保护开关就是一个名副其实的过载保护，如果电流出现了超过了规定的负载数的话，那幺空气开关就会起到一个名叫保险丝保护的作用，自动跳闸。
所以说，这两种开关的功能都是用来切断电路，但是作用各有不同，一个是保护电路安全，一个是保护人体安全。
所以不要以为漏电保护开关一定就。
最新人教版九年级下册物理备课素材漏电保护器和空气开关的区别
空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作用和保险丝一样。
漏点保护器是火线起作用，如果人接触火线，那么通过人体和大地构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。
这两个装置都是用的电磁原理，其间还包括放大电路。
这些内容在高中物理课本都能找到。
可以在百度上找这个的原理电路图，一看就明白了。
剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。
在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作。
当被保护电网内发生漏电或人身触电等故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务。
空气开关1.小型断路器有何用途？用于照明、动力配电系统作过载和短路保护，以及线路的不频繁转换之用漏电保护器是通过检测用电器具有无漏电，只要有毫安级的漏电则它立即自动断开电源。
空气开关仅仅是一个大电流的空气隔离开关不具备检测功能，只是提供一个隔离点使电路能够通断自如。
但是现在有将两者做成一体的复合开关江苏省地方标准《江苏省住宅设计标准》（ＤＢ３２／３８０－２０００）第８．１．３条第４款规定：除壁挂式空调电源插座外“所有电源插座回路均应设漏电保护装置，有条件时宜按回路分别设置漏电保护装置”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气开关是零线和火线起作用，当两线间电流太大就会自动跳闸，作
用和保险丝一样。
漏点保护器是火线起作用，如果人接触火线，那么通过人体和大地
构成回路，有额外的电流没有通过零线，里面的电磁装置会自动触发，也会跳闸，马上断电保护人体。
这两个装置都是用的电磁原理，其间还包括放大电路。
这些内容在高中物理课本都能找到。
可以在百度上找这个的原理电路图，一看就明白了。
剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小，而作为发出动作跳闸信号，并完成动作跳闸任务的保护电器。
在装设漏电保护器的低压电网中，正常情况下，电网相线对地泄漏电流（对于三相电网中则是不平衡泄漏电流）较小，达不到漏电保护器的动作电流值，因此漏电保护器不动作。
当被保护电网内发生漏电或人身触电等故障后，通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时，则漏电保护器就会发生动作跳闸的指令，使其所控制的主电路开关动作跳闸，切断电源，从而完成漏电或触电保护的任务。
空气开关
1.小型断路器有何用途？
用于照明、动力配电系统作过载和短路保护，以及线路的不频繁转换之用
漏电保护器是通过检测用电器具有无漏电，只要有毫安级的漏电则它立即自动断开电源。
空气开关仅仅是一个大电流的空气隔离开关不具备检测功
能，只是提供一个隔离点使电路能够通断自如。
但是现在有将两者做成一体的复合开关
江苏省地方标准《江苏省住宅设计标准》（ＤＢ３２／３８０－２０００）第８．１．３条第４款规定：除壁挂式空调电源插座外“所有电源插座回路均应设漏电保护装置，有条件时宜按回路分别设置漏电保护装置”。
据此，笔者认为，住宅楼住户配电箱中的漏电断路器至少有三种实用、可行且符合规范要求的设置方式。
现就一套三室一厅一厨一卫建筑面积约９０ｍ２的住宅内配电箱系统设计为例进行论述。
１漏电断路器设在带漏电保护装置的插座回路上
（１）优点：这种设置使每户采用了４个漏电断路器，除壁挂式空调插座外，所有电源插座回路均分别设置了漏电保护装置，很好地体现了规范的要求。
某一回路出现漏电故障时，不会影响其他回路的正常工作，还便于快速找出故障回路及其故障原因；
（２）缺点：由于这种设置方式每户用了４个漏电断路器，因此一次性投资大，且住户配电
箱尺寸也较大；
（３）适用对象：这种设置方式适合建设单位对住宅配电要求较高，而且建筑资金相对充足
的建筑。
２漏电断路器设在带漏电保护装置的电源插座回路的总进线处
（１）优点：这种设置只用了１个漏电断路器，除满足了上述规范要求的“除壁挂式空调插座外，所有电源插座回路均应设漏电保护装置”。
只是没有按回路分别设置，而是给各回路设置了一个总的漏电保护装置。
该方式做到了住户配电箱一次性投资少，箱体尺寸小的目的。
当漏电断路器跳闸时，不影响室内正常照明，给故障的排查和检修带来了方便；（２）缺点：由于在住户配电箱进线总开关后有一段母排，在漏电断路器后端又有一段母排，容易形成一个箱体二段母排，给箱体制作增加了成本和难度，也给安装和维护增加了麻烦；（３）适用对象：这种设置方式相对适用，既节约投资，又满足规范要求，适合于大多数住
宅楼住户配电箱系统。
３漏电断路器设在住户配电箱进线处
（１）优点：这种设置方式也仅用了１个漏电断路器，将所有出线回路用１个总的漏电断路器加以保护。
规范对照明线路、壁挂式空调插座线路未作漏电保护要求，但也没有明确表示不能带漏电保护，也就是说带漏电保护是可以的，因此，该设置方式也是符合规范要求的，
它避免了上述二种方式的缺陷。
（２）缺点：由于多条出线回路共用１个漏电断路器，根据有关资料介绍，每条住宅配电回路的泄漏电流约为５ｍＡ，所以７条回路泄漏电流总和为３５ｍＡ，本设置方式若仍同前二种方式一样，漏电断路器选用３０ｍＡ，有可能因线路正常使用时泄漏电流大于３０ｍＡ而发生漏电跳闸现象。
因此，建议选用泄漏电流为５０ｍＡ的漏电断路器。
另外，这种设置方式还存在任何一插座或照明回路漏电，断路器即跳闸，影响面大，故障点难排查的缺点；（３）适用对象：这种设置方式适合对供电可靠性要求不高，目的是尽量节约建设成本的情
况。
４结论
通过对以上三种漏电断路器设置方式的分析比较，可以看出，它们各具优缺点，但又都是可
行的。
在工程设计中，设计人员可以根据建设单位的经济实力、对用电可靠性的要求高低，
对三种设置方式应有选择地加以采用。
