供电工程复习题-翁双安
电气工程及其自动化专升本专业毕业论文17667
电力工程课程设计任务书3班级：2012级电气工程及其自动化专升本一、设计题目某文具公司供配电系统电气部分初步设计二、设计目的及要求通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。
要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，选择配变电所主结线方案、高压配电线路接线方式、高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。
最后按要求写出设计说明书，绘出设计图样。
三、设计依据1、负荷情况该公司主要生产长尾、牛头夹、园形弹簧夹、山形弹簧夹、磁力夹、板夹、各式塑料夹、回形针、起钉器、书圈、磁力钩、书立等系列产品，公司下设模具车间、冲件车间、热处理车间、电泳车间、喷涂车间、发黑车间、电镀车间、包装车间。
编号厂房名称设备容量/kW 需要系数功率因数1 模具车间440 0.35 0.652 冲件车间550 0.50 0.703 热处理车间680 0.55 0.754 电泳车间280 0.40 0.755 喷涂车间320 0.50 0.756 发黑车间250 0.55 0.757 电镀车间240 0.50 0.70该公司大部分车间为三班制，年最大有功负荷利用小时数为5000h 。
车间负荷情况见附表。
2、供电电源情况按照公司与当地电业部门签订的供用电协议规定，可从某35／10kV 地区变电站取得工作电源。
该35／10kV 地区变距离本厂约为1km ，10kV 母线短路数据：()MVAS k 3403max .=、()MVAS k 1803min .=。
要求该公司：①过电流保护整定时间不大于1.0s ；②在工厂10kV 电源侧进行电能计量；③功率因数应不低于0.92。
3．工厂自然条件年最高气温39℃，年平均气温23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0.8m 处平均温度25℃．主导风向为南风，年雷暴日数52。

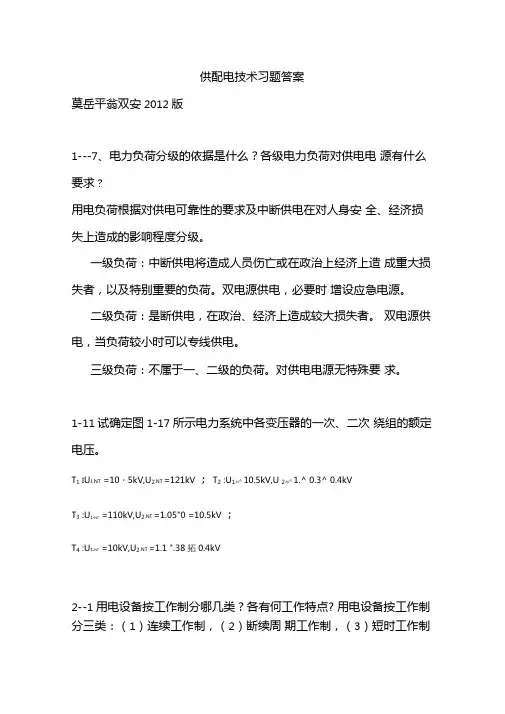

供配电技术习题答案.
供配电技术习题答案莫岳平翁双安2012版1---7、电力负荷分级的依据是什么？各级电力负荷对供电电源有什么要求？用电负荷根据对供电可靠性的要求及中断供电在对人身安全、经济损失上造成的影响程度分级。
一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。
双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。
双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。
对供电电源无特殊要求。
1-11试确定图1-17所示电力系统中各变压器的一次、二次绕组的额定电压。
T1I U J.NT =10・5kV,U2.NT =121kV ；T2 :U1.N^ 10.5kV,U 2.N^ 1.^ 0.3^ 0.4kVT3 :U1.NT =110kV,U2.NT =1.05"0 =10.5kV ；T4 :U1.NT =10kV,U2.NT =1.1 ".38 拓0.4kV2--1用电设备按工作制分哪几类？各有何工作特点? 用电设备按工作制分三类：（1）连续工作制，（2）断续周期工作制，（3）短时工作制连续工作制：是指设备在无规定期限的长时间内恒载的工作制，在恒定负载连续运行到达热稳定状态。
此类设备有通风机、水泵、电动扶梯、照明等。
断续周期工作制：是指设备按一系列相同的工作周期运行，每一周期由一段恒定负载运行时间和一段停机并断电时间组成，但在每一周期内运行的时间较段，不足以使电机到达热稳定状态，且每一周期的起动电流对温升无明显影响。
断续周期工作制的设备用负荷持续率来表征其工作特征。
-100% t100%T t - t0T----工作周期t----工作周期内的工作时间to----工作周期内的停歇时间（3）短时工作制：是指设备在恒定负载下按制定的时间运行，在未到达热稳定前就停机，其停机时间足以让电机温度下降到环境温度。
2--5什么叫尖峰电流？尖峰电流与计算电流同为最大负荷电流，各在性质和用途上有那些区别？尖峰电流 是指持续时间1-2S 的短时最大负荷电流 （电动机起动时出现）。
供配电第二版思考题与习题解答提示
莫岳平、翁双安编著《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题 (1)第二章思考题与习题 (5)第三章思考题与习题 (10)第四章思考题与习题 (15)第五章思考题与习题 (21)第六章思考题与习题 (27)第七章思考题与习题 (30)第八章思考题与习题 (33)第九章思考题与习题 (36)第十章思考题与习题 (39)第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同？解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成？各部分有何作用？电力系统的运行有哪些特点与要求？解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高？解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种？试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点？解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：1-5 什么是低压配电TN系统、TT系统和IT系统？各有什么特点？各适用于什么场合？解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
1-6 如何区别TN-S和TN-C-S系统？为什么当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路应采用TN-S系统？解答提示：参见本章第三节图1-10。
供配电复习题doc(总复习)
供配电复习题一、填空题1、配电保护接地的形式可分为TN系统，TT系统，IT系统系统。
2、保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线3、我国常用的电力变压器有Yyn0 联结组和Yyn11联结组。
4、常见的电流互感器结线方案（一相式接线），（两相V形接线），（两相电流差接线），（星形链接）5、电弧是一种具有强光和高温的电游离现象。
6、常用的短路电流计算方法有欧姆法和标么值法。
7、企业的高压配电线路有高压放射式，高压树干式和高压环形接线接线等基本结线方式。
8、绝缘导线的敷设方式分明敷和暗敷两种。
9、年平均雷暴日数不超过15天的地区，叫做少雷区。
10、用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN线上不能安装熔断器。
用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。
11．低压断路器按结构形式分万能式和装置式断路器两大类。
12．母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。
13．《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。
”14．变压器的功率损耗包括铁损耗和铜损耗两部分。
15．目前常用的避雷器有阀式和氧化锌避雷器等。
16. 对继电保护装置的要求是选择性、快速性、灵敏性及可靠性。
16．工厂供电的基本要求安全，可靠，经济，优质。
18、一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设一个应急电源（备用电源），并严禁其他负荷接入。
19、电能质量的基本指标是额定电压和额定频率，我国采用的工业频率50 HZ。
20、各种高低压开关属开关类电气设备。
21、由于相与相之间金属性短接、相与地之间金属性短接、经过小阻抗短接，电力系统会出现短路故障。
22、防雷装置所有接闪器都必须经过引下线与接地装置相联。
23、电力系统容量超过用户供电系统容量的50 倍时，可将电力系统视为无限大容量系统。
24、表示工厂变配电所的电能输送和分配路线的电路图，称为主接线图或主电路电路图。
供配电期末复习题及答案(精品).docx
《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量•供电电压允许偏差》规定：10kV及以下二相供电电压允许偏差为（B） A. ±10% B. ±7% C. ±5% D. +7%, -10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的方倍5、我国llOkV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A,不接地B.百接接地C,经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB. 220VC. 380VD. 1000KV7、卜列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A. •级负荷B.二级负荷C,三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P,占的时间为10h,冬日负荷曲线上R占的时间为2h,则年负荷曲线上P,占的时■间为（B）A. 12hB. 2330hC. 2050hD. 4380h3、某厂的年最大负荷为1752RW, T.…为4000h则年平均负荷为（A）A. 800kWB. 19200kWC. 1752kWD. 1010. 87kW4、某电焊机铭牌额定容量S、=42KVA暂载率e、%=60功率因数COS 4>=0. 62,心=0.85,给该电焊机供电的支线负荷Pc为（C）A. 20. 2kWB. 40. 34kWC. 23. 76kWD. 47. 46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A. 0. 78B. 0. 62C. 0. 56D. 0. 446、某厂全年用电量为800X10'kW.h,原功率因数为0. 67,现欲补偿到0. 9,则装设BW—10. 5—14—1型电容器个数为（D）A. 41 个B. 35. 6 个C. 36 个D. 42 个7、变压器的有功功率损耗由__两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征__设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时■工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。
《供电工程课程设计》(翁双安)第一章 绪 论
第一节 第二节 第三节 第四节 第五节
电力系统的基本概念 电力系统的额定电压 （重点） 电力系统的中性点接地方式 （重点/难点） 用户供电系统及供电要求 （重点） 供电工程设计的主要内容和程序
第一节 电力系统的基本概念
一、电力系统的构成 电力系统是一个包含着发电、输电、变电、配电和用电的 统一整体。 （一）发电厂 发电厂——将自然界存在的一次能源转换为电能（二次能源 ）的场所。 发电厂所用的一次能源有：燃料的化学能、水流的位能、核 能、太阳能 、风能 、地热和潮汐等。
UG
T1
G
UN1 线路长
U1N.T=UG U2N.T=1.1UN1
+5% UN
-5%
UN
-5%
-5%
T2
UN2
线路短
U1N.T=UN1 U2N.T=1.05UN2
-5%
二、电力系统中各种额定电压等级的适用范围
由于电力线路的导体截面（载流量）是有限的，而且线路 电压损失又不能超过允许值，所以各种额定电压等级的电力线 路所能传输的功率与传输距离是有限的。
三相设备 单相设备 外露可导电部分
续上页
2.TT系统
其电源中性点直接接地，设备外露可导电部分均各自PE线 单独接地。
优点：不存在TN系统中的故障蔓延现象。 缺点：须装设高灵敏的接地故障保护电器。
A
电源
B
负荷
C
N
三相设备
单相设备
RB
RA 外 露 可 导 电 部 分
外露可导电部分
第四节 用户供电系统及供电要求
优点： ▪ 能减少电弧接地过电压的危险性； ▪ 可实现灵敏而有选择性的接地保护； ▪ 对邻近连续性因 接地故障而受到 影响。
供配电设计之某水泥厂供配电系统设计
学号学校名称供配电技术课程设计设计说明书某水泥厂供电系统设计金机械厂供电系统设计01起止日期：年月日至年月日学生姓名班级成绩指导教师(签字)控制与机械工程学院年月日课程设计任务书2014 —2015 学年第1 学期自动化系电气工程及其自动化专业班级课程设计名称：供配电技术课程设计设计题目：水泥厂供电系统设计完成期限：自年月日至年月日共周设计依据、要求及主要内容：一、设计题目某水泥厂供电系统设计二、主要内容：1．阅读相关科技文献，查找相关图纸资料。
2. 熟悉工业与民用建筑电气设计的相关规范和标准。
3. 熟悉建筑供配电系统设计的方法、步骤和内容。
4．熟练掌握整理和总结设计文档报告。
5．熟悉掌握如何查找设备手册及相关参数并进行系统设计。
三、设计要求1、制定设计方案，确定电源电压、负荷等级及供配电方式。
2、确定方案后，绘制各用电设备等布置平面图，绘制高、低压系统图。
3、进行设计计算，选择设备容量、整定值、型号、台数等。
4、编写设计计算书。
5、编制设计说明书。
四、已知参数1.工厂总平面图，详见图1。
图1 某水泥厂厂区平面图2.工厂负荷情况：本厂工作制为三班制，年最大负荷利用小时6000～7500小时，日最大负荷持续时间为24小时，本厂低压动力设备均为三相，额定电压为380V。
照明用电器均为单相，额定电压为220V。
本厂负荷统计资料如下：全厂共有低压动力设备125台，每台设备为10KW，其中高压10KV电动机为两台1250KW，动力设备总容量为2500KW。
全厂照明的容量为200KW，考虑到工厂生产的发展需要，留有250KW容量。
其中动力的需要系数为0.7，功率因数为0.6～0.7.照明用电器的需要系数为0.7～0.9，功率因数为1.03.供电电源情况：按照工厂与当地供电部门签订的供电协议规定，本厂可由附近两条10KV高压线的公共用电源干线去的工作电源。
该干线走向参看工厂总平面图。
4.系统短路数据：干线首端所装设高压断路器断流容量为400MV A。
汪工版2005-2012年过电压保护(发、变)案例题解答讲解
历年过电压保护案例题解答（发电厂、变电所，共32题）考点：一电气设备的绝缘配合（13题）1电气设备与工频电压配合（7题）DL/T620,10.4.12电气设备与雷过电压绝缘配合（1题）DL/T620,10.4.43电气设备耐受电压与海拔修正（2题）耐受电压：DL/T620,10.4.5及表19海拔修正：DL/T5222,6.0.84绝缘子片数选择（3题）DL/T620,10.2.1DL/T5222,21.0.9及附录C二雷电过电压和保护装置（17题）1 避雷针保护范围（5题）DL/T620,5.2.1\5.2.22 氧化锌避雷器的额定电压和持续运行电压（5题） DL/T620,5.3.4及表33 母线氧化锌避雷器的保护范围（5题）DL/T620,7.3.4及表124 氧化锌避雷器选择（1题）5 水电厂氧化锌避雷器配置（1题）三内过电压（2题）1过电压类型（1题）电气设计手册1,P845,第十五章2工频过电压倍数（1题）DL/T620,4.1.12011年题6-10：某110kV 变电所有两台三卷变压器，额定容量为120/120/60MVA ，额定电压110/35/10kV ，阻抗为1213239.5%28%19%U U U ---===、、。
主变110kV 、35kV 侧均为架空进线，110kV 架空出线至2km 之外的变电所（全线有避雷线），35kV 和10kV 为负荷线，10kV 母线上装设有并联电容器组，其电气主接线如下图所示：图中10kV 配电装置距主变压器1km ，主变10kV 侧采用3185⨯铜芯电缆接到10kV 母线，电缆单位长度电阻为0.103/km Ω，电抗为0.069/km Ω，功率cos 0.85ϕ=。
请回答下列问题。
（计算题按最接近数值选项）6、请计算图中110kV 母线氧化锌避雷器最大保护的电气距离为下列哪项数值？（变压器之外）（A ）165m （B ）223m （C ）230m （D ）310m 答：D查DL/T620表12，出线按四回计算，最大保护的电气距离=1.35*230=310 查DL/T620表12，出线按二回计算，最大保护的电气距离=1.35*170=230 疑问：1 分段母线，出线数量按一段数量还是总的数量？2 分期线路，出线数量按初期数量还是终期线路？题11-15：某发电厂（或变电所）的220kV配电装置，地处海拔高度3000m，盐密0.182mg cm，采用户外敞开式中型布置，构架高度为20m，220kV采用无间/隙金属氧化物避雷器和避雷针作为雷电过电压保护。
纺织厂供配电系统设计
纺织厂供配电系统设计 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#某纺织厂供配电系统设计班级： 15电气二班学号：姓名：2017年月日目录题目2某纺织厂供配电系统设计一.原始资料1.工厂负荷数据：工厂多数车间为2班制，年最大负荷利用小时数4600小时。
工厂负荷统计资料见表1。
设计需要考虑工厂5年发展规划负荷（工厂负荷年增长率按2%）。
表1：化纤厂负荷情况表2.供电电源请况：按与供电局协议，本厂可由16公里处的城北变电所（110/11kV），90MVA变压器供电，供电电压可任选。
另外，与本厂相距5公里处的其他工厂可以引入10kV电缆做备用电源，但容量只能满足本厂负荷的20%（重要负荷），平时不准投入，只在本厂主要电源故障或检修时投入。
3.电源的短路容量（城北变电所）：35kV母线的出线断路器断流容量为400MVA；10kV母线的出线断路器断流容量为350MVA。
4.电费制度：按两部制电费计算。
变压安装容量每1kVA为18元/月，电费为元/ kW·h。
5.气象资料：本厂地区最高温度为38度，最热月平均最高气温为30度。
6.地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2 m。
二．设计内容1．总降压变电站设计（1）负荷计算（2）主结线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，根据改方案初选主变压器及高压开关等设备，经过概略分析比较，留下2～3个较优方案，对较优方案进行详细计算和分析比较，（经济计算分析时，设备价格、使用综合投资指标），确定最优方案。
（3）短路电流计算：根据电气设备选择和继电保护的需要，确定短路计算点，计算三相短路电流，计算结果列出汇总表。
（4）主要电气设备选择：主要电气设备的选择，包括断路器、隔离开关、互感器、导线截面和型号、绝缘子等设备的选择及校验。
选用设备型号、数量、汇成设备一览表。
供电工程第二版_课后习题答案习题解答提示
供电工程_课后习题答案习题解答提示第一章1-1 提示：参见教材P1。
1-2 提示：参见教材P1～P3 。
1-3 提示：见下页表。
1-4 提示：参见教材P10～P12 。
1-5 提示：参见教材P11 。
1-6 提示：参见教材P12 ～P13 。
1-7 提示：参见教材P13 ～P15 。
1-8 提示：参见教材P15 。
1-9 提示：参见教材P16 。
1-10 提示：T1，T2一次侧与G直接相连，T3，T4一次侧与电网直接相连；110kV、10 kV线路长，0.38 kV线路短。
1-11 提示：总降压变压器一次侧与电网直接相连，二次侧10 kV线路短（厂区内部），车间变压器一次侧与电网直接相连，二次侧0.38 kV线路短。
1-12 提示：根据教材P8公式（1-1）计算IC，当IC<30A时，不需要改为经消弧线圈接地。
1-3题中性点接地方式的比较表第二章2-1 提示：参见教材P18。
2-2 提示：参见教材P19。
2-3 提示：参见教材P18和P21～P22。
2-4 提示：参见教材P26。
2-5 提示：参见教材P28和P18 。
2-6 提示：参见教材P31。
2-7 提示：参见教材P39。
2-8 提示：第一步求各组用电设备的计算负荷，对行车，要求设备容量统一换算到，对点焊机，要求设备容量统一换算到；第二步计算总计算负荷（可取K∑p＝0. 95，K∑q＝0.97 ）。
2-9 提示：采用利用系数法（步骤参见例2-3）分别计算两组用电设备的计算负荷，然后进行比较，从而说明设备容量组成不同对最大负荷的影响。
2-10 提示：先将各相所接的单相设备容量大致相同（不能只接在一相上），然后将其等效成1台三相设备进行负荷计算。
2-11 提示：计算单元和整栋楼的计算负荷时，都将其当成一组用电设备，然后按附录表3选取Kd 值，2-12 提示：（1）确定补偿容量时，采用低压侧计算负荷代入公式计算，取 。
（2）确定高压侧计算负荷时，变压器损耗可按经验公式估算。
供电工程期末试题及答案
供电工程期末试题及答案一、选择题1. 电力系统中，电压平衡的基本要求是（）A. 电压波动小于限定值B. 三相电压相等C. 三相电流相等D. 功率因数为1答案：B2. 下列关于电力传输线路的说法，正确的是（）A. 电流越大，线损越小B. 电压越低，线损越大C. 线路损耗与导线材料无关D. 使用交流电时，线损比直流电小答案：D3. 电力变压器主要功能是（）A. 降低电压B. 提高电压C. 异步传输D. 相位调节答案：A4. 下列哪一个设备不属于电力系统的保护设备（）A. 断路器B. 隔离开关C. 避雷器D. 电动机答案：D5. 交流电机所需的起动力矩可以通过下列哪个方法提供（）A. 增加电源电压B. 减小电源电压C. 调整电源频率D. 调整机械负载答案：C二、填空题1. 断路器是电力系统的一种（）设备。
2. 电力系统中，电压不稳定会导致（）的设备损坏。
答案：敏感3. 交流电机启动时需要较大的起动（）。
答案：电流4. 电力系统的主要输电方式是通过（）。
答案：传输线路5. 电压变压器的主要功能是（）电压。
答案：降低三、判断题1. 电力传输线路的线损与导线材料无关。
（）答案：错误2. 电力系统中，电压平衡是指三相电流相等。
（）答案：错误3. 断路器是电力系统中的保护设备之一。
（）答案：正确4. 交流电机起动力矩可以通过调整电源频率来提供。
（）5. 电力系统中，电流越大，线损越小。
（）答案：错误四、问答题1. 请简要介绍电力系统中的三相电流平衡原理。
答：电力系统中的三相电流平衡是指三相电流相等的状态。
三相电流平衡的原理是由于三相负载均衡和电源供应的均衡。
当电力系统中的负载均衡时，每个负载会均匀地吸收电流，使得三相电流相等。
另外，电源供应也需要保持平衡，以确保各相之间的电流平衡。
2. 解释什么是电力传输线路的线损？答：电力传输线路的线损是指电能在传输过程中的损耗。
这种损耗主要是由于电流通过导线时，导线产生的电阻会消耗一部分电能，导致线路上能量的减少。
汪工版2005-2012年发输变电短路电流案例题空白卷
汪工版2005-2012年短路电流案例题2012年2011年题1-5：某电网规划建设一座220kV变电所，安装2台主变，三侧电压为220/110/10 kV。
220kV、110kV为双母线接线，110kV为单母线分段接线。
220kV 出线四回，10kV电缆出线16回，每回长2km。
110kV出线无电源。
电气主接线如下图所示，请回答下列问题。
3、若主变高压侧并列运行，为限制该变电所10kV母线短路电流，需采取相应措施，以下哪种措施不能有效限制10kV母线短路电流？为什么？（A）提高主变阻抗（B）10kV母线分列运行（C）在主变低压侧加装串联电抗器（D）110kV母线分列运行，10kV母线并列运行解答：解答过程：题6-10：某110kV变电所有两台三卷变压器，额定容量为120/120/60MVA，额定电压110/35/10kV ，阻抗为1213239.5%28%19%U U U ---===、、。
主变110kV 、35kV 侧均为架空进线，110kV 架空出线至2km 之外的变电所（全线有避雷线），35kV 和10kV 为负荷线，10kV 母线上装设有并联电容器组，其电气主接线如下图所示：图中10kV 配电装置距主变压器1km ，主变10kV 侧采用3185⨯铜芯电缆接到10kV 母线，电缆单位长度电阻为0.103/km Ω，电抗为0.069/km Ω，功率cos 0.85ϕ=。
请回答下列问题。
（计算题按最接近数值选项）10、上图中，取基准容量1000j S MVA =，其110kV 系统正序阻抗标幺值为0.012，当35kV 母线发生三相短路时，其归算至短路点的阻抗标幺值最接近下列哪项？（A ）1.964 （B ）0.798（C ）0.408 （D ）0.399解答：解答过程：题1-5：某110/10kV 变电所，两台主变，两回110kV 电源进线，110kV 为内桥接线，10kV 为单母线分段接线（分列运行），电气主接线见下图。
《电力工程基础》期末试卷.doc
二次调频是《电力工程基础》试卷一、简答题（8X6分）1、大接地和小接地电流系统的接线方式分别包括哪些？各有什么特点？答：大接地电流系统中性点直接接地；小接地电流系统包括中性点不接地和中 性点经消弧线圈接地。
中性点直接接地方式供电可靠性低，出现单相接地时， 形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单 相接地时，不形成回路，接地电流不大，但非接地相对地电压却升高为相电压 的巧倍。
中性点经消弧线圈接地系统比不接地系统的单相接地电流小，绝缘要 求比较低。
2、 高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可 用来作为接通或切断电路的控制电器。
隔离开关与其配合的原则是：先通后断。
即停止供电时，隔离开关相对断路器“先通后断”，母线隔离开关相对线路隔离 开关也是“先通后断”。
3、 频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而 增加，同时负荷所需的有功功率将因本身的调节效应而减少。
因此，频率的一 次调整是由发电机调速器作用和负荷木身的调节效应共同完成的 在一次调频的基础上调节调频器作用进行的，系统负荷的增量△匕。
是由以下三部 分调节功率与之平衡的：（1）由频率的一次调整（调速器作用）增发的功率为 -； （2）频率的二次调整（调频器作用）增发的功率△〈°;以及由负荷自 身的调节效应而减少取用的功率为厂。
两者最大的区别是二次调频可以实现无差调频。
4、计算负荷的定义？答：所谓“计算负荷”是按发热条件选择电气设备的一个假定负荷。
通常根据半小时（30min）的平均负荷所绘制的负荷曲线上的“最大负荷”称为“计算负荷”，并作为按发热条件选择电气设备的依据。
5、请画出三绕组变压器差动保护单相原理接线图？答：如图所不。
6、跨步电压？保护接零？答：当人在分布电压区域内跨开一步，两脚间（相距0.8m）所承受的电压称为跨步电压。
供配电第二版思考题与习题解答提示
莫岳平、翁双安编着《供配电工程》第2版思考题与习题解答提示目录第一章思考题与习题1-1火力发电站、水电站及核电站的电力生产和能量转换过程有何异同解答提示：参见本章第一节一、电力系统的构成。
1-2电力系统由哪几部分组成各部分有何作用电力系统的运行有哪些特点与要求解答提示：参见本章第一节一、电力系统的构成；二、电力系统运行的特点与要求。
1-3 简述确定用户供配电系统电压等级的原则。
为什么说在负荷密度较高的地区，20kV电压等级的技术经济指标比10kV电压等级高解答提示：参见本章第二节二、电力系统各级标称电压的适用范围。
与传统的10kV配电网相比，20kV配电网电压供电容量提高1倍，线路电压损失则下降50%；而输送同等功率时，线路能耗下降75%，线路电压损失下降75%。
在负荷密度高的地区，由于20kV供电半径增大，可减少110kV变电站数量，而设备及线路绝缘成本增加不多，总体建设投资减少。
1-4电力系统中性点接地方式主要有哪几种试分析当系统发生单相接地时在接地电流、非故障相电压、设备绝缘要求、向异相接地故障发展的可能性、接地故障的继电保护、接地故障时的供电中断情况等方面的特点解答提示：参见本章第三节。
各系统发生单相接地时的特点比较见下表：1-5 什么是低压配电TN系统、TT系统和IT系统各有什么特点各适用于什么场合解答提示：参见本章第三节五、低压配电系统导体的配置与系统接地。
1-6 如何区别TN-S和TN-C-S系统为什么当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路应采用TN-S系统解答提示：参见本章第三节图1-10。
当电源采用TN系统时，建筑物内必须采用TN-S系统，这是由于正常的负荷电流只应沿中性导体N流回，不应使有的负荷电流沿PE导体或与PE导体有连接的导体流回，否则，这些电流会干扰正常运行的用电设备。
1-7为什么采用TN-C-S系统时，当PE导体与N导体从某点分开后不应再合并，且N导体不应再接地解答提示：参见本章第三节图1-10。
供电复习答案.doc
1、互感器在使用中要注意什么？为什么？（8分）电流互感器二次侧不允许开路；电压互感器二次侧不允许短路；互感器的二次侧必须有一端接地；互感器在连接时，要注意其端子的极性。
运行中电流互感器二次侧有很高的电势。
运行中电压互感器二次侧通过的电流很大。
2、简述高压开关设备的功能。
（8分）高压断路器：切断和闭合高压电路的空载电流和负载电流，且当系统发生故障时与保护装置、自动装置相配合，迅速地切断故障电流。
高压隔离开关：在合闸状态下能可靠的通过额定电流和短路电流，在分闸状态下有明显的断口。
高压负荷开关：能切、合负荷电流，不能切断短路电流。
高压熔断器：通过的电流超过规定值时使其熔体熔化而切断电路的保护电器。
直流开关：能对直流牵引电路中直流电机、整流机组等进行分闸、合闸操作，并能在短路、过载、逆流时起保护跳闸作用。
3、简述接触网中定位装置、补偿装置、线岔、电连接的作用。
（8分）定位装置的作用是固定接触线的位置，使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱。
补偿装置的作用是保持承力索和接触线的张力和驰度不变。
线岔的作用是保证电力机车受电弓安全平滑地由一条接触线过渡至另一条接触线，达到转换线路的目的。
电连接的作用是保证接触网各导线之间，各分段之间或各股道接触悬挂之间电流的畅通。
4、看图说明图中为何种变电所的接线方式，并简述其工作原理。
（12分）图中为直流牵引变电所的主接线。
该变电所将城市电网区域变电所或地铁主变电所送来的35 kV电能经过变压器降压成合适的电压等级，再经过整流机组整流成牵引所用的合适的直流电能（1500V）,采用双电源供电方式，而接触网中的主接线方式为单母线不分段接线。
在该主接线中，整流器输出的直流电的正极与正母线相连，负极与负母线相接，通过直流馈线将电能送到接触网，负母线通过开关、回流线与走行轨相连，通过电动列车的受电器与接触网的接触滑行构成一个完整的直流牵引受电回路。
gongdian试题库
一、判断（每题1分）1、凡是矿井的供电设备及电缆所组成的供电网络，均属井下供电系统。
（）（×）（《煤矿安全生产管理人员培训教材》P237第21行）2、防爆移动变电站不能放置在采掘工作面附近。
（）（×）（《煤矿安全生产管理人员培训教材》P238第12行）3、地面中性点直接接地的变压器或者发电机直接向井下供电。
（）（×）（《煤矿安全生产管理人员培训教材》P239第29行）4、采煤工作面的低压配电，可根据采煤工作面的供电负荷的容量选择一台或两台移动变电站。
（）（√）（《煤矿安全生产管理人员培训教材》P240第34行）5、工作票签发可以是兼任该项工作的工作负责人。
（）（×）（《煤矿安全生产管理人员培训教材》P248第3行）三、单项选择题1．巷道中同一侧敷设的高压、低压电缆间距为(A)。
A．0．1 m B．0．05 m C．O．3 m2．井下测量电动机的绝缘电阻主要是测( B )。
A．相对相及相对地之间 B．相对地之间 C．各绕组之间3．电缆芯线的连接严禁绑扎，应采用( B )。
A．直接对接 B．压紧或焊接4．机械故障诊断中感觉检验方法有(A、B、C、D、E)。
A．问 B．闻 C．听 D．望 E．触5．零件拆卸后，清洗时最常用的洗涤剂是(B、C、E)。
A．酒精 B．汽油 C．柴油 D．苯 E．煤油6．钳形表只能在( B )以下电压线路中使用，并要注意保持与带电部分的安全距离。
A．500 V B．1000 V C．1200 V7．井下电气设备在检查、修理、搬移应由2人协同工作，相互监护，检修前必须首先( A )。
8．使用钳形电流表时，应将( B )通电导线夹在钳口中心。
A．双根 B．单根 C．四根9．测量大功率高压线路时，瓦特表上的电压、电流线圈上要分别配用( C )。
A．电阻器 B．继电器 C．电流、电压互感器 D．电抗器10．三相三线制电路中不论平衡与否，都可用(B)单相瓦特表分别接在每一相内来测量功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电工程复习题-翁双安第一章1.P1 电力系统的构成包含：发电、输电、变电、配电和用电。
2.P4 电力系统运行的特点：（1）电力系统发电与用电之间的动态平衡（2）电力系统的暂态过程十分迅速（3）电力系统的地区性特色明显（4）电力系统的影响重要3、P4 简答：对电力系统运行的要求（1）安全在电能的生产、输送、分配和使用中，应确保不发生人身和设备事故（2）可靠在电力系统的运行过程中，应避免发生供电中断，满足用户对供电可靠性的要求（3）优质就是要满足用户对电压和频率等质量的要求（4）经济降低电力系统的投资和运行费用，尽可能节约有色金属的消耗量，通过合理规划和调度，减少电能损耗，实现电力系统的经济运行。
4、P7 电力系统中性点的接地方式：电源中性点不接地，电源中性点经消弧线圈接地，电源中性点经小电阻接地和中性点直接接地。
P9 电源中性点不接地的电力系统发生单相接地故障时，非故障相的对地电压电压升至电源相电压的√3倍，非故障相的电容电流为正常工作时的√3，而故障相的对地电容电流升至正常工作时的3倍。
·中性点不接地发生单相短路时，短路电流小；·源中性点直接接地发生单相短路时，短路电流很大。
对于3-10kV电力系统中单相接地电流大于30A，20kV及以上电网中单相接地电流大于10A时，电源中性点必须采用经消弧线圈的接地方式。
5、P14 三相低压配电系统分类N、TT和IT系统。
6、P18 各级电力负荷对供电电源的要求：一级负荷：由两个独立电源供电二级负荷：采用两台变压器和两回路供电三级负荷：对供电方式无特殊要求（一个回路）7、额定电压的计算：P6用电设备的额定电压=所连电网的额的电压UN发电机的额定电压UN.G =1.05UN（UN同级电网额定电压）电力变压器的额定电压：一次绕组：与发电机或同级电网的额定电压相同，U1N.T =UN.G或U1N.T=UN1；二次绕组：线路长：U2N.T =1.1UN.G; 线路短: U2N.T=1.05UN28、输电电压等级：220/380v，380/660v，1kv，3kv，6kv，10kv，20kv，35kv，66kv，110kv，220kv，330kv，500kv，750kv。
我国最高电压等级为750kv.9、P17 大型电力用户供电系统需经用户总降压变电所和配电变电所两级变压；中小型的组只需一次变压。
第二章负荷计算与无功补偿1、P23 计算负荷:通过对已知用电设备组的设备容量进行统计计算出的，用来安发热条件选择供电系统中各元件的最大负荷值。
2、P23 用电设备的工作制：长期连续工作制，短时工作制，断续周期工作制。
3、P24 负荷持续率（又称暂载率）为一个工作周期内工作时间与工作周期的百分比值ξ=t/T*100%=t/(t+t)* 100% ，用来表征断续周期工作制的设备的工作特性4、P25 年最大负荷Pm =Pc=P30(计算负荷)P26 年平均负荷，电力负荷在全年时间内平均消耗的功率Pav =Wa/ 87605、P28 需要系数：Kd=Pm/Pe需要系数法计算负荷：P24 例2-1总容量Ｐｅ＝∑ＰＮｉ有功计算负荷（kW） Pc=Pm=Kd Pe无功计算负荷 (kvar) Qc=Pc tan∮视在计算负荷 (kV.A) Sc=Pc / cos∮计算电流（Ａ）Ｉｃ＝Ｓｃ／√3ＵＮ6、P33 尖峰电流：指只持续1~2 s的短时最大电流，用来计算电压波动、选择熔断器和低压断路器及整定继电保护装置等。
单台用电设备的尖峰电流Ikp,就是其起动电流Ist；Ikp=Ist=kst IN.M多台设备I kp=I st.max+I c(n-1)8、P39 电力线路的功率损耗电力变压器的功率损耗△PT ≈0.01Sc , △QT≈0.05Sc第三章短路电流计算1、P50 短路的类型：三相短路、两相短路、单相短路、两相接地短路2、无限大容量电源：电源内阻抗为零，供电容量相对于用电负荷容量大得多，电源母线上的输出电压维持不变。
3、P53 ikt =ik+iDCik短路电流瞬时值，ik短路电流周期分量iDC短路电流非周期分量 i`` 短路次暂态电流有效值i P 短路冲击电流瞬时值 IP短路冲击电流有效值高压 i P=2.55I k" , I P =1.51 I k"380V i P =1.84I k" , I P =1.09 I k"4、P56 标幺值法（相对单位制法）：A*=A / Ad 无单位先选定基准容量Sd=100MV.A ,和基准电压Ud; Ud=Uc=1.05UN基准电流 Id= Sd / √3 Uc 基准电抗 Xd= Ud/√3Id = Uc2 /Sd当线路结构数据不详时，x0可取其平均值，对10kV架空线路x=0.35Ω/km对10kV电力电缆x=0.10Ω/km5、P60 两相短路电流与三相短路电流关系 I"K2=√3/2 I"K3=0.866I"K3第四章电器、电线电缆及其选择1、P72 电器在供电系统中的作用：通断、保护、变换、控制、调节。
2、P72 供电系统对高低压电器的共同性要求：（1）安全可靠的绝缘（2）必要的载流能力（3）较高的通断能力（4）良好的力学性能（5）必要的电气寿命（6）完善的保护功能3、配电用低压断路器按结构形式分，有万能式和塑料式断路器。
简答：脱扣器（跳闸用）分类及其作用：分励脱扣器、欠压或失压脱扣器、热脱扣器（过负荷保护）、过流脱扣器（短路保护）4、P100 电流互感器在三相电路中接线方案：一相式、两相不完全星形、三相星形5、配电用电线电缆的结构和敷设：架空线、电力电缆、硬母线、绝缘母线10、 P100 线路电压损失的计算：△U%=1/10UN2 (PR+QXi)11、P113 导线和电缆截面的选择与校验：（1）发热条件（2）电压损失条件（3）经济电流密度条件(4)经济电流（5）机械强度条件根据设计经验，对一般负荷电流较大的低压配电线路，通常先按发热条件选择导体截面，然后再校验电压损失、机械强度、短路热稳定等条件；对负荷电流不大而配电距离较长的线路，通常先按电压损失条件选择导体截面，然后再校验发热条件、机械强度、短路热稳定等条件；对给变压器供电的高压进线以及变电所用电电源线路，因短路容量较大而负荷电流较小，一般先按短路热稳定条件选择导体截面，然后再校验发热条件；对长距离大电流线路及35kV以上高压线路，可先按经济电流密度条件选择截面积，然后再校验其他条件。
12、电器的选择高压P82 低压 P95第五章供电系统的一次接线1、P135 简答：对一次接线的基本要求：安全、可靠、灵活、经济。
安全包括设备安全及人身安全。
一次接线应符合国家标准有关技术规范的要求，正确选择电气设备及其监视、保护设备，考虑各种安全技术措施。
可靠就是一次接线应符合电力负荷特别是一、二级负荷对供电可靠性的要求。
可靠性不仅和一次接线的形式有关，还和电气设备的技术性能、运行管理的自动化程度等因素有关。
因此，对一次接线可靠性的评价应客观、科学、全面和发展。
灵活是用最少的切换来适应各种不同的运行方式，如变压器经济运行方式、电源线路备用方式等。
检修时应操作简便，不致过多影响供电可靠性。
另外，还应能适应负荷的发展，便于扩建。
经济是一次接线在满足上述技术要求的前提下，尽量做到接线简化、投资省、占地少、运行费用低。
2、P136 10kV配电变压器有Yyn0和Dyn11两种常见联结组。
3、P137 电力变压器容量选择满足 Sr.T >SC一般应保留10%-20%的裕量4、电力变压器并列运行的条件：（1）变压器一次、二次侧额定电压UN相等（2）变压器阻抗电压相等（3）变压器连接组别相等5、P140 变配电所的电气主接线的基本形式：有母线的主接线（单母线接线、单母线分段接线、双母线接线），无母线的主接线。
6、P144 内桥接线运行特点：电源线路投入和切除时操作简便，变压器故障时操作较复杂。
适于电源线路较长、变压器不需经常切换操作的情况。
外桥接线运行特点：电源线路投入和切除时操作较复杂，变压器故障时操作简便。
适于电源线路较短、变压器需经常切换操作的情况。
7、P153 高压配电网接线基本形式：放射式、树干式、环式（又称环网接线，其特是把两回树干式配电线路的末端或中部连接起来构成环式网络，接线供电可靠性高。
普通环式、拉手环式、双线拉手环式）P156 低压配电网接线基本形式：放射式、树干式、环式、链式。
第七章供电系统的继电保护1、P181 对继电保护装置的基本要求：选择性、速动性、可靠性、灵敏度。
2、P184 继电保护装置的接线形式是指互感器与电流继电器之间的联接方式，有三相三继电器和两相两继电器。
3、P185 对3～66kV电力线路，应装设相间短路保护、单相接地保护和过负荷保护。
（1）相间短路保护应动作于断路器的跳闸机构，使断路器跳闸，切除短路故障部分。
（2）单相接地保护：a.绝缘监视装置，装设在变配电所的高压母线上，动作于信号。
b．有选择性的单相接地保护（零序电流保护），动作于信号和跳闸（危及人身和设备安全时）。
（3）过负荷保护动作于信号。
6、P186 带时限的过电流保护（包括定时限和反时限）动作电流Iop的整定原则：（1）动作电流Iop应躲过线路的最大负荷电流（包括正常过负荷电流和尖峰电流）IL.max,以免保护装置在线路正常运行时误动作：I op.1> I L.max, =(1.5~3)I30(2)保护装置的返回电流Ire也应躲过IL.max,，否则，保护装置可能发生误动作。
P188 带时限的过电流保护 Iop=Kel*Kw* IL.max/ (Kre*Ki)Kel---可靠系数，对DL型继电器取1.2, GL（反时限）取1.3；Kw---保护装置的接线系数，对三相三继电器和两相两继电器式接线为1； Kre---继电器返回系数，DL取0.85，GL取0.8；P189 动作时间的整定：t1≧t2+△t;t1前一级保护装置的动作时间，t2后一级保护中最长的动作时间；△t时间级差，DL取0.5S，GL取0.7S。
P189 过电流保护的灵敏度校验：Ks=（K W*I2k2.min）/（K i*I op）≥1.5过电流保护作为后备保护时Ks≥1.2即可。
定时限过电流保护的优点：动作时间比较精确，整定简便，动作时间一定；缺点：所需继电器多，接线复杂，对操作电源的可靠性要求高。
反时限过电流保护的优点：继电器数量大为减少，而且可同时实现电流速断保护，加之可采用交流操作，因而简单经济；缺点：动作时间的整定比较麻烦，且误差较大。
7、 P191 电流速断保护（不带时限），也称瞬时电流速断保护。
