变频器制动电阻选配表
45KW变频器配套用制动单元制动电阻
制动单元要竖直安装在非易燃的坚固固定表面上，即要保证制动单元内部散热片方向是 竖直的，以利空气的自然对流散热。
制动单元在工作过程中会发热，因此安装的制动单元与周围其它部件要空出一定的距离， 视所选配制动单元功率的大小，所空出的距离可以在 150mm－500mm 之间选择。 3.2 45KW 变频器配套用制动单元制动电阻-制动单元与变频器间的接线如下图所示 四 45KW 变频器配套用制动单元制动电阻-制动单元的选型:
产品型号
额定 峰值电 最小
电流
流 阻值
CDBR-2022C CDBR-2030C CDBR-4030C CDBR-4045C CDBR-4055C CDBR-4075C
15A 25A 15A 25A 27A 30A
50A 75A 50A 75A 85A 100A
6.8 10 20 13.6 12.5 10
10）制动方式：能耗式 11）包装：纸箱包装 21）种类：铝壳，波纹 22）设计加工周期：3 个工作日（常规型号现货） 23）售后服务：国家三包 1 年，免费提供技术咨询，技术指导,安装指导 24）产品咨询：（TEL:158 007 23045)
当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速 过程中产生过高的泵升电压影响设备的安全运行，应当使用 CDBR 系列制动单元。CDBR 系列制动单元是采用德国技术生产制造的低成本能耗式制动单元，配合适当的制动电阻后可 以将调速电机在减速过程中所产生的再生电能加以吸收消耗在电阻上，同时获得良好的制动 效果。CDBR 是将电机在调速过程中所产生的再生电能直接消耗在制动电阻上，所需的设备 简单，成本较低。所有的 CDBR 产品，均来自高度可靠的设计和精良的制造技术， CDBR 的每一件产品都能发挥最大的效能。
3.7KW变频器配套制动电阻CRRB-400W150RJ
3.7KW变频器配套制动电阻CRRB-400W150RJ壹，3.7KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
波纹电阻CRRB-400W150RJ型号CRRB- □W/□RJ阻值客户自选功率400W波纹电阻型号3.7KW变频器配套波纹电阻CRRB-400W150RJ参数表名称波纹电阻品牌上海昌日型号CRRB-400W150RJ 材料线绕匹配变频器 3.7KW 类型通用性性能通用外形圆柱形允许偏差±5% 额定功率400W冷却方式自冷产地上海厂家上海昌日电子科技有限公司2、CRRB-400W150RJ波纹电阻技术性能制动方式自动电压跟踪方式反映时间1ms以下有多种噪声电网电压300-460V，45-66Hz动作电压700V直流，误差2V滞环电压20V制动力巨通常130% ,最大150%保护过热，过电流，短路滤波器有噪声滤波器防护等级IPOO3、CRRB-400W150RJ波纹电阻计算方法:制动力矩1000W波纹电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤7.5KW)一般是内接制动单元和1000W波纹电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值.贰，3.7KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。
变频器制动电阻的选配
变频器制动电阻的选配
电动机在快速停车过程中，由于惯性作用，会产生大量的再生电能，直接作用于变频器的中间直流部分，如不消耗这部分电能会造成变频器报故障或者变频器损坏。
制动电阻就是用来消耗掉这部分电能的。
每个变频器都有制动单元(小功率是制动电阻,大功率是大功率晶体管GTR及其驱动电路)，小功率的是内置的，大功率的是外置的请根据变频器说明书来配置制动电阻。
制动单元与制动电阻的选配
A、首先估算出制动转矩
=((电机转动惯量+电机负载测折算到电机测的转动惯量)*(制动前速度-制动后速度))/375*减速时间-负载转矩
一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置;
B、接着计算制动电阻的阻值
=制动元件动作电压值的平方/(0.1047*(制动转矩-20%电机额定转矩)*制动前电机转速)
在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R 即为制动电阻的阻值，C为变频器内部电解电容的容量。
这里制动单元动作电压值一般为710V。
C、然后进行制动单元的选择
在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：
制动电流瞬间值=制动单元直流母线电压值/制动电阻值
D、最后计算制动电阻的标称功率
由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道立创商城电阻的标称功率将小于通电时的消耗功率，一般可用下式求得：制动电阻标称功率= 制动电阻降额系数X 制动期间平均消耗功率X 制动使用率%
制动特点能耗制动(电阻制动)的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
15KW变频器配套制动电阻
1.5KW变频器配套制动电阻壹，1.5KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
波纹电阻型号贰，1.5KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。
✧陶瓷管是合金电阻丝的骨架，同时具有散热器的功效；✧合金电阻扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能；✧涂层涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃。
该1000W波纹电阻采用特制波状扁丝绕制，结合紧密，散热量好，并且工作时无噪音、无干扰、不产生对人有害磁场。
生产是有严格工艺要求。
表面立式波纹有利于散热减少寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被氧化，延长使用寿命。
广泛运用于变频器、电梯、起重机、轧机、拉丝机、离心机、负载试验。
参，1.5KW变频器配套波纹电阻波纹电阻外形图1000W波纹电阻常用规格肆，波纹电阻如何保护变频器电机在快速停车过程中，由于惯性作用，会产生大量的再生电能，如果不及时消耗掉这部分再生电能，就会直接作用于变频器的直流电路部分，轻者，变频器会报故障，重者，则会损害变频器；1000W 波纹电阻的应用，很好的解决了这个问题，保护变频器不受电机再生电能的危害1000W波纹电阻保证电源电网络1000W波纹电阻将电机快速制动过程中的再生电能直接转化为热能，这样再生电能就不会反馈到电源电网络中，不会造成电网电压波动，从而起到了保证电源网络的平稳运行的作用。
变频器制动电阻选配表
常用制动电阻选配表(10ED,100%制动力矩)（仅适用于380V变频器选配制动电阻时参考)制动电阻标称功率= 制动电阻降额系数×制动期间平均消耗功率×制动使用率%在连铸工艺中，连铸机拉坯辊速度控制是连铸机的三大关键技术之一，拉坯速度控制水平直接影响连铸坯的产量和质量，而拉坯辊电机驱动装置的性能又在其中发挥着重要作用。
交流电机变频调速技术日益成熟，交流变频驱动调速平稳，调速范围宽，对机械冲击低，交流电机维护量低，交流变频调速已取代直流调速，完全能够满足拉坯辊速度控制的需要。
4、5号连铸机的拉矫机为五辊双机架三驱动，上拉坯辊、下拉坯辊、矫直辊由三台同型号电机共同驱动，完成引锭杆的上下传送运行和连铸坯牵引，三台电机必须保持同步，与一般的同步要求不同的是要保证三个辊面的线速度相同，而不是三台电机的转速相同，以避免出现负载分配不均引起母线过压、欠压、过载故障。
三台变频器接受相同的速度指令，按照同一频率运行，但由于三辊处于一个半径8m的圆弧段的不同位置上，若要保持三个辊面的线速度相同，则三台电机的转速实际应有轻微差别，加上三台电机的参数不可能完全相同，这就造成了三台电机同步的困难。
如果打开母线调节功能，虽然可以在一定程度上避免由于不同步造成的母线电压升高，但会造成电机转速的不稳定，从而使拉速值波动，进一步影响到结晶器钢水液面和二冷配水的稳定，甚至有造成事故的危险。
为此，我们利用变频器内置的PI控制功能，使三台电机构成主从驱动系统，即以上拉坯电机作为主驱动电机，工作在速度调节方式，下拉坯电机和矫直电机作为从动电机，工作在带有速度修正的速度调节方式下，通过比较主从电机的力矩电流产生偏差信号，从而修正从动电机的速度。
变频器间的力矩电流信号传送可以通过变频器内置的模拟量输入、输出通道来实现，无需另外添加硬件。
这种方法构成的主从驱动系统，结构简单，完全利用变频器内置功能实现，可以连续自动完成速度修正，应用在多辊传动的拉矫机上效果非常理想。
变频器制动电阻的选择
一．变频器及周边器件的选型(G7)
制动单元、制动电阻选择\起升制动单元、电阻选型步骤
特定选型
制动转矩TB算出
制动电阻选择 功率kW，阻值Ω
制动电阻RB算出
制动单元IB计算
消费电力计算
电阻功率增加率 m
过载耐量OK？
YES
END
NO
制动电阻选择
功率kW，阻值Ω
2
起升机构制动单元、电阻计算公式
k回馈时的机械能转换效率一般k07绝大部分场合适用kc制动频度指再生过程占整个电动机工作过程的比例这事一个估算值要根据负载特点估算电梯kc1015油田磕头机kc1020开卷和卷取kc5060最好按系统设计指标核算离心机kc520下放高度超过100m的吊车kc2040偶然制动的负载kc5其它kc10电机再生电能瓦1000pk电阻吸收功率v1v1r计算得到
计算得到：制动电阻R=700/P （制动电阻值＝700/电机 千瓦数）
制动电阻R=V1*V1/700P =260*260/700P=97/P
电阻功率计算基准：
电机再生电能必须能被电阻完全吸收并转为热能释放
Q=P×k×Kc×s＝P×0.7×Kc×1.4
17
近似为Q=P×Kc 因此得到： 电阻功率Q＝电动机功率P×制动频度Kc 制动单元安全极限： 流过制动单元的电流值为700/R 电阻制动单元的制动电流计算（按100%制动力矩计算） 制动电流I=2.7P=2.7*132=356.4A 制动电阻R=V1*V1/700P =260*260/700P=97/P=0.738 如选：3个135A，2.35欧 制动单元，170KW 则R=2.35/3=0.78欧>0.738欧，3*135A=405A>356.4A 电阻功率Q＝电动机功率P×制动频度Kc=132*0.5=66KW 每个40KW 90S制动20S, 21S内允许制动时间T=21*20/90 =4.7S
37KW变频器配套用制动单元制动电阻
开卷和卷取/离心机 Kc=50-60% / Kc=5-20%
下放高度超过 100 米的吊车
Kc=20-40%
偶然制动的负载/其他 Kc=5% / Kc=10%
然后确定系统最大制动电流 Imax 和平均制动电流 Iav。
最大电流应为在保证系统能正常工作、负载获得足够制动转矩时流过制动单元的制动电流。
当制动电阻已经正确的选定后，该电流可以下列公式计算得出：
三 37KW 变频器配套用制动单元制动电阻-电气安装： 3.1 37KW 变频器配套用制动单元制动电阻-安装方式
制动单元要竖直安装在非易燃的坚固固定表面上，即要保证制动单元内部散热片方向是 竖直的，以利空气的自然对流散热。
制动单元在工作过程中会发热，因此安装的制动单元与周围其它部件要空出一定的距离， 视所选配制动单元功率的大小，所空出的距离可以在 150mm－500mm 之间选择。 3.2 37KW 变频器配套用制动单元制动电阻-制动单元与变频器间的接线如下图所示 四 37KW 变频器配套用制动单元制动电阻-制动单元的选型:
P2 370 250 190 355 210 16-36
一.37KW 变频器配套用制动单元制动电阻-能耗动单元的特点： 1.重载型 CDBR 系列 2.电压、功率范围：220V-690V；15KW-400KW;（内置散热风扇） 3.应用性：适用于各种进口、国产低压变频器（三相异步、永磁同步电机）。 4.安全性：采用先进的电力电子技术和高性能的 IGBT 作为开关器件，电压自动跟踪，品
变频器制动组件选型指南
1、制动单元又叫制动斩波器，和制动电阻一起配套工作，都是变频器的选件。
变频器正常的母线电压为540V(AC 380V机型）,当电机处于发电状态时，该母线电压会超过540V，最大允许700-800V，如长期或频繁超过这个最大值将会损坏变频器，所以用制动单元和制动电阻进行能量消耗，防止母线电压过高。
2、电机有两种情况会由电动状态转为发电状态：A、大惯量负载快速减速或太短的减速时间B、提升负载下行时一直处于发电状态
3、选择制动单元比较简单，一般按照和变频器同等功率就可以了
4、流过电阻的电流可以用以下公式计算R=U/I U一般为710-750V(制动单元动作电压），各个厂家设计不太一样，可以按照750V来考虑。
R为制动电阻的阻值，一般制动单元都有规定其最小阻值，请按照手册选取。
如果没有这个数据，请按照U/I来计算，I为最大允许制动电流，按照80%变频器的额定电流来选
5、制动电阻的功率按照以下来选：P＝ED%*U^2/R ED%:制动使用率，按照一般经验，ED%的范围是从10%-50%不等。
如果制动频度低（偶尔动作），选10%即可。
如果是长期或频繁动作，则按30%－50%选择即可，一般30%可满足大部分应用要求。
15KW变频器配套制动电阻CRRB-1560W40RJ
15KW变频器配套制动电阻CRRB-1560W40RJ上海昌日电子科技有限公司是专业制造高低压电抗器，变压器，变频器配套元件厂家，欢迎新老顾客来电咨询。
变频器配套元件：波纹电阻器，铝壳电阻器，功率电阻箱，不锈钢电阻器，三相输入滤波器，三相输出滤波器等。
壹，15KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
波纹电阻CRRB-1560W40RJ型号CRRB- □W/□RJ阻值客户自选功率400W波纹电阻型号15KW变频器配套波纹电阻CRRB-1560W40RJ参数表名称波纹电阻品牌上海昌日型号CRRB-1560W40RJ 材料线绕匹配变频器15KW 类型通用性性能通用外形圆柱形允许偏差±5% 额定功率1560W 冷却方式自冷产地上海厂家上海昌日电子科技有限公司2、CRRB-1560W40RJ波纹电阻技术性能制动方式自动电压跟踪方式反映时间1ms以下有多种噪声电网电压300-460V，45-66Hz动作电压700V直流，误差2V滞环电压20V制动力巨通常130% ,最大150%保护过热，过电流，短路滤波器有噪声滤波器防护等级IPOO3、CRRB-1560W40RJ波纹电阻计算方法:制动力矩1000W波纹电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤15KW)一般是内接制动单元和1000W波纹电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值.贰，15KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。
制动电阻选配
制动单元与制动电阻的选配A、首先估算出制动转矩一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；B、接着计算制动电阻的阻值在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C 为变频器内部电解电容的容量。
这里制动单元动作电压值一般为710V。
C、然后进行制动单元的选择在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：D、最后计算制动电阻的标称功率由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得：制动电阻标称功率 = 制动电阻降额系数 X 制动期间平均消耗功率 X 制动使用率%2.6 制动特点能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
制动力矩计算要有足够的制动力矩才能产生需要的制动效果，制动力矩太小，变频器仍然会过电压跳闸。
制动力矩越大，制动能力越强，制动性能约好。
但是制动力矩要求越大，设备投资也会越大。
制动力矩精确计算困难，一般进行估算就能满足要求。
按100%制动力矩设计，可以满足90%以上的负载。
对电梯，提升机，吊车，按100%开卷和卷起设备，按120%计算离心机100%需要急速停车的大惯性负载，可能需要120%的制动力矩普通惯性负载80%在极端的情况下，制动力矩可以设计为150%，此时对制动单元和制动电阻都必须仔细合算，因为此时设备可能工作在极限状态，计算错误可能导致损坏变频器本身。
超过150%的力矩是没有必要的，因为超过了这个数值，变频器本身也到了极限，没有增大的余地了。
电阻制动单元的制动电流计算（按100%制动力矩计算）制动电流是指流过制动单元和制动电阻的直流电流。
380V标准交流电机：P――――电机功率P(kW)k――――回馈时的机械能转换效率，一般k＝0.7（绝大部分场合适用）V――――制动单元直流工作点（680V-710V，一般取700V）I――――制动电流，单位为安培计算基准：电机再生电能必须完全被电阻吸收电机再生电能（瓦）＝1000×P×k＝电阻吸收功率（V×I）计算得到I=P。
15KW变频器配套制动电阻

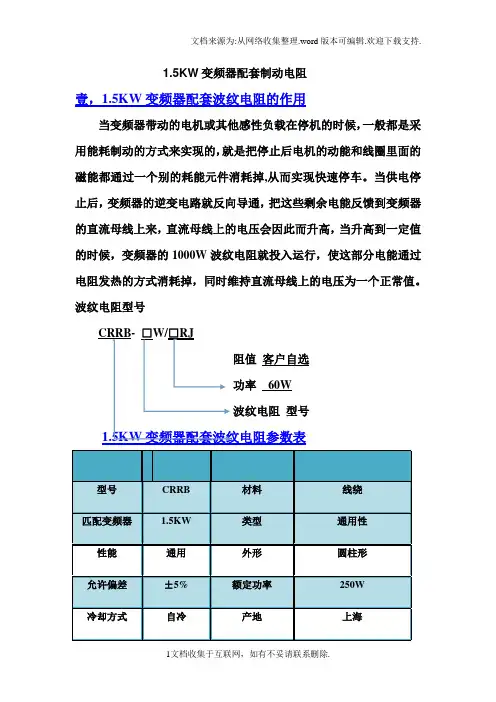

1.5KW变频器配套制动电阻壹，1.5KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
波纹电阻型号CRRB- □W/□RJ阻值客户自选功率60W波纹电阻型号1.5KW变频器配套波纹电阻参数表型号CRRB 材料线绕匹配变频器 1.5KW 类型通用性性能通用外形圆柱形允许偏差±5% 额定功率250W冷却方式自冷产地上海厂家上海昌日电子科技有限公司贰，1.5KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。
陶瓷管是合金电阻丝的骨架，同时具有散热器的功效；合金电阻扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能；涂层涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃。
该1000W波纹电阻采用特制波状扁丝绕制，结合紧密，散热量好，并且工作时无噪音、无干扰、不产生对人有害磁场。
生产是有严格工艺要求。
表面立式波纹有利于散热减少寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被氧化，延长使用寿命。
广泛运用于变频器、电梯、起重机、轧机、拉丝机、离心机、负载试验。
参，1.5KW变频器配套波纹电阻波纹电阻外形图1000W波纹电阻常用规格1波纹电阻器CRRB 200 239*40*81 2172 300 326*40*81 3043 400 326*40*81 3044 500 389*40*81 3675 600 360*50*99 3386 750 360*50*99 3387 1000 350*60*119 3258 1250 465*60*119 4409 1500 465*60*119 44010 2000 560*60*119 53511 2500 650*60*119 62512 3000 650*60*119 625肆，波纹电阻如何保护变频器电机在快速停车过程中，由于惯性作用，会产生大量的再生电能，如果不及时消耗掉这部分再生电能，就会直接作用于变频器的直流电路部分，轻者，变频器会报故障，重者，则会损害变频器；1000W 波纹电阻的应用，很好的解决了这个问题，保护变频器不受电机再生电能的危害1000W波纹电阻保证电源电网络1000W波纹电阻将电机快速制动过程中的再生电能直接转化为热能，这样再生电能就不会反馈到电源电网络中，不会造成电网电压波动，从而起到了保证电源网络的平稳运行的作用。
【VIP专享】55KW变频器配套用制动单元制动电阻
4.255KW 变频器配套用制动单元制动电阻-周期性制动负载的选型
对于周期性制动的负载类型，可以按照以下的方法来近似选择合适的制动单元类型：首先
10）制动方式：能耗式 11）包装：纸箱包装 21）种类：铝壳，波纹 22）设计加工周期：3 个工作日（常规型号现货） 23）售后服务：国家三包 1 年，免费提供技术咨询，技术指导,安装指导 24）产品咨询：（TEL:158 007 23045)
当传动应用中需要电机快速或精确的减速时，为了获得所需的制动转矩，并避免在减速 过程中产生过高的泵升电压影响设备的安全运行，应当使用 CDBR 系列制动单元。CDBR 系列制动单元是采用德国技术生产制造的低成本能耗式制动单元，配合适当的制动电阻后可 以将调速电机在减速过程中所产生的再生电能加以吸收消耗在电阻上，同时获得良好的制动 效果。CDBR 是将电机在调速过程中所产生的再生电能直接消耗在制动电阻上，所需的设备 简单，成本较低。所有的 CDBR 产品，均来自高度可靠的设计和精良的制造技术， CDBR 的每一件产品都能发挥最大的效能。
三 55KW 变频器配套用制动单元制动电阻-电气安装： 3.1 55KW 变频器配套用制动单元制动电阻-安装方式
制动单元要竖直安装在非易燃的坚固固定表面上，即要保证制动单元内部散热片方向是 竖直的，以利空气的自然对流散热。
制动单元在工作过程中会发热，因此安装的制动单元与周围其它部件要空出一定的距离， 视所选配制动单元功率的大小，所空出的距离可以在 150mm－500mm 之间选择。 3.2 55KW 变频器配套用制动单元制动电阻-制动单元与变频器间的接线如下图所示 四 55KW 变频器配套用制动单元制动电阻-制动单元的选型:
质可靠安全，特殊设计，可以使用普通电阻，不必选择无感电阻。 5.经济性：性价比高，品质可与同类进口产品相媲美，功率齐全，每个功率范围都有单台
丹佛斯变频器制动电阻选型
绕线式电阻
丹佛斯绕线式电阻是由全焊接的导线绕制的陶瓷电阻。
材料可以忍受高达700℃的温度，确保电阻可以承受比普通负载高10-20倍以上的脉冲式负载，比如起重，提升和电梯类的负载。
功率范围：
0.37kW-355kW 200-690V（可选10%或40%工作制）
400-1000kW 380-690V（仅10%工作制）
应用范围：
一般来说，10%工作制的电阻用于水平传动负载（如传动带，龙门起重机），40%的电阻用于垂直传动负载（如起重，提升和电梯）。
扁平式铝壳电阻
扁平铝壳电阻是一种安全紧凑的制动解决方案，它具有短路保护功能，结构坚固的特点。
外壳材料采用阳极化铝，防护等级达到IP65。
可以直接安装在变频器的背面。
适用功率范围：0.75 - 7.5 kW(电压等：220-500V)
应用范围：水平传送装置（传送带）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用制动电阻选配表(10ED,100%制动力矩)
（仅适用于380V变频器选配制动电阻时参考)
制动电阻标称功率= 制动电阻降额系数×制动期间平均消耗功率×制动使用率%
在连铸工艺中，连铸机拉坯辊速度控制是连铸机的三大关键技术之一，拉坯速度控制水平直接影响连铸坯的产量和质量，而拉坯辊电机驱动装置的性能又在其中发挥着重要作用。
交流电机变频调速技术日益成熟，交流变频驱动调速平稳，调速范围宽，对机械冲击低，交流电机维护量低，交流变频调速已取代直流调速，完全能够满足拉坯辊速度控制的需要。
4、5号连铸机的拉矫机为五辊双机架三驱动，上拉坯辊、下拉坯辊、矫直辊由三台同型号电机共同驱动，完成引锭杆的上下传送运行和连铸坯牵引，三台电机必须保持同步，与一般的同步要求不同的是要保证三个辊面的线速度相同，而不是三台电机的转速相同，以避免出
现负载分配不均引起母线过压、欠压、过载故障。
三台变频器接受相同的速度指令，按照同一频率运行，但由于三辊处于一个半径8m的圆弧段的不同位置上，若要保持三个辊面的线速度相同，则三台电机的转速实际应有轻微差别，加上三台电机的参数不可能完全相同，这就造成了三台电机同步的困难。
如果打开母线调节功能，虽然可以在一定程度上避免由于不同步造成的母线电压升高，但会造成电机转速的不稳定，从而使拉速值波动，进一步影响到结晶器钢水液面和二冷配水的稳定，甚至有造成事故的危险。
为此，我们利用变频器内置的PI控制功能，使三台电机构成主从驱动系统，即以上拉坯电机作为主驱动电机，工作在速度调节方式，下拉坯电机和矫直电机作为从动电机，工作在带有速度修正的速度调节方式下，通过比较主从电机的力矩电流产生偏差信号，从而修正从动电机的速度。
变频器间的力矩电流信号传送可以通过变频器内置的模拟量输入、输出通道来实现，无需另外添加硬件。
这种方法构成的主从驱动系统，结构简单，完全利用变频器内置功能实现，可以连续自动完成速度修正，应用在多辊传动的拉矫机上效果非常理想。
拉矫机和结晶器振动装置采用变频器调速系统，拉矫机变频器的启动、停止以及调速由PLC 发送给拉矫机变频器，拉矫机的实际速度FM经光电隔离后再反馈给PLC，然后由PLC传送给相应仪表显示实际值。
结晶器振动采用同调方式，即振动频率随拉速变化而变化，即根据下面的公式，来控制结晶器振动频率f:
计算出振动频率f由PLC发送给结晶器振动变频器，使结晶器的振动适应于拉速变化，系统框图如图所示。
结晶器
2008-11-25 19:43
在连续铸造、真空吸铸、单向结晶等铸造方法中，使铸件成形并迅速凝固结晶的特种金属铸型。
结晶器包括：
直型结晶器、
弧形结晶器curved mold：用于弧型和超低头型（椭圆型）连铸机上。
组合式结晶器composite mold：由四块壁板组成，每块壁板又由一块铜板和一块钢（铁）板用螺栓连接而成。
多级结晶器multi stage mold
调宽结晶器adjustable mold：宽度可调的结晶器，一般只用于板坯连铸。
结晶器是连铸机的核心设备之一，直接关系到连铸坯的质量。
结晶器的振动频率要求准确，并根据拉坯速度自动调整，在高振频时，由于电机负载率上升，转差率增加，导致振动频率有所降低，而为了保证振动频率的精确，需要打开变频器的转差补偿控制，在负载增加时，使变频器自动增加输出频率以提供在没有速度降低情况下所需要的电机转差率，补偿量正比于负载的增加量，并在整个调速范围内都起作用。
另外，结晶器的振动是由电机带动偏心机构旋转来实现的，因此表现为输出电流及母线电压呈现周期性震荡，在振动频率较高时有引起母线过电压故障的可能，通过允许变频器的母线调节功能，使变频器会基于直流母线电压自动调整输出频率，监测到母线电压瞬时升高
时变频器会适当增加输出频率以减小引起母线电压升高的再生能量，这样做降低了出现变频器过压故障的可能性。
