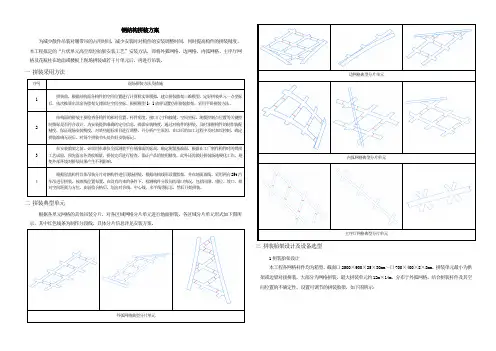

一、地样法

装配方法:

用比例1:1在装配平台上放有构件实样。然后根据零件在实样上的位置,分别组装起来成为构件。

使用范围:

桁架、框架等少批量结构组装。

二、仿形复制装配法

装配方法:

先用地样法组装成单面(单片)的结构,并且必须定位点焊,然后翻身作为复制胎模,在上装配另一单面的结构、往返2次组装。

使用范围:

横断面互为对称的桁架结构。

三、立装

装配方法:

根据构件的特点,及其零件的稳定位置,选择自上而下或自下而上的装配。

使用范围:

用于配置平稳,高度不大的结构或大直径圆筒。

四、卧装

装配方法:

构件放置卧的位置的装配。

使用范围:

用于断面不大,但长度较大的细长构件。

五、胎膜装配法

装配方法:

把构件的零件用胎模定位在其装配位置上的组装。

使用范围:

用于制造构件批量大精度高的产品。

备注:

在布置拼装抬模时必须注意各种加工余量。
