碎石或卵石压碎值检验细则

普通混凝土用碎石或卵石质量标准及检验方法

普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）中华人民共和国行业标中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年９月１日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔１９９２〕９３１号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５３—９２，自１９９３年９月１日起施行。

原部标准《普通混凝土用碎石和卵石质量标准及检验方法》（ＪＧＪ５３—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。

由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１碎石或卵石的筛分析试验６．２碎石或卵石的表观密度试验（标准方法）６．３碎石或卵石的表观密度试验（简易方法）６．４碎石或卵石的含水率试验６．５碎石或卵石的吸水率试验６．６碎石或卵石的堆积密度和紧密密度试验６．７碎石或卵石的含泥量试验６．８碎石或卵石的泥块含量试验６．９碎石或卵石中针状和片状题粒的总含量试验６．１０卵石中有机物含量试验６．１１碎石或卵石的坚固性试验６．１２岩石的抗压强度试验６．１３碎石或卵石的压碎指标值试验６．１４碎石或卵石中硫化物和硫酸盐含量试验６．１５碎石或卵石的碱活性试验（岩相方法）６．１６碎石或卵石的碱活性试验（化学方法）６．１７碎石或卵石的碱活性试验（砂浆长度方法）６．１８碳酸盐集料的碱活性试验（岩石柱方法）附录Ａ碎石或卵石检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。

碎石或卵石压碎值指标试验

检验名称：碎石或卵石压碎值指标试验.试验依据：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》主要仪器：1、压力试验机（荷载300KN）；2、压碎指标测定仪3、称－称量5Kg,感量5g；4、试验筛－筛孔公称直径为10.0mm和20.0mm的方孔筛各一只。

注意事项：1、标准试样一律采用公称粒级为10.0~20.0mm的颗粒，并在风干状态下进行试验。

2、对多种岩石组成的卵石，当其公称粒径大于20.0mm颗粒的岩石分与10.0~20.0mm粒级有显著差异时，应将大于20.0mm的颗粒应经人工破碎后，筛取10.0mm以下及20.0mm标准粒级另外进行压碎值指标试验3、将缩分后的样品先筛除试样中的公儿粒径10.0mm以下及20.0mm的颗粒。

再用针状和片状规准仪剔除针状和片状颗粒，然后称取每份3Kg的试样3份备用。

4、试验完毕必须清理试验现场。

试验步骤：1、置圆筒于底盘上，取试样一份，分二层装入圆筒。

每装完一层试样后，在底盘下面垫放一直径为10mm的圆钢筋，将筒按信，左右交替颠击地面各25下。

第二层颠实后，试样表面距盘底的高度应控制为100mm左右。

2、整平筒内试样表面，把加压头装好（注意应使加压头保持平衡），放到试验机上在160~300s内均匀地加荷到200KN，稳定5s,然后卸荷，取出测定筒。

倒出筒中的试样并称其质量（m0）,用公称直径为2.50mm的方孔筛筛除被压碎的细粒，称量剩留在筛上的试样质量（m1）。

计算方式：碎石的压碎值指标按下式计算；精确至1% δa＝m0－m1/m0×100%式中δa－压碎指标值（%）；m0－试样的质量(g)；m1-压碎试验后筛余的试样质量（g）；试验结果：以三次试验结果的算术平均值作为压碎指标测定值。

碎石或卵石石针片状颗粒含量检验细则

碎石或卵石石针片状颗粒含量检验细则
一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。

二、仪器设备：1、针状规准仪和片状规准仪，或游标卡尺；
2、天平称量2kg，感量2g；
3、案秤称量20kg，感量20g；
4、试验筛筛孔公称直径分别为5.00mm、
10.0mm、20.0mm、25.0mm、31.5mm、40.0mm、
63.0mm、80.0mm的方孔筛各一只，根据需
要选用；
5、卡尺。

三、试样制备：参照《碎石或卵石取样及试样准备方法》，将样品在室内风干至表面干燥，并缩分至表1规定的量，称量（m0），然后筛分成表2所规定的粒级备用。

针片状试验所需的试样最少重量（表1）：
针、片状试验的粒级划分及其相应的规准仪孔宽或间距（表2）：
四、试验步骤：
1、按表2所规定的粒级用规准仪逐粒对试样进行鉴定，凡颗粒长大于针状规准仪上相对应间距者，为针状颗粒。

厚度小于片状规准仪上相应孔宽者，为片状颗粒。

2、公称粒径大于40mm的可用卡尺鉴定其针片状颗粒，卡尺卡口的设定宽度应符合表3的规定。

3、称取由各粒级挑出的针状和片状颗粒的总质量（m1）。

大于40mm粒级颗粒卡尺卡口的设定宽度（表3）：
碎石或卵石中针、片状颗粒含量Wp应按下式计算（精确至0.1％）；
Wp＝m1/m0×100（％）
式中：Wp――针状和片状颗粒的总含量（%）；
m1――试样中所含针状和片状颗粒的总质量（g）；
m0――试样总质量（g）。

卵石和碎石的压碎指标值试验

卵石和碎石的压碎指标值试验1.引言2.实验目的本实验旨在通过对卵石和碎石的压碎试验，测量其压碎指标值，以评估其力学性能，并进行比较分析。

3.实验设计与方法3.1实验材料准备选取一定数量的卵石和碎石作为试验材料，并按照一定的级配进行筛分，得到粒径大小相近的试样。

3.2实验仪器与设备-压碎机：用于对试样进行压碎实验。

-试样制备设备：用于将试样制备成一定的尺寸和形状。

-秤重器：用于测量试样的重量。

3.3实验步骤-选取一定数量的卵石和碎石作为试样，并按照一定的级配进行筛分，得到粒径大小相近的试样。

-制备试样：按照一定的尺寸和形状制备试样，以保证试样具有相似的初始状态。

-将试样放入压碎机中，进行压碎实验。

-记录每个试样的压碎后的重量，并计算其压碎指标值（如压碎率、抗压强度等）。

4.实验结果与分析根据实验数据，计算出每个试样的压碎指标值，并进行比较分析。

可以得出以下结论：4.1压碎率压碎率是指试样在压碎中损失的重量与初始重量之比。

通过计算压碎率可以评价试样的疏松性和易碎性。

压碎率越大，说明试样越易碎，其固结性能相对较差。

4.2抗压强度抗压强度是指试样在压碎实验中承受的最大压力与初始试样面积之比。

抗压强度能够反映试样的抗压能力和稳定性。

抗压强度越大，说明试样的硬度和耐磨性较好。

5.实验注意事项-在进行压碎实验时，应确保试样的尺寸和形状一致，以保证试验结果的准确性。

-在实验过程中，应注意操作规范，确保实验过程的安全和可靠性。

6.结论通过卵石和碎石的压碎指标值试验，可以得到其疏松性、易碎性以及硬度和耐磨性等性能参数。

这些参数对于工程设计和材料选择有着重要的指导意义。

本实验的结果可以帮助工程师和设计师更好地选择和应用卵石和碎石材料，提高工程质量和效益。

综上所述，卵石和碎石的压碎指标值试验是评估其力学性能的重要方法，通过实验可以获得其压碎率和抗压强度等参数。

相关研究和应用对于工程设计和材料选择具有重要的指导和应用价值。

卵石和碎石的压碎指标值试验

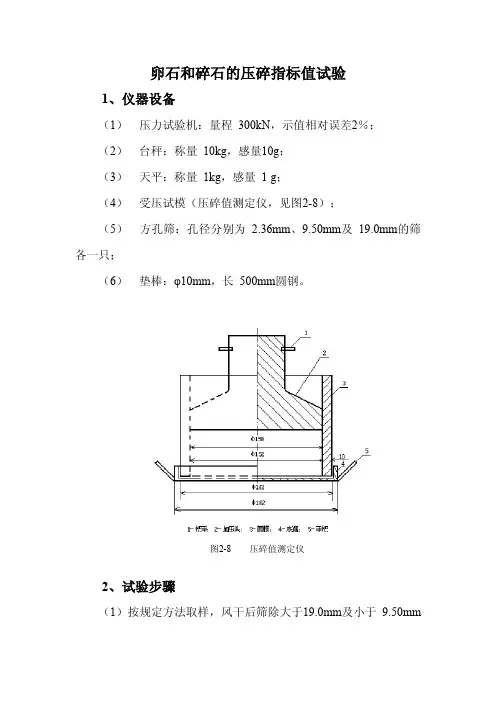

卵石和碎石的压碎指标值试验1、仪器设备（1）压力试验机：量程300kN，示值相对误差2％；（2）台秤：称量10kg，感量10g；（3）天平：称量1kg，感量1 g；（4）受压试模（压碎值测定仪，见图2-8）；（5）方孔筛：孔径分别为 2.36mm、9.50mm及19.0mm的筛各一只；（6）垫棒：φ10mm，长500mm圆钢。

图2-8压碎值测定仪2、试验步骤（1）按规定方法取样，风干后筛除大于19.0mm及小于9.50mm的颗粒，并去除针片状颗粒，分为大致相等的三份备用。

（2）称取试样3000g ，精确至 1g 。

将试样分两层装入圆模（置于底盘上）内，每装完一层试样后，在底盘下面垫放一直径为 10mm 的圆钢，将筒按住，左右交替颠击地面各25 次，两层颠实后，平整模内试样表面，盖上压头。

注 1：当试样中粒径在 9.50mm ～19.0mm 之间的颗粒不足时，允许将粒径大于 19.0mm 的颗粒破碎成粒径在 9.50mm ～19.0mm 之间的颗粒用作压碎指标值试验。

注2：当圆模装不下3000g 试样时，以装至距圆模上口10mm 为准。

（3）把装有试样的模子置于压力机上，开动压力试验机，按 1kN/s 速度均匀加荷至200kN 并稳荷5s ，然后卸荷。

取下加压头，倒出试样，用孔径 2.36mm 的筛筛除被压碎的细粒，称出留在筛上的试样质量，精确至 1g 。

3、结果计算与评定（1）压碎指标值按（2-22）式计算，精确至 0.1％；121100e G G Q G -=⨯ （2-22）式中：Q e ——压碎指标值，％；G 1——试样的质量，g ；G 2——压碎试验后筛余的试样质量，g 。

（2）压碎指标值取三次试验结果的算术平均值，精确至 1％。

卵石和碎石的压碎指标值试验

卵石和碎石的压碎指标值试验
引言：
材料和方法：
实验中使用的卵石和碎石样本来自不同地点的采集，并经过筛分和洗涤处理，以获得不同粒径的颗粒。

在试验开始前，对样本进行了初步的物理性质测试，例如质量、体积、密度和含水量等。

试验设备包括压力机、试验机夹具、传感器和数据采集系统等。

在试验过程中，首先将样本置于夹具中，并用预定的力施加在样本上，然后测量样本的最大承载力和应力应变曲线等。

结果和讨论：
试验结果显示，卵石和碎石的压碎指标值存在明显的差异。

卵石的抗压强度较低，破碎较容易发生，而碎石具有更高的抗压强度，更难破碎。

这一点与岩石材料的抗压性能相对应，岩石越坚硬，抗压强度越高。

进一步分析发现，卵石的抗压强度与颗粒形状和尺寸密切相关。

形状规则、尺寸均匀的颗粒更容易聚集并形成高度压实的结构，从而提高卵石的抗压强度。

然而，颗粒形状不规则、尺寸不均匀的卵石在试验中容易出现破碎和压实不稳定的情况，导致抗压强度较低。

与此相比，碎石由于经过破碎处理，颗粒形状和尺寸更为均匀，因此具有更高的抗压强度。

碎石在试验中表现出较高的最大承载力和较大的弹性恢复能力，能够承受更大的压力。

这使得碎石在工程建设中更常用，例如在路面铺设和混凝土制备过程中。

结论：
通过对卵石和碎石的压碎指标值试验，可以评估它们的抗压强度和力学性能。

结果表明，碎石具有较高的抗压强度和稳定性，而卵石的抗压强度较低，并且容易出现破碎和压实不稳定的情况。

因此，在工程和建筑应用中，碎石更常用。

碎石或卵石压碎值测定方法(精)

碎石或卵石压碎值测定方法（精）一、仪器设备：1、压力试验机——荷载300KN；2、压碎指标值测定仪；3、圆钢筋——直径为10mm；4、10mm、20mm圆孔筛各一个；5、浅盘、毛刷等；6、针状规准仪、片状规准仪。

二、试样制备：参照《碎石或卵石取样及试样准备方法》。

标准试样一律应采用10~20mm的颗粒，并在风干状态下进行试验。

试验前，先将试样筛去10mm以下及20mm以上的颗粒，再用针状及片状规准仪剔除其针状和片状颗粒，然后称取每份3kg的试样3份备用。

三、试验步骤：1、置圆筒于底盘上，取试样一份，分二层装入筒内，每装完一层试样后，在盘底下面垫放一直径为10mm的圆钢筋，将筒按住，左右交替颠击地面各25下。

第二层颠实后，试样表面距盘底的高度应控制在100mm左右。

2、整平筒内试样表面，把加压头装好（注意应使加压头保持平正），放到试验机上在160~300s内均匀在加荷到20KN,稳定5s，然后卸荷，取出测定筒，倒出筒中试样并称其质量（m0），用孔径为2.5mm 的筛筛除被压碎的细粒，称量剩留在筛上的试样质量（m1）。

四、试验结果计算：1、碎石或卵石的压碎指标值δa 应按下试计算（精确至0.1%）(%)100010⨯-=m m m a δ （1）式中：m 0——试样的重量（g ）；m 1——压碎试验后筛余的试样重量（g ）。

2、对多种岩石组成的卵石，如对20mm 以下和20mm 以上的粒级的标准粒级（10-20mm ）分别进行检验，则其总的压碎值a δ应按下式计算： (%)212211∂+∂⨯∂+⨯∂+∂∂δδδa 式中：1∂、2∂——试样中20mm 以下和 20mm 以上两粒级颗粒含量百分率；1a δ、2a δ——两粒级以标准粒给试验分计压碎指标（%）。

以三次试验结果的算术平均值作为压碎指标测定值。

卵石和碎石的压碎指标值试验

卵石和碎石的压碎指标值试验引言：实验目的：1.探究卵石和碎石的压碎指标值。

2.评估卵石和碎石的性能和适用性。

实验步骤：1.实验准备1.1收集卵石和碎石样本。

1.2准备试验设备和仪器，包括压碎机、筛分机和天平。

2.样本准备2.1将收集到的卵石样本和碎石样本分别进行清洗和筛选。

2.2将卵石和碎石样本分别按照一定比例进行组合，形成试验样品。

3.实验操作3.1将试验样品放入压碎机中，并将压碎机设置为一定的压力。

3.2开始压碎样品，记录每个时间段内的压碎重量。

3.3将压碎后的样品通过筛分机进行筛分，记录不同粒径的颗粒数量。

4.数据处理与分析4.1计算卵石和碎石的压碎指标值，例如指数法、能量分级法和弹性模量法等。

4.2比较不同样品的压碎指标值，评估其性能和适用性。

结果与讨论：本研究通过实验测试了卵石和碎石的压碎指标值，并进行了数据处理与分析。

根据指标值的计算结果，我们可以得出如下结论：1.卵石和碎石在不同压力下的压碎指标值差异显著。

2.高强度的卵石和碎石具有更高的压碎指标值，适用于承受较大压力的工程场合。

3.压碎指标值可以作为评估卵石和碎石质量和适用性的重要参考指标。

结论：卵石和碎石的压碎指标值是衡量其质量和适用性的关键参数，本试验通过实验测试和数据分析，得出了结论：卵石和碎石的压碎指标值差异显著，高强度的卵石和碎石具有更高的压碎指标值，相关指标值可以作为评估卵石和碎石质量和适用性的重要依据。

这个试验为了解卵石和碎石的性能和适用性提供了重要的数据支持，对于建筑工程中的材料选择和设计具有指导意义。

然而，还有待进一步深入研究和实验，以获取更多的精确数据和结果。

普通混凝土用碎石或卵石质量标准及检验方法

普通混凝土用碎石或卵石质量标准及检验方法第一章总则第1条适用范围本标准适用于普通混凝土用的碎石(包括碎卵石，下同)或卵石的生产、供应和使用。

一般工业与民用建筑和构筑物中的混凝土、钢筋混凝土和预应力混凝土用碎石或卵石的质量，应符合本标准的规定。

水利、港口及道路工程混凝土用碎石或卵石的质量检验，可参照本标准执行。

第2条定义由天然岩石或卵石经破碎、筛分而得的，粒径大于5毫米的岩石颗粒，称为碎石或碎卵石。

岩石由于自然条件作用而形成的，粒径大于5毫米的颗粒，称为卵石。

第3条当碎石或卵石的质量不能符合本标准规定时，应根据混凝土工程的质量要求，结合本地区的具体情况，采取相应措施，经过试验证实能确保工程质量，且经济又较合理时，方允许采用。

第4条碎石或卵石的取样和试验，应按本标准第四章的规定进行。

第二章质量要求第5条颗粒级配碎石或卵石的颗粒级配，一般应符合表1的要求。

注：①公称粒级的上限为该粒级的量大粒径。

单粒级一般用于组合成具有要求级配的连续粒级。

它也可与连续粒级的碎石或卵石混合使用，以改善它们的级配或配成较大粒度的连续粒级。

②根据混凝土工程和资源的具体情况，进行综合技术经济分析后，在特殊情况下允许直接采用单粒级，但必须避免混凝土发生离析。

第6条针、片状颗粒含量碎石或卵石中针、片状颗粒含量，应符合表2的要求。

针、片状颗粒的含量表2注：①针、片状颗粒的定义是：凡颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者称为针状颗粒；厚度小于平均粒径0.4倍者称为片状颗粒；平增粒径是指该粒级上下限粒径的平均值。

②对100号及100号以下的混凝土，其粗骨料中的针、片状颗粒含量可放宽到40%。

第7条含泥量碎石或卵石中的含泥量(即颗粒小于0.080毫米的尘屑、淤泥和粘土的总含量，下同)应符合表3的规定，但不宜含有块状粘土。

碎石或卵石中的含泥量表3注：①对有抗冻、抗渗或其它特殊要求的混凝土，其所用碎石或卵石的含泥量不应大于1%。

②如含泥基本上是非粘土质的石粉时，其总含量可由1.0%及2.0%分别提高到1.5%和3.0%。

普通混凝土用碎石或卵石质量标准及检验方法

普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）中华人民共和国行业标中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年９月１日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔１９９２〕９３１号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５３—９２，自１９９３年９月１日起施行。

原部标准《普通混凝土用碎石和卵石质量标准及检验方法》（ＪＧＪ５３—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。

由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１碎石或卵石的筛分析试验６．２碎石或卵石的表观密度试验（标准方法）６．３碎石或卵石的表观密度试验（简易方法）６．４碎石或卵石的含水率试验６．５碎石或卵石的吸水率试验６．６碎石或卵石的堆积密度和紧密密度试验６．７碎石或卵石的含泥量试验６．８碎石或卵石的泥块含量试验６．９碎石或卵石中针状和片状题粒的总含量试验６．１０卵石中有机物含量试验６．１１碎石或卵石的坚固性试验６．１２岩石的抗压强度试验６．１３碎石或卵石的压碎指标值试验６．１４碎石或卵石中硫化物和硫酸盐含量试验６．１５碎石或卵石的碱活性试验（岩相方法）６．１６碎石或卵石的碱活性试验（化学方法）６．１７碎石或卵石的碱活性试验（砂浆长度方法）６．１８碳酸盐集料的碱活性试验（岩石柱方法）附录Ａ碎石或卵石检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。

普通混凝土用碎石或卵石质量标准用检验方法

普通混凝土用碎石或卵石质量标准用检验方法说实话普通混凝土用碎石或卵石质量标准及检验方法这事，我一开始也是瞎摸索。

我就想啊，这碎石或卵石的质量标准肯定得从外观先看起。

我拿起来一块石头，先看它的形状，要是那种特别不规则，有尖锐棱角的太过分的，可能就不太好。

这就好比一个拼图块，如果形状太怪异，就很难和别的拼图块（其他石子）很好地组合在一起。

我刚开始就只看这个，觉得外观还凑合就觉得能用，结果后来发现大错特错。

然后我就开始注意粒径大小了。

我试过拿着不同的筛子筛，就像咱们筛沙子玩似的。

比如说吧，规定的某个粒径范围的石子得占一定比例才行。

我用那些有固定孔径的筛子，一层一层地筛，然后把不同粒径范围的石子分别称重，计算比例。

可这里面容易出错的就是，那些卡在筛子上半下不来的石子，我开始不知道该怎么算，后来才明白啊，应该是算作通过那个筛子的粒径范围。

再看看石子的干净程度。

我开始没重视这一点，后来发现要是石子表面沾满了泥土杂质，肯定影响和水泥的黏结啊。

我就想办法洗石子，可怎么洗干净也是个问题。

我试过直接用水冲，但是有些泥土紧紧巴在石子上，根本洗不掉。

最后我才找到个有点笨但是有效的办法，就是把石子泡在水里一段时间，然后再拿小刷子轻轻刷，就像咱们刷鞋似的，就能把大部分泥土刷掉了。

还有个办法就是检查石子的硬度。

我原来就直接拿锤子敲一下，心想敲个印子的就是不硬的。

其实这太不科学了。

真正的检验应该用专业的设备，我后来才知道有那种专门测试石料抗压强度的仪器，这就好比是给石子来个严格的力量测试，看它能承受多大压力而不被压碎。

不过这种仪器太贵了，小工程可能买不起。

像我们小范围弄的时候，只能多做对比，拿不同产地或者来源的石子互相敲敲，相对硬一些的可能质量更好点，但这挺不精确的。

对于石子的质量检验，还有个含水量的问题。

我觉得这挺难搞的。

我最早就瞎猜，拿手捏捏石子，觉得有点湿就觉得含水量高。

后来才搞清楚要精确的话还是得用专门的仪器去测，好像叫什么湿度仪之类的。

普通混凝土用碎石或卵石质量标准及检验方法

普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）中华人民共和国行业标中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法ＪＣＪ５３－９２主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９３年９月１日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔１９９２〕９３１号根据建设部（８９）建标计字第８号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号ＪＧＪ５３—９２，自１９９３年９月１日起施行。

原部标准《普通混凝土用碎石和卵石质量标准及检验方法》（ＪＧＪ５３—７９）同时废止。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。

由建设部标准定额研究所组织出版。

中华人民共和国建设部１９９２年１２月３０日目次１总则２术语、符号２．１术语２．２符号３质量要求４验收、运输和堆放５取样与缩分５．１取样５．２样品的缩分６检验方法６．１碎石或卵石的筛分析试验６．２碎石或卵石的表观密度试验（标准方法）６．３碎石或卵石的表观密度试验（简易方法）６．４碎石或卵石的含水率试验６．５碎石或卵石的吸水率试验６．６碎石或卵石的堆积密度和紧密密度试验６．７碎石或卵石的含泥量试验６．８碎石或卵石的泥块含量试验６．９碎石或卵石中针状和片状题粒的总含量试验６．１０卵石中有机物含量试验６．１１碎石或卵石的坚固性试验６．１２岩石的抗压强度试验６．１３碎石或卵石的压碎指标值试验６．１４碎石或卵石中硫化物和硫酸盐含量试验６．１５碎石或卵石的碱活性试验（岩相方法）６．１６碎石或卵石的碱活性试验（化学方法）６．１７碎石或卵石的碱活性试验（砂浆长度方法）６．１８碳酸盐集料的碱活性试验（岩石柱方法）附录Ａ碎石或卵石检测报告表附录Ｂ本标准用词说明附加说明１总则１．０．１为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。

碎石或卵石压碎值检验细则

碎石或卵石压碎值检验细则一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。

二、仪器设备：1、压力试验机，荷载300kN；2、压碎指标值测定仪；3、秤称量5kg，感量5g；4、试验筛筛孔公称直径为10.0mm和20.0mm的方孔筛各一只。

三、试样制备：参照《碎石或卵石取样及试样准备方法》，标准试样一律应采用公称粒级为10.0～20.0mm的颗粒，并在风干状态下进行试验。

将缩分后的样品先筛除试样中公称粒径10.0mm以下及20.0mm以上的颗粒，再用针状和片状规准仪剔除其针状和片状颗粒，然后称取每3kg的试样3份备用。

四、试验步骤：1、置圆筒于底盘上，取试样一份，分二层装入筒内，每装完一层试样后，在底盘下面垫放一直径为10mm的圆钢筋，将筒按住，左右交替颠击地面各25下。

第二层颠实后，试样表面距盘底的高度应控制在100mm 左右。

2、整平筒内试样表面，把加压头装好（注意应使加压头保持平正），放到试验机上在160－300s 内均匀地加荷到200kN ，稳定5s ，然后卸荷，取出测定筒，倒出筒中试样并称其质量（m 0），用公称直径为2.50mm 的方孔筛筛除被压碎的细粒，称量剩留在筛上的试样质量（m 1）。

五、试验结果计算：1、碎石或卵石的压碎指标值δa 应按下式计算（精确至0.1％）；δa ＝ ×100（％）（1）式中：m 0――试样的重量（g ）；m 1――压碎试验后筛余的试样重量（g ）。

2、对多种岩石组成的卵石，应对公称粒径20.0mm 以下m 0－m 1m 0和20.0mm 以上粒级的标准粒级（10.0～20.0mm ）分别进行检验，则其总的压碎值δa 应按下式计算：δa= ×100（%）（2）式中：a 1 、a 2――试样中20mm 以下和20mm 以上两粒级的颗粒含量百分率；δa 1、δa 2――两粒级以标准粒级试验的分计压碎指标值（％）。

碎石检验实施细则

一、依据标准：JGJ52-2006 《普通混凝土用砂、石质量及检验方法标准》二、目的：满足技术标准和施工质量。

三、范围用途：用于建筑用各类石子的检验。

四、仪器设备；1、烘箱：能使温度控制在（105±5）℃；2、天平和称：天平称量5kg，感量5g称的称量20kg，感量20g；3、方孔筛：公称直径为2.50mm,5.00mm，10.0mm，16.0mm，20.0mm，25.0mm，31.5mm，40.0mm，50.0mm，63.0mm，80.0mm，及100.0mm的筛各一只，并附有筛底和筛盖（筛筐内孔径为300mm）；4、摇筛机；5、毛刷，温度计，搪瓷盘等。

6、吊篮：直径和高度均为150mm，有孔径1mm～2mm的筛网或钻有2mm～3mm孔洞的耐锈蚀金属板制成；7、盛水容器；有溢流孔；五、环境要求：实验室的温度应保持在15～30℃六、试验步骤：（一）试样1、取样方法：在料堆上取样时，取样的部位应均匀分布。

取样前先将取样部位的表层铲除，然后从不同的部位抽取大致等量的碎石15份（在料堆的顶部，中部，底部均匀分布的15个不同的部位取得）组成一组样品。

从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品。

从火车、汽车、货船、上取样时，从不同部位和深度抽取大致相等的石子16份，组成一组样品。

注：不同粒径的石子最少取样数量不同，上述取样最少数量应该按照下表。

2、试样处理：将所选取样品置于平板上，在自然状态下拌和均匀，并堆成堆体，然后沿互相垂直的两条直径把堆体分成大致相等的四份，取其中对角线的两份重新拌匀，在堆成堆体。

重复上面过程，直至把样品缩分到试验所需数量为止。

（二）颗粒级配1、试验步骤：（1）根据石子的最大公称粒径，按上面规定称取试样，将所选取样品置于平板上，在自然状态下拌和均匀，并堆成堆体，然后沿互相垂直的两条直径把堆体分成大致相等的四份，取其中对角线的两份重新拌匀，在堆成堆体。

碎石与卵石的压碎值指标

混凝土所处的环境条件及其性能要求
5次循环后的质量量损失(%)
在严寒及寒冷地区室外使用,并经常处于潮湿或干湿交替状态下的混凝土，有腐蚀性介质作用或经常处于水位变化区的地下结构或有抗疲劳、耐磨、抗冲击等要求的混凝土
≤8
在其它条件下使用的混凝土
≤l2
碎石的压碎值指标
岩石品种
混凝土强度等级
碎石压碎值指标 (%)
沉积岩
C60～C40
≤C35
≤10
≤16
变质岩或深成的火成岩
C60～C4O
≤C35
≤12
≤20
喷出的火成岩
C60～C40
≤C35
≤13
≤30
注：沉积岩包括石灰岩、砂岩等。变质岩包括片麻岩、石英岩等。深成的火成岩包括花岗岩、正长岩、闪长岩和橄榄岩等。喷出的火成岩包括玄武岩和辉绿岩等。
卵石的强度用压碎值指标表示。
其压碎值指标宜符合表3.2.5-2 的规定采用。
表3.2.5-2 卵石的压碎指标值
混凝土强度等级
C60～C40
≤C35பைடு நூலகம்
压碎指标值(%)
≤l2
≤16
3.2.6碎石和卵石的坚固性应用硫酸钠溶液法检验,试样经5次循环后,其质量损失应符合表3.2.6的规定。
表3.2.6碎石或卵石的竖固性指标

压碎指标测定方法

压碎指标测定方法一、碎石的压碎指标1.方法概要本方法适用于测定碎石和卵石抵抗压碎的能力，以间接地推测其强度2、引用标准GB/T14685—2011《建筑用卵石、碎石》3、试验仪器：3.1压力试验机：荷载300KN3.2压碎值指标测定仪3.3称：称量5Kg，感量5g3.4试验筛：筛孔公称直径为10.0mm和20.0mm的方孔筛各一只4、试验条件试验室温度应保持在20±5℃，相对湿度应不低于50%5、试验步骤：5.1标准试样一律采用公称粒径10.0mm一20.0mm的颗粒，并在风干状态下进行试验5.2对多种岩石组成的碎石，当公称粒径大于20颗粒的岩石矿物成分与10.0mm—20.0mm粒级有显著差异时，应将大于20.0mm的颗粒应经人工破碎后，筛取10.0mm—20.0mm标准粒级另外进行压碎值指标试验5.3将缩分后的样品先筛出试样中公称粒径10.0mm 以下及20.0mm 以上的颗粒，再用针状和片状规准仪赐除针状和片状颗粒，然后称取每份3kg 试样3份备用。

5.4置圆筒于底盘上，取试样一份，分两层装入圆筒。

每装完一层试样后，在底盘下面垫一直径为10mm 的圆钢筋，将筒按住，左右交替颠击地面各25下。

第二层颠实后，试样表面距底盘的高度应控制在100mm 左右5.5整平筒内试样表面，把加压头装好(注意应使加压头保持平正)放到试验机上在160—300秒内均匀地加荷到200KN 稳压5秒，然后卸载，取测定筒。

倒出筒中的试样并称取质量(m0)，用公称直径为2.5mm 的方孔筛除被压碎的细粒，称量剩留在筛上的试样质量(m1)碎石和卵石的压碎值指标δa ，应按下式计算(精确倒0．1％)δα=010m m m - x 100％式中 δα----------压碎值指标(％)m 。

----------试样的质量(g)m1------------压碎试验后筛余的试样质量(g)6、结果处理压碎值指标应按下式计算δα=212211ααδααδαα++×100％式中：δα-----------总的压碎值孑旨标(％)α1，α2 -----公称粒径20.0以下和20.0以上两粒级的颗粒含量百分率δα1，δα2 ----------两粒级以标准粒级试验的分计压碎值指标(％)以三次试验结果的算术平均值作为压碎指标测定值。

碎石或卵石含泥量检验细则

碎石或卵石含泥量检验细则一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。

二、仪器设备：1、案秤称量20kg，感量20g，对最大粒径小于15mm 碎石或卵石，应用称量为5kg感量为5g的天平；2、烘箱温度控制范围为（105±5）℃；3、试验筛孔径为1.25mm及0.080mm方孔筛各一个；4、容器容积约为10L的瓷盘或金属盒；5、浅盘。

三、试样制备：参照《碎石或卵石取样及试样准备方法》，将来样用四分法缩分至下表所规定的量，并置于温度为（105±5）℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。

含泥量试验所需的最小试样重量：1、称取试样一份（m0）装入容器中摊平，并注入饮用水，使水面高出石子表面150mm；浸泡2h后，用手在水中淘洗颗粒，使尘屑、淤泥和粘土与较粗颗粒分离，并使之悬浮或溶解于水。

缓缓地将浑浊液倒入1.25mm及0.080mm的方孔套筛上，滤去小于0.080mm的颗粒。

试验前筛子的两面应先用水湿润。

在整个试验过程中应注意避免大于0.080mm 的颗粒丢失。

2、再次加水于容器中，重复上述过程，直至洗出的水清澈为止。

3、用水冲洗剩留在筛上的细粒，并将0.080mm筛放在水中（使水面略高出筛内颗粒）来回摇动，以充分洗除小于0.080mm的颗粒。

然后将两只筛上剩留的颗粒和容器中已洗净的试样一并装入浅盘，置于温度为（105±5）℃的烘箱中烘干至恒重。

取出冷却至室温后，称取试样的重量（m1）。

五、试验结果计算：碎石或卵石的含泥量Wc应按下式计算（精确至0.1％）。

Wc=（m0－m1）/ m0×100（％）式中：m0――试验前烘干试样的重量（g）；m1――试验后烘干试样的总重（g）。

以上两个试样试验结果的算术平均值作为测定值，两次结果的差值超过0.2％，应重新取样进行试验。

碎石或卵石中泥块含量检验细则

碎石或卵石中泥块含量检验细则
一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。

二、仪器设备：1、案秤称量20kg，感量20g；称量10kg，感量20g；
2、天平称量5kg，感量5g；
3、试验筛孔径2.5mm及5mm筛各一个；
4、洗石用水筒及烘干用的浅盘等。

三、试样制备：参照《碎石或卵石取样及试样准备方法》（JFSY/C-21-2012），将来样用四分法缩分至略大于所规定的量，缩分应注意防止所含粘土块被压碎。

缩分后的试样在（105±5）℃烘箱内烘至恒重，冷却至室温后分成两份备用。

四、试验步骤：1、筛去5mm以下颗粒，称重（m1）；2、将试样在容器中摊平，加入饮用水使水面高出试样表面，24h后把水放出，用手碾压泥块，然后把试样放在2.5mm筛上摇动淘洗，直至洗出的水清澈为止。

3、把筛上的试样小心地从筛里取出，置于温度为（105±5）℃烘箱中烘干至恒重，取出冷却至室温后称重（m2）.
五、试验结果计算：泥块含量W c,L按下式计算（精确至0.1％）
W c,L＝（m1－m2）/ m1×100（％）
式中：m1――5mm筛筛余量（g）；
m2――试验后烘干试样的量（g）。

以两个试样试验结果的算术平均值作为测定值。

两次结果的差值超过
0.2％，应重新进行试验。
