涵洞模板计算书一、墙身模板计算K51+025涵洞墙身高度H=5.78m，厚度1.2m，每段长度6m。
1、混凝土采用坍落度为60mm～90mm的普通混凝土，混凝土重力密度γ3，浇筑速度2.5m/h，浇筑入模温度T=30o C。
c=25KN/m根据侧压力计算公式β1=1.0，β2=1.0公式1F=0.22γc t oβ1β2υ1/2=0.22γc200/（T+15）β1β2υ1/2=0.22×24×200/（30+15）×1.2×1.15×2.51/2=51.3kN/㎡公式2F=γc H=25×5.78=144.5kN/㎡按取最小值，则最大侧压力为51.3kN/㎡2、外楞间距计算按三跨以上连续梁进行计算（1）抗弯强度验算：本墙身模板内楞为横向肋骨，间距a=0.45m，外楞为纵向肋骨。
Ф48mm钢管的截面抵抗距W=Π（d14-d24）/32d1=3.14*（484-41.54）/（32*48）=4788N/mm3强度设计值ƒ=215MPa根据公式外楞最小间距m m 667450103.51478821510103=⨯⨯⨯⨯==-Fa fW b模板现外楞间距600mm < b=667mm满足要求（2）挠度计算Ф48mm 钢管的弹性模量E=2.1×105，惯性矩I=WR=4788*24=11.5×104容许挠度值[w ]=3mm ，则外楞最小间距 []mm 828450103.513105.11101.215015034544=⨯⨯⨯⨯⨯⨯⨯==-Fa w EI b模板现外楞间距600mm < b=828mm满足要求3、拉杆间距计算按三跨以上连续梁进行计算（1）抗弯强度验算：本墙身模板内楞为横向肋骨，间距a=0.45m ， 外楞为纵向肋骨。
2根Ф48mm 钢管的截面抵抗距W=2*4788=9576N/mm 3强度设计值ƒ=215MPa根据公式外楞最小间距m m 944450103.51957621510103=⨯⨯⨯⨯==-Fa fW b模板现外楞间距750mm < b=944mm满足要求（2）挠度计算Ф48mm 钢管的弹性模量E=2.1×105， 惯性矩I=2×11.5×104=23×104容许挠度值[w ]=3mm ，则外楞最小间距 []mm 985450103.5131023101.215015034544=⨯⨯⨯⨯⨯⨯⨯==-Fa w EI b模板现外楞间距750mm < b=985mm满足要求4、拉杆拉力计算工程使用拉杆横向间距a=0.6m ，纵向间距b=0.75m拉杆承受最大拉力P=F ·A=F ·a ·b=51.3×0.6×0.75=23.1kN工程中使用Ф16对拉螺栓容许拉力为24.5kN ，满足要求。
挡土墙涵洞设计计算书
计算书1.挡土墙设计基本参数（1）墙身构造：路堑挖方土高度(m)：a=1.0 路堤挖方土坡度：0M =1:0.5 路堑挖方土坡度：0M =1:1.5 墙面高度(m)：H =3.5 墙背坡度(+,-)：N=-15° 墙面坡度：M=-15° 墙顶宽度(m)：1b =1 墙底宽度(m)：B=1.5 （2）填料：填料容重(kN/m3)：γ=18（粉砂岩） 填料内摩擦角(度)：φ=25° 外摩擦角(度)：δ=20° （3）地基情况：基地内倾坡度：1N =0.1（'4550︒=α） 基底摩擦系数：μ=0.5基底容许承载力：[0σ](kPa)=2000 （4）墙身材料：污工砌体容重(kN/m3)：a γ=23（M7.5号浆砌片石） 容许压应力[]a σ=1200KPa 容许切应力[]τ=200KPa计算结果（1）求破裂角θ假设破裂面交与荷载内，采用相应的公式计算：挡墙的总高度：H=3.5m 挡墙的基地水平总宽度：B=1.5mδαφψ++= (1-1)︒<︒=︒+︒-︒=90302015252)(tan )2(a H a H H ab A ++-=α (1-2)()()()279.015.315tan 125.35.35.012=+︒-⨯⨯+⨯-⨯=))(tan tan (cot tan tan A +++-=ψψφψθ (1-3) ()()949.0279.030tan 30tan 25cot 30tan =+︒⨯︒+︒+︒-=则θ=artan0.949=43°30′ （2）求主动土压力系数K 和K1)tan (tan )sin()cos(αθψθφθ+++=K (1-4)()()()261.015tan '3043tan 30'3043sin 25'3043cos =︒-+︒⨯︒+︒︒+︒=则计算图示为：bb1Bβαθα0M 0N 1tan α=Ntan β=1/M 0tan α0=N 1N+-图2-1 挡土墙计算图示 αθθtan tan tan 3+-=a b h (1-5)()m659.015tan '3040tan '3043tan 15.0-=︒-+︒︒⨯-=)21(2131H h H aK -+= (1-6)625.15.32659.015.3121=⎪⎭⎫⎝⎛⨯+⨯⨯+= （3）求主动土压力及作用点位置KN KK H E 19.48625.1269.05.3182121212=⨯⨯⨯⨯==γ (1-7) ()KN E E x 01.482015cos 19.48)cos(=︒+︒-⨯=+=δα (1-8) ()KN E E y 2.42015sin 19.48)sin(=︒+︒-⨯=+=δα (1-9)12440233)23()(3K H H h h h h H a H Z y -+-+= (1-10)()m 45.1625.15.33659.05.3135.322=⨯⨯+⨯+= ()m Z B Z y X 89.115tan 45.15.1tan =︒-⨯-=-=α (1-11) （4）计算墙身重G 及力臂Gw （取墙长1m 计） 选择基底倾斜0.1（'4550︒=α）()121b 21111⨯⎪⎭⎫⎝⎛-+⨯=⨯⨯=B h B H A G a a γγ (1-12)()KN 11.9515.132.021215.35.1123=⨯⎥⎦⎤⎢⎣⎡⨯⨯-⨯⨯+⨯=由力矩平衡原理得a G hb H b Z G γ⨯⎪⎭⎫⎝⎛⨯+⨯=⨯97.02122.11111 (1-13)2397.032.012122.118.31⨯⎪⎭⎫⎝⎛⨯⨯⨯+⨯⨯=m KN ∙=8.92 可得，m Z G 98.0=（5）抗滑稳定性检算0000sin )cos()]sin(cos [ααδααδααG E fE G K c -+++++=(1-14)()[]()'455sin 93.125'4552015cos 19.485.0'4552015sin 19.48'455cos 93.125︒⨯-︒+︒+︒-⨯⨯︒+︒+︒-⨯+︒⨯=[]3.182.1=>=c k因为kc ≥ 1.3，则抗滑稳定性检算通过。
放水涵洞水利计算说明书
放水涵洞水利计算说明书放水洞的水力计算1、闸孔出流计算根据闸孔出流公式计算闸门开度：Q =μ2gH 0式中：Q ——下泄流量，为2.0m 3/s；μ——闸孔出流流量系数，μ=ε2ϕ-ε2取0.62；b——闸孔宽度，为1.2m ； e——闸门开度；H0——闸前水头，为13.02m ；试算得闸门开度e=0.181m时，下泄流量为2.0 m3/s。
（1）涵洞临界底坡 q =3Q 2==1. 67mB 1. 2e其中ψ取0.95；ε2H 02*1. 67h k ==0. 669. 8x k =0. 66⨯2+1. 2=2. 52mA k =0. 66⨯1. 2=0. 79m 2R k =0. 79=0. 31m 2. 5211C k =⨯0. 36=54. 95m0. 01522=0. 0068 i k =220. 79⨯54. 95⨯0. 31i=0. 01>i k =0. 0068根据计算结果，涵洞纵坡大于临界底坡，涵洞为陡坡，按短洞考虑。
（2）涵洞正常水深涵洞正常水深计算公式如下：12(1++m h ) nQ ) h =(m b 1+h b22535oioitHoi涵洞的过水流量Q=2 m3/s,涵洞底板宽度b 本工程取1.2m 。
由以上已知条件可求得: h0=0.57m。
（3）闸孔收缩断面水深计算计算公式：hc=eε=0.62*0.18=0.12m式中：hc──闸孔收缩断面水深；e──闸门开度, 为0.18m ；ε——垂直收缩系数，0.62。
（4）涵洞水面线计算涵洞水面线计算按明渠水面线计算方法计算，采用分段求和法计算。
由于hc ＜h0＜hk ，故洞内水面线型式为c 2型壅水曲线。
因此水面线应从起始端开始向下游计算。
基本公式如下：计算结果见表4-9⎛v i 2⎛⎛v i 2+1⎛h i +⎛- h i +1+⎛ ⎛ 2g ⎛⎛2g ⎛⎛⎛=i -J =∆l（5）波动及掺气水深计算⎛v 2⎛∆ h +2g ⎛⎛⎛⎛∆l深孔闸后洞内无压流的流速很大，一般都要考虑因水流掺气而增加的水深，已得到设计涵洞的高度。
涵洞支架计算书

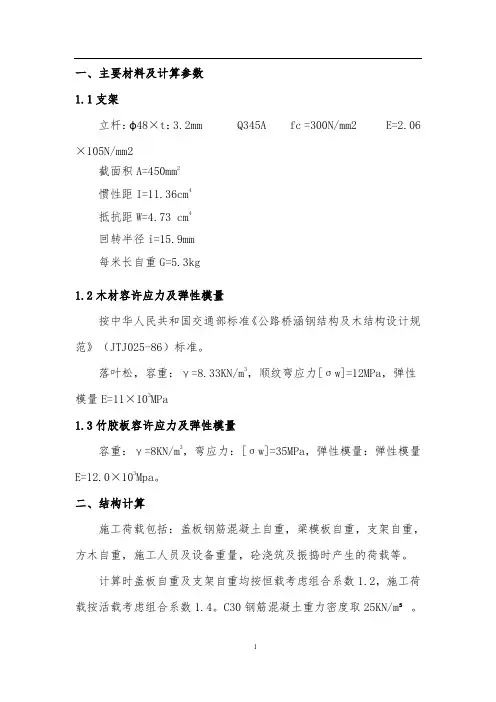

一、主要材料及计算参数1.1支架立杆：ф48×t：3.2mm Q345A fc =300N/mm2 E=2.06×105N/mm2截面积A=450mm2惯性距I=11.36cm4抵抗距W=4.73 cm4回转半径i=15.9mm每米长自重G=5.3kg1.2木材容许应力及弹性模量按中华人民共和国交通部标准《公路桥涵钢结构及木结构设计规范》（JTJ025-86）标准。
落叶松，容重：γ=8.33KN/m3，顺纹弯应力[σw]=12MPa，弹性模量E=11×103MPa1.3竹胶板容许应力及弹性模量容重：γ=8KN/m3，弯应力：[σw]=35MPa，弹性模量：弹性模量E=12.0×103Mpa。
二、结构计算施工荷载包括：盖板钢筋混凝土自重，梁模板自重，支架自重，方木自重，施工人员及设备重量，砼浇筑及振捣时产生的荷载等。
计算时盖板自重及支架自重均按恒载考虑组合系数1.2，施工荷载按活载考虑组合系数1.4。
C30钢筋混凝土重力密度取25KN/m³。
根据本盖板涵的结构特点，在施工过程中将涉及到以下荷载形式：①模板及支架自重：a=0.16kN/m2+5.62kN/m2=5.78kN/m2②钢筋混凝土自重:b1=h×γ=0.5×25=12.5kN/m2③方木自重：b3=8.33×0.1=0.833kN/m2④型钢自重b4=2.27/0.048=0.473kN/m2⑤施工人员及机具:c=2.5kN/m2⑥振捣混凝土产生的荷载:d=2.0kN/m2 。
⑦倾倒混凝土时产生的竖向荷载:e=2.0kN/m2 。
2.1脚手架验算1.立杆稳定性计算盖板下部纵向立杆间距90cm，横向立杆间距60cm，步距1.5m布置进行计算：W=1.2×(5.78+12.5+0.833+0.473)+1.4×(2.5+2.0+2.0)=32.6kN/m2脚手架布设为60cm×90cm×150cm每根立杆承荷载为：P=qA=32.6×0.9×0.6=17.6kN根据《建筑施工承插型盘扣件钢管支架安全技术规程》有关模板支架立杆的稳定性计算公式：N/ΦA≤fN—钢管所受的垂直荷载，同前计算所得；f—钢材的抗压强度设计值，f＝300MPa参考《建筑施工承插型盘扣件钢管支架安全技术规程》附录C得；A—φ48mm×2.5㎜钢管的截面积，取3.57cm2；Φ—轴心受压杆件的稳定系数，根据长细比λ（λ＝l0/i）查表即可求得Φ；i—截面的回转半径；l0—立杆计算长度。
接长涵洞计算书K6+611.3 12.53m钢筋混凝土箱涵计算书
K6÷611.31-2.5*3布筋混凝土箱涵计算书1.设计依据：《公路桥涵设计通用规范》(JTGD60-2015)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG3362-2018)《公路垮工桥涵设计规范》(JTGD61-2005)《公路桥涵地基与基础设计规范》(JTG3363-2019)《公路涵洞设计规范》JTG/T3365-02-20202.设计资料：设计荷载:城-A级涵洞净利径10=2.5m涵洞净高hθ=3m涵洞水平板厚6=0.45m涵洞侧板厚t=0.45m涵洞倒角高度CI=O.2m涵洞倒角宽度c2=0.2m保护层厚度=0.04m涵身碎标号=C35碎主受力钢筋级别=HRB400顶板钢筋直径=25ιmn侧板钢筋直径=25mm顶板钢筋间距=0.15m涵顶填土高H=4.141m±容重丫1=18kN∕m'3钢筋混凝土容重Y2=25kN∕m^3士的内摩擦角0=30度基础襟边宽=0.3m基础厚度=0.2m基础级数=1基础容重=22kN∕m^3基底容许应力=200kPa涵洞计算跨径IP=IO+t=2.95m涵洞计算高度hp=hθ+δ=3.45m3.恒蒙计算：填土垂直压力PI=K*丫l*H=105.163kN∕m^2箱节自重p2=丫2*6=11.25kN∕m^2恒载竖宜压力P恒=116.413kN∕m'2土的侧压力系数人=0.333恒载水平压力顶板处epl=24.845kN∕m^2恒载水平压力底板处ep2=48.245kN∕m-2 4.活就计算:纵向分布宽度a=6.382m横向分布宽度b=10.282m垂直压力q汽=8.535kN∕m'2水平压力eq汽=2.845kN∕m^25.框架内力计算：D.构件刚度比杆件刚度比K=H∕I2*hp∕lp=l.1696.荷载组合:7.构件截面内力计算:8.穆面设计计算：(1)顶板跨中截面计算:受拉纵筋最小面积Agl应为:8.2Cnr2受拉纵筋实际面积Ag2为:32.727cm^2至少需钢筋2根中25**钢筋根数满足强度要求！**截面尺寸满足要求！**斜截面抗剪强度满足要求裂缝宽度验尊：作用短期效应组合MS=LO*M1+O.7*M2=74.727kN.m作用短期效应组合NS=L0*Nl+0.7*N2=57.654kN作用长期效应组合MI=L0*Ml+0.4*M2=73.026kN.in钢筋表面形状影响系数Cl=I荷毂特征影响系数C2=1.489构件形式系数C3=0.9受拉钢筋的直径d=25mm受拉钢筋重心处的应力。
涵洞模板计算书
42.72
3、模板结构计算
（1）面板计算
强度计算
侧板面板采用厚度为4mm钢板，加劲小肋间距L=0.25m，取面板为1cm宽度进行计算
板区格中面板四面固结，lx=ly=250mm,lx/ ly=1
面板截面系数W = bh2/6 = 10×4×4/6=26.67mm3
作用于1cm宽的面板上的压力q =(42.72+4)×0.01 =0.5 N/mm
模板计算
一、侧模计算
1、计算荷载
涵洞浇筑混凝土侧压力Pm = K*γ*h
K —掺缓凝外加剂的修正系数，取K=1；
T —混凝土浇筑时的温度，取最小值，T=30°C；
ν—混凝土的浇注速度,取ν=2.0m/h；
h —有效压头高度；
当ν/ T ≤0.035时，h=0.22+24.9×ν/T；当ν/ T >0.035时，h=1.53+3.8×ν/T。
支座弯矩：
N·mm
Nபைடு நூலகம்mm
应力为 Mpa <215Mpa，满足要求。
跨中弯矩：
N·mm,
N·mm
钢板泊松比 ,换算为
N·mm，
N·mm，
应力为 Mpa <215Mpa，满足要求。
挠度计算:
荷载:q =42.72×0.01 =0.43N/mm
N·mm
mm, < ,
满足要求。
(2)横肋计算
横肋间距250mm,采用∠50×5×50。
（3）竖向大肋计算
选用2槽8，以上下两道穿墙螺栓为支撑点，W=50.6 mm ，I=202.6x mm 。
大肋下部荷载
q1=Pl=0.5x750/10=37.5N/mm
涵洞力学计算书很全面
2米净跨径.686米填土暗盖板涵整体计算一.盖板计算1.设计资料汽车荷载等级：城-B级；环境类别：Ⅱ类环境；净跨径：L0=2m；单侧搁置长度：0.35m；计算跨径：L=2.3m；填土高：H=.686m；盖板板端厚d1=30cm；盖板板中厚d2=30cm；盖板宽b=0.99m；保护层厚度c=4cm；混凝土强度等级为C30；轴心抗压强度f cd=11.73Mpa；轴心抗拉强度f td=1.04Mpa；主拉钢筋等级为HRB400；抗拉强度设计值f sd=330Mpa；主筋直径为20mm，外径为22mm，共11根，选用钢筋总面积A s=0.003456m2盖板容重γ1=25kN/m3；土容重γ2=21kN/m3根据《公路圬工桥涵设计规范》(JTG D61-2005)中7.0.6关于涵洞结构的计算假定：盖板按两端简支的板计算，可不考虑涵台传来的水平力2.外力计算1) 永久作用(1) 竖向土压力q=γ2·H·b=21×.686×0.99=14.26194kN/m(2) 盖板自重g=γ1·(d1+d2)·b/2/100=25×(30+30)×0.99/2 /100=7.43kN/m2) 由车辆荷载引起的垂直压力（可变作用）根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.4的规定：计算涵洞顶上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下做30°角分布。
当几个车轮的压力扩散线相重叠时，扩散面积以最外面的扩散线为准根据《公路桥涵设计通用规范》(JTG D60-2004)中4.3.1关于车辆荷载的规定：车辆荷载顺板跨长L a=0.2+2·H·tan30=0.2+2×.686×0.577=0.99m车辆荷载垂直板跨长L b=1.9+2·H·tan30=1.9+2×.686×0.577=2.69m车轮重P=280kN车轮重压强Lp=P/L a/L b=280/0.99/2.69=104.83kN/m23.内力计算及荷载组合1) 由永久作用引起的内力跨中弯矩M1=(q+g)·L2/8=(14.26+7.43)×2.32/8=14.34kNm边墙内侧边缘处剪力V1=(q+g)·L0/2=(14.26+7.43)×2/2=21.69kN2) 由车辆荷载引起的内力跨中弯矩M2=p·L a·(L-L a/2)·b/4=104.83×0.99×(2.30-0.99/2)×0.99/4=46.44kNm边墙内侧边缘处剪力V2=p·L a·b·(L0-L a/2)/L0)=104.83×0.99×0.99×(2.00-0.99/2)/2.00=77.43kN3) 作用效应组合根据《公路桥涵设计通用规范》(JTG D60-2004)中4.1.6关于作用效应组合的规定：跨中弯矩γ0M d=0.9(1.2M1+1.4M2)=0.9×(1.2×14.34+1.4×46.44)=74.00kNm边墙内侧边缘处剪力γ0V d=0.9(1.2V1+1.4V2)=0.9×(1.2×21.69+1.4×77.43)=120.98kN4.持久状况承载能力极限状态计算截面有效高度 h0=d1-c-2.2/2=30-4-1.100=24.9cm=0.249m1) 砼受压区高度x=f sd·A s/f cd/b=330×0.003456/11.73/0.99=0.098m根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)中5.2.1关于相对界限受压区高度ξb的规定:HRB400钢筋的相对界限受压区高度ξb=0.53。
涵洞计算书(带公式)
洞身
八字翼墙基础 左八字翼墙 洞口 八字翼墙截水墙 八字翼墙墙身 八字翼墙铺砌 八字翼墙基础 右八字翼墙 八字翼墙截水墙 八字翼墙墙身 八字翼墙铺砌
25.58×29=741.82 12.9×29=374.1 34.13×29=989.77
0×29=0 29×0.28×1.9=15.428 （(0.7+1.25）×2.18/2-0.28×0.7+4）×2.18/2-0.28×0.2)×2×29=293.886
0.6×4.6×29=80.04 0.6×4.6×2×29=160.08 1.5×0.4×29=17.4 0.5×2.5×0+(0+0)×1.5/2×2.5+(0.5+0.5)×0/2×(0+0)/2×2=0 16.4×(0.6×0.5×2+(1.5+0.5×2)×0.4)=26.24 (0.5+1.29666587)×2.39/2×0-(3.99+2.9)×2.18/2×1.025+0.5×1.85×2× 1.2975+0.7525×2.18/2×3.445=-2.471802375 (0.6+0.6)×1.7/2×0=0 (0.5+1.9666652)×4.4/2×0-(3.99+2.9)×2.18/2×1.5475+0.5×1.85×2×1.82+1.175× 2.18/2×3.445=-3.842696 (0.6+0.6)×2.37/2×0=0 0.4×(1.5+0.5×2)×0.6=0.6
盖板涵洞 工程量计 算 部位
项目名称 盖板Ⅰ级φ 8钢筋
盖板
盖板Ⅱ级Φ 12钢筋 盖板Ⅱ级Φ 16钢筋
盖板Ⅱ级Φ 25钢筋 C30砼预制盖板 M10浆砌涵洞台身片、块 石(整体式基础） M10浆砌涵洞台身片、块 石(分离式基础） C15砼涵台基础(整体式计 算方法） C15砼涵台基础（一般计 算方法） M7.5浆砌片石涵底铺砌 M7.5浆砌片石跌井 洞口 M7.5浆砌片石跌水跌水 M7.5浆砌片、块 石一字墙墙身 左 洞身结合 部 右 M7.5浆砌片石一 字墙基础 M7.5浆砌片石跌水截水墙 M7.5浆砌片石一 字墙基础 M7.5浆砌片、块 石一字墙墙身
涵洞计算书(带公式)
2 × 3.60 + ( 0.30 2 ) × 0.30 ) +
6.41 / 2 × 6.80 - ( 4.87 + 3.20 )× 2.50 / 2 ×
× 36.80 - ( 4.87 + 3.20 )× 2.50 / 2 ×
× 2.57 / 2 × 6.80
0.7
跌水墙宽 跌水基础厚 跌水截头长 跌水截头高
0.4
0.3
0.5
0.6
= 15.30
= 13.11
涵洞净宽即高 (m)
盖板厚(m)
盖板搭接长 (m)
2
0.2
