九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。

根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。

根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。

当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。

根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。

当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。

根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。

解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。

根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。

解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。

根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

九年级物理欧姆定律解题技巧和训练方法及练习题(含答案)

九年级物理欧姆定律解题技巧和训练方法及练习题(含答案)一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．4．如图所示电路中，当滑片P向右滑动时（）A. 电压表示数增大，灯泡变暗B. 电压表示数增大，灯泡变亮C. 电压表示数减小，灯泡变暗D. 电流表示数增大，灯泡变亮【答案】 A【解析】【解答】由图可知，滑动变阻器与灯泡是串联，电压表测量的是滑动变阻器两端电压，电流表测量的是整个电路中的电流，当滑片向右滑动时，滑动变阻器的电阻变大，则电路的总电阻变大，又知：电源电压保持不变，∴根据欧姆定律I= 可知，电路中的电流变小，即电流表的示数变小；又∵灯泡的阻值不变，∴根据U灯=IR灯可知灯泡两端电压变小；又∵灯泡的电阻不变，电流变小，由公式P灯=I2R灯可知：灯泡的实际功率变小，∴灯泡变暗；又∵U滑=U﹣U灯，∴可判断U滑变大．故答案为：A。

九年级(上)物理欧姆定律实验题复习

1.用图甲所示的电路探究“电流与电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω 2A”，阻值为10Ω、20Ω、30Ω、40Ω、50Ω的电阻各一个，电流表量程0~0.6A、0~3A，电压表量程0~3V，0~15V。

（1）根据图甲将图乙所示的实物图连接完整，电压表量程选择应满足能测量5组数据。

（2）小明将10Ω的电阻接入电路，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数。

此过程小明探究的问题是__________。

其中自变量是__________。

（3）要完成预定实验探究任务，滑动变阻器除了保护电阻外，另有一个重要作用是__________。

（4）下表为另一同学提交的实验数据，林老师指出有的数据不符合实际，你认为不符合实际的是实验次序__________的数据，理由是__________。

2.如图所示是实验室用某种电表的结构示意图，其中ad是闭合电路中的部分电路，电流表A的满偏电流（通过电流表的最大电流）是0.1 A，R3=100Ω。

（1）①若通过a点电流是0.6 A，将单刀双掷开关S接到b，电流表A满偏。

②若通过a点电流是3.0 A，将单刀双掷开关S接到c，电流表A满偏。

可求出电阻R1= Ω，电阻R2= Ω。

（2）若电阻R1和R2中有一个损坏导致断路，在通过a点的电流不超过0.1 A的情况下，要找出损坏的电阻，应使单刀双掷开关S连接到（选填“b”或“c”）通过观察电流表的示数进行判断。

3.小华同学为了探究“电流与电阻的关系”，设计了如图所示的电路图，她在学校实验室找来了一些实验器材，电压恒为3 V的电源，电流表、电压表各一只，一个开关，阻值分别为10 Ω、20 Ω、50 Ω、60 Ω、80 Ω的定值电阻各一个，滑动变阻器（标有“30 Ω 1 A”），导线若干。

（1）按照电路图连接实物电路时，首先应该将开关处于________状态，电路图连接好闭合开关，发现电流表示数很大，小华闭合开关前忘记进行的操作是_____________________。

【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)含解析

【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)含解析一、欧姆定律选择题1．将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中。

已知电源电压相同，R1小于R2，则下列判断中正确的是（）A. 电压表V1的示数等于V2的示数B. 电流表A1的示数小于A2的示数C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值【答案】B【解析】【解答】（1）由甲电路图可知，R1与R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数：，电压表V1的示数：电压表V1与电流表A1的比值（2）由乙电路图可知，R1与R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数U V2=U，因并联电路中各支路两端的电压相等，所以，电流表A2的示数：，电压表V2与电流表A2的比值综上可知：A．由可知，，即电压表V1的示数小于V2的示数，A 不符合题意；B．由可知，I A1＜I A2，即电流表A1的示数小于A2的示数，B符合题意；CD．由R1小于R2可知，，即电压表V1与电流表A1的比值小于电压表V2与电流表A2的比值，CD不符合题意。

故答案为：B。

【分析】利用欧姆定律的电流和电阻分析电压，结合串联电路和并联电路中电流规律分析.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

九年级物理第十四章复习教学案(三)

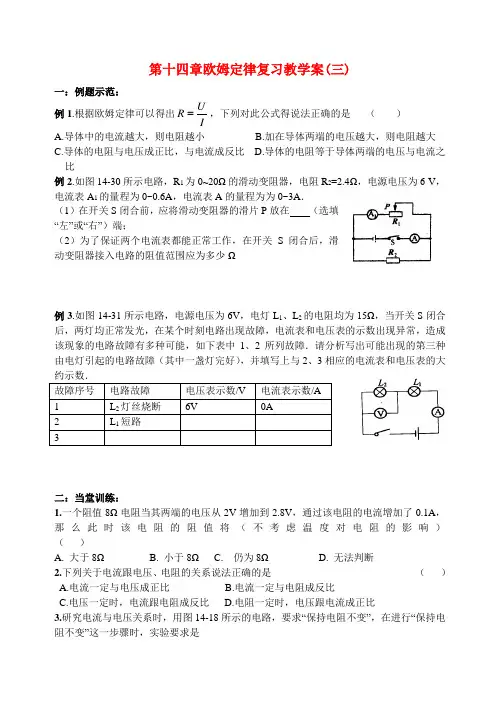

第十四章欧姆定律复习教学案(三)一：例题示范：例1.根据欧姆定律可以得出IU R ，下列对此公式得说法正确的是（） A.导体中的电流越大，则电阻越小 B.加在导体两端的电压越大，则电阻越大C.导体的电阻与电压成正比，与电流成反比D.导体的电阻等于导体两端的电压与电流之比例2.如图14-30所示电路，R 1为0~20Ω的滑动变阻器，电阻R 2=2.4Ω，电源电压为6 V ，电流表A 1的量程为0~0.6A ，电流表A 的量程为为0~3A ．（1）在开关S 闭合前，应将滑动变阻器的滑片P 放在（选填“左”或“右”）端；（2）为了保证两个电流表都能正常工作，在开关 S 闭合后，滑动变阻器接入电路的阻值范围应为多少Ω例3.如图14-31所示电路，电源电压为6V ，电灯L 1、L 2的电阻均为15Ω，当开关S 闭合后，两灯均正常发光，在某个时刻电路出现故障，电流表和电压表的示数出现异常，造成该现象的电路故障有多种可能，如下表中1、2所列故障．请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填写上与2、3相应的电流表和电压表的大二：当堂训练：1.一个阻值8Ω电阻当其两端的电压从2V 增加到2.8V ，通过该电阻的电流增加了0.1A ，那么此时该电阻的阻值将（不考虑温度对电阻的影响）（）A. 大于8ΩB. 小于8ΩC. 仍为8ΩD. 无法判断2.下列关于电流跟电压、电阻的关系说法正确的是（）A.电流一定与电压成正比B.电流一定与电阻成反比C.电压一定时，电流跟电阻成反比D.电阻一定时，电压跟电流成正比3.研究电流与电压关系时，用图14-18所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（）A.保持R /的滑片位置不动B.保持R 的电压不变C.保持R 不变，调节R /的滑片到不同位置D.保持电路中的电流不变4.如图14-19所示电路中，电源电压和灯泡电阻保持不变，闭合开关S ，将滑动变阻器的滑片P 向右移动，则（）A.电流表示数增大，电压表示数减小B.电流表示数减小，电压表示数增大C.电流表示数增大，电压表示数增大D.电流表示数减小，电压表示数减小5.如图14-20所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（）图14-18 图14-19 图14-206. 某电路两端电压减小为原来21，电阻增大到原来的2倍，则此时通过该电路的电流是（）A.原来的41B.原来的21 C.原来的4倍 D. 没有发生变化 7.如图14-24所示，电源电压不变，当滑动变阻器的滑片P 向右移动时，电流表和电压表的示数变化情况是（）A 电压表的示数增大，电流表的示数减小 B.电压表示数减小，电流表的示数增大C.电压表的示数增大，电流表的示数增大D.电压表的示数减小，电流表的示数减小8．如图14-25所示，电路中，电源电压为9V 且保持不变，R 1＝3Ω，R 2＝6Ω，当开关S 1、S 2均闭合时，则电流表的示数是（）A.1AB.2AC.3AD.4.5A9.如图14-26所示，电路中，A 1和A 2是两个完全相同的电流表，均有“0~0.6A”和“0~3A”两个量程．当开关S 闭合时，两表均有正常的示数，且指针偏转的角度相同，则R 1：R 2为（）A.1：4B. 4：1C.1：5D. 5：1图14-24 图14-25 图14-26三：课后练习：1. 某同学按图14-21所示的电路图连接进行探究实验，实验时，电阻R 1保持不变，滑动变阻器R 2的最大值为20Ω，三次改变滑动变阻器的滑片P 位置，得到以下的实验数据：请回答：图14-21中所示电路中电阻R 1和R 2是联；电压表V 测的是两端的电压；电阻R 1大小为；第三次实验时，电阻R 2未接入电路的电阻大小为．根据表V 1、V 2和V 示数，可以得出结论：；根据表V 1和电流表A 1，可以得出结论：；比较每次实验电流表A 1和A 2的大小，可以得出结论：．2.某同学用如图14-22所示的电路来研究通过导体的电流跟导体电阻的关系．其中R 为定值电阻，他第一次实验用的是定值电阻的阻值为R 1，闭合开关后，记下电流表的示数为I 1；他第二次实验仅将定值电阻的阻值换为2R 1，闭合开关后，记下电流表的示数为I 2，结果发现I 2＜I 1，但I 2≠21I ,由此，他认为电流跟电阻不成反比，他的结论是（选填“正确的”、“错误的”），其原因是．3.在相距20km 的甲、乙两地之间有两条输电线路，已知输电线每米的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，供电部门的检修员利用电压表、电流表和电源接成如图14-27所示的电路进行测量．当电压表的示数为1.5V 时，电流表的示数为30mA ，则可以确定出短路的位置距离甲地 m ．4. 在如图14-28所示电路中，电源电压保持不变，当变阻器的滑片由a 向b 移动时，下列判断正确的是（）A.电路中总电阻变小B.电流表A 的示数变大C.电压表V 1的示数变小D.电压表V 2的示数变小图14-27 图14-28 图14-295. 如图14-29所示电路，电源电压保持不变，电流表的量程为0~0.6A ，电表使用的是0~3V 量程，定值电阻的阻值为R 1=8Ω，灯泡的电阻R 2=5Ω, 滑动变阻器的最大阻值R 3=20Ω．（1）开关S 1闭合，S 2断开，电流表示数为0.25A ，电压表的示数为2.5V ，求电源电压和滑动变阻器接入电路中的电阻值．(2)开关S 1断开，S 2闭合，移动变阻器的滑片P ，为了保证电流表和电压表不损坏，滑动变阻器接入电路中的阻值变化范围是多少？6.阅读下列短文，回答短文后的问题：在探究：“电流与电压、电阻关系”的过程中，一些同学做了以下猜想：猜想A：电流可能与电压成正比；猜想B：电流可能跟电阻成反比；猜想C：电阻可能与电压成正比．为了检验上述猜想是否正确，小名按如图所示的电路连接实物进行实验探究（其中R为定值电阻，R/为滑动变阻器），并设计如下探究方案：步骤1：保持定值电阻R的阻值不变，调节滑动变阻器滑片，使P两端的电压成整数倍地变化，如2V、4V、6V等，分别读出并记录对应于不同电压的电流表的示数，比较每次电流表的示数是否成整数倍的变化；步骤2：换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω等，调节滑动变阻器的滑片，保持每次定值电阻两端的电压不变，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等．（1）在闭合开关S前，滑动变阻器的滑片应置于何处？；（2）“步骤2”的设计目的，是为了是检验上述猜想（A、B、C）中的哪一个正确与否？；（3）为了检验“猜想C”是否正确，可再增加一个步骤，写出你所设计的这一步骤：（4）探究问题的过程中通常采用下列一些步骤：①分析归纳；②实验研究；③提出问题（或猜想）；④得出结论等．除本阅读材料的探究过程外，要完成本探究的全过程，也可采用上述四个步骤，你认为依次采取的步骤应是（请按合理顺序填写数字代号）：；（5）在上述探究过程中，总要控制某些因素，使它们保持不变，进而寻找出另外一些因素的关系，这种研究方法叫做“控制变量法”．想一想，在你所学的物理知识中，研究哪些问题时用到了这种方法？（至少列举出2个）．[提示]本题应注意控制变量法的应用。
