钢结构栓钉焊焊接工艺

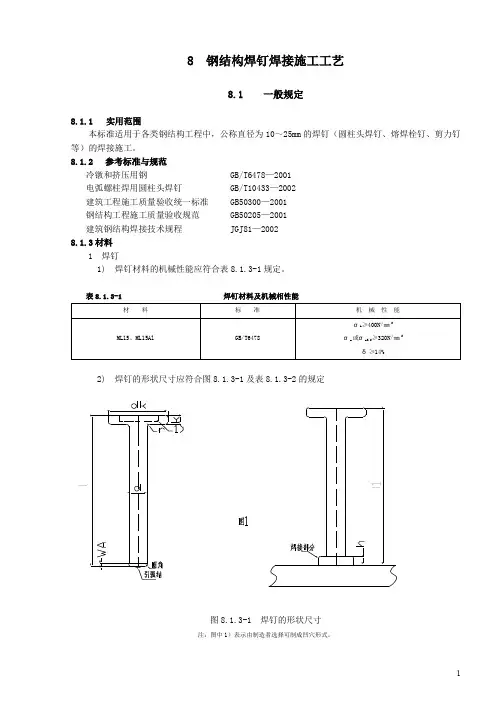

栓钉焊接施工工艺
8 钢结构焊钉焊接施工工艺8.1 一般规定8.1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10～25mm 的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。
8.1.2 参考标准与规范冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 8.1.3材料1 焊钉1) 焊钉材料的机械性能应符合表8.1.3-1规定。
表8.1.3-1 焊钉材料及机械相性能2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定图8.1.3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式。
表8.1.3-2 焊钉的形状尺寸(mm)3) 焊钉表面质量焊钉必不经表面处理。
其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。
2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。
其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
表8.1.3-3 焊接瓷环尺寸(mm)2) 表面质量焊接瓷环不得有露水和雨水痕迹。
8.2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
8.2.2 材料准备根据设计要求，选用合格的焊钉。
根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。
2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。
建筑钢结构(栓钉焊)焊接工艺评定报告
建筑钢结构焊接（栓钉焊）工艺评定报告
编号: JGJ PQR-
编制: 焊接责任技术人员: 批准: 单位：山东莱芜煤矿机械有限公司日期：2016 年10月20日
焊接工艺评定报告目录
栓钉焊焊接工艺评定报告
共1页第1 页
焊接材料牌号规格热处理或表面状态备注
母材钢号Q345B 12mm 热轧
穿透焊板
材
栓钉钢号ML15 ① 16X 80
瓷环牌号烘干制度「CX h ）
焊接方法CO2气体保护焊焊接位置平焊接头形式角焊缝
焊接工艺参数见焊接工艺评定指导书
焊接设备型号NBC-500 电源及极性DCE P
备注:
评定结论: 本评定按《建筑钢结构焊接技术规程》（JGJ81规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样、测定性能、确认试验记录正确，评定结果为：合格。
焊接条件及工艺参数
范围按本评定指导书执行。
评定赵治波检测评定单位: （签章）审核李波
焊接工艺指导书
V
共 1页第1 页
工程名称 指导书编号
JGJ WPS-
焊接方法 GMAW 二氧化碳气体保护焊
焊接位置 平焊
设备型号 NBC-500
电源及极性 DCE P
母材钢号 Q345B
类别
厚度（mm ）
12
生产厂
济钢
接 头 及 试 件 形 式
穿 透 焊 钢 材
牌号
生产厂
表面镀层
规格 (mmk )
焊
牌号
规格（mm ） ①16X 80
施焊材料
栓钉焊焊接工艺评定检验结果
共1页第1 页。

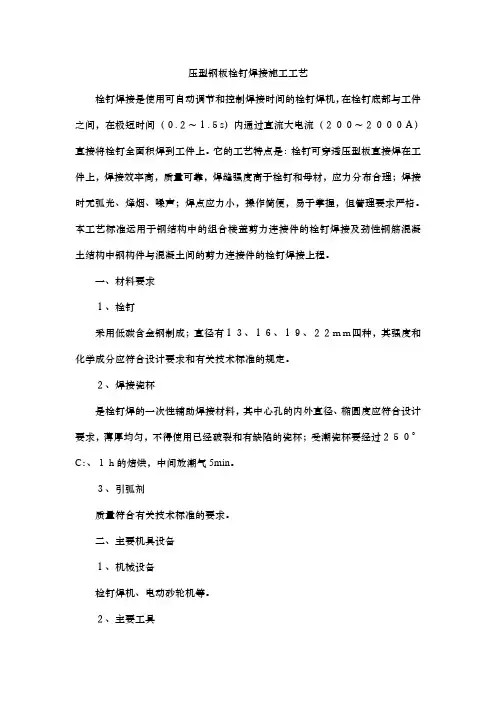

压型钢板栓钉焊接施工工艺
压型钢板栓钉焊接施工工艺栓钉焊接是使用可自动调节和控制焊接时间的栓钉焊机，在栓钉底部与工件之间，在极短时间（０.２～１.５s）内通过直流大电流（２００～２０００Ａ）直接将栓钉全面积焊到工件上。
它的工艺特点是：栓钉可穿透压型板直接焊在工件上，焊接效率高，质量可靠，焊缝强度高于栓钉和母材，应力分布合理；焊接时无弧光、烽烟、噪声；焊点应力小，操作简便，易于掌握，但管理要求严格。
本工艺标准运用于钢结构中的组合楼盖剪力连接件的栓钉焊接及劲性钢筋混凝土结构中钢构件与混凝土间的剪力连接件的栓钉焊接上程。
一、材料要求１、栓钉采用低碳含金钢制成；直径有１３、１６、１９、２２ｍｍ四种，其强度和化学成分应符合设计要求和有关技术标准的规定。
２、焊接瓷杯是栓钉焊的一次性辅助焊接材料，其中心孔的内外直径、椭圆度应符合设计要求，薄厚均匀，不得使用已经破裂和有缺陷的瓷杯；受潮瓷杯要经过２５０°C：、ｌｈ的焙烘，中间放潮气5min。
３、引弧剂质量符合有关技术标准的要求。
二、主要机具设备１、机械设备检钉焊机、电动砂轮机等。
２、主要工具钢尺、钢板尺、游标卡尺、手锤、气割枪、气焊设备、烘干箱等。
三、作业条件１、楼盖主次梁已安装好，压型板已铺设完毕，并办理预检手续。
２、对不同材质、不同规格、不同厂家、不同批号生产的检钉，采用｛同型号的焊机及焊枪进行严格的、与现场同条件的工艺参数试验，经试验合格的工艺参数，方可在了程中使用。
３、在已安装好的压型板上测量放线，确定栓钉位置。
４、抽检栓钉和瓷杯，潮湿的瓷杯、焊件需进行烘干。
四、施工操作工艺１、检焊工艺流程为：栓钉试验合格→现场栓钉、瓷杯检查（受潮烘干）→任型钢板验收合格后，清理现场，放线→焊接机械运转→焊枪检查→确定焊接参数→施焊栓钉→自检→专检→隐蔽工程验收。
２、每班正式施焊前，应做两个栓打焊试件，弯４５°检查合格后，方可正式施焊。
３、操作时，焊枪要与工件四周呈９０°角，先瓷杯就位，然后将焊枪夹住检钉放入瓷杯压实。
焊钉焊接施工工艺
..8 钢结构焊钉焊接施工工艺8.1 一般规定8.1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10～25mm 的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。
8.1.2 参考标准与规范冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 8.1.3材料1 焊钉1) 焊钉材料的机械性能应符合表8.1.3-1规定。
表8.1.3-1 焊钉材料及机械相性能2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定图8.1.3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式。
表8.1.3-2 焊钉的形状尺寸(mm)3) 焊钉表面质量焊钉必不经表面处理。
其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。
2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。
其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
表8.1.3-3 焊接瓷环尺寸(mm)2) 表面质量焊接瓷环不得有露水和雨水痕迹。
2.. 8.2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
8.2.2 材料准备根据设计要求，选用合格的焊钉。
根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。
2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。

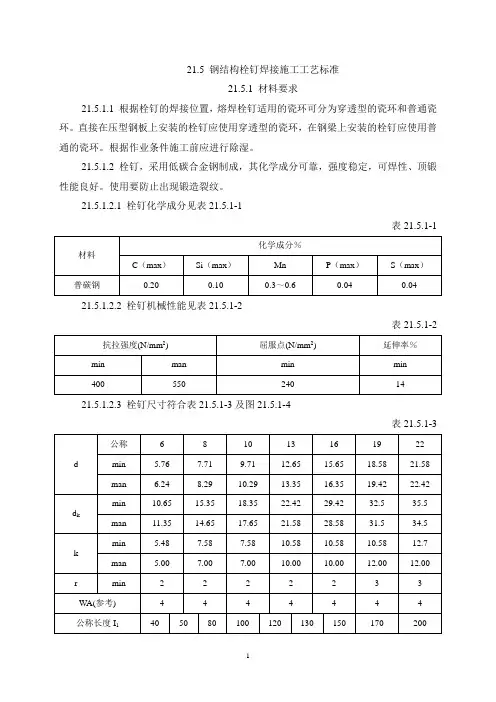

栓钉焊接施工工艺标准
21.5 钢结构栓钉焊接施工工艺标准21.5.1 材料要求21.5.1.1 根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
21.5.1.2 栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。
使用要防止出现锻造裂纹。
21.5.1.2.1 栓钉化学成分见表21.5.1-1表21.5.1-121.5.1.2.2 栓钉机械性能见表21.5.1-2表21.5.1-221.5.1.2.3 栓钉尺寸符合表21.5.1-3及图21.5.1-4表21.5.1-321.5.1.3.2 使融化金属与空气隔绝，防止融化金属被氧化。
21.5.1.3.3 集中电弧热量，并使成型焊缝缓慢冷却。
21.5.1.3.4 释放焊接过程中的有害气体。
21.5.1.3.5 屏蔽电弧光与飞溅物。
21.5.1.3.6 充当临时支架。
构成焊枪操作系统的一部分。
采用栓钉直接焊在工件上的普通栓钉焊，使用普通瓷环。
栓钉在引弧后先要熔穿一定厚度的薄钢板（一般厚度在0.8～1.6mm），然后再与工件熔成一体，穿透焊需要的瓷环壁厚要大于普通瓷环，下部排气孔总面积亦是普通瓷环的1.3倍。
瓷环的尺寸关键是控制支撑焊枪平台的高度和瓷环中心栓钉孔的直径。
由于瓷环生产工艺得差异，其产品尺寸的精确程度和稳定性将直接影响栓钉焊的质量。
21.5.2 主要施工机具21.5.2.1栓钉焊机。
直流电源，国产有QZL-2000A。
日本大阪栓焊机为降压供电式电源：KRNK-2000电源+制卸装置NC21。
MRN-2000+焊枪GS201或NS101松下栓焊机：YD-2000LS-2型栓焊机+焊枪YS-223G。
其暂载率为15％。
根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大，故应考虑专路供电。

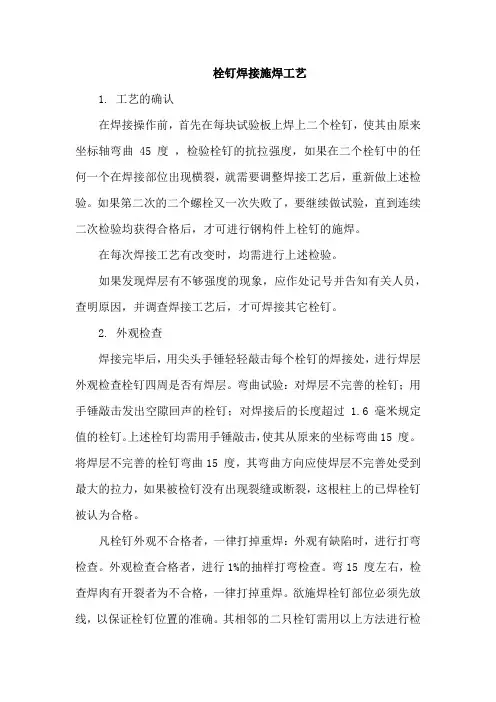

栓钉焊接施焊工艺
栓钉焊接施焊工艺1. 工艺的确认在焊接操作前，首先在每块试验板上焊上二个栓钉，使其由原来坐标轴弯曲45 度，检验栓钉的抗拉强度，如果在二个栓钉中的任何一个在焊接部位出现横裂，就需要调整焊接工艺后，重新做上述检验。
如果第二次的二个螺栓又一次失败了，要继续做试验，直到连续二次检验均获得合格后，才可进行钢构件上栓钉的施焊。
在每次焊接工艺有改变时，均需进行上述检验。
如果发现焊层有不够强度的现象，应作处记号并告知有关人员，查明原因，并调查焊接工艺后，才可焊接其它栓钉。
2. 外观检查焊接完毕后，用尖头手锤轻轻敲击每个栓钉的焊接处，进行焊层外观检查栓钉四周是否有焊层。
弯曲试验：对焊层不完善的栓钉；用手锤敲击发出空隙回声的栓钉；对焊接后的长度超过 1.6 毫米规定值的栓钉。
上述栓钉均需用手锤敲击，使其从原来的坐标弯曲15 度。
将焊层不完善的栓钉弯曲15 度，其弯曲方向应使焊层不完善处受到最大的拉力，如果被检钉没有出现裂缝或断裂，这根柱上的已焊栓钉被认为合格。
凡栓钉外观不合格者，一律打掉重焊：外观有缺陷时，进行打弯检查。
外观检查合格者，进行1%的抽样打弯检查。
弯15 度左右，检查焊肉有开裂者为不合格，一律打掉重焊。
欲施焊栓钉部位必须先放线，以保证栓钉位置的准确。
其相邻的二只栓钉需用以上方法进行检查。
栓焊工应经过专门技术培训和试焊训练，方可现场施焊。
3. 操作注意事项1）电源开关是否闭合；2）当扳动焊枪开关时，微动开关是否发出“咔嚓”声；3）焊接药座与母材之间是否紧合；是否有绝缘杂质；4）如果发生焊接电缆和操作装置紧拉的，禁止拖拉焊枪。
5）焊接环境要求：翼缘潮湿或油污处不能进行焊接；雨、雪天不能进行焊接；油漆及镀锌处不能焊接。
4. 设备使用每班焊接完毕，一定要将时间控制器、焊枪及电缆接头收齐，放入室内。
防止接头被雨水泡湿。
焊接中要将焊机散热，并将遮盖物全部揭去,用后再盖好。
连接电缆的延伸，在焊接时，不允许电缆打圈、缠结，否则电流值将被降低。
4钢结构焊钉焊接施工工艺标准
4钢结构焊钉焊接施工工艺标准4.1. 适用范围本标准规定了钢结构焊钉焊接的施工要求、方法和质量标准，适用于各类钢结构工程中的抗剪件、预埋件及锚固件，公称直径为6～22mm 的焊钉（圆柱头焊钉、熔栓焊钉、剪力钉）的焊接。
4.2编制依据的标准、规范GBl0433 圆柱头焊钉JGJ81 建筑钢结构焊接技术规程GB50205 钢结构工程施工质量验收规范4.3 术语和符号4.3.1 术语1 母材被焊接的材料统称。
2 焊缝金属构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
3 焊钉（栓钉）焊接将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。
4.3.2 符号I—电流4.4施工准备4.4.1技术准备施工单位应进行焊接工艺评定，结果应符合设计要求和国家现行的有关标准的规定。
根据工艺评定、设计和图纸深化的结果编制施工作业指导书，做好施工技术交流。
4.4.2材料准备根据栓钉的安装位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通型的瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通型的瓷环。
根据作业条件施工应进行烘烤除湿。
4.4.3施工机具栓钉施工主要的专用设备为熔焊栓钉机。
表 4.4.3.1列出了日产JSS-2500型熔焊栓钉机的主要参数。
表4.4.3.1 JSS-2500型熔焊栓钉机的主要参数表其他最常用配合施工的工具为角向磨光机，用于安装栓钉时去除钢梁上的非导电型油漆。
熔焊栓钉施工时还必须配套安排焊接工艺特性较好的中型焊机（交直流均可）用于栓钉的补焊。
4.4.4 作业条件准备1钢结构构件表面的油漆应清除，没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85％。
2根据作业条件，施工所使用的栓钉和配套使用的瓷环应烘烤除湿。
4.5施工工艺4.5.1施工工艺流程图4.5.1 施工工艺流程图4.5.2操作工艺1 正式焊接前试焊1个焊钉，用榔头敲击使剪力钉弯曲大约30°，无肉眼可见裂纹方可开始正式焊接，否则应修改施工工艺。
建筑钢结构(栓钉焊)焊接工艺设计评定报告
建筑钢结构焊接（栓钉焊）工艺评定报告
编号：JGJ PQR- __________
编制：
焊接责任
技术人员：
批准：
单位：莱芜煤矿机械
日期：2016 年10月20日
共1 页第1 页
焊前母材清理
坡口及附加20mn H 修磨至金属光泽 其他：1、导电嘴至工件距离20-30mm 2 、环境温度》0C,相对湿度w 90%
编制 吴彬启
日期 2016.10.16 审核 波 日期 2016.10.16
焊接工艺指导书
工程（产品）名称
焊接万法 焊接设备型号 母材钢号 指导书编号 JGJ WPS- CO2气体保护焊
NBC-500 Q345B
类别
焊接位置 电源及极性
II 厚度（mm 12
平焊 直流反接DCEP 生产厂 济钢
接 头 及 试 件 形 式
施焊材料
焊接工
艺参数
序号 电流
（A ）
电压（V ） 时间（S ） 190-210
22-24
穿透焊材料
牌号 生产厂 表面镀层 规格（mrh
焊 牌号
生产厂 牌号 生产厂
伸出长度（mm
20-30 20-30
LM15 规格（mr ）
规格（mr ）i
提升高度（mm ① 16X 80
备注
技 术
措
施。
建筑钢结构栓钉焊焊接工艺评定报告
建筑钢结构栓钉焊焊接工艺评定报告一、引言建筑钢结构是现代建筑中常用的结构形式之一，其承载能力和稳定性对于建筑的安全性起着至关重要的作用。
而栓钉焊焊接工艺作为建筑钢结构的连接方式之一，其质量和可靠性直接影响着整个结构的安全性。
本报告对建筑钢结构栓钉焊焊接工艺的质量进行评定，并提出改进的建议。
二、工艺评定方法本次工艺评定采用了现场实验和试样实验相结合的方法来评价栓钉焊焊接工艺的质量。
在现场实验中，通过观察和测量焊接接头的形态和尺寸，评估焊缝的质量、焊接变形情况以及焊接后的光洁度等因素。
在试样实验中，选取了一系列标准试样，采用扫描电子显微镜（SEM）等仪器设备进行焊缝断口的检测，以评价焊接接头的强度和韧性。
三、工艺评定结果通过实验和分析，得出以下工艺评定结果：1.栓钉焊焊接工艺的焊缝质量良好，焊缝的外观光滑、均匀，无明显焊缝缺陷，焊接强度满足设计要求。
2.焊接后的变形情况较小，整个结构的变形控制在允许范围内，不会对结构的稳定性产生重大影响。
3.焊接后的光洁度较高，焊缝表面光滑，无明显夹渣和氧化皮现象。
四、存在的问题与改进建议尽管栓钉焊焊接工艺的质量良好，但仍存在一些问题需要改进：1.一些焊接接头的尺寸偏差较大，需要加强对焊接工艺的控制和监督，确保焊接接头的尺寸符合设计要求。
2.在焊接过程中，部分焊缝出现熔渣不易清除、夹渣和氧化皮现象，需要加强清洁和预处理工作，确保焊接接头的纯净度。
3.部分焊接接头存在热裂纹和气孔等缺陷，需要加强焊接操作技术培训，提高焊工的技术水平和操作能力。
4.部分焊接接头存在脆性断裂的风险，需要增加焊接工艺中的预热和退火等措施，提高焊缝的韧性和可靠性。
五、结论栓钉焊焊接工艺的质量良好，但仍需要针对存在的问题进行改进。
通过加强焊接工艺控制、加强清洁和预处理工作、提高焊工的技术水平以及增加预热和退火等措施，可以进一步提高栓钉焊焊接工艺的质量和可靠性，确保建筑钢结构的安全性。
六、改进建议1.建立严格的焊接操作规程和流程，在焊接过程中加强对焊接接头尺寸和质量的控制和监督。
钢结构焊钉焊接施工工艺标准
第一节6.4 钢结构焊钉焊接施工工艺标准6.4.1 基本规定6.4.1.1 为保证施工焊接电源的电压稳定性，熔焊栓钉机的电源应单独布设。
6.4.1.2 施工前应进行焊接工艺评定，选择合格的焊接工艺进行施工。
6.4.2 施工准备6.4.2.1 技术准备施工单位应进行焊接工艺评定，结果应符合设计要求和国家现行的有关标准的规定。
根据工艺评定、设计和图纸深化的结果编制施工作业指导书，做好施工技术交底。
6.4.2.2 材料要求根据栓钉的安装位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通型的瓷环。
根据作业条件施工前应进行烘烤除湿。
6.4.2.3 施工机具栓钉施工主要的专用设备为熔焊栓钉机。
表6.4.2.3列出了日产JSS-2500型熔焊栓钉机的主要参数。
JSS-2500型熔焊栓钉机参数表表6.4.2.3其他最常用配合施工的工具为角向磨光机，用于安装栓钉时去除钢梁上的非导电型油漆。
熔焊栓钉施工时还必须配套安排焊接工艺特性较好的中型焊机（交直流均可）用于栓钉的补焊。
6.4.2.4 作业条件钢结构构件表面的油漆应清除，没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85%。
根据作业条件，施工所使用的栓钉和配套使用的瓷环应烘烤除湿。
6.4.3 材料和质量要点6.4.3.1 材料的关键要求（1）焊钉化学成分如表6.4.3.1-1所示。
表6.4.3.1-1（1）焊钉机械性能如表6.4.3.1-2所示。
表6.4.3.1-2焊钉尺寸符合图6.4.3.1及表6.4.3.1-3所示。
图3.4.4.1（2）焊钉经表面处理，其表面不允许有影响使用的裂纹、条痕、凹坑和毛刺等。
单位：mm 表6.4.3.1-36.4.3.2 技术关键要求（1）应采用具备自动调节功能的焊接设备进行焊接，并采用独立的电源供电。
如果两个或多个焊钉枪在同一焊接电源上使用，应采用联动互锁装置保证一次只有一把焊钉枪能使用，这样电源就只能在一个焊钉焊完后再开始下一次焊接。
钢结构栓钉焊焊接工艺
钢结构栓钉焊焊接工艺钢结构栓钉焊焊接工艺1 基本情况：1.1焊接设备：RZN-2500型螺柱焊机。
普通交流弧焊机修补焊。
修补焊用焊条E5015-E5016∮3.2。
1.2焊接位置：具体位置见施工图纸。
2 焊前准备2.1采用专用螺柱(焊钉)焊机进行施工，其焊接设备设置专用配电箱及专用线路(从变压器引入)。
2.2焊钉必须符合GB10433-89规范和设计要求。
焊钉有锈蚀时，需经除锈后方可使用，特别是焊钉和大头部位不可有锈蚀和污物，严重锈蚀的焊钉不可使用。
2.3采用直流正接。
2.4为防止直流电弧磁偏吹，地线尽量对称布置在焊件两侧。
3 焊钉焊接工艺流程图：见图34 焊接过程：4.1在施焊面放线，画出焊钉的准确位置。
4.2对该点进行除锈、除漆、除油污处理，以露出金属光泽为准，并使施焊点局部平整。
4.3电弧保护瓷环摆放就位且瓷环要干燥，为提高效益在瓷环旁边摆放好焊钉。
4.4调整好焊钉伸出瓷环的长度为6mm，调整好提弧长度为3-4.5mm。
4.5将焊枪置于工件上，施加预压力使枪内的弹簧压缩，直到焊钉与瓷环同时紧贴工件表面。
4.6扣压焊枪上的扳开关，接通焊接回路，使枪体内的电磁线圈激碰焊钉被自动提升，在焊钉与工件之间打弧。
4.7焊钉处于提升位置时，电弧扩展到整个焊钉端面，并使端面少量熔化，电弧热同时使焊钉下方的工件表面熔化并形成熔池。
4.8电弧按预定时间熄灭时，电磁线圈去磁，靠弹簧压力快速地将焊钉熔化端压入熔池，焊接回路断开。
4.9稍停后，将焊枪从焊好的焊钉上提起，打碎并除去保护圈。
4.10焊后根部脚均匀、饱满，用榔头击成15-30度，焊缝不产生裂纹。
5 焊接电流和焊接时间的选定5.1输入焊接能量足够大，是保证获得优质电弧焊钉焊接接头的基本条件；输入焊接区域的总能量与焊接电流、焊接时间和焊接电弧电压有关。
5.2电弧电压取决于电弧长度或焊钉距离工件的距离，调好距离电弧电压就基本不变，所以输入能量只由焊接电流和焊接时间决定。
钢结构栓钉焊接施工工艺标准
21.5 钢结构栓钉焊接施工工艺标准21.5.1 材料要求21.5.1.1 根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
21.5.1.2 栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。
使用要防止出现锻造裂纹。
21.5.1.2.1 栓钉化学成分见表21.5.1-1表21.5.1-1化学成分％材料C（max）Si（max）Mn P（max）S（max）普碳钢0.20 0.10 0.3～0.6 0.04 0.0421.5.1.2.2 栓钉机械性能见表21.5.1-2表21.5.1-2 抗拉强度(N/mm2) 屈服点(N/mm2) 延伸率％min man min min400 550 240 1421.5.1.2.3 栓钉尺寸符合表21.5.1-3及图21.5.1-4表21.5.1-3 公称 6 8 10 13 16 19 22 dmin 5.76 7.71 9.71 12.65 15.65 18.58 21.58man 6.24 8.29 10.29 13.35 16.35 19.42 22.42min 10.65 15.35 18.35 22.42 29.42 32.5 35.5d kman 11.35 14.65 17.65 21.58 28.58 31.5 34.5min 5.48 7.58 7.58 10.58 10.58 10.58 12.7 kman 5.00 7.00 7.00 10.00 10.00 12.00 12.00 r min 2 2 2 2 2 3 3 WA(参考) 4 4 4 4 4 4 4 公称长度I140 50 80 100 120 130 150 170 20021.5.1.3.2 使融化金属与空气隔绝，防止融化金属被氧化。
kx钢结构栓钉焊接施工工艺标准
钢结构栓钉焊接施工工艺标准21.5.1 材料要求21.5.1.1 根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
21.5.1.2 栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。
使用要防止出现锻造裂纹。
21.5.1.2.1 栓钉化学成分见表21.5.1-1表21.5.1-121.5.1.2.2 栓钉机械性能见表21.5.1-2表21.5.1-221.5.1.2.3 栓钉尺寸符合表21.5.1-3及图21.5.1-4表21.5.1-321.5.1.3.2 使融化金属与空气隔绝，防止融化金属被氧化。
21.5.1.3.3 集中电弧热量，并使成型焊缝缓慢冷却。
21.5.1.3.4 释放焊接过程中的有害气体。
21.5.1.3.5 屏蔽电弧光与飞溅物。
21.5.1.3.6 充当临时支架。
构成焊枪操作系统的一部分。
采用栓钉直接焊在工件上的普通栓钉焊，使用普通瓷环。
栓钉在引弧后先要熔穿一定厚度的薄钢板（一般厚度在0.8～1.6mm），然后再与工件熔成一体，穿透焊需要的瓷环壁厚要大于普通瓷环，下部排气孔总面积亦是普通瓷环的1.3倍。
瓷环的尺寸关键是控制支撑焊枪平台的高度和瓷环中心栓钉孔的直径。
由于瓷环生产工艺得差异，其产品尺寸的精确程度和稳定性将直接影响栓钉焊的质量。
21.5.2 主要施工机具21.5.2.1栓钉焊机。
直流电源，国产有QZL-2000A。
日本大阪栓焊机为降压供电式电源：KRNK-2000电源+制卸装置NC21。
MRN-2000+焊枪GS201或NS101松下栓焊机：YD-2000LS-2型栓焊机+焊枪YS-223G。
其暂载率为15％。
根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大，故应考虑专路供电。
钢结构栓钉施工工艺
8 钢结构焊钉焊接施工工艺8.1 一般规定8.1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10～25mm 的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。
8.1.2 参考标准与规范冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 8.1.3材料1 焊钉1) 焊钉材料的机械性能应符合表8.1.3-1规定。
表8.1.3-1 焊钉材料及机械相性能2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定图8.1.3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式。
表8.1.3-2 焊钉的形状尺寸(mm)3) 焊钉表面质量焊钉必不经表面处理。
其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。
2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。
其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
表8.1.3-3 焊接瓷环尺寸(mm)2) 表面质量焊接瓷环不得有露水和雨水痕迹。
8.2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
8.2.2 材料准备根据设计要求，选用合格的焊钉。
根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。
2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。
栓钉焊接工艺
栓钉焊接工艺一、栓钉焊的基本原理和技术条件将金属螺柱焊到工件平面上去的方法叫做螺柱焊。
在建筑工程中称栓钉焊。
它属于熔态压力焊范畴。
栓钉焊又有 2 种：普通栓钉焊和穿透栓钉焊，普通栓钉焊亦称非穿透栓钉焊。
穿透栓钉焊用于组合楼板和组合梁，焊接时，将压型钢板焊透。
使栓钉、压型板、和钢构件三者焊接在一起。
压型钢板厚0.5、0.8、1.0、1.2、1.6mm，镀锌。
施工中，压型钢板起到底模的作用。
栓钉焊机有两种，电弧栓焊机和储能栓钉焊机，储能焊机适用于直径较小的栓钉焊（?8mm以下），在建筑工程中栓钉直径较大（?25mm）以下。
因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉1)栓钉材料的机械性能及化学张性能：力学性能见表：栓钉用钢牌号及力学性能力学性能牌号抗拉强酸度б bN/mm2屈服强度б sN/mm2伸长率δ 5%ML15A≥ 400≥ 320≥ 14 ML15化学成份见表：栓钉用钢牌号及化学成份化学成份 %牌号C Si Mn P S Ah ML15A0.13~0.18≤ 0.100.3~0.6≤0.35≤ 0.035≥ 0.020 ML150.13~0.180.15~0.350.3~0.6≤0.35≤ 0.035--------2)栓钉的形状尺寸见图：焊钉的形状尺寸D------栓钉直径Dk-------r------- 倒角半径栓钉头直径WA------ 熔化长度k------- 栓钉头高度1)------ 由制造者选择制成凹穴型式2)----- 引弧结由制造者确定公称101316192225 d Min9.6412.5712.5718.4821.4824.48Max101316192225d kMin17.6521.5828.5831.534.539.5 Max18.3522.4229.4232.535.540.5 h* 2.53 4.5667k Min 6.557.557.559.559.5511.45 Max7.458.458.4510.4510.4512.55r Min222233 WA参考455666公称长度 L140～ 18040～20050～25060～ 30080～ 30080～ 300注： 1、 h* 为指导值，在特殊场合，如穿透平焊，该尺寸可能不同。
