对配电变压器保护配置
配电变压器保护方法及保护方案
配电变压器保护方法及保护方案论文摘要:变压器是配电网的主要设备,应用面广量大,其安全运行直接影响整个系统的可靠性。
目前,配电变压器保护配置方面还存在许多问题,其中配电变压器与保护不匹配或存在动作死区,造成越级跳闸、拒动导致的事故相当多,因此,加强配电变压器保护优化配置,合理选择保护方案,可以提高配电变压器保护动作可靠性,有效防止主线路出口断路器保护误动。
关键词:配电变压器；熔断器；负荷开关；断路器一、配电变压器采用熔断器作为保护熔断器是配电变压器最常见的一种短路故障保护设备,它具有经济、操作方便、适应性强等特点,被广泛应用于配电变压器一次侧作为保护和进行变压器投切操作用。
所以一般配电变压器容量在400kV A以下时,采用熔断器保护,高压侧使用跌落式熔断器作为短路保护,低压侧使用熔断器作为过负荷保护。
使用跌落式熔断器确定容量时,既要考虑上限开断容量与安装地点的最大短路电流相匹配,又要考虑下限开断容量与安装地点的最小短路电流的容量关系。
目前,户外跌落式熔断器分为50A、100A、200A三种型号,200A跌落式熔断器的开断容量上限是200MV A,下限是20MV A,其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护配电变压器额定电压相匹配,熔断器的额定电流应大于或等于熔体的额定电流,可选为额定负荷电流的 1.5～2倍,此外,应按被保护系统三相短路容量,对所选定的熔断器进行效验,保证被保护设备三相短路容量小于熔断器额定开断容量上限,但必须大于额定开断容量的下限。
笔者曾经参与过事故调查,发现部分配电变压器所配置熔断器的额定开断容量(一般指上限)过大,或者在线路末段T接的配电变压器,选定熔断器造未经过短路容量效验,造成被保护变压器三相短路熔断器熔断时难以灭弧,最终引起容管烧毁、爆炸,导致主线路跳闸事故。
二、配电变压器采用负荷开关加熔断器组合电器作为保护负荷开关加熔断器组合电器可以开断至31.5kA的短路电流,其基本特征是依赖熔断器熔断触发撞针动作于负荷开关。

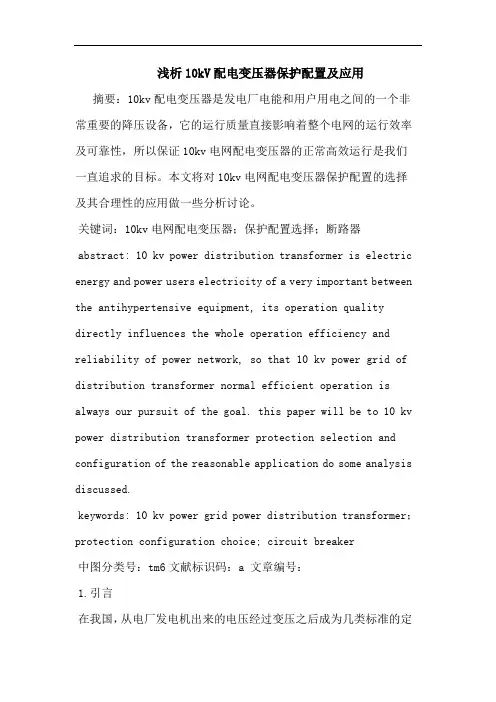

10kV配电变压器保护配置及应用
浅析10kV配电变压器保护配置及应用摘要：10kv配电变压器是发电厂电能和用户用电之间的一个非常重要的降压设备，它的运行质量直接影响着整个电网的运行效率及可靠性，所以保证10kv电网配电变压器的正常高效运行是我们一直追求的目标。
本文将对10kv电网配电变压器保护配置的选择及其合理性的应用做一些分析讨论。
关键词：10kv电网配电变压器；保护配置选择；断路器abstract: 10 kv power distribution transformer is electric energy and power users electricity of a very important between the antihypertensive equipment, its operation quality directly influences the whole operation efficiency and reliability of power network, so that 10 kv power grid of distribution transformer normal efficient operation is always our pursuit of the goal. this paper will be to 10 kv power distribution transformer protection selection and configuration of the reasonable application do some analysis discussed.keywords: 10 kv power grid power distribution transformer；protection configuration choice; circuit breaker中图分类号：tm6文献标识码：a 文章编号：1.引言在我国，从电厂发电机出来的电压经过变压之后成为几类标准的定值电压（如220kv），经过电网输送到负荷所在地的地方变电站，然后在地方变电站中降压为10kv，再通过配电线路送到居民所在地附近的配电变压器，再次被降压至220v（380v）之后供用户使用。
浅谈10kV配电变压器的保护配置方式
、
跌落式熔 断器保 护
１ 跌落式熔 断器 的特点 。
跌落式熔断器是 １ｋ 配电变压 器最常用 的一种短 路保 二相短路居多 ，故熔断器也 以熔断一相 、二相居多。但任 一 Ｖ ０ 护开 关， 具有 经济、操作方便 、 它 适应户 外环 境性强等特点 ， 相 熔 断 后 ，撞 针 触 发 负 荷 开 关 的 脱 扣 器 ，都 引 起 负荷 开 关 三
一
２ 负荷 开关加熔 断器组合电器的保护特性 ． （ ）负荷开关加熔断器组合 电器可 以开 断至 ３ ．ｋ 的 １ １５ Ａ
短 路 电流 ，其基本 特征 是依 赖熔断器 熔 断触发撞 针动作 于 负荷 ： 开关。熔断器 是分相熔 断，其熔断是 因短 路 电流熔 断。 在配 电网系统 内的短路有 单相、二相 、三相 短路 ，且单相 、
引起熔管烧毁 、爆炸等事故 。
被广泛应用于 １ｋ Ｖ配 电变压器 一次侧作为保护和进行设备 相联动 ，其顺序总是先熔断熔丝 ，后断负荷 开关。在 单相 或 ０ 投 、切操 作之用 。因其有 一个 明显 的断 开点 ，具备 了隔离 二相熔断时 ，开关未断开前 ，未熔断相还有 电流 ，负荷开 关
仅 开 关 的功 能 ，给 检 修 设 备 创 造 了 一 个 安 全 作 业 环 境 ，增 加 此 时 ： 是 切 断 负 载 电流 ，还 要 切 断 未 熔 相 的 电流 。 这 个 电

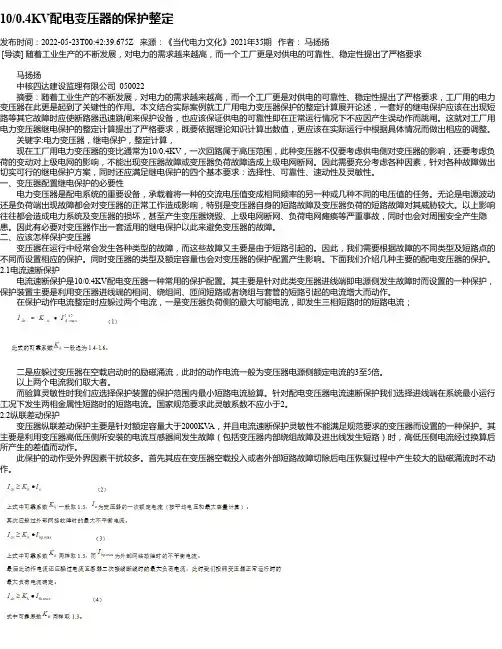

10_0.4KV配电变压器的保护整定
10/0.4KV配电变压器的保护整定发布时间：2022-05-23T00:42:39.675Z 来源：《当代电力文化》2021年35期作者：马扬扬[导读] 随着工业生产的不断发展，对电力的需求越来越高，而一个工厂更是对供电的可靠性、稳定性提出了严格要求马扬扬中核四达建设监理有限公司 050022摘要：随着工业生产的不断发展，对电力的需求越来越高，而一个工厂更是对供电的可靠性、稳定性提出了严格要求，工厂用的电力变压器在此更是起到了关键性的作用。
本文结合实际案例就工厂用电力变压器保护的整定计算展开论述，一套好的继电保护应该在出现短路等其它故障时应使断路器迅速跳闸来保护设备，也应该保证供电的可靠性即在正常运行情况下不应因产生误动作而跳闸。
这就对工厂用电力变压器继电保护的整定计算提出了严格要求，既要依据理论知识计算出数值，更应该在实际运行中根据具体情况而做出相应的调整。
关键字:电力变压器，继电保护，整定计算，现在工厂用电力变压器的变比通常为10/0.4KV，一次回路属于高压范围，此种变压器不仅要考虑供电侧对变压器的影响，还要考虑负荷的变动对上级电网的影响，不能出现变压器故障或变压器负荷故障造成上级电网断网。
因此需要充分考虑各种因素，针对各种故障做出切实可行的继电保护方案，同时还应满足继电保护的四个基本要求：选择性、可靠性、速动性及灵敏性。
一、变压器配置继电保护的必要性电力变压器是配电系统的重要设备，承载着将一种的交流电压值变成相同频率的另一种或几种不同的电压值的任务。
无论是电源波动还是负荷端出现故障都会对变压器的正常工作造成影响，特别是变压器自身的短路故障及变压器负荷的短路故障对其威胁较大。
以上影响往往都会造成电力系统及变压器的损坏，甚至产生变压器烧毁、上级电网断网、负荷电网瘫痪等严重事故，同时也会对周围安全产生隐患。
因此有必要对变压器作出一套适用的继电保护以此来避免变压器的故障。
二、应该怎样保护变压器变压器在运行中经常会发生各种类型的故障，而这些故障又主要是由于短路引起的。
浅谈10kv配电变压器配电保护的合理配置
浅谈10kv配电变压器配电保护的合理配置摘要：无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中，如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都非常重要。
因此，本文主要对10kv配电变压器的保护配置方式进行了分析探讨，仅供参考。
关键词：10kV配电变压器；保护配置；负荷开关1、高压配电室的接线《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062—2008规定：当容量不小于800kVA时选择配电变压器的保护开关设备，应选用带继电保护装置的断路器。
可以从两方面理解为这个规定：一方面当配电变压器容量不小于800kVA时，通常会采用配备有瓦斯继电器的油浸变压器，断路器能够和瓦斯继电器共同工作有效地保护变压器；另一方面当配电变压器容量不小于800kVA的用户，出于各种不同理由，导致单相接地出现故障，致使零序保护动作，断路器跳闸、分隔，避免主变电站的馈线断路器动作，导致供电失常。
《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062-2008对未达到800kVA容量的单台变压器也做了详细的规定。
目前，多数的高压配电室的接线方案都采用一种基本的接线方式，在此基本接线方式上对10kV配电变压器保护配置方式的进行合理选择。
2、环网供电单元接线形式2.1 环网供电保护的特征负荷开关具有容易操作、性价比高等特征，可用于额定负荷电流的分合，但没有开断短路电流功能。
高遮断容量后备式限流熔断器是具有开断短路电流的保护元件，将负荷开关和高遮断容量后备式限流熔断器有机地进行结合，可以保护配电系统在各类正常或故障情况下运作。
应严格按规范和标准进行断路器指标的明确和结构的创造。
环网供电普遍采用负荷开关加熔断器组合，通过由两种高性价比的元件来实现对各种不同电器不同的操作和保护，即通过负荷开关完成负荷合分，而对发生短路的设备则采用高遮断容量后备式限流熔断器来保护，能有效的解决问题的同时避免了使用价格昂贵，操作复杂的断路器，相对更经济实用。
浅析10KV配电变压器保护配置方式的选择
但这种方式也有其 自身应用的局限性，现分述如下。 对于短路故障电流 的开断均 以损坏熔断器为代价 ， 且动作电流、时间无法人为确定。 例如当要求 ６
倍额 定 电流时 ０５ 动作 、 ｌ ．ｓ ０倍额 定 电流 时 Ｏ 动作 ， ｓ 则负荷 开关 组合 电器是 无法满 足用 户要求 的 。 负荷 开关 开 断转移 电流 的能 力取 决于 负荷 开关 的开 断速度 ，若 开 断 时间短 ，则 开断 电流大 （ 气 产
为进线保护比较妥善。
３ 用断路器作 为变压器保护
真 空断路器 是大容 量 １Ｋ 配 电变 压器 主要 一种 短路保 护开 关 ，因其 开断容 量大 、分 断次数 多 ， ０Ｖ 广泛 地应 用于 变压 器保护 。断路器 具 备所 有保 护功 能与操 作 功 能 ，但 价格 相对 昂贵 。当油 浸变 压器 容
断后，撞针触发负荷开关的脱扣器，都引起负荷开关三相联动，其顺序总是先熔断熔丝，后断负荷开 关。在单相或两相熔断时，负荷开关未断开前 ，未熔断相还有电流，负荷开关此时不仅是切断负载电
收稿 日期：２ １．０３ ０ １１．１
２ ０
浅析 １Ｋ 配『变 器保护配置方式的选择 ０Ｖ 乜
流 ，还要 切断 未熔 相 的电流 。这个 电流 称作 转移 电流 ，其 值是 个变 量 ，但 火 于负 荷开 关的额 定 电流 。 转移 电流 的大 小取 决于变 压 器容量 和 短路状 态 。采用 负荷 开关 加熔 断器 组合 电器 作为变 压 器保护 ，一 般都 不再 进行 具体 的 没计 和对 短路 电流 和继 电保护整 定计 算 ，直接 选用 设备 厂提 供 的成 套 设备 即可 。
量等于或大于 ８０ Ｖ 、干式变压器容量等于或大于 １０ Ｋ Ａ，应采用真空断路器保护。断路器在 电 ０Ｋ Ａ ００ Ｖ 力系统中主要用来分断正常负荷电流和故障时的短路电流， 为了实现 自动分断故障时短路 电流的功能，
10kV配电变压器保护配置的选择
10kV配电变压器保护配置的选择发表时间：2019-12-11T15:59:30.717Z 来源：《河南电力》2019年6期作者：章大伟[导读] 10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
（衢州供电公司浙江衢州 324000）摘要：10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
负荷开关投资费用相对小，但不能开断短路电流，不能隔离故障变压器；断路器性能优良，但须配置继电保护装置，投资费用高，使用复杂，大多使用在用户高配室中，适用于重要负荷区域；负荷开关-熔断器组合可以克服负荷开关不能开断短路电流的缺点，造价不高，能满足实际运行的需要，此配置作为配变的保护方式之一，在配电室中应用最为广泛。
本文选取衢州城区配网系统两台变压器的保护方式为典型实例，探讨了其保护配置的特点，简要地分析了其配置方式的合理性，供配电网设计和运检人员借鉴和参考。
关键词：配置方案；配变；负荷开关；断路器；熔断器引言衢州市城区现已投运的配电供电网络主要有环网供电单元（环网站、配电室、厢式变电站）和终端用户高配室，其配电变压器的保护配置主要有两种：负荷开关-熔断器组合配置，如使用在信安电力环网站信飞Q5250和信安Q5256间隔、东城华庭配电室、东方香舍配电室、铭豪公一、二变等等；断路器加装继电保护装置的配置，如使用在行政高配室（用户）、东方广场1#高配室（用户）等等。
无论在哪种供电方式中，在配电变压器发生短路故障时，保护装置应能快速可靠地切除故障，保护主线和其他配变的安全。
如何因地制宜更加合理地配置配变的保护方式，对10kV配电网的可靠性、经济性、安全性是非常重要的。
1 10kV配变开关设备的配置10kV配变保护装置配置应坚持安全可靠、经济适用的原则，要充分利用各种开关设备的功能，使配变的供电可靠性最高。
开关设备选择是配变保护配置的基础，根据现场环境条件和供电要求确定其型式和参数，保证设备正常运行时开关安全可靠，配电变压器故障时能快速切断故障，并在技术合理的情况下力求经济，而且应便于安装维修。
10Kv变压器配电箱保护的配置方式探讨
10Kv变压器配电箱保护的配置方式探讨10KV变压器配电箱是电力系统中非常重要的设备之一，负责将10KV电压降低到低压（如400V）进行供电。
为了保证变压器配电箱的安全运行，需要对其进行有效的保护。
本文将从配电箱的配置方式入手，探讨10KV变压器配电箱保护的配置方式。
10KV变压器配电箱的保护可分为硬件保护和软件保护两个方面。
硬件保护是通过安装电器设备，如保险丝、熔断器、电流互感器等实现的，而软件保护则是通过逻辑控制设备，如保护继电器、保护控制装置等实现的。
硬件保护主要包括过流保护、短路保护和接地保护。
过流保护是指当电流超过正常运行值时，及时切断电路，避免设备损坏；短路保护是指当电路发生短路时，及时切断电源，避免产生更大的故障；接地保护是指当电路有接地故障时，及时切断电源，避免产生触电危险。
这些保护装置一般安装在变压器配电箱的电缆出线端，通过感应电流或电压信号实现对电路的保护。
软件保护主要包括过电流保护、短路保护、过电压保护和欠压保护等。
过电流保护是指当电流超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；短路保护是指当电路发生短路时，通过保护继电器或保护控制装置实现对电路的保护；过电压保护是指当电压超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；欠压保护是指当电压低于正常运行值时，通过保护继电器或保护控制装置实现对电路的保护。
这些保护装置一般安装在变压器配电箱的控制柜中，通过逻辑判断和控制实现对电路的保护。
在配置10KV变压器配电箱的保护时，需要考虑以下几个因素：首先是保护装置的选择，根据电路的特点和需求选择合适的保护装置；其次是保护装置的设置，根据电路的需求设置合适的保护参数；再次是保护装置的连线，保证保护装置与电路之间的连接可靠；最后是保护装置的调试和运行，保证保护装置能够正常工作。
10kv配电变压器保护配置方式的合理选择
10kv 配电变压器保护配置方式的合理选择摘要：10kV配电变压器是一种基于电磁感应定律实现交流电能传输，对配电系统中的交流电流和电压进行变换的静态电器。
保护配置是10kV配电变压器平稳安全运行的保证。
在10kV配电变压器保护配置中，要根据实际情况，选择断路器、熔断器、负荷开关+熔断器等方式，各有优缺点。
关键词：10kv配电变压器；保护配置；合理选择1 10kv配电变压器保护配置必要性在电力系统中，配电变压器是非常重要的电气设备之一，其运行安全性对整个电力系统工作连续稳定性具有直接的影响。
在电力系统容量不断增大、电压等级不断提高背景下，对配电变压器保护的安全性、可靠性、灵敏性、快速性也提出了更高的要求。
不管是在箱式变电站、环网供电单元，还是终端用户高压室接线方式中，一旦10kv配电变压器发生短路故障，保护配置均可以在短时间内准确切除故障，保障10kV高压开关设备、10kv配电变压器平稳运行。
在10kV电网规模不断扩大背景下，网络架构结构日趋复杂，对电力系统运行控制、电力变压器保护装置的要求也日益增高，给10kV配电变压器保护配置发展带来了前所未有的挑战。
2 10kv配电变压器的常见保护配置方式2.1断路器在大容量10kv配电变压器中，断路器是应用频率较高的一种短路保护开关，具有分断次数多、保护性能好、开断容量大等优良特点，大面积应用于变压器保护中，但是价格相对较高。
断路器从本质上而言是一种可在正常运行情况下将线路接通、切断并在短路故障时将故障线路切断的开关设备，包括控制室、灭弧室、导电主回路、绝缘子支撑件、操作机构等几个部分。
一般在断路器配置时，需要为其配置相应的继电保护系统装置，以便在被保护的10kv配电变压器出现故障时，继电保护系统第一时间精准向断路器发布跳闸指令，促使故障10kv配电变压器及时从电力系统内断开，降低故障电流对10kv配电变压器的损害以及对整个电力系统的负面影响。
2.2熔断器在10kv配电变压器保护配置过程中，常用的类型为跌落式熔断器（短路保护开关），由于其具有较为突出的断开点，可以执行隔离开关功效，为10kv配电变压器检修提供安全作业环境，具有操作便捷、经济、户外环境适应能力强等优良特性，大范围应用于10kv配电变压器一次侧保护配置中，适用于无腐蚀性气体、环境空气无导电粉尘及易燃易爆环境（年度温差在±40.0℃以内）。
10 kV配电变压器保护配置方式的合理选择
ｌ ｋ 配 电变压 器保护 配置方 式的 合理 Ｏ Ｖ 选择从 此可以看 出： ａ 断路 器具 备所 有保 护功 能 与操 作 功 ） 能， 但价格 昂贵 ； ｂ 负荷开 关与断路 器性能 基本相 同， ） 但 它不能 开断短路 电流 ； Ｃ 负荷开 关加 高遮断容量后 备式限流 熔 ） 断 器组 合， 可断 开短路 电流 ， 分熔 断器的 分 部 断容量 比断路 器还高 ， 因此 ， 使用 负荷 开关 加 高遮 断容量 后备 式 限流 熔断 器组 合不 比断路 器效果 差， 可费用却可 以大大降低 。 撞针要使负荷开关立即联跳 ， 防止缺相运行。
日 程术 技
１ Ｖ ０ｋ 配电变压器保护配置方式的合理选择
多葵永 郑建峰 黑龙江笞尚志市电业局
１ 负荷 开关加高遮断 容量后备式 熔断 器 ． ４
组 合 的 优 点
保护方 式的配置一 般有两 种： 一种利 用断 路器 ； 另一种 ， ￣ 用负荷开 关加 高遮断容量的 Ｎ ｌ ｌ 后备式 限流熔断器组合。 两种 配置方式在技 这 术和 经济上各有优缺点 ， 下对这两种 方式进 以 行综 合比较 分析。 １ 环网供电单 元接线形式 ， １１ 网供 电单元的组 成 ．环 环网供电单元由问隔组 成， 一般至 少有３ 个 间隔 ， 包括２ 个环缆进 出问隔和 １ 个变压 器回 路间隔。 １２ 网供 电单元保护 方式的配置 ．Ｎ 环缆 馈线 与变压 器馈 线间隔 均采 用 负荷 开关 ， 通常为具 有接 通、 隔断 和接 地功能 的三 工位 负荷开关 。 变压器馈 线 隔还增加 高遮断 容量 后备式 限流熔 断器来提供 保护。 实际运行 证明 ， 这是 一种简单 、 靠而 又经济的 配电方 可 式。 １３ ．Ｎ网供电单元 保护配 置的特点 负荷开关 用于分合额 定负荷 电流， 具 有 结构简单、 价格 便宜等特点，但不能开断短路 电流， 高遮断容量后 备式限流熔断 器为保 护元 件，可开断短路 电流， 如将两者有机地结 合起 来， 足配 电系统各种正常 和故障 运行方 式 可满 下操作 保护 的要 求。 路 器参 数的 确定 和结 断 构的设计制造均严格按 标 准要求 进行， 兼具操 作和保护两 种功能 ， 所以其结 构 复杂， 造价 昂 贵， 大量 使用不现 实。 网柜 中大 量使用 负荷 环 开关加 高遮 断容量 后备式熔 断器组合装 置， 把 对 电器不尽 相同 的操 作与 保护功 能 分别 由两 种 简单 、 便宜的元 件来实现 ， 即用 负荷 开关来 完成大 量发生的 负荷合分操作 ， 而采用高遮断 容量 后备式 限流 熔断 器对极 少发生 短路 的设 备起 保护作用，很好地解 决 问题 ， 可避免使 既 用操 作复杂 、 格 昂贵 的断 路 器， 价 又可满足实 际运行的需要 。 １ 表 列出３ 种保护配 置方 式的技
浅谈配电变压器保护配置
荷 开关 不 能开 断短 路 电流 的缺 点 ， 又可 满 足 实际 运行 的 需要 ， 该配 置 可 作为
配 电变压 器的 保 护方 式 。 但对 于 容量 比较 大 的配 电变 压 器 ， 备有 瓦 斯继 电 配 器 ， 要 断路 器 可 与 瓦 斯继 电器 相配 合 ， 能对 变 压 器 进行 有 效 的 保 护 ， 需 才 必 要 时还 应 有 零序 保 护 ， 些 问题 都 是 值得 注 意 的 问题 。 这 为此 ， 荐采 用 负荷 开 关加 高遮 断 容量 后 备 式限流 熔 断器 组 合 的配 置 ， 推
变前 的 正确 动 作 。 ３ 装 设速 断 、过 电流保 护， 证 有选 择 ・ 切 除故 障 线 路 ． 保 陛地
三 、 配 电 变 压 器 采 用 负 荷 开 关 加 熔 断 器 组 合 电 器 作 为 保 护
负荷 开 关加 熔 断器 组合 电器 可 以开 断 至３ ．ｋ １５ Ａ的短 路 电流 ， 基本 特 其 征 是依 赖 熔断 器熔 断 触 发撞 针 动作 于 负荷 开 关 。 电变 压 器短 路 有 单相 、 配 两 相 、 短 路 ， 论哪 种故 障 ， 一相 熔 断后 ， 针触 发 负荷开 关 的脱 扣器 ， 三相 无 任意 撞
高压侧 安 装三 相 过 电流保 护就 能 满足 灵敏 度 要 求 。
设备 定期 进 行预 防性 试 验 ， 于泄 漏 电流值 超过 标 准值 的不 合格 产 品及时 加 对 以更 换 ； 是定 期进 行变压 器 接地 电阻检 测 ， １０ ＶＡ 以上 的 配 电变 压 器 三 对 ０ｋ 及 要 求接 地 电 阻必 须在４ ｎ以 内 ， １０ Ｖ 对 ０ｋ Ａ以下 的配 电变 压 器 ， 要求 接地 电阻 必须 在 ｌ 内 ； ０ Ｑ以 四是安 装 位置 选 择 应适 当 ， 高压 避 雷器 安 装在 靠 配变 高压 套管最 近 的引 线处 ， 量减 小雷 电直接 侵 入配变 的机会 ， 证雷 电波侵 入配 尽 以保
10KV变压器保护配置方案
10KV变压器保护配置方案10 kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器等。
负荷开关投资省，但不能开断短路电流，很少采用；断路器技术性能好，但设备投资较高，使用复杂，广泛应用不现实；负荷开关加熔断器组合的保护配置方式，既可避免采用操作复杂、价格昂贵的断路器，弥补负荷开关不能开断短路电流的缺点，又可满足实际运行的需要关键词：10kV配电变压器断路器负荷开关熔断器保护配置无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中, 如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10 kV高压开关设备和变压器都非常重要。
保护方式的配置一般有两种：一种利用断路器；另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。
这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。
1环网供电单元接线形式1.1环网供电单元的组成环网供电单元(RMU)由间隔组成, 一般至少有3个间隔，包括2个环缆进出间隔和1个变压器回路间隔．1.2环网供电单元保护方式的配置环缆馈线与变压器馈线间隔均采用负荷开关, 通常为具有接通、隔断和接地功能的三工位负荷开关。
变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。
实际运行证明，这是一种简单、可靠而又经济的配电方式。
1.3环网供电单元保护配置的特点负荷开关用于分合额定负荷电流, 具有结构简单、价格便宜等特点, 但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件, 可开断短路电流，如将两者有机地结合起来,可满足配电系统各种正常和故障运行方式下操作保护的要求。
断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。
环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。
10Kv变压器配电箱保护的配置方式探讨
10Kv变压器配电箱保护的配置方式探讨10kV变压器配电箱是电力系统中非常重要的一环，它作为10kV变压器的次级电源，将变压器输出的电能供应至各个电力设备中。
因此，对10kV变压器配电箱的保护配置需进行合理的设计和选择，以确保电力系统的正常运行和安全。
在10kV变压器配电箱的保护配置方案中，最常见的保护装置包括过流保护、短路保护和地闸保护。
其中，具体的配置方式需根据不同的实际情况来选择。
过流保护是主要的保护措施之一，通常采用交流过流保护、直流过流保护和非定值过流保护三种方式。
交流和直流过流保护常常用于大容量的变压器，而非定值过流保护则用于比较小容量的变压器和变配电箱。
对于大容量的变压器，交流和直流过流保护必须选择合适的保护装置，要根据变压器的容量来进行选择，同时还要考虑存在谐波负荷或复合负荷等情况时的保护装置选择。
短路保护也是必不可少的一种保护装置，主要采用短路电流绕阻器保护或电流差动保护。
短路电流绕阻器保护是较为常见的一种保护方式，它适用于对中等容量的变配电箱作出保护选择。
而电流差动保护，则适用于对大容量变压器作出保护选择。
地闸保护则是用于保护变压器系统中地接点处出现接地故障时产生的一种保护，通常采用单相接地保护、三相接地限流保护等方式。
单相接地保护适用于对低容量变压器作出保护选择，而三相接地限流保护适用于对大容量变压器作出保护选择。
同时，要特别注意地闸保护的与配电线路的匹配以及接地电阻值的影响。
总之，10kV变压器配电箱保护的配置方式需要根据实际情况选择合适的保护设备，保障系统的稳定运行和安全。
在具体选择时，需要考虑变压器的容量、负荷特性、谐波负荷、复合负载、接地电阻等因素，以确保保护装置的准确可靠。
同时也需要经常对保护设备进行检查、维护和更新，保持其良好的运行状态，提升电力系统的安全和可靠性。
常见的配电变压器保护配置方式
常见的配电变压器保护配置方式配电变压器是配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。
通常安装在电线杆、台架或配电室内，一般将6～10千伏电压降至400伏左右输入用户。
变压器运行是否正常直接影响用户生产和生活用电，并关系到用电设备的安全。
为了保证用户用上优质、安全电，必须保证变压器运行正常。
因此我们必须从保护的技术方面重视配电变压器的保护配置方式，6～10 kV配电变压器的保护配置方式主要有以下几种：一、配电变压器高压侧采用跌落式熔断器的保护配置方式，见图1；315KV A及以下容量的配电变压器。
这种配置方式具有经济、实惠、安全、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电变压器高压侧作为保护和进行设备投、切操作之用。
跌落式熔断器在配电变压器上可以作为它的主保护，可作为配电变压器的内部短路保护和低压线路短路的后备保护。
在停电检修配电变压器和低压线路时，因其有一个明显的断开点，具有隔离开关的功能，给检修人员一个安全感。
在带负荷的情况下，也可方便实施停送电操作，因而在小容量配电变压器上广泛应。
这种配置方式一般只用于护配置方式，见图2 ；这种配置方式一般只用于315KV A及以下容量的配电变压器。
这种配置方式简单经济，但供电可靠性不高。
由于隔离开关不能带负荷操作，因此配电变压器停电和送电操作的程序比较麻烦，如果稍有疏忽，还容易发生带负荷拉闸的严重事故，而且在熔断器熔断后，更换熔体需要一定时间，从而使排除故障后恢复供电的时间延长，更影响了供电可靠性。
但这种配变变压器保护配置方式简单经济，对于三级负荷的小容量变压器是相当适宜的。
护配置方式，见图3；由于负荷开关能带负荷操作，从而使变压器停电和送电操作比上述保护配置方式要简便灵活得多，也不存在带负荷拉闸的危险。
在发生过负荷时，负荷开关可由热脱扣器进行保护，使开关跳闸，但是发生短路故障时，只能是熔断器熔断进行保护，因此这种保护配置方式仍然存在着在排除短路故障后恢复供电的时间较长的缺点。
对电力系统变压器保护配置
对电力系统变压器保护配置的探讨【摘要】电力变压器能否安全运行，直接关系到电力系统能否连续稳定地工作。
由于电力变压器的重要性及其本身的贵重价值，一旦发生故障而遭到破坏，影响范围大，破坏系统的正常运行，将造成严重后果。
因此对变压器进行保护配置的设置显得尤为重要，本文作者就围绕着电力系统变压器保护配置问题，首先分析了电力变压器可能发生的故障及保护的基本要求，在此基础上介绍了变压器保护配置使用问题，最后简单介绍了配电变压器的防雷保护等。
【关键词】电力系统；变压器；保护配置中图分类号：f407.61 文献标识码：a 文章编号：引言电力变压器是发电厂和变电所的重要元件之一，主要参数有额定容量、额定电压、额定变比、额定频率、阻抗电压百分数等，变压器一旦发生故障将直接威胁电网系统的安全运行。
变压器内部故障有绕组绝缘老化引起的相间短路、接地短路、匝问短路，运行温度过高引起的铁芯烧损，漏油引起的油面降低等；外部故障有因套管和引出线上发生相间短路和接地短路引起的过电流、中性点过电压，超变压器额定容量引起的过负荷，过压或低频运行引起的过励磁等。
为了保证变压器的安全运行，就必须依据其参数配置相应的保护装置。
1电力变压器可能发生的故障分析变压器的内部故障可以分为油箱内故障和油箱外故障两种情况。
油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁心的烧损等，对变压器来讲，这些故障都是十分危险的，因为油箱内故障时产生的电弧，将引起绝缘物质的剧烈气化，从而可能引起爆炸，因此，这些故障应该尽快加以切除。
油箱外的故障，主要是套管和引出线上发生相间短路和接地短路。
上述接地短路均系对中性点直接接地电力网的一侧而言。
变压器的不正常运行状态主要有：由于变压器外部相间短路引起的过电流和外部接地短路引起的过电流和中性点过电压；由于负荷超过额定容量引起的过负荷以及由于漏油等原因而引起的油面降低。
此外，对大容量变压器，由于其额定工作时的磁通密度相当接近于铁心的饱和磁通密度，因此在过电压或低频率等异常运行方式下，还会发生变压器的过励磁故障。
浅论配电变压器保护配置方案
变 压 器 是 配 电 网 的 主 要 设 备 ，应 用 面 广 量 大 ，其 安 全 运 行 直 接 影 响 整 个 系 统 的 可 靠性 。 目前 。 电变 压 器 保 护 配 置 配 方 面 还 存 在 许 多 问 题 ．其 中 配 电变 压 器 与 保 护 不 匹 配 或 存 在 动 作 死 区 造 成 越 级 跳 闸 、 动 导 致 的 事 故 相 当多 ， 拒 因此 ． 加
、
配 电 变 压 器 采 用 熔 断 器 作 为 保
护
熔 断 器 是 配 电 变 压 器 最 常 见 的 一 种
开 断 短 路 电流 ，切 除 故 障并 限 制 短 路 电 流， 够有 效 保 护 配 电变 压 器 短 路故 障 。 能 采用负 荷开 关加 熔 断器组 合 电器，
广 泛 应 用 于 １０ ｋ Ａ以 下 配 电 变 压 器 保 ００Ｖ 护 配 置 上 ．熔 断 器 额 定 电 流 一 般 为 负 荷 电 流 的２ ３ ， 照 这 种 配 置 方 案 ， 计 人 —倍 按 设
器 的开 断容量 上 限是２０ ０ ＭＶＡ，下 限 是 ２ ＭＶＡ，其 选 择 是 按 照 额 定 电压 和 额 定 ０
种配 置 方 案 。但 是 这 种 保 护 配置 方 案 也
