关于音箱串联与并联问题的总结
串并联知识点总结
串并联知识点总结一、串联电路1. 定义串联电路是指将电子元件依次连接在同一回路中，形成一个闭合电路的连接方式。
这种连接方式下，电流只能顺序流过每个电子元件，电流的大小相等。
2. 特点(1) 电流相等：串联电路中的电流在每个电子元件内是相等的，电流大小取决于串联电路的总电压和总电阻。
(2) 电压分配：串联电路中的电压会依次分配给每个电子元件，电压大小取决于串联电路的总电压和每个电子元件的电阻。
(3) 电阻相加：串联电路中的总电阻等于各个电子元件的电阻之和。
3. 计算公式(1) 串联电路的总电阻Rt等于各个电子元件的电阻之和，即Rt=R1+R2+…+Rn。
(2) 串联电路的总电压等于各个电子元件的电压之和，即Ut=U1+U2+…+Un。
(3) 串联电路中的电流等于总电压除以总电阻，即It=Ut/Rt。
4. 应用串联电路常用于需要依次经过多个电子元件的场合，例如电子设备的电源供电部分、数码产品的电路连接等。
二、并联电路1. 定义并联电路是指将电子元件同时连接在同一回路中，形成一个并联的连接方式。
这种连接方式下，电流可以同时流过每个电子元件，电流的大小可以不相等。
2. 特点(1) 电流分配：并联电路中的电流可以分配给每个电子元件，电流大小根据每个电子元件的电阻决定。
(2) 电压相等：并联电路中的电压是相等的，即每个电子元件的两端电压相等。
(3) 电阻的计算：并联电路中的总电阻等于各个电子元件的电阻的倒数之和的倒数。
3. 计算公式(1) 并联电路的总电阻Rt等于各个电子元件的电阻的倒数之和的倒数，即1/Rt=1/R1+1/R2+…+1/Rn。
(2) 并联电路的总电流等于各个电子元件的电流之和，即It=I1+I2+…+In。
(3) 并联电路中的总电压等于各个电子元件的电压相等，即Ut=U1=U2=…=Un。
4. 应用并联电路常用于需要同时连接多个电子元件的场合，例如电子设备的并联电路部分、平行连接的电器设备等。
音箱头和喇叭的阻抗匹配以及连接讲解
并联：1/R=1/R1 + 1/R2 + ……
一般常用的吉他喇叭都是4、8、16欧姆的
那么根据公式，我们就可以知道，两个8欧姆的喇叭串联的话，总阻抗就是16欧姆。而并联的话，就是4欧姆了。
下面是3种常见的CAB型号，分别是212 串联、212 并联、412 串并联。 P=U x I 功率 = 电压 X 电流 ）
当后级输出一个固定的电压给喇叭，如果喇叭的阻抗太小，那么通过的电流就太大，那么功率就大了。这样固然可以得到更大的音量，但是请注意，音箱的最大输出功率是固定的，当喇叭的功率要求就超过了音箱能够提供的功率，那么音箱就推不动喇叭，时间长了音箱就会长时间超负荷工作，当然要累趴下了。这就是为什么不能用高的输出阻抗去匹配低阻抗的喇叭。
所以说，如果你要更加大声的话，选用低阻抗的喇叭，而你要细节反应更好的话，选用高阻抗喇叭。比如，如果你的音箱输出阻抗是8欧姆，那么你选用8欧姆的喇叭，会得到最饱满的大音量，非常的POWER有力量。而选用16欧姆的喇叭，则音量就会小，但是却会有更好的反映度，更好的细节表现。
为什么我们说音箱不能0负载工作，也是这个道理，当喇叭阻抗为0的时候，等于是短路的接法，这样的做法有什么后果不用多说了吧？
而喇叭阻抗如果大于音箱输出标准，那么电流就会变小，功率也变小，那么就不会超出音箱的功率范围，等于一个能够举100斤的人，现在让他去举50斤的重量，自然绰绰有余了，响应度自然就会更好一点。这就是所谓的低效率喇叭。这个概念有点象CLASS A的音箱那种概念，往往这样的音箱不会很大功率的，而且是非常耗费管子的寿命的，也就是我们用了很多的力气，就是为了得到那么一点点的精华。
二、如何连接？
最标准的方式当然是输出阻抗和喇叭阻抗完全匹配，也就是说将音箱后级的输出阻抗调到和喇叭的总阻抗相同的数值，然后连接。比如8欧姆匹配8欧姆。
关于音箱串联与并联问题的总结
关于音箱串联与并联问题的总结音箱串联与并联的问题音响音箱是可以串联或者并联的。
也可以串联后在并联。
音箱串联与并联是为了得到需要的的阻抗和功率输出。
先说说理论方面。
首先复习一下初中的电阻串并联问题串联：R=R1+R2+………Rn。
并联：1/R=1/R1+1/R2+……1/Rn在音箱串联或者并联时，我们要求使用功率、阻抗完全一致，最好是同品牌同型号的音箱。
所以上面的公式化简为串联：R=NR1并联：R= R1/N注：上面的公式R代表总阻抗，R1代表单个音箱的阻抗，N代表音箱数量在音箱串联或者并联时，通常我们都是两两为一组。
所以举例当两个音箱串联时，总的阻抗等于单个音箱阻抗乘以2，而当两个音箱并联时，总的阻抗等于单个音箱阻抗除以音箱的数量，阿里路路音响世界那么音箱消耗功率的情况又如何呢？根据电功率计算公式P=U2/R先看串联的情况，因为音箱的额定功率不会变，所以两个音箱串联后的额定功率则为单个音箱额定功率乘以2。
音箱串联后消耗功率不会增加，反而会降低。
这是因为两个音箱的阻抗相同，因此他们平分了功放输出的电压，也就是：单个音箱功率P1=(U/2)2/R，也就是说串联后每个音箱只消耗了串联之前的1/4的功率，而两个串联后的音箱消耗的总功率也只有未串联的单个音箱消耗功率的一半。
所以声音会变小，但这也正说明串联后的音箱组拥有很大的功率潜力。
再看并联的情况因为两个音箱并联，作用在两个音箱的电压没有变化而且是相同的，因此单个音箱消耗的功率不变，消耗的总功率等于单个音箱功率乘以2——这对你的功放是个考验。
现实中最常见的就是音箱的并联那么串联后再并联的情况又是如何呢？四只音箱先串联后并联，总的额定功率为(P1+P1)x2,也可以理解为4只音箱额定功率的总和。
因为两个音箱串联再并联，每个音箱上的电压仍然只有原来的1/2，所以这四只音箱实际消耗功率只有其额定功率的1/4，要想真正推动这4只音箱先串后并组成的音箱组，不仅需要功放与音响组的总体阻抗和功率匹配，功放还需要有巨大的电流输出。

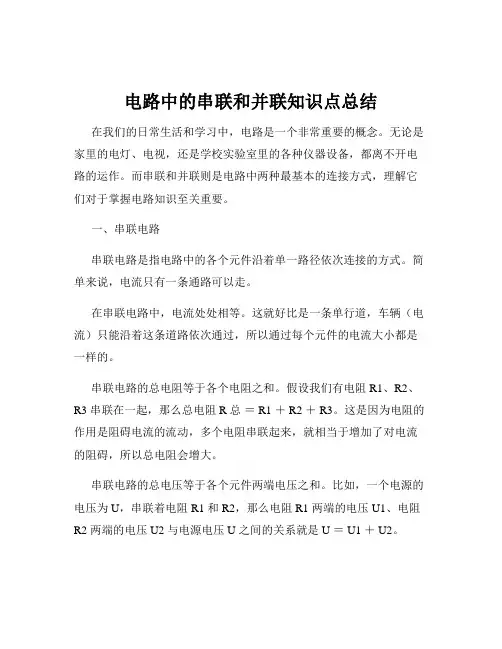

电路中的串联和并联知识点总结
电路中的串联和并联知识点总结在我们的日常生活和学习中，电路是一个非常重要的概念。
无论是家里的电灯、电视，还是学校实验室里的各种仪器设备，都离不开电路的运作。
而串联和并联则是电路中两种最基本的连接方式，理解它们对于掌握电路知识至关重要。
一、串联电路串联电路是指电路中的各个元件沿着单一路径依次连接的方式。
简单来说，电流只有一条通路可以走。
在串联电路中，电流处处相等。
这就好比是一条单行道，车辆（电流）只能沿着这条道路依次通过，所以通过每个元件的电流大小都是一样的。
串联电路的总电阻等于各个电阻之和。
假设我们有电阻 R1、R2、R3 串联在一起，那么总电阻 R 总＝ R1 ＋ R2 ＋ R3。
这是因为电阻的作用是阻碍电流的流动，多个电阻串联起来，就相当于增加了对电流的阻碍，所以总电阻会增大。
串联电路的总电压等于各个元件两端电压之和。
比如，一个电源的电压为 U，串联着电阻 R1 和 R2，那么电阻 R1 两端的电压 U1、电阻R2 两端的电压 U2 与电源电压 U 之间的关系就是 U ＝ U1 ＋ U2。
串联电路还有一个特点，就是如果其中一个元件出现故障（例如断路），整个电路就会停止工作。
这是因为电流的通路被切断了，没有其他的路径可供选择。
二、并联电路与串联电路不同，并联电路是指电路中的各个元件的两端分别连接在一起，电流有多条通路可以走。
在并联电路中，电压处处相等。
可以想象成每个元件都直接连接到电源的两端，所以它们所承受的电压是相同的。
并联电路的总电阻的倒数等于各个电阻倒数之和。
以两个电阻 R1和 R2 并联为例，总电阻 R 总的倒数 1/R 总＝ 1/R1 ＋ 1/R2。
这是因为多个电阻并联，相当于增加了电流的通路，从而减小了对电流的阻碍，总电阻会变小。
并联电路的总电流等于通过各个支路的电流之和。
假设通过电阻R1 的电流为 I1，通过电阻 R2 的电流为 I2，那么总电流 I 总＝ I1 ＋ I2。
在并联电路中，如果其中一条支路出现故障（断路），其他支路仍然可以正常工作，不会影响整个电路的运行。
请总结并比较并联试验与串联试验的效应
请总结并比较并联试验与串联试验的效应一、引言并联试验和串联试验是实验研究中常用的两种方法，它们在不同的实验场景中有着不同的应用。
本文将从实验原理、实验设计、数据分析等方面对并联试验和串联试验进行比较，并探讨其效应差异。
二、并联试验1. 实验原理并联试验是指将多个处理组合成一个样本，每个处理在样本中独立存在，各处理间不存在干扰关系。
在并联试验中，各处理之间是相互独立的，因此可以得到每个处理的单独效应。
2. 实验设计在进行并联试验时，需要考虑如何随机分配处理以及如何控制其他影响因素。
常见的设计包括完全随机化设计、区组随机化设计等。
3. 数据分析在进行数据分析时，需要考虑如何对多个处理进行比较。
常见的方法包括方差分析、卡方检验等。
三、串联试验1. 实验原理串联试验是指将多个处理按照一定顺序依次施加于同一个样本上，各处理之间存在干扰关系。
在串联试验中，各处理之间是相互依赖的，因此需要考虑各处理对后续处理的影响。
2. 实验设计在进行串联试验时，需要考虑处理顺序、处理间隔等因素的选择。
常见的设计包括随机化完全区组设计、拉丁方格设计等。
3. 数据分析在进行数据分析时，需要考虑各处理之间的依赖关系。
常见的方法包括重复测量方差分析、多元方差分析等。
四、比较并联试验与串联试验的效应1. 实验效应并联试验可以得到每个处理的单独效应，而串联试验则只能得到各处理组合后总体效应，无法得到单独效应。
因此，在需要研究每个处理单独效应时，可以选择并联试验；而在需要研究各处理组合后总体效应时，则可以选择串联试验。
2. 干扰关系在并联试验中，各处理之间是相互独立的，不存在干扰关系；而在串联试验中，各处理之间存在干扰关系。
因此，在需要消除干扰关系时，可以选择并联试验；而在需要考虑干扰关系时，则可以选择串联试验。
3. 实验设计与数据分析在实际实验中，不同场景下需要选择不同的实验设计和数据分析方法。
在进行并联试验时，需要考虑如何随机分配处理以及如何控制其他影响因素；而在进行串联试验时，则需要考虑处理顺序、处理间隔等因素的选择。

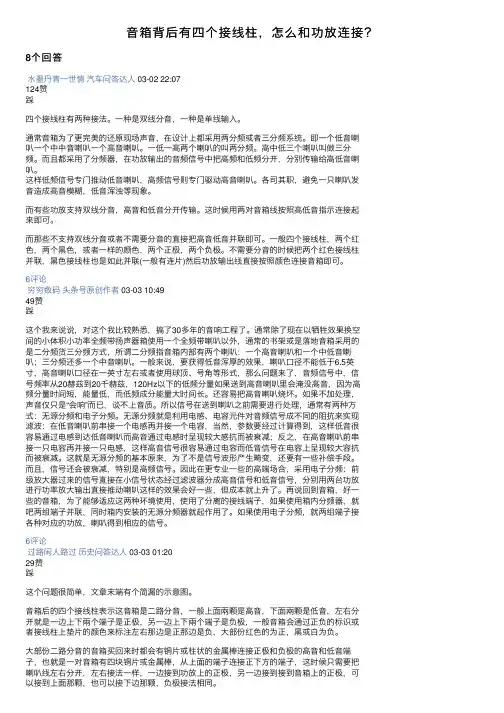

音箱背后有四个接线柱，怎么和功放连接？
⾳箱背后有四个接线柱，怎么和功放连接？8个回答⽔墨丹青⼀世情汽车问答达⼈ 03-02 22:07124赞踩四个接线柱有两种接法。
⼀种是双线分⾳，⼀种是单线输⼊。
通常⾳箱为了更完美的还原现场声⾳，在设计上都采⽤两分频或者三分频系统。
即⼀个低⾳喇叭⼀个中中⾳喇叭⼀个⾼⾳喇叭。
⼀低⼀⾼两个喇叭的叫两分频。
⾼中低三个喇叭叫做三分频。
⽽且都采⽤了分频器，在功放输出的⾳频信号中把⾼频和低频分开，分别传输给⾼低⾳喇叭。
这样低频信号专门推动低⾳喇叭，⾼频信号则专门驱动⾼⾳喇叭。
各司其职，避免⼀只喇叭发⾳造成⾼⾳模糊，低⾳浑浊等现象。
⽽有些功放⽀持双线分⾳，⾼⾳和低⾳分开传输。
这时候⽤两对⾳箱线按照⾼低⾳指⽰连接起来即可。
⽽那些不⽀持双线分⾳或者不需要分⾳的直接把⾼⾳低⾳并联即可。
⼀般四个接线柱，两个红⾊，两个⿊⾊，或者⼀样的颜⾊，两个正极，两个负极。
不需要分⾳的时候把两个红⾊接线柱并联，⿊⾊接线柱也是如此并联(⼀般有连⽚)然后功放输出线直接按照颜⾊连接⾳箱即可。
6评论穷穷数码头条号原创作者 03-03 10:4949赞踩这个我来说说，对这个我⽐较熟悉，搞了30多年的⾳响⼯程了。
通常除了现在以牺牲效果换空间的⼩体积⼩功率全频带扬声器箱使⽤⼀个全频带喇叭以外，通常的书架或是落地⾳箱采⽤的是⼆分频货三分频⽅式，所谓⼆分频指⾳箱内部有两个喇叭：⼀个⾼⾳喇叭和⼀个中低⾳喇叭；三分频还多⼀个中⾳喇叭。
⼀般来说，要获得低⾳浑厚的效果，喇叭⼝径不能低于6.5英⼨，⾼⾳喇叭⼝径在⼀英⼨左右或者使⽤球顶、号⾓等形式，那么问题来了，⾳频信号中，信号频率从20赫兹到20千赫兹，120Hz以下的低频分量如果送到⾼⾳喇叭⾥会淹没⾼⾳，因为⾼频分量时间短，能量低，⽽低频成分能量⼤时间长。
还容易把⾼⾳喇叭烧坏。
如果不加处理，声⾳仅只是“会响”⽽已，谈不上⾳质。
所以信号在送到喇叭之前需要进⾏处理，通常有两种⽅式：⽆源分频和电⼦分频。
⽆源分频就是利⽤电感、电容元件对⾳频信号成不同的阻抗来实现滤波：在低⾳喇叭前串接⼀个电感再并接⼀个电容，当然，参数要经过计算得到，这样低⾳很容易通过电感到达低⾳喇叭⽽⾼⾳通过电感时呈现较⼤感抗⽽被衰减；反之，在⾼⾳喇叭前串接⼀只电容再并接⼀只电感，这样⾼⾳信号很容易通过电容⽽低⾳信号在电容上呈现较⼤容抗⽽被衰减。
音响系统各设备的配接及影响
音响系统各设备的配接及影响音响系统各设备之间的配接十分重要，如果配接不好，就会明显影响整个系统的放音质量，严重时会损坏设备或使整个系统无法正常工作。
通常，由一个厂家生产的套装设备，如：组合音响，因对各设备之间的配接要求已作考虑，故配接问题不大，对于不同厂家组合而成的组合音响，尤其必须对系统的配接问题给予足够的重视。
关于音响系统的配接，国际上有IEC268-15的"声系统设备部件互联的优选值"，我国也有相应的标准--家用声系统设备互连配接要求（GB9031-88）和声系统设备互连的优选配接值等。
一、常用配接插头和接线常用的配接插头、插座有如下几种。
（1）两芯或三芯插头插座有直径φ2.5mm、ф3.5mm和ф6.35mm三种，一般用于话筒输入、外接扬声器输出或耳机输出等。
两芯的用于单声道或不平衡接法，三芯的用于立体声或平衡接法。
（2）TX型同心插头插座又称莲花插头，或称电唱盘插头，因最早用于电唱头输出线而得名，目前应用很广，除了电唱盘外，还可供CD机、VCD机、卡座机和其他音响设备等作输入、输出使用。
总之，主要用于音频电平在1V左右的各种音响设备输入、输出的连接。
（3）YC型五芯插头插座又称德国DIN标准的插头插座，一般用于盒式录音机与放大器之间的配接，作录音机的线路输入输出使用。
（4）卡侬插头插座多用在调音台及其周边设备、功放的输入输出连接。
通常卡侬插头插座多用于平衡接法，其各脚的接法是：1（地）为屏蔽接地，2（+）为信号正端，3（-）为信号负端。
如果将卡侬插头接成不平衡接法，则可将3端和1端短接即可。
一般的插头插座的接线还是比较简单的。
在调音台的插入（INSERT）插头比较特殊，为了将多加的效果设备通过插头插座接插到调音台输入通道，使用Y型分支插头接线方式（即调音台的INS采用Φ6.3mm两芯一地插头，效果设备的输入、输出采用Φ6.3mm一芯一地插头。
效果设备的输入接两芯一地的环和地，输出接两芯一地的头和地）。
关于音箱串联与并联问题
关于音箱串联与并联问题音箱是可以串联或者并联的。
也可以串联后在并联。
音箱串联与并联是为了得到需要的的阻抗和功率输出。
先说说理论方面。
首先看一下初中的电阻串并联问题串联：R=R1+R2+………Rn。
并联：1/R=1/R1+1/R2+……1/Rn在音箱串联或者并联时，我们要求使用功率、阻抗完全一致，最好是同品牌同型号的音箱。
所以上面的公式化简为:串联：R=NR1并联：R= R1/N注：上面的公式R代表总阻抗，R1代表单个音箱的阻抗，N代表音箱数量在音箱串联或者并联时，通常我们都是两两为一组。
所以举例当两个音箱串联时，总的阻抗等于单个音箱阻抗乘以2，而当两个音箱并联时，总的阻抗等于单个音箱阻抗除以音箱的数量，那么音箱消耗功率的情况又如何呢？根据电功率计算公式P=U2/R先看串联的情况，因为音箱的额定功率不会变，所以两个音箱串联后的额定功率则为单个音箱额定功率乘以2。
音箱串联后消耗功率不会增加，反而会降低。
这是因为两个音箱的阻抗相同，因此他们平分了功放输出的电压，也就是：单个音箱功率P1=(U/2)2/R，也就是说串联后每个音箱只消耗了串联之前的1/4的功率，而两个串联后的音箱消耗的总功率也只有未串联的单个音箱消耗功率的一半。
所以声音会变小，但这也正说明串联后的音箱组拥有很大的功率潜力。
再看并联的情况：因为两个音箱并联，作用在两个音箱的电压没有变化而且是相同的，因此单个音箱消耗的功率不变，消耗的总功率等于单个音箱功率乘以2——这对你的功放是个考验。
现实中最常见的就是音箱的并联那么串联后再并联的情况又是如何呢？四只音箱先串联后并联，总的额定功率为(P1+P1)x2，也可以理解为4只音箱额定功率的总和。
因为两个音箱串联再并联，每个音箱上的电压仍然只有原来的1/2，所以这四只音箱实际消耗功率只有其额定功率的1/4，要想真正推动这4只音箱先串后并组成的音箱组，不仅需要功放与音响组的总体阻抗和功率匹配，功放还需要有巨大的电流输出。
音箱串并联
音箱串并联的阻抗计算？
串联时阻抗增大一倍，并联时减小一倍在串或者并联后把它当一只音箱看待即可
。但所承受的功率是两者之和！
简单的计算方式。。2个8欧的串起来是16欧，并起来用就是4欧
建议不要将音箱并联，并联越多，其阻抗越小，对功放形成短路，容易烧功放
音箱的串,并联最好使用同一型号的.无论串或并,功率是各音箱功率的总和.只中物理现像,都是可行的,但要注意的是串联
的音箱与功放的距离不要太远,所被串联的音箱的技术参数要一至,音箱的额定功
率不要太大.在实际应用中串联方式应用不多,在万不得以的情况才使用,并联应
用方式比效多.
设一台功放A在2欧、4欧、8欧的负载阻抗输出时的功率分别为1500W、
就觉得足够音量了。最后，提醒读者注意的是，功率放大器的功率标法，通常欧
美的机都按国际电工委员会（IEC）的标准标出，日本的机则按日本国家标准
（
EIAJ）标出。同样的功率，按日本的标准会高出约三分之一。
明书才能确定。再谈功率，一般情况下，家用音箱会标明其最大承受功率。如你
买的音箱的最大承受功率是100W，但不表明你一定要买一台100W输出功率的功率
放大器。因为，在高保真的情况下，要求功率放大器有10倍以上的储备功率。功
率放大器的储备功率大些，在小音量时聆听，音质会好些，所以，一般人往往购
1025W、650W，一台音箱B的额定阻抗为4欧，额定功率为700W。则可用一台A推动
一台B，此时A输出功率为1025W，B可单独获得1025W的推动功率；又或者用一台A
推动两台并联的B，此时A输出的功率为1500W，每台B可获得750W的单独推动功率
。那么如果两台B串联呢，此时A输出650W的功率，每台B就只能获得325W的推动
请总结并比较并联试验与串联试验的效应
请总结并比较并联试验与串联试验的效应1. 引言在科学研究和实验中，我们常常需要比较不同条件下的效果。
并联试验和串联试验是常用的两种试验设计方法。
本文将对并联试验和串联试验进行综合比较和总结，并分析它们的效应和优缺点。
2. 并联试验并联试验是指在试验中，将不同处理条件下的样本或实验对象分别独立进行试验，然后对各个实验结果进行比较和统计分析的方法。
2.1 并联试验的步骤1.设计试验方案：确定要比较的不同处理条件和样本数量。
2.独立进行试验：将每个处理条件下的样本或实验对象进行独立的试验。
3.统计分析：对每个处理条件下的实验结果进行统计分析，比较各个处理条件的效果。
2.2 并联试验的效应1.降低误差：在并联试验中，将不同处理条件的试验独立进行，减少了因为时间、环境和操作等因素对实验结果的影响，从而降低了实验误差。
2.提高效率：并联试验可以同时进行多个处理条件的试验，提高了试验的效率和节约了时间成本。
3.易于统计分析：每个处理条件下的试验结果都是独立的，可以更容易进行统计分析，比较不同处理条件的效果。
3. 串联试验串联试验是指在试验中，将不同处理条件下的样本或实验对象按照一定顺序进行试验，然后对各个处理条件的效果进行比较和统计分析的方法。
3.1 串联试验的步骤1.设计试验方案：确定要比较的不同处理条件和样本数量，并确定它们的顺序。
2.依次进行试验：按照确定的顺序，依次对每个处理条件下的样本或实验对象进行试验。
3.统计分析：对每个处理条件下的实验结果进行统计分析，比较各个处理条件的效果。
3.2 串联试验的效应1.排除混淆因素：串联试验可以控制其他影响因素对试验结果的影响，从而更准确地比较不同处理条件的效果。
2.更细致的观察：串联试验可以观察到处理条件之间的演变过程和相互影响，对实验结果的解释和理解更深入。
3.时间成本较高：由于串联试验需要按照顺序进行试验，因此需要较长的时间来完成试验过程。
4. 比较并联试验和串联试验的效应并联试验串联试验优点降低误差，提高效率，易于统计分析排除混淆因素，更细致的观察，对实验结果的解释和理解更深入缺点可能无法观察处理条件之间的影响和演变过程，实验结果可能受到其他因素的干扰时间成本较高，受到实验过程中其他因素的干扰5. 结论并联试验和串联试验都是常用的试验设计方法，根据不同的研究目的和实验要求选择合适的方法。
音箱串联与并联的问题
先看串联的情况，因为音箱的额定功率不会变，所以两个音箱串联后的额定功率则为单个音箱额定功率乘以2。音箱串联后消耗功率不会增加，反而会降低。这是因为两个音箱的阻抗相同，因此他们平分了功放输出的电压，也就是：
单个音箱功率P1=(U/2) 2/R，也就是说串联后每个音箱只消耗了串联之前的1/4的功率，而两个串联后的音箱消耗的总功率也只有未串联的单个音箱消耗功率的一半。所以声音会变小，但这也正说明串联后的音箱组拥有很大的功率潜力。
*欧姆பைடு நூலகம்律，导体中的电流跟它两端的电压成正比，跟它的电阻成反比。这就是欧姆定律。用I表示通过导体的电流，U表示导体两端的电压，R表示导体的电阻，欧姆定律可以写成公式: I=U/R。功率计算公式：P=UI；P=U2/R；P=I2R
再看并联的情况
因为两个音箱并联，作用在两个音箱的电压没有变化而且是相同的，因此单个音箱消耗的功率不变，消耗的总功率等于单个音箱功率乘以2――这对你的功放是个考验。现实中最常见的就是音箱的并联
那么串联后再并联的情况又是如何呢？
四只音箱先串联后并联，总的额定功率为(P1+P1)x2,也可以理解为4只音箱额定功率的总和。
因为两个音箱串联再并联，每个音箱上的电压仍然只有原来的1/2，所以这四只音箱实际消耗功率只有其额定功率的1/4，要想真正推动这4只音箱先串后并组成的音箱组，不仅需要功放与音响组的总体阻抗和功率匹配，功放还需要有巨大的电流输出。
理论来说，一台功放额定功率为,400W(4Ω),四只音箱，额定功率100W(4Ω)。这四只音箱先串后并，总阻抗仍然是4Ω，而他们总的额定功率却可以达到400W(4Ω)
一些功放有“负载匹配系统”，比如LAB.GRUPPEN 的MLSTM技术，如果发现不能提供这么强的电流时，可以从100V X 12A 模式，转换成80V X 15A 或者55V X 22A模式。这样就可以继续工作了。
电路中的串联和并联知识点总结
电路中的串联和并联知识点总结在我们日常生活和学习中，电路是一个非常重要的概念。
而电路中的串联和并联则是两种基本的连接方式，理解它们对于我们掌握电路知识至关重要。
接下来，让我们详细了解一下串联和并联的相关知识。
一、串联电路串联电路，顾名思义，就是电路中的各个元件沿着单一路径依次连接。
在串联电路中，电流只有一条路径可以流动。
1、特点电流处处相等：因为电流在串联电路中没有其他分支，所以通过每个元件的电流大小都是相同的。
总电压等于各部分电压之和：假设电路中有三个电阻分别为 R1、R2 和 R3，那么总电压 U 就等于 U1 ＋ U2 ＋ U3，其中 U1 是 R1 两端的电压，U2 是 R2 两端的电压，U3 是 R3 两端的电压。
总电阻等于各电阻之和：串联电路的总电阻 R 总＝ R1 ＋ R2 ＋R3 ＋…… 这是因为电阻串联起来相当于增加了导体的长度，从而使电阻增大。
2、实例手电筒：手电筒中的电池、灯泡和开关通常就是以串联的方式连接的。
电流从电池流出，经过开关，然后通过灯泡，最后回到电池，形成一个完整的回路。
节日小彩灯：在节日中常见的串联小彩灯，如果其中一个灯泡损坏，整个电路就会断路，所有的灯泡都会熄灭。
3、串联电路的计算已知电阻和电压求电流：假设串联电路中的总电压为 U，总电阻为R 总，则电流 I ＝ U ／ R 总。
已知电流和电阻求电压：如果通过每个电阻的电流为 I，电阻分别为 R1、R2、R3…… 那么每个电阻两端的电压分别为 U1 ＝ I × R1 ，U2 ＝ I × R2 ，U3 ＝ I × R3 。
二、并联电路并联电路则是电路中的各个元件并列地连接在电路的两点之间。
在并联电路中，电流有多条路径可以流动。
1、特点各支路电压相等：并联电路中，每个支路两端的电压都相等，且等于电源电压。
总电流等于各支路电流之和：假设电路中有三个支路，电流分别为I1、I2 和 I3，那么总电流 I 总＝ I1 ＋ I2 ＋ I3 。
效果器串接讲解(包括音箱LOOP使用)
转贴：效果器串接讲解（包括音箱LOOP使用）新手很常问到单块效果器买一堆怎么串接？还有你们常看到名乐手的Pedal board有些人接的看起来新手很常问到单块效果器买一堆怎么串接？还有你们常看到名乐手的Pedal board有些人接的看起来好复杂，连在背后Rack柜里，音箱头上，也有单块接在那边，显然不是只是一排单块光一直线串接过去那么简单，今天就来仔细讲一讲。
一、东西接太多吃Tone问题还没讲怎么接之前，一开始一定要先提这个。
吉他跟Amp间东西接越多，讯号减损也就越多，也就是所谓的吃Tone，尤其是高频音会好像少了好多。
有的效果器有True-bypass不太吃Tone, 有的导线阻抗吃讯号也很小，但是接太多了一定还是会有一定程度影响，你串接一排单块效果器，算算看你用了超过十条条短导线吗？一定有些减损。
所以要先讲这个观念，虽然有些器材可以把讯号补回来(例如Line Driver类)，但总是不一样，有些会变过亮。
很多网友崇拜的Slash就是一个所谓的器材Minimalist(喜欢最少最简单化的人)，他说最爱吉他就只有一条导线进Marshall这样弹。
或顶多有一块 Wah。
很多老鸟常提到”成堆的效果器不如一块好音箱”，所以常看到很多人开始有财力买个很象样的音箱后，就变成了Minimalist了，效果器越用越少甚至不用，因为深怕影响到宝贝音箱原始的Tone。
二、效果串接顺序这个问题在几年前几乎每个月都有人问，但这一两年来感觉上就久久才出现一次，我猜这要拜廉价的综合效果器(Multi-effect)越来越充斥市场之赐。
很多新手都是从综合的开始玩，里面效果的顺序，厂家工程师都帮你设计好了让你选用(或是只有一种不能选)，而且这样玩过一块简单的综合的，把它搞的很懂的话，对串接顺序，每种效果的各种参数(在单块上就变成是调钮)，就都会累积有一定的知识了。
以后去买单块的，就会有概念要怎么接，怎么调，所以很多网友都建议新手从简单的综合效果器开始玩，我也一直觉得很对，花很少钱就让你懂到很多，玩到很多不同类效果，实验到很多设定组合。
音箱的连接方法，传统接线，双线分音，桥接有什么区别
音箱的连接方法，传统接线，双线分音，桥接有什么区别之前的文章写过关于喇叭线影响声音的分析，虽然那个影响不会特别大，但还是可闻的。
当然你不对比也不会知道。
有了喇叭线的基础原理，那么就可以来分析喇叭线的几种连接方法。
当然，传统的音箱大部分还是只有一对接线端子的。
所以只能按传统的连接方法或者桥接连接方法。
传统的连接方法很好理解，功放一对接线柱直接连接一只音箱。
而双线分音连接方法则需要音箱输入端子具备分音功能，一般是4个接线柱，两正两负，同极性出厂会用短路片连接起来。
有的发烧友会更换那两个短路片，甚至有卖到超贵的短路线，说能调声，我对这个持怀疑态度，因为这么短的两片，而且导电截面积明显比喇叭线还大很多。
双线分音也叫BI-Wiring，就是功放输出端子输出后并接到两对喇叭线，分别连接音箱接线端子的高音和低音，而高低音之间的短路片必须拆除。
根据上次文章描述的，高频和低频对线材要求是不同的，那么我们就可以用高音特性比较优秀的线走高频电流信号，而低频特性比较好的喇叭线走低频电流信号。
比如音乐丝带的编排银线高音表现非常细腻，但低频很一般，我们弄根音乐丝带走中高音，而低音，其实随便找条够大的铜质平行电缆线也行，根本没区别。
这样其实是一种很省钱的玩法，没必要花大价钱买那种所谓高低音平衡的喇叭线，有的实在报价惊人，什么10万元级别的喇叭线。
BI-WIRING接法本质上还是一个功放通道推动一个音箱。
而双线分音的另外一种接法，则是需要多一部后级，其中一部专门推中高音，一部专门推低音。
这样功放相对节省功率，也是一种比较发烧的玩法，有个专门的名字叫BI-Amping。
这种接法的优势在于高音和低音的音量可以分别调整，而且输出功率更大，更能控制音箱，对于一些大功率音箱来说非常有效。
从此方案延伸出来的还有将音箱内部的分频器去掉，直接驱动喇叭单元，而在前级之后加入一个电子分频器，再分别连接到两部后级，分别由不同的后级推动不同的喇叭单元。
初中物理教学课例《串联和并联》教学设计及总结反思
2、提出问题，动手动脑
你会连接电路让两个小灯泡发光吗？
（二）学习新课
教学过程
连接串联电路，提出问题：
1、能画出本小组连好的串联电路的电路图吗？
2、观察串联电路，电路中的电流路径有几条？
3、开关的位置改变了，开关的控制作用还相同吗？
4、如果拆除其中任意一个用电器，其他用电器受
影响吗？
连接并联电路，提出问题：
系中起到了承上启下的作用。
教学重点
1、认识串、并联电路。
2、通过动手找到串、并联电路各自的特点。
教学难点
1、学生动手连接并联电路
（按最新版《课程标准》中的目标维度）
知识与技能
教学目标
1、知道串联电路和并联电路连接的特点。 2、会连接串联电路和并联电路。
3、会画简单的串联、并联的电路图。
过程与方法
在动手实验、实际操作的过程中，分析归纳串、并 联电路的结构、开关作用、用电器间关系等方面各自的 特点，从而学习识别串、并联电路的方法。
1、能画出本小组连好的串联电路的电路图吗？
2、观察串联电路，电路中的电流路径有几条？
3、开关的位置改变了，开关的控制作用还相同吗？
4、如果拆除其中任意一个用电器，其他用电器受 影响吗？
分析、演示电路的同时强调实验注意事项： 1、连接电路时，开关必须断开 2、拆卸用电器时必须先断开开关 （三）课堂小结 串联与并联的点
（简要写出围绕所要研究的主题搜集的课堂教学 信息，并简要反思在构建高效课堂的背景下，课程教学 要怎么转变才能更好实现育人目标？）
根据本节教材特色，为了充分体现《物理课程标准》 的要求，以知识和技能为载体，让学生经历科学探究的 课例研究综 过程，深入理解交流与合作的研究方法，充分体现“教 述 师主导、学生主体”的教学原则。本节课采用以设疑、 启发、科学探究相结合为主，以演示、理论讲解为辅的 教学方法；设计简单易操作的实验探究活动激发学生的 学习兴趣，培养初步的科学探究能力，同时提高学生与 他人的协同、合作能力。
实验二专业音响系统的组合与配接
实验二、专业音响系统的组合与配接一、实验目的1、进一步熟悉调音台各输入输出端口、控制旋钮的作用以及控制方法；2、熟悉调音台的外围设备及使用方法；3、掌握音响设备之间的接插件连接。
二、实验原理用传声器把原发声场声音的声波信号转换为电信号，并按一定的要求将电信号通过一些电子设备的处理，最终用扬声器将电信号再转换为声波信号重放，这一从传声器到扬声器的整个构成就是音响系统的最基本的概念，其中传声器和扬声器均称为换能器。
专业的音响扩声系统是由声源、调音台、信号处理设备、功率放大器及扬声器系统组成。
（一）专业音响各组成部分介绍1.音源音源设备包括CD机、磁带放（录）音机、视频播放机的音频部分（LD、VCD、DVD 等）、调谐（收音）器、话筒（MIC）、无线话筒、电子乐器（电子琴、合成器、电子鼓、电吉它、电贝司等）以及其它一切提供含有声音节目信息音频信号的设备。
CD机、影碟机、卡座等它们向调音台提供幅度为1V左右的线路电平信号；话筒，通过它将人声和乐器声转变成电信号送入调音台，这类信号的幅度一般都很低，只有几个毫伏到几十个毫伏，要用屏蔽效果好的专用信号线传输。
2.调音台调音台是整个音响系统中的一个中心设备，无论是在制作节目如电影、电视、音乐等录音中，或是在剧场、歌舞厅等现场扩音调音中，调音台都是一种对音频信号进行技术控制和艺术加工处理的重要音响设备。
调音台在音响系统中的作用是把各个节目源输出的音频信号汇集在一起，进行控制调整、音质加工，并分配到所需要的通路（或声道）输出。
3.效果器在普通的专业音响系统中的作用是美化声音，主要是人声。
由于调音台具有信号分配功能，调音师可以将欲美化的声音在混合之前取一些出来通过专门的接口送往效果器，效果器对这个声音进行处理后又将它通过调音台上专门的接口回送并与调音台总输出信号混合，这样音箱就播放了含有经过处理的信号。
4.功率放大器它是把来自前级的线路信号进行功率放大（高电压约数十伏，大电流约数安培），将音频信号馈入扬声器（即音箱）。
实验三、家用音响系统的组合与配接
实验三、家用音响系统的组合与配接一、实验目的1、熟悉家用音响系统的构成；2、掌握多功能功率放大器（KA-8000）的使用方法；3、能对家用音响系统进行连接，并进行简单调音二、实验原理专业音响与家用普通音响的区别在于使用场所的不同。
家用音响一般用于家庭室内播放，其特点是放音音质细腻柔和，外型较为精致、美观，放音声压级不太高，承受的功率相对较少，而且声音传播的范围也小。
而专业音响一般情况下指的是用于歌舞厅、卡拉OK厅、剧场剧院、会议室和体育场馆等专业文娱场所，根据场所不同，对声音的要求不同，场地大小等各种因素，配置不同场所的音响系统解决方案。
（一）常见的家用音响系统配置组成1、节目源设备包括：DVD,VCD,CD，录音机，调谐器（又称收音头，用于将接收到的广播电台信号转换成声音的无线电接收装置，有调谐、调频等多种接收方式），最常见的是传声器，即话筒，麦克风。
2、放大设备：为了推动扬声器发声，音源输出的信号一般要进行功率放大，现常见的放大设备为AV功放，一般都为晶体管功放，但现在一些发烧友也钟情于电子管放大器。
3、还音设备：即音箱，其性能的好坏将直接影响到听音效果。
4、连接线：包括从音源到功放的连接线及功放到音箱的连接线。
（二）对家用音响系统的基本要求1、对家用音响设备的要求家用音响系统最终的追求目标是得到理想的听音效果，如在家中可欣赏到影剧院的音响效果。
但家庭又不同于影剧院，因此对欣赏不同性质的音响，要求的声学效果也不一样，对流行音乐、古典音乐、轻音乐等要求能正确还原各种乐器，但对欣赏影片，却要求有音效的现场感、包围感等。
对音源，首选为DVD，因为DVD为纯数字化的设计，大多配有AC-3的接口，可直接组成带AC-3的杜比环绕声系统。
CD机也不错，但要注意不同音源最终会得到不同的音响效果（即使后面的设备完全相同）。
对功放，要求其有多对输入、输出端子（若组建家庭影院系统，最少要6对），有较大的功率输出，阻抗要匹配。
一文看懂音响系统设备的连接要点
一文看懂音响系统设备的连接要点一、设备连接顺序1、低音系统设备连接顺序：调音台（1-2编组）→均衡器→分频器→压限器→低音功放→低音音箱。
2、辅助音响系统设备连接顺序：调音台（3-4编组）→均衡器→延时器（可选）→压限器→辅助音箱功放→辅助音箱。
3、主音响系统设备连接顺序：调音台（L-R主通道）→均衡器→激励器（可选）→反馈抑制器（可选）→压限器→主音箱功放→主音箱。
4、监听系统设备连接顺序：调音台（AUX输出）→均衡器→压限器→监听音箱功放→监听音箱。
二、最简单的系统1、组成部分：音源设备、调音台、效果器、功放、全频音箱2、连接方式音源设备-调音台-功放-音箱，设备间采用链式连接。
链式连接方式：前级设备输出口（OUT 或OUTPUT）与后级设备输入口（IN或INPUT）相连接的方式。
3、设备接口专业设备的接口，无论是卡农口还是直插口，一律使用卡农或大三芯接插件用平衡方式连接，CD机之类用RCA莲花插座输出信号的音源设备，可使用莲花转大二芯线接入调音台LINE IN接口。
效果器IN口与调音台的推子后POST AUX SEND口连接（有些台子的推子后辅助输出用FX或EFX表示），效果器OUT与调音台LINE IN连接。
三、增加均衡器的系统1、组成部分：音源设备、调音台、均衡器、效果器、功放、全频音箱2、连接方式：音源设备-调音台-均衡器-功放-全频音箱，链式连接，效果器与调音台连接方式（同1）。
注：现在一般把多个喇叭组合在一起，形成音箱，也组成了很多种类的音箱。
四、增加分频器和超低音音箱的系统1、组成部分：音源设备、调音台、均衡器、分频器、全频音箱功放、超低音功放、全频音箱、超低频音箱2、连接方式：音源设备-调音台-均衡器-分频器-（分频器HIGH OUT接全频音箱功放，分频器LOW OUT接超低音音箱功放）-（全频音箱和超低音音箱）链式连接，效果器接法（同1）。
五、增加限幅器的系统1、组成部分：音源设备、调音台、均衡器、分频器、压限器、全频音箱功放、超低音功放、全频音箱、超低频音箱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

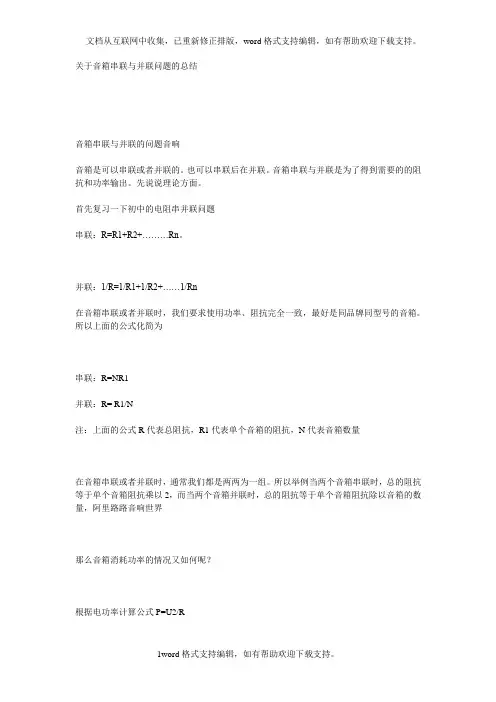

关于音箱串联与并联问题的总结
音箱串联与并联的问题音响
音箱是可以串联或者并联的。
也可以串联后在并联。
音箱串联与并联是为了得到需要的的阻抗和功率输出。
先说说理论方面。
首先复习一下初中的电阻串并联问题
串联：R=R1+R2+………Rn。
并联：1/R=1/R1+1/R2+……1/Rn
在音箱串联或者并联时，我们要求使用功率、阻抗完全一致，最好是同品牌同型号的音箱。
所以上面的公式化简为
串联：R=NR1
并联：R= R1/N
注：上面的公式R代表总阻抗，R1代表单个音箱的阻抗，N代表音箱数量
在音箱串联或者并联时，通常我们都是两两为一组。
所以举例当两个音箱串联时，总的阻抗等于单个音箱阻抗乘以2，而当两个音箱并联时，总的阻抗等于单个音箱阻抗除以音箱的数量，阿里路路音响世界
那么音箱消耗功率的情况又如何呢？
根据电功率计算公式P=U2/R
先看串联的情况，因为音箱的额定功率不会变，所以两个音箱串联后的额定功率则为单个音箱额定功率乘以2。
音箱串联后消耗功率不会增加，反而会降低。
这是因为两个音箱的阻抗相同，因此他们平分了功放输出的电压，也就是：
单个音箱功率P1=(U/2)
2/R，也就是说串联后每个音箱只消耗了串联之前的1/4的功率，而两个串联后的音箱消耗的总功率也只有未串联的单个音箱消耗功率的一半。
所以声音会变小，但这也正说明串联后的音箱组拥有很大的功率潜力。
再看并联的情况
因为两个音箱并联，作用在两个音箱的电压没有变化而且是相同的，因此单个音箱消耗的功率不变，消耗的总功率等于单个音箱功率乘以2——这对你的功放是个考验。
现实中最常见的就是音箱的并联
那么串联后再并联的情况又是如何呢？
四只音箱先串联后并联，总的额定功率为(P1+P1)x2,也可以理解为4只音箱额定功率的总和。
因为两个音箱串联再并联，每个音箱上的电压仍然只有原来的1/2，所以这四只音箱实际消耗功率只有其额定功率的1/4，要想真正推动这4只音箱先串后并组成的音箱组，不仅需要功放与音响组的总体阻抗和功率匹配，功放还需要有巨大的电流输出。
理论来说，一台功放额定功率为,400W(4Ω),四只音箱，额定功率100W(4Ω)。
这四只音箱先串后并，总阻抗仍然是4Ω，而他们总的额定功率却可以达到400W(4Ω)
从阻抗匹配度来说,音箱并联，或者串并联可以节省功放的数量,节约资金。
但是！如果回到现实中来，上面的理论未必就行得通。
因为现场扩声不是用音箱来做各种试验的。
最好应该按厂商的说明书指导行事。
一般来说，我们最常用的就是音箱的并联，不过需要注意，尽管有些功放表面上可以在并联后的阻抗下工作，但可能已经是强弩之末，我们要了解功放的电流输出能力才可以使用，否则可能烧毁功放和音箱系统。
例如一台功放，阻抗如8欧姆时，放大器平均最大输出电压为100V，最大输出电流为12A,相当于输出1200w功率。
如果再并联上第二只扬声器系统，阻抗下降为4欧姆，放大器应该提供两倍的电流（24A）。
但这是不可能的，因为这个电流超出了它的限制。
一些功放有“负载匹配系统”，比如LAB.GRUPPEN
的MLSTM技术，如果发现不能提供这么强的电流时，可以从100V X 12A 模式，转换成80V X 15A 或者55V X
22A模式。
这样就可以继续工作了。
音箱不会只是串联的，都是使用采用串并联方式，音箱数量多的情况下，串成16欧再并成8欧或4欧甚至2欧，音箱数量多，功率增大，你的功放功率同样要增大。
小功率音箱同型号情况下尚可采用这种“原理”上的接法，音箱大功率且不同型号状态下不可取。
在串连电路中，如果两个音箱的阻抗有偏差（没有两个阻抗完全相同的音箱），阻抗大的一只相对功率大于阻抗略小的一只。
而且串接后再并接，一但串接的单元中出现烧毁故障，或者音圈短路，后面的音箱也可能受到牵连而损坏。
因此可以说，音箱并联或者串并联组合搭配的扬声器系统的稳定性和可靠性是较差的，在调试时要非常小心谨慎，要一点一点的细调，切忌大手大脚。
当然如果碰到一堆音箱和与之不匹配的功放，一定要自己组合搭配的话，就要谨慎.仔细的计算.搭配。
组合前先确认每一台功放的额定功率和阻抗；以及每一只音箱的额定功率和阻抗。
其次要严格的遵守音箱和功放的匹配规律。
如：两只8欧，350W的箱，并联后阻抗变为4欧，总功率为700W，可用4欧姆1000W的功放推。
又比如有8只100W8欧的音箱，一台800瓦的每通道的功放（4欧），可以采用每通道4只音箱，先串后并的方式连接。
个人认为：最好是阻值是一样大，功放的功率是音箱的1.5倍；阻抗实在搞不平的情况下音箱的阻抗决不容许比功放的阻抗小，音箱的阻抗可以比功放的阻抗略大，但两者差别不能超过4欧姆。
一般来说，内置分频的音箱不能串联,否则串联后可能会出现：正端音箱较正常，而负端音箱频率弱低于正端音箱，在音量调小时，会感觉正端音箱的音量大于负端音箱。
专业外置电子分频的方式分频的音箱是可以串联的。
还有请切记，如果音箱标称阻抗不同时决不能并联。
专业音箱并联在工程中是常用的，但要求同功率，最好能同型号，8欧音箱只能并联2个，12欧箱只能并联3个，因并联后的阻值低于4欧的话，功放容易被保护，热量明显增加，且音质很噪，因功放电路是大多是按4-16欧值设计的。
世界一些进口音箱分频的.中高频好多都是16欧的.这种清况就得根据清况了.，一般厂家都会在说明书中有专业指导。
欧姆定律，导体中的电流跟它两端的电压成正比，跟它的电阻成反比。
这就是欧姆定律。
用I表示通过导体的电流，U表示导体两端的电压，R表示导体的电阻，欧姆定律可以写成公式:
I=U/R。
功率计算公式：P=UI；P=U2/R；P=I2R。
