永磁直流齿轮减速电机 J产品特征与种类Ú产品特征该系列产品是本公司的传统产品。
产品以“一体式”齿轮减速器为主体，每个品种都具备一个完整系列的减速比规格。
通过配置不同功率、不同转速的永磁直流电机，可以成为众多的减速电机规格，满足各种力矩、转速传动设备的使用要求。
由于产品设计合理、品种规格齐全、用料讲究、制造精良、所以受到国内外客户的青睐。
产品广泛用于各种电动执行机构、仪器仪表、电动阀门等。
Ú产品种类（1）电动机和电压等级6075、60105等电机都是为配置减速器专门制造的低噪音产品。
电压等级以24VDC为主体，也可以根据用户要求制造其它的电压等级。
（2）一体式减速器本公司率先淘汰了全部的夹板式结构，采用“一体式齿轮减速器”，承载能力大、运转平稳可靠、寿命长、噪音低。
产品资料目录产品资料页码代码产品特征、目录、型号表示方法F-1 60JB50K/60ZY75直流齿轮减速电机F-2 DY 60JB50K/60ZY105直流齿轮减速电机F-3 DY 70JB50K/60ZY75直流齿轮减速电机70JB50K/60ZY105直流齿轮减速电机F-4 DY 80JB100K/71ZY110直流齿轮减速电机F-5 DY 90JB200K/83ZY125直流齿轮减速电机F-6 DY产品型号表示方式例：60JB50K100/60ZY75-2430直流齿轮减速电机涵义：外形尺寸 60mm的减速器，名义允许负载50kg.cm，减速比1:100；配置永磁直流电机，直径60mm，长度75mm，额定电压24VDC，空载转速每分钟3000转。
ZY是铁氧体永磁直流电机的特征代号。
省却电机特征代号的简化型号：上例也可以使用下面的型号60JB50K100/6075-2430例：60JB50K100/60ZY75-2430/上海司壮电机有限公司（2010-09-01版）J-1。
直流减速电机
直流减速电机直流减速电机定义：直流减速电机，即齿轮减速电机，是在普通直流电机的基础上，加上配套齿轮减速箱。
齿轮减速箱的作用是，提供较低的转速，较大的力矩。
同时，齿轮箱不同的减速比可以提供不同的转速和力矩。
这大大提高了，直流电机在自动化行业中的使用率。
减速电机是指减速机和电机（马达）的集成体。
这种集成体通常也可称为齿轮马达或齿轮电机。
通常由专业的减速机生产厂进行集成组装好后成套供货。
减速电机广泛应用于钢铁行业、机械行业等。
使用减速电机的优点是简化设计、节省空间。
直流减速电机在机电行业是比较常见的微型减速电机,但是目前对于减速电机的性能和材料以及厂家如何选择材料等比较专业的知识了解应该不太多，而且不是一两天能明白的,主要从：考虑磁场性质，考虑各种齿轮减速电机对冲片铁心磁导率的方向性和均匀性冷轧，考虑减速电机铁心工作磁密度高低，考虑铁心损耗大小等几个方面入手，但是对于国外的高技术含量的减速机对材料结构设计上的选择，了解还不深，所以以上都是国产直流减速电机的一些知识。
直流减速电机特点：1、传动比分级精细，选择范围广，转速型谱宽，范围i=2-28800。
2、直流减速电机结构紧凑，体积小，造型美观，承受过载能力强，节约空间，寿命长、耐用。
3、能耗低、噪音小、节能环保、性能优越，振动小。
4、通用性强，是用维护方便，维护成本低，特别是生产线，只需备用内部几个传动件即可保证整线正常生产的维修保养。
5、采用模块化的设计、新型密封装置，保护性能好，对环境适应性强，可在有腐蚀、潮湿等恶劣环境中连续工作。
6、经过精密加工，确保定位精度，这一切构成了齿轮传动总成的齿轮减速电机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。
7、产品采用了系列化、模块化的设计思想，有广泛的适应性，本系列产品有极其多的电机组合、安装位置和结构方案，可按实际需要选择任意转速和各种结构形式。
减速电机分类：1、大功率齿轮减速电机。
2、同轴式斜齿轮减速电机。
减速电机分类
减速电机分类
减速电机是一种常见的电动机，其作用是将高速旋转的电机转轮减速，以适应不同的工作需求。
根据不同的分类标准，减速电机可以分为多
种类型。
一、按照传动方式分类
1. 齿轮减速电机：采用齿轮传动方式，常见的有斜齿轮、圆柱齿轮、
蜗杆等。
2. 带传动减速电机：采用带传动方式，常见的有皮带、链条等。
3. 摆线针轮减速电机：采用摆线针轮传动方式，具有精度高、噪音小
等优点。
二、按照结构形式分类
1. 行星减速电机：由行星架和行星齿轮组成，具有结构简单、扭矩大
等特点。
2. 锥齿轮减速电机：由锥齿轮和螺旋伞齿轮组成，具有传递扭矩大、
运行平稳等特点。
3. 蜗杆蜗轮减速电机：由蜗杆和蜗轮组成，具有结构紧凑、噪音小等优点。
三、按照功率大小分类
1. 小功率减速电机：通常指功率在0.1kW以下的减速电机，常用于家用电器、医疗设备等领域。
2. 中功率减速电机：通常指功率在0.1kW-10kW之间的减速电机，常用于工业自动化、冶金、矿山等领域。
3. 大功率减速电机：通常指功率在10kW以上的减速电机，常用于水泵、风机、压缩机等大型设备中。
以上是对减速电机分类的详细介绍。
不同类型的减速电机具有不同的特点和应用领域，在选择时需要根据实际需求进行选择。

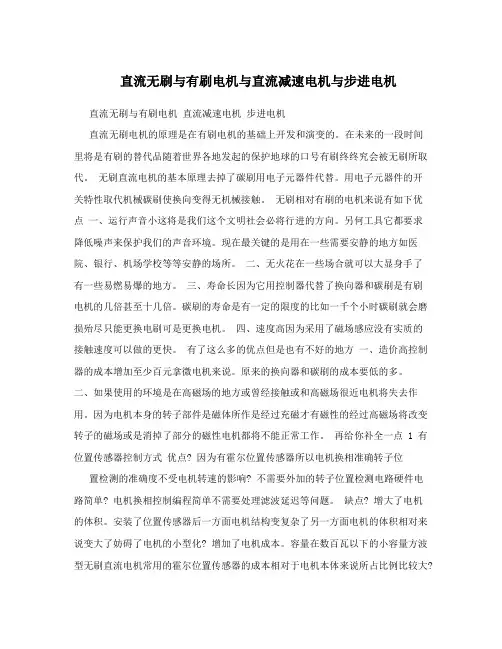

直流无刷与有刷电机与直流减速电机与步进电机
直流无刷与有刷电机与直流减速电机与步进电机直流无刷与有刷电机直流减速电机步进电机直流无刷电机的原理是在有刷电机的基础上开发和演变的。
在未来的一段时间里将是有刷的替代品随着世界各地发起的保护地球的口号有刷终终究会被无刷所取代。
无刷直流电机的基本原理去掉了碳刷用电子元器件代替。
用电子元器件的开关特性取代机械碳刷使换向变得无机械接触。
无刷相对有刷的电机来说有如下优点一、运行声音小这将是我们这个文明社会必将行进的方向。
另何工具它都要求降低噪声来保护我们的声音环境。
现在最关键的是用在一些需要安静的地方如医院、银行、机场学校等等安静的场所。
二、无火花在一些场合就可以大显身手了有一些易燃易爆的地方。
三、寿命长因为它用控制器代替了换向器和碳刷是有刷电机的几倍甚至十几倍。
碳刷的寿命是有一定的限度的比如一千个小时碳刷就会磨损殆尽只能更换电刷可是更换电机。
四、速度高因为采用了磁场感应没有实质的接触速度可以做的更快。
有了这么多的优点但是也有不好的地方一、造价高控制器的成本增加至少百元拿微电机来说。
原来的换向器和碳刷的成本要低的多。
二、如果使用的环境是在高磁场的地方或曾经接触或和高磁场很近电机将失去作用。
因为电机本身的转子部件是磁体所作是经过充磁才有磁性的经过高磁场将改变转子的磁场或是消掉了部分的磁性电机都将不能正常工作。
再给你补全一点 1 有位置传感器控制方式优点? 因为有霍尔位置传感器所以电机换相准确转子位置检测的准确度不受电机转速的影响? 不需要外加的转子位置检测电路硬件电路简单? 电机换相控制编程简单不需要处理滤波延迟等问题。
缺点? 增大了电机的体积。
安装了位置传感器后一方面电机结构变复杂了另一方面电机的体积相对来说变大了妨碍了电机的小型化? 增加了电机成本。
容量在数百瓦以下的小容量方波型无刷直流电机常用的霍尔位置传感器的成本相对于电机本体来说所占比例比较大?传感器的输出信号易受到干扰。
传感器的输出信号都是弱电信号在高温、冷冻、湿度大、有腐蚀物质、空气污浊等工作环境及振动、高速运行等工作条件下都会降低传感器的可靠性。
直流电机的分类
直流电机的分类直流电机是一种将直流电能转换为机械能的设备，广泛应用于工业生产、交通运输、家用电器等领域。
根据不同的特点和应用需求，直流电机可以分为多种分类。
本文将详细介绍直流电机的几种常见分类。
1. 按励磁方式分类1.1 永磁直流电机（Permanent Magnet DC Motor）永磁直流电机是利用永磁体产生恒定磁场的直流电机。
它具有结构简单、起动扭矩大、响应快等优点，广泛应用于家用电器、办公设备等领域。
根据永磁体的材料不同，永磁直流电机又可分为硬磁材料和软磁材料两种类型。
1.2 励磁直流电机（Separately Excited DC Motor）励磁直流电机是通过外部提供励磁电源来产生磁场的直流电机。
它具有调速范围广、稳态性能好等特点，常用于工业自动化控制系统中。
1.3 刷激励直流电机（Brush Excitation DC Motor）刷激励直流电机是利用刷子和电枢之间的接触产生激励电流的直流电机。
它具有结构简单、成本低廉等优点，但刷子与电枢之间的摩擦容易产生火花，寿命较短。
刷激励直流电机在一些特定场合中被替代。
2. 按电枢绕组连接方式分类2.1 直流串联电机（Series DC Motor）直流串联电机是将电枢绕组与励磁绕组串联连接的直流电机。
它具有起动扭矩大、转速随负载变化较小等特点，常用于起动扭矩要求较高的场合，如起重机、风力发电等。
2.2 直流并联电机（Shunt DC Motor）直流并联电机是将电枢绕组与励磁绕组并联连接的直流电机。
它具有转速稳定、调速范围广等特点，常用于需要稳定转速和调速性能较好的场合，如印刷机、纺织设备等。
2.3 直流复合绕组电机（Compound DC Motor）直流复合绕组电机是将电枢绕组与串联励磁绕组和并联励磁绕组相结合的直流电机。
根据串联励磁绕组和并联励磁绕组的连接方式不同，直流复合绕组电机又可分为串励复合绕组电机和并励复合绕组电机两种类型。
减速机简介介绍
未来减速机技术将向集成化和智能化方向发展。通过集成多种功能模块，实现减速机的多 功能应用；同时加强智能技术的应用，提高减速机的自我监测和调整能力，实现设备的自 主运行和维护。
THANKS
谢谢您的动类型
可分为齿轮减速机、蜗杆 减速机和行星齿轮减速机 等。
按传动级数
可分为单级减速机和多级 减速机。
按传动型式
可分为展开式、分流式、 同轴式和串联式等。
减速机的工作原理
• 减速机通过输入轴上的小齿轮与输出轴上的大齿轮啮合，实现 减速或增扭的效果。当动力输入时，小齿轮带动大齿轮转动， 从而实现减速。同时，由于大齿轮的半径大于小齿轮的半径， 因此输出的扭矩大于输入的扭矩。
市场竞争加剧
随着减速机市场的不断发展，竞争也将日益激烈。各减速 机企业将通过技术创新、品质提升、服务优化等手段，不 断提高自身竞争力，争夺市场份额。
品牌影响力成为竞争关键
在激烈的市场竞争中，品牌影响力将成为企业赢得市场的 关键。各减速机企业将加大品牌宣传和推广力度，提升品 牌知名度和美誉度，以吸引更多客户。
未来技术改进方向
新材料的应用
未来减速机技术将更加注重新材料的应用。采用新型高强度材料和耐磨材料，可以提高减 速机的承载能力和使用寿命，降低设备维护成本。
数字孪生技术的应用
数字孪生技术能够实现减速机的虚拟设计和性能预测，有助于提高产品设计质量和效率。 未来减速机技术将更加注重数字孪生技术的应用，实现从设计到生产的全过程优化。
在深海探测、石油钻井等极端环境中 ，减速机能够承受高压、高温和腐蚀 等恶劣条件，确保设备的正常运转和 作业的顺利进行。
03
减速机的优缺点
减速机的优缺点
• 减速机是一种动力传递装置，广泛应用于各种机械传动系统中，特别是在需要大功率和低转速的场合。它能够将电动机、 发动机或其他动力源的高转速动力转化为低转速、大扭矩的动力，以满足各种工作需求。
直流电动机的分类
直流电动机的分类直流电动机是一种常见的电动机类型，根据其不同的特性和用途，可以进行多种分类。
本文将从不同的角度对直流电动机进行分类介绍，以帮助读者更好地了解和理解直流电动机的特点和应用。
一、按照励磁方式分类1. 永磁直流电动机：永磁直流电动机是利用永磁材料产生磁场，用于产生转矩的一种直流电动机。
永磁直流电动机具有结构简单、体积小、效率高等优点，广泛应用于家用电器、机械设备等领域。
2. 电磁励磁直流电动机：电磁励磁直流电动机是通过外部电源提供电流，产生磁场，用于产生转矩的一种直流电动机。
电磁励磁直流电动机可根据不同的励磁方式进一步分为串激直流电动机、并激直流电动机和复合励磁直流电动机等。
二、按照转子结构分类1. 锚定转子直流电动机：锚定转子直流电动机是指转子上的绕组通过集电环与外部电源相连接的一种直流电动机。
锚定转子直流电动机具有结构简单、启动扭矩大等特点，广泛应用于起动和变速控制等场合。
2. 无刷直流电动机：无刷直流电动机是指转子上的绕组通过电子换向器与外部电源相连接的一种直流电动机。
无刷直流电动机不需要使用集电环和刷子，具有无摩擦、无火花、寿命长等优点，被广泛应用于航空航天、机器人等高精度领域。
三、按照工作原理分类1. 制动型直流电动机：制动型直流电动机又称为发电制动电动机，是指在发电状态下产生电能，用于制动负载的一种直流电动机。
制动型直流电动机通常用于电动车辆、电梯等需要制动的场合。
2. 发电型直流电动机：发电型直流电动机是指在机械转动的过程中产生电能的一种直流电动机。
发电型直流电动机通常用于风力发电、水力发电等领域。
四、按照用途分类1. 直流电机：直流电机是指用于将电能转换为机械能的一种电动机，广泛应用于各种机械设备和家用电器中。
2. 直流发电机：直流发电机是指将机械能转换为电能的一种电动机，常用于独立发电系统和特殊的工业用途。
以上是对直流电动机的分类介绍，希望能够帮助读者更好地理解直流电动机的不同类型和应用场景。
dc3v-6v直流减速电机内部结构_解释说明
dc3v-6v直流减速电机内部结构解释说明1. 引言1.1 概述直流减速电机是一种常见的电动机，其内部结构对于其性能和功能起着重要的影响。
了解直流减速电机的内部结构可以帮助我们更好地理解其工作原理和应用场景。
1.2 文章结构本文将详细介绍DC3V-6V直流减速电机的内部结构。
首先，我们将介绍电机的外观，并列举其主要组成部分。
然后，我们将解释该类型电机的工作原理。
接下来，我们将概述减速装置以及其在电机中的重要性，并介绍常见的减速装置类型。
最后，我们将详细讲解DC3V-6V直流减速电机内部结构中的各个组成部分，包括定子和转子解析、磁铁、碳刷和换向器介绍与功能说明，以及齿轮传动与减速比原理解释与应用场景讨论。
1.3 目的本文旨在深入探究DC3V-6V直流减速电机的内部结构，并提供对于该类型电机各个组成部分功能和作用的全面说明。
通过阐明减速装置在该型号电机中的分类和应用，读者将对直流减速电机的内部结构有一个更清晰的了解。
本文也将分析研究的成果对相关领域的意义，并展望未来可能的发展方向。
通过本文的阅读，读者将对DC3V-6V直流减速电机的内部结构和工作原理有一个全面而深入的了解。
2. DC3V-6V直流减速电机内部结构2.1 电机外观介绍：DC3V-6V直流减速电机通常由铁壳、轴承、端盖、减速器和输出轴等主要外部部件组成。
铁壳是电机的外壳，起到保护内部元件的作用。
轴承支撑着电机的转子，使其能够稳定运转。
端盖密封了整个电机，并连接了输入和输出引线。
减速器则作为一个重要的组成部分，实现了功率的降低和转矩的增加。
2.2 电机主要组成部分：DC3V-6V直流减速电机的主要组成部分包括定子、转子、磁铁、碳刷和换向器。
定子是固定在铁壳中的一系列线圈，通过通以直流电产生磁场。
转子位于定子内部，并且可以旋转。
磁铁则提供了恒定的磁场，与定子的磁场相互作用产生力矩。
碳刷连接着输入电源和转子，可以实现对转子输送电能以及换向操作。
直流电动机的概述
直流电动机的概述
直流电动机的概述
直流电动机（Direct Current Motor，DCM）是一种利用电能将
能量传递到机械设备的设备。
它可以用于驱动车辆、制冷设备等各种电气设备。
直流电动机的结构是由一个外磁场的永磁体，一个内磁场的旋转电枢和一个导电片组成的。
两个磁场之间的交互作用使电枢的转子转动，从而产生机械能。
直流电动机具有调速精度高、工作稳定可靠、结构简单、制造维修方便等优点，是目前应用最为广泛的电动机形式。
由于其转子由永磁体构成，因此励磁结构也较为简单，可以全负载工作，当采用矢量变频调速控制时，可实现无级调速功能，具有良好的运行性能。
直流电动机的种类非常多，典型的直流电动机有单相直流电动机、三相异步电动机、齿轮直流电动机、永磁同步电动机等。
直流电动机的应用非常广泛，它可以用于汽车的发动机、摩托车的驱动以及多种机械设备的驱动。
在工业生产中，直流电动机可用于铝制品的淬火、冶金行业的淬火、精细件的砂光处理等。
- 1 -。
24V直流减速电机
概述
直流减速电机，即齿轮减速电机，是在普通直流电机的基础上，加上配套齿轮减速箱。
齿轮减速箱的作用是，提供较低的转速，较大的力矩。
同时，齿轮箱不同的减速比可以提供不同的转速和力矩。
这大大提高了，直流电机在自动化行业中的使用率。
24V直流减速电机属于小功率减速机，其直径尺寸在38mm以下，电压24V，功率50W；主要结构组成由直流电机（驱动源），搭载齿轮减速箱，由传动轴连接而成的直流减速电机，为了更好的降低损耗，提成产品质量，通常由专业减速机厂家提供定制、采购、制造服务。
参数
38MM金属减速齿轮箱
产品分类：五金行星齿轮箱
产品型号：ZWMD038038
产品规格：Φ38MM
电压：24V（可定制）
产品电流：315mA（可定制）
减速比：4—1526（可定制）
输出转速：3-1294 r/min（可定制）
性能
24V直流减速电机具备体积小、功率大、减速范围广、传动效率高、寿命长、噪音低、耗能低等特点。
定制参数
按照客户需求定制直流减速电机参数：
电压：3V-24V
功率：0.5W-50W
减速比：5-1500
扭矩范围：1gf-cm到50kgf-cm；
直径范围：3.4mm-38mm
输出转速：5-2000rpm
噪音：45DB（分贝）
齿轮箱材质：塑胶、金属
用途
24V直流减速电机广泛应用在汽车驱动领域、智能家居领域、机器人传动领域、电子产品、智能穿戴设备领域、自动工业化领域。
品牌
深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
直流电机的基础知识-第一部分
直流电机的基础知识/第一部分——直流电机的结构和控制原理4.1 直流电机的结构和控制原理1、直流电机的工作原理概述：在电力拖动领域，随着变频器的出现形成交流调速技术的日渐成熟和低成本化，在不断侵蚀着直流调速的“地盘”，但直到今天，直流调速仍固守着日渐缩小的“阵地”。
直流电机具有调速性能好、调速方便平滑，调速装置简单、调范围广等特点，能承受频繁冲击负载、过载能力强（由变频器和交流电机构成的交流调速系统，还有一定差距），能实现频繁速启、制动及逆向旋转，能满足各种机械负载的特性要求。
直流电机的最大缺点，是因碳刷换向器的滑动电接触方式和整体结构交流电动机更为复杂等原因造成的维护工作量较大，需定期更换碳刷等。
图4-1 直流电动机的实物图直流电机的结构比交流电动机复杂得多，主要由：1）主磁极。
由主磁极铁芯及套装在铁芯上的励磁线圈构成，作用是建立主磁场；2）机座。
为主磁路的一部分，同时构成电机的结构框架，由厚钢板或铸钢件构成；3）电枢铁芯。
为电枢绕组的支撑部件，也为主磁路的一部分，由硅钢片叠压而成；4）电枢绕组。
直流电机的电路部分，由绝缘的圆形或矩形截面的导线绕成；5）换向器。
由许多鸽形尾的换向片排列成一个圆筒、片间用V形云母绝缘，两端再用两个形环夹紧而构成。
用作直流发电机时，称整流子，起整流作用；用于直流电动机时，用于（逆变）换向；6）电刷装置。
由电刷、刷盒、刷杆和连线等构成，是电枢电路的引出（或引入）装置。
7）换向极。
由铁芯和绕组构成，起改善换向，气隙磁场匀称等作用。
直流电机是将电源电能转变为轴上输出的机械能的电磁转换装置。
由定子绕组通入直流励磁电流，产生励磁磁场，主电路引入直流电源，经碳刷（电刷）传给换向器，再经换向器将此直流电转化为交流电，引入电枢绕组，产生电枢电流（电枢磁场），电枢磁场与励磁磁场合成气隙磁场，电枢绕组切割合成气隙磁场，产生电磁转矩。
这是直流电机的基本工作原理。
图4-2 直流电机的（物理）结构模型上图为简单的两极直流电机模型，由主磁极（励磁线圈）、电枢（电枢线圈）、电刷和换向片等组成。
BB无刷直流行星齿轮减速电机
〇产品特点和用途Description of the product
o外形和安装尺寸Dimensions
20
O无刷电机主要技术参数
无刷电机型号 TYPE 28ZWN38-2430 28ZWN38-2440 额定电压 Rated voltage (VDC) 24 24
•无刷彳1•星齿轮减速电机主要技术参数Brushless Gear motor Technical Data
配置28ZWN38-2430电机的完整型号：28JX20KnG6B20/28ZWN38-2430 (扁轴，直径6mm,长度20mm, •内填写减速比） 减速比 减速级数 减速器长度(U 空载转速 额定转速 额定转矩
Reduction ratio Number of geartrains Length(L) No-load speed Rated speed Rated torque mm r/min r/min N. m 3.7 1 31.5 809 566 0.02 0.6 5.2 1 31.5 579 405 0.03 0.6 14 2 40.0 214 150 0.08 1.2 19 2 40.0 158 111 0.11 1.2 27 2 40.0 111 78 0.15 1.2 51 3 48.5 59 41 0.26 3 71 3 48.5 42 30 0.36 3 100 3 48.5 30 21 0.51 3 139 3 48.5 22 15 0.71 3 189 4 57.5 16 11 0.87 6 264 4 57.5 11 8.0 1.2 6 369 4 57.5 8.1 5.7 1.7 6 516 4 57.5 5.8 4.4 2 6 720 4 57.5 4.2 3.5 2 6
直流伺服电机
毕业论文论文题目学院专业年级学号学生姓名指导教师完成时间年月肇庆学院教务处制摘要：随着科学技术的不断快速发展，人们对生活质量、生产效率及安全性等方面的要求越来越高，而自动化控制系统以其能将人类从复杂、繁琐危险、的劳动环境中解放出来并大大提高控制效率等的众多优点被大家所接受并得到了广泛的推广应用，逐渐成为现在生活生产中必不可少的一种科技，因此该设计具有很深远的研究价值。
设计主要是一种基于A VR单片机控制，采用ATmega16的芯片，通过用H桥式控制PWM通过检测光脉冲数进行定位进行对减速电机的控制，从而实现对系统的位置控制。
设计的目的是通过一个位置控制系统来自动控制门得开关，比较手动的，自动控制更省时省力，更安全，而且增加了生活的乐趣。
设计的结果是：所设计的位置控制系统，能较为稳定地对电机进行控制，符合实验的要求。
关键词：AVR单片机H桥式控制减速电机Abstract:With the rapid development of science and technology, more and morepeople on the quality of life, production efficiency and safety aspects of the higher requirements, and the automatic control system for its many advantages canbe complex, tedious, dangerous from human labor environment to liberate and improve the control efficiency ofthe acceptedand popularized widely used, has gradually becomean essentialtechnology in the production of life now, so ithas very far-reachingresearch value of the design. Design is a A VR microcontroller based control, using ATmega16 chip, through the bridge control of PWM by detecting the pulsenumber of positioning control gear motor with H, in order toachieve position control system. The purpose of the design is througha position control system to automatic control door switches,compared with manual, automatic control more time-saving, more secure,and to increase the pleasures of life. The result of the design is: position control system design, can steadily control the motor, meets the test requirements.Keywords: A VR microcontroller H bridge control gear motor目录：第一章：绪论 (5)1.1、直流伺服电机的背景、原理及分类 (5)1.1.1：背景： (5)1.1.2：原理： (6)1.1.3：分类： (6)1.2、直流伺服电机的应用与意义 (7)1.2.1：应用： (7)1.2.2：意义： (7)1.3、国内外现状和发展趋势 (8)第二章：直流伺服电机（减速电机）的工作原理、结构及其基本特性 (10)2.1、直流伺服电机的工作原理、原理 (10)2.2、直流伺服电机的基本特性 (10)2.2.1、直流伺服电机的机械特性 (11)2.2.2、直流伺服电机的调节特性 (12)2.2.3、直流伺服电机的动态特性 (13)2.3、直流减速电机 (18)第三章：A VR单片机系统的结构概况 (19)3.1、单片机的基本组成结构 (19)3.2、A VR单片机的介绍 (21)3.3、ATmega16单片机的介绍 (23)第四章：A VR单片机实现位置控制 (27)4.1、设计的原理: (27)4.1.1、H桥电路 (27)4.2、设计的电路框图 (31)4.2.1、独立按键： (31)4.2.2、光电码盘： (31)4.2.3、A VR单片机最小系统 (32)4.2.4、H桥驱动 (32)4.2.5、直流电机 (33)第五章：总结 (33)参考文献： (34)致谢： (37)第一章：绪论1.1、直流伺服电机的背景、原理及分类1.1.1：背景：近半个世纪以来，随着科学技术的快速发展进步，关于直流伺服控制技术的各项研究已经慢慢地走向成熟，直流伺服控制系统也随之得到了很大的重视，在研究探讨中不断的进步，在系统性能要求较高以及市场的急切需求的情况下得到了更深层次的理解，得到了广大人们的广泛地应用。
直流微型减速马达产品技术参数
直流微型减速马达也称为微型直流减速马达（微型直流减速电机），主要传动结构直流马达（直流电机）、减速齿轮（齿轮箱）集成制造组装而成；微型直流减速马达（电机），即微型齿轮减速电机，是在普通直流电机（马达）的基础上，加上配套齿轮减速箱。
齿轮减速箱的作用是，提供较低的转速，较大的力矩。
同时，齿轮箱不同的减速比可以提供不同的转速和力矩。
微型直流减速电机广泛运用在智能汽车、智能通讯、消费电子产品、智能穿戴设备、精密医疗器械设备、智能家居等领域；为了更好满足市场需求，通常是按照应用需求定制产品技术参数，例如驱动电机（马达）可采用有刷电机、无刷电机作为驱动源，减速齿轮箱可采用行星齿轮箱，圆柱齿轮箱，蜗轮蜗杆齿轮箱等作为减速器，输出功率，电压，减速比，输出扭矩，直径尺寸，传动噪音，传动精度等技术参数是定制开发而成；定制直流微型减速马达（电机）产品参数范围：直径3.4mm-38mm，电压在3V-24V，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；直流微型减速马达产品参数：产品名称：微型直流减速电机产品分类：直流减速电机外径：8mm材质：塑料电压：4.2V旋转方向：cc&ccw齿轮箱回程差：≤3°轴承：烧结轴承;滚动轴承轴向窜动：≤0.3mm(烧结轴承);≤0.2mm(滚动轴承)输出轴径向负载：≤0.8N(烧结轴承);≤5N(滚动轴承)工作温度：-20 (85)24V直流微型减速马达（电机）产品分类：直流减速电机电压：24V外径：22mm材质：塑料旋转方向：cc&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤50N(烧结轴承);≤100N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)直流无刷减速电机（齿轮电机）产品分类：无刷减速电机产品规格：Φ20MM产品电压：12V空载电流：220 mA （可定制）负载转速：2.4-1000 rpm（可定制）减速比：5/25/125/625:1（可定制）直流微型减速马达具备体积小，能耗低，扭力大，性能优越，减速机效率高，振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。
直流电机的用途和分类
直流电机的用途和分类
把机械能转变为直流电能的电机是直流发电机；把直流电能转换为机械能的电机称为直流电动机。
直流电动机多用于对调速要求较高的生产机械上，如轧钢机、电力牵引、挖掘机械、纺织机械等等，这是由于直流电动机具有以下突出的优点：
（1）调速范围广，易于平滑调速；
（2）起动、制动和过载转矩大；
（3）易于掌握，牢靠性较高。
直流发电机可用来作为直流电动机以及同步发电机的励磁直流电源以及化学工业中的电镀、电解等设备的直流电源。
与沟通电机相比，直流电机的结构简单，消耗较多的有色金属，修理比较麻烦。
随着电力电子技术的进展，由晶闸管整流元件组成的直流电源设备将逐步取代直流发电机。
但直流电动机由于其性能优越，在电力拖动自动掌握系统中仍占有很重要的地位。
利用晶闸管整流电源协作直流电动机而组成的调速系统仍在快速地进展。
国产的直流电机种类许多，下面列出一些常见的产品系列。
Z2系列是一般用途的中、小型直流电机，包括发电机和电动机。
Z和ZF系列是一般用途的大、中型直流电机系列。
Z是直流电动机系列；ZF是直流发电机系列。
ZZJ系列是专供起重冶金工业用的专用直流电动机。
ZT系列是用于恒功率且调速范围比较大的拖动系统里的广调速直流电动机。
ZQ系列是电力机车、工矿电机车和蓄电池供电电车用的直流牵引电动机。
ZH系列是船舶上各种帮助机械用的船用直流电动机。
ZU系列是用于龙门刨床的直流电动机。
ZA系列是用于矿井和有易爆气体场所的防爆平安型直流电动机。
ZKJ系列是冶金、矿山挖掘机用的直流电动机。
直流减速电动机分类
直流减速电动机分类
直流减速电动机可按照结构、功能和使用环境等方面分类，以下是常见的分类方式：
1. 按照结构分类
（1）直流减速机：电机和减速器结合在一起，常见于各种机械设备中，用于驱动负载。
（2）直流无刷电机：相比于传统的有刷电机，无刷电机无需机械刷子，减少了电机的维护，常用于无刷电动工具和模型飞机等。
（3）直流中空轴电机：电机内部空心，可穿过轴线传递力矩，常用于医疗器械或需要空心轴传输力矩的机械设备。
2. 按照功能分类
（1）直流有刷电机：使用机械刷子接通电源给旋转的转子供电，常见于低功率的应用中。
（2）直流无刷电机：相比有刷电机更节能，更环保，输出更高的功率和转矩，广泛应用于电动工具、家电、汽车等领域。
（3）直流伺服电机：高精度、高效率、高响应速度，常用于自动化加工和生产线上。
3. 按照使用环境分类
（1）直流耐高温电机：能够在高温环境下运作，常用于钢铁、铸造、玻璃行业等。
（2）直流耐寒电机：能够在低温环境下运作，常用于冰箱、空调、冷藏设备等。
（3）直流防爆电机：能够在易爆危险环境下运作，常用于石油、化工、煤炭等行业。
直流无刷减速电机产品介绍
直流无刷减速电机主要传动结构由直流无刷电机、齿轮箱（减速器）组装而成，直流无刷减速电机的常用功率在50W以下，电压在24V以下，直径规格在38mm以下的小功率减速机，广泛应用在智能家居、汽车、工业自动化设备、电子产品、机器人等领域。
标准直流无刷减速电机（齿轮电机）参数：
产品分类：无刷减速电机
产品型号：可按需求定制
产品规格：Φ20MM产品
电压：12V
空载电流：220 mA MAX（可定制）
负载转速：2.4-1000 rpm（可定制）
减速比：5/25/125/625:1（可定制）
产品特点：规格小、质量轻、寿命长、免保养、噪音低
非标直流无刷减速电机定制参数范围：
电压：3V-24V
功率：0.5W-50W
减速比：5-1500
扭矩范围：1gf-cm到50kgf-cm；
直径范围：3.4mm-38mm
输出转速：5-2000rpm
噪音：45DB（分贝）
齿轮箱材质：塑胶、金属
应用场景：
1.智能家居领域
电动窗帘、智能马桶驱动、智能卫浴、遥控装置、空调开仓、家庭娱乐影音设备、电子
智能门锁等。
2.汽车驱动领域
汽车座椅调节、电子驻车设备、电动摇窗、电动尾门、大灯调节、后视镜调节、空调风门驱动等。
3.通讯天线
电调天线、基站天线、信号天线、射频天线。
4.医疗器械设备领域
智能输液驱动设备、按摩保健设备、自凝刀、手术清洗枪等。
生产厂家
深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
直流电机减速器
直流电机介绍：国产电机型号一般采用大写的英文的汉语拼音字母的阿拉伯数字表示，其格式为：第一部分用大写的拼音字母表示产品代号，第二部分用阿拉伯数字表示设计序号，第三部分用阿拉伯数字表示机座代号，第四部分用阿拉伯数字表示电枢铁心长度代号。
以Z2---92为例：Z表示一般用途直流电动机；2表示设计序号，第二次改型设计；9表示机座序号；2电枢铁心长度符号。
第一部分字符含义如下：Z系列：一般用途直流电动机（如Z2 Z3 Z4 等系列）ZY系列：永磁直流电机ZJ系列：精密机床用直流电机ZT系列：广调速直流电动机ZQ系列：直流牵引电动机ZH系列：船用直流电动机ZA系列：防爆安全型直流电动机ZKJ系列：挖掘机用直流电动机ZZJ系列：冶金起重机用直流电动机一级减速器和二级减速器区别：一、1级输入和输出轴转向时反的2级由于有三根轴所以同向二、在传动比不变的情况下，也就是减速效果相同的情况下，1级减速器齿轮径向的尺寸要比2级的大，这个其实很好理解，例如传动比是5的1级减速器Z1=10 Z2=50 ，2级的话则是(Z4/Z3)*(Z2/Z4) 这里可以让Z4=25 Z3=10 Z2=20 Z1=10 所得结果也是5 ，但是最大的齿轮只有25个齿。
三、在齿轮径向尺寸一定的情况下，1级的减速效果不如2级的好，这个和上一条是对应的四、由于2级的零件较多，故传动效率不如1级的好五、1级的设计制作简单工作可靠所以在外形传动比都符合要求的前提下尽量设计1级减速器另外现在有一种行星减速器可以实现1级和2级之间转换的。
选择一级二级减速器方法：当传动比在8以下时，可采用单级圆柱齿轮减速器。
大于8时，最好选用二级(i=8—40)和二级以上(i>40)的减速器。
减速器一些介绍：1.单级减速器的传动比如果过大，则其外廓尺寸将很大。
二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。
展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。
直流减速电机的工作原理
直流减速电机的工作原理
直流减速电机是一种通过减速装置来降低输出速度和提高输出
扭矩的电机。
其工作原理是将直流电源的电能转化为机械能，通过减速装置降低输出转速并提高输出扭矩。
直流减速电机包括直流电机、减速器、输出轴等组成部分。
直流电机作为电能转化为机械能的核心部件，通过电枢和磁极之间的相互作用产生转矩。
电枢通过供电与磁极产生相互作用，产生旋转力矩，从而带动减速器输出轴。
减速器通过齿轮、链条、皮带等传动元件将高速旋转的电机输出轴转速降低，同时提高输出扭矩，满足不同工况下的需求。
直流减速电机广泛应用于各种机械设备中，如工业机械、自动化设备、制造业生产线等。
其工作稳定可靠，输出转速、扭矩和功率可根据需求进行调整。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流减速电机概述与分类的简介
直流减速电机,即齿轮减速电机,是在普通直流电机的基础上,加上配套齿轮减速箱.齿轮减速箱的作用是,提供较低的转速,较大的力矩.同时,齿轮箱不同的减速比可以提供不同的转速和力矩.这大大提高了,直流电机在自动化行业中的使用率. 减速电机是指减速机和电机（马达）的集成体。
这种集成体通常也可称为齿轮马达或齿轮电机。
通常由专业的减速机生产厂进行集成组装好后成套供货。
减速电机广泛应用于钢铁行业、机械行业等。
使用减速电机的优点是简化设计、节省空间。
减速电机概述
1、减速电机结合国际技术要求制造，具有很高的科技含量。
2、节省空间，可靠耐用，承受过载能力高，功率可达95KW以上。
3、能耗低，性能优越，减速机效率高达95%以上。
4、振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。
5、经过精密加工，确保定位精度，这一切构成了齿轮传动总成的齿轮减速电机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。
6、产品才用了系列化、模块化的设计思想，有广泛的适应性，本系列产品有极其多的电机组合、安装位置和结构方案，可按实际需要选择任意转速和各种结构形式。
减速电机分类
1、大功率齿轮减速电机
2、同轴式斜齿轮减速电机
3、平行轴斜齿轮减速电机
4、螺旋锥齿轮减速电机
5、YCJ系列齿轮减速电机
减速电机广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等各种通用机械设备的减速传动机构。
直流减速电机,即齿轮减速电机,是在普通直流电机的基础上,加上配套齿轮减速箱.齿轮减速箱的作用是,提供较低的转速,较大的力矩.同时,齿轮箱不同的减速比可以提供不同的转速和力矩.这大大提高了,直流电机在自动化行业中的使用率.减速电机是指减速机和电机(马达)的集成体。
这种集成体通常也可称为齿轮马达或齿轮电机。
通常由专业的减速机生产厂进行集成组装好后成套供货。
减速电机广泛应用于钢铁行业、机械行业等。
使用减速电机的优点是简化设计、节省空间。
减速电机概述1、减速电机结合国际技术要求制造，具有很高的科技含量。
2、节省空间，可靠耐用，承受过载能力高，功率可达95KW以上。
3、能耗低，性能优越，减速机效率高达95%以上。
4、振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。
5、经过精密加工，确保定位精度，这一切构成了齿轮传动总成的齿轮减速电机配置了各类电机，形成了机
电一体化，完全保证了产品使用质量特征。
6、产品才用了系列化、模块化的设计思想，有广泛的适应性，本系列产品有极其多的电机组合、安装位置和结构方案，可按实际需要选择任意转速和各种结构形式。
减速电机分类1、大功率齿轮减速电机2、同轴式斜齿轮减速电机3、平行轴斜齿轮减速电机4、螺旋锥齿轮减速电机5、YCJ系列齿轮减速电机减速电机广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等各种通用机械设备的减速传动机构。
本文来源：转载需注明出处。
